El descargador combinado compacto muestra sus cualidades sobre todo en instalaciones de conmutación de baja tensión industriales. Ofrece al mismo tiempo equipotencialidad contra el rayo y protección de equipo final. En redes industriales con corriente consecutiva de hasta 100 kA, se utiliza para la clase de SPCR de 1 a 4.

En el caso de conexión en paralelo con fusible previo máximo, el fusible previo necesario hasta ahora se reduce de 315 A a 250 A. Así, se logra más espacio en el compartimento de conexión para instalaciones de conmutación de baja tensión. Otra ventaja: distancia de cable más corta para la conexión del descargador combinado que permite utilizar un seccionador de protección NH1 más pequeño en lugar del seccionador NH2 que se necesitaba antes. 

En comparación con el modelo anterior, el DEHNventil M2 tiene la mitad de ancho. Por lo tanto, el cableado de paso habitual con borna doble ya no es necesario. Si se da preferencia a este tipo de conexión, se necesita STAK 25 (ref. 952589) para una guía de corriente de funcionamiento de hasta 100 A más segura. 

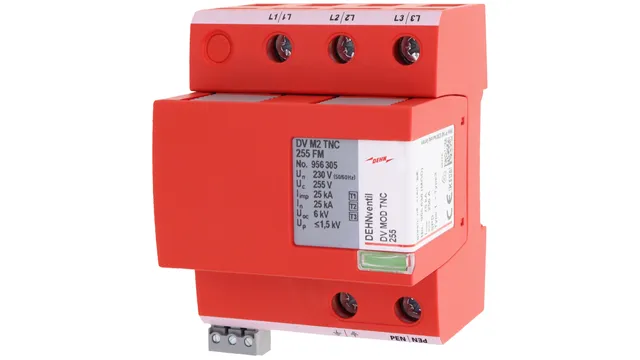

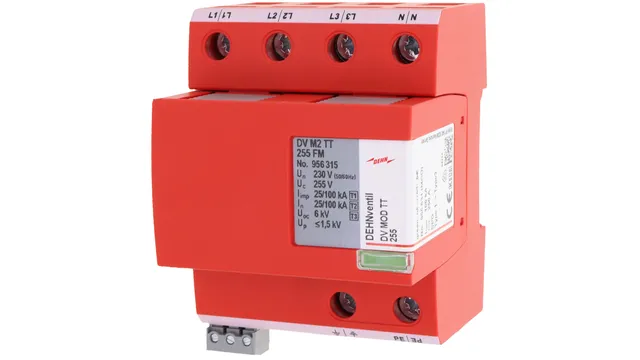

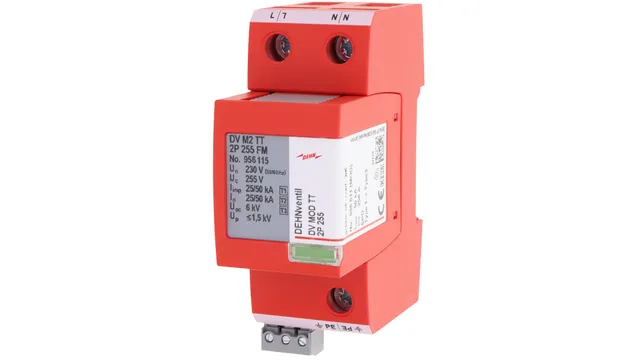

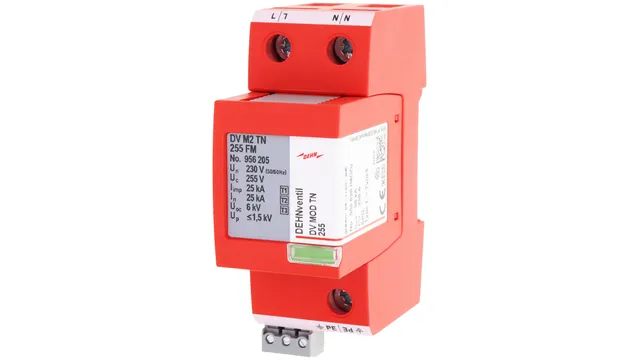

El nuevo DEHNventil M2 cuenta con estas ventajas:

• Mitad de ancho que el DEHNventil M: 4 módulos 
• Mecanismo cómodo para sustitución sencilla de los módulos
• Módulo sencillo: un solo módulo para toda la conexión del descargador
• FM siempre incluido 
• Admite el montaje girado: giro de 180° 
• Fusible previo máximo: 250aM, mayor ahorro de espacio gracias a un interruptor-seccionador de protección más pequeño NH1 (en lugar de NH2)
• 5 en lugar de 10 versiones
• Descargador combinado de tipo 1+2+3 con tecnología de vía de chispas RAC

No, se trata de un ejemplo de ayuda para el montaje. Por lo general, la fábrica el propio cuadrista y sirven para facilitar el montaje. Si necesitas más información al respecto, no dudes en contactar con nosotros. Encontrarás los datos de contacto al final de la página.

No, la conexión y el funcionamiento seguro son posibles gracias al uso de bornas de jaula sin terminal.

DEHNventil M2 es un descargador combinado de tipo 1+2+3 probado según la norma UNE EN 61643-11. Por ello, también se debe identificar el valor correspondiente de la tensión de prueba para la prueba de tipo 3. El dato UOC cumple en este contexto el valor de la tensión de prueba de tipo 3. Este valor se define como «tensión de servicio del generador híbrido en el punto de conexión del dispositivo a comprobar» y corresponde con el DEHNventil M2 6 kV.

La capacidad de apagado de corriente consecutiva Ifi, según la norma UNE EN 61643-11, la corriente de cortocircuito prevista que puede interrumpirse por el DPS de forma independiente y sin desconexión. Lo ideal sería que estos valores fueran mayores o iguales que la resistencia a cortocircuito Isccr. Esta es la mayor corriente de cortocircuito prevista de la red eléctrica para la que está dimensionado el descargador en conexión con su dispositivo de desconexión específico (UNE EN 61643-11). El DEHNventil M2 es capaz de borrar de forma independiente una corriente consecutiva de hasta 100 kA_eff (probado por VDE). 

El descargador combinado DEHNventil M2 se puede utilizar en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff (probado por VDE). Además, otra prueba ha demostrado la posibilidad de usar una corriente prospectiva de cortocircuito máxima de hasta 100 kA_eff (220 kA_peak). 

La aplicación y la conexión del descargador de sobretensiones se regula en la norma DIN VDE 0100-534 (2016-10). Aquí se requiere una conexión al conductor de protección de la instalación del cliente, así como a la barra principal de toma de tierra/borne principal de toma de tierra en el caso de los descargadores de sobretensiones de tipo 1. Ambas conexiones se representan en la Figura: la conexión del conductor de protección se realiza a través de la placa de montaje puesta a tierra (conexión derecha en el DEHNventil M2), la conexión de la barra principal de toma de tierra (conexión izquierda en la barra colectora de PE).  

Nota: En instalaciones de conmutación industriales con secciones transversales superiores a 150 mm2, se puede prescindir de conectar por separado el descargador de sobretensiones con la barra principal de toma de tierra, puesto que ya están conectados con una línea de conexión y una sección transversal correspondiente. Es algo que también se describe en el folleto publicado por ZVEH «Protección contra sobretensiones en instalaciones de baja tensión» (página 21, pregunta 6). 

La placa de montaje que se muestra en la figura no es de aluminio. Se trata de material de cobre estañado (Cu/gal Sn). Los componentes estañados galvánicamente sirven para proteger contra la corrosión y se encuentran también, por ejemplo, en terminales de cables de cobre. Por lo tanto, no se forma ninguna combinación de materiales propensa a la corrosión en la figura mostrada con la barra colectora de PE (Cu) y la placa de montaje (Cu/gal Sn). 

Todas las conexiones con borna con y sin tornillo están sujetas a la norma UNE EN 60999-1. Esta norma establece que los fabricantes deben diseñar las conexiones de forma que todos los tipos de conductores sin preparar se puedan conectar.

Las bornas utilizadas en los contactos de señalización remota y para la conexión del DEHNventil M2 se denominan «bornas de jaula». Dado que en este caso se garantiza un contacto total incluso en conductores de varios hilos, recomendamos la conexión sin terminales. El ejemplo de conexión también está en nuestras instrucciones de instalación. Encontrarás las instrucciones de montaje en los datos técnicos de nuestros productos DEHNventil M2. 

DEHNventil también está disponible para el sistema de barras colectoras de 40 mm: los descargadores combinados DEHNventil ZP TNC (ref. 900 390) o DEHNventil ZP TT (ref. 900 391) son descargadores diseñados específicamente para el panel de conexión de las barras colectoras de 40 mm de la posición del contador. El DEHNventil ZP se puede utilizar en edificios con sistema de protección externa contra rayos de las clases de SPCR I y II. En edificios (residenciales) con sistema de protección externa contra rayos de las clases de SPCR III/IV o en edificios residenciales sin protección externa contra rayos, se puede utilizar nuestra contrastada gama de productos DEHNshield ZP, por ejemplo, el DSH ZP 2 SG TT 255.
