Afstandsholder til Omni-antenner

I mange forskellige radiosammenhænge bruges omnidirektionale antenner "Omni-antenner" med 360° udstråling. Typiske anvendelsesområder for Omni-antenner inkluderer private mobilradiosystemer (PMR), sikkerhedsnet og af og til også GSM-netværk (ved GSM dog kun i tilfælde af lavfrekvente radiobølger).

Ved Omni-antenner skal det tages i betragtning, at enhver metalstruktur meget tæt på antennen forringer den omnidirektionale udstråling. Jo længere væk metalobjekter er fra antennen, jo mindre indflydelse er der altså på antennens udstråling.
Sammen med Kathrein-firmaet i Rosenheim, Tyskland, har DEHN udført målinger for at undersøge hvilke slags og størrelser metalstrukturer kan have indflydelse på og forstyrre udstrålingen fra antennen.

Ved installation af et isoleret indfangeranlæg ved en Omni-antenne skal der sørges for, at en isoleret indfanger har tilstrækkelig beskyttelesvinkel til at beskytte antennen. Desuden skal en tilstrækkelig separationsafstand overholdes.

Detalles

Udregning af bølgelængde
lorem ipsum
Oversigtstabel
lorem ipsum
Figur 1: Eksemplarisk design for en Omni-antenne længde 1000 mm
lorem ipsum
Figur 3: Afstandsholder - detaljer
lorem ipsum
Figur 2: Eksemplarisk design for en Omni-antenne længde 3000 mm
lorem ipsum

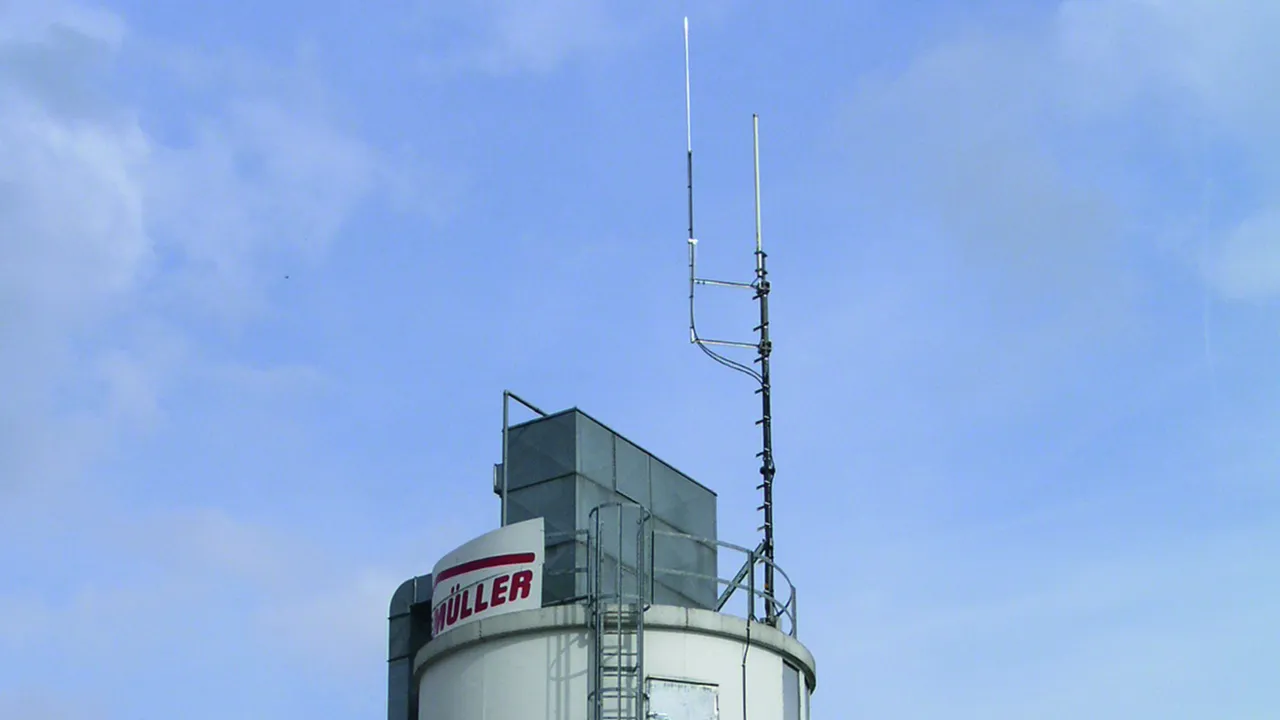

Afstandsholder til DEHNiso-Combi-støtterør med ind- og/eller udvendigt installeret HVI-leder monteret på antennemast.

3 Productos

N.º art. 105363 AH D50 1000 D55.100 STTZN

GTIN 4013364106031, N.º de arancel aduanero (EU): 85389099, Peso bruto: 8.87 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Afstandsholder til Omni-antenner, klemmeområde 55-100 mm St/tZn
Afstandsholder til Omni-antenner til fastgørelse
af støtterørskonstruktionen på afstand på antennemasten
til DEHN-Combi-støtterør med ind-
og/eller udvendigt placeret HVI power-leder.
Der skal monteres mindst to afstandsholdere
for hvert af det isolerede indfangersystems støtterør.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .
Materiale (holder / firkantrør): St/tZn
Klemmeområde (Ø mast): 55-100 mm
Klemmeområde (støtterør): 50 mm
Længde (afstandsstykke): 1000 mm
Mål: 140 x 120 x 55 mm

fabrikat: DEHN
Type: AH D50 1000 D55.100 STTZN
artikelnr.: 105363
eller tilsvarende



Datos técnicos

Materiale (holder / firkantrør) St/tZn
Klemmeområde (Ø mast) 55-100 mm
Klemmeområde (støtterør) 50 mm
Længde (afstandsstykke) 1000 mm
Mål (B1 x H1 x L1) 140 x 120 x 55 mm

Se ha añadido el artículo 105363 a favoritos.

Ir a favoritos

El artículo 105363 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 105364 AH D50 1000 D100.150 STTZN

GTIN 4013364106048, N.º de arancel aduanero (EU): 85389099, Peso bruto: 10.85 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Afstandsholder til Omni-antenner, klemmeområde 100-150 mm, St/tZn
Afstandsholder til Omni-antenner til fastgørelse
af støtterørskonstruktionen på afstand på antennemasten
til DEHN-Combi-støtterør med ind-
og/eller udvendigt placeret HVI power-leder.
Der skal monteres mindst to afstandsholdere
for hvert af det isolerede indfangersystems støtterør.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .
Materiale (holder / firkantrør): St/tZn
Klemmeområde (Ø mast): 100-150 mm
Klemmeområde (støtterør): 50 mm
Længde (afstandsstykke): 1000 mm
Mål: 190 x 140 x 60 mm

fabrikat: DEHN
Type: AH D50 1000 D100.150 STTZN
artikelnr.: 105364
eller tilsvarende



Datos técnicos

Materiale (holder / firkantrør) St/tZn
Klemmeområde (Ø mast) 100-150 mm
Klemmeområde (støtterør) 50 mm
Længde (afstandsstykke) 1000 mm
Mål (B1 x H1 x L1) 190 x 140 x 60 mm

Se ha añadido el artículo 105364 a favoritos.

Ir a favoritos

El artículo 105364 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 105365 AH D50 1000 D150.190 STTZN

GTIN 4013364106055, N.º de arancel aduanero (EU): 85389099, Peso bruto: 14.63 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Afstandsholder til Omni-antenner, klemmeområde 150-190 mm, St/tZn
Afstandsholder til Omni-antenner til fastgørelse
af støtterørskonstruktionen på afstand på antennemasten
til DEHN-Combi-støtterør med ind-
og/eller udvendigt placeret HVI power-leder.
Der skal monteres mindst to afstandsholdere
for hvert af det isolerede indfangersystems støtterør.
Afstandsholderne er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .
Materiale (holder / firkantrør): St/tZn
Klemmeområde (Ø mast): 150-190 mm
Klemmeområde (støtterør): 50 mm
Længde (afstandsstykke): 1000 mm
Mål: 230 x 180 x 70 mm

fabrikat: DEHN
Type: AH D50 1000 D150.190 STTZN
artikelnr.: 105365
eller tilsvarende



Datos técnicos

Materiale (holder / firkantrør) St/tZn
Klemmeområde (Ø mast) 150-190 mm
Klemmeområde (støtterør) 50 mm
Længde (afstandsstykke) 1000 mm
Mål (B1 x H1 x L1) 230 x 180 x 70 mm
