Jordingspunkt M16
:quality(98)/www.dehn.es/store/f/57558864/HDVORSCHAU/478027_16-9.jpg)
:quality(98)/www.dehn.es/store/f/57558864/HDVORSCHAU/478027_16-9.jpg)

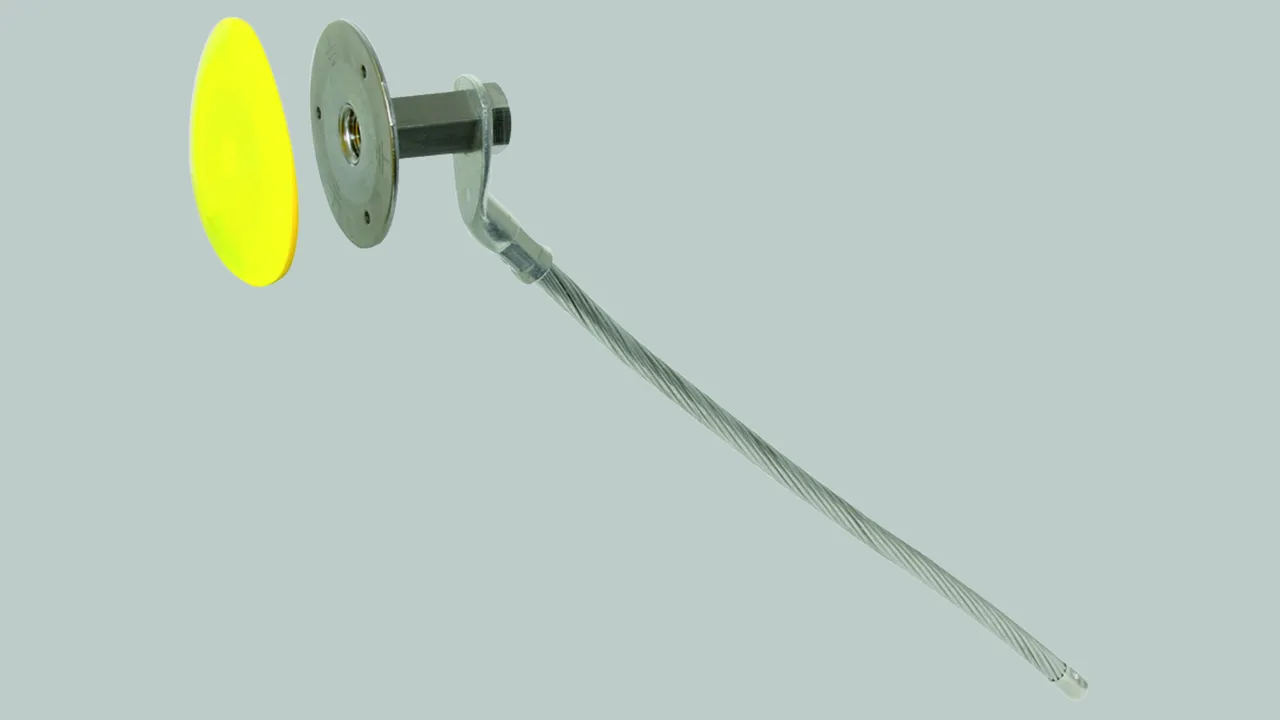

Med tilslutningsgevind M16 til højere strømbelastning (50 Hz), f.eks. for tilslutning til ringpotentialudligningen ved jordingsanlæg for stærkstrømsanlæg med mærkevekselspænding over 1 kV (Trafo-jording).
Tilslutningskablet kan eksempelvis forbindes med et krydsstykke (art.-nr. 318 207/318 209) til de øvrige dele af jordingsanlægget eller til forstærkningen med de korresponderende klemmer.
Til forskallingsinstallation, med gult kunststofdæksel, som klikkes på, og forsegling rundt om tilslutningsgevindet.
Tilslutningskablet kan eksempelvis forbindes med et krydsstykke (art.-nr. 318 207/318 209) til de øvrige dele af jordingsanlægget eller til forstærkningen med de korresponderende klemmer.
Til forskallingsinstallation, med gult kunststofdæksel, som klikkes på, og forsegling rundt om tilslutningsgevindet.
N.º art. 478027 EFP M16 V4A SL400
GTIN 4013364125995, N.º de arancel aduanero (EU): 85359000, Peso bruto: 603.40 g, Empaquetado: 10.00 Pakkestørrelse
:quality(98)/www.dehn.es/store/f/57558876/HDVORSCHAU/478027.jpg)
:quality(98)/www.dehn.es/store/f/57558876/HDVORSCHAU/478027.jpg)
:quality(98)/www.dehn.es/store/f/57558877/HDVORSCHAU/478027m_D.jpg)
:quality(98)/www.dehn.es/store/f/57558877/HDVORSCHAU/478027m_D.jpg)
Datos técnicos
| Tilslutningsgevind | M16 |
| Materiale (plade) | Rustfrit (V4A) |
| Materiale-nr. | 1.4571 / 1.4404 / 1.4401 |
| Materiale (leder) | Cu /gal Sn |
| Tværsnit (tilslutningsleder) | 70 mm² |
| Længde (tilslutningsleder) | 400 mm |
| Diameter Ø tilslutningsleder | 10,5 mm |
| Tilslutningsplade Ø | 80 mm |
| Standard | EN 62561-1 |
| Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 150 °C) | 9,1 kA |
