Faseklemmer til luftledninger

Til fasesiden af 1- og 3-polede jordings- og kortslutningskæder på luftledninger
Med hjælpestyre til nemmere fastgørelse på kabler
Enkel fastgørelse med fjederklemme
I fordrejningssikker PK1- og PK2-udførelse og med lang bajonetfatning
Jordings- og kortslutningskæder kan sammensættes online via EuK-konfiguration

Detalles

Klemme med lang bajonet og jordingsstang med Al-kobling for lang bajonet.

lorem ipsum — Klemme med lang bajonet og jordingsstang med Al-kobling for lang bajonet.

Faseskrueklemme med fast hjælpestyre til sikker fastgørelse på kabel.

Preskabelsko, type **PK1**:
Udsparing gør kabelsko fordrejningssikker (standard udførelse).

Preskabelsko, type **PK2**:
Kabelsko uden udsparing til avendelse med andre leverandører kan fås ved forespørgsel.

Faseskrueklemme - normal udførelse

Kortslutningssikker, selv ved korrosionsramte kabler.

2 Productos

N.º art. 784201 PSK 4 30 SQL

GTIN 4013364006591, N.º de arancel aduanero (EU): 85359000, Peso bruto: 880.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Cu-legering/gal Sn

Se ha añadido el artículo 784201 a favoritos.

Ir a favoritos

El artículo 784201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 784301 PSK 10 65 SQL

GTIN 4013364006553, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.70 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Klemmeområde Ø	10 ... 65 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Klemmeområde Ø	10 ... 65 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Cu-legering/gal Sn

Se ha añadido el artículo 784301 a favoritos.

Ir a favoritos

El artículo 784301 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

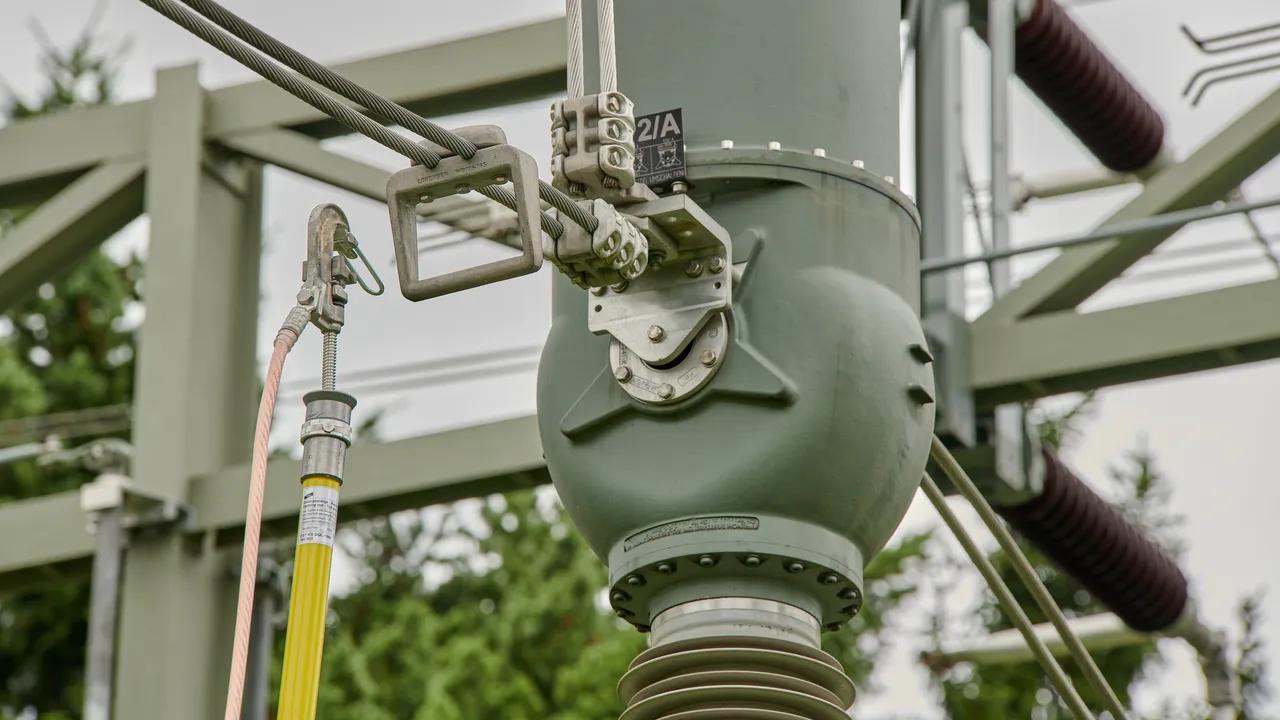

Faseskrueklemme - med hjælpestyre

Kortslutningssikker, selv ved korrosionsramte kabler.

2 Productos

N.º art. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.47 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Cu-legering/gal Sn
Materiale (hjælpestyre)	St/gal Zn

Se ha añadido el artículo 784401 a favoritos.

Ir a favoritos

El artículo 784401 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, N.º de arancel aduanero (EU): 85359000, Peso bruto: 2.12 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Klemmeområde Ø	10 ... 65 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Klemmeområde Ø	10 ... 65 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Cu-legering/gal Sn
Materiale (hjælpestyre)	St/gal Zn

Se ha añadido el artículo 784501 a favoritos.

Ir a favoritos

El artículo 784501 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Faseskrueklemme - med fjeder

Nem fastgørelse med fjederklemme.

1 Producto

N.º art. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, N.º de arancel aduanero (EU): 85359000, Peso bruto: 600.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Cu-legering/gal Sn

Se ha añadido el artículo 784480 a favoritos.

Ir a favoritos

El artículo 784480 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Faseskrueklemme - med større klemmeområde

Særligt egnet til Al- og Al/St-kabler og rør.

1 Producto

N.º art. 784085 PSK 10 85 SQL

GTIN 4013364018686, N.º de arancel aduanero (EU): 85359000, Peso bruto: 872.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Klemmeområde Ø	10 ... 85 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	29,6 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Klemmeområde Ø	10 ... 85 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	29,6 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Rustfrit

Se ha añadido el artículo 784085 a favoritos.

Ir a favoritos

El artículo 784085 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Faseskrueklemme - med større klemmeområde og teleskopisk jordingsstang

Særligt velegnet til Al- og Al/St-ledere, rør og fastgørelsespunkter på fasesiden.

1 Producto

N.º art. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, N.º de arancel aduanero (EU): 82055980, Peso bruto: 5.71 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Klemmeområde Ø	10 ... 85 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	29,6 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Totallængde (l_{G max} / I_{G min} )	5200 / 2875 mm
Længde (håndtag)	1900 mm

Klemmeområde Ø	10 ... 85 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	29,6 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Rustfrit
Materiale (isolerrør)	Glasfiberforstærket polyesterrør
Materiale (omløberkobling, krydslås)	Al-legering
Totallængde (l_{G max} / I_{G min} )	5200 / 2875 mm
Længde (håndtag)	1900 mm
Diameter (stang)	43 mm

Se ha añadido el artículo 769511 a favoritos.

Ir a favoritos

El artículo 769511 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Faseskrueklemme

Særligt egnet til skrå indsættelse.

1 Producto

N.º art. 784032 PSK 10 32 SQL

GTIN 4013364018679, N.º de arancel aduanero (EU): 85359000, Peso bruto: 969.40 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Klemmeområde Ø	10 ... 32 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 95 mm²
Maks. kortslutningsstrøm I_k0,5 s	18,7 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA

Klemmeområde Ø	10 ... 32 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 95 mm²
Maks. kortslutningsstrøm I_k0,5 s	18,7 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Rustfrit

Se ha añadido el artículo 784032 a favoritos.

Ir a favoritos

El artículo 784032 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Faseskrueklemme - med sikkerhedsbøjle

Særligt egnet til skrå indsættelse.

1 Producto

N.º art. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.01 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Klemmeområde Ø	10 ... 32 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 95 mm²
Maks. kortslutningsstrøm I_k0,5 s	18,7 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA

Klemmeområde Ø	10 ... 32 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 95 mm²
Maks. kortslutningsstrøm I_k0,5 s	18,7 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Rustfrit
Materiale (hjælpestyre)	Rustfrit

Se ha añadido el artículo 784038 a favoritos.

Ir a favoritos

El artículo 784038 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Kuglehovedklemme - fast

2 Productos

N.º art. 772314 KKH 20 SQL

GTIN 4013364080171, N.º de arancel aduanero (EU): 85359000, Peso bruto: 446.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Til kuglehoved Ø	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Til kuglehoved Ø	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Cu-legering/gal Sn
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn

Se ha añadido el artículo 772314 a favoritos.

Ir a favoritos

El artículo 772314 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772324 KKH 25 SQL

GTIN 4013364080188, N.º de arancel aduanero (EU): 85359000, Peso bruto: 719.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Til kuglehoved Ø	25 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Til kuglehoved Ø	25 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Cu-legering/gal Sn
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn

Se ha añadido el artículo 772324 a favoritos.

Ir a favoritos

El artículo 772324 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Universalklemme

2 Productos

N.º art. 773236 UK 25 SQL

GTIN 4013364114579, N.º de arancel aduanero (EU): 85359000, Peso bruto: 713.50 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Til kuglehoved Ø	20 / 25 mm
Til bajonetfatning med kravevidde	15 mm
Ø / Fl klemmeområde	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Til kuglehoved Ø	20 / 25 mm
Til bajonetfatning med kravevidde	15 mm
Ø / Fl klemmeområde	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	St/gal Zn
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Se ha añadido el artículo 773236 a favoritos.

Ir a favoritos

El artículo 773236 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 773331 UK 30 SQL

GTIN 4013364069244, N.º de arancel aduanero (EU): 85359000, Peso bruto: 793.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Til kuglehoved Ø	25 / 30 mm
Til bajonetfatning med kravevidde	18 mm
Ø / Fl klemmeområde	30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Til kuglehoved Ø	25 / 30 mm
Til bajonetfatning med kravevidde	18 mm
Ø / Fl klemmeområde	30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	St/gal Zn
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Se ha añadido el artículo 773331 a favoritos.

Ir a favoritos

El artículo 773331 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Faseklemmer til luftledninger

Detalles

Faseskrueklemme - normal udførelse

N.º art. 784201 PSK 4 30 SQL

Se ha añadido el artículo 784201 a favoritos.

El artículo 784201 ha sido añadido a la cesta de compra.

N.º art. 784301 PSK 10 65 SQL

Se ha añadido el artículo 784301 a favoritos.

El artículo 784301 ha sido añadido a la cesta de compra.

Faseskrueklemme - med hjælpestyre

N.º art. 784401 PSK 4 30 SQL EH

Se ha añadido el artículo 784401 a favoritos.

El artículo 784401 ha sido añadido a la cesta de compra.

N.º art. 784501 PSK 10 65 SQL EH

Se ha añadido el artículo 784501 a favoritos.

El artículo 784501 ha sido añadido a la cesta de compra.

Faseskrueklemme - med fjeder

N.º art. 784480 PSK FV 4 30 SQL

Se ha añadido el artículo 784480 a favoritos.

El artículo 784480 ha sido añadido a la cesta de compra.

Faseskrueklemme - med større klemmeområde

N.º art. 784085 PSK 10 85 SQL

Se ha añadido el artículo 784085 a favoritos.

El artículo 784085 ha sido añadido a la cesta de compra.

Faseskrueklemme - med større klemmeområde og teleskopisk jordingsstang

N.º art. 769511 ESTC PSK 5000 SN7249

Debe estar registrado para descargar 769511m_D.dxf.

Se ha añadido el artículo 769511 a favoritos.

El artículo 769511 ha sido añadido a la cesta de compra.

Faseskrueklemme

N.º art. 784032 PSK 10 32 SQL

Debe estar registrado para descargar 784032.stp.

Debe estar registrado para descargar 784032.igs.

Debe estar registrado para descargar 784032.dwg.

Debe estar registrado para descargar 784032.jt.

Debe estar registrado para descargar 784032m_D.dxf.

Se ha añadido el artículo 784032 a favoritos.

El artículo 784032 ha sido añadido a la cesta de compra.

Faseskrueklemme - med sikkerhedsbøjle

N.º art. 784038 PSK 10 32 SQL SB

Se ha añadido el artículo 784038 a favoritos.

El artículo 784038 ha sido añadido a la cesta de compra.

Kuglehovedklemme - fast

N.º art. 772314 KKH 20 SQL

Se ha añadido el artículo 772314 a favoritos.

El artículo 772314 ha sido añadido a la cesta de compra.

N.º art. 772324 KKH 25 SQL

Se ha añadido el artículo 772324 a favoritos.

El artículo 772324 ha sido añadido a la cesta de compra.

Universalklemme

N.º art. 773236 UK 25 SQL

Se ha añadido el artículo 773236 a favoritos.

El artículo 773236 ha sido añadido a la cesta de compra.

N.º art. 773331 UK 30 SQL

Se ha añadido el artículo 773331 a favoritos.

El artículo 773331 ha sido añadido a la cesta de compra.
