Afladeudstyr

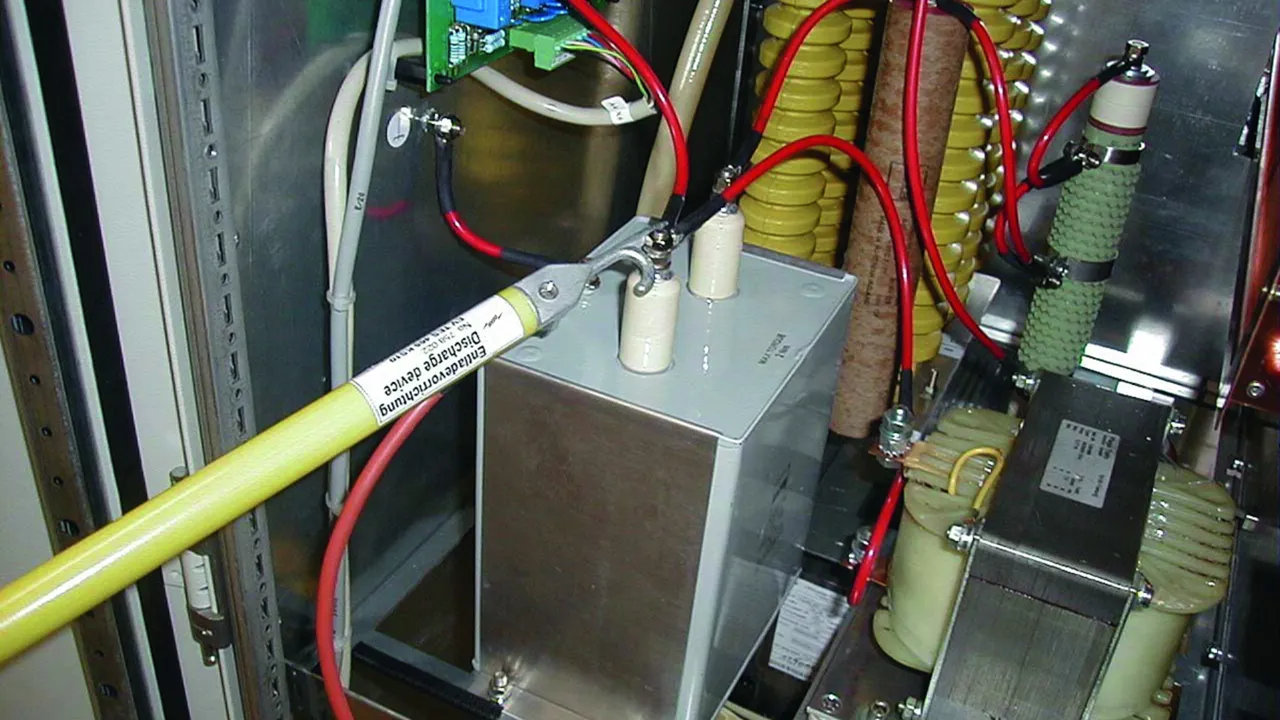

Til afledning af statiske ladninger
Forskellige tastespidser
Krogelektrode specielt til elektrofilteranlæg, til at gribe rund leder Ø12 ... 26,5 mm
Lederindføring i vandtæt kunststofkapsling med yderligere kinkbeskyttelse

Afladestang med håndtag og jordingsklemme med vingeskrue

1 Producto

N.º art. 758020 EV TES 465 EK

GTIN 4013364098992, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.44 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde	Op til 20 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde	Op til 20 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Se ha añadido el artículo 758020 a favoritos.

Ir a favoritos

El artículo 758020 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladestang med håndtag og jordingstang med fjeder

1 Producto

N.º art. 758021 EV TES 465 EZ

GTIN 4013364099005, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.20 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde (rund / flad)	op til Ø16/op til 13 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde (rund / flad)	op til Ø16/op til 13 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Se ha añadido el artículo 758021 a favoritos.

Ir a favoritos

El artículo 758021 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladestang med håndtag og kabelsko på jordsiden

Borehul Ø8,4mm og silikoneleder.

1 Producto

N.º art. 758022 EV TES 465 KS10

GTIN 4013364099012, N.º de arancel aduanero (EU): 85369095, Peso bruto: 750.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Lederlængde	3500 mm
Ledertværsnit	10 mm²
Lederhylster	Rød silikoneleder
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	10 mm²
Lederhylster	Rød silikoneleder
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Se ha añadido el artículo 758022 a favoritos.

Ir a favoritos

El artículo 758022 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladestang med jordingsklemme og vingeskrue

1 Producto

N.º art. 758001 EV TS 2000 EK

GTIN 4013364004030, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.22 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde	Op til 20 mm
Materiale (tastespids)	Cu-legering/gal Sn

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde	Op til 20 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (tastespids)	Cu-legering/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Se ha añadido el artículo 758001 a favoritos.

Ir a favoritos

El artículo 758001 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladestang med jordingstang med fjeder

1 Producto

N.º art. 758003 EV TS 2000 EZ

GTIN 4013364004047, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.95 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Datos técnicos

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde (rund / flad)	op til Ø16 mm /op til 13 mm
Materiale (tastespids)	Cu-legering/gal Sn
*) Test efter egne angivelser

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde (rund / flad)	op til Ø16 mm /op til 13 mm
Isolerevne af isoleringsrør (efter DIN VDE 0681-1)	75 kV
Max. afledestødstrøm (8/20 µs)*	50 kA
Anvendelse	Må ikke anvendes i nedbør
Materiale (tastespids)	Cu-legering/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør
*) Test efter egne angivelser

Se ha añadido el artículo 758003 a favoritos.

Ir a favoritos

El artículo 758003 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladestang med jordingsklemme med skruehåndtag

Til at gribe rund leder Ø12 ... 26,5mm i elektrofilteranlæg.

1 Producto

N.º art. 758015 EV EH 1725 EK

GTIN 4013364041608, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.62 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Lederlængde	3500 mm
Ledertværsnit	25 mm²
Lederhylster	Transparent
Rørlængde	1500 mm
Samlet længde (l_G )	1725 mm
Klemmeområde	Op til 30 mm
Materiale (krogelektrode)	Bronze/gal Sn

Lederlængde	3500 mm
Ledertværsnit	25 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Tilslutningsdel i jordingsanlæg	Jordingsklemme type F 2, klemmeområde op til 30 mm
Rørlængde	1500 mm
Samlet længde (l_G )	1725 mm
Klemmeområde	Op til 30 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (krogelektrode)	Bronze/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Se ha añadido el artículo 758015 a favoritos.

Ir a favoritos

El artículo 758015 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladestang med taste- og krogspids og kabelsko på jordsiden

Preskabelsko PK1 (fordrejningssikkert borehul Ø12,5mm).

1 Producto

N.º art. 758025 EV TES STK 1500 KS

GTIN 4013364127838, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.29 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Se ha añadido el artículo 758025 a favoritos.

Ir a favoritos

El artículo 758025 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladestang med krogelektrode og kabelsko på jordsiden

Preskabelsko PK1 (fordrejningssikkert borehul Ø12,5mm).

1 Producto

N.º art. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, N.º de arancel aduanero (EU): 85369095, Peso bruto: 5.16 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Materiale (montagebøjle)	Rustfrit

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (montagebøjle)	Rustfrit
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Se ha añadido el artículo 758028 a favoritos.

Ir a favoritos

El artículo 758028 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladekæde med isolerede jordingsklemmer

1 Producto

N.º art. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.21 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Datos técnicos

Lederlængde A / B / C	1750 mm
Lederlængde D	3200 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Klemmeområde	5-25 mm

Lederlængde A / B / C	1750 mm
Lederlængde D	3200 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Klemmeområde	5-25 mm
Farve (klemme A / B / C)	Sort ●
Farve (klemme D)	Rød ●
Mulige klemmebetjening	> 500
Max. tilladte mærkestrøm	10 A
Temperaturområde for montering	-30 °C ... +50 °C
Opbevaringstemperaturområde	-40 °C ... +70 °C
Lederudførelse	Fintrådet blank Cu-flet efter VDE 0295-6
Isoleringsniveau (lederkapsling)	Min. 10 kV/mm
Isoleringstykkelse	1,20 mm (gennemsnit)
Isolering	PVC TM2 efter HD21.1

Se ha añadido el artículo 758099 a favoritos.

Ir a favoritos

El artículo 758099 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladestang med håndtag, uden jordingsleder

1 Producto

N.º art. 758036 EV TES 465 SN7215

GTIN 4013364133884, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.35 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Skrue	M8 x 20 mm mm
Materiale (taste- og krogspids)	Zamak

Se ha añadido el artículo 758036 a favoritos.

Ir a favoritos

El artículo 758036 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladestang med tastespids, uden jordingsleder

1 Producto

N.º art. 758075 EV TS STK 1470

GTIN 4013364247789, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.75 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Rørlængde	1310 mm
Samlet længde (l_G )	1470 mm
Skrue	M8 x 20 mm mm
Materiale (tastespids)	Cu-legering/gal Sn

Se ha añadido el artículo 758075 a favoritos.

Ir a favoritos

El artículo 758075 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladestang med taste- og krogspids, uden jordingsleder

1 Producto

N.º art. 758085 EV TES STK 1500

GTIN 4013364247819, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.42 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Skrue	M8 x 20 mm mm
Materiale (taste- og krogspids)	Zamak

Se ha añadido el artículo 758085 a favoritos.

Ir a favoritos

El artículo 758085 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladestang med krogelektrode, uden jordingsleder

1 Producto

N.º art. 758095 EV EHB STK 1600

GTIN 4013364247826, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.32 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Skrue	M8 x 20 mm mm
Materiale (montagebøjle)	Rustfrit

Se ha añadido el artículo 758095 a favoritos.

Ir a favoritos

El artículo 758095 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Afladeudstyr

Afladestang med håndtag og jordingsklemme med vingeskrue

N.º art. 758020 EV TES 465 EK

Se ha añadido el artículo 758020 a favoritos.

El artículo 758020 ha sido añadido a la cesta de compra.

Afladestang med håndtag og jordingstang med fjeder

N.º art. 758021 EV TES 465 EZ

Se ha añadido el artículo 758021 a favoritos.

El artículo 758021 ha sido añadido a la cesta de compra.

Afladestang med håndtag og kabelsko på jordsiden

N.º art. 758022 EV TES 465 KS10

Se ha añadido el artículo 758022 a favoritos.

El artículo 758022 ha sido añadido a la cesta de compra.

Afladestang med jordingsklemme og vingeskrue

N.º art. 758001 EV TS 2000 EK

Se ha añadido el artículo 758001 a favoritos.

El artículo 758001 ha sido añadido a la cesta de compra.

Afladestang med jordingstang med fjeder

N.º art. 758003 EV TS 2000 EZ

Se ha añadido el artículo 758003 a favoritos.

El artículo 758003 ha sido añadido a la cesta de compra.

Afladestang med jordingsklemme med skruehåndtag

N.º art. 758015 EV EH 1725 EK

Se ha añadido el artículo 758015 a favoritos.

El artículo 758015 ha sido añadido a la cesta de compra.

Afladestang med taste- og krogspids og kabelsko på jordsiden

N.º art. 758025 EV TES STK 1500 KS

Se ha añadido el artículo 758025 a favoritos.

El artículo 758025 ha sido añadido a la cesta de compra.

Afladestang med krogelektrode og kabelsko på jordsiden

N.º art. 758028 EV EHB 1600 SN7114

Se ha añadido el artículo 758028 a favoritos.

El artículo 758028 ha sido añadido a la cesta de compra.

Afladekæde med isolerede jordingsklemmer

N.º art. 758099 PAV 3+1 16 ZAK

Se ha añadido el artículo 758099 a favoritos.

El artículo 758099 ha sido añadido a la cesta de compra.

Afladestang med håndtag, uden jordingsleder

N.º art. 758036 EV TES 465 SN7215

Debe estar registrado para descargar 758036.stp.

Debe estar registrado para descargar 758036.igs.

Debe estar registrado para descargar 758036.jt.

Debe estar registrado para descargar 758036.dwg.

Se ha añadido el artículo 758036 a favoritos.

El artículo 758036 ha sido añadido a la cesta de compra.

Afladestang med tastespids, uden jordingsleder

N.º art. 758075 EV TS STK 1470

Se ha añadido el artículo 758075 a favoritos.

El artículo 758075 ha sido añadido a la cesta de compra.

Afladestang med taste- og krogspids, uden jordingsleder

N.º art. 758085 EV TES STK 1500

Se ha añadido el artículo 758085 a favoritos.

El artículo 758085 ha sido añadido a la cesta de compra.

Afladestang med krogelektrode, uden jordingsleder

N.º art. 758095 EV EHB STK 1600

Debe estar registrado para descargar 758095.stp.

Debe estar registrado para descargar 758095.igs.

Debe estar registrado para descargar 758095.jt.

Debe estar registrado para descargar 758095.dwg.

Debe estar registrado para descargar 758095m_D.dxf.

Se ha añadido el artículo 758095 a favoritos.

El artículo 758095 ha sido añadido a la cesta de compra.
