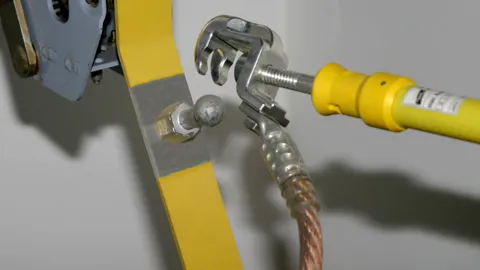

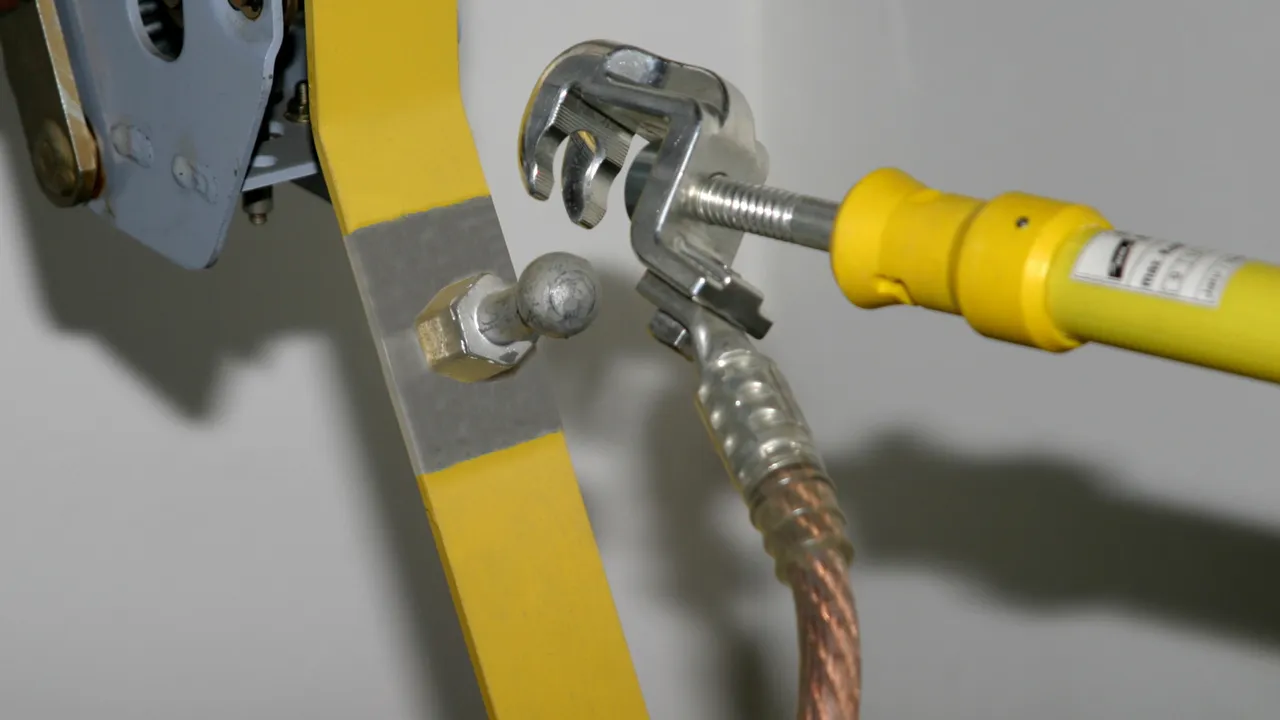

Faseklemmer til koblingsanlæg og åbne installationer
:quality(98)/www.dehn.es/store/f/52096071/HDVORSCHAU/773234a2_16-9.jpg)
:quality(98)/www.dehn.es/store/f/52096071/HDVORSCHAU/773234a2_16-9.jpg)
- Til fasesiden af 1- til 5-polede jordings- og kortslutningskæder
- Fordrejningssikker PK1-udførelse
- Jordings- og kortslutningskæder kan sammensættes online via EuK-konfiguration
Detalles
:quality(98)/www.dehn.es/store/f/52096075/HDVORSCHAU/772330_2.jpg)
:quality(98)/www.dehn.es/store/f/52096075/HDVORSCHAU/772330_2.jpg)
:quality(98)/www.dehn.es/store/f/52096079/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.es/store/f/52096079/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.es/store/f/52096072/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_E.jpg)
:quality(98)/www.dehn.es/store/f/52096072/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_E.jpg)
:quality(98)/www.dehn.es/store/f/52096073/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.es/store/f/52096073/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.es/store/f/52096076/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.es/store/f/52096076/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.es/store/f/52096077/HDVORSCHAU/773034.jpg)
:quality(98)/www.dehn.es/store/f/52096077/HDVORSCHAU/773034.jpg)
:quality(98)/www.dehn.es/store/f/52096074/HDVORSCHAU/772330_1.jpg)
:quality(98)/www.dehn.es/store/f/52096074/HDVORSCHAU/772330_1.jpg)
:quality(98)/www.dehn.es/store/f/52096078/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.es/store/f/52096078/HDVORSCHAU/761011_1.jpg)
N.º art. 772310 KKH 20 SK
GTIN 4013364057593, N.º de arancel aduanero (EU): 85359000, Peso bruto: 469.00 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096084/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.es/store/f/52096084/HDVORSCHAU/772310.jpg)
:quality(98)/www.dehn.es/store/f/52096085/HDVORSCHAU/772310m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096085/HDVORSCHAU/772310m_D.jpg)
Datos técnicos
| Til kuglehoved Ø | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
N.º art. 772320 KKH 25 SK
GTIN 4013364057432, N.º de arancel aduanero (EU): 85359000, Peso bruto: 785.00 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096091/HDVORSCHAU/772320.jpg)
:quality(98)/www.dehn.es/store/f/52096091/HDVORSCHAU/772320.jpg)
:quality(98)/www.dehn.es/store/f/52096092/HDVORSCHAU/772320m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096092/HDVORSCHAU/772320m_D.jpg)
Datos técnicos
| Til kuglehoved Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
N.º art. 772311 KKH 20 SQ
GTIN 4013364057586, N.º de arancel aduanero (EU): 85359000, Peso bruto: 482.00 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096096/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.es/store/f/52096096/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.es/store/f/52096097/HDVORSCHAU/772311m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096097/HDVORSCHAU/772311m_D.jpg)
Datos técnicos
| Til kuglehoved Ø | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
N.º art. 772321 KKH 25 SQ
GTIN 4013364057449, N.º de arancel aduanero (EU): 85359000, Peso bruto: 756.00 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096099/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.es/store/f/52096099/HDVORSCHAU/772311.jpg)
:quality(98)/www.dehn.es/store/f/52096100/HDVORSCHAU/772321m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096100/HDVORSCHAU/772321m_D.jpg)
Datos técnicos
| Til kuglehoved Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
N.º art. 772330 KKH 20 D SK
GTIN 4013364069220, N.º de arancel aduanero (EU): 85359000, Peso bruto: 560.00 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096104/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.es/store/f/52096104/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.es/store/f/52096105/HDVORSCHAU/772330m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096105/HDVORSCHAU/772330m_D.jpg)
Datos técnicos
| Til kuglehoved Ø | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
N.º art. 772340 KKH 25 D SK
GTIN 4013364057456, N.º de arancel aduanero (EU): 85359000, Peso bruto: 878.00 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096107/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.es/store/f/52096107/HDVORSCHAU/772330.jpg)
:quality(98)/www.dehn.es/store/f/52096108/HDVORSCHAU/772340m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096108/HDVORSCHAU/772340m_D.jpg)
Datos técnicos
| Til kuglehoved Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
N.º art. 772331 KKH 20 D SQ
GTIN 4013364066304, N.º de arancel aduanero (EU): 85359000, Peso bruto: 566.00 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096112/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.es/store/f/52096112/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.es/store/f/52096113/HDVORSCHAU/772331m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096113/HDVORSCHAU/772331m_D.jpg)
Datos técnicos
| Til kuglehoved Ø | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
N.º art. 772341 KKH 25 D SQ
GTIN 4013364057425, N.º de arancel aduanero (EU): 85359000, Peso bruto: 902.00 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096115/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.es/store/f/52096115/HDVORSCHAU/772331.jpg)
:quality(98)/www.dehn.es/store/f/52096116/HDVORSCHAU/772341m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096116/HDVORSCHAU/772341m_D.jpg)
Datos técnicos
| Til kuglehoved Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
N.º art. 715314 RBK 25 SQ SN7151
GTIN 4013364132474, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.61 kg, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096121/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.es/store/f/52096121/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.es/store/f/52096122/HDVORSCHAU/715314m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096122/HDVORSCHAU/715314m_D.jpg)
Datos técnicos
| Til rund kontaktstift Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
N.º art. 715315 RBK 26 SQ SN7255
GTIN 4013364135338, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.60 kg, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096125/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.es/store/f/52096125/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.es/store/f/52096126/HDVORSCHAU/715315m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096126/HDVORSCHAU/715315m_D.jpg)
Datos técnicos
| Til rund kontaktstift Ø | 26 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
N.º art. 715313 RBK 30 SQ SN7642
GTIN 4013364154971, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.55 kg, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096129/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.es/store/f/52096129/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.es/store/f/52096130/HDVORSCHAU/715313m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096130/HDVORSCHAU/715313m_D.jpg)
Datos técnicos
| Til rund kontaktstift Ø | 30 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
N.º art. 715312 RBK 35 SQ
GTIN 4013364150386, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.50 kg, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096133/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.es/store/f/52096133/HDVORSCHAU/715312.jpg)
:quality(98)/www.dehn.es/store/f/52096134/HDVORSCHAU/715312m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096134/HDVORSCHAU/715312m_D.jpg)
Datos técnicos
| Til rund kontaktstift Ø | 35 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
N.º art. 773034 UK 25 SK
GTIN 4013364114562, N.º de arancel aduanero (EU): 85359000, Peso bruto: 634.40 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096145/HDVORSCHAU/773034.jpg)
:quality(98)/www.dehn.es/store/f/52096145/HDVORSCHAU/773034.jpg)
:quality(98)/www.dehn.es/store/f/52096146/HDVORSCHAU/773034m_E_Klemmbereich.jpg)
:quality(98)/www.dehn.es/store/f/52096146/HDVORSCHAU/773034m_E_Klemmbereich.jpg)
Datos técnicos
| Til kuglehoved Ø | 20 / 25 mm |
| Til bajonetfatning med kravevidde | 15 mm |
| Ø / Fl klemmeområde | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
N.º art. 773130 UK 30 SK
GTIN 4013364057722, N.º de arancel aduanero (EU): 85359000, Peso bruto: 801.00 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096148/HDVORSCHAU/773130.jpg)
:quality(98)/www.dehn.es/store/f/52096148/HDVORSCHAU/773130.jpg)
:quality(98)/www.dehn.es/store/f/52096149/HDVORSCHAU/773130m_E_Klemmbereich.jpg)
:quality(98)/www.dehn.es/store/f/52096149/HDVORSCHAU/773130m_E_Klemmbereich.jpg)
Datos técnicos
| Til kuglehoved Ø | 25 / 30 mm |
| Til bajonetfatning med kravevidde | 18 mm |
| Ø / Fl klemmeområde | 30 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
N.º art. 773234 UK 25 SQ
GTIN 4013364114555, N.º de arancel aduanero (EU): 85359000, Peso bruto: 660.60 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096155/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.es/store/f/52096155/HDVORSCHAU/773234.jpg)
:quality(98)/www.dehn.es/store/f/52096156/HDVORSCHAU/773234m_E_Klemmbereich.jpg)
:quality(98)/www.dehn.es/store/f/52096156/HDVORSCHAU/773234m_E_Klemmbereich.jpg)
Datos técnicos
| Til kuglehoved Ø | 20 / 25 mm |
| Til bajonetfatning med kravevidde | 15 mm |
| Ø / Fl klemmeområde | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
N.º art. 773330 UK 30 SQ
GTIN 4013364057760, N.º de arancel aduanero (EU): 85359000, Peso bruto: 830.00 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096158/HDVORSCHAU/773330.jpg)
:quality(98)/www.dehn.es/store/f/52096158/HDVORSCHAU/773330.jpg)
:quality(98)/www.dehn.es/store/f/52096159/HDVORSCHAU/773330m_E_Klemmbereich.jpg)
:quality(98)/www.dehn.es/store/f/52096159/HDVORSCHAU/773330m_E_Klemmbereich.jpg)
Datos técnicos
| Til kuglehoved Ø | 25 / 30 mm |
| Til bajonetfatning med kravevidde | 18 mm |
| Ø / Fl klemmeområde | 30 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
N.º art. 771316 PAS EK SQ 16
GTIN 4013364150393, N.º de arancel aduanero (EU): 85359000, Peso bruto: 418.00 g, Empaquetado: 1.00 Pakkestørrelse
Figuras
:quality(98)/www.dehn.es/store/f/52096167/HDVORSCHAU/771316.jpg)
:quality(98)/www.dehn.es/store/f/52096167/HDVORSCHAU/771316.jpg)
:quality(98)/www.dehn.es/store/f/52096168/HDVORSCHAU/771316m_D.jpg)
:quality(98)/www.dehn.es/store/f/52096168/HDVORSCHAU/771316m_D.jpg)
Datos técnicos
| Dimensioner | M16 |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
