Jordingsklemmer til koblingsanlæg og luftledninger

For jordsidet tilslutning på kuglehoved, bajonetfatning, rund og flad leder og fladprofil
Til større klemmeområde op til 40 mm
I fordrejningssikker udgave PK1 eller PK2
Jordings- og kortslutningskæder kan sammensættes online via EuK-konfiguration

Detalles

Universaljordingsklemme med vingeskrue

2 Productos

N.º art. 774034 UEK 25 FS

GTIN 4013364114586, N.º de arancel aduanero (EU): 85359000, Peso bruto: 661.60 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Til kuglehoved Ø	20 / 25 mm
Til bajonetfatning med kravevidde	15 mm
Ø / Fl klemmeområde	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Til kuglehoved Ø	20 / 25 mm
Til bajonetfatning med kravevidde	15 mm
Ø / Fl klemmeområde	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
Materiale (trykplade)	St/gal Zn
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Se ha añadido el artículo 774034 a favoritos.

Ir a favoritos

El artículo 774034 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 774130 UEK 30 FS

GTIN 4013364057739, N.º de arancel aduanero (EU): 85359000, Peso bruto: 780.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Til kuglehoved Ø	25 / 30 mm
Til bajonetfatning med kravevidde	18 mm
Ø / Fl klemmeområde	30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Til kuglehoved Ø	25 / 30 mm
Til bajonetfatning med kravevidde	18 mm
Ø / Fl klemmeområde	30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
Materiale (trykplade)	St/gal Zn
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Se ha añadido el artículo 774130 a favoritos.

Ir a favoritos

El artículo 774130 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Universaljordingsklemme med håndtag

2 Productos

N.º art. 774234 UEK 25 HG

GTIN 4013364114593, N.º de arancel aduanero (EU): 85359000, Peso bruto: 771.60 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Til kuglehoved Ø	20 / 25 mm
Til bajonetfatning med kravevidde	15 mm
Ø / Fl klemmeområde	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Til kuglehoved Ø	20 / 25 mm
Til bajonetfatning med kravevidde	15 mm
Ø / Fl klemmeområde	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
Materiale (trykplade)	St/gal Zn
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Se ha añadido el artículo 774234 a favoritos.

Ir a favoritos

El artículo 774234 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 774330 UEK 30 HG

GTIN 4013364057715, N.º de arancel aduanero (EU): 85359000, Peso bruto: 941.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Til kuglehoved Ø	25 / 30 mm
Til bajonetfatning med kravevidde	18 mm
Ø / Fl klemmeområde	30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Til kuglehoved Ø	25 / 30 mm
Til bajonetfatning med kravevidde	18 mm
Ø / Fl klemmeområde	30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
Materiale (trykplade)	St/gal Zn
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Se ha añadido el artículo 774330 a favoritos.

Ir a favoritos

El artículo 774330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Universaljordingsklemme med skruehåndtag

2 Productos

N.º art. 774434 UEK 25 SKN

GTIN 4013364114609, N.º de arancel aduanero (EU): 85359000, Peso bruto: 712.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Til kuglehoved Ø	20 / 25 mm
Til bajonetfatning med kravevidde	15 mm
Ø / Fl klemmeområde	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Til kuglehoved Ø	20 / 25 mm
Til bajonetfatning med kravevidde	15 mm
Ø / Fl klemmeområde	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
Materiale (trykplade)	St/gal Zn
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Se ha añadido el artículo 774434 a favoritos.

Ir a favoritos

El artículo 774434 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 774530 UEK 30 SKN

GTIN 4013364057746, N.º de arancel aduanero (EU): 85359000, Peso bruto: 700.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Til kuglehoved Ø	30 mm
Til bajonetfatning med kravevidde	18 mm
Ø / Fl klemmeområde	30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Til kuglehoved Ø	30 mm
Til bajonetfatning med kravevidde	18 mm
Ø / Fl klemmeområde	30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
Materiale (trykplade)	St/gal Zn
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Se ha añadido el artículo 774530 a favoritos.

Ir a favoritos

El artículo 774530 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Kuglehovedklemme - fast, med vingeskrue

2 Productos

N.º art. 772312 KKH 20 FS

GTIN 4013364054431, N.º de arancel aduanero (EU): 85359000, Peso bruto: 480.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Til kuglehoved Ø	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA

Til kuglehoved Ø	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
Materiale (trykplade)	Cu-legering/gal Sn

Se ha añadido el artículo 772312 a favoritos.

Ir a favoritos

El artículo 772312 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772322 KKH 25 FS

GTIN 4013364054455, N.º de arancel aduanero (EU): 85359000, Peso bruto: 747.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Til kuglehoved Ø	25 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA

Til kuglehoved Ø	25 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
Materiale (trykplade)	Cu-legering/gal Sn

Se ha añadido el artículo 772322 a favoritos.

Ir a favoritos

El artículo 772322 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Kuglehovedklemme - fast, med håndtag

2 Productos

N.º art. 772313 KKH 20 HG

GTIN 4013364054448, N.º de arancel aduanero (EU): 85359000, Peso bruto: 400.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Til kuglehoved Ø	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA

Til kuglehoved Ø	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Max. kortslutningsstrøm Ik 0,5 s	33,5 kA
Max. kortslutningsstrøm Ik 1 s	23,7 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
Materiale (trykplade)	Cu-legering/gal Sn

Se ha añadido el artículo 772313 a favoritos.

Ir a favoritos

El artículo 772313 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772323 KKH 25 HG

GTIN 4013364054462, N.º de arancel aduanero (EU): 85359000, Peso bruto: 876.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Til kuglehoved Ø	25 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA

Til kuglehoved Ø	25 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
Materiale (trykplade)	Cu-legering/gal Sn

Se ha añadido el artículo 772323 a favoritos.

Ir a favoritos

El artículo 772323 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Jordingsklemme med vingemøtrik

2 Productos

N.º art. 775621 EAS EK FM 12

GTIN 4013364102545, N.º de arancel aduanero (EU): 85359000, Peso bruto: 311.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Dimensioner	M12
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA

Dimensioner	M12
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (tilslutningslaske)	E-Cu/gal Sn
Materiale (vingemøtrik)	Cu-legering/gal Sn

Se ha añadido el artículo 775621 a favoritos.

Ir a favoritos

El artículo 775621 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 775631 EAS EK FM 16

GTIN 4013364102552, N.º de arancel aduanero (EU): 85359000, Peso bruto: 290.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Dimensioner	M16
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA

Dimensioner	M16
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (tilslutningslaske)	E-Cu/gal Sn
Materiale (vingemøtrik)	Cu-legering/gal Sn

Se ha añadido el artículo 775631 a favoritos.

Ir a favoritos

El artículo 775631 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Jordingsklemme med vingeskrue

2 Productos

N.º art. 775626 EAS EK FS 12

GTIN 4013364102569, N.º de arancel aduanero (EU): 85359000, Peso bruto: 343.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Dimensioner	M12 x 15 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA

Dimensioner	M12 x 15 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (tilslutningslaske)	E-Cu/gal Sn
Materiale (vingemøtrik)	Cu-legering/gal Sn

Se ha añadido el artículo 775626 a favoritos.

Ir a favoritos

El artículo 775626 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 775636 EAS EK FS 16

GTIN 4013364102576, N.º de arancel aduanero (EU): 85359000, Peso bruto: 350.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Dimensioner	M16 x 15 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA

Dimensioner	M16 x 15 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (tilslutningslaske)	E-Cu/gal Sn
Materiale (vingemøtrik)	Cu-legering/gal Sn

Se ha añadido el artículo 775636 a favoritos.

Ir a favoritos

El artículo 775636 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Ringkraveklemme med vingeskrue

Til ringkravebolt.

1 Producto

N.º art. 790150 EAB RN 16 FS

GTIN 4013364005365, N.º de arancel aduanero (EU): 85359000, Peso bruto: 450.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Dimensioner	Ø16 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA
^*) For kabellængder > 4000 mm: max. op til 95 mm² (26,5 kA / 0,5 s).

Dimensioner	Ø16 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150^*) mm²
Max. kortslutningsstrøm Ik 0,5 s	42,0 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (tilslutningslaske)	E-Cu/gal Sn
Materiale (vingemøtrik)	Cu-legering/gal Sn
^*) For kabellængder > 4000 mm: max. op til 95 mm² (26,5 kA / 0,5 s).

Se ha añadido el artículo 790150 a favoritos.

Ir a favoritos

El artículo 790150 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

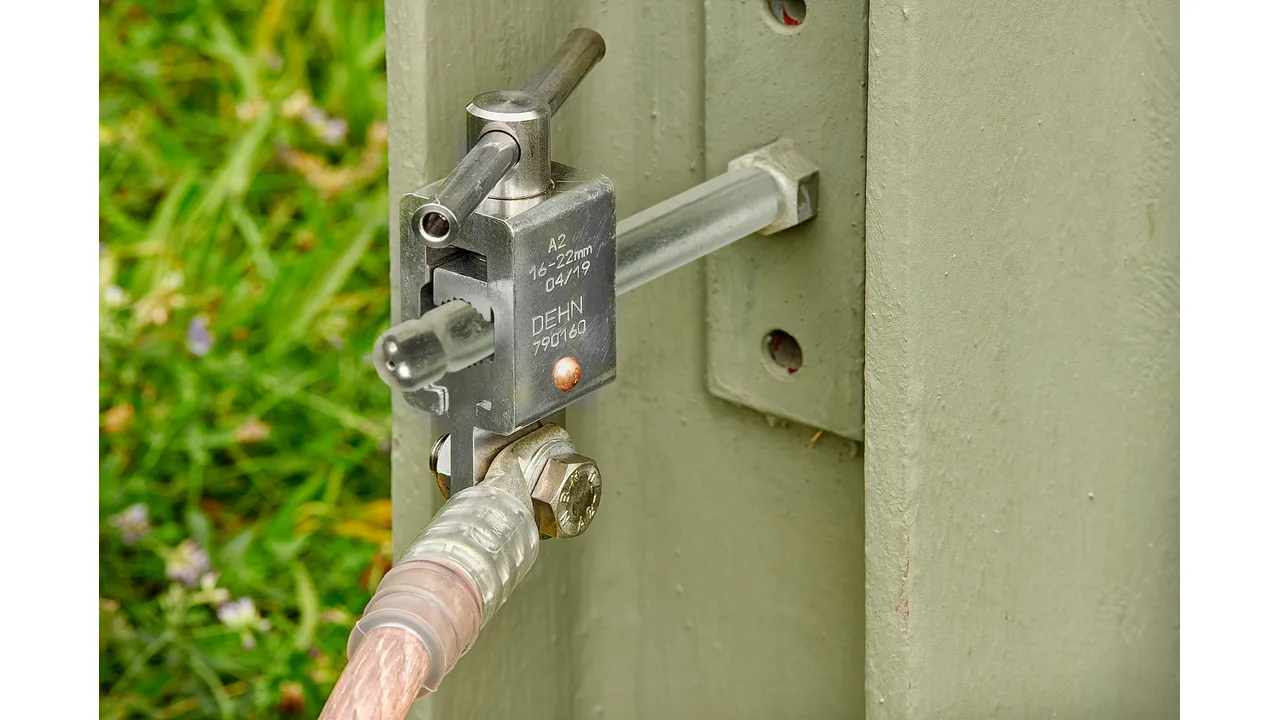

Ringkraveklemme med skruehåndtag

For ringkravebolt.

1 Producto

N.º art. 790160 EAB RN 16 SKN

GTIN 4013364018693, N.º de arancel aduanero (EU): 85359000, Peso bruto: 737.40 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Dimensioner	Ø16 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 150^**) mm²
Max. kortslutningsstrøm Ik 0,5 s	29,6 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA
^**) Max. kortslutningsstrøm på 29,6 kA, selv ved afkoblingstid I_k på 1s.

Dimensioner	Ø16 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 150^**) mm²
Max. kortslutningsstrøm Ik 0,5 s	29,6 kA
Max. kortslutningsstrøm Ik 1 s	29,6 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (tilslutningslaske)	E-Cu/gal Sn
^**) Max. kortslutningsstrøm på 29,6 kA, selv ved afkoblingstid I_k på 1s.

Se ha añadido el artículo 790160 a favoritos.

Ir a favoritos

El artículo 790160 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Skruetvingeklemme med skruehåndtag og fjederelement

Skruetvinge, fjederelement og langt skruehåndtag for sikker kontakt.

1 Producto

N.º art. 792190 EFK FL40 SKN

GTIN 4013364068315, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.32 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Klemmeområde	Op til 40 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 95 mm²
Max. kortslutningsstrøm Ik 0,5 s	26,5 kA
Max. kortslutningsstrøm Ik 1 s	18,7 kA

Klemmeområde	Op til 40 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 95 mm²
Max. kortslutningsstrøm Ik 0,5 s	26,5 kA
Max. kortslutningsstrøm Ik 1 s	18,7 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	GT/gal Zn
Materiale (spindel)	Ms/gal Zn
Materiale (kontaktflade)	Stål, hærdet/forniklet
Materiale (fjeder)	Fjederstål

Se ha añadido el artículo 792190 a favoritos.

Ir a favoritos

El artículo 792190 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Skruetvingeklemme med skruehåndtag

Skruetvinge, fjederelement og langt skruehåndtag for sikker kontakt.

1 Producto

N.º art. 792030 EFK FL30 SKN

GTIN 4013364005853, N.º de arancel aduanero (EU): 85359000, Peso bruto: 610.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Datos técnicos

Klemmeområde	Op til 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 50 mm²
Max. kortslutningsstrøm Ik 0,5 s	14,0 kA
Max. kortslutningsstrøm Ik 1 s	9,9 kA

Klemmeområde	Op til 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 50 mm²
Max. kortslutningsstrøm Ik 0,5 s	14,0 kA
Max. kortslutningsstrøm Ik 1 s	9,9 kA
Standard	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturområde	–25 °C ... +55 °C
Materiale (klemmehus)	GT/gal Zn
Materiale (spindel)	Ms/gal Zn
Materiale (kontaktflade)	Stål, hærdet/forniklet
Materiale (fjeder)	Fjederstål

Se ha añadido el artículo 792030 a favoritos.

Ir a favoritos

El artículo 792030 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Jordingsklemmer til koblingsanlæg og luftledninger

Detalles

Universaljordingsklemme med vingeskrue

N.º art. 774034 UEK 25 FS

Debe estar registrado para descargar 774034.stp.

Debe estar registrado para descargar 774034.igs.

Debe estar registrado para descargar 774034.jt.

Debe estar registrado para descargar 774034.dwg.

Debe estar registrado para descargar 774034m_D.dxf.

Se ha añadido el artículo 774034 a favoritos.

El artículo 774034 ha sido añadido a la cesta de compra.

N.º art. 774130 UEK 30 FS

Se ha añadido el artículo 774130 a favoritos.

El artículo 774130 ha sido añadido a la cesta de compra.

Universaljordingsklemme med håndtag

N.º art. 774234 UEK 25 HG

Debe estar registrado para descargar 774234.stp.

Debe estar registrado para descargar 774234.igs.

Debe estar registrado para descargar 774234.jt.

Debe estar registrado para descargar 774234.dwg.

Debe estar registrado para descargar 774234m_D.dxf.

Se ha añadido el artículo 774234 a favoritos.

El artículo 774234 ha sido añadido a la cesta de compra.

N.º art. 774330 UEK 30 HG

Debe estar registrado para descargar 774330.stp.

Debe estar registrado para descargar 774330.igs.

Debe estar registrado para descargar 774330.jt.

Debe estar registrado para descargar 774330.dwg.

Debe estar registrado para descargar 774330m_E_Klemmbereich.dxf.

Se ha añadido el artículo 774330 a favoritos.

El artículo 774330 ha sido añadido a la cesta de compra.

Universaljordingsklemme med skruehåndtag

N.º art. 774434 UEK 25 SKN

Se ha añadido el artículo 774434 a favoritos.

El artículo 774434 ha sido añadido a la cesta de compra.

N.º art. 774530 UEK 30 SKN

Se ha añadido el artículo 774530 a favoritos.

El artículo 774530 ha sido añadido a la cesta de compra.

Kuglehovedklemme - fast, med vingeskrue

N.º art. 772312 KKH 20 FS

Se ha añadido el artículo 772312 a favoritos.

El artículo 772312 ha sido añadido a la cesta de compra.

N.º art. 772322 KKH 25 FS

Se ha añadido el artículo 772322 a favoritos.

El artículo 772322 ha sido añadido a la cesta de compra.

Kuglehovedklemme - fast, med håndtag

N.º art. 772313 KKH 20 HG

Debe estar registrado para descargar 772313.stp.

Debe estar registrado para descargar 772313.igs.

Debe estar registrado para descargar 772313.jt.

Debe estar registrado para descargar 772313.dwg.

Debe estar registrado para descargar 772313m_D.dxf.

Se ha añadido el artículo 772313 a favoritos.

El artículo 772313 ha sido añadido a la cesta de compra.

N.º art. 772323 KKH 25 HG

Debe estar registrado para descargar 772323.stp.

Debe estar registrado para descargar 772323.igs.

Debe estar registrado para descargar 772323.jt.

Debe estar registrado para descargar 772323.dwg.

Debe estar registrado para descargar 772323m_D.dxf.

Se ha añadido el artículo 772323 a favoritos.

El artículo 772323 ha sido añadido a la cesta de compra.

Jordingsklemme med vingemøtrik

N.º art. 775621 EAS EK FM 12

Debe estar registrado para descargar 775621.stp.

Debe estar registrado para descargar 775621.igs.

Debe estar registrado para descargar 775621.jt.

Debe estar registrado para descargar 775621.dwg.

Debe estar registrado para descargar 775621m_D.dxf.

Se ha añadido el artículo 775621 a favoritos.

El artículo 775621 ha sido añadido a la cesta de compra.

N.º art. 775631 EAS EK FM 16

Se ha añadido el artículo 775631 a favoritos.

El artículo 775631 ha sido añadido a la cesta de compra.

Jordingsklemme med vingeskrue

N.º art. 775626 EAS EK FS 12

Se ha añadido el artículo 775626 a favoritos.

El artículo 775626 ha sido añadido a la cesta de compra.

N.º art. 775636 EAS EK FS 16

Se ha añadido el artículo 775636 a favoritos.
