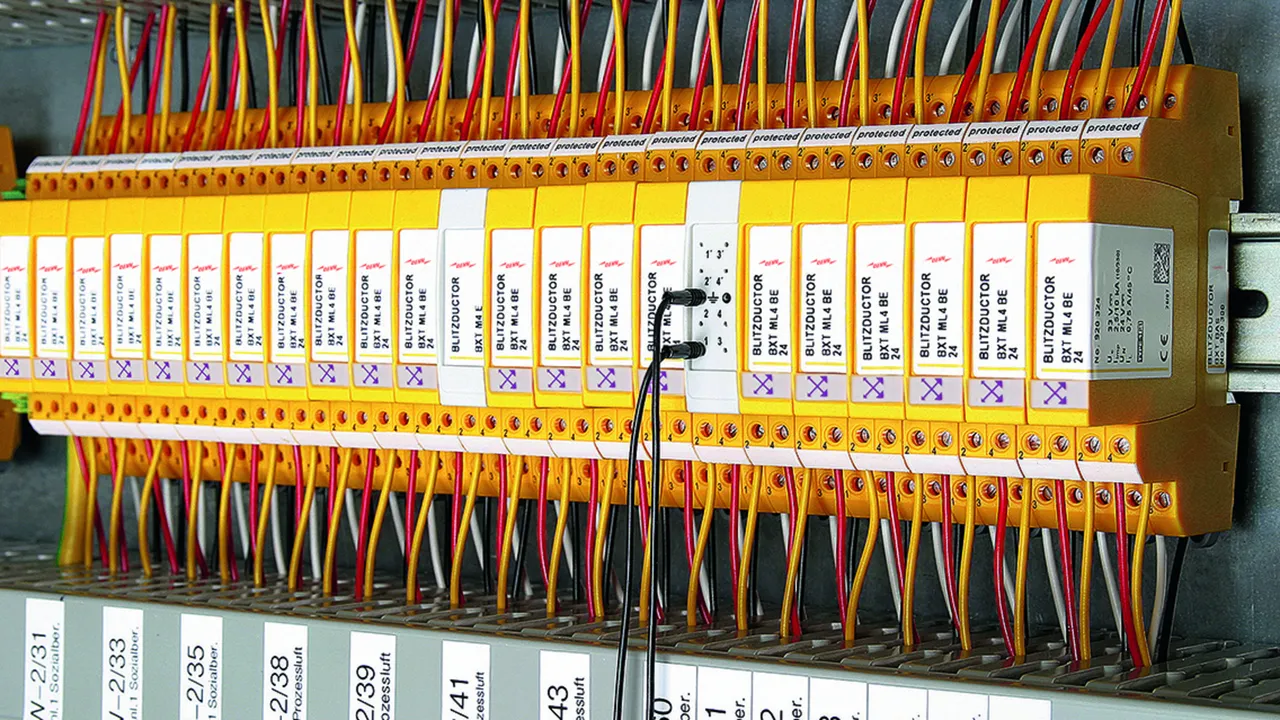

BLITZDUCTOR XT – Ableiter-Module

Kombinierter Blitzstrom- und Überspannungs-Ableiter
  • Höchstes Ableitvermögen für zwei-, drei- oder vierpolige Schnittstellen
  • Blitzstromtragfähig bis 10 kA (10/350 µs)
  • Niedriger Schutzpegel, auch für Endgeräteschutz geeignet
Mit integrierter LifeCheck-Überwachung
  • Ermöglicht die Ableiterprüfung im laufenden Betrieb
  • Erkennt eine Vorbelastung des Ableiters
  • Hohe Signalverfügbarkeit durch vorbeugenden Ableiteraustausch
Ableiter teilbar in Schutzmodul und Basisteil
  • Vibrations- und schockgeprüft für den sicheren Betrieb
  • Alle Schutzkomponenten im Ableiter-Modul integriert
  • Zwei universelle Basisteile wahlweise mit / ohne Signaltrennung verfügbar
  • Minimaler Platzbedarf, 4 Einzeladern oder 2 Doppel­adern auf 12 mm Baubreite

Detalles

Zweiteiliger Aufbau mit universellem Basisteil und anwendungsspezifischem Ableiter-Modul.
lorem ipsum
EMV-Federklemme als Zubehör für dauerhafte, niederimpedante Schirmkontaktierung.
lorem ipsum
Alle Schutzelemente im Steckmodul integriert und LifeCheck überwacht.
lorem ipsum
Vibrations- und verpolungssichere Modulverrastung.
lorem ipsum

BXT ML4 B 180

Platzsparendes vierpoliges Blitzstrom-Ableiter-Modul mit RFID-LifeCheck für nahezu alle Anwendungen. Einsetzbar in Verbindung mit nachgeordnetem Überspannungs-Ableiter Q oder Kombi-Ableiter niedrigerer oder gleicher Spannungsebene. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920310 BXT ML4 B 180

GTIN 4013364109124, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.60 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Blitzstrom-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 B 180
Blitzstrom-Ableiter-Schutzmodul
der Ableiterklasse Type 1 /P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und
energetisch koordiniert nach
IEC 61643-22 zum Schutz von 4 Einzeladern
Mit integriertem LifeCheckfür berührungs-
lose Ableiterprüfung Einsteckbar
in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 180 V
Nennstrom bei 45 °C: 1,2 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 B 180
Art.-Nr.: 920310
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse H
Höchste Dauerspannung DC (UC ) 180 V
Nennstrom bei 45 °C (IL ) 1,2 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 0,4 Ohm
Zulassungen CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920310 a favoritos.

Ir a favoritos

El artículo 920310 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BE 5 – BE 180

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

7 Productos

N.º art. 920320 BXT ML4 BE 5

GTIN 4013364109032, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.00 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BE 5
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz von 4 Einzeladern.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung
Einsteckbarin Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 6 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BE 5
Art.-Nr.: 920320
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 6 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-PG (fG ) 1,0 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920320 a favoritos.

Ir a favoritos

El artículo 920320 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920322 BXT ML4 BE 12

GTIN 4013364109049, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.70 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BE 12
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz von 4 Einzeladern .
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 15 V
Nennstrom bei 45 °C: 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BE 12
Art.-Nr.: 920322
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 15 V
Nennstrom bei 45 °C (IL ) 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,8 Ohm
Grenzfrequenz Ad-PG (fG ) 2,7 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920322 a favoritos.

Ir a favoritos

El artículo 920322 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920324 BXT ML4 BE 24

GTIN 4013364109056, N.º de arancel aduanero (EU): 85363010, Peso bruto: 45.00 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BE 24
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz von 4 Einzeladern.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 33 V
Nennstrom bei 45 °C: 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BE 24
Art.-Nr.: 920324
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 33 V
Nennstrom bei 45 °C (IL ) 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,8 Ohm
Grenzfrequenz Ad-PG (fG ) 6,8 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920324 a favoritos.

Ir a favoritos

El artículo 920324 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920336 BXT ML4 BE 36

GTIN 4013364118539, N.º de arancel aduanero (EU): 85363010, Peso bruto: 47.50 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BE 36
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz von 4 Einzeladern.
Mit integriertem LifeCheck für berührungsose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 45 V
Nennstrom bei 45 °C: 1,8 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BE 36
Art.-Nr.: 920336
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 45 V
Nennstrom bei 45 °C (IL ) 1,8 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 0,43 Ohm
Grenzfrequenz Ad-PG (fG ) 3,8 MHz
Zulassungen UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920336 a favoritos.

Ir a favoritos

El artículo 920336 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920325 BXT ML4 BE 48

GTIN 4013364109063, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.20 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BE 48
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz von 4 Einzeladern.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 54 V
Nennstrom bei 45 °C: 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BE 48
Art.-Nr.: 920325
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 54 V
Nennstrom bei 45 °C (IL ) 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,8 Ohm
Grenzfrequenz Ad-PG (fG ) 8,7 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920325 a favoritos.

Ir a favoritos

El artículo 920325 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920326 BXT ML4 BE 60

GTIN 4013364109070, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.00 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BE 60
Überspannungs-Ableiter-Schutzmodul
der Ableiterklasse Type 2 / P1 BLITZDUCTOR SP,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz von 4 Einzeladern.
Mit integeriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbarin Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 70 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BE 60
Art.-Nr.: 920326
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 70 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-PG (fG ) 9,0 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920326 a favoritos.

Ir a favoritos

El artículo 920326 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920327 BXT ML4 BE 180

GTIN 4013364109087, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.30 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BE 180
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P2 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz von 4 Einzeladern.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 180 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BE 180
Art.-Nr.: 920327
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse L
Höchste Dauerspannung DC (UC ) 180 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-PG (fG ) 25,0 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920327 a favoritos.

Ir a favoritos

El artículo 920327 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BD 5 – BD 180

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier symmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

6 Productos

N.º art. 920340 BXT ML4 BD 5

GTIN 4013364108967, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.10 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BD 5
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz zweier Doppeladern.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 6,0 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BD 5
Art.-Nr.: 920340
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 6,0 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 1,0 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920340 a favoritos.

Ir a favoritos

El artículo 920340 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920342 BXT ML4 BD 12

GTIN 4013364108974, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.30 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BD 12
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz zweier Doppeladern.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 15 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BD 12
Art.-Nr.: 920342
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 15 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 2,8 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920342 a favoritos.

Ir a favoritos

El artículo 920342 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920344 BXT ML4 BD 24

GTIN 4013364108981, N.º de arancel aduanero (EU): 85363010, Peso bruto: 45.30 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BD 24
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz zweier Doppeladern.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 33 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BD 24
Art.-Nr.: 920344
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 33 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 7,8 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920344 a favoritos.

Ir a favoritos

El artículo 920344 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920345 BXT ML4 BD 48

GTIN 4013364108998, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.50 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BD 48
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz zweier Doppeladern.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 54 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BD 48
Art.-Nr.: 920345
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 54 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 8,7 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920345 a favoritos.

Ir a favoritos

El artículo 920345 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920346 BXT ML4 BD 60

GTIN 4013364109001, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.70 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BD 60
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz zweier Doppeladern.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 70 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BD 60
Art.-Nr.: 920346
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 70 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 11,0 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920346 a favoritos.

Ir a favoritos

El artículo 920346 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920347 BXT ML4 BD 180

GTIN 4013364109018, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.50 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BD 180
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz zweier Doppeladern.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 180 V
Nennstrom bei 45 °C: 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BD 180
Art.-Nr.: 920347
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse L
Höchste Dauerspannung DC (UC ) 180 V
Nennstrom bei 45 °C (IL ) 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,8 Ohm
Grenzfrequenz Ad-Ad (fG ) 25,0 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920347 a favoritos.

Ir a favoritos

El artículo 920347 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BPD 24

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 2 Doppeladern in 24 V DC-Systemen. Einsatz auch bei geerdetem Minuspol geeignet. Integrierte PTC-Widerstände ermöglichen ein sicheres Rücksetzen des Ableiters nach Störbeeinflussung im Anlagenkreis mit Kurzschlussströmen bis 40 A.

1 Producto

N.º art. 920314 BXT ML4 BPD 24

GTIN 4013364261396, N.º de arancel aduanero (EU): 85363010, Peso bruto: 39.66 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BPD 24
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 /
P1 BLITZDUCTOR XT, geprüft nach EN 61643-21 und
energetisch koordiniert nach IEC 61643-22 zum Schutz
von 2 Doppeladern in 24 V DC Systemen. Einsatz auch
bei geerdetem Minuspol geeignet. Mit integrierten PTC
Widerständen für einen Überstromschutz bis 40 A.
Anzeige mittels integriertem LifeCheck für berührungs- lose Ableiterprüfung. Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 33 V
Nennstrom bei 70 °C: 0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BPD 24
Art.-Nr.: 920314
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 33 V
Nennstrom bei 70 °C (IL ) 0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader typ. 10 Ohm
Grenzfrequenz Ad-Ad (fG ) 4 MHz
Zulassungen SIL

Se ha añadido el artículo 920314 a favoritos.

Ir a favoritos

El artículo 920314 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BC 5 / 24

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von bis zu 4 erdpotentialfreien Einzeladern mit gemeinsamem Bezugspotential. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

2 Productos

N.º art. 920350 BXT ML4 BC 5

GTIN 4013364109131, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.60 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 BC 5
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz von 4 erdfreien Einzeladern mit gemeinsamem Bezugspotential. Mit integriertem LifeCheck für berührungslosen Ableiterprüfung
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 6,0 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BC 5
Art.-Nr.: 920350
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 6,0 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 1,0 MHz
Zulassungen CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920350 a favoritos.

Ir a favoritos

El artículo 920350 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920354 BXT ML4 BC 24

GTIN 4013364109148, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.90 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 BC 24
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22 zum Schutz von 4 erdfreien Einzeladern mit gemeinsamem Bezugspotential. Mit integriertem LifeCheck für berührungalose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 33 V
Nennstrom bei 45 °C: 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BC 24
Art.-Nr.: 920354
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 33 V
Nennstrom bei 45 °C (IL ) 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,8 Ohm
Grenzfrequenz Ad-Ad (fG ) 5,7 MHz
Zulassungen CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920354 a favoritos.

Ir a favoritos

El artículo 920354 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BE C 12 / 24

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 2 Doppeladern symmetrischer Schnittstellen mit Eingangs-Diodenschutzbeschaltung, Stromschleifen (TTY) und Optokoppler-Eingängen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

2 Productos

N.º art. 920362 BXT ML4 BE C 12

GTIN 4013364120587, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.20 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 BE C 12
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1 BLITZDUCTOR XT, vierpolig,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz symmetrischer Schnittstellen mit Eingangs-Diodenschutzbeschaltung,
Stromschleifen und Optokoppler-Eingängen.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 15 V
Nennstrom bei 80 °C: 0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BE C 12
Art.-Nr.: 920362
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 15 V
Nennstrom bei 80 °C (IL ) 0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 13,8 Ohm
Grenzfrequenz Ad-PG (fG ) 0,85 MHz
Zulassungen ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920362 a favoritos.

Ir a favoritos

El artículo 920362 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920364 BXT ML4 BE C 24

GTIN 4013364109155, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.70 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 BE C 24
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1 BLITZDUCTOR XT, vierpolig,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz symmetrischer Schnittstellen mit Eingangs-Diodenschutzbeschaltung,
Stromschleifen und Optokoppler-Eingängen.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 33 V
Nennstrom bei 80 °C: 0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BE C 24
Art.-Nr.: 920364
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 33 V
Nennstrom bei 80 °C (IL ) 0,1 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 28,8 Ohm
Grenzfrequenz Ad-PG (fG ) 1,7 MHz
Zulassungen CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920364 a favoritos.

Ir a favoritos

El artículo 920364 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BE HF 5

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie hochfrequenter Übertragungen ohne galvanische Trennung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920370 BXT ML4 BE HF 5

GTIN 4013364109117, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.00 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 BE HF 5
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22,
zum Schutz zweier Doppeladern. Für hohe Datenraten geeignet.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 6,0 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BE HF 5
Art.-Nr.: 920370
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 6,0 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-PG (fG ) 100,0 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920370 a favoritos.

Ir a favoritos

El artículo 920370 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BD HF 5 / 24

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier hochfrequenter Bussysteme oder 2-Draht-Videoübertragungen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

2 Productos

N.º art. 920371 BXT ML4 BD HF 5

GTIN 4013364109094, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.80 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 BD HF 5
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und
energetisch koordiniert nach
IEC 61643-22 zum Schutz zweier
Doppeladern. Für hohe Datenraten geeignet.
Mit integriertem LifeCheck für berührungs-
lose Ableiterprüfung. Einsteckbar
in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 6,0 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BD HF 5
Art.-Nr.: 920371
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 6,0 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 100,0 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920371 a favoritos.

Ir a favoritos

El artículo 920371 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920375 BXT ML4 BD HF 24

GTIN 4013364109100, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.00 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 BD HF 24
Kombi-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und
energetisch koordiniert nach
IEC 61643-22 zum Schutz zweier
Doppeladern. Für hohe Datenraten geeignet.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 33 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BD HF 24
Art.-Nr.: 920375
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 33 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 100,0 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920375 a favoritos.

Ir a favoritos

El artículo 920375 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 MY 110 / 250

Platzsparendes Überspannungs-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 4 Adern mehradriger Signalschnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

2 Productos

N.º art. 920388 BXT ML4 MY 110

GTIN 4013364137370, N.º de arancel aduanero (EU): 85363010, Peso bruto: 34.70 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 MY 110
Überspannungs-Ableiter-Schutzmodul der
Ableiterklasse Type 2 / P2 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert
nach IEC 61643-22 zum Schutz von zwei symmetrischen
Schnittstellen mit galvanischer Trennung. Mit integriertem
LifeCheck für berührungslose Ableiterprüfung. Einsteckbar
in Basisteil BXT BAS / BSP BAS 4.
Nennstrom bei 80 °C: 3,0 A

Fabrikat: DEHN
Typ: BXT ML4 MY 110
Art.-Nr.: 920388
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse U
Höchste Dauerspannung DC Ader-Ader (UC ) 170 V
Höchste Dauerspannung DC Ader-PG (UC ) 85 V
Nennstrom bei 80 °C (IL ) 3,0 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 10 kA
Grenzfrequenz Ad-Ad (fG ) 4,5 MHz
Zulassungen SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920388 a favoritos.

Ir a favoritos

El artículo 920388 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920389 BXT ML4 MY 250

GTIN 4013364118447, N.º de arancel aduanero (EU): 85363010, Peso bruto: 36.70 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 MY 250
Überspannungs-Ableiter-Schutzmodul der Ableiterklasse Type 2 / P3 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz von zwei symmetrischen Schnittstellen mit galvanischer Trennung.
Mit integriertem LifeCheck berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Nennstrom bei 80 °C: 3,0 A

Fabrikat: DEHN
Typ: BXT ML4 MY 250
Art.-Nr.: 920389
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse V
Höchste Dauerspannung DC Ader-Ader (UC ) 620 V
Höchste Dauerspannung DC Ader-PG (UC ) 320 V
Nennstrom bei 80 °C (IL ) 3,0 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 10 kA
Grenzfrequenz Ad-Ad (fG ) 20,0 MHz
Zulassungen SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920389 a favoritos.

Ir a favoritos

El artículo 920389 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BE BD 24

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 2 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen und 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / MCM.

1 Producto

N.º art. 920334 BXT ML4 BE BD 24

GTIN 4013364152229, N.º de arancel aduanero (EU): 85363010, Peso bruto: 29.59 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML4 BE BD 24
Überspannungs-Ableiter-Schutzmodul der
Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert
nach IEC 61643-22 zum Schutz von zwei Einzeladern
mit gemeinsamen Bezugspotential sowie unsymmetrischer
Schnittstellen und einer Doppelader erdpotentialfreier
symetrischer Schnitstellen. Mit integriertem
LifeCheck für berührungslose Ableiterprüfung. Einsteckbar
in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 33 V
Nennstrom bei 45 °C: 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML4 BE BD 24
Art.-Nr.: 920334
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 33 V
Nennstrom bei 45 °C (IL ) 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA

Se ha añadido el artículo 920334 a favoritos.

Ir a favoritos

El artículo 920334 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BD 180

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920247 BXT ML2 BD 180

GTIN 4013364116078, N.º de arancel aduanero (EU): 85363010, Peso bruto: 49.60 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BD 180
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P2 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert
nach IEC 61643-22 zum Schutz einer Doppeladern.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 180 V
Nennstrom bei 45 °C: 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BD 180
Art.-Nr.: 920247
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse L
Höchste Dauerspannung DC (UC ) 180 V
Nennstrom bei 45 °C (IL ) 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,8 Ohm
Grenzfrequenz Ad-Ad (fG ) 25,0 MHz
Zulassungen CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920247 a favoritos.

Ir a favoritos

El artículo 920247 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BD S 5 – BD S 48

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

4 Productos

N.º art. 920240 BXT ML2 BD S 5

GTIN 4013364118348, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.50 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BD S 5
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 undenergetisch koordiniert nach IEC 61643-22
zum Schutz einer Doppelader, wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 6,0 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BD S 5
Art.-Nr.: 920240
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 6,0 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 1,0 MHz
Zulassungen CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920240 a favoritos.

Ir a favoritos

El artículo 920240 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920242 BXT ML2 BD S 12

GTIN 4013364118362, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.60 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BD S 12
Kombi-Ableiter-Schutzmodul derAbleiterklasse Type 1 / P1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 undenergetisch koordiniert nach IEC 61643-22
zum Schutz einer Doppelader, wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 15 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BD S 12
Art.-Nr.: 920242
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 15 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 2,8 MHz
Zulassungen CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920242 a favoritos.

Ir a favoritos

El artículo 920242 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920244 BXT ML2 BD S 24

GTIN 4013364117792, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.80 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BD S 24
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz einer Doppelader, wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 33 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BD S 24
Art.-Nr.: 920244
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 33 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 7,8 MHz
Zulassungen CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920244 a favoritos.

Ir a favoritos

El artículo 920244 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920245 BXT ML2 BD S 48

GTIN 4013364118386, N.º de arancel aduanero (EU): 85363010, Peso bruto: 43.20 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BD S 48
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz einer Doppelader, wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 54 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BD S 48
Art.-Nr.: 920245
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 54 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 8,7 MHz
Zulassungen CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920245 a favoritos.

Ir a favoritos

El artículo 920245 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BE S 5 – BE S 48

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 2 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

5 Productos

N.º art. 920220 BXT ML2 BE S 5

GTIN 4013364118331, N.º de arancel aduanero (EU): 85363010, Peso bruto: 43.40 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BE S 5
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz von 2 Einzeladern, wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 6,0 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BE S 5
Art.-Nr.: 920220
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 6,0 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-PG (fG ) 1,0 MHz
Zulassungen CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920220 a favoritos.

Ir a favoritos

El artículo 920220 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920222 BXT ML2 BE S 12

GTIN 4013364118355, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.90 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BE S 12
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz von 2 Einzeladern, wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 15 V
Nennstrom bei 45 °C: 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BE S 12
Art.-Nr.: 920222
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 15 V
Nennstrom bei 45 °C (IL ) 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,8 Ohm
Grenzfrequenz Ad-PG (fG ) 2,7 MHz
Zulassungen CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920222 a favoritos.

Ir a favoritos

El artículo 920222 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920224 BXT ML2 BE S 24

GTIN 4013364117785, N.º de arancel aduanero (EU): 85363010, Peso bruto: 44.00 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BE S 24
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz von 2 Einzeladern, wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 33 V
Nennstrom bei 45 °C: 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BE S 24
Art.-Nr.: 920224
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 33 V
Nennstrom bei 45 °C (IL ) 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,8 Ohm
Grenzfrequenz Ad-PG (fG ) 6,8 MHz
Zulassungen CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920224 a favoritos.

Ir a favoritos

El artículo 920224 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920226 BXT ML2 BE S 36

GTIN 4013364142121, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.10 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BE S 36
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz von 2 Einzeladern, wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 45 V
Nennstrom bei 45 °C: 1,8 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BE S 36
Art.-Nr.: 920226
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 45 V
Nennstrom bei 45 °C (IL ) 1,8 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 0,43 Ohm
Grenzfrequenz Ad-PG (fG ) 3,8 MHz
Zulassungen UL 497B, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920226 a favoritos.

Ir a favoritos

El artículo 920226 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920225 BXT ML2 BE S 48

GTIN 4013364118379, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.60 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BE S 48
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz von 2 Einzeladern, wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 54 V
Nennstrom bei 45 °C: 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BE S 48
Art.-Nr.: 920225
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 54 V
Nennstrom bei 45 °C (IL ) 0,75 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,8 Ohm
Grenzfrequenz Ad-PG (fG ) 8,7 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920225 a favoritos.

Ir a favoritos

El artículo 920225 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BE HFS 5

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 1 Doppelader hochfrequenter Übertragungen ohne galvanische Trennung, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920270 BXT ML2 BE HFS 5

GTIN 4013364117549, N.º de arancel aduanero (EU): 85363010, Peso bruto: 28.60 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BE HFS 5
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz von 2 Einzeladern, wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 6,0 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BE HFS 5
Art.-Nr.: 920270
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 6,0 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-PG (fG ) 100,0 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920270 a favoritos.

Ir a favoritos

El artículo 920270 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BD HFS 5

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier hochfrequenter Bussysteme oder Videoübertragungen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920271 BXT ML2 BD HFS 5

GTIN 4013364117556, N.º de arancel aduanero (EU): 85363010, Peso bruto: 28.60 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BD HFS 5
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz einer Doppelader.
Für hohe Datenraten geeignet, wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührunglose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 6,0 V
Nennstrom bei 45 °C: 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BD HFS 5
Art.-Nr.: 920271
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 6,0 V
Nennstrom bei 45 °C (IL ) 1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 1,0 Ohm
Grenzfrequenz Ad-Ad (fG ) 100,0 MHz
Zulassungen CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920271 a favoritos.

Ir a favoritos

El artículo 920271 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 B 180

Platzsparendes zweipoliges Blitzstrom-Ableiter-Modul mit RFID-LifeCheck und Schirmerdung für nahezu alle Anwendungen. Einsetzbar in Verbindung mit nachgeordnetem Überspannungs-Ableiter Q oder Kombi-Ableiter niedrigerer oder gleicher Spannungsebene. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920211 BXT ML2 B 180

GTIN 4013364120570, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.40 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Blitzstrom-Ableiter-Modul mit Life Check BLITZDUCTOR XT BXT ML2 B 180
Blitzstrom-Ableiter-Schutzmodul der Ableiterklasse Type 1, BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz von 2 Einzeladern. Mit integriertem LifeCheck für berührunglose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 180 V
Nennstrom bei 45 °C: 1,2 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 10 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 B 180
Art.-Nr.: 920211
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse H
Höchste Dauerspannung DC (UC ) 180 V
Nennstrom bei 45 °C (IL ) 1,2 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 0,4 Ohm
Zulassungen CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920211 a favoritos.

Ir a favoritos

El artículo 920211 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BD DL S 15

Platzsparendes Kombi-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen, speziell koordiniert auf die Anforderungen des Dupline-Bus, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920243 BXT ML2 BD DL S 15

GTIN 4013364126732, N.º de arancel aduanero (EU): 85363010, Peso bruto: 28.30 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT BXT ML2 BD DL S 15
Kombi-Ableiter-Schutzmodul der Ableiterklasse
Type 1 / P1 geprüft nach EN 61643-21 und energetisch koordiniert nach IEC 61643-22
zum Schutz einer Doppelader symmetrischer Schnittstellen, speziell auf
Dupline-Bus abgestimmt; wahlweise indirekte oder direkte Schirmerdung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 17 V
Nennstrom bei 70 °C: 0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT ML2 BD DL S 15
Art.-Nr.: 920243
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 17 V
Nennstrom bei 70 °C (IL ) 0,4 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 2,2 Ohm
Grenzfrequenz Ad-Ad (fG ) 2,7 MHz
Zulassungen ATEX, IECEx, CSA & USA Hazloc, SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920243 a favoritos.

Ir a favoritos

El artículo 920243 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 MY 250

Platzsparendes Überspannungs-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 2 Adern mehradriger Signalschnittstellen bis zu 250 V AC. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920289 BXT ML2 MY 250

GTIN 4013364135840, N.º de arancel aduanero (EU): 85363010, Peso bruto: 29.20 g, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Überspannungs-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT ML2 MY 250
Überspannungs-Ableiter-Schutzmodul der Ableiterklasse Type 2 / P3 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz von einer symmetrischen Schnittstellen mit galvanischer Trennung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Nennstrom bei 80 °C: 3,0 A

Fabrikat: DEHN
Typ: BXT ML2 MY 250
Art.-Nr.: 920289
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse V
Höchste Dauerspannung DC Ader-Ader (UC ) 620 V
Höchste Dauerspannung DC Ader-PG (UC ) 320 V
Nennstrom bei 80 °C (IL ) 3,0 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 5 kA
Grenzfrequenz Ad-Ad (fG ) 20,0 MHz
Zulassungen SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920289 a favoritos.

Ir a favoritos

El artículo 920289 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 MY E 110

Platzsparendes Überspannungs-Ableiter-Modul mit RFID-LifeCheck zum Schutz von 2 Adern mehradriger Signalschnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920288 BXT ML2 MY E 110

GTIN 4013364137363, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.60 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Überspannungs-Ableiter-Modul mit LifeCheck BLITZDUCTOR XT ML2 MY E 110
Überspannungs-Ableiter-Schutzmodul der Ableiterklasse Type 2 / P2 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert nach
IEC 61643-22 zum Schutz von zwei symmetrischen Schnittstellen mit galvanischer Trennung.
Mit integriertem LifeCheck für berührungslose Ableiterprüfung.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Nennstrom bei 80 °C: 3,0 A

Fabrikat: DEHN
Typ: BXT ML2 MY E 110
Art.-Nr.: 920288
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse U
Höchste Dauerspannung DC Ader-Ader (UC ) 170 V
Höchste Dauerspannung DC Ader-PG (UC ) 85 V
Nennstrom bei 80 °C (IL ) 3,0 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 5 kA
Serienimpedanz pro Ader 0 Ohm
Grenzfrequenz Ad-Ad (fG ) 4,5 MHz
Zulassungen SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920288 a favoritos.

Ir a favoritos

El artículo 920288 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT M2 BD HC5A 24

Platzsparendes Kombi-Ableiter-Modul zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen. Das Modul ist abgestimmt auf Schnittstellen mit DC-Strömen bis 5 A, z. B. für die Steuerung von motorbetriebenen Stellantrieben mit hohen Anlauf- und Betriebsströmen.

1 Producto

N.º art. 920296 BXT M2 BD HC5A 24

GTIN 4013364340015, N.º de arancel aduanero (EU): 85363010, Peso bruto: 28.00 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter-Modul BLITZDUCTOR XT BXT M2 BD HC5A 24
Kombi-Ableiter-Schutzmodul der Ableiterklasse Type 1 / P1 BLITZDUCTOR XT,
geprüft nach EN 61643-21 und energetisch koordiniert
nach IEC 61643-22 zum Schutz einer Doppeladern.
Einsteckbar in Basisteil BXT BAS / BSP BAS 4.
Höchste Dauerspannung DC: 36 V
Nennstrom: 5 A
D1 Blitzstoßstrom (10/350 µs) gesamt: 5 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader: 2,5 kA

Fabrikat: DEHN
Typ: BXT M2 BD HC5A 24
Art.-Nr.: 920296
oder gleichwertig.

Certificados



Datos técnicos

Ableiterklasse M
Höchste Dauerspannung DC (UC ) 36 V
Nennstrom (IL ) 5 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp ) 5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In ) 20 kA
Serienimpedanz pro Ader 0 Ohm
Grenzfrequenz Ad-Ad (fG ) 1,56 MHz
Zulassungen SIL
*) Details siehe: www.dehn.de

Se ha añadido el artículo 920296 a favoritos.

Ir a favoritos

El artículo 920296 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
back to top
