Phasenseitige Anschlusselemente für Freileitungen

Zur phasenseitigen Bestückung von ein- und dreipoligen Erdungs- und Kurzschließseilen in der Freileitung
Mit Einhängehilfe zum zielsicheren Einhängen an Leiterseilen
Einfaches Einhängen durch Federvorspannung
Mit Verdrehungsschutz Ausführung PK1 bzw. PK2 und langer Schraubspindel mit Querstift
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Detalles

Presskabelschuhe Ausführung **PK1:**
Aussparung am Kabelschuh als Verdrehungsschutz (Standardausführung).

lorem ipsum — Presskabelschuhe Ausführung **PK1:**
Aussparung am Kabelschuh als Verdrehungsschutz (Standardausführung).

Presskabelschuhe Ausführung **PK2:**
Ohne Aussparung am Kabelschuh für Anschließteile anderer Hersteller auf Anfrage lieferbar.

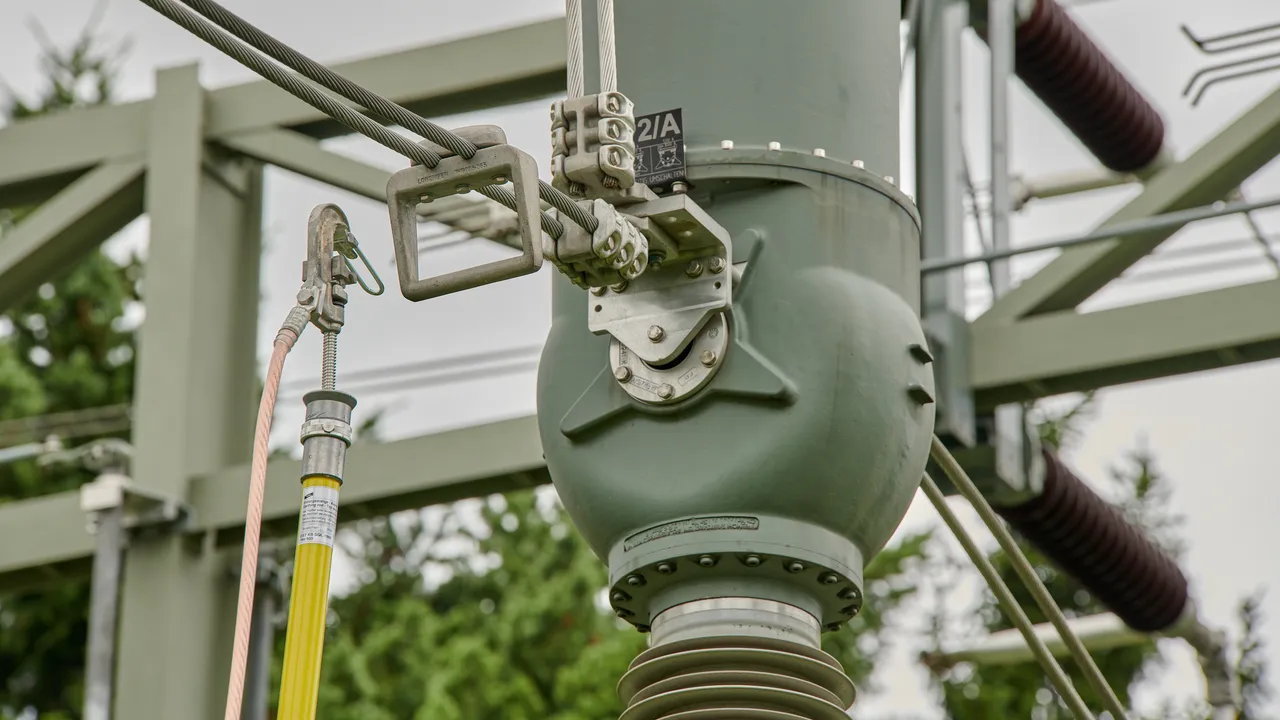

Phasenschraubklemme mit fest angebauter Einhängehilfe zum zielsicheren Einhängen.

Klemme mit langer Spindel und Erdungsstange mit Alu-Trichterkupplung.

Phasenschraubklemme mit Federvorspannung.

Phasenschraubklemme Normalausführung

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Productos

N.º art. 784201 PSK 4 30 SQL

GTIN 4013364006591, N.º de arancel aduanero (EU): 85359000, Peso bruto: 880.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Se ha añadido el artículo 784201 a favoritos.

Ir a favoritos

El artículo 784201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 784301 PSK 10 65 SQL

GTIN 4013364006553, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.70 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Se ha añadido el artículo 784301 a favoritos.

Ir a favoritos

El artículo 784301 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phasenschraubklemme mit Einhängehilfe

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Productos

N.º art. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.47 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Se ha añadido el artículo 784401 a favoritos.

Ir a favoritos

El artículo 784401 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, N.º de arancel aduanero (EU): 85359000, Peso bruto: 2.12 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Se ha añadido el artículo 784501 a favoritos.

Ir a favoritos

El artículo 784501 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phasenschraubklemme mit Federvorspannung

Das Einhängen erfolgt einfach über die vorgespannte Klemme.

1 Producto

N.º art. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, N.º de arancel aduanero (EU): 85359000, Peso bruto: 600.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Se ha añadido el artículo 784480 a favoritos.

Ir a favoritos

El artículo 784480 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phasenschraubklemme mit großem Klemmbereich

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Producto

N.º art. 784085 PSK 10 85 SQL

GTIN 4013364018686, N.º de arancel aduanero (EU): 85359000, Peso bruto: 872.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Se ha añadido el artículo 784085 a favoritos.

Ir a favoritos

El artículo 784085 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Producto

N.º art. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, N.º de arancel aduanero (EU): 82055980, Peso bruto: 5.71 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm
Durchmesser Stange	43 mm

Se ha añadido el artículo 769511 a favoritos.

Ir a favoritos

El artículo 769511 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phasenschraubklemme

Besonders geeignet zum Einsatz in Schräglage.

1 Producto

N.º art. 784032 PSK 10 32 SQL

GTIN 4013364018679, N.º de arancel aduanero (EU): 85359000, Peso bruto: 969.40 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Se ha añadido el artículo 784032 a favoritos.

Ir a favoritos

El artículo 784032 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phasenschraubklemme mit Sicherungsbügel

Besonders geeignet zum Einsatz in Schräglage.

1 Producto

N.º art. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.01 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Einhängehilfe	NIRO

Se ha añadido el artículo 784038 a favoritos.

Ir a favoritos

El artículo 784038 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Kugelkopfhaube starr

2 Productos

N.º art. 772314 KKH 20 SQL

GTIN 4013364080171, N.º de arancel aduanero (EU): 85359000, Peso bruto: 446.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Se ha añadido el artículo 772314 a favoritos.

Ir a favoritos

El artículo 772314 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772324 KKH 25 SQL

GTIN 4013364080188, N.º de arancel aduanero (EU): 85359000, Peso bruto: 719.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Se ha añadido el artículo 772324 a favoritos.

Ir a favoritos

El artículo 772324 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Universalklemme

2 Productos

N.º art. 773236 UK 25 SQL

GTIN 4013364114579, N.º de arancel aduanero (EU): 85359000, Peso bruto: 713.50 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Se ha añadido el artículo 773236 a favoritos.

Ir a favoritos

El artículo 773236 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 773331 UK 30 SQL

GTIN 4013364069244, N.º de arancel aduanero (EU): 85359000, Peso bruto: 793.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Datos técnicos

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Se ha añadido el artículo 773331 a favoritos.

Ir a favoritos

El artículo 773331 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Phasenseitige Anschlusselemente für Freileitungen

Detalles

Phasenschraubklemme Normalausführung

N.º art. 784201 PSK 4 30 SQL

Se ha añadido el artículo 784201 a favoritos.

El artículo 784201 ha sido añadido a la cesta de compra.

N.º art. 784301 PSK 10 65 SQL

Se ha añadido el artículo 784301 a favoritos.

El artículo 784301 ha sido añadido a la cesta de compra.

Phasenschraubklemme mit Einhängehilfe

N.º art. 784401 PSK 4 30 SQL EH

Se ha añadido el artículo 784401 a favoritos.

El artículo 784401 ha sido añadido a la cesta de compra.

N.º art. 784501 PSK 10 65 SQL EH

Se ha añadido el artículo 784501 a favoritos.

El artículo 784501 ha sido añadido a la cesta de compra.

Phasenschraubklemme mit Federvorspannung

N.º art. 784480 PSK FV 4 30 SQL

Se ha añadido el artículo 784480 a favoritos.

El artículo 784480 ha sido añadido a la cesta de compra.

Phasenschraubklemme mit großem Klemmbereich

N.º art. 784085 PSK 10 85 SQL

Se ha añadido el artículo 784085 a favoritos.

El artículo 784085 ha sido añadido a la cesta de compra.

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

N.º art. 769511 ESTC PSK 5000 SN7249

Debe estar registrado para descargar 769511m_D.dxf.

Se ha añadido el artículo 769511 a favoritos.

El artículo 769511 ha sido añadido a la cesta de compra.

Phasenschraubklemme

N.º art. 784032 PSK 10 32 SQL

Debe estar registrado para descargar 784032.stp.

Debe estar registrado para descargar 784032.igs.

Debe estar registrado para descargar 784032.dwg.

Debe estar registrado para descargar 784032.jt.

Debe estar registrado para descargar 784032m_D.dxf.

Se ha añadido el artículo 784032 a favoritos.

El artículo 784032 ha sido añadido a la cesta de compra.

Phasenschraubklemme mit Sicherungsbügel

N.º art. 784038 PSK 10 32 SQL SB

Se ha añadido el artículo 784038 a favoritos.

El artículo 784038 ha sido añadido a la cesta de compra.

Kugelkopfhaube starr

N.º art. 772314 KKH 20 SQL

Se ha añadido el artículo 772314 a favoritos.

El artículo 772314 ha sido añadido a la cesta de compra.

N.º art. 772324 KKH 25 SQL

Se ha añadido el artículo 772324 a favoritos.

El artículo 772324 ha sido añadido a la cesta de compra.

Universalklemme

N.º art. 773236 UK 25 SQL

Se ha añadido el artículo 773236 a favoritos.

El artículo 773236 ha sido añadido a la cesta de compra.

N.º art. 773331 UK 30 SQL

Se ha añadido el artículo 773331 a favoritos.

El artículo 773331 ha sido añadido a la cesta de compra.
