N.º art. 990401 SBKW 3/DH-I-0

GTIN 4013364537255, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 3/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 3 kV ac
Dauerspannung: 2,4 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 8 kV
Höhe: 120 mm

Fabrikat: DEHN
Typ: SBKW 3/DH-I-0
Art.-Nr.: 990401
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	3 kV
Dauerspannung AC (U_c )	2,4 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	8,0 kV
Höhe (h)	120 mm
Kriechweg (min.)	103 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	3 kV
Dauerspannung AC (U_c )	2,4 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	3,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	3,2 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	8,7 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	7,4 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	8,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	8,8 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	10,2 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	6,1 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	6,3 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	6,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	6,8 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	39 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	60 kV
Höhe (h)	120 mm
Kriechweg (min.)	103 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990401 a favoritos.

Ir a favoritos

El artículo 990401 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990402 SBKW 6/DH-I-0

GTIN 4013364537330, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 6/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 6 kV ac
Dauerspannung: 4,8 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 16,1 kV
Höhe: 164 mm

Fabrikat: DEHN
Typ: SBKW 6/DH-I-0
Art.-Nr.: 990402
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	6 kV
Dauerspannung AC (U_c )	4,8 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	16,1 kV
Höhe (h)	164 mm
Kriechweg (min.)	147 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	6 kV
Dauerspannung AC (U_c )	4,8 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	6,7 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	6,4 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	17,5 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	14,8 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	16,1 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	17,8 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	20,4 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	12,3 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	12,8 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	13,4 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	13,8 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	55 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	86 kV
Höhe (h)	164 mm
Kriechweg (min.)	147 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990402 a favoritos.

Ir a favoritos

El artículo 990402 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990403 SBKW 9/DH-I-0

GTIN 4013364537323, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 9/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 9 kV ac
Dauerspannung: 7,2 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 24,1 kV
Höhe: 164 mm

Fabrikat: DEHN
Typ: SBKW 9/DH-I-0
Art.-Nr.: 990403
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	9 kV
Dauerspannung AC (U_c )	7,2 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	24,1 kV
Höhe (h)	164 mm
Kriechweg (min.)	147 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	9 kV
Dauerspannung AC (U_c )	7,2 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	10,0 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	9,5 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	26,1 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	22,2 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	24,1 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	26,6 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	30,6 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	18,4 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	19,1 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	20,0 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	20,7 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	55 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	86 kV
Höhe (h)	164 mm
Kriechweg (min.)	147 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990403 a favoritos.

Ir a favoritos

El artículo 990403 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990404 SBKW 12/DH-I-0

GTIN 4013364537347, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 12/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 12 kV ac
Dauerspannung: 9,6 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 32,1 kV
Höhe: 208 mm

Fabrikat: DEHN
Typ: SBKW 12/DH-I-0
Art.-Nr.: 990404
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	12 kV
Dauerspannung AC (U_c )	9,6 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	32,1 kV
Höhe (h)	208 mm
Kriechweg (min.)	191 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	12 kV
Dauerspannung AC (U_c )	9,6 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	13,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	12,7 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	34,8 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	29,6 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	32,1 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	35,4 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	40,8 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	14,5 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	25,4 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	26,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	27,5 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	71 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	111 kV
Höhe (h)	208 mm
Kriechweg (min.)	191 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990404 a favoritos.

Ir a favoritos

El artículo 990404 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990405 SBKW 15/DH-I-0

GTIN 4013364537354, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 15/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 15 kV ac
Dauerspannung: 12 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 40 kV
Höhe: 208 mm

Fabrikat: DEHN
Typ: SBKW 15/DH-I-0
Art.-Nr.: 990405
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	15 kV
Dauerspannung AC (U_c )	12,0 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	40,0 kV
Höhe (h)	208 mm
Kriechweg (min.)	191 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	15 kV
Dauerspannung AC (U_c )	12,0 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	16,7 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	15,9 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	43,4 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	36,7 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	40,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	44,1 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	50,8 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	30,6 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	31,7 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	33,2 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	34,3 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	71 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	111 kV
Höhe (h)	208 mm
Kriechweg (min.)	191 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990405 a favoritos.

Ir a favoritos

El artículo 990405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990406 SBKW 18/DH-I-0

GTIN 4013364537378, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 18/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 18 kV ac
Dauerspannung: 14,4 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 48,2 kV
Höhe: 208 mm

Fabrikat: DEHN
Typ: SBKW 18/DH-I-0
Art.-Nr.: 990406
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	18 kV
Dauerspannung AC (U_c )	14,4 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	48,2 kV
Höhe (h)	208 mm
Kriechweg (min.)	191 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	18 kV
Dauerspannung AC (U_c )	14,4 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	20,0 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	19,0 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	52,3 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	44,4 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	48,2 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	53,2 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	61,2 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	36,9 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	38,2 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	40,0 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	41,3 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	71 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	111 kV
Höhe (h)	208 mm
Kriechweg (min.)	191 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990406 a favoritos.

Ir a favoritos

El artículo 990406 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990407 SBKW 21/DH-I-0

GTIN 4013364537385, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 21/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 21 kV ac
Dauerspannung: 6,8 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 56,2 kV
Höhe: 252 mm

Fabrikat: DEHN
Typ: SBKW 21/DH-I-0
Art.-Nr.: 990407
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	21 kV
Dauerspannung AC (U_c )	16,8 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	56,2 kV
Höhe (h)	252 mm
Kriechweg (min.)	235 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	21 kV
Dauerspannung AC (U_c )	16,8 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	23,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	22,3 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	61,0 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	52,8 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	56,2 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	62,0 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	71,4 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	43,0 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	44,5 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	46,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	48,2 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	87 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	137 kV
Höhe (h)	252 mm
Kriechweg (min.)	235 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990407 a favoritos.

Ir a favoritos

El artículo 990407 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990408 SBKW 24/DH-I-0

GTIN 4013364537408, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 24/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 24 kV ac
Dauerspannung: 29,2 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 64,2 kV
Höhe: 252 mm

Fabrikat: DEHN
Typ: SBKW 24/DH-I-0
Art.-Nr.: 990408
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	24 kV
Dauerspannung AC (U_c )	19,2 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	64,2 kV
Höhe (h)	252 mm
Kriechweg (min.)	235 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	24 kV
Dauerspannung AC (U_c )	19,2 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	26,6 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	25,4 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	69,7 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	59,1 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	64,2 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	70,8 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	81,5 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	49,1 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	50,8 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	53,3 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	55,0 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	87 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	137 kV
Höhe (h)	252 mm
Kriechweg (min.)	235 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990408 a favoritos.

Ir a favoritos

El artículo 990408 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990409 SBKW 27/DH-I-0

GTIN 4013364537415, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

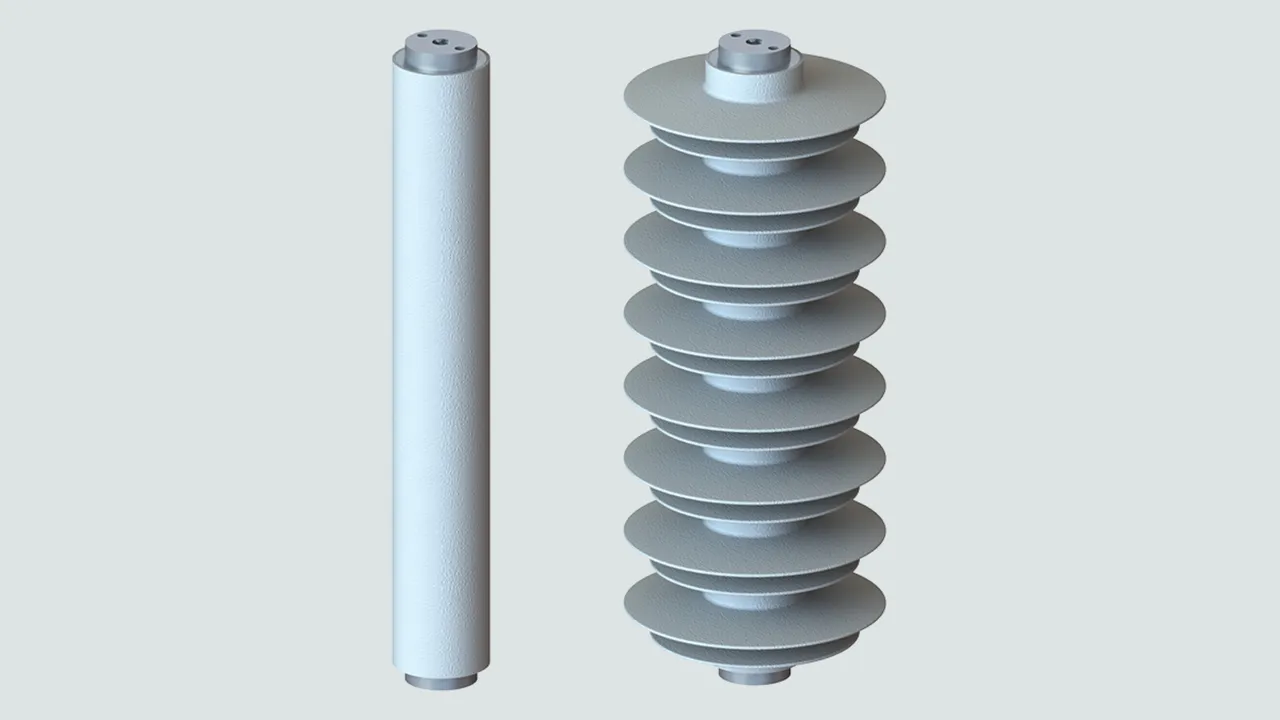

Mittelspannungs-Ableiter SBKW 27/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 27 kV ac
Dauerspannung: 21,6 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 72,2 kV
Höhe: 296 mm

Fabrikat: DEHN
Typ: SBKW 27/DH-I-0
Art.-Nr.: 990409
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	27 kV
Dauerspannung AC (U_c )	21,6 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	72,2 kV
Höhe (h)	296 mm
Kriechweg (min.)	279 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	27 kV
Dauerspannung AC (U_c )	21,6 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	30,0 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	28,6 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	78,3 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	66,5 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	72,2 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	79,6 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	91,7 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	55,2 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	57,2 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	59,9 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	61,9 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	102 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	163 kV
Höhe (h)	296 mm
Kriechweg (min.)	279 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990409 a favoritos.

Ir a favoritos

El artículo 990409 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990410 SBKW 30/DH-I-0

GTIN 4013364537422, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 30/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 30 kV ac
Dauerspannung: 24 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 80 kV
Höhe: 296 mm

Fabrikat: DEHN
Typ: SBKW 30/DH-I-0
Art.-Nr.: 990410
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	30 kV
Dauerspannung AC (U_c )	24,0 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	80,0 kV
Höhe (h)	296 mm
Kriechweg (min.)	279 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	30 kV
Dauerspannung AC (U_c )	24,0 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	33,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	31,8 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	86,8 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	73,7 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	80,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	88,2 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	101,6 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	61,2 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	63,4 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	66,4 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	68,6 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	102 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	163 kV
Höhe (h)	296 mm
Kriechweg (min.)	279 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990410 a favoritos.

Ir a favoritos

El artículo 990410 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990412 SBKW 33/DH-I-0

GTIN 4013364537446, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 33/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 33 kV ac
Dauerspannung: 26,4 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 88 kV
Höhe: 340 mm

Fabrikat: DEHN
Typ: SBKW 33/DH-I-0
Art.-Nr.: 990412
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	33 kV
Dauerspannung AC (U_c )	26,4 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	88,0 kV
Höhe (h)	340 mm
Kriechweg (min.)	323 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	33 kV
Dauerspannung AC (U_c )	26,4 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	36,6 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	35,0 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	95,5 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	81,0 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	88,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	97,1 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	111,8 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	67,3 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	69,7 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	73,0 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	75,4 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	117 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	188 kV
Höhe (h)	340 mm
Kriechweg (min.)	323 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990412 a favoritos.

Ir a favoritos

El artículo 990412 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990413 SBKW 36/DH-I-0

GTIN 4013364537453, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 36/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 36 kV ac
Dauerspannung: 28,8 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 96,3 kV
Höhe: 340 mm

Fabrikat: DEHN
Typ: SBKW 36/DH-I-0
Art.-Nr.: 990413
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	36 kV
Dauerspannung AC (U_c )	28,8 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	96,3 kV
Höhe (h)	340 mm
Kriechweg (min.)	323 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	36 kV
Dauerspannung AC (U_c )	28,8 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	40,0 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	38,2 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	104,5 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	88,7 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	96,3 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	106,2 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	122,3 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	73,7 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	76,3 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	79,9 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	82,5 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	117 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	188 kV
Höhe (h)	340 mm
Kriechweg (min.)	323 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990413 a favoritos.

Ir a favoritos

El artículo 990413 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990414 SBKW 39/DH-I-0

GTIN 4013364537477, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 39/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 39 kV ac
Dauerspannung: 31,2 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 104,3 kV
Höhe: 340 mm

Fabrikat: DEHN
Typ: SBKW 39/DH-I-0
Art.-Nr.: 990414
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	39 kV
Dauerspannung AC (U_c )	31,2 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	104,3 kV
Höhe (h)	340 mm
Kriechweg (min.)	323 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	39 kV
Dauerspannung AC (U_c )	31,2 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	43,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	41,3 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	113,2 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	96,1 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	104,3 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	115,0 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	132,5 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	79,8 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	82,6 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	86,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	89,4 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	117 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	188 kV
Höhe (h)	340 mm
Kriechweg (min.)	323 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990414 a favoritos.

Ir a favoritos

El artículo 990414 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990415 SBKW 42/DH-I-0

GTIN 4013364537484, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 42/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 42 kV ac
Dauerspannung: 33,6 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 112,4 kV
Höhe: 384 mm

Fabrikat: DEHN
Typ: SBKW 42/DH-I-0
Art.-Nr.: 990415
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	42 kV
Dauerspannung AC (U_c )	33,6 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	112,4 kV
Höhe (h)	384 mm
Kriechweg (min.)	367 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	42 kV
Dauerspannung AC (U_c )	33,6 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	46,6 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	44,5 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	122,0 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	103,5 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	112,4 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	124,0 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	142,7 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	86,0 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	89,0 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	93,3 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	96,3 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	131 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	214 kV
Höhe (h)	384 mm
Kriechweg (min.)	367 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990415 a favoritos.

Ir a favoritos

El artículo 990415 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990416 SBKW 45/DH-I-0

GTIN 4013364537491, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 45/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 45 kV ac
Dauerspannung: 36 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 120 kV
Höhe: 384 mm

Fabrikat: DEHN
Typ: SBKW 45/DH-I-0
Art.-Nr.: 990416
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	45 kV
Dauerspannung AC (U_c )	36,0 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	120,0 kV
Höhe (h)	384 mm
Kriechweg (min.)	367 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	45 kV
Dauerspannung AC (U_c )	36,0 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	50,0 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	47,7 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	130,2 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	110,5 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	120,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	132,4 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	152,4 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	91,8 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	95,0 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	99,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	102,8 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	131 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	214 kV
Höhe (h)	384 mm
Kriechweg (min.)	367 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990416 a favoritos.

Ir a favoritos

El artículo 990416 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990417 SBKW 48/DH-I-0

GTIN 4013364537514, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 48/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 48 kV ac
Dauerspannung: 38,4 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 128,4 kV
Höhe: 428 mm

Fabrikat: DEHN
Typ: SBKW 48/DH-I-0
Art.-Nr.: 990417
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	48 kV
Dauerspannung AC (U_c )	38,4 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	128,4 kV
Höhe (h)	428 mm
Kriechweg (min.)	411 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	48 kV
Dauerspannung AC (U_c )	38,4 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	53,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	50,9 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	139,3 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	118,3 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	128,4 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	141,6 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	163,1 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	98,2 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	101,7 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	106,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	110,0 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	145 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	240 kV
Höhe (h)	428 mm
Kriechweg (min.)	411 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990417 a favoritos.

Ir a favoritos

El artículo 990417 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990418 SBKW 51/DH-I-0

GTIN 4013364537538, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 51/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 51 kV ac
Dauerspannung: 41 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 137 kV
Höhe: 428 mm

Fabrikat: DEHN
Typ: SBKW 51/DH-I-0
Art.-Nr.: 990418
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	51 kV
Dauerspannung AC (U_c )	41 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	137 kV
Höhe (h)	428 mm
Kriechweg (min.)	411 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	51 kV
Dauerspannung AC (U_c )	41 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	57 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	54 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	148 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	126 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	137 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	151 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	173 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	104 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	108 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	113 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	117 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	145 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	240 kV
Höhe (h)	428 mm
Kriechweg (min.)	411 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990418 a favoritos.

Ir a favoritos

El artículo 990418 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990419 SBKW 54/DH-I-0

GTIN 4013364537545, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 54/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 54 kV ac
Dauerspannung: 43 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 145 kV
Höhe: 428 mm

Fabrikat: DEHN
Typ: SBKW 54/DH-I-0
Art.-Nr.: 990419
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	54 kV
Dauerspannung AC (U_c )	43 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	145 kV
Höhe (h)	428 mm
Kriechweg (min.)	411 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	54 kV
Dauerspannung AC (U_c )	43 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	60 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	57 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	157 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	133 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	145 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	159 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	184 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	111 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	114 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	120 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	124 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	145 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	240 kV
Höhe (h)	428 mm
Kriechweg (min.)	411 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990419 a favoritos.

Ir a favoritos

El artículo 990419 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990421 SBKW 60/DH-I-0

GTIN 4013364537569, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Mittelspannungs-Ableiter SBKW 60/DH-I-0
Schirmlose Mittelspannungs-Ableiter
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 60 kV ac
Dauerspannung: 48 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 160 kV
Höhe: 470 mm

Fabrikat: DEHN
Typ: SBKW 60/DH-I-0
Art.-Nr.: 990421
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	60 kV
Dauerspannung AC (U_c )	48 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	160 kV
Höhe (h)	470 mm
Kriechweg (min.)	453 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	60 kV
Dauerspannung AC (U_c )	48 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	67 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	64 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	174 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	147 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	160 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	176 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	203 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	122 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	127 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	133 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	137 kV
Äußere Isolation / Nennstehwechselspannung (trocken) (U_PFWL )	159 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	164 kV
Höhe (h)	470 mm
Kriechweg (min.)	453 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990421 a favoritos.

Ir a favoritos

El artículo 990421 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990501 SBKW 3/DH-I

GTIN 4013364537613, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 3/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 3 kV ac
Dauerspannung: 2,4 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 8 kV
Höhe: 120 mm

Fabrikat: DEHN
Typ: SBKW 3/DH-I
Art.-Nr.: 990501
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	3 kV
Dauerspannung AC (U_c )	2,4 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	8,0 kV
Höhe (h)	120 mm
Kriechweg (min.)	387 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	3 kV
Dauerspannung AC (U_c )	2,4 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	3,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	3,2 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	8,7 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	7,4 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	8,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	8,8 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	10,2 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	6,1 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	6,3 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	6,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	6,8 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	53 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	88 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	87 kV
Höhe (h)	120 mm
Kriechweg (min.)	387 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990501 a favoritos.

Ir a favoritos

El artículo 990501 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990502 SBKW 6/DH-I

GTIN 4013364537620, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 6/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 6 kV ac
Dauerspannung: 4,8 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 16,1 kV
Höhe: 164 mm

Fabrikat: DEHN
Typ: SBKW 6/DH-I
Art.-Nr.: 990502
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	6 kV
Dauerspannung AC (U_c )	4,8 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	16,1 kV
Höhe (h)	164 mm
Kriechweg (min.)	574 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	6 kV
Dauerspannung AC (U_c )	4,8 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	6,7 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	6,4 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	17,5 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	14,8 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	16,1 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	17,8 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	20,4 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	12,3 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	12,8 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	13,4 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	13,8 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	67 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	112 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	110 kV
Höhe (h)	164 mm
Kriechweg (min.)	574 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990502 a favoritos.

Ir a favoritos

El artículo 990502 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990503 SBKW 9/DH-I

GTIN 4013364537644, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 9/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 9 kV ac
Dauerspannung: 7,2 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 24,1 kV
Höhe: 164 mm

Fabrikat: DEHN
Typ: SBKW 9/DH-I
Art.-Nr.: 990503
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	9 kV
Dauerspannung AC (U_c )	7,2 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	24,1 kV
Höhe (h)	164 mm
Kriechweg (min.)	574 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	9 kV
Dauerspannung AC (U_c )	7,2 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	10,0 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	9,5 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	26,1 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	22,2 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	24,1 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	26,6 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	30,6 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	18,4 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	19,1 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	20,0 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	20,7 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	67 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	112 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	110 kV
Höhe (h)	164 mm
Kriechweg (min.)	574 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990503 a favoritos.

Ir a favoritos

El artículo 990503 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990504 SBKW 12/DH-I

GTIN 4013364537781, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 12/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 12 kV ac
Dauerspannung: 9,6 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 32,1 kV
Höhe: 208 mm

Fabrikat: DEHN
Typ: SBKW 12/DH-I
Art.-Nr.: 990504
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	12 kV
Dauerspannung AC (U_c )	9,6 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	32,1 kV
Höhe (h)	208 mm
Kriechweg (min.)	762 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	12 kV
Dauerspannung AC (U_c )	9,6 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	13,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	12,7 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	34,8 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	29,6 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	32,1 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	35,4 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	40,8 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	14,5 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	25,4 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	26,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	27,5 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	81 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	137 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	132 kV
Höhe (h)	208 mm
Kriechweg (min.)	762 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990504 a favoritos.

Ir a favoritos

El artículo 990504 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990505 SBKW 15/DH-I

GTIN 4013364537798, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 15/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 15 kV ac
Dauerspannung: 12 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 40 kV
Höhe: 208 mm

Fabrikat: DEHN
Typ: SBKW 15/DH-I
Art.-Nr.: 990505
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	15 kV
Dauerspannung AC (U_c )	12,0 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	40,0 kV
Höhe (h)	208 mm
Kriechweg (min.)	762 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	15 kV
Dauerspannung AC (U_c )	12,0 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	16,7 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	15,9 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	43,4 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	36,7 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	40,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	44,1 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	50,8 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	30,6 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	31,7 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	33,2 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	34,3 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	81 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	137 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	132 kV
Höhe (h)	208 mm
Kriechweg (min.)	762 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990505 a favoritos.

Ir a favoritos

El artículo 990505 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990506 SBKW 18/DH-I

GTIN 4013364537804, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 18/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 18 kV ac
Dauerspannung: 14,4 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 48,2 kV
Höhe: 208 mm

Fabrikat: DEHN
Typ: SBKW 18/DH-I
Art.-Nr.: 990506
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	18 kV
Dauerspannung AC (U_c )	14,4 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	48,2 kV
Höhe (h)	208 mm
Kriechweg (min.)	762 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	18 kV
Dauerspannung AC (U_c )	14,4 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	20,0 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	19,0 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	52,3 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	44,4 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	48,2 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	53,2 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	61,2 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	36,9 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	38,2 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	40,0 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	41,3 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	81 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	137 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	132 kV
Höhe (h)	208 mm
Kriechweg (min.)	762 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990506 a favoritos.

Ir a favoritos

El artículo 990506 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990507 SBKW 21/DH-I

GTIN 4013364537811, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 21/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 21 kV ac
Dauerspannung: 16,8 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 56,2 kV
Höhe: 252 mm

Fabrikat: DEHN
Typ: SBKW 21/DH-I
Art.-Nr.: 990507
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	21 kV
Dauerspannung AC (U_c )	16,8 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	56,2 kV
Höhe (h)	252 mm
Kriechweg (min.)	950 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	21 kV
Dauerspannung AC (U_c )	16,8 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	23,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	22,3 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	61,0 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	52,8 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	56,2 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	62,0 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	71,4 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	43,0 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	44,5 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	46,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	48,2 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	94 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	161 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	155 kV
Höhe (h)	252 mm
Kriechweg (min.)	950 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990507 a favoritos.

Ir a favoritos

El artículo 990507 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990508 SBKW 24/DH-I

GTIN 4013364543225, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 24/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 24 kV ac
Dauerspannung: 29,2 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 64,2 kV
Höhe: 252 mm

Fabrikat: DEHN
Typ: SBKW 24/DH-I
Art.-Nr.: 990508
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	24 kV
Dauerspannung AC (U_c )	19,2 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	64,2 kV
Höhe (h)	252 mm
Kriechweg (min.)	950 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	24 kV
Dauerspannung AC (U_c )	19,2 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	26,6 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	25,4 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	69,7 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	59,1 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	64,2 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	70,8 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	81,5 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	49,1 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	50,8 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	53,3 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	55,0 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	94 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	161 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	155 kV
Höhe (h)	252 mm
Kriechweg (min.)	950 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990508 a favoritos.

Ir a favoritos

El artículo 990508 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990509 SBKW 27/DH-I

GTIN 4013364537835, Peso bruto: 0.00 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 27/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 27 kV ac
Dauerspannung: 21,6 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 72,2 kV
Höhe: 296 mm

Fabrikat: DEHN
Typ: SBKW 27/DH-I
Art.-Nr.: 990509
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	27 kV
Dauerspannung AC (U_c )	21,6 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	72,2 kV
Höhe (h)	296 mm
Kriechweg (min.)	1137 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	27 kV
Dauerspannung AC (U_c )	21,6 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	30,0 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	28,6 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	78,3 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	66,5 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	72,2 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	79,6 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	91,7 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	55,2 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	57,2 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	59,9 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	61,9 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	107 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	186 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	176 kV
Höhe (h)	296 mm
Kriechweg (min.)	1137 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990509 a favoritos.

Ir a favoritos

El artículo 990509 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990510 SBKW 30/DH-I

GTIN 4013364537842, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 30/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 30 kV ac
Dauerspannung: 24 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 80 kV
Höhe: 296 mm

Fabrikat: DEHN
Typ: SBKW 30/DH-I
Art.-Nr.: 990510
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	30 kV
Dauerspannung AC (U_c )	24,0 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	80,0 kV
Höhe (h)	296 mm
Kriechweg (min.)	1137 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	30 kV
Dauerspannung AC (U_c )	24,0 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	33,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	31,8 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	86,8 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	73,7 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	80,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	88,2 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	101,6 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	61,2 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	63,4 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	66,4 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	68,6 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	107 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	186 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	176 kV
Höhe (h)	296 mm
Kriechweg (min.)	1137 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990510 a favoritos.

Ir a favoritos

El artículo 990510 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990512 SBKW 33/DH-I

GTIN 4013364538054, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 33/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 33 kV ac
Dauerspannung: 26,4 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 88 kV
Höhe: 340 mm

Fabrikat: DEHN
Typ: SBKW 33/DH-I
Art.-Nr.: 990512
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	33 kV
Dauerspannung AC (U_c )	26,4 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	88,0 kV
Höhe (h)	340 mm
Kriechweg (min.)	1325 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	33 kV
Dauerspannung AC (U_c )	26,4 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	36,6 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	35,0 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	95,5 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	81,0 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	88,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	97,1 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	111,8 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	67,3 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	69,7 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	73,0 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	75,4 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	120 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	210 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	198 kV
Höhe (h)	340 mm
Kriechweg (min.)	1325 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990512 a favoritos.

Ir a favoritos

El artículo 990512 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990513 SBKW 36/DH-I

GTIN 4013364538061, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 36/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 36 kV ac
Dauerspannung: 28,8 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 96,3 kV
Höhe: 340 mm

Fabrikat: DEHN
Typ: SBKW 36/DH-I
Art.-Nr.: 990513
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	36 kV
Dauerspannung AC (U_c )	28,8 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	96,3 kV
Höhe (h)	340 mm
Kriechweg (min.)	1325 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	36 kV
Dauerspannung AC (U_c )	28,8 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	40,0 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	38,2 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	104,5 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	88,7 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	96,3 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	106,2 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	122,3 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	73,7 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	76,3 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	79,9 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	82,5 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	120 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	210 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	198 kV
Höhe (h)	340 mm
Kriechweg (min.)	1325 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990513 a favoritos.

Ir a favoritos

El artículo 990513 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990514 SBKW 39/DH-I

GTIN 4013364538078, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 39/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 39 kV ac
Dauerspannung: 31,2 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 104,3 kV
Höhe: 340 mm

Fabrikat: DEHN
Typ: SBKW 39/DH-I
Art.-Nr.: 990514
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	39 kV
Dauerspannung AC (U_c )	31,2 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	104,3 kV
Höhe (h)	340 mm
Kriechweg (min.)	1325 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	39 kV
Dauerspannung AC (U_c )	31,2 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	43,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	41,3 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	113,2 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	96,1 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	104,3 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	115,0 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	132,5 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	79,8 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	82,6 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	86,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	89,4 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	120 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	210 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	198 kV
Höhe (h)	340 mm
Kriechweg (min.)	1325 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990514 a favoritos.

Ir a favoritos

El artículo 990514 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990515 SBKW 42/DH-I

GTIN 4013364538092, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 42/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 42 kV ac
Dauerspannung: 33,6 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 112,4 kV
Höhe: 384 mm

Fabrikat: DEHN
Typ: SBKW 42/DH-I
Art.-Nr.: 990515
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	42 kV
Dauerspannung AC (U_c )	33,6 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	112,4 kV
Höhe (h)	384 mm
Kriechweg (min.)	1513 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	42 kV
Dauerspannung AC (U_c )	33,6 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	46,6 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	44,5 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	122,0 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	103,5 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	112,4 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	124,0 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	142,7 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	86,0 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	89,0 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	93,3 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	96,3 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	132 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	234 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	219 kV
Höhe (h)	384 mm
Kriechweg (min.)	1513 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990515 a favoritos.

Ir a favoritos

El artículo 990515 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990516 SBKW 45/DH-I

GTIN 4013364538108, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 45/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 45 kV ac
Dauerspannung: 36 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 120 kV
Höhe: 384 mm

Fabrikat: DEHN
Typ: SBKW 45/DH-I
Art.-Nr.: 990516
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	45 kV
Dauerspannung AC (U_c )	36,0 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	120,0 kV
Höhe (h)	384 mm
Kriechweg (min.)	1513 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	45 kV
Dauerspannung AC (U_c )	36,0 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	50,0 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	47,7 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	130,2 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	110,5 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	120,0 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	132,4 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	152,4 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	91,8 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	95,0 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	99,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	102,8 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	132 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	234 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	219 kV
Höhe (h)	384 mm
Kriechweg (min.)	1513 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990516 a favoritos.

Ir a favoritos

El artículo 990516 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990517 SBKW 48/DH-I

GTIN 4013364538115, N.º de arancel aduanero (EU): 85354000, Peso bruto: 5.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 48/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 48 kV ac
Dauerspannung: 38,4 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 128,4 kV
Höhe: 428 mm

Fabrikat: DEHN
Typ: SBKW 48/DH-I
Art.-Nr.: 990517
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	48 kV
Dauerspannung AC (U_c )	38,4 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	128,4 kV
Höhe (h)	428 mm
Kriechweg (min.)	1700 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	48 kV
Dauerspannung AC (U_c )	38,4 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	53,3 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	50,9 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	139,3 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	118,3 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	128,4 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	141,6 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	163,1 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	98,2 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	101,7 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	106,6 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	110,0 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	144 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	259 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	240 kV
Höhe (h)	428 mm
Kriechweg (min.)	1700 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990517 a favoritos.

Ir a favoritos

El artículo 990517 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990518 SBKW 51/DH-I

GTIN 4013364538139, N.º de arancel aduanero (EU): 85354000, Peso bruto: 5.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 51/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 51 kV ac
Dauerspannung: 41 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 137 kV
Höhe: 428 mm

Fabrikat: DEHN
Typ: SBKW 51/DH-I
Art.-Nr.: 990518
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	51 kV
Dauerspannung AC (U_c )	41 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	137 kV
Höhe (h)	428 mm
Kriechweg (min.)	1700 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	51 kV
Dauerspannung AC (U_c )	41 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	57 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	54 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	148 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	126 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	137 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	151 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	173 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	104 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	108 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	113 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	117 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	144 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	259 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	240 kV
Höhe (h)	428 mm
Kriechweg (min.)	1700 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990518 a favoritos.

Ir a favoritos

El artículo 990518 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990519 SBKW 54/DH-I

GTIN 4013364538160, N.º de arancel aduanero (EU): 85354000, Peso bruto: 5.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 54/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 54 kV ac
Dauerspannung: 43 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 145 kV
Höhe: 428 mm

Fabrikat: DEHN
Typ: SBKW 54/DH-I
Art.-Nr.: 990519
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	54 kV
Dauerspannung AC (U_c )	43 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	145 kV
Höhe (h)	428 mm
Kriechweg (min.)	1700 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	54 kV
Dauerspannung AC (U_c )	43 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	60 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	57 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	157 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	133 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	145 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	159 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	184 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	111 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	114 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	120 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	124 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	144 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	259 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	240 kV
Höhe (h)	428 mm
Kriechweg (min.)	1700 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990519 a favoritos.

Ir a favoritos

El artículo 990519 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990521 SBKW 60/DH-I

GTIN 4013364538184, N.º de arancel aduanero (EU): 85354000, Peso bruto: 6.00 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Mittelspannungs-Ableiter SBKW 60/DH-I
Mittelspannungs-Ableiter mit Schirm
zum Schutz von Tranformatoren, Schalt-
anlagen und Übertragungsleitungen
gegen atmosphärische- und Schalt-
Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: Mittelspannung DH hoch
Bemessungsspannung: 60 kV ac
Dauerspannung: 48 kV ac
Nenn-Kurzschlussstrom: 63 kA
Restspannung bei 10 kA (8/20 µs): 160 kV
Höhe: 470 mm

Fabrikat: DEHN
Typ: SBKW 60/DH-I
Art.-Nr.: 990521
oder gleichwertig.

Datos técnicos

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Ableiterklasse	Mittelspannung DH hoch
Bemessungsspannung AC (U_r )	60 kV
Dauerspannung AC (U_c )	48 kV
Nenn-Kurzschlussstrom (I_sc )	63 kA
Restspannung bei 10 kA (8/20 µs) (U_pl )	160 kV
Höhe (h)	470 mm
Kriechweg (min.)	1886 mm

Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Hochstoßstrom (4/10 µs) (I_h )	100 kA
Ableiterklasse	Mittelspannung DH hoch
Leitungsentladungsklasse (LDC)	1
Bemessungsspannung AC (U_r )	60 kV
Dauerspannung AC (U_c )	48 kV
Wiederholtes Nenn-Ladungsableitvermögen (Q_rs )	0,4 C
Thermisches Nennladungsableitvermögen (Q_th )	1,1 C
Thermische Nennenergieaufnahmefähigkeit (W_th )	3 kJ / kV_Ur
Nenn-Kurzschlussstrom (I_sc )	63 kA
Zeitweilige Spannungsüberhöhung TOV bei 1 sec (U_1s )	67 kV
Zeitweilige Spannungsüberhöhung TOV bei 10 sec (U_10s )	64 kV
Restspannung bei 10 kA (1/2 µs) (U_pl )	174 kV
Restspannung bei 5 kA (8/20 µs) (U_pl )	147 kV
Restspannung bei 10 kA (8/20 µs) (U_pl )	160 kV
Restspannung bei 20 kA (8/20 µs) (U_pl )	176 kV
Restspannung bei 40 kA (8/20 µs) (U_pl )	203 kV
Restspannung bei 500 A (30/70 µs) (U_ps )	122 kV
Restspannung bei 1000 A (30/70 µs) (U_ps )	127 kV
Restspannung bei 2000 A (30/70 µs) (U_ps )	133 kV
Restspannung bei 3000 A (30/70 µs) (U_ps )	137 kV
Äußere Isolation / Nennstehwechselspannung (beregnet) (U_PFWL )	156 kV
Äußere Isolation / Nennstehblitzspannung (U_LIWL )	282 kV
Äußere Isolation / Nennstehschaltspannung (beregnet) (U_SIWL )	259 kV
Höhe (h)	470 mm
Kriechweg (min.)	1886 mm
Torsionsfestigkeit	100 Nm
Festgelegte Langzeitlast (SLL)	350 Nm
Festgelegte Kurzzeitlast (SSL)	500 Nm
Umgebungstemperatur (T_A )	-60 °C ... +60 °C
Netzfrequenz (f_N )	48-62 Hz
Gehäusewerkstoff	Silikongehäuse
Farbe	grau, RAL 7040
Armaturen	Guss AL-Legierungen
Verbindungen	Klemmen, Schrauben, Muttern Edelstahl
Prüfnormen	IEC 60099-4

Se ha añadido el artículo 990521 a favoritos.

Ir a favoritos

El artículo 990521 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

SBKW

SBKW ... DH-I-0

N.º art. 990401 SBKW 3/DH-I-0

Se ha añadido el artículo 990401 a favoritos.

El artículo 990401 ha sido añadido a la cesta de compra.

N.º art. 990402 SBKW 6/DH-I-0

Se ha añadido el artículo 990402 a favoritos.

El artículo 990402 ha sido añadido a la cesta de compra.

N.º art. 990403 SBKW 9/DH-I-0

Se ha añadido el artículo 990403 a favoritos.

El artículo 990403 ha sido añadido a la cesta de compra.

N.º art. 990404 SBKW 12/DH-I-0

Se ha añadido el artículo 990404 a favoritos.

El artículo 990404 ha sido añadido a la cesta de compra.

N.º art. 990405 SBKW 15/DH-I-0

Se ha añadido el artículo 990405 a favoritos.

El artículo 990405 ha sido añadido a la cesta de compra.

N.º art. 990406 SBKW 18/DH-I-0

Se ha añadido el artículo 990406 a favoritos.

El artículo 990406 ha sido añadido a la cesta de compra.

N.º art. 990407 SBKW 21/DH-I-0

Se ha añadido el artículo 990407 a favoritos.

El artículo 990407 ha sido añadido a la cesta de compra.

N.º art. 990408 SBKW 24/DH-I-0

Se ha añadido el artículo 990408 a favoritos.

El artículo 990408 ha sido añadido a la cesta de compra.

N.º art. 990409 SBKW 27/DH-I-0

Se ha añadido el artículo 990409 a favoritos.

El artículo 990409 ha sido añadido a la cesta de compra.

N.º art. 990410 SBKW 30/DH-I-0

Se ha añadido el artículo 990410 a favoritos.

El artículo 990410 ha sido añadido a la cesta de compra.

N.º art. 990412 SBKW 33/DH-I-0

Se ha añadido el artículo 990412 a favoritos.

El artículo 990412 ha sido añadido a la cesta de compra.

N.º art. 990413 SBKW 36/DH-I-0

Se ha añadido el artículo 990413 a favoritos.

El artículo 990413 ha sido añadido a la cesta de compra.

N.º art. 990414 SBKW 39/DH-I-0

Se ha añadido el artículo 990414 a favoritos.

El artículo 990414 ha sido añadido a la cesta de compra.

N.º art. 990415 SBKW 42/DH-I-0

Se ha añadido el artículo 990415 a favoritos.

El artículo 990415 ha sido añadido a la cesta de compra.

N.º art. 990416 SBKW 45/DH-I-0

Se ha añadido el artículo 990416 a favoritos.

El artículo 990416 ha sido añadido a la cesta de compra.

N.º art. 990417 SBKW 48/DH-I-0

Se ha añadido el artículo 990417 a favoritos.

El artículo 990417 ha sido añadido a la cesta de compra.

N.º art. 990418 SBKW 51/DH-I-0

Se ha añadido el artículo 990418 a favoritos.

El artículo 990418 ha sido añadido a la cesta de compra.

N.º art. 990419 SBKW 54/DH-I-0

Se ha añadido el artículo 990419 a favoritos.

El artículo 990419 ha sido añadido a la cesta de compra.

N.º art. 990421 SBKW 60/DH-I-0

Se ha añadido el artículo 990421 a favoritos.

El artículo 990421 ha sido añadido a la cesta de compra.

SBKW ... DH-I

N.º art. 990501 SBKW 3/DH-I

Se ha añadido el artículo 990501 a favoritos.

El artículo 990501 ha sido añadido a la cesta de compra.

N.º art. 990502 SBKW 6/DH-I

Se ha añadido el artículo 990502 a favoritos.

El artículo 990502 ha sido añadido a la cesta de compra.

N.º art. 990503 SBKW 9/DH-I

Se ha añadido el artículo 990503 a favoritos.

El artículo 990503 ha sido añadido a la cesta de compra.

N.º art. 990504 SBKW 12/DH-I

Se ha añadido el artículo 990504 a favoritos.

El artículo 990504 ha sido añadido a la cesta de compra.

N.º art. 990505 SBKW 15/DH-I

Se ha añadido el artículo 990505 a favoritos.

El artículo 990505 ha sido añadido a la cesta de compra.

N.º art. 990506 SBKW 18/DH-I

Se ha añadido el artículo 990506 a favoritos.

El artículo 990506 ha sido añadido a la cesta de compra.

N.º art. 990507 SBKW 21/DH-I

Se ha añadido el artículo 990507 a favoritos.
