Specific PCB solutions

Surge arrester for protecting the terminal device ready for installation
Space-saving protective devices for integration into the customer application
Can be used in AC, DC and AC+DC applications
Fitted directly on the PCB using THT
Designed as a type 1 +2 combined arrester in RAC spark gap technology with follow current limitation
Designed as a type 2 arrester in varistor technology with "thermodynamic control" arrester monitoring
High device reliability requiring minimal installation space
Use in various sectors: e.g. wind, PV, mobile communication

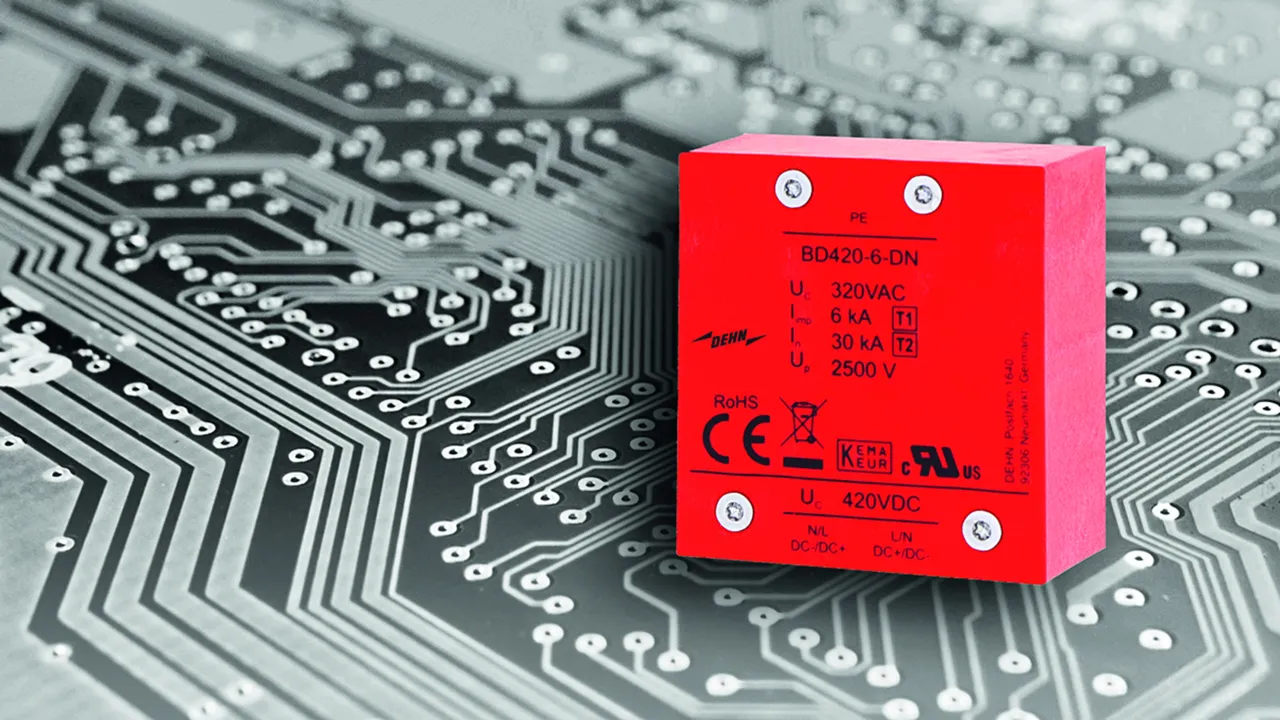

BD420-6-DN

1 Producto

N.º art. 900488 BD420-6-DN

GTIN 4013364426382, N.º de arancel aduanero (EU): 85363090, Peso bruto: 58.00 g, Empaquetado: 125.00 pc(s)

Figuras

Más información

Brand: DEHN
Type: BD420-6-DN
Part No.: 900488
or equivalent.

Certificados

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 1 + type 2 / class I + class II
Max. continuous operating voltage (a.c.) (U_C )	320 V (50 / 60 Hz)
Lightning impulse current (10/350 µs) (I_imp )	6 kA
Voltage protection level (U_P )	≤ 2.5 kV
Max. backup fuse (L) up to I_K= 3 kA_rms	100 A gG

SPD according to EN 61643-11 / IEC 61643-11	type 1 + type 2 / class I + class II
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	320 V (50 / 60 Hz)
Nominal voltage (d.c.) (U_N )	380 V
Max. continuous operating voltage (d.c.) (Uc)	420 V
Lightning impulse current (10/350 µs) (I_imp )	6 kA
Specific energy (W/R)	9 kJ/ohms
Nominal discharge current (8/20 µs) (I_n )	30 kA
Voltage protection level (U_P )	≤ 2.5 kV
Follow current extinguishing capability (a.c.) (I_fi) 275 V	3 kA_rms
Follow current extinguishing capability (a.c.) (I_fi) 320 V	1.5 kA_rms
Follow current extinguishing capability (d.c.) (I_fi) 420 V	50 A
Response time (t_A )	≤ 100 ns
Max. backup fuse (L) up to I_K= 3 kA_rms	100 A gG
Temporary overvoltage (TOV) (U_T) – Characteristic	440 V / 120 min. – withstand
Operating temperature range [parallel] (T_U )	-40 °C ... +105 °C
For mounting on	printed circuit boards
Enclosure material	thermoplastic, red, UL 94 V-0 and UL
Place of installation	PCB assembly
Dimensions	41.05 x 38.25 x 20 mm
Approvals	KEMA, UL

Se ha añadido el artículo 900488 a favoritos.

Ir a favoritos

El artículo 900488 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

VC 350 2 5

1 Producto

N.º art. 900495 VC 350 2 5

GTIN 6942299502527, Peso bruto: 27.00 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Archivos CAD

VC 350 2 5 PCB surge arrester
Two-pole surge arrester
For installation onto printed circuit boards of terminal equipment to be protected
Type 2 SPD as per IEC 61643-11
Energy-coordinated as per IEC 62305-4, GB/T21714.4-2015 with arresters from the Red/Line product series

Brand: DEHN
Type: VC 350 2 5
Part No.: 900495
or equivalent.

Certificados

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	350 V (50 / 60 Hz)
Voltage protection level (U_P )	≤ 1.5 kV
Supplementary data:	-------------------------
Nominal discharge current (8/20 µs) at ≤70 °C [L-N/N-PE / L-PE] (I_n )	5.5 kA +-5 times, interval 1min. (each time), interval 25 min. (each group)

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) (U_C )	350 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	5 kA
Voltage protection level (U_P )	≤ 1.5 kV
Response time [L-N] (t_A )	≤ 25 ns
Response time [L/N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	B 16 2P
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	6 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – withstand
Temporary overvoltage (TOV) [L/N-PE] (U_T) – Characteristic	335 V / 120 min. – withstand
Temporary overvoltage (TOV) [L/N-PE] (U_T) – Characteristic	440 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L+N-PE] (U_T) – Characteristic	1200 V + U_REF / 200 ms – safe failure
Operating state / fault indication	green / not green
For mounting on	printed circuit boards
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	25 x 24 x 16.2 mm
Approvals	CE / TÜV
Degree of pollution	II
Number of ports	1
Altitude	5000 m
Isolation voltage	2.5 kV, 1 min.
Wire pull	40 N
Safety gap	3 mm
Wave soldering	260 °C, 10 s (max. 2 times)
Iron soldering	350 °C, 5 s
Withstanding temperature of disconnector	130 °C, 30 min.
Operating temperature range (T_U )	-40 °C ~ +95 °C (humidity: 45% RH~95%RH), +95 °C ~ +105 °C (humidity: 45% RH~75%RH)
Power supply system	TT / TN
Supplementary data:	-------------------------
Nominal discharge current (8/20 µs) at ≤70 °C [L-N/N-PE / L-PE] (I_n )	5.5 kA +-5 times, interval 1min. (each time), interval 25 min. (each group)

Se ha añadido el artículo 900495 a favoritos.

Ir a favoritos

El artículo 900495 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

VC 320 2 10

1 Producto

N.º art. 900499 VC 320 2 10

GTIN , Peso bruto: 0.00 g, Empaquetado: 1.00 pc(s)

Figuras

Open PDF

Más información

Brand: DEHN
Type: VC 320 2 10
Part No.: 900499
or equivalent.

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L/N-PE] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (d.c.) [(DC+/DC-) --> PE] (Uc)	450 V
Voltage protection level (U_P )	≤ 1.8 kV
Supplementary data:	-------------------------

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L/N-PE] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (d.c.) [(DC+/DC-) --> PE] (Uc)	450 V
Nominal voltage (d.c.) (U_N )	400 V
Nominal discharge current (8/20 µs) (I_n )	10 kA
Total discharge current (8/20 µs) (I_total )	20 kA
Voltage protection level (U_P )	≤ 1.8 kV
Response time [L-N] (t_A )	≤ 25 ns
Response time [L/N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	B 25 2P
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	6 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – withstand
Temporary overvoltage (TOV) [L/N-PE] (U_T) – Characteristic	335 V / 120 min. – withstand
Temporary overvoltage (TOV) [L/N-PE] (U_T) – Characteristic	440 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L+N-PE] (U_T) – Characteristic	1200 V + U_REF / 200 ms – safe failure
Operating state / fault indication	black / red
For mounting on	printed circuit boards
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	40.8 x 38 x 20 mm
Approvals	TÜV; CE
Degree of pollution	II
Number of ports	1
Altitude	5000 m
Wave soldering	260 °C, 10 s (max. 2 times)
Operating temperature range (T_U )	-40 °C ~ +85 °C
Power supply system	TT/TN
Remote contact: switching capacity (a.c.)	250 V / 0.1 A
Remote contact: switching capacity (d.c.)	125 V / 0.05 A
Supplementary data:	-------------------------

Se ha añadido el artículo 900499 a favoritos.

Ir a favoritos

El artículo 900499 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

VC 385 1 10

1 Producto

N.º art. 900485 VC 385 1 10

GTIN 4013364434790, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.58 g, Empaquetado: 120.00 pc(s)

Figuras

Open PDF

Más información

Brand: DEHN
Type: VC 385 1 10
Part No.: 900485
or equivalent.

Certificados

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	385 V
Voltage protection level (U_P )	≤ 1.75 kV

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
SPD according to UL1449	4CA
Max. continuous operating voltage (a.c.) (U_C )	385 V
Max. discharge current (8/20 µs) (I_max )	20 kA
Nominal discharge current (8/20 µs) (I_n )	10 kA
Voltage protection level (U_P )	≤ 1.75 kV
Voltage protection level at 3 kA (U_P )	≤ 1.5 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	80 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	6 kA_rms
Operating state / fault indication	with remote signalling contact (break contact)
For mounting on	printed circuit boards
Enclosure material	PA66, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	30 x 14 x 26 mm
Approvals	KEMA, UL
Number of ports	1
Wave soldering	260 °C
Operating temperature range (T_U )	-40 °C ... +85 °C
Remote contact: switching capacity (a.c.)	250 V / 0.5 A
Remote contact: switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Se ha añadido el artículo 900485 a favoritos.

Ir a favoritos

El artículo 900485 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

VC 600 1 10

1 Producto

N.º art. 900486 VC 600 1 10

GTIN 4013364434806, N.º de arancel aduanero (EU): 85363010, Peso bruto: 38.25 g, Empaquetado: 120.00 pc(s)

Figuras

Open PDF

Más información

Brand: DEHN
Type: VC 600 1 10
Part No.: 900486
or equivalent.

Certificados

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	600 V
Voltage protection level (U_P )	≤ 2.5 kV

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
SPD according to UL1449	4CA
Max. continuous operating voltage (a.c.) (U_C )	600 V
Max. discharge current (8/20 µs) (I_max )	20 kA
Nominal discharge current (8/20 µs) (I_n )	10 kA
Voltage protection level (U_P )	≤ 2.5 kV
Voltage protection level at 3 kA (U_P )	≤ 2 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	80 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	6 kA_rms
Operating state / fault indication	with remote signalling contact (break contact)
For mounting on	printed circuit boards
Enclosure material	PA66, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	30 x 18 x 26 mm
Approvals	KEMA, UL
Number of ports	1
Wave soldering	260 °C
Operating temperature range (T_U )	-40 °C ... +85 °C
Remote contact: switching capacity (a.c.)	250 V / 0.5 A
Remote contact: switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Se ha añadido el artículo 900486 a favoritos.

Ir a favoritos

El artículo 900486 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

VC NPE 1 10

1 Producto

N.º art. 900483 VC NPE 1 10

GTIN 4013364434813, N.º de arancel aduanero (EU): 85363010, Peso bruto: 22.25 g, Empaquetado: 120.00 pc(s)

Figuras

Open PDF

Más información

Brand: DEHN
Type: VC NPE 1 10
Part No.: 900483
or equivalent.

Certificados

Datos técnicos

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) (U_C )	255 V
Voltage protection level (U_P )	≤ 1.5 kV

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
SPD according to UL1449	4CA
Max. continuous operating voltage (a.c.) (U_C )	255 V
Max. discharge current (8/20 µs) (I_max )	20 kA
Nominal discharge current (8/20 µs) (I_n )	10 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 3 kA (U_P )	≤ 1.5 kV
Follow current extinguishing capability (a.c.) (I_fi )	100 A_rms
Response time (t_A )	≤ 100 ns
Operating state / fault indication	with remote signalling contact (break contact)
For mounting on	printed circuit boards
Enclosure material	PA66, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	30 x 14 x 26 mm
Approvals	KEMA, UL
Number of ports	1
Wave soldering	260 °C
Operating temperature range (T_U )	-40 °C ... +85 °C
Remote contact: switching capacity (a.c.)	250 V / 0.5 A
Remote contact: switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Se ha añadido el artículo 900483 a favoritos.

Ir a favoritos

El artículo 900483 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

VC PV 670 1 10

1 Producto

N.º art. 900487 VC PV 670 1 10

GTIN 4013364434820, N.º de arancel aduanero (EU): 85363010, Peso bruto: 34.33 g, Empaquetado: 120.00 pc(s)

Figuras

Open PDF

Más información

Brand: DEHN
Type: VC PV 670 1 10
Part No.: 900487
or equivalent.

Certificados

Datos técnicos

Max. PV voltage (d.c.) (U_CPV )	670 V
Voltage protection level (U_P )	≤ 2 kV

SPD according to EN 50539-11 / IEC 61643-31	type 2 / class II
SPD according to UL1449	4CA
Max. PV voltage (d.c.) (U_CPV )	670 V
Max. discharge current (8/20 µs) (I_max )	20 kA
Nominal discharge current (8/20 µs) (I_n )	10 kA
Voltage protection level (U_P )	≤ 2 kV
Voltage protection level at 3 kA (U_P )	≤ 1.7 kV
Response time (t_A )	≤ 25 ns
Short-circuit withstand capability (I_SCPV )	1 kA
Operating state / fault indication	with remote signalling contact (break contact)
For mounting on	printed circuit boards
Enclosure material	PA66, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	34 x 14 x 26 mm
Approvals	KEMA, UL
Number of ports	1
Wave soldering	260 °C
Operating temperature range (T_U )	-40 °C ... +85 °C
Remote contact: switching capacity (a.c.)	250 V / 0.5 A
Remote contact: switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Se ha añadido el artículo 900487 a favoritos.

Ir a favoritos

El artículo 900487 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

VC PV 750 1 10

1 Producto

N.º art. 900481 VC PV 750 1 10

GTIN 4013364434837, N.º de arancel aduanero (EU): 85363010, Peso bruto: 38.08 g, Empaquetado: 120.00 pc(s)

Figuras

Open PDF

Más información

Brand: DEHN
Type: VC PV 750 1 10
Part No.: 900481
or equivalent.

Certificados

Datos técnicos

Max. PV voltage (d.c.) (U_CPV )	750 V
Voltage protection level (U_P )	≤ 2.5 kV

SPD according to EN 50539-11 / IEC 61643-31	type 2 / class II
SPD according to UL1449	4CA
Max. PV voltage (d.c.) (U_CPV )	750 V
Max. discharge current (8/20 µs) (I_max )	20 kA
Nominal discharge current (8/20 µs) (I_n )	10 kA
Voltage protection level (U_P )	≤ 2.5 kV
Voltage protection level at 3 kA (U_P )	≤ 2 kV
Response time (t_A )	≤ 25 ns
Short-circuit withstand capability (I_SCPV )	1 kA
Operating state / fault indication	with remote signalling contact (break contact)
For mounting on	printed circuit boards
Enclosure material	PA66, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Dimensions	34 x 18 x 26 mm
Approvals	KEMA, UL
Number of ports	1
Wave soldering	260 °C
Operating temperature range (T_U )	-40 °C ... +85 °C
Remote contact: switching capacity (a.c.)	250 V / 0.5 A
Remote contact: switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Se ha añadido el artículo 900481 a favoritos.

Ir a favoritos

El artículo 900481 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Resultados de los productos (0)

Results for content (0)

Specific PCB solutions

BD420-6-DN

N.º art. 900488 BD420-6-DN

Se ha añadido el artículo 900488 a favoritos.

El artículo 900488 ha sido añadido a la cesta de compra.

VC 350 2 5

N.º art. 900495 VC 350 2 5

Se ha añadido el artículo 900495 a favoritos.

El artículo 900495 ha sido añadido a la cesta de compra.

VC 320 2 10

N.º art. 900499 VC 320 2 10

Se ha añadido el artículo 900499 a favoritos.

El artículo 900499 ha sido añadido a la cesta de compra.

VC 385 1 10

N.º art. 900485 VC 385 1 10

Se ha añadido el artículo 900485 a favoritos.

El artículo 900485 ha sido añadido a la cesta de compra.

VC 600 1 10

N.º art. 900486 VC 600 1 10

Se ha añadido el artículo 900486 a favoritos.

El artículo 900486 ha sido añadido a la cesta de compra.

VC NPE 1 10

N.º art. 900483 VC NPE 1 10

Se ha añadido el artículo 900483 a favoritos.

El artículo 900483 ha sido añadido a la cesta de compra.

VC PV 670 1 10

N.º art. 900487 VC PV 670 1 10

Se ha añadido el artículo 900487 a favoritos.

El artículo 900487 ha sido añadido a la cesta de compra.

VC PV 750 1 10

N.º art. 900481 VC PV 750 1 10

Se ha añadido el artículo 900481 a favoritos.

El artículo 900481 ha sido añadido a la cesta de compra.

Specific PCB solutions

BD420-6-DN

N.º art. 900488 BD420-6-DN

Se ha añadido el artículo 900488 a favoritos.

El artículo 900488 ha sido añadido a la cesta de compra.

VC 350 2 5

N.º art. 900495 VC 350 2 5

Debe estar registrado para descargar 900495.stp.

Debe estar registrado para descargar 900495.igs.

Debe estar registrado para descargar 900495.jt.

Debe estar registrado para descargar 900495.dwg.

Debe estar registrado para descargar 900495m_D.dxf.

Se ha añadido el artículo 900495 a favoritos.

El artículo 900495 ha sido añadido a la cesta de compra.

VC 320 2 10

N.º art. 900499 VC 320 2 10

Debe estar registrado para descargar 900499.stp.

Debe estar registrado para descargar 900499.igs.

Debe estar registrado para descargar 900499.jt.

Debe estar registrado para descargar 900499.dwg.

Se ha añadido el artículo 900499 a favoritos.

El artículo 900499 ha sido añadido a la cesta de compra.

VC 385 1 10

N.º art. 900485 VC 385 1 10

Debe estar registrado para descargar 900483_485_487.stp.

Debe estar registrado para descargar 900483_485_487.igs.

Debe estar registrado para descargar 900483_485_487.jt.

Debe estar registrado para descargar 900483_485_487.dwg.

Debe estar registrado para descargar 900485m_CN.dxf.

Se ha añadido el artículo 900485 a favoritos.

El artículo 900485 ha sido añadido a la cesta de compra.

VC 600 1 10

N.º art. 900486 VC 600 1 10

Debe estar registrado para descargar 900481_486.stp.

Debe estar registrado para descargar 900481_486.igs.

Debe estar registrado para descargar 900481_486.jt.

Debe estar registrado para descargar 900481_486.dwg.

Debe estar registrado para descargar 900486m_CN.dxf.

Se ha añadido el artículo 900486 a favoritos.

El artículo 900486 ha sido añadido a la cesta de compra.

VC NPE 1 10

N.º art. 900483 VC NPE 1 10

Debe estar registrado para descargar 900483_485_487.stp.

Debe estar registrado para descargar 900483_485_487.igs.

Debe estar registrado para descargar 900483_485_487.jt.

Debe estar registrado para descargar 900483_485_487.dwg.

Debe estar registrado para descargar 900485m_CN.dxf.

Se ha añadido el artículo 900483 a favoritos.

El artículo 900483 ha sido añadido a la cesta de compra.

VC PV 670 1 10

N.º art. 900487 VC PV 670 1 10

Debe estar registrado para descargar 900483_485_487.stp.

Debe estar registrado para descargar 900483_485_487.igs.

Debe estar registrado para descargar 900483_485_487.jt.

Debe estar registrado para descargar 900483_485_487.dwg.

Debe estar registrado para descargar 900485m_CN.dxf.

Se ha añadido el artículo 900487 a favoritos.

El artículo 900487 ha sido añadido a la cesta de compra.

VC PV 750 1 10

N.º art. 900481 VC PV 750 1 10

Debe estar registrado para descargar 900481_486.stp.

Debe estar registrado para descargar 900481_486.igs.

Debe estar registrado para descargar 900481_486.jt.

Debe estar registrado para descargar 900481_486.dwg.

Debe estar registrado para descargar 900486m_CN.dxf.

Se ha añadido el artículo 900481 a favoritos.

El artículo 900481 ha sido añadido a la cesta de compra.
