N.º art. 990001 DMI 3 10 1 L

GTIN 4013364102583, N.º de arancel aduanero (EU): 85354000, Peso bruto: 700.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

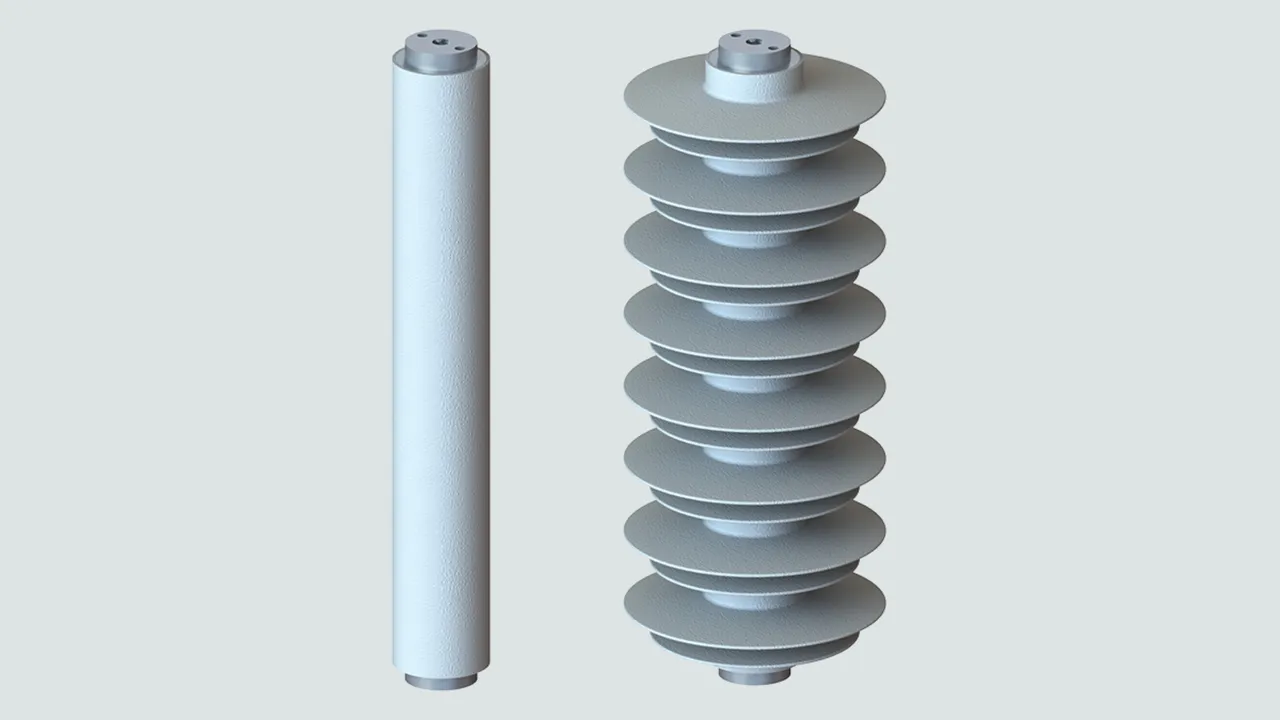

Descargador de media tensión DEHNmid 3 10 1 L
DEHNmid 3 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 3 kV
Tensión de servicio: Uc = 2,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 68 mm
Envolvente de silicona resistente a altas temperaturas: altura = 92 mm; RAL 3013

Producto DEHN
Tipo: DMI 3 10 1 L
art. no.: 990001
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio (MCOV) AC (U_c )	2,4 kV
Altura (h)	92 mm
Vía de fuga (+/- 5%)	68 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio (MCOV) AC (U_c )	2,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	3,5 kV
Sobretensión temporal TOV a 10 seg (U_10s )	3,3 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	10,7 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	9,3 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	10,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	11,1 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	12,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	7,3 kV
Tensión residual a 250 A (40/100 µs) (û_res )	7,5 kV
Tensión residual a 500 A (40/100 µs) (û_res )	7,8 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	8,1 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	8,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	24 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	36 kV
Altura (h)	92 mm
Vía de fuga (+/- 5%)	68 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990001 a favoritos.

Ir a favoritos

El artículo 990001 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990002 DMI 6 10 1 L

GTIN 4013364102590, N.º de arancel aduanero (EU): 85354000, Peso bruto: 900.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 6 10 1 L
DEHNmid 6 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 6 kV
Tensión de servicio: Uc = 4,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 88 mm
Envolvente de silicona resistente a altas temperaturas: altura = 112 mm; RAL 3013

Producto DEHN
Tipo: DMI 6 10 1 L
art. no.: 990002
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio (MCOV) AC (U_c )	4,8 kV
Altura (h)	112 mm
Vía de fuga (+/- 5%)	88 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio (MCOV) AC (U_c )	4,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	6,9 kV
Sobretensión temporal TOV a 10 seg (U_10s )	6,5 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	19,3 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	16,7 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	18,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	20,0 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	22,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	13,1 kV
Tensión residual a 250 A (40/100 µs) (û_res )	13,6 kV
Tensión residual a 500 A (40/100 µs) (û_res )	14,0 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	14,6 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	15,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	32 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	46 kV
Altura (h)	112 mm
Vía de fuga (+/- 5%)	88 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990002 a favoritos.

Ir a favoritos

El artículo 990002 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990003 DMI 9 10 1 L

GTIN 4013364102606, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 9 10 1 L
DEHNmid 9 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 9 kV
Tensión de servicio: Uc = 7,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 108 mm
Envolvente de silicona resistente a altas temperaturas: altura = 132 mm; RAL 3013

Producto DEHN
Tipo: DMI 9 10 1 L
art. no.: 990003
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio (MCOV) AC (U_c )	7,2 kV
Altura (h)	132 mm
Vía de fuga (+/- 5%)	108 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio (MCOV) AC (U_c )	7,2 kV
Sobretensión temporal TOV a 1 seg (U_1s )	10,4 kV
Sobretensión temporal TOV a 10 seg (U_10s )	9,8 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	28,9 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	25,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	27,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	30,0 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	33,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	19,7 kV
Tensión residual a 250 A (40/100 µs) (û_res )	20,3 kV
Tensión residual a 500 A (40/100 µs) (û_res )	21,1 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	21,9 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	23,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	40 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	58 kV
Altura (h)	132 mm
Vía de fuga (+/- 5%)	108 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990003 a favoritos.

Ir a favoritos

El artículo 990003 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990004 DMI 12 10 1 L

GTIN 4013364102613, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.20 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Descargador de media tensión DEHNmid 12 10 1 L
DEHNmid 12 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 12 kV
Tensión de servicio: Uc = 9,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 128 mm
Envolvente de silicona resistente a altas temperaturas: altura = 152 mm; RAL 3013

Producto DEHN
Tipo: DMI 12 10 1 L
art. no.: 990004
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio (MCOV) AC (U_c )	9,6 kV
Altura (h)	152 mm
Vía de fuga (+/- 5%)	128 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio (MCOV) AC (U_c )	9,6 kV
Sobretensión temporal TOV a 1 seg (U_1s )	13,8 kV
Sobretensión temporal TOV a 10 seg (U_10s )	13,1 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	37,5 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	32,6 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	35,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	38,9 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	43,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	25,6 kV
Tensión residual a 250 A (40/100 µs) (û_res )	26,4 kV
Tensión residual a 500 A (40/100 µs) (û_res )	27,3 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	28,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	29,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	46 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	68 kV
Altura (h)	152 mm
Vía de fuga (+/- 5%)	128 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990004 a favoritos.

Ir a favoritos

El artículo 990004 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990005 DMI 15 10 1 L

GTIN 4013364102620, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.30 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 15 10 1 L
DEHNmid 15 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 15 kV
Tensión de servicio: Uc = 12,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 138 mm
Envolvente de silicona resistente a altas temperaturas: altura = 162 mm; RAL 3013

Producto DEHN
Tipo: DMI 15 10 1 L
art. no.: 990005
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio (MCOV) AC (U_c )	12,0 kV
Altura (h)	162 mm
Vía de fuga (+/- 5%)	138 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio (MCOV) AC (U_c )	12,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	17,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	16,4 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	42,8 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	37,2 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	40,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	44,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	50,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	29,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	30,1 kV
Tensión residual a 500 A (40/100 µs) (û_res )	31,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	32,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	34,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	50 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	74 kV
Altura (h)	162 mm
Vía de fuga (+/- 5%)	138 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990005 a favoritos.

Ir a favoritos

El artículo 990005 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990006 DMI 18 10 1 L

GTIN 4013364102637, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.50 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 18 10 1 L
DEHNmid 18 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 18 kV
Tensión de servicio: Uc = 14,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 158 mm
Envolvente de silicona resistente a altas temperaturas: altura = 182 mm; RAL 3013

Producto DEHN
Tipo: DMI 18 10 1 L
art. no.: 990006
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio (MCOV) AC (U_c )	14,4 kV
Altura (h)	182 mm
Vía de fuga (+/- 5%)	158 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio (MCOV) AC (U_c )	14,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	20,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	19,6 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	52,4 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	45,6 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	49,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	54,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	61,3 kV
Tensión residual a 125 A (40/100 µs) (û_res )	35,8 kV
Tensión residual a 250 A (40/100 µs) (û_res )	36,9 kV
Tensión residual a 500 A (40/100 µs) (û_res )	38,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	39,7 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	41,7 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	54 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	78 kV
Altura (h)	182 mm
Vía de fuga (+/- 5%)	158 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990006 a favoritos.

Ir a favoritos

El artículo 990006 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990007 DMI 21 10 1 L

GTIN 4013364102644, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.70 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 21 10 1 L
DEHNmid 21 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 21 kV
Tensión de servicio: Uc = 16,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 180 mm
Envolvente de silicona resistente a altas temperaturas: altura = 204 mm; RAL 3013

Producto DEHN
Tipo: DMI 21 10 1 L
art. no.: 990007
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio (MCOV) AC (U_c )	16,8 kV
Altura (h)	204 mm
Vía de fuga (+/- 5%)	180 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio (MCOV) AC (U_c )	16,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	24,2 kV
Sobretensión temporal TOV a 10 seg (U_10s )	22,9 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	62,1 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	53,9 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	58,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	64,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	72,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	42,3 kV
Tensión residual a 250 A (40/100 µs) (û_res )	43,7 kV
Tensión residual a 500 A (40/100 µs) (û_res )	45,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	47,0 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	49,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	62 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	90 kV
Altura (h)	204 mm
Vía de fuga (+/- 5%)	180 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990007 a favoritos.

Ir a favoritos

El artículo 990007 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990008 DMI 24 10 1 L

GTIN 4013364102651, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.80 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 24 10 1 L
DEHNmid 24 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 24 kV
Tensión de servicio: Uc = 19,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 200 mm
Envolvente de silicona resistente a altas temperaturas: altura = 224 mm; RAL 3013

Producto DEHN
Tipo: DMI 24 10 1 L
art. no.: 990008
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio (MCOV) AC (U_c )	19,2 kV
Altura (h)	224 mm
Vía de fuga (+/- 5%)	200 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio (MCOV) AC (U_c )	19,2 kV
Sobretensión temporal TOV a 1 seg (U_1s )	27,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	26,2 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	70,6 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	61,4 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	66,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	73,3 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	82,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	48,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	49,7 kV
Tensión residual a 500 A (40/100 µs) (û_res )	51,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	53,5 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	56,1 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	68 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	100 kV
Altura (h)	224 mm
Vía de fuga (+/- 5%)	200 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990008 a favoritos.

Ir a favoritos

El artículo 990008 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990009 DMI 27 10 1 L

GTIN 4013364102668, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 27 10 1 L
DEHNmid 27 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 27 kV
Tensión de servicio: Uc = 21,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 220 mm
Envolvente de silicona resistente a altas temperaturas: altura = 244 mm; RAL 3013

Producto DEHN
Tipo: DMI 27 10 1 L
art. no.: 990009
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio (MCOV) AC (U_c )	21,6 kV
Altura (h)	244 mm
Vía de fuga (+/- 5%)	220 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio (MCOV) AC (U_c )	21,6 kV
Sobretensión temporal TOV a 1 seg (U_1s )	31,1 kV
Sobretensión temporal TOV a 10 seg (U_10s )	29,4 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	80,3 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	69,8 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	75,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	83,3 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	93,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	54,8 kV
Tensión residual a 250 A (40/100 µs) (û_res )	56,5 kV
Tensión residual a 500 A (40/100 µs) (û_res )	58,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	60,8 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	63,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	72 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	106 kV
Altura (h)	244 mm
Vía de fuga (+/- 5%)	220 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuerca , de acero ínoxidable´´´´´
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990009 a favoritos.

Ir a favoritos

El artículo 990009 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990011 DMI 31 10 1 L

GTIN 4013364102682, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.20 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 31 10 1 L
DEHNmid 31 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 31 kV
Tensión de servicio: Uc = 25,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 250 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 31 10 1 L
art. no.: 990011
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	31 kV
Tensión de servicio (MCOV) AC (U_c )	25,0 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	250 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	31 kV
Tensión de servicio (MCOV) AC (U_c )	25,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	35,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	33,8 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	91,0 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	79,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	85,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	94,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	106,3 kV
Tensión residual a 125 A (40/100 µs) (û_res )	62,1 kV
Tensión residual a 250 A (40/100 µs) (û_res )	64,0 kV
Tensión residual a 500 A (40/100 µs) (û_res )	66,3 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	68,9 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	72,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	92 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	132 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	250 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990011 a favoritos.

Ir a favoritos

El artículo 990011 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990012 DMI 33 10 1 L

GTIN 4013364102699, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.40 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 33 10 1 L
DEHNmid 33 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 33 kV
Tensión de servicio: Uc = 26,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 250 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 33 10 1 L
art. no.: 990012
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio (MCOV) AC (U_c )	26,4 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	250 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio (MCOV) AC (U_c )	26,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	38,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	36,0 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	94,2 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	81,8 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	88,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	97,7 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	110,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	64,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	66,3 kV
Tensión residual a 500 A (40/100 µs) (û_res )	68,6 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	71,3 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	74,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	92 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	132 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	250 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990012 a favoritos.

Ir a favoritos

El artículo 990012 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990013 DMI 36 10 1 L

GTIN 4013364102705, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 36 10 1 L
DEHNmid 36 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 36 kV
Tensión de servicio: Uc = 28,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 338 mm
Envolvente de silicona resistente a altas temperaturas: altura = 362 mm; RAL 3013

Producto DEHN
Tipo: DMI 36 10 1 L
art. no.: 990013
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio (MCOV) AC (U_c )	28,8 kV
Altura (h)	362 mm
Vía de fuga (+/- 5%)	338 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio (MCOV) AC (U_c )	28,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	41,4 kV
Sobretensión temporal TOV a 10 seg (U_10s )	39,2 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	104,9 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	91,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	98,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	108,8 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	122,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	71,5 kV
Tensión residual a 250 A (40/100 µs) (û_res )	73,8 kV
Tensión residual a 500 A (40/100 µs) (û_res )	76,4 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	79,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	83,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	118 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	170 kV
Altura (h)	362 mm
Vía de fuga (+/- 5%)	338 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990013 a favoritos.

Ir a favoritos

El artículo 990013 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990014 DMI 39 10 1 L

GTIN 4013364102712, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.20 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 39 10 1 L
DEHNmid 39 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 39 kV
Tensión de servicio: Uc = 31,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 360 mm
Envolvente de silicona resistente a altas temperaturas: altura = 384 mm; RAL 3013

Producto DEHN
Tipo: DMI 39 10 1 L
art. no.: 990014
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio (MCOV) AC (U_c )	31,2 kV
Altura (h)	384 mm
Vía de fuga (+/- 5%)	360 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio (MCOV) AC (U_c )	31,2 kV
Sobretensión temporal TOV a 1 seg (U_1s )	44,9 kV
Sobretensión temporal TOV a 10 seg (U_10s )	42,5 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	114,5 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	99,5 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	107,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	118,8 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	133,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	78,7 kV
Tensión residual a 250 A (40/100 µs) (û_res )	80,6 kV
Tensión residual a 500 A (40/100 µs) (û_res )	83,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	86,7 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	91,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	128 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	180 kV
Altura (h)	384 mm
Vía de fuga (+/- 5%)	360 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990014 a favoritos.

Ir a favoritos

El artículo 990014 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990015 DMI 42 10 1 L

GTIN 4013364102729, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.40 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 42 10 1 L
DEHNmid 42 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 42 kV
Tensión de servicio: Uc = 33,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 382 mm
Envolvente de silicona resistente a altas temperaturas: altura = 406 mm; RAL 3013

Producto DEHN
Tipo: DMI 42 10 1 L
art. no.: 990015
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio (MCOV) AC (U_c )	33,6 kV
Altura (h)	406 mm
Vía de fuga (+/- 5%)	382 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio (MCOV) AC (U_c )	33,6 kV
Sobretensión temporal TOV a 1 seg (U_1s )	48,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	45,8 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	124,1 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	107,9 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	116,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	128,8 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	145,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	84,7 kV
Tensión residual a 250 A (40/100 µs) (û_res )	87,3 kV
Tensión residual a 500 A (40/100 µs) (û_res )	90,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	94,0 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	98,6 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	132 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	192 kV
Altura (h)	406 mm
Vía de fuga (+/- 5%)	382 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990015 a favoritos.

Ir a favoritos

El artículo 990015 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990016 DMI 45 10 1 L

GTIN 4013364102736, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.60 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 45 10 1 L
DEHNmid 45 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 45 kV
Tensión de servicio: Uc = 36,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 390 mm
Envolvente de silicona resistente a altas temperaturas: altura = 414 mm; RAL 3013

Producto DEHN
Tipo: DMI 45 10 1 L
art. no.: 990016
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio (MCOV) AC (U_c )	36,0 kV
Altura (h)	414 mm
Vía de fuga (+/- 5%)	390 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio (MCOV) AC (U_c )	36,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	51,8 kV
Sobretensión temporal TOV a 10 seg (U_10s )	49,1 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	128,4 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	111,6 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	120,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	133,2 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	150,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	87,6 kV
Tensión residual a 250 A (40/100 µs) (û_res )	90,4 kV
Tensión residual a 500 A (40/100 µs) (û_res )	93,6 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	97,2 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	102,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	144 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	208 kV
Altura (h)	414 mm
Vía de fuga (+/- 5%)	390 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990016 a favoritos.

Ir a favoritos

El artículo 990016 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990017 DMI 48 10 1 L

GTIN 4013364102743, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.80 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 48 10 1 L
DEHNmid 48 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 48 kV
Tensión de servicio: Uc = 38,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 422 mm
Envolvente de silicona resistente a altas temperaturas: altura = 446 mm; RAL 3013

Producto DEHN
Tipo: DMI 48 10 1 L
art. no.: 990017
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio (MCOV) AC (U_c )	38,4 kV
Altura (h)	446 mm
Vía de fuga (+/- 5%)	422 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio (MCOV) AC (U_c )	38,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	55,2 kV
Sobretensión temporal TOV a 10 seg (U_10s )	52,3 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	141,2 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	122,8 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	132,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	146,5 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	165,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	96,4 kV
Tensión residual a 250 A (40/100 µs) (û_res )	99,4 kV
Tensión residual a 500 A (40/100 µs) (û_res )	103,0 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	106,9 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	112,2 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	146 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	214 kV
Altura (h)	446 mm
Vía de fuga (+/- 5%)	422 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990017 a favoritos.

Ir a favoritos

El artículo 990017 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990018 DMI 51 10 1 L

GTIN 4013364102750, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 51 10 1 L
DEHNmid 51 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 51 kV
Tensión de servicio: Uc = 40,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 432 mm
Envolvente de silicona resistente a altas temperaturas: altura = 456 mm; RAL 3013

Producto DEHN
Tipo: DMI 51 10 1 L
art. no.: 990018
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio (MCOV) AC (U_c )	40,8 kV
Altura (h)	456 mm
Vía de fuga (+/- 5%)	432 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000µs
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio (MCOV) AC (U_c )	40,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	58,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	55,6 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	147,7 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	128,3 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	138,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	153,2 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	172,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	100,7 kV
Tensión residual a 250 A (40/100 µs) (û_res )	103,9 kV
Tensión residual a 500 A (40/100 µs) (û_res )	107,6 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	111,8 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	117,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	150 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	218 kV
Altura (h)	456 mm
Vía de fuga (+/- 5%)	432 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990018 a favoritos.

Ir a favoritos

El artículo 990018 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990101 DMI 3 10 1 N

GTIN 4013364102767, N.º de arancel aduanero (EU): 85354000, Peso bruto: 700.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 3 10 1 N
DEHNmid 3 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 3 kV
Tensión de servicio: Uc = 2,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 143 mm
Envolvente de silicona resistente a altas temperaturas: altura = 92 mm; RAL 3013

Producto DEHN
Tipo: DMI 3 10 1 N
art. no.: 990101
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio (MCOV) AC (U_c )	2,4 kV
Altura (h)	92 mm
Vía de fuga (+/- 5%)	143 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio (MCOV) AC (U_c )	2,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	3,5 kV
Sobretensión temporal TOV a 10 seg (U_10s )	3,3 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	10,7 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	9,3 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	10,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	11,1 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	12,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	7,3 kV
Tensión residual a 250 A (40/100 µs) (û_res )	7,5 kV
Tensión residual a 500 A (40/100 µs) (û_res )	7,8 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	8,1 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	8,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	34 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	22 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	50 kV
Altura (h)	92 mm
Cantidad de pantallas	1
Vía de fuga (+/- 5%)	143 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990101 a favoritos.

Ir a favoritos

El artículo 990101 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990102 DMI 6 10 1 N

GTIN 4013364102774, N.º de arancel aduanero (EU): 85354000, Peso bruto: 900.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 6 10 1 N
DEHNmid 6 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 6 kV
Tensión de servicio: Uc = 4,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 163 mm
Envolvente de silicona resistente a altas temperaturas: altura = 112 mm; RAL 3013

Producto DEHN
Tipo: DMI 6 10 1 N
art. no.: 990102
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio (MCOV) AC (U_c )	4,8 kV
Altura (h)	112 mm
Vía de fuga (+/- 5%)	163 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio (MCOV) AC (U_c )	4,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	6,9 kV
Sobretensión temporal TOV a 10 seg (U_10s )	6,5 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	19,3 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	16,7 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	18,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	20,0 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	22,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	13,1 kV
Tensión residual a 250 A (40/100 µs) (û_res )	13,6 kV
Tensión residual a 500 A (40/100 µs) (û_res )	14,0 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	14,6 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	15,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	42 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	26 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	60 kV
Altura (h)	112 mm
Cantidad de pantallas	1
Vía de fuga (+/- 5%)	163 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990102 a favoritos.

Ir a favoritos

El artículo 990102 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990103 DMI 9 10 1 N

GTIN 4013364102781, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 9 10 1 N
DEHNmid 9 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 9 kV
Tensión de servicio: Uc = 7,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 183 mm
Envolvente de silicona resistente a altas temperaturas: altura = 132 mm; RAL 3013

Producto DEHN
Tipo: DMI 9 10 1 N
art. no.: 990103
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio (MCOV) AC (U_c )	7,2 kV
Altura (h)	132 mm
Vía de fuga (+/- 5%)	183 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio (MCOV) AC (U_c )	7,2 kV
Sobretensión temporal TOV a 1 seg (U_1s )	10,4 kV
Sobretensión temporal TOV a 10 seg (U_10s )	9,8 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	28,9 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	25,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	27,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	30,0 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	33,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	19,7 kV
Tensión residual a 250 A (40/100 µs) (û_res )	20,3 kV
Tensión residual a 500 A (40/100 µs) (û_res )	21,1 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	21,9 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	23,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	48 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	32 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	70 kV
Altura (h)	132 mm
Cantidad de pantallas	1
Vía de fuga (+/- 5%)	183 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990103 a favoritos.

Ir a favoritos

El artículo 990103 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990104 DMI 12 10 1 N

GTIN 4013364102798, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.20 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 12 10 1 N
DEHNmid 12 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 12 kV
Tensión de servicio: Uc = 9,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 278 mm
Envolvente de silicona resistente a altas temperaturas: altura = 152 mm; RAL 3013

Producto DEHN
Tipo: DMI 12 10 1 N
art. no.: 990104
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio (MCOV) AC (U_c )	9,6 kV
Altura (h)	152 mm
Vía de fuga (+/- 5%)	278 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio (MCOV) AC (U_c )	9,6 kV
Sobretensión temporal TOV a 1 seg (U_1s )	13,8 kV
Sobretensión temporal TOV a 10 seg (U_10s )	13,1 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	37,5 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	32,6 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	35,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	38,9 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	43,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	25,6 kV
Tensión residual a 250 A (40/100 µs) (û_res )	26,4 kV
Tensión residual a 500 A (40/100 µs) (û_res )	27,3 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	28,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	29,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	56 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	39 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	82 kV
Altura (h)	152 mm
Cantidad de pantallas	2
Vía de fuga (+/- 5%)	278 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990104 a favoritos.

Ir a favoritos

El artículo 990104 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990105 DMI 15 10 1 N

GTIN 4013364102804, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.30 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 15 10 1 N
DEHNmid 15 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 15 kV
Tensión de servicio: Uc = 12,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 288 mm
Envolvente de silicona resistente a altas temperaturas: altura = 162 mm; RAL 3013

Producto DEHN
Tipo: DMI 15 10 1 N
art. no.: 990105
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio (MCOV) AC (U_c )	12,0 kV
Altura (h)	162 mm
Vía de fuga (+/- 5%)	288 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio (MCOV) AC (U_c )	12,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	17,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	16,4 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	42,8 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	37,2 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	40,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	44,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	50,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	29,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	30,1 kV
Tensión residual a 500 A (40/100 µs) (û_res )	31,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	32,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	34,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	60 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	40 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	86 kV
Altura (h)	162 mm
Cantidad de pantallas	2
Vía de fuga (+/- 5%)	288 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990105 a favoritos.

Ir a favoritos

El artículo 990105 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990106 DMI 18 10 1 N

GTIN 4013364102811, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.50 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Descargador de media tensión DEHNmid 18 10 1 N
DEHNmid 18 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 18 kV
Tensión de servicio: Uc = 14,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 308 mm
Envolvente de silicona resistente a altas temperaturas: altura = 182 mm; RAL 3013

Producto DEHN
Tipo: DMI 18 10 1 N
art. no.: 990106
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio (MCOV) AC (U_c )	14,4 kV
Altura (h)	182 mm
Vía de fuga (+/- 5%)	308 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio (MCOV) AC (U_c )	14,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	20,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	19,6 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	52,4 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	45,6 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	49,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	54,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	61,3 kV
Tensión residual a 125 A (40/100 µs) (û_res )	35,8 kV
Tensión residual a 250 A (40/100 µs) (û_res )	36,9 kV
Tensión residual a 500 A (40/100 µs) (û_res )	38,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	39,7 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	41,7 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	64 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	42 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	92 kV
Altura (h)	182 mm
Cantidad de pantallas	2
Vía de fuga (+/- 5%)	308 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990106 a favoritos.

Ir a favoritos

El artículo 990106 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990107 DMI 21 10 1 N

GTIN 4013364102828, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.70 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 21 10 1 N
DEHNmid 21 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 21 kV
Tensión de servicio: Uc = 16,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 405 mm
Envolvente de silicona resistente a altas temperaturas: altura = 204 mm; RAL 3013

Producto DEHN
Tipo: DMI 21 10 1 N
art. no.: 990107
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio (MCOV) AC (U_c )	16,8 kV
Altura (h)	204 mm
Vía de fuga (+/- 5%)	405 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio (MCOV) AC (U_c )	16,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	24,2 kV
Sobretensión temporal TOV a 10 seg (U_10s )	22,9 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	62,1 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	53,9 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	58,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	64,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	72,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	42,3 kV
Tensión residual a 250 A (40/100 µs) (û_res )	43,7 kV
Tensión residual a 500 A (40/100 µs) (û_res )	45,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	47,0 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	49,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	70 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	46 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	104 kV
Altura (h)	204 mm
Cantidad de pantallas	3
Vía de fuga (+/- 5%)	405 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990107 a favoritos.

Ir a favoritos

El artículo 990107 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990108 DMI 24 10 1 N

GTIN 4013364102835, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.80 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 24 10 1 N
DEHNmid 24 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 24 kV
Tensión de servicio: Uc = 19,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 425 mm
Envolvente de silicona resistente a altas temperaturas: altura = 224 mm; RAL 3013

Producto DEHN
Tipo: DMI 24 10 1 N
art. no.: 990108
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio (MCOV) AC (U_c )	19,2 kV
Altura (h)	224 mm
Vía de fuga (+/- 5%)	425 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio (MCOV) AC (U_c )	19,2 kV
Sobretensión temporal TOV a 1 seg (U_1s )	27,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	26,2 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	70,6 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	61,4 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	66,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	73,3 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	82,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	48,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	49,7 kV
Tensión residual a 500 A (40/100 µs) (û_res )	51,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	53,5 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	56,1 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	78 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	52 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	114 kV
Altura (h)	224 mm
Cantidad de pantallas	3
Vía de fuga (+/- 5%)	425 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990108 a favoritos.

Ir a favoritos

El artículo 990108 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990109 DMI 27 10 1 N

GTIN 4013364102842, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 27 10 1 N
DEHNmid 27 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 27 kV
Tensión de servicio: Uc = 21,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 520 mm
Envolvente de silicona resistente a altas temperaturas: altura = 244 mm; RAL 3013

Producto DEHN
Tipo: DMI 27 10 1 N
art. no.: 990109
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio (MCOV) AC (U_c )	21,6 kV
Altura (h)	244 mm
Vía de fuga (+/- 5%)	520 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio (MCOV) AC (U_c )	21,6 kV
Sobretensión temporal TOV a 1 seg (U_1s )	31,1 kV
Sobretensión temporal TOV a 10 seg (U_10s )	29,4 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	80,3 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	69,8 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	75,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	83,3 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	93,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	54,8 kV
Tensión residual a 250 A (40/100 µs) (û_res )	56,5 kV
Tensión residual a 500 A (40/100 µs) (û_res )	58,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	60,8 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	63,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	82 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	54 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	120 kV
Altura (h)	244 mm
Cantidad de pantallas	4
Vía de fuga (+/- 5%)	520 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990109 a favoritos.

Ir a favoritos

El artículo 990109 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990110 DMI 30 10 1 N

GTIN 4013364102859, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.10 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 30 10 1 N
DEHNmid 30 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 30 kV
Tensión de servicio: Uc = 24,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 530 mm
Envolvente de silicona resistente a altas temperaturas: altura = 254 mm; RAL 3013

Producto DEHN
Tipo: DMI 30 10 1 N
art. no.: 990110
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio (MCOV) AC (U_c )	24,0 kV
Altura (h)	254 mm
Vía de fuga (+/- 5%)	530 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio (MCOV) AC (U_c )	24,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	34,5 kV
Sobretensión temporal TOV a 10 seg (U_10s )	32,7 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	85,6 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	74,4 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	80,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	88,8 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	100,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	58,4 kV
Tensión residual a 250 A (40/100 µs) (û_res )	60,2 kV
Tensión residual a 500 A (40/100 µs) (û_res )	62,4 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	64,8 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	68,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	94 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	62 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	136 kV
Altura (h)	254 mm
Cantidad de pantallas	4
Vía de fuga (+/- 5%)	530 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990110 a favoritos.

Ir a favoritos

El artículo 990110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990111 DMI 31 10 1 N

GTIN 4013364102866, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.20 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 31 10 1 N
DEHNmid 31 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 31 kV
Tensión de servicio: Uc = 25,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 625 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 31 10 1 N
art. no.: 990111
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	31 kV
Tensión de servicio (MCOV) AC (U_c )	25,0 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	625 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	31 kV
Tensión de servicio (MCOV) AC (U_c )	25,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	35,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	33,8 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	91,0 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	79,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	85,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	94,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	106,3 kV
Tensión residual a 125 A (40/100 µs) (û_res )	62,1 kV
Tensión residual a 250 A (40/100 µs) (û_res )	64,0 kV
Tensión residual a 500 A (40/100 µs) (û_res )	66,3 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	68,9 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	72,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	100 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	66 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	146 kV
Altura (h)	274 mm
Cantidad de pantallas	5
Vía de fuga (+/- 5%)	625 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990111 a favoritos.

Ir a favoritos

El artículo 990111 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990112 DMI 33 10 1 N

GTIN 4013364102873, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.40 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 33 10 1 N
DEHNmid 33 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 33 kV
Tensión de servicio: Uc = 26,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 625 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 33 10 1 N
art. no.: 990112
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio (MCOV) AC (U_c )	26,4 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	625 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio (MCOV) AC (U_c )	26,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	38,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	36,0 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	94,2 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	81,8 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	88,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	97,7 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	110,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	64,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	66,3 kV
Tensión residual a 500 A (40/100 µs) (û_res )	68,6 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	71,3 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	74,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	100 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	66 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	146 kV
Altura (h)	274 mm
Cantidad de pantallas	5
Vía de fuga (+/- 5%)	625 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990112 a favoritos.

Ir a favoritos

El artículo 990112 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990113 DMI 36 10 1 N

GTIN 4013364102880, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 36 10 1 N
DEHNmid 36 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 36 kV
Tensión de servicio: Uc = 28,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 788 mm
Envolvente de silicona resistente a altas temperaturas: altura = 362 mm; RAL 3013

Producto DEHN
Tipo: DMI 36 10 1 N
art. no.: 990113
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio (MCOV) AC (U_c )	28,8 kV
Altura (h)	362 mm
Vía de fuga (+/- 5%)	788 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio (MCOV) AC (U_c )	28,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	41,4 kV
Sobretensión temporal TOV a 10 seg (U_10s )	39,2 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	104,9 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	91,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	98,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	108,8 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	122,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	71,5 kV
Tensión residual a 250 A (40/100 µs) (û_res )	73,8 kV
Tensión residual a 500 A (40/100 µs) (û_res )	76,4 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	79,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	83,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	126 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	84 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	184 kV
Altura (h)	362 mm
Cantidad de pantallas	6
Vía de fuga (+/- 5%)	788 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990113 a favoritos.

Ir a favoritos

El artículo 990113 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990114 DMI 39 10 1 N

GTIN 4013364102897, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.20 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Descargador de media tensión DEHNmid 39 10 1 N
DEHNmid 39 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 39 kV
Tensión de servicio: Uc = 31,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 885 mm
Envolvente de silicona resistente a altas temperaturas: altura = 384 mm; RAL 3013

Producto DEHN
Tipo: DMI 39 10 1 N
art. no.: 990114
o equivalente

Certificados

Datos técnicos

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio (MCOV) AC (U_c )	31,2 kV
Altura (h)	384 mm
Vía de fuga (+/- 5%)	885 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio (MCOV) AC (U_c )	31,2 kV
Sobretensión temporal TOV a 1 seg (U_1s )	44,9 kV
Sobretensión temporal TOV a 10 seg (U_10s )	42,5 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	114,5 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	99,5 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	107,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	118,8 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	133,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	78,7 kV
Tensión residual a 250 A (40/100 µs) (û_res )	80,6 kV
Tensión residual a 500 A (40/100 µs) (û_res )	83,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	86,7 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	91,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	134 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	88 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	194 kV
Altura (h)	384 mm
Cantidad de pantallas	7
Vía de fuga (+/- 5%)	885 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Se ha añadido el artículo 990114 a favoritos.

Ir a favoritos

El artículo 990114 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNmid

Detalles

DMI L

N.º art. 990001 DMI 3 10 1 L

Se ha añadido el artículo 990001 a favoritos.

El artículo 990001 ha sido añadido a la cesta de compra.

N.º art. 990002 DMI 6 10 1 L

Se ha añadido el artículo 990002 a favoritos.

El artículo 990002 ha sido añadido a la cesta de compra.

N.º art. 990003 DMI 9 10 1 L

Se ha añadido el artículo 990003 a favoritos.

El artículo 990003 ha sido añadido a la cesta de compra.

N.º art. 990004 DMI 12 10 1 L

Debe estar registrado para descargar 990004.stp.

Debe estar registrado para descargar 990004.igs.

Debe estar registrado para descargar 990004.jt.

Debe estar registrado para descargar 990004.dwg.

Debe estar registrado para descargar 990001m_D.dxf.

Se ha añadido el artículo 990004 a favoritos.

El artículo 990004 ha sido añadido a la cesta de compra.

N.º art. 990005 DMI 15 10 1 L

Se ha añadido el artículo 990005 a favoritos.

El artículo 990005 ha sido añadido a la cesta de compra.

N.º art. 990006 DMI 18 10 1 L

Se ha añadido el artículo 990006 a favoritos.

El artículo 990006 ha sido añadido a la cesta de compra.

N.º art. 990007 DMI 21 10 1 L

Se ha añadido el artículo 990007 a favoritos.

El artículo 990007 ha sido añadido a la cesta de compra.

N.º art. 990008 DMI 24 10 1 L

Se ha añadido el artículo 990008 a favoritos.

El artículo 990008 ha sido añadido a la cesta de compra.

N.º art. 990009 DMI 27 10 1 L

Se ha añadido el artículo 990009 a favoritos.

El artículo 990009 ha sido añadido a la cesta de compra.

N.º art. 990011 DMI 31 10 1 L

Se ha añadido el artículo 990011 a favoritos.

El artículo 990011 ha sido añadido a la cesta de compra.

N.º art. 990012 DMI 33 10 1 L

Se ha añadido el artículo 990012 a favoritos.

El artículo 990012 ha sido añadido a la cesta de compra.

N.º art. 990013 DMI 36 10 1 L

Se ha añadido el artículo 990013 a favoritos.

El artículo 990013 ha sido añadido a la cesta de compra.

N.º art. 990014 DMI 39 10 1 L

Se ha añadido el artículo 990014 a favoritos.

El artículo 990014 ha sido añadido a la cesta de compra.

N.º art. 990015 DMI 42 10 1 L

Se ha añadido el artículo 990015 a favoritos.

El artículo 990015 ha sido añadido a la cesta de compra.

N.º art. 990016 DMI 45 10 1 L

Se ha añadido el artículo 990016 a favoritos.

El artículo 990016 ha sido añadido a la cesta de compra.

N.º art. 990017 DMI 48 10 1 L

Se ha añadido el artículo 990017 a favoritos.

El artículo 990017 ha sido añadido a la cesta de compra.

N.º art. 990018 DMI 51 10 1 L

Se ha añadido el artículo 990018 a favoritos.

El artículo 990018 ha sido añadido a la cesta de compra.

DMI N

N.º art. 990101 DMI 3 10 1 N

Debe estar registrado para descargar 990101.stp.

Debe estar registrado para descargar 990101.igs.

Debe estar registrado para descargar 990101.jt.

Debe estar registrado para descargar 990101.dwg.

Se ha añadido el artículo 990101 a favoritos.

El artículo 990101 ha sido añadido a la cesta de compra.

N.º art. 990102 DMI 6 10 1 N

Debe estar registrado para descargar 990102.stp.

Debe estar registrado para descargar 990102.igs.

Debe estar registrado para descargar 990102.jt.

Debe estar registrado para descargar 990102.dwg.

Se ha añadido el artículo 990102 a favoritos.

El artículo 990102 ha sido añadido a la cesta de compra.

N.º art. 990103 DMI 9 10 1 N

Debe estar registrado para descargar 990103.stp.

Debe estar registrado para descargar 990103.igs.

Debe estar registrado para descargar 990103.jt.

Debe estar registrado para descargar 990103.dwg.

Se ha añadido el artículo 990103 a favoritos.
