EXFS L / EXFS KU

  • Para conexión indirecta/toma de tierra de partes de la instalación separadas por razones de servicio, en caso de perturbaciones causadas por el rayo
  • Ejecución para la compensación de potencial de protección contra rayos según DIN EN 62305 / VDE 0185 para zonas Ex (zona 2)
  • Carcasa de fundición de zinc resistente a la corrosión con cubierta de plástico y con conexión flexible de los conductores

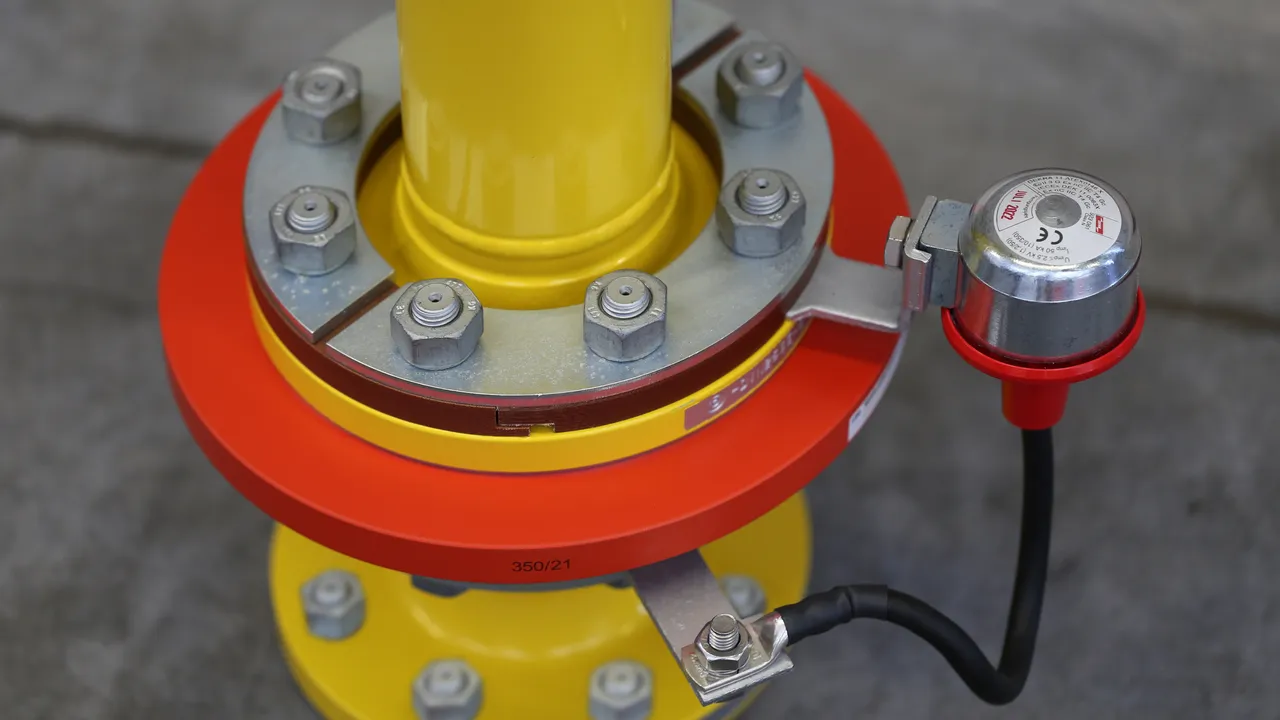

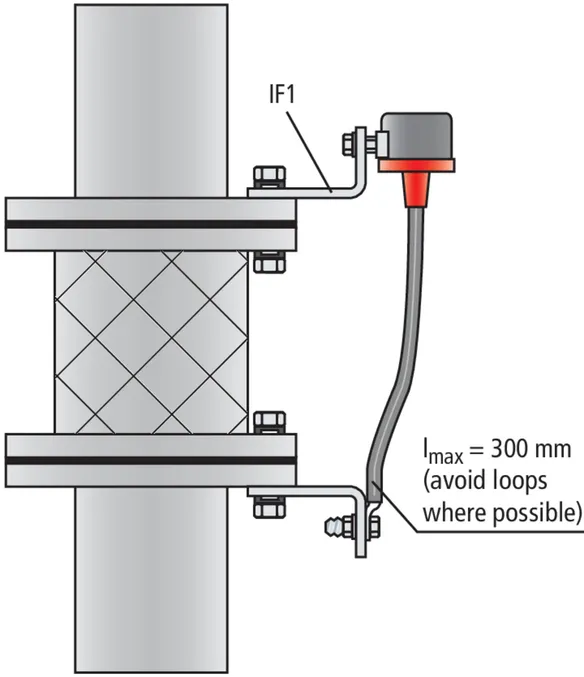

  • Para puentear piezas de aislamiento, bridas aislantes etc. en tramos de tuberías protegidos catódicamente contra la corrosión
  • Ejecución capaz de soportar elevadas cargas
  • Certificación de acuerdo con "Directiva ATEX" 2014/34/EU e IECEx

Detalles

lorem ipsum
lorem ipsum

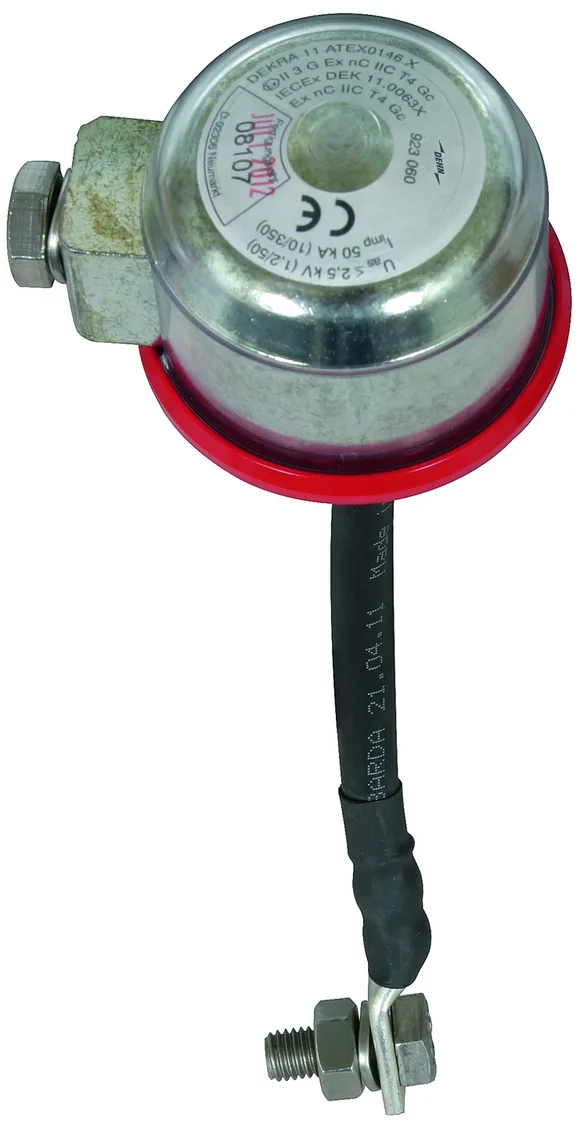

EXFS L

Vía de chispas de separación Ex para montaje en superficie.

3 Productos

N.º art. 923060 EXFS L100

GTIN 4013364038899, N.º de arancel aduanero: 85369095, Peso bruto: 805.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Vía de chispas de separación EX, EXFS L100
Vía de chispas de separación Ex, EXFS L100
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV

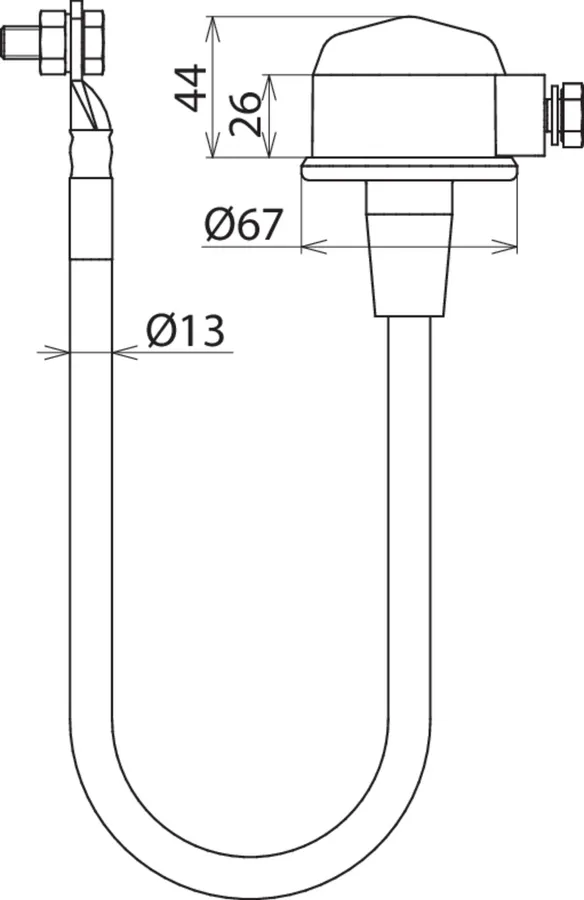

Longitud del cable: 100 mm
para medida de brida: 20 - 130 mm

Producto DEHN
Tipo: EXFS L100
art. no.: 923060
o equivalente

Certificados



Datos técnicos

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3
Corriente de impulso de rayo (10/350 µs) (Iimp ) 50 kA
Clase de descargador de rayo N
Impulso nominal de respuesta de choque de rayo (Ur imp ) ≤ 2,5 kV
Clase de protección IP 54

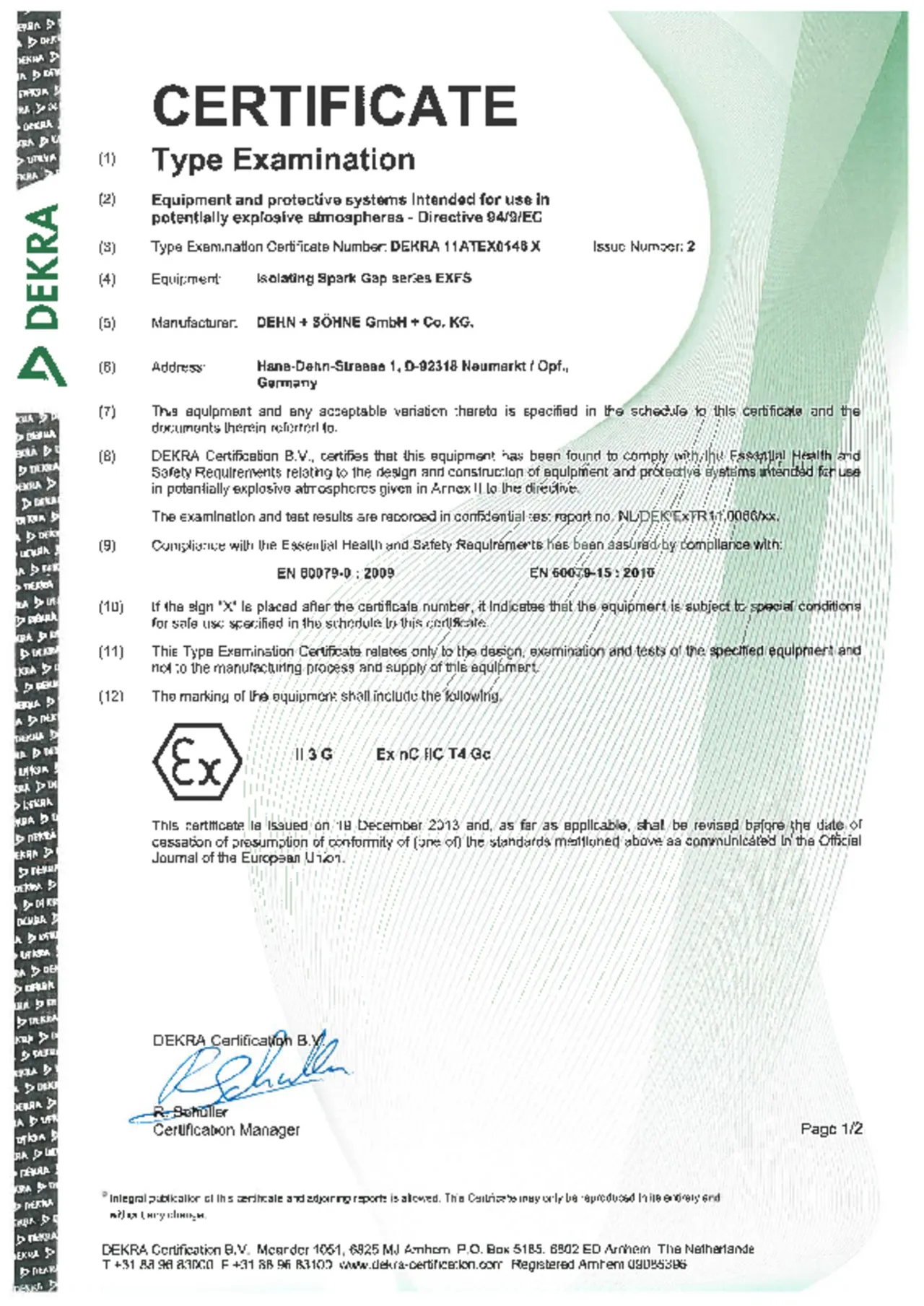

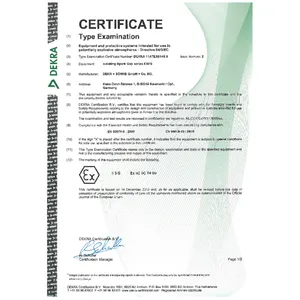

Certificaciones ATEX DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas II 3 G Ex nC IIC T4 Gc

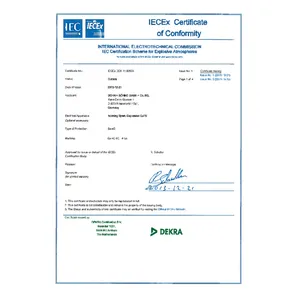

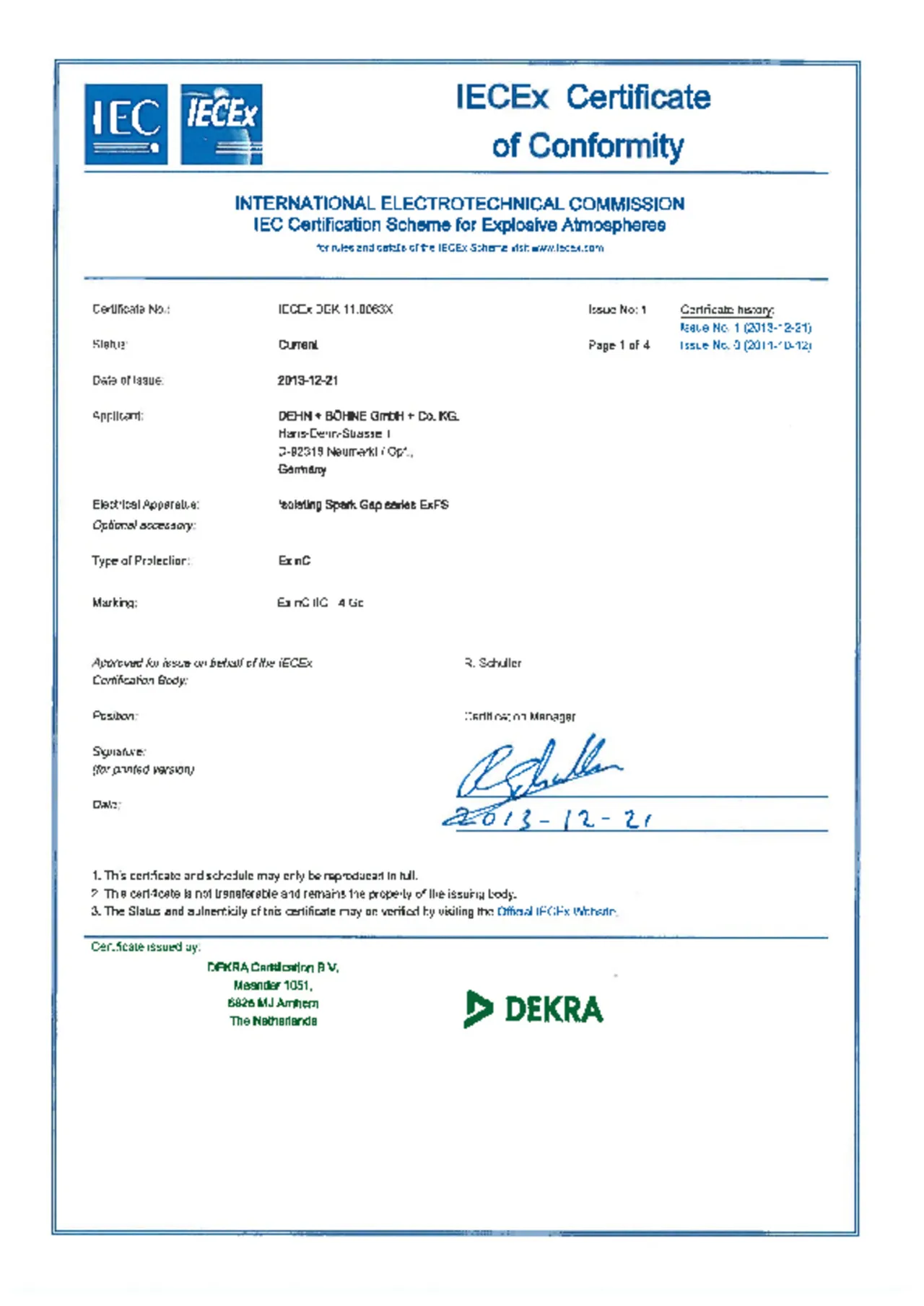

Certificaciones IECEx IECEx DEK 11.0063X
Marcado Ex según EN 60079-0 Ex nC IIC T4 Gc
Largo del cable 100 mm

Se ha añadido el artículo 923060 a favoritos.

El artículo 923060 ha sido añadido a la cesta de compra.

N.º art. 923061 EXFS L200

GTIN 4013364038905, N.º de arancel aduanero: 85369095, Peso bruto: 830.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Vía de chispas de separación EX, EXFS L200
Vía de chispas de separación Ex, EXFS L200
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 200 mm
para medida de brida: 120 - 230 mm

Producto DEHN
Tipo: EXFS L200
art. no.: 923061
o equivalente

Certificados



Datos técnicos

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3
Corriente de impulso de rayo (10/350 µs) (Iimp ) 50 kA
Clase de descargador de rayo N
Impulso nominal de respuesta de choque de rayo (Ur imp ) ≤ 2,5 kV
Clase de protección IP 54
Certificaciones ATEX DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx IECEx DEK 11.0063X
Marcado Ex según EN 60079-0 Ex nC IIC T4 Gc
Largo del cable 200 mm

Se ha añadido el artículo 923061 a favoritos.

El artículo 923061 ha sido añadido a la cesta de compra.

N.º art. 923062 EXFS L300

GTIN 4013364038912, N.º de arancel aduanero: 85369095, Peso bruto: 861.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Vía de chispas de separación EX, EXFS L300
Vía de chispas de separación Ex, EXFS L300
para su utilización en zonas Ex
(zona 2) con cable de conexión flexible
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 300 mm
para medida de brida: 220 - 320 mm

Producto DEHN
Tipo: EXFS L300
art. no.: 923062
o equivalente

Certificados



Datos técnicos

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3
Corriente de impulso de rayo (10/350 µs) (Iimp ) 50 kA
Clase de descargador de rayo N
Impulso nominal de respuesta de choque de rayo (Ur imp ) ≤ 2,5 kV
Clase de protección IP 54
Certificaciones ATEX DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx IECEx DEK 11.0063X
Marcado Ex según EN 60079-0 Ex nC IIC T4 Gc
Largo del cable 300 mm

Se ha añadido el artículo 923062 a favoritos.

El artículo 923062 ha sido añadido a la cesta de compra.

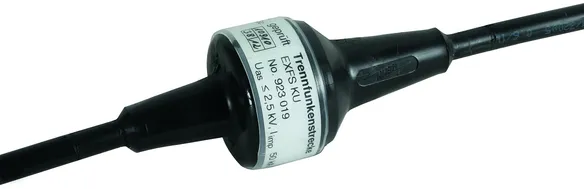

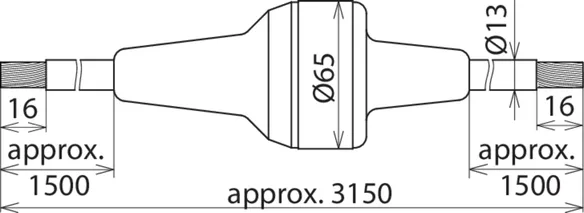

EXFS KU

Vía de chispas de separación Ex con cables de conexión para montaje en superficie y subterráneo; con forro impermeable; puede acortarse con cables cortos.

1 Producto

N.º art. 923019 EXFS KU

GTIN 4013364033177, N.º de arancel aduanero: 85369095, Peso bruto: 1.72 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Vía de chispas de separación Ex, EXFS KU
Vía de chispas de separación Ex, EXFS KU
para su utilización en zonas Ex
(zona 2) con cables de conexión
para la instalación sobre y bajo tierra
certificado por ATEX (2014/34/EU)
para la equipotencialidad contra el rayo
según DIN VDE 0185-305-3
Corriente de choque de rayo (10/350): 50 kA
Clase de capacidad para derivar corrientes de rayo
según EN 50 164-3: N
Corriente nominal de descarga (8/20): 100 kA
100% Tensión de respuesta de choque de rayo:<= 2,5 kV
Tensión de respuesta AC (50 Hz): <= 1,2 kV
Longitud del cable: 2x aprox. 1500 mm

Producto DEHN
Tipo: EXFS KU
art. no.: 923019
o equivalente

Certificados



Datos técnicos

Vía de chispas de separación según EN 62561-3 / ... IEC 62561-3
Corriente de impulso de rayo (10/350 µs) (Iimp ) 50 kA
Clase de descargador de rayo N
Impulso nominal de respuesta de choque de rayo (Ur imp ) ≤ 2,5 kV
Clase de protección IP 67
Certificaciones ATEX DEKRA 11ATEX0146 X
Marcado Ex según EN 60079-0 y EN 60079-15: gas II 3 G Ex nC IIC T4 Gc
Certificaciones IECEx IECEx DEK 11.0063X
Marcado Ex según EN 60079-0 Ex nC IIC T4 Gc
Largo del cable 2x aprox. 1500 mm

Se ha añadido el artículo 923019 a favoritos.

El artículo 923019 ha sido añadido a la cesta de compra.
