DEHNguard modular con Advanced-Circuit Interruption (dimensionamiento seguro)

  • Nueva tecnología "Advanced-Circuit Interruption" (ACI) integrada en el módulo de protección, compuesta por una combinación de conmutador y vía de chispas
  • Ningún fusible previo externo es necesario gracias a la tecnología ACI
  • Se precisan menores secciones de conexión: 6 mm2 (Cu) es suficiente
  • Resistente a TOV también a 440 V (AC)
  • Alta disponibilidad de los sistemas: sin disparo de fusibles de línea a partir de 35 A gG
  • Completamente libre de corrientes de fuga gracias al aislamiento galvánico aportado por el elemento de conmutación ACI
  • Coordinación energética con la familia de productos Red/Line
*) El cableado de todos los conductores activos tiene que instalarse con protección contra las derivaciones a tierra y cortocircuitos

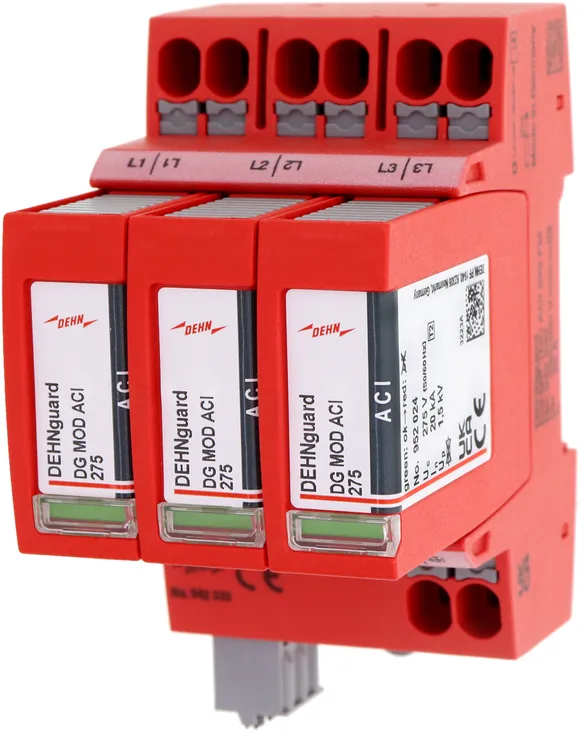

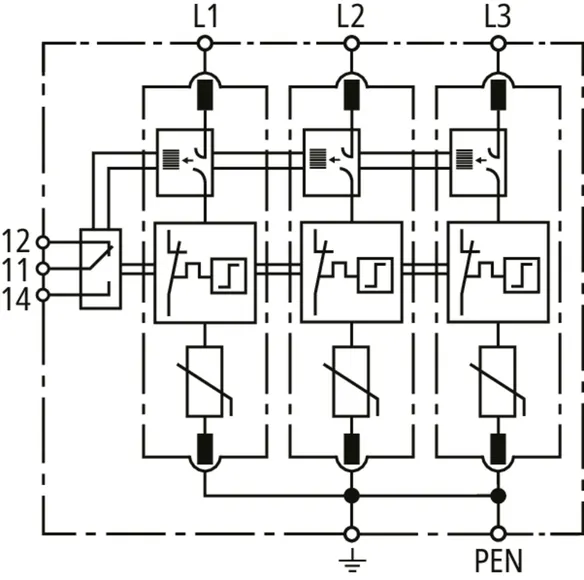

DEHNguard M TNC ACI 275 FM

Descargador de sobretensiones modular con Advanced-Circuit Interruption (ACI) para los sistemas TN-C.

1 Producto

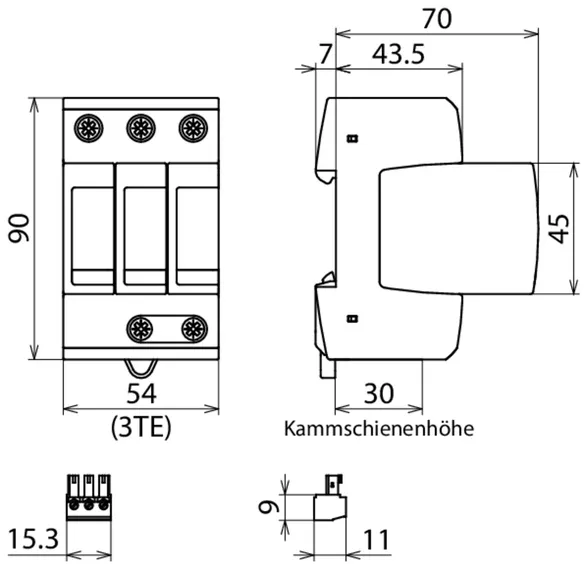

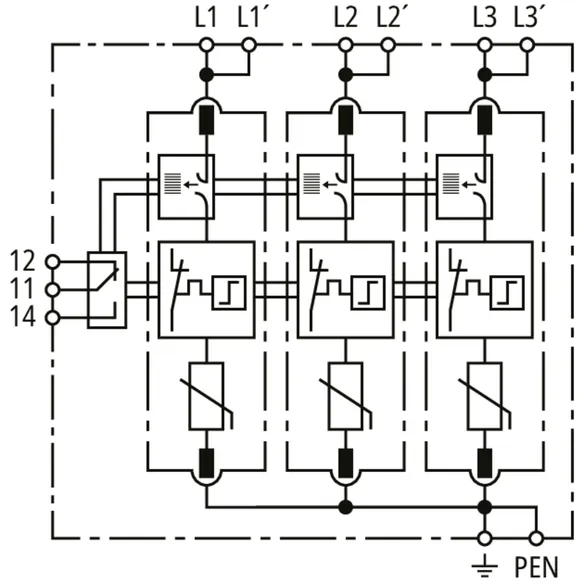

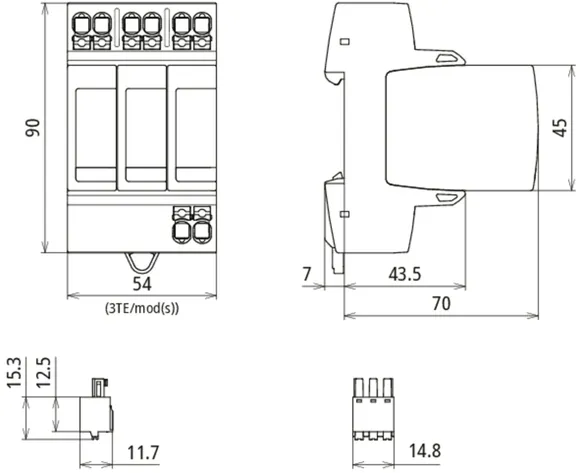

N.º art. 952330 DG M TNC ACI 275 FM

GTIN 4013364376649, N.º de arancel aduanero: 85363030, Peso bruto: 360.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Descargador de sobretensiones con tecnología ACI
DEHNguard M TNC ACI 275 FM
Descargador de sobretensiones modular, tripolar, enchufable
von conmutador ACI/vía de chispas integrado
para los sistemas 230/400 V TN-C, ancho 3 móds.
con contacto de señalización a distancia
Descargador tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos de Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TNC ACI 275 FM
Art. Nr.: 952330
o equivalente

Certificados



Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (UC ) 275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (In ) 20 kA
Nivel de protección (UP ) ≤ 1,5 kV
Fusible previo externo adicional requerido no
Tensión TOV (UT ) 440 V / 120 min. – soportado
Certificaciones KEMA

Se ha añadido el artículo 952330 a favoritos.

El artículo 952330 ha sido añadido a la cesta de compra.

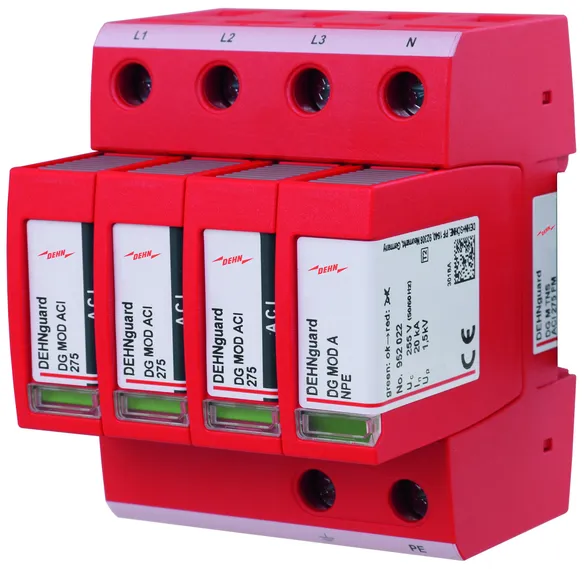

DEHNguard M TNS ACI 275 FM

Descargador de sobretensiones modular con Advanced-Circuit Interruption (ACI) para los sistemas TN-S.

1 Producto

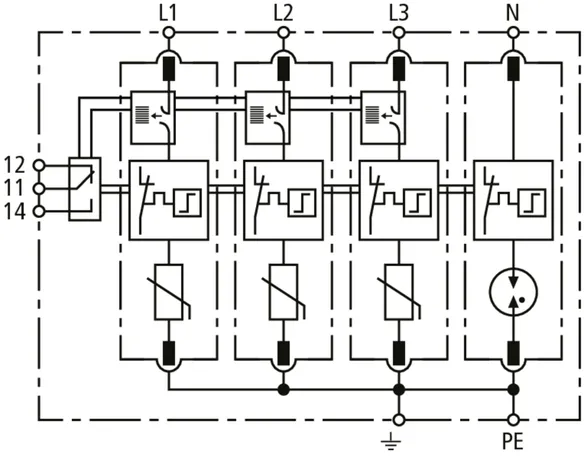

N.º art. 952440 DG M TNS ACI 275 FM

GTIN 4013364376625, N.º de arancel aduanero: 85363030, Peso bruto: 450.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Descargador de sobretensiones con la tecnología ACI
DEHNguard M TNS ACI 275 FM
Descargador de sobretensiones de 4 polos, modular, enchufable
con conmutador ACI/vía de chispas integrados
para los sistemas 230/400 V TN-S, ancho 4 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TNS ACI 275 FM
Art. Nr.: 952440
o equivalente

Certificados



Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-PE] (UC ) 275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (In ) 20 kA
Nivel de protección [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido no
Tensión TOV (UT ) 440 V / 120 min. – soportado
Certificaciones KEMA

Se ha añadido el artículo 952440 a favoritos.

El artículo 952440 ha sido añadido a la cesta de compra.

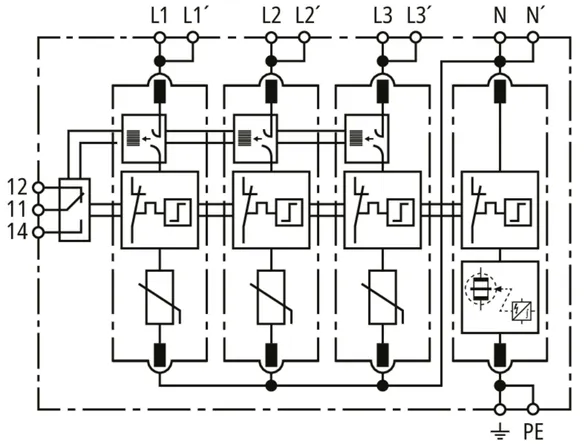

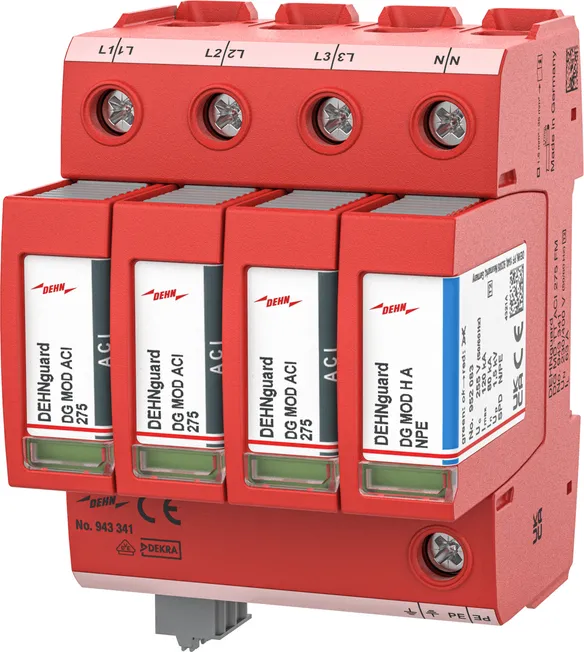

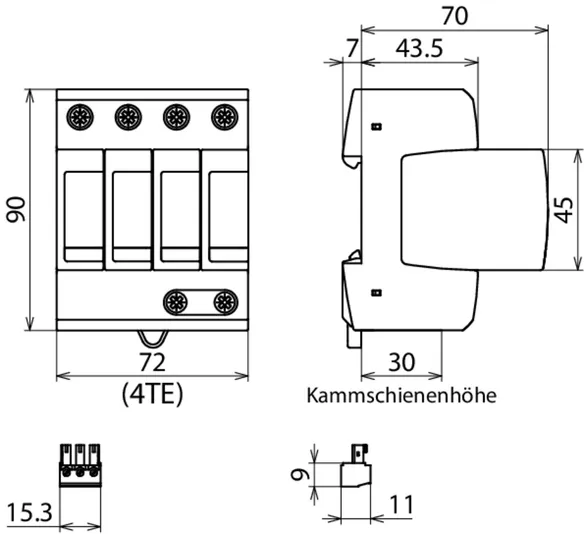

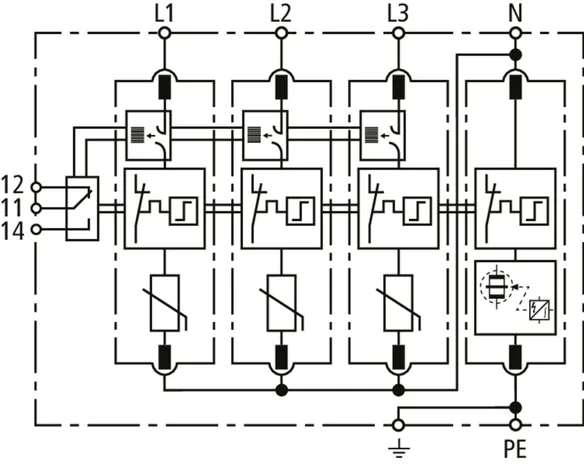

DEHNguard M TT ACI ... FM

Descargador de sobretensiones modular con Advanced-Circuit Interruption (ACI) para los sistemas TT y TN-S (circuito 3+1).

2 Productos

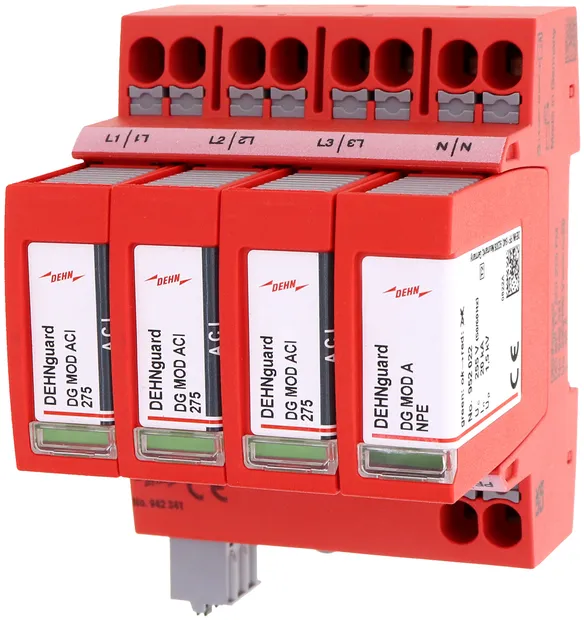

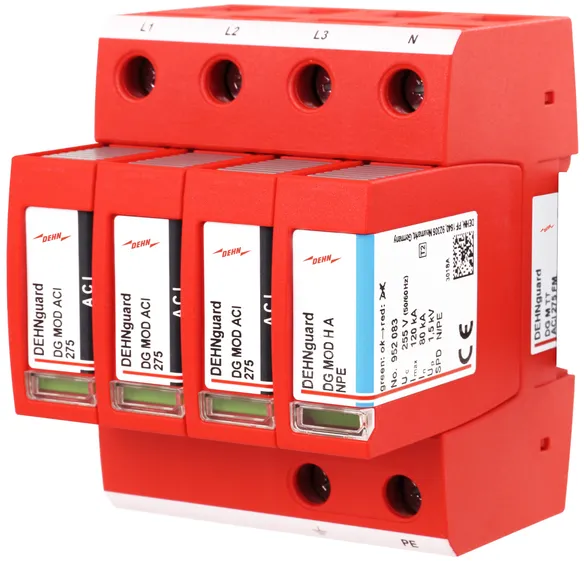

N.º art. 952341 DG M TT ACI 275 FM

GTIN 4013364376632, N.º de arancel aduanero: 85363030, Peso bruto: 455.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Descargador de sobretensiones con la tecnología ACI
DEHNguard M TT ACI 275 FM
Descargador de sobretensiones de 4 polos, modular, enchufable
con conmutador ACI/vía de chispas integrada
para los sistemas 230/400 V TT y TN-S, ancho 4 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TT ACI 275 FM
Art. Nr.: 952341
o equivalente

Certificados



Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (UC ) 275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (In ) 20 kA
Nivel de protección [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido no
Tensión TOV [L-N] (UT ) 440 V / 120 min. – soportado
Tensión TOV [N-PE] (UT ) 1200 V / 200 ms – soportado
Certificaciones KEMA

Se ha añadido el artículo 952341 a favoritos.

El artículo 952341 ha sido añadido a la cesta de compra.

N.º art. 952342 DG M TT ACI 385 FM

GTIN 4013364387850, N.º de arancel aduanero: 85363030, Peso bruto: 455.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador de sobretensiones con la tecnología ACI
DEHNguard M TT ACI 275 FM
Descargador de sobretensiones de 4 polos, modular, enchufable
con conmutador ACI/vía de chispas integrada
para los sistemas 230/400 V TT y TN-S, ancho 4 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TT ACI 385 FM
Art. Nr.: 952342
o equivalente

Certificados



Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (UC ) 385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (In ) 20 kA
Nivel de protección [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido no
Tensión TOV [L-N] (UT ) 440 V / 120 min. – soportado
Tensión TOV [N-PE] (UT ) 1200 V / 200 ms – soportado
Certificaciones KEMA

Se ha añadido el artículo 952342 a favoritos.

El artículo 952342 ha sido añadido a la cesta de compra.


DEHNguard M TN ACI 275 FM

Descargador de sobretensiones modular con Advanced-Circuit Interruption (ACI) para los sistemas 230 V TN.

1 Producto

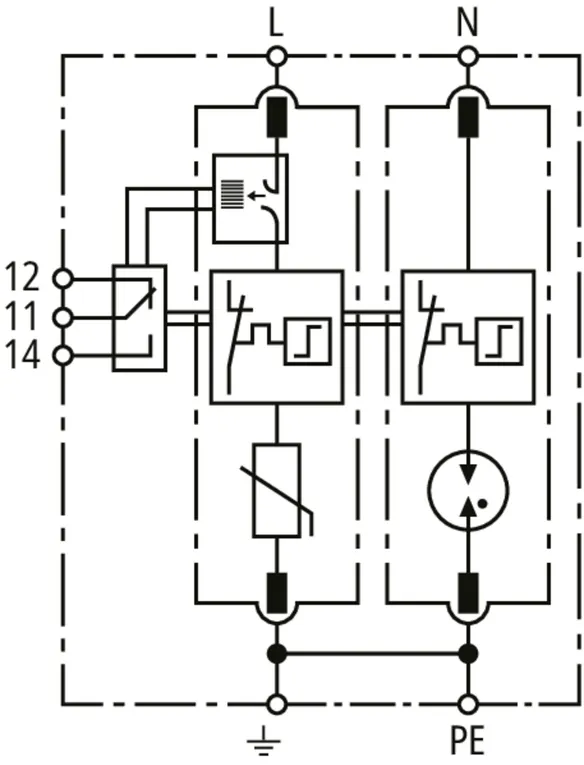

N.º art. 952220 DG M TN ACI 275 FM

GTIN 4013364376656, N.º de arancel aduanero: 85363030, Peso bruto: 245.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Descargador de sobretensiones con la tecnología ACI
DEHNguard M TN ACI 275 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
con conmutador ACI/vía de chispas integrados
para los sistemas 230 V TN monofásicos, ancho 2 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TN ACI 275 FM
Art. Nr.: 952220
o equivalente

Certificados



Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-PE] (UC ) 275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (In ) 20 kA
Nivel de protección [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido no
Tensión TOV (UT ) 440 V / 120 min. – soportado
Certificaciones KEMA

Se ha añadido el artículo 952220 a favoritos.

El artículo 952220 ha sido añadido a la cesta de compra.

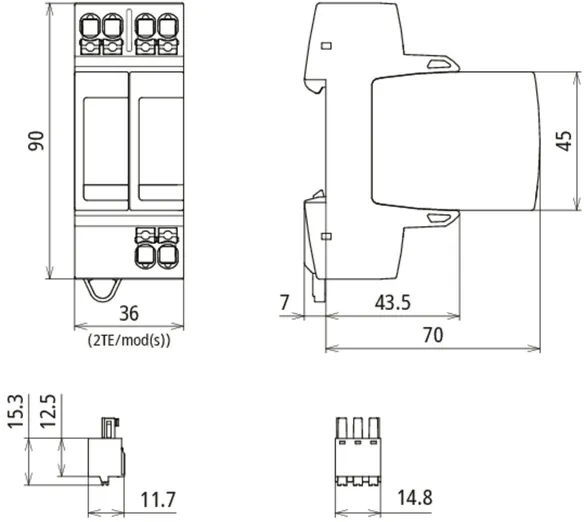

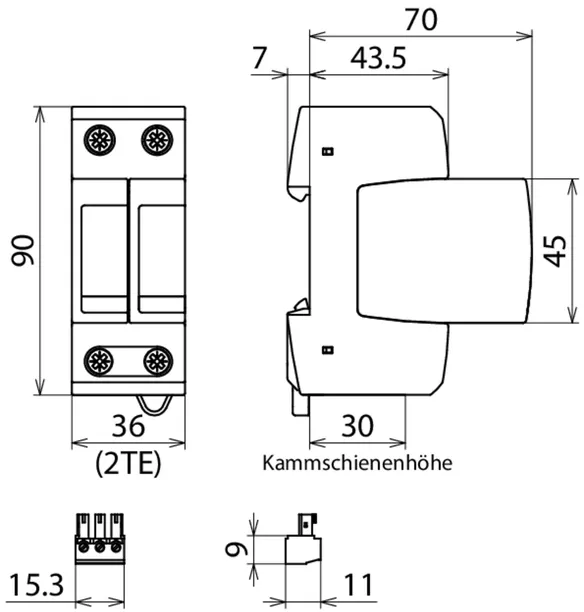

DEHNguard M TT 2P ACI ... FM

Descargador de sobretensiones modular con Advanced-Circuit Interruption (ACI) para los sistemas monofásicos 230 V-TT y TN (circuito 1+1).

2 Productos

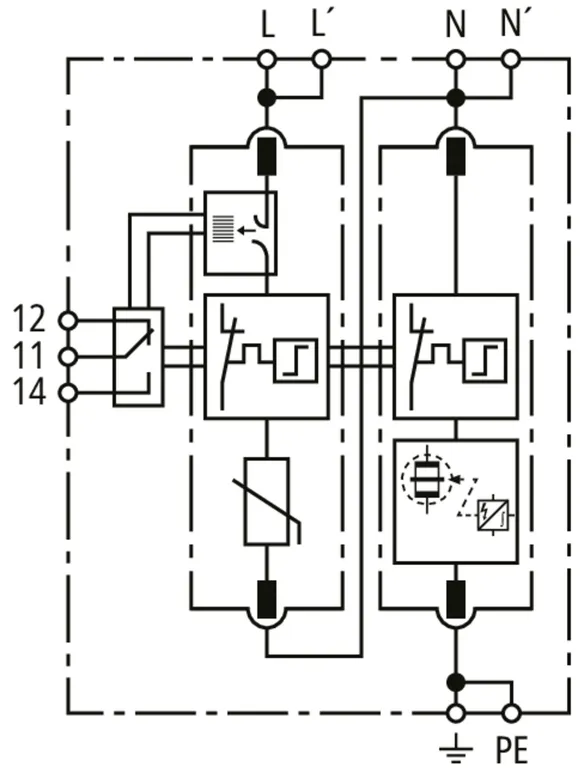

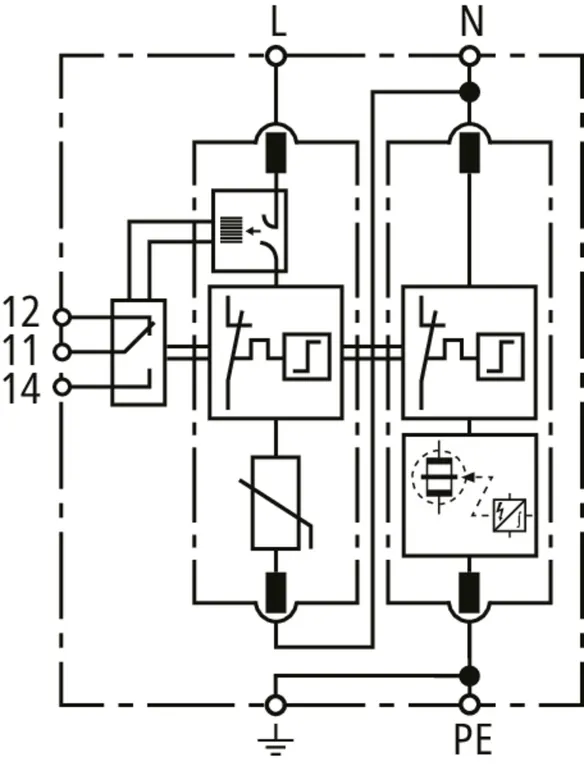

N.º art. 952121 DG M TT 2P ACI 275 FM

GTIN 4013364376663, N.º de arancel aduanero: 85363030, Peso bruto: 255.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Descargador de sobretensiones con la tecnología ACI
DEHNguard M TT 2P ACI 275 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
con conmutador ACI/vía de chispas integrado
para los sistemas 230 V TT y TN monofásicos, ancho 2 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TT 2P ACI 275 FM
Art. Nr.: 952121
o equivalente

Certificados



Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (UC ) 275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (In ) 20 kA
Nivel de protección [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido no
Tensión TOV [L-N] (UT ) 440 V / 120 min. – soportado
Tensión TOV [N-PE] (UT ) 1200 V / 200 ms – soportado
Certificaciones KEMA

Se ha añadido el artículo 952121 a favoritos.

El artículo 952121 ha sido añadido a la cesta de compra.

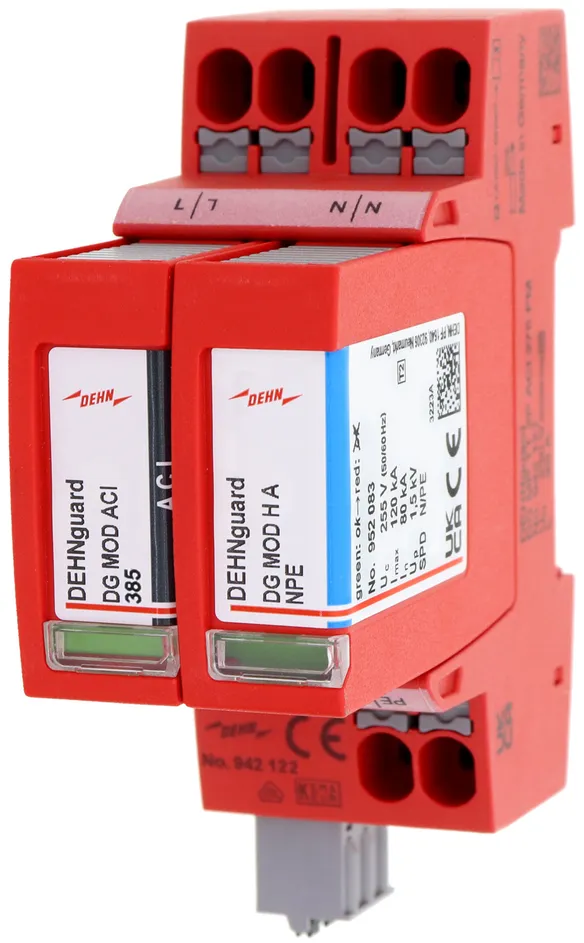

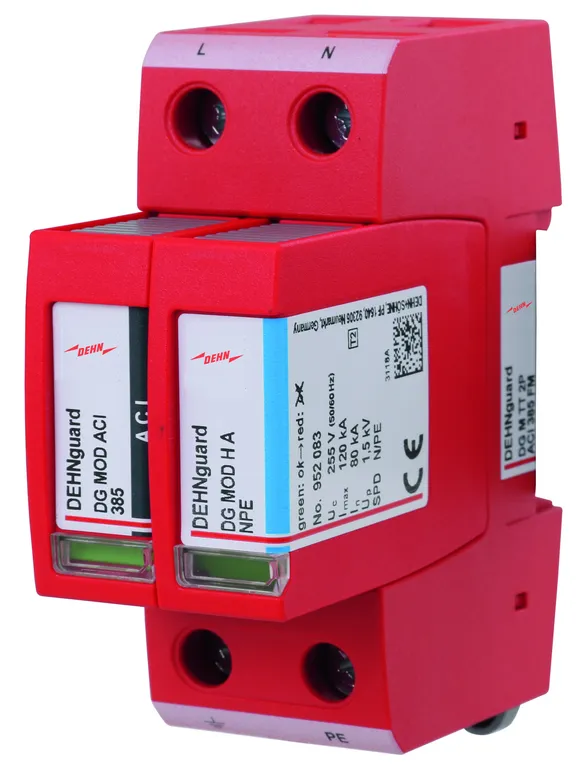

N.º art. 952122 DG M TT 2P ACI 385 FM

GTIN 4013364387867, N.º de arancel aduanero: 85363030, Peso bruto: 255.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador de sobretensiones con la tecnología ACI
DEHNguard M TT 2P ACI 275 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
con conmutador ACI/vía de chispas integrado
para los sistemas 230 V TT y TN monofásicos, ancho 2 móds.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG M TT 2P ACI 385 FM
Art. Nr.: 952122
o equivalente

Certificados



Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio AC [L-N] (UC ) 385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) [L-N] (In ) 20 kA
Nivel de protección [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo externo adicional requerido no
Tensión TOV [L-N] (UT ) 440 V / 120 min. – soportado
Tensión TOV [N-PE] (UT ) 1200 V / 200 ms. – soportado
Certificaciones KEMA

Se ha añadido el artículo 952122 a favoritos.

El artículo 952122 ha sido añadido a la cesta de compra.


DEHNguard S ACI ... FM

Descargador de sobretensiones, unipolar, desmontable con Advanced-Circuit Interruption (ACI) compuesto por el elemento de base y módulo de protección enchufado.

2 Productos

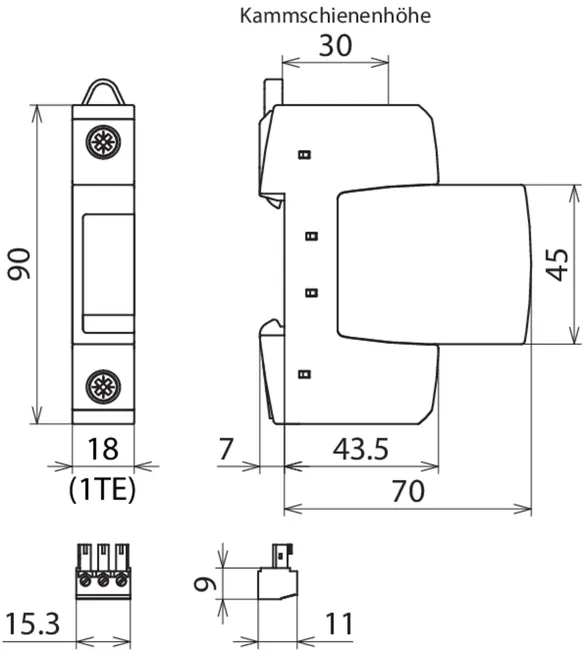

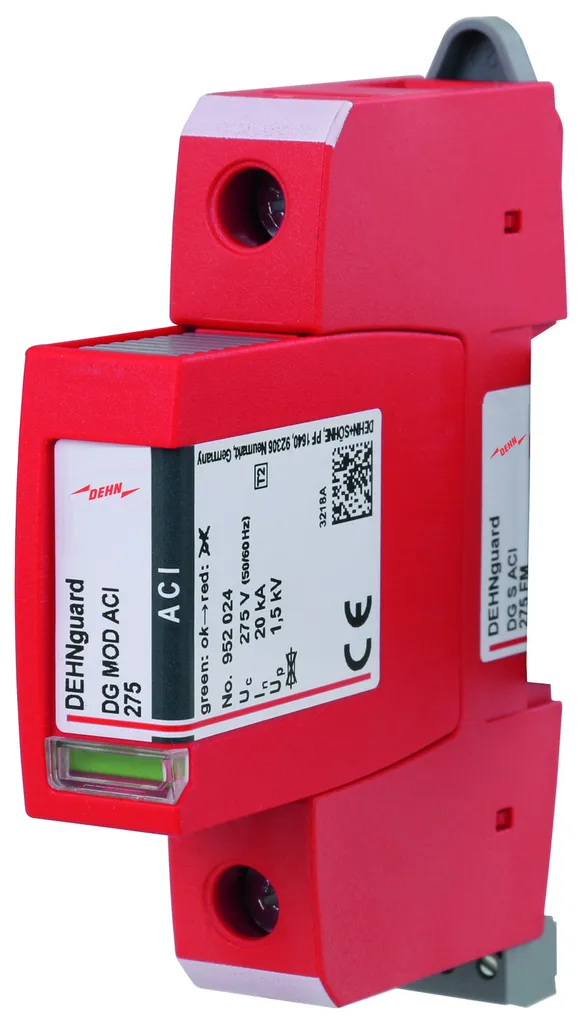

N.º art. 952100 DG S ACI 275 FM

GTIN 4013364376526, N.º de arancel aduanero: 85363030, Peso bruto: 142.10 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Descargador de sobretensiones con la tecnología ACI
DEHNguard S ACI 275 FM
Descargador de sobretensiones unipolar, modular, enchufable
con conmutador ACI/vía de chispas integrados, ancho 1 mód.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG S ACI 275 FM
Art. Nr.: 952100
o equivalente

Certificados



Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (UC ) 275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (In ) 20 kA
Nivel de protección (UP ) ≤ 1,5 kV
Fusible previo externo adicional requerido no
Tensión TOV (UT ) 440 V / 120 min. – soportado
Certificaciones KEMA

Se ha añadido el artículo 952100 a favoritos.

El artículo 952100 ha sido añadido a la cesta de compra.

N.º art. 952113 DG S ACI 385 FM

GTIN 4013364387874, N.º de arancel aduanero: 85363030, Peso bruto: 130.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

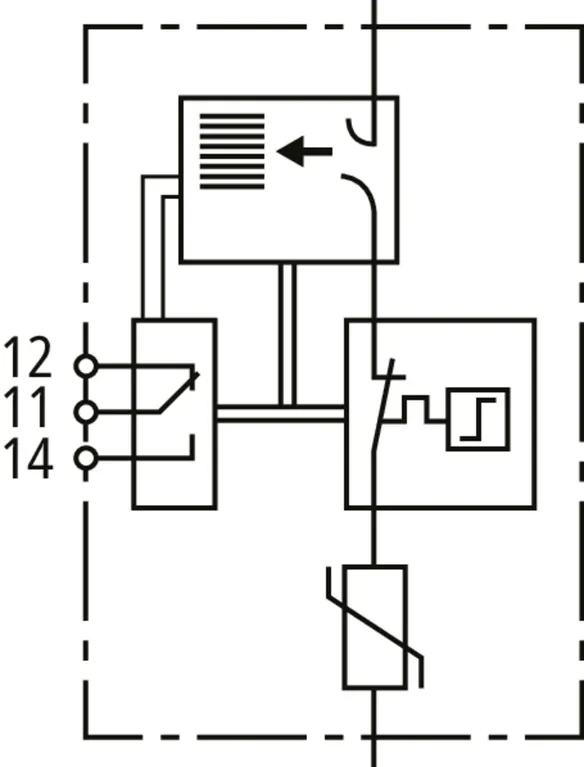

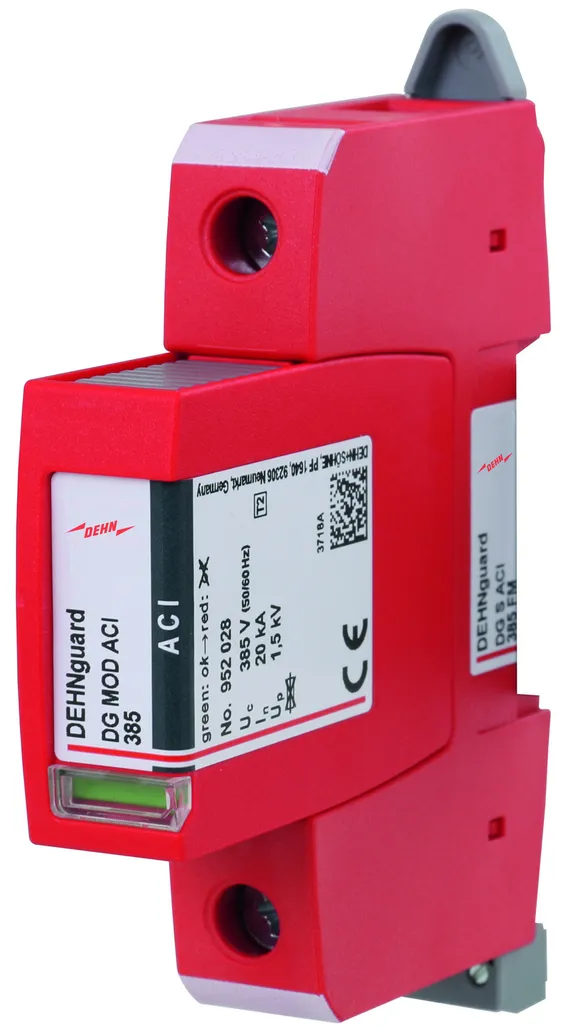

Descargador de sobretensiones con la tecnología ACI
DEHNguard S ACI 275 FM
Descargador de sobretensiones unipolar, modular, enchufable
con conmutador ACI/vía de chispas integrados, ancho 1 mód.
Con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Fusible externo adicional no requerido
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo mecánica para los descargadores

Producto DEHN
Tipo: DG S ACI 385 FM
Art. Nr.: 952113
o equivalente

Certificados



Datos técnicos

DPS según la EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (UC ) 385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (In ) 20 kA
Nivel de protección (UP ) ≤ 1,5 kV
Fusible previo externo adicional requerido no
Tensión TOV (UT ) 440 V / 120 min. – soportado
Certificaciones KEMA

Se ha añadido el artículo 952113 a favoritos.

El artículo 952113 ha sido añadido a la cesta de compra.


back to top

Configuración de cookies

Utilizamos cookies para proporcionarle una experiencia óptima en el sitio web. Esto incluye las que son necesarias para el funcionamiento del sitio web y para gestionar nuestros objetivos comerciales, así como las cookies que se utilizan únicamente para fines estadísticos anónimos, para una configuración más cómoda del sitio web o para mostrar contenido personalizado. Puede decidir por sí mismo qué categorías desea permitir. Tenga en cuenta que, según su configuración, es posible que no todas las funcionalidades del sitio estén disponibles. Puede encontrar más información en nuestra política de privacidad de datos. Si usted ha dado su consentimiento para el uso de cookies, puede revocarla en cualquier momento haciendo clic en el enlace "Cambiar la configuración de las cookies" a pie de página. Política de privacidad de los datos.
Si usted ha consentido el uso de cookies, puede revocar su consentimiento en cualquier momento haciendo clic en el enlace "Cambiar la configuración de las cookies" a pie de página.

  • Mostrar detalles Ocultar detalles
    Necesario

    Estas cookies son absolutamente necesarias para el funcionamiento del sitio web y permiten, por ejemplo, funcionalidades relacionadas con la seguridad. Además, también podemos utilizarlas para reconocer si desea seguir conectado a su perfil para que nuestros servicios estén disponibles más rápidamente cuando vuelva a visitar nuestro sitio web.

    Estadísticas y Marketing

    Con el fin de mejorar nuestro sitio web, realizamos un seguimiento anónimo de los datos con fines estadísticos y analíticos. Con estas cookies podemos, por ejemplo, realizar un seguimiento del número de visitas o el impacto de ciertas páginas de nuestro sitio web y, por lo tanto, optimizar nuestro contenido.
