DEHNventil modular
- Descargador combinado precableado Tipo 1 + Tipo 2 + Tipo 3 basado en vías de chispas, consistiendo en base y un módulo de protección enchufable individual
- Tecnología de vías de chispas RAC potente y protegiendo los equipos terminales
- No disparo de fusibles 20 A gG hasta corrientes de cortocircuito de 50 kAeff
- Capacidad de descarga hasta 100 kA (10/350 μs)
- Permite la protección de equipos terminales
- Indicación de estado operativo/fallo por marcación verde-roja en la ventanilla de inspección y vigilación de todos los circuitos de protección
- Cambio sencillo de los módulos de protección sin herramientas por el sistema de desbloqueo con teclas de desbloqueo
Detalles
N.º art. 956305 DV M2 TNC 255 FM
GTIN 4013364510586, N.º de arancel aduanero (EU): 85363090, Peso bruto: 519.19 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III |
Máxima tensión permisible de servicio AC (UC ) | 255 V (50 / 60 Hz) V |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (Itotal ) | 75 kA |
Corriente de impulso de rayo (10/350 µs) [L-PEN] (Iimp ) | 25 kA |
Nivel de protección (UP ) | ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 250 A gG |
Certificaciones | VDE, KEMA, UL |
Contacto FM | sí/contacto conmutado |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApeak) |
N.º art. 956405 DV M2 TNS 255 FM
GTIN 4013364510562, N.º de arancel aduanero (EU): 85363090, Peso bruto: 583.68 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III |
Máxima tensión permisible de servicio AC (UC ) | 255 V (50 / 60 Hz) V |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Nivel de protección [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 250 A gG |
Certificaciones | VDE, KEMA, UL |
Contacto FM | sí / contacto conmutado |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApeak) |

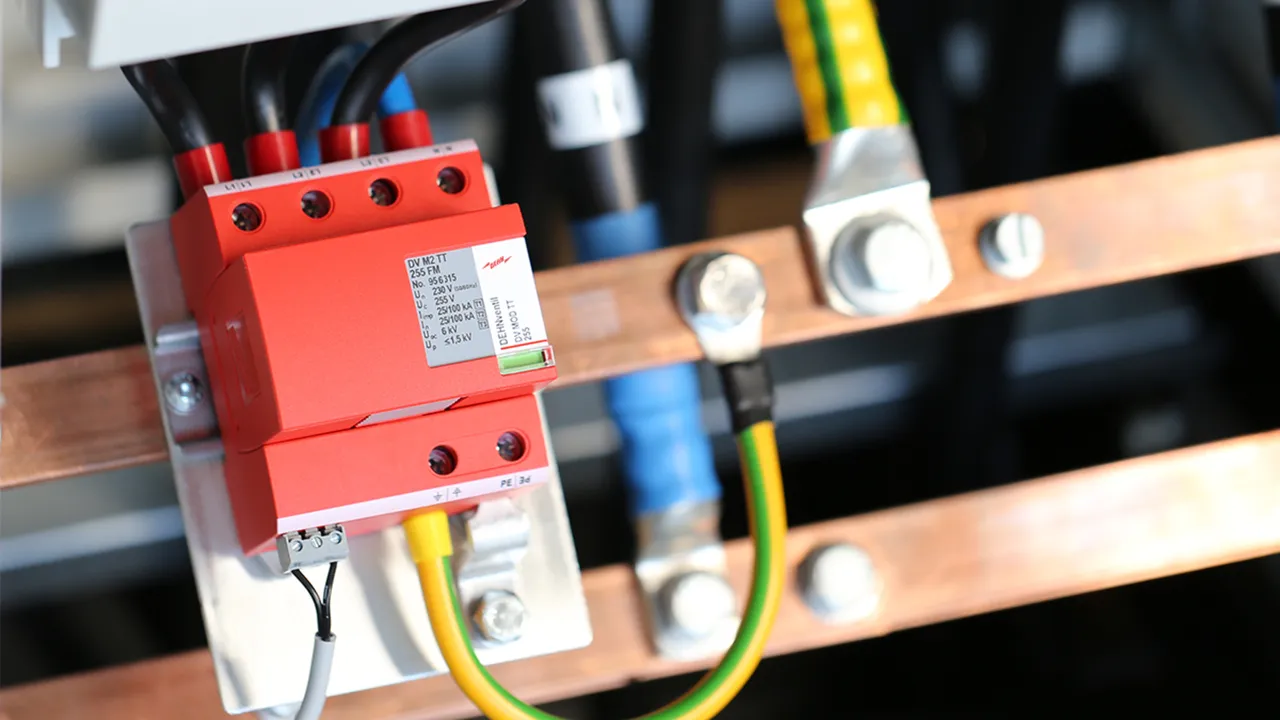

N.º art. 956315 DV M2 TT 255 FM
GTIN 4013364528963, N.º de arancel aduanero (EU): 85363090, Peso bruto: 596.81 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III |
Máxima tensión permisible de servicio AC [L-N] (UC ) | 255 V (50 / 60 Hz) |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) | 25 / 100 kA |
Nivel de protección [L-N]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 250 A gG |
Certificaciones | VDE, KEMA, UL |
Contacto FM | sí / contacto conmutado |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApeak) |
Información adicional: | --------------------------------- |
– Nivel de protección [L-PE] (UP ) | 1,8 kV |
N.º art. 956205 DV M2 TN 255 FM
GTIN 4013364510579, N.º de arancel aduanero (EU): 85363090, Peso bruto: 311.29 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III |
Máxima tensión permisible de servicio AC (UC ) | 255 V (50 / 60 Hz) V |
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (Itotal ) | 50 kA |
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Nivel de protección [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 250 A gG |
Certificaciones | VDE, KEMA, UL |
Contacto FM | sí / contacto conmutado |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApeak) |
N.º art. 956115 DV M2 TT 2P 255 FM
GTIN 4013364400924, N.º de arancel aduanero (EU): 85363090, Peso bruto: 319.82 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III |
Máxima tensión permisible de servicio AC [L-N] (UC ) | 255 V (50 / 60 Hz) |
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (Itotal ) | 50 kA |
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) | 25 / 50 kA |
Nivel de protección [L-N]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 250 A gG |
Certificaciones | VDE, KEMA, UL |
Contacto FM | sí / contacto conmutado |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApeak) |
Información adicional: | --------------------------------- |
– Nivel de protección [L-PE] (UP ) | 1,8 kV |
N.º art. 951300 DV M TNC 255
GTIN 4013364108134, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1004.00 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 / Clase I + Clase II |
Máxima tensión permisible de servicio AC (UC ) | 264 V (50 / 60 Hz) V |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (Itotal ) | 75 kA |
Corriente de impulso de rayo (10/350 µs) [L-PEN] (Iimp ) | 25 kA |
Nivel de protección (UP ) | ≤ 1.5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 315 A gG |
Certificaciones | KEMA, VDE, UL |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApico) |
N.º art. 951305 DV M TNC 255 FM
GTIN 4013364108141, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1020.00 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 / Clase I + Clase II |
Máxima tensión permisible de servicio AC (UC ) | 264 V (50 / 60 Hz) V |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (Itotal ) | 75 kA |
Corriente de impulso de rayo (10/350 µs) [L-PEN] (Iimp ) | 25 kA |
Nivel de protección (UP ) | ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 315 A gG |
Certificaciones | KEMA, VDE, UL |
Contacto FM | contacto libre de potencial |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApico) |
N.º art. 951400 DV M TNS 255
GTIN 4013364108158, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.40 kg, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 / Clase I + Clase II |
Máxima tensión permisible de servicio AC (UC ) | 264 V (50 / 60 Hz) V |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Nivel de protección [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 315 A gG |
Certificaciones | KEMA, VDE, UL |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApico) |
N.º art. 951405 DV M TNS 255 FM
GTIN 4013364108165, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.40 kg, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 / Clase I + Clase II |
Máxima tensión permisible de servicio AC (UC ) | 264 V (50 / 60 Hz) V |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Nivel de protección [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 315 A gG |
Certificaciones | KEMA, VDE, UL |
Contacto FM | contacto libre de potencial |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApico) |
N.º art. 951310 DV M TT 255
GTIN 4013364108172, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.31 kg, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 / Clase I + Clase II |
Máxima tensión permisible de servicio AC [L-N] (UC ) | 264 V (50 / 60 Hz) |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) | 25 / 100 kA |
Nivel de protección [L-N]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 315 A gG |
Certificaciones | KEMA, VDE, UL |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApico) |
Información adicional: | --------------------------------- |
– Nivel de protección [L-PE] (UP ) | 2,2 kV |
N.º art. 951315 DV M TT 255 FM
GTIN 4013364108189, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.32 kg, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 / Clase I + Clase II |
Máxima tensión permisible de servicio AC [L-N] (UC ) | 264 V (50 / 60 Hz) |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) | 25 / 100 kA |
Nivel de protección [L-N]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 315 A gG |
Certificaciones | KEMA, VDE, UL |
Contacto FM | contacto libre de potencial |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApico) |
Información adicional: | --------------------------------- |
– Nivel de protección [L-PE] (UP ) | 2,2 kV |
N.º art. 951200 DV M TN 255
GTIN 4013364108097, N.º de arancel aduanero (EU): 85363090, Peso bruto: 754.00 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 / Clase I + Clase II |
Máxima tensión permisible de servicio AC (UC ) | 264 V (50 / 60 Hz) V |
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (Itotal ) | 50 kA |
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Nivel de protección [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 315 A gG |
Certificaciones | KEMA, VDE, UL |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApico) |
N.º art. 951205 DV M TN 255 FM
GTIN 4013364108103, N.º de arancel aduanero (EU): 85363090, Peso bruto: 698.50 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 / Clase I + Clase II |
Máxima tensión permisible de servicio AC (UC ) | 264 V (50 / 60 Hz) V |
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (Itotal ) | 50 kA |
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Nivel de protección [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 315 A gG |
Certificaciones | KEMA, VDE, UL |
Contacto FM | contacto libre de potencial |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApico) |
N.º art. 951110 DV M TT 2P 255
GTIN 4013364108110, N.º de arancel aduanero (EU): 85363090, Peso bruto: 688.59 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 / Clase I + Clase II |
Máxima tensión permisible de servicio AC [L-N] (UC ) | 264 V (50 / 60 Hz) |
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (Itotal ) | 50 kA |
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) | 25 / 50 kA |
Nivel de protección [L-N]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 315 A gG |
Certificaciones | KEMA, VDE, UL |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApico) |
Información adicional: | --------------------------------- |
– Nivel de protección [L-PE] (UP ) | 2,2 kV |
N.º art. 951115 DV M TT 2P 255 FM
GTIN 4013364108127, N.º de arancel aduanero (EU): 85363090, Peso bruto: 694.38 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 / Clase I + Clase II |
Máxima tensión permisible de servicio AC [L-N] (UC ) | 264 V (50 / 60 Hz) |
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (Itotal ) | 50 kA |
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) | 25 / 50 kA |
Nivel de protección [L-N]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Fusible previo máximo (L) hasta IK = 50 kAeff | 315 A gG |
Certificaciones | KEMA, VDE, UL |
Contacto FM | contacto libre de potencial |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApico) |
Información adicional: | --------------------------------- |
– Nivel de protección [L-PE] (UP ) | 2,2 kV |
N.º art. 961305 DV ACI M TNC 264 FM
GTIN 4013364513440, N.º de arancel aduanero (EU): 85363090, Peso bruto: 2.42 kg, Empaquetado: 1.00 unidad(es)
Datos técnicos
DPS según EN 61673-11 / IEC 61643-11 | Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III |
Máxima tensión permisible de servicio AC (UC ) | 264 V (50 / 60 Hz) V |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (Itotal ) | 75 kA |
Corriente de impulso de rayo (10/350 µs) [L-PEN] (Iimp ) | 25 kA |
Nivel de protección (UP ) | ≤ 1,5 kV |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApeak) |
N.º art. 961405 DV ACI M TNS 264 FM
GTIN 4013364513365, N.º de arancel aduanero (EU): 85363090, Peso bruto: 2.42 kg, Empaquetado: 1.00 unidad(es)
Datos técnicos
DPS según EN 61673-11 / IEC 61643-11 | Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III |
Máxima tensión permisible de servicio AC (UC ) | 264 V (50 / 60 Hz) V |
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Nivel de protección [L-PE]/[N-PE] (UP ) | ≤ 1,5 kV |
Datos técnicos adicionales: | Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kAeff |
– Máx. corriente prospectiva de cortocircuito | 100 kAeff (220 kApeak) |
DEHNventil M2 880 FM
Kit compuesto por descargadores de corrientes de rayo y sobretensiones con raíl aislado de cableado de módulos para su uso en sistemas de inversor con anti PID activo con un desplazamiento de CC máximo de 750 V CC. Cableado de los sistemas de puesta a tierra de conformidad con la norma IEC 60364-4-44, tabla 44.A1 - RE y Z así como RE y RA conectados.
1 Producto
N.º art. 961151 DV M2 880 FM
GTIN 4013364532557, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.07 kg, Empaquetado: 1.00 unidad(es)
Datos técnicos
DPS según EN 61643-11 / ... IEC 61643-11 | Tipo 1 + Tipo 2 / Clase I + Clase II |
Máxima tensión permisible de servicio AC (UC ) | 880 V (50 / 60 Hz) V |
Corriente de choque de rayo (10/350 µs) [1,2-3] (Iimp ) | 12,5 kA |
Fusible previo máximo (L) hasta IK = 50 kAeff | 160 A gG |
Contacto FM | Sí / contacto conmutado |
Información adicional: | --------------------------------- |
– Tensión anti PID (U1-3 + UPID ) | 508 VCA + 750 VCC – Resistencia |
