N.º art. 956305 DV M2 TNC 255 FM

GTIN 4013364510586, N.º de arancel aduanero (EU): 85363090, Peso bruto: 519.19 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador combinado DEHNventil M2 TNC 255 FM
Descargador combinado de 3 polos, modular, enchufable
para redes TN-C de 230/400 V, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 75 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TNC 255 FM
art. no.: 956305
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí/contacto conmutado
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN] (I_n )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV (U_T) – Características	440 V / 120 mín. – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, PEN, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L1, L2, L3, PEN, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí/contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

Se ha añadido el artículo 956305 a favoritos.

Ir a favoritos

El artículo 956305 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 956405 DV M2 TNS 255 FM

GTIN 4013364510562, N.º de arancel aduanero (EU): 85363090, Peso bruto: 583.68 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Descargador combinado DEHNventil M2 TNS 255 FM
Descargador combinado de 4 polos, modular, enchufable
para redes TN(C)-S de 230/400 V, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TNS 255 FM
art. no.: 956405
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

Se ha añadido el artículo 956405 a favoritos.

Ir a favoritos

El artículo 956405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 956315 DV M2 TT 255 FM

GTIN 4013364528963, N.º de arancel aduanero (EU): 85363090, Peso bruto: 616.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

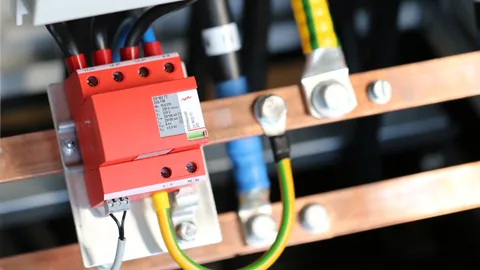

Descargador combinado DEHNventil M2 TT 255 FM
Descargador combinado de 4 polos, modular, enchufable
para redes TT y TN(C)-S de 230/400 V, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TT 255 FM
art. no.: 956315
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	1,8 kV


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	255 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación/Clase de protección	interior / IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	1,8 kV
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

Se ha añadido el artículo 956315 a favoritos.

Ir a favoritos

El artículo 956315 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 956205 DV M2 TN 255 FM

GTIN 4013364510579, N.º de arancel aduanero (EU): 85363090, Peso bruto: 311.29 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Descargador combinado DEHNventil M2 TN 255 FM
Descargador combinado de 2 polos, modular, enchufable para
redes TN monofásicas, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TN 255 FM
art. no.: 956205
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

Se ha añadido el artículo 956205 a favoritos.

Ir a favoritos

El artículo 956205 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 956115 DV M2 TT 2P 255 FM

GTIN 4013364546929, N.º de arancel aduanero (EU): 85363090, Peso bruto: 327.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador combinado DEHNventil M2 TT 2P 255 FM
Descargador combinado de 2 polos, modular, enchufable para
redes TT y TN monofásicas, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TT 2P 255 FM
art. no.: 956115
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	1,8 kV


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	255 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación/Clase de protección	interior / IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	1,8 kV
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

Se ha añadido el artículo 956115 a favoritos.

Ir a favoritos

El artículo 956115 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 951300 DV M TNC 255

GTIN 4013364108134, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1004.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Producto DEHN
Tipo: DV M TNC 255
art. no.: 951300
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energía específica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Nivel de protección (U_P )	≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', PEN, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, PEN) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	6 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Se ha añadido el artículo 951300 a favoritos.

Ir a favoritos

El artículo 951300 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 951305 DV M TNC 255 FM

GTIN 4013364108141, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1020.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Producto DEHN
Tipo: DV M TNC 255 FM
art. no.: 951305
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energía específica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', PEN, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, PEN) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según la EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	6 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Se ha añadido el artículo 951305 a favoritos.

Ir a favoritos

El artículo 951305 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 951400 DV M TNS 255

GTIN 4013364108158, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.40 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador combinado de corrientes de rayo y sobretensiones modular DEHNventil M TNS 255
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos, modular, enchufable
para los sistemas 230/400 V-TN(C)-S, ancho 8 móds.
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de corrientes consecutivas
Máx. tensión de servicio: 264 V ac
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corrientes consecutivas: hasta 100 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line así como directamente al equipo final

Producto DEHN
Tipo: DV M TNS 255
art. no.: 951400
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Se ha añadido el artículo 951400 a favoritos.

Ir a favoritos

El artículo 951400 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 951405 DV M TNS 255 FM

GTIN 4013364108165, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.40 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Producto DEHN
Tipo: DV M TNS 255 FM
art. no.: 951405
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Se ha añadido el artículo 951405 a favoritos.

Ir a favoritos

El artículo 951405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 951310 DV M TT 255

GTIN 4013364108172, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.31 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Producto DEHN
Tipo: DV M TT 255
art. no.: 951310
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Se ha añadido el artículo 951310 a favoritos.

Ir a favoritos

El artículo 951310 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 951315 DV M TT 255 FM

GTIN 4013364108189, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.32 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Producto DEHN
Tipo: DV M TT 255 FM
art. no.: 951315
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación/Clase de protección	interior / IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Se ha añadido el artículo 951315 a favoritos.

Ir a favoritos

El artículo 951315 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 951200 DV M TN 255

GTIN 4013364108097, N.º de arancel aduanero (EU): 85363090, Peso bruto: 754.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Producto DEHN
Tipo: DV M TN 255
art. no.: 951200
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Se ha añadido el artículo 951200 a favoritos.

Ir a favoritos

El artículo 951200 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 951205 DV M TN 255 FM

GTIN 4013364108103, N.º de arancel aduanero (EU): 85363090, Peso bruto: 698.50 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador combinado de corrientes de rayo y sobretensiones modular DEHNventil M TN 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos, modular, enchufable
para los sistemas monofásicos TN, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de corrientes consecutivas
Máx. tensión de servicio: 264 V ac
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Capacidad de apagado de corrientes consecutivas: hasta 100 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line así como directamente al equipo final

Producto DEHN
Tipo: DV M TN 255 FM
art. no.: 951205
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Se ha añadido el artículo 951205 a favoritos.

Ir a favoritos

El artículo 951205 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 951110 DV M TT 2P 255

GTIN 4013364108110, N.º de arancel aduanero (EU): 85363090, Peso bruto: 688.59 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Producto DEHN
Tipo: DV M TT 2P 255
art. no.: 951110
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625.00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	156.25 / 625.00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94-V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Se ha añadido el artículo 951110 a favoritos.

Ir a favoritos

El artículo 951110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 951115 DV M TT 2P 255 FM

GTIN 4013364108127, N.º de arancel aduanero (EU): 85363090, Peso bruto: 694.38 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Producto DEHN
Tipo: DV M TT 2P 255 FM
art. no.: 951115
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94-V-0
Lugar de instalación/Clase de protección	interior / IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Se ha añadido el artículo 951115 a favoritos.

Ir a favoritos

El artículo 951115 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 961305 DV ACI M TNC 264 FM

GTIN 4013364513440, N.º de arancel aduanero (EU): 85363090, Peso bruto: 2.42 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador combinado modular DEHNventil ACI M TNC 264 FM
Descargador combinado de 3 polos, modular y enchufable
para redes TN-C de 230/400 V con
conmutador ACI/vía de chispas integrados, ancho 11TE
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 264 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 75 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según IEC 61643-12
Descargador de la familia Red/Line
directo para el equipo final

Producto DEHN
Tipo: DV ACI M TNC 264 FM
art. no.: 961305
o equivalente

Datos técnicos

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energía específica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN] (I_n )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	20 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Protección contra sobrecorrientes integrada	Sí, tecnología ACI
Resistencia al cortocircuito (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV (U_T) – Características	440 V / 120 min – soportado
Rango de temperatura de servicio (T_U )	-40 °C a +80 °C
Indicación de servicio	verde / rojo (ventanilla de inspección)
Indicación de la desconexión de los módulos	verde (vista lateral)
Número de puertos	1
Sección de conexión (L1, L2, L3, PEN, 9) (mín.)	6 mm² rígido / multifilamento
Sección de conexión (L1, L2, L3, PEN, 9) (máx.)	35 mm² flexible / 25 mm² multifilamento
Montaje sobre	Carril DIN de 35 mm según EN 60715 / barra colectora
Lugar de instalación	Espacio interior
Grado de protección	IP 20
Medidas de montaje	11 módulo(s), DIN 43880
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)

Se ha añadido el artículo 961305 a favoritos.

Ir a favoritos

El artículo 961305 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 961405 DV ACI M TNS 264 FM

GTIN 4013364513365, N.º de arancel aduanero (EU): 85363090, Peso bruto: 2.42 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador combinado modular DEHNventil ACI M TNS 264 FM
Descargador combinado de 4 polos, modular y enchufable
para redes TN(C)-S de 230/400 V con
conmutador ACI/vía de chispas integrados
Ancho 11TE
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 264 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según IEC 61643-12
Descargador de la familia Red/Line
directo para el equipo final

Producto DEHN
Tipo: DV ACI M TNS 264 FM
art. no.: 961405
o equivalente

Datos técnicos

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE] (I_n )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	20 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Protección contra sobrecorrientes integrada	Sí, tecnología ACI
Resistencia a cortocircuito [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV (U_T) – Características	440 V / 120 min – soportado
Rango de temperatura de servicio (T_U )	-40 °C a +80 °C
Indicación de servicio	verde / rojo (ventanilla de inspección)
Indicación de la desconexión de los módulos	verde (vista lateral)
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	6 mm² rígido / multifilamento
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² flexible / 25 mm² multifilamento
Montaje sobre	Carril DIN de 35 mm según EN 60715 / barra colectora
Lugar de instalación	Espacio interior
Grado de protección	IP 20
Medidas de montaje	11 módulo(s), DIN 43880
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)

Se ha añadido el artículo 961405 a favoritos.

Ir a favoritos

El artículo 961405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 961151 DV M2 880 FM

GTIN 4013364532557, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.07 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador combinado modular DEHNventil M2 880 FM
Descargador combinado de 3 polos, modular y enchufable para
sistemas trifásicos de 880 V no puestos a tierra, ancho 8TE
con contacto de señalización remota
Descargador Tipo 1 + Tipo 2 según EN 61643-11
Tecnología de vía de chispas RAC
Para limitación de la corriente consecutiva
Máxima tensión de servicio: 880 V CA
Nivel de protección: <= 4 kV
Corriente de choque de rayo (10/350): 12,5 kA
Capacidad de apagado de corriente consecutiva: hasta 50 kAeff

Producto DEHN
Tipo: DV M2 880 FM
art. no.: 961151
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de choque de rayo (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Fusible previo máximo (L) hasta I_K= 50 kA_eff	160 A gG
Contacto FM	Sí / contacto conmutado
Información adicional:	---------------------------------
– Tensión anti PID (U_1-3 + U_PID )	508 V_CA + 750 V_CC – Resistencia

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	800 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	880 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Energía específica [1,2-3] (W/R)	39,06 kJ/Ω
Corriente nominal de descarga (8/20 µs) [1,2-3] (I_n )	20 kA
Nivel de protección [1,2-3] (U_P )	≤ 4 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuito [1,2-3] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	160 A gG
Margen de temperatura de servicio (conexión paralelo) (T_UP )	-40 °C a +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión [1,2,3] (mín.)	6 mm²rígido / multifilamento
Sección de conexión [1,2,3] (máx.)	35 mm²flexible / 25 mm²multifilamento
Montaje sobre	Carril DIN de 35 mm según EN 60715
Lugar de instalación	Espacio interior
Grado de protección	IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Contacto FM	Sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Información adicional:	---------------------------------
– Tensión anti PID (U_1-3 + U_PID )	508 V_CA + 750 V_CC – Resistencia

Se ha añadido el artículo 961151 a favoritos.

Ir a favoritos

El artículo 961151 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNventil modular

Detalles

DEHNventil M2 TNC FM

N.º art. 956305 DV M2 TNC 255 FM

Debe estar registrado para descargar 956305.jt.

Debe estar registrado para descargar 956305.stp.

Debe estar registrado para descargar 956305.iges.

Debe estar registrado para descargar 956305.dwg.

Debe estar registrado para descargar 956305m_D.dxf.

Debe estar registrado para descargar DEHN.956305.edz.

Se ha añadido el artículo 956305 a favoritos.

El artículo 956305 ha sido añadido a la cesta de compra.

DEHNventil M2 TNS FM

N.º art. 956405 DV M2 TNS 255 FM

Debe estar registrado para descargar 954315_954405.jt.

Debe estar registrado para descargar 954315_954405.stp.

Debe estar registrado para descargar 954315_954405.iges.

Debe estar registrado para descargar 954315_954405.dwg.

Debe estar registrado para descargar 954315+405m_D.dxf.

Debe estar registrado para descargar DEHN.954405.edz.

Se ha añadido el artículo 956405 a favoritos.

El artículo 956405 ha sido añadido a la cesta de compra.

DEHNventil M2 TT FM

N.º art. 956315 DV M2 TT 255 FM

Debe estar registrado para descargar 954315_954405.jt.

Debe estar registrado para descargar 954315_954405.stp.

Debe estar registrado para descargar 954315_954405.iges.

Debe estar registrado para descargar 954315_954405.dwg.

Debe estar registrado para descargar 954315+405m_D.dxf.

Debe estar registrado para descargar DEHN.954315.edz.

Se ha añadido el artículo 956315 a favoritos.

El artículo 956315 ha sido añadido a la cesta de compra.

DEHNventil M2 TN FM

N.º art. 956205 DV M2 TN 255 FM

Debe estar registrado para descargar 954115_954205.jt.

Debe estar registrado para descargar 954115_954205.stp.

Debe estar registrado para descargar 954115_954205.iges.

Debe estar registrado para descargar 954115_954205.dwg.

Debe estar registrado para descargar 954115+205m_D.dxf.

Debe estar registrado para descargar DEHN.954205.edz.

Se ha añadido el artículo 956205 a favoritos.

El artículo 956205 ha sido añadido a la cesta de compra.

DEHNventil M2 TT 2P FM

N.º art. 956115 DV M2 TT 2P 255 FM

Debe estar registrado para descargar 954115_954205.jt.

Debe estar registrado para descargar 954115_954205.stp.

Debe estar registrado para descargar 954115_954205.iges.

Debe estar registrado para descargar 954115_954205.dwg.

Debe estar registrado para descargar 954115+205m_D.dxf.

Debe estar registrado para descargar DEHN.954115.edz.

Se ha añadido el artículo 956115 a favoritos.

El artículo 956115 ha sido añadido a la cesta de compra.

DEHNventil M TNC (FM)

N.º art. 951300 DV M TNC 255

Debe estar registrado para descargar 951300.jt.

Debe estar registrado para descargar 951300.stp.

Debe estar registrado para descargar 951300.igs.

Debe estar registrado para descargar 951300.dwg.

Debe estar registrado para descargar 951300m_E.dxf.

Debe estar registrado para descargar 951300_eplan.zip.

Debe estar registrado para descargar DEHN.951300.wspak.

Se ha añadido el artículo 951300 a favoritos.

El artículo 951300 ha sido añadido a la cesta de compra.

N.º art. 951305 DV M TNC 255 FM

Debe estar registrado para descargar 951305.jt.

Debe estar registrado para descargar 951305.stp.

Debe estar registrado para descargar 951305.igs.

Debe estar registrado para descargar 951305.dwg.

Debe estar registrado para descargar 951305m_E.dxf.

Debe estar registrado para descargar 951305_eplan.zip.

Debe estar registrado para descargar DEHN.951305.wspak.

Se ha añadido el artículo 951305 a favoritos.

El artículo 951305 ha sido añadido a la cesta de compra.

DEHNventil M TNS (FM)

N.º art. 951400 DV M TNS 255

Debe estar registrado para descargar 951400.jt.

Debe estar registrado para descargar 951400.stp.

Debe estar registrado para descargar 951400.igs.

Debe estar registrado para descargar 951400.dwg.

Debe estar registrado para descargar 951400_310m_E.dxf.
