DEHNbloc Maxi S

Descargador de corriente de rayo basado en vía de chispas con fusible previo integrado con capacidad de soportar corriente de rayo en envolvente compacto
Montaje sobre barra PEN / N
Bajo nivel de protección U_P≥ 2.5 kV (incluye 80 cm de conductor de conexión)
Coordinado directamente con el descargador de sobretensiones DEHNguard
Resistencia a cortocircuitos de 100 kA_eff (220 kA_pico)
Elevada capacidad de apagado corrientes consecutivas gracias a la tecnología RADAX-Flow

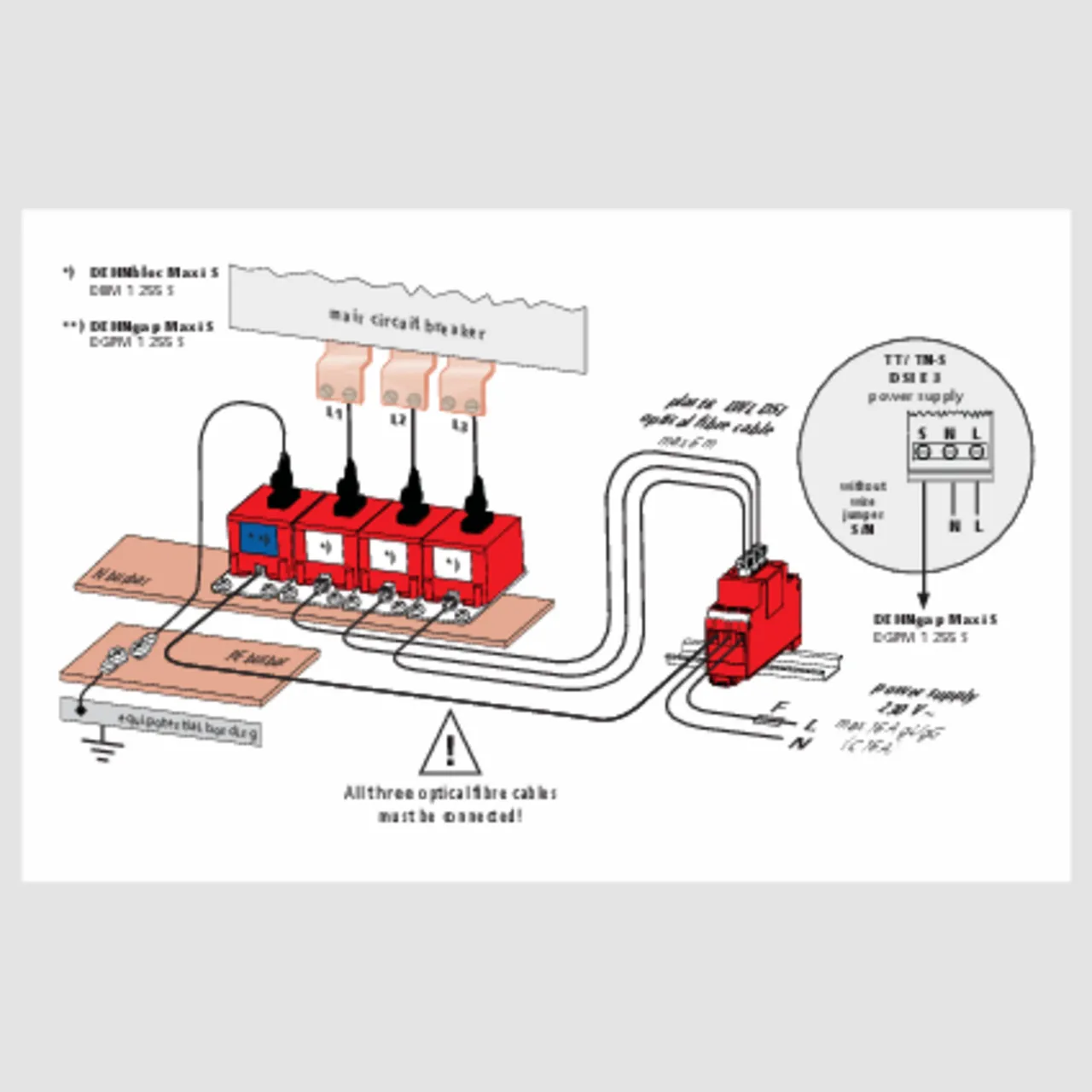

Con interface para conductor de fibra óptica para vigilancia del descargador

Detalles

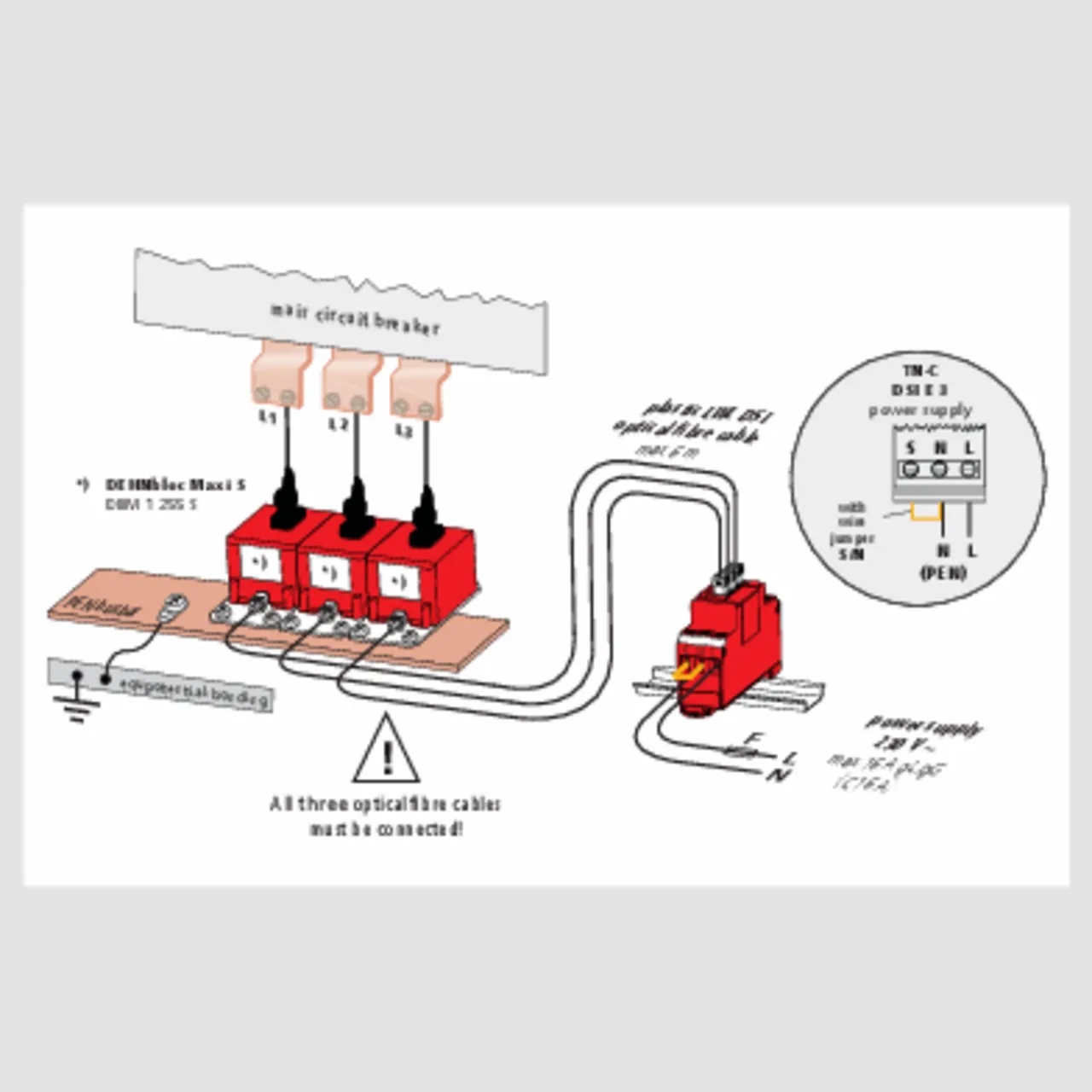

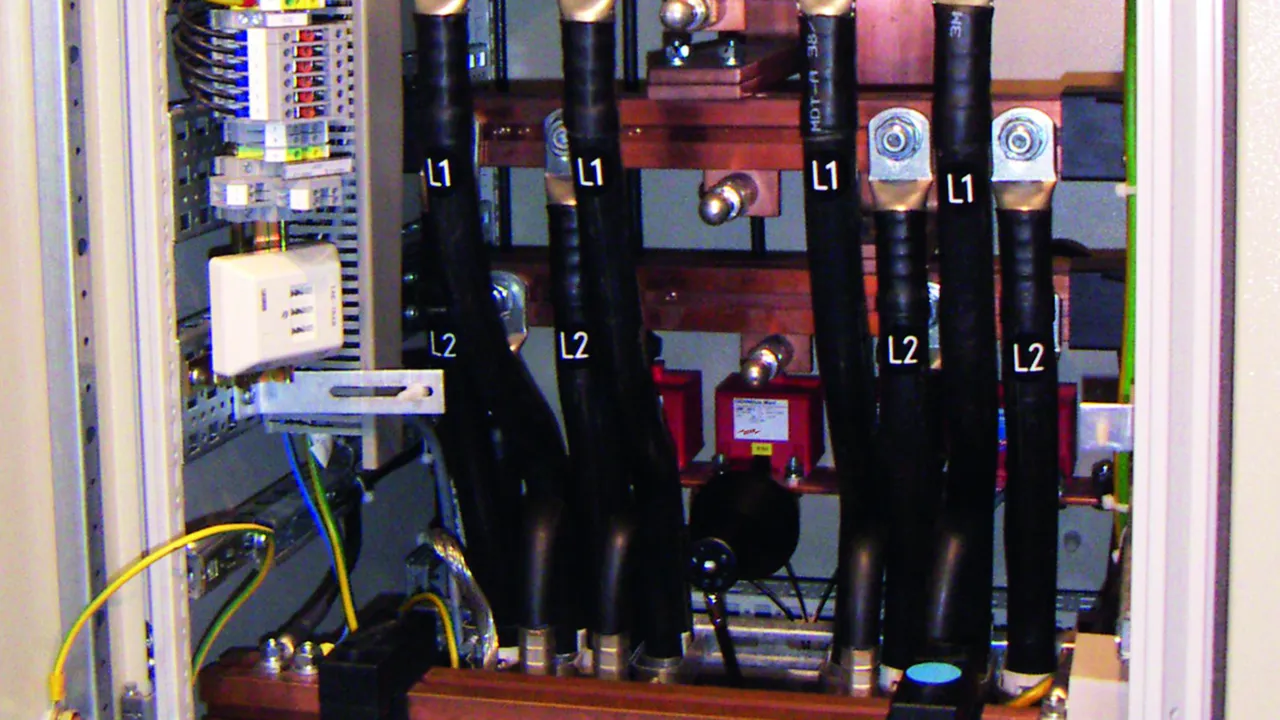

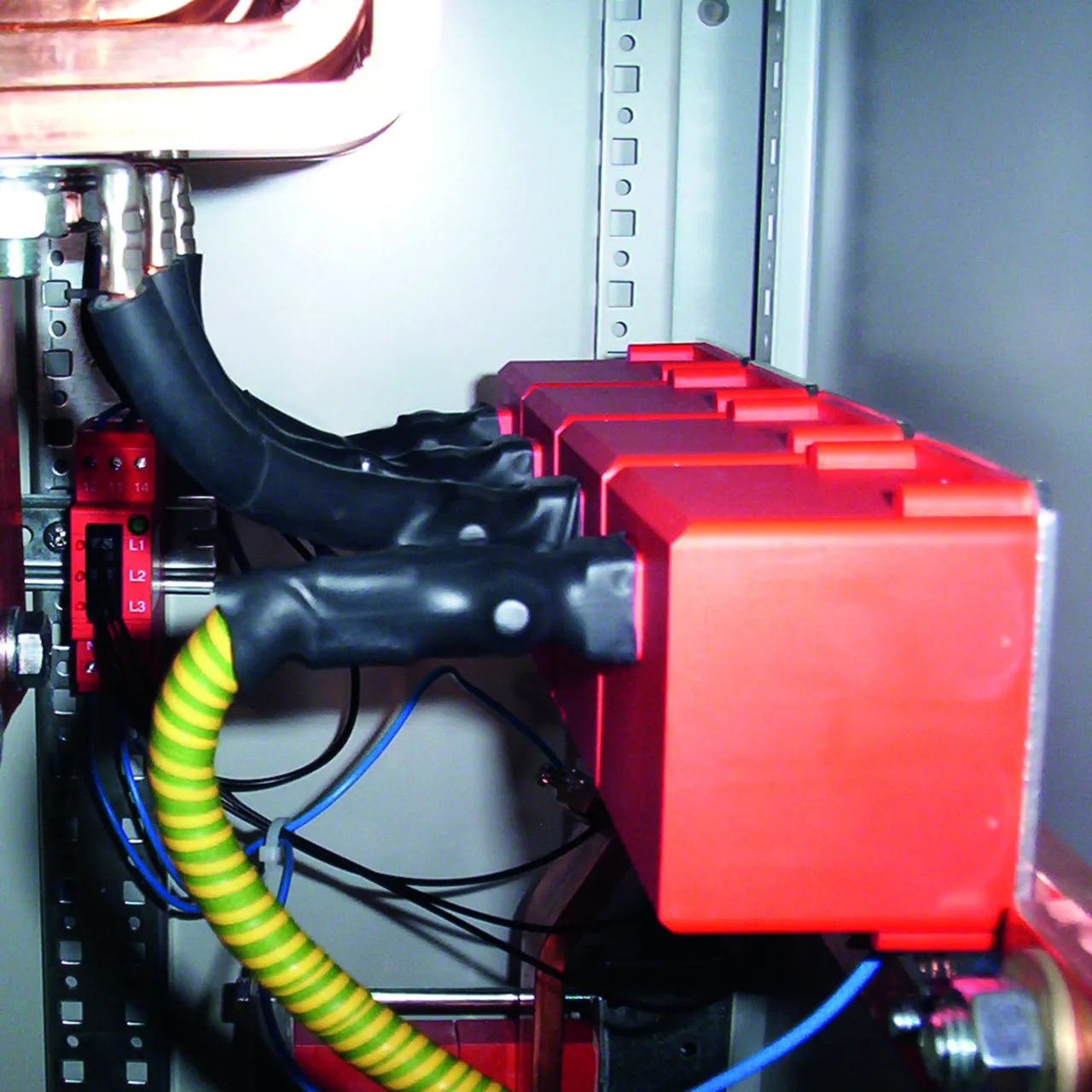

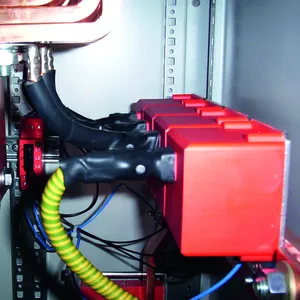

lorem ipsum — Aplicación 3-0 en un sistema TN-C

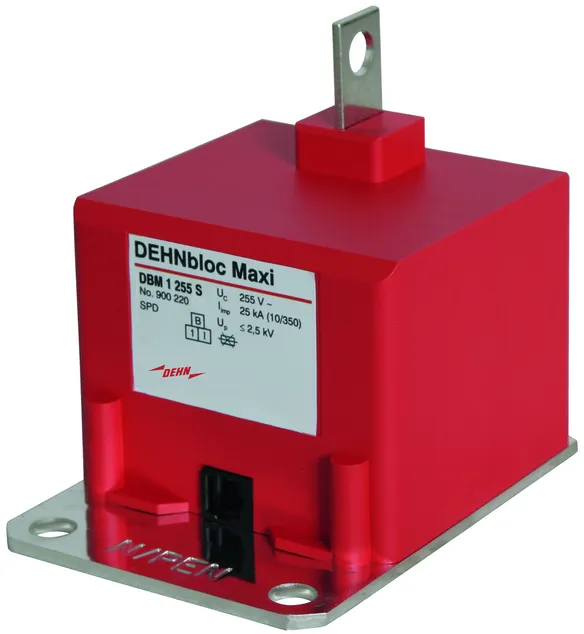

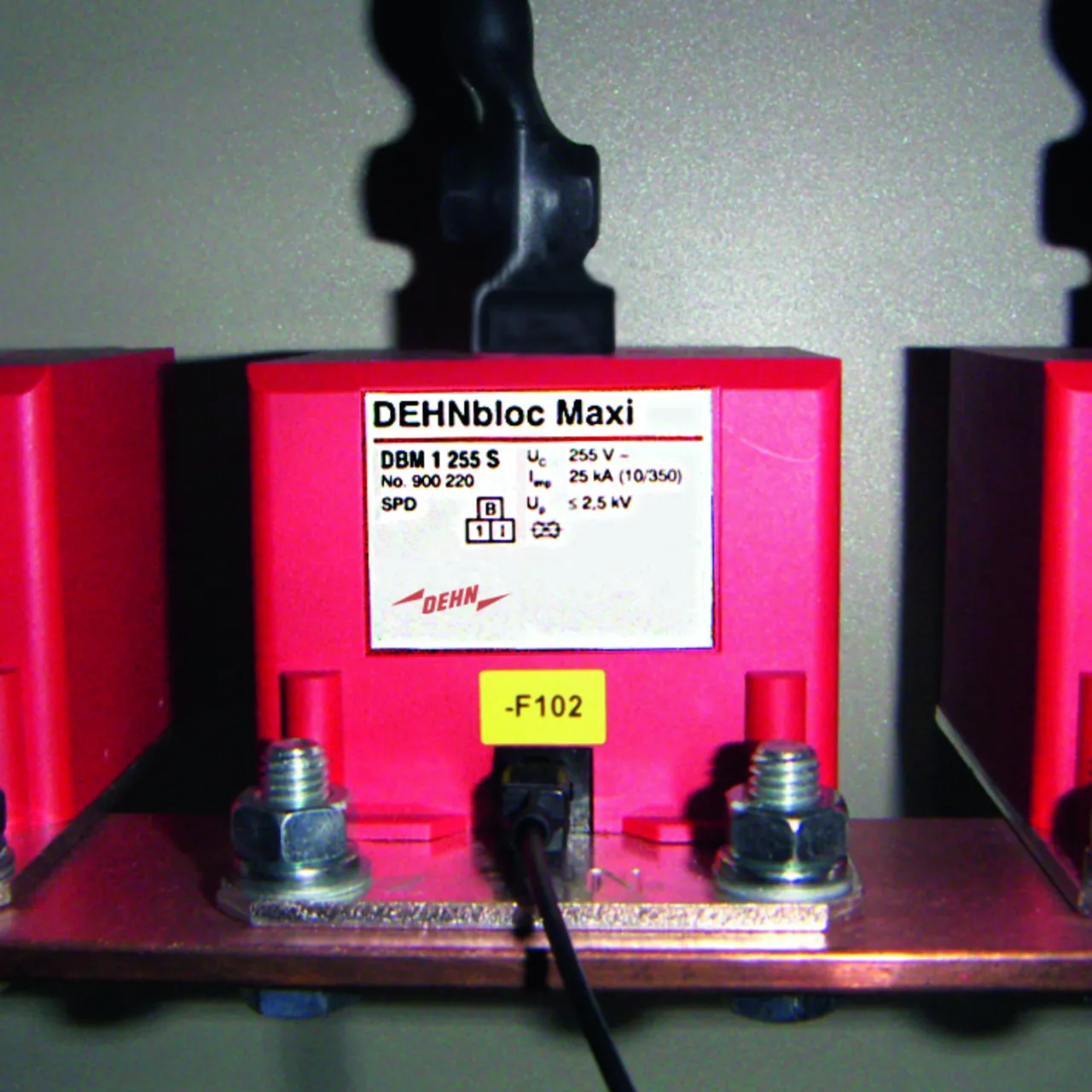

DEHNbloc Maxi 1 255 S

Descargador coordinado unipolar de corriente de rayo con dispositivo integrado de derivación para su utilización en sistemas de 230 / 400 V para la barra colectora.

1 Producto

N.º art. 900220 DBM 1 255 S

GTIN 4013364106734, N.º de arancel aduanero: 85363090, Peso bruto: 730.70 g, Empaquetado: 1.00 unidad(es)

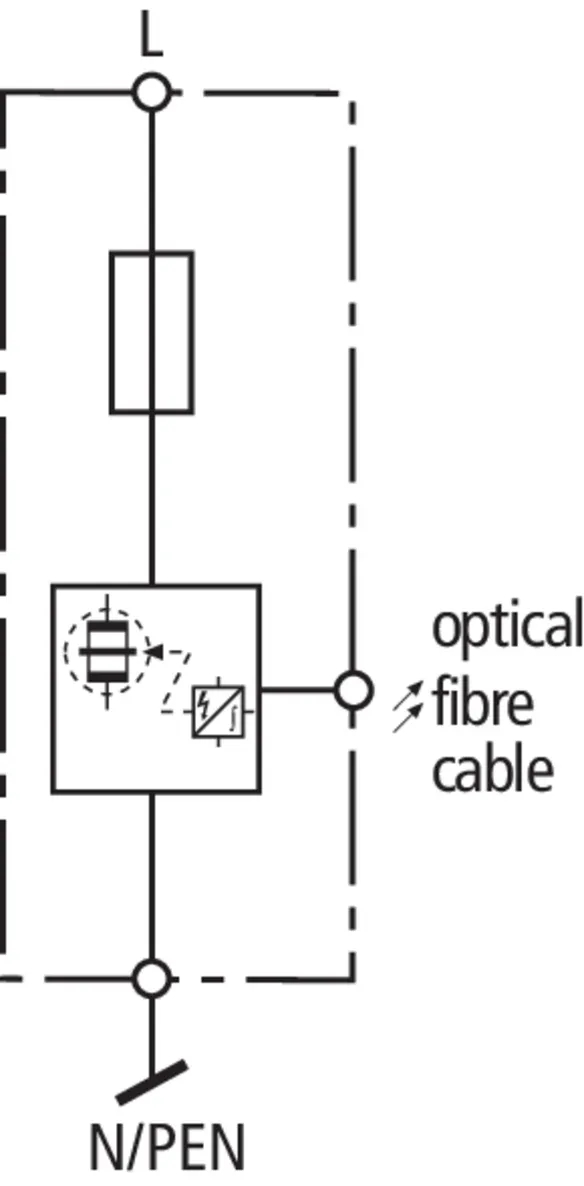

Figuras

Más información

Archivos CAD

Descargador de corrientes de rayo coordinado DEHNbloc Maxi 1 255 S
Descargador unipolar de corrientes de rayo coordinado
con fusible previo al descargador integrado para
los sistemas industriales de barras colectoras
Descargador Tipo 1 según la EN 61643-11
Tecnología de vía de chispas RADAX Flow
para la limitación de corrientes consecutivas
Máx. tensión de servicio: 255 V ac
Nivel de protección: <= 2,5 kV
(incluye cable de conexión de 80 cm)
Corriente de choque de rayo (10/350): 25 kA
Capacidad de apagado
de corrientes consecutivas: 50 kAeff
Capacidad de apagado asignada
de la protección backup interna: hasta 100 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Para su montaje sobre barras colectoras PEN / N de mín. 25 mm2

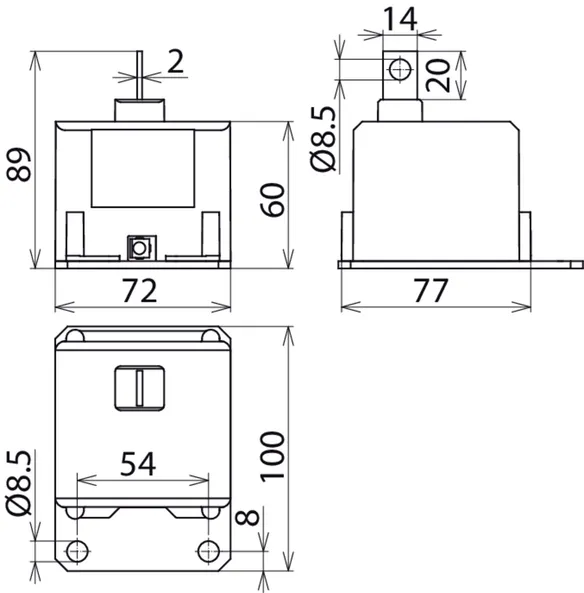

Dimensiones (an x alt x pr): (72 x 89 x 100) mm
Clase de protección: IP 5X

Producto DEHN
Tipo: DBM 1 255 S
art. no.: 900220
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350 µs) (I_imp )	25 kA
Nivel de protección (U_P )	≤ 2,5 kV (incluye 80 cms de cable de conexión)
Fusible previo máx.	no requiere
Indicación de servicio	mediante fibra óptica a través de DSI E 3

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156,25 kJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV (incluye 80 cms de cable de conexión)
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente consecutiva/Selectividad	sin disparo de fusible 32 A gG hasta 50 kAeff (prosp.)
Tiempo de respuesta t_A (t_A )	≤ 100 ns
Resistencia a cortocircuitos (I_SCCR )	100 k_eff(220 kA_pico)
Fusible previo máx.	no requiere
Poder de corte de la protección interna de Back-Up	100 kA
Tensión TOV (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Número de puertos	1
Montaje sobre	barra colectora PEN/N min 35 mm²
Conexión	mediante terminal de cable mín. 35 mm² / máx. 50 mm²
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Medidas de montaje (an x al x l)	72 x 89 x 100 mm
Indicación de servicio	mediante fibra óptica a través de DSI E 3
Datos técnicos adicionales:	Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
Limitación/Apagado de la corriente consecutiva	up to 100 k_eff (220 kA_pico)
