DEHNsecure modular

  • Descargador de corriente de rayo coordinado basado en tecnología de vía de chispas, compuesto por una pieza de base y un módulo de protección enchufable
  • Tecnología de vía de chispas específicamente diseñada para uso en circuitos de corriente continua
  • Capacidad de descarga elevada de corriente de rayo de 25 kA (10/350 µs)
  • Coordinado directamente con los dispositivos de protección contra sobretensiones DEHNguard SE DC ...
  • Bajo nivel de protección
  • Indicación servicio mediante señal verde/roja en la ventanilla de inspección
  • Fácil sustitución de los módulos de protección gracias al sistema de desbloqueo

DEHNsecure M 1 ...

Descargador de corriente de rayo unipolar, modular y coordinado para aplicaciones de corriente continua.

3 Productos

N.º art. 971121 DSE M 1 60

GTIN 4013364138582, N.º de arancel aduanero: 85363090, Peso bruto: 300.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador de corrientes de rayo coordinado DEHNsecure M 1 60
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 60
Art. Nr.: 971121
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 60 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 1,5 kV
Fusible previo máx. 250 A gL
Certificaciones UL

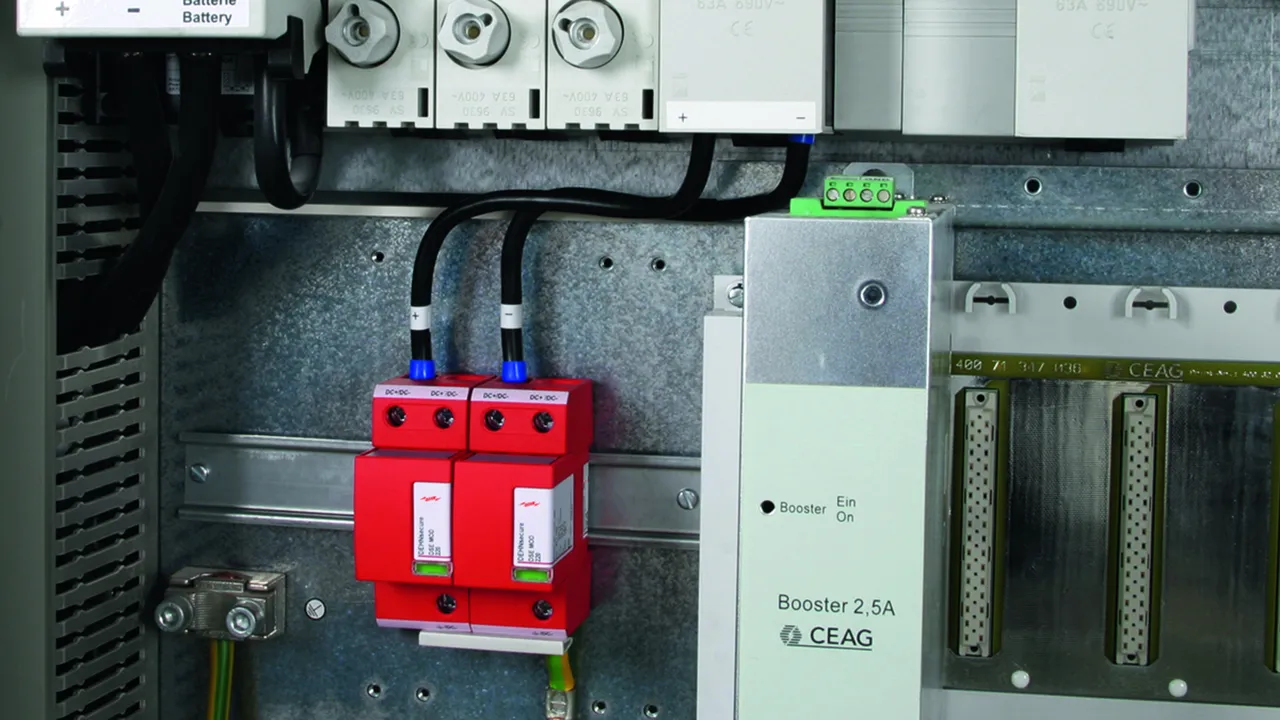

Datos técnicos adicionales: Aplicación en alumbrado de emergencia

Se ha añadido el artículo 971121 a favoritos.

El artículo 971121 ha sido añadido a la cesta de compra.

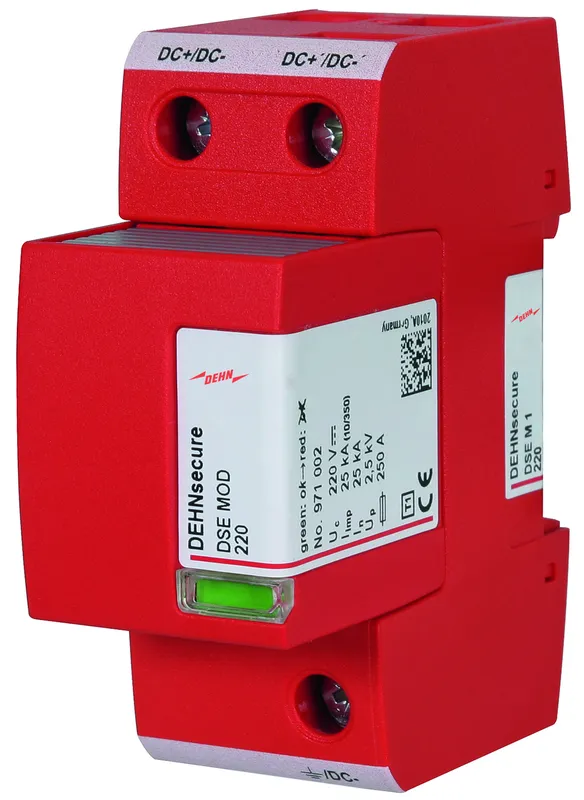

N.º art. 971120 DSE M 1 220

GTIN 4013364133631, N.º de arancel aduanero: 85363090, Peso bruto: 268.20 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

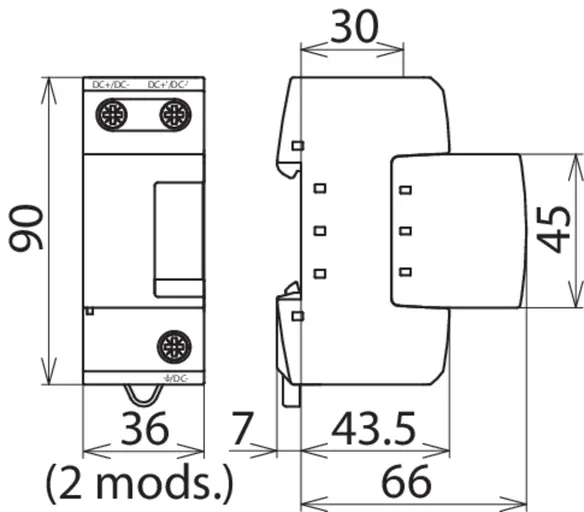

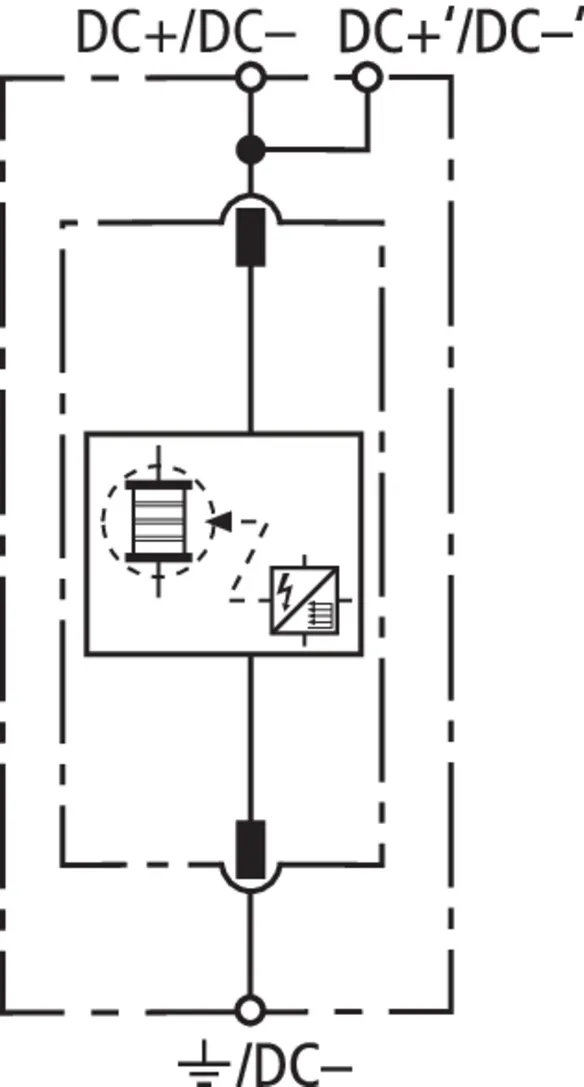

Descargador de corrientes de rayo coordinado DEHNsecure M 1 220
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 220 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 220
Art. Nr.: 971120
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 220 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 2,5 kV
Fusible previo máx. 250 A gL
Datos técnicos adicionales: Aplicación en alumbrado de emergencia

Se ha añadido el artículo 971120 a favoritos.

El artículo 971120 ha sido añadido a la cesta de compra.

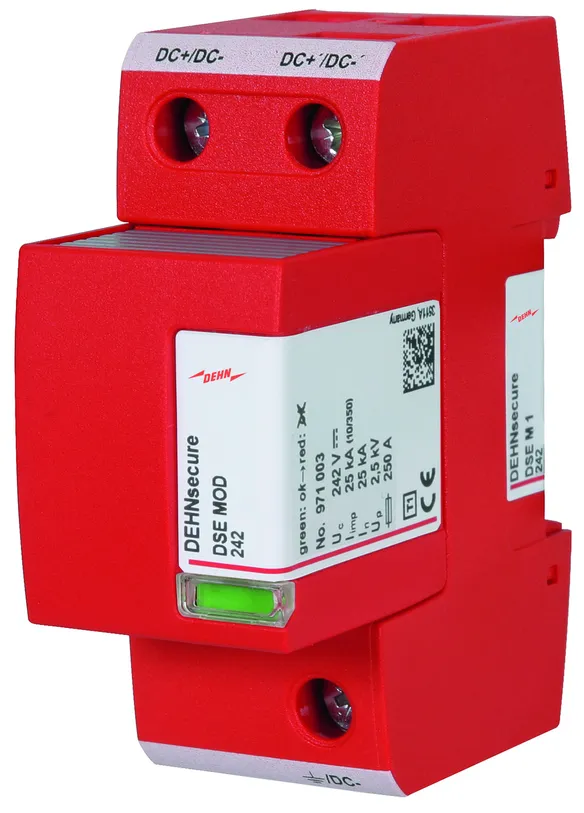

N.º art. 971122 DSE M 1 242

GTIN 4013364144477, N.º de arancel aduanero: 85363090, Peso bruto: 273.70 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador de corrientes de rayo coordinado DEHNsecure M 1 242
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 242
Art. Nr.: 971122
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 242 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 2,5 kV
Fusible previo máx. 250 A gL
Datos técnicos adicionales: Aplicación en alumbrado de emergencia
– Máxima tensión permisible de servicio AC (UC ) 255 V

Se ha añadido el artículo 971122 a favoritos.

El artículo 971122 ha sido añadido a la cesta de compra.


DEHNsecure M 1 ... FM

Descargador de corriente de rayo unipolar, modular y coordinado para aplicaciones de corriente continua; con borna de señalización a distancia para monitorización (contacto libre de potencial).

3 Productos

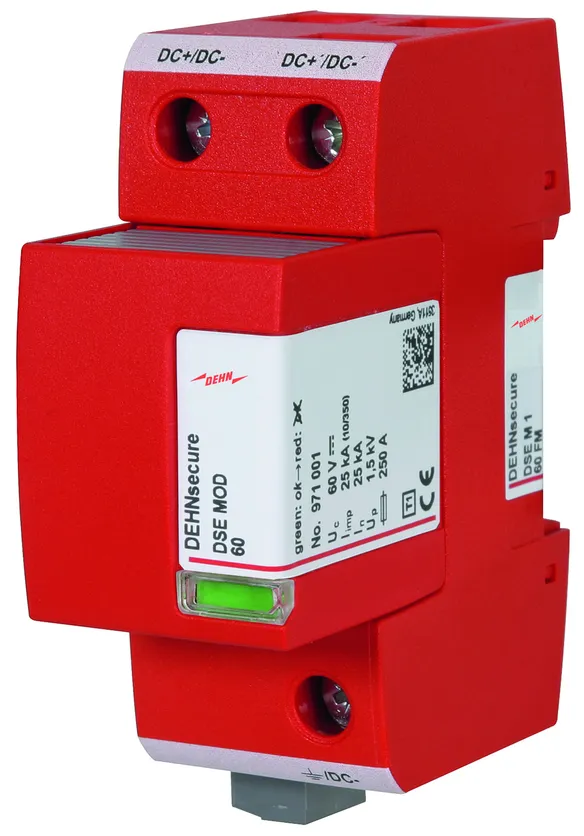

N.º art. 971126 DSE M 1 60 FM

GTIN 4013364138599, N.º de arancel aduanero: 85363090, Peso bruto: 304.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador de corrientes de rayo coordinado DEHNsecure M 1 60 FM
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 60 FM
Art. Nr.: 971126
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 60 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 1,5 kV
Fusible previo máx. 250 A gL
Certificaciones UL
Contactos FM / Forma de los contactos contacto libre de potencial
Datos técnicos adicionales: Aplicación en alumbrado de emergencia

Se ha añadido el artículo 971126 a favoritos.

El artículo 971126 ha sido añadido a la cesta de compra.

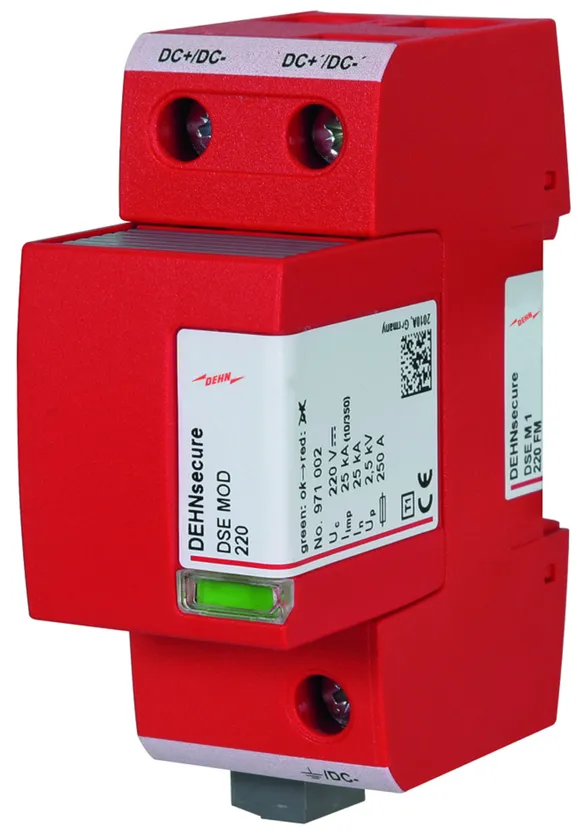

N.º art. 971125 DSE M 1 220 FM

GTIN 4013364133648, N.º de arancel aduanero: 85363090, Peso bruto: 241.90 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

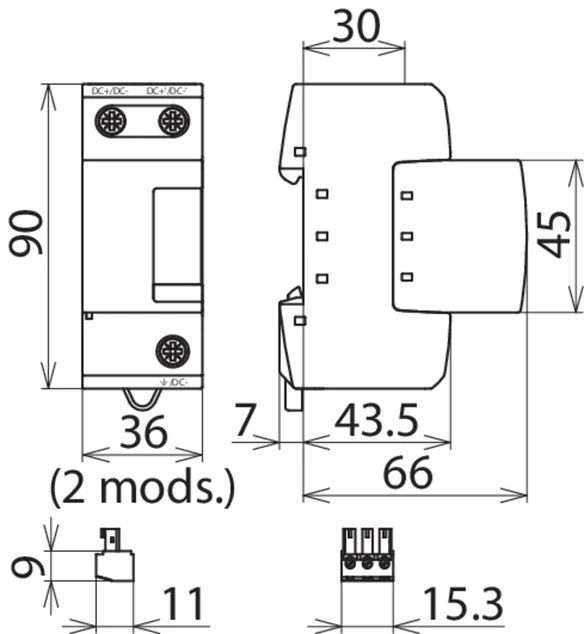

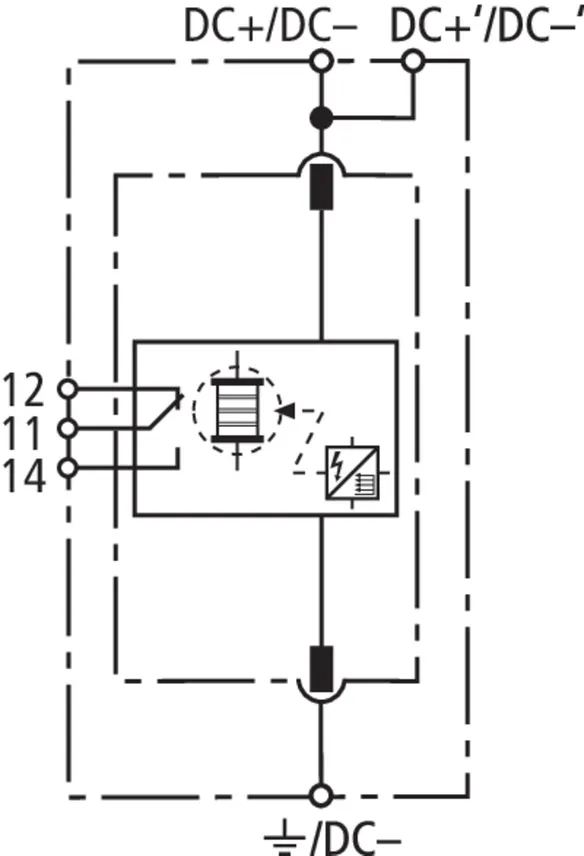

Descargador de corrientes de rayo coordinado DEHNsecure M 1 220 FM
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Máx. tensión de servicio: 220 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 220 FM
Art. Nr.: 971125
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 220 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 2,5 kV
Fusible previo máx. 250 A gL
Contactos FM / Forma de los contactos contacto libre de potencial
Datos técnicos adicionales: Aplicación en alumbrado de emergencia

Se ha añadido el artículo 971125 a favoritos.

El artículo 971125 ha sido añadido a la cesta de compra.

N.º art. 971127 DSE M 1 242 FM

GTIN 4013364144484, N.º de arancel aduanero: 85363090, Peso bruto: 269.50 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador de corrientes de rayo coordinado DEHNsecure M 1 242 FM
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 242 FM
Art. Nr.: 971127
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 242 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA
Nivel de protección (UP ) ≤ 2,5 kV
Fusible previo máx. 250 A gL
Contactos FM / Forma de los contactos contacto libre de potencial
Datos técnicos adicionales: Aplicación en alumbrado de emergencia
– Máxima tensión permisible de servicio AC (UC ) 255 V

Se ha añadido el artículo 971127 a favoritos.

El artículo 971127 ha sido añadido a la cesta de compra.


DEHNsecure M 2P ... (FM)

Descargador de corriente de rayo bipolar, modular y coordinado para aplicaciones de corriente continua a 60 V (circuitos 1+1); versión FM con borna de señalización a distancia libre de potencial.

2 Productos

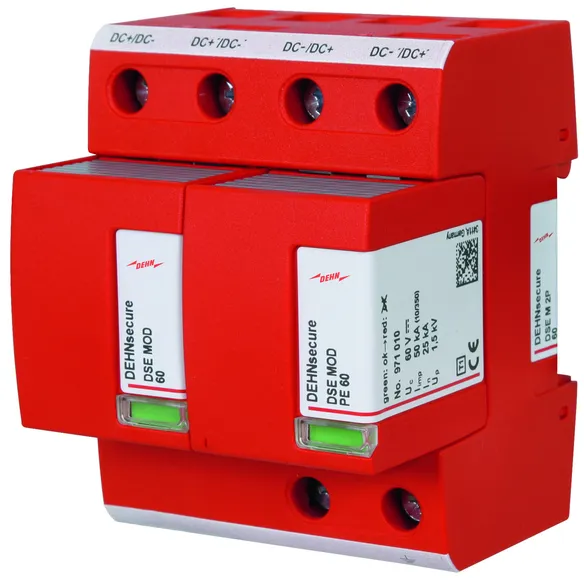

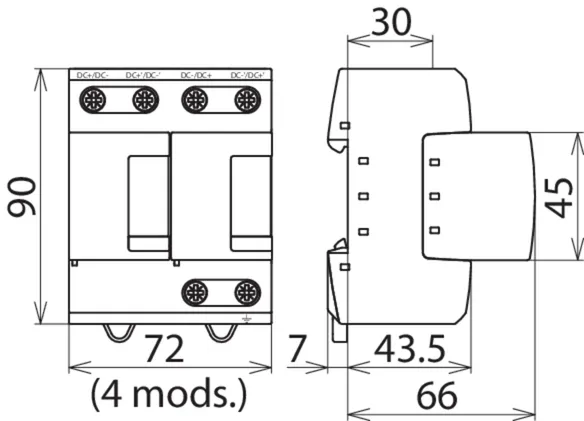

N.º art. 971221 DSE M 2P 60

GTIN 4013364138612, N.º de arancel aduanero: 85363090, Peso bruto: 638.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

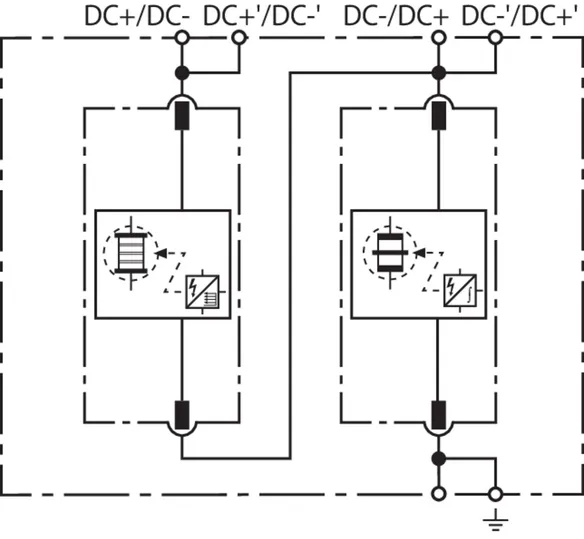

Descargador de corrientes de rayo coordinado DEHNsecure M 2P 60
Descargador de corrientes de rayo coordinado, 2 polos, modular, enchufable
para las aplicaciones de corriente continua, ancho 4 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
indicación de fallo
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 2P 60
Art. Nr.: 971221
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 60 V
Corriente de impulso de rayo (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (Iimp ) 25 / 50 kA
Nivel de protección (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo máx. 250 A gL
Certificaciones UL

Se ha añadido el artículo 971221 a favoritos.

El artículo 971221 ha sido añadido a la cesta de compra.

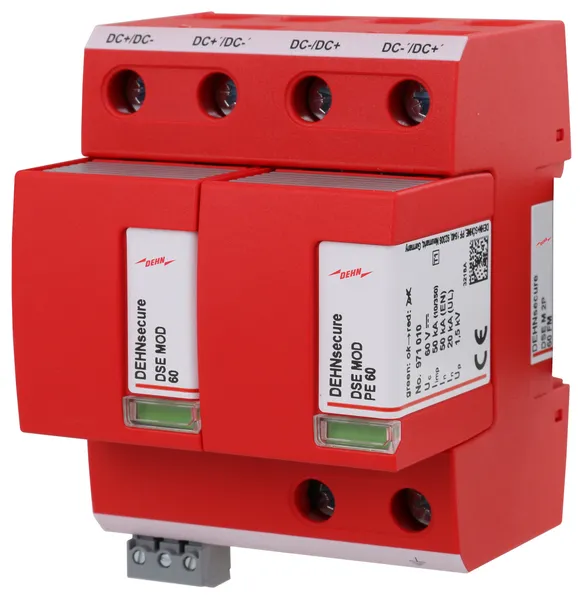

N.º art. 971226 DSE M 2P 60 FM

GTIN 4013364138629, N.º de arancel aduanero: 85363090, Peso bruto: 675.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

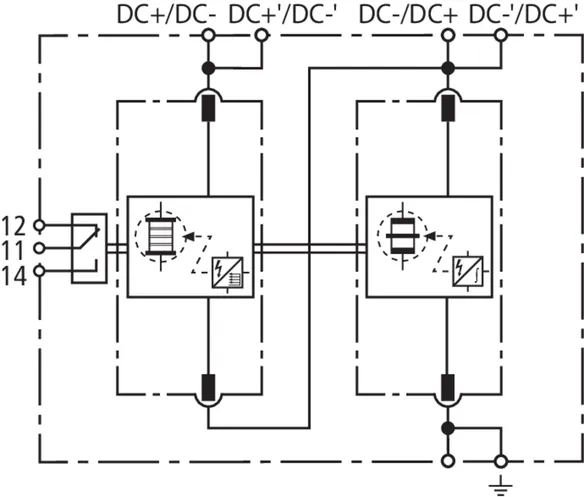

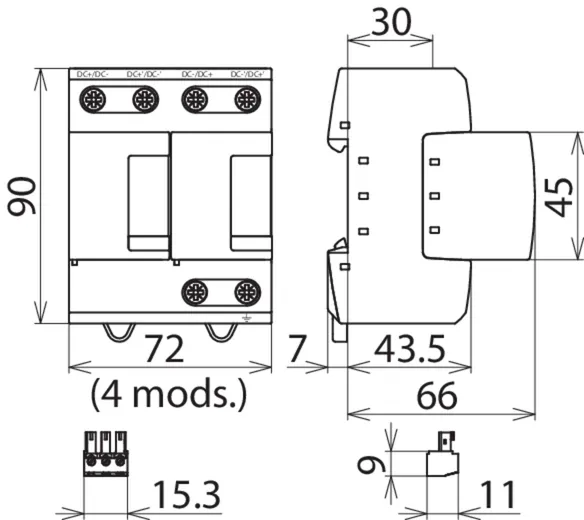

Descargador de corrientes de rayo coordinado DEHNsecure M 2P 60 FM
Descargador de corrientes de rayo coordinado, 2 polos, modular, enchufable
para las aplicaciones de corriente continua, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
indicación de fallo
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 2P 60 FM
Art. Nr.: 971226
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (UC ) 60 V
Corriente de impulso de rayo (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (Iimp ) 25 / 50 kA
Nivel de protección (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo máx. 250 A gL
Certificaciones UL
Contactos FM / Forma de los contactos contacto libre de potencial

Se ha añadido el artículo 971226 a favoritos.

El artículo 971226 ha sido añadido a la cesta de compra.


back to top

Configuración de cookies

Utilizamos cookies para proporcionarle una experiencia óptima en el sitio web. Esto incluye las que son necesarias para el funcionamiento del sitio web y para gestionar nuestros objetivos comerciales, así como las cookies que se utilizan únicamente para fines estadísticos anónimos, para una configuración más cómoda del sitio web o para mostrar contenido personalizado. Puede decidir por sí mismo qué categorías desea permitir. Tenga en cuenta que, según su configuración, es posible que no todas las funcionalidades del sitio estén disponibles. Puede encontrar más información en nuestra política de privacidad de datos. Si usted ha dado su consentimiento para el uso de cookies, puede revocarla en cualquier momento haciendo clic en el enlace "Cambiar la configuración de las cookies" a pie de página. Política de privacidad de los datos.
Si usted ha consentido el uso de cookies, puede revocar su consentimiento en cualquier momento haciendo clic en el enlace "Cambiar la configuración de las cookies" a pie de página.

  • Mostrar detalles Ocultar detalles
    Necesario

    Estas cookies son absolutamente necesarias para el funcionamiento del sitio web y permiten, por ejemplo, funcionalidades relacionadas con la seguridad. Además, también podemos utilizarlas para reconocer si desea seguir conectado a su perfil para que nuestros servicios estén disponibles más rápidamente cuando vuelva a visitar nuestro sitio web.

    Estadísticas y Marketing

    Con el fin de mejorar nuestro sitio web, realizamos un seguimiento anónimo de los datos con fines estadísticos y analíticos. Con estas cookies podemos, por ejemplo, realizar un seguimiento del número de visitas o el impacto de ciertas páginas de nuestro sitio web y, por lo tanto, optimizar nuestro contenido.
