Peine de tierra / sistema de cableado modular

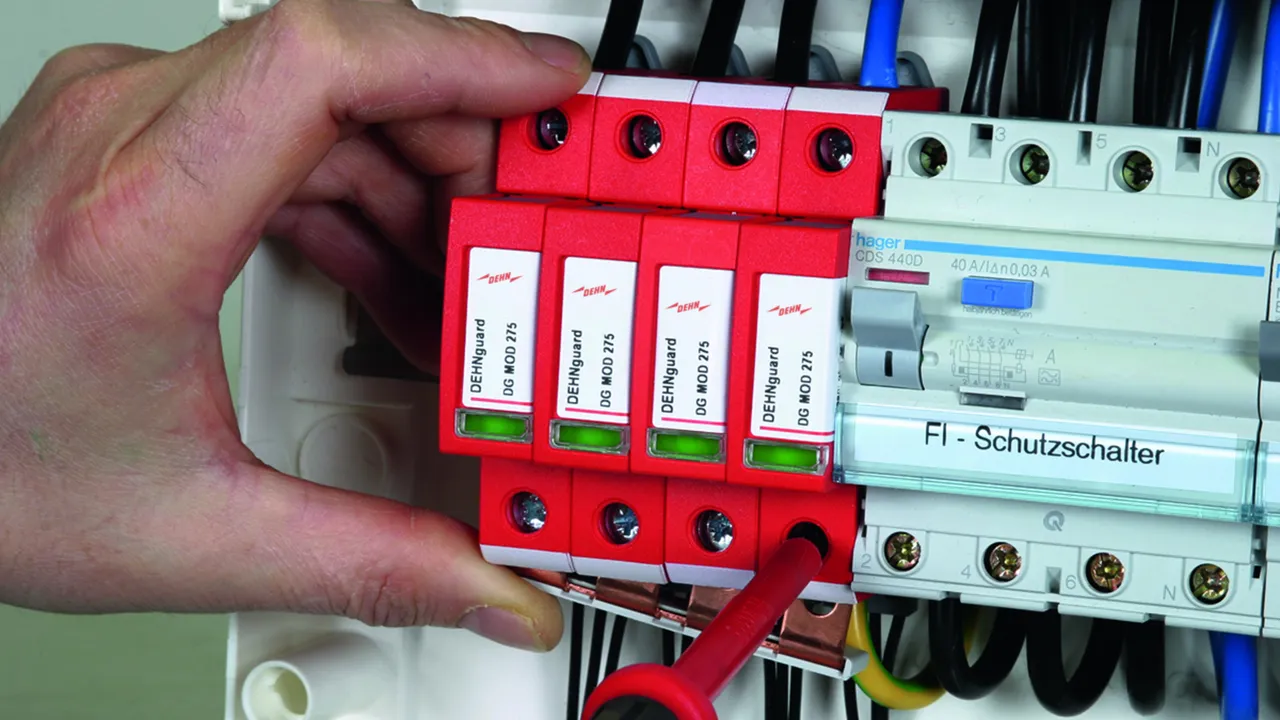

Facilita la conexión de los descargadores entre sí y con otros equipos instalados en carril DIN

Detalles

lorem ipsum

MVS monofásico, 2 polos,

Para cablear el lado de tierra de p. ej. 2 descargadores de sobretensiones DEHNguard S.

1 Producto

N.º art. 900617 MVS 1 2

GTIN 4013364086593, N.º de arancel aduanero (EU): 85369001, Peso bruto: 9.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: MVS 1 2
art. no.: 900617
o equivalente

Certificados



Datos técnicos

Tipo monofásico
Número de polos 2
Longitud máxima de montaje 2 módulo(s)
Sección nominal 16 mm2

Se ha añadido el artículo 900617 a favoritos.

El artículo 900617 ha sido añadido a la cesta de compra.


MVS monofásico, 3 polos

Para cablear el lado de tierra de p. ej. 3 descargadores de sobretensiones DEHNguard S.

1 Producto

N.º art. 900615 MVS 1 3

GTIN 4013364086562, N.º de arancel aduanero (EU): 85369001, Peso bruto: 14.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: MVS 1 3
art. no.: 900615
o equivalente

Certificados



Datos técnicos

Tipo monofásico
Número de polos 3
Longitud máxima de montaje 3 módulo(s)
Sección nominal 16 mm2

Se ha añadido el artículo 900615 a favoritos.

El artículo 900615 ha sido añadido a la cesta de compra.


MVS monofásico, 4 polos,

Para cablear el lado de tierra de p. ej. 4 descargadores de sobretensiones DEHNguard S.

1 Producto

N.º art. 900610 MVS 1 4

GTIN 4013364048553, N.º de arancel aduanero (EU): 85369001, Peso bruto: 18.70 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: MVS 1 4
art. no.: 900610
o equivalente

Certificados



Datos técnicos

Tipo monofásico
Número de polos 4
Longitud máxima de montaje 4 módulo(s)
Sección nominal 16 mm2

Se ha añadido el artículo 900610 a favoritos.

El artículo 900610 ha sido añadido a la cesta de compra.


MVS monofásico, 6 polos

Para cablear el lado de tierra de p. ej. 3 descargadores Tipo 1 en carcasas de 2 módulos.

1 Producto

N.º art. 900815 MVS 1 6

GTIN 4013364087996, N.º de arancel aduanero (EU): 85369001, Peso bruto: 28.80 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: MVS 1 6
art. no.: 900815
o equivalente

Certificados



Datos técnicos

Tipo monofásica
Número de polos 6
Longitud máxima de montaje 6 módulo(s)
Sección nominal 16 mm2

Se ha añadido el artículo 900815 a favoritos.

El artículo 900815 ha sido añadido a la cesta de compra.


MVS monofásico, 7 polos

Para cablear el lado de tierra de p. ej. 3 DEHNbloc Maxi y 1 DEHNgap Maxi en circuitos 3+1.

1 Producto

N.º art. 900848 MVS 1 7

GTIN 4013364107816, N.º de arancel aduanero (EU): 85369001, Peso bruto: 33.50 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: MVS 1 7
art. no.: 900848
o equivalente

Certificados



Datos técnicos

Tipo monofásica
Número de polos 7
Longitud máxima de montaje 7 módulo(s)
Sección nominal 16 mm2

Se ha añadido el artículo 900848 a favoritos.

El artículo 900848 ha sido añadido a la cesta de compra.


MVS monofásico, 8 polos

Para cablear el lado de tierra de p. ej. 4 descargadores de corrientes de rayo DEHNbloc Maxi.

1 Producto

N.º art. 900611 MVS 1 8

GTIN 4013364048560, N.º de arancel aduanero (EU): 85369001, Peso bruto: 38.10 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: MVS 1 8
art. no.: 900611
o equivalente

Certificados



Datos técnicos

Tipo monofásica
Número de polos 8
Longitud máxima de montaje 8 módulo(s)
Sección nominal 16 mm2

Se ha añadido el artículo 900611 a favoritos.

El artículo 900611 ha sido añadido a la cesta de compra.


MVS monofásico, 57 polos

Para cablear el lado de tierra de descargadores de corrientes de rayo y sobretensiones o combinaciones de los mismos.

1 Producto

N.º art. 900612 MVS 1 57

GTIN 4013364069428, N.º de arancel aduanero (EU): 85369001, Peso bruto: 288.10 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Regleta de peine monofásica, 57 polos MVS 1 57
Regleta de peine monofásica, 57 polos, 16 mm²
para puentear el lado de tierra de descargadores
de corrientes de rayo y sobretensiones o su combinación
Máx. longitud de instalación: 57 móds., DIN 43880

Producto DEHN
Tipo: MVS 1 57
art. no.: 900612
o equivalente



Datos técnicos

Tipo monofásica
Número de polos 57
Longitud máxima de montaje 57 módulo(s)
Sección nominal 16 mm2

Se ha añadido el artículo 900612 a favoritos.

El artículo 900612 ha sido añadido a la cesta de compra.


MVS trifásico, 6 polos, 6 módulos

Para conectar el lado de fase de descargadores de sobretensiones.

1 Producto

N.º art. 900595 MVS 3 6 6

GTIN 4013364078208, N.º de arancel aduanero (EU): 85369001, Peso bruto: 57.50 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Regleta de peine trifásica, 6 polos, 6 móds. MVS 3 6 6
Regleta de peine trifásica, 6 polos, 16 mm²
para conectar el lado de fase de descargadores de sobretensiones
Máx. longitud de instalación: 6 móds., DIN 43880

Producto DEHN
Tipo: MVS 3 6 6
art. no.: 900595
o equivalente



Datos técnicos

Tipo trifásico
Número de polos 6
Longitud máxima de montaje 6 módulo(s)
Sección nominal 16 mm2

Se ha añadido el artículo 900595 a favoritos.

El artículo 900595 ha sido añadido a la cesta de compra.


MVS trifásico, 6 polos, 9 módulos

Para conectar el lado de fase de descargadores de sobretensiones tripolares con el soporte de fusibles (dimensión modular: 1,5 módulos).

1 Producto

N.º art. 900839 MVS 3 6 9

GTIN 4013364153059, N.º de arancel aduanero (EU): 85369001, Peso bruto: 13.99 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Regleta de peine trifásica, 6 polos, 9 móds. MVS 3 6 9
Regleta de peine trifásica, 6 polos, 16 mm²
para conectar el lado de fase de dispositivos
montados sobre carril DIN con el DEHNguard
de corrientes de rayo y sobretensiones o su combinación
Máx. longitud de instalación: 9 móds., DIN 43880

Producto DEHN
Tipo: MVS 3 6 9
art. no.: 900839
o equivalente

Certificados



Datos técnicos

Tipo trifásico
Número de polos 6
Longitud máxima de montaje 9 módulo(s)
Sección nominal 16 mm2

Se ha añadido el artículo 900839 a favoritos.

El artículo 900839 ha sido añadido a la cesta de compra.


MVS 4 fases, 8 polos

Para conectar el lado de fase de dispositivos montados sobre carriles DIN con el DEHNventil M TNS y TT.

2 Productos

N.º art. 900814 MVS 4 8 11

GTIN 4013364091115, N.º de arancel aduanero (EU): 85369001, Peso bruto: 113.50 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Regleta de peine, 4 fases, 8 polos MVS 4 8 11
Regleta de peine, 4 fases, 8 polos, 16 mm²
para conectar el lado de fase de dispositivos
montados sobre carril DIN con descargadores de sobretensiones
Máx. longitud de instalación: 11 móds., DIN 43880

Producto DEHN
Tipo: MVS 4 8 11
art. no.: 900814
o equivalente



Datos técnicos

Tipo 4 fases
Número de polos 8
Longitud máxima de montaje 11 módulo(s)
Sección nominal 16 mm2

Se ha añadido el artículo 900814 a favoritos.

El artículo 900814 ha sido añadido a la cesta de compra.

N.º art. 900850 MVS 4 8 8

GTIN 4013364460379, N.º de arancel aduanero (EU): 85369001, Peso bruto: 65.70 g, Empaquetado: 5.00 unidad(es)


Figuras

Más información

Regleta de peine, 4 fases, 8 polos MVS 4 8 8
Regleta de peine, 4 fases, 8 polos, 10 mm²
para conectar el lado de fase de dispositivos
montados sobre carril DIN con descargadores de sobretensiones
Máx. longitud de instalación: 8 móds., DIN 43880

Producto DEHN
Tipo: MVS 4 8 8
art. no.: 900850
o equivalente

Certificados



Datos técnicos

Tipo 4 fases
Número de polos 8
Longitud máxima de montaje 8 módulo(s)
Sección nominal 10 mm2

Se ha añadido el artículo 900850 a favoritos.

El artículo 900850 ha sido añadido a la cesta de compra.


MVS 4 fases, 5 polos

Para conectar el lado de fase de descargadores de sobretensiones.

1 Producto

N.º art. 900614 MVS 4 56

GTIN 4013364072534, N.º de arancel aduanero (EU): 85369001, Peso bruto: 830.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Regleta de peine, 4 fases, 56 polos MVS 4 56
Regleta de peine, 4 fases, 56 polos, 16 mm²
para conectar el lado de fase de descargadores de sobretensiones
Máx. longitud de instalación: 56 móds., DIN 43880

Producto DEHN
Tipo: MVS 4 56
art. no.: 900614
o equivalente



Datos técnicos

Tipo 4 fases
Número de polos 56
Longitud máxima de montaje 56 módulo(s)
Sección nominal 16 mm2

Se ha añadido el artículo 900614 a favoritos.

El artículo 900614 ha sido añadido a la cesta de compra.


MVS monofásico, tetrapolar, 8 módulos

Estribo de cableado modular para sistemas TT, aislado, monofásico, tetrapolar con borne de conexión hasta 50 mm².

1 Producto

N.º art. 900849 MVS 1 4 8 TT

GTIN 4013364473348, N.º de arancel aduanero (EU): 85369001, Peso bruto: 119.50 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Sistema cableado modular tetrapolar MVS 1 4 8 TT
para la conexión del potencial N del
descargador en un sistema TT
Apto, por ejemplo, para 3 DEHNvenCI 255 (FM)
y 1 DEHNgap Maxi 1 255
Borne de conexión hasta 50 mm²
Aislado, monofásico, 4 polos
Dimensiones: 166 x 38 x 22 mm

Producto DEHN
Tipo: MVS 1 4 8 TT
art. no.: 900849
o equivalente

Certificados



Datos técnicos

Tipo Monofásico
Número de polos 4
Dimensiones 166 x 38,1 x 22 mm
Máx. sobrecarga eléctrica por corrientes de rayo (10/350 µs) de acuerdo con UNE EN 61643-11 (Iimp ) 100 kA
Material del conductor eléctrico E-Cu-ETP
Material del aislamiento PC
Sección de conexión de la borna de alimentación 10-50 mm² (rígido o flexible) / 6-35 mm² (flexible con elemento de conexión para conectar cables)
Par de apriete máx. del tornillo de tope 7 Nm
Diseño aislado

Se ha añadido el artículo 900849 a favoritos.

El artículo 900849 ha sido añadido a la cesta de compra.


Peine de tierra en dimensiones de 1,5 módulos, monofásico, 2 polos

Peine de tierra para puentear p. ej. 2 descargadores de sobretensiones en carcasas con dimensiones de 1,5 modulos, con borna de conexión.

1 Producto

N.º art. 900460 EB 1 2 1.5

GTIN 4013364244146, N.º de arancel aduanero (EU): 85369095, Peso bruto: 40.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: EB 1 2 1.5
art. no.: 900460
o equivalente



Datos técnicos

Tipo monofásico
Número de polos 2
Dimensiones 34 x 60 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Se ha añadido el artículo 900460 a favoritos.

El artículo 900460 ha sido añadido a la cesta de compra.


Peine de tierra en dimensiones de 1,5 módulos, monofásico, 3 polos

Peine de tierra para puentear p. ej. 3 descargadores de sobretensiones en carcasas con dimensiones de 1,5 módulos, con borna de conexión.

1 Producto

N.º art. 900418 EB 1 3 1.5

GTIN 4013364159884, N.º de arancel aduanero (EU): 85369095, Peso bruto: 49.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: EB 1 3 1.5
art. no.: 900418
o equivalente



Datos técnicos

Tipo monofásico
Número de polos 3
Dimensiones 34 x 85 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Se ha añadido el artículo 900418 a favoritos.

El artículo 900418 ha sido añadido a la cesta de compra.


Peine de tierra en dimensiones de 1,5 módulos, monofásico, 4 polos

Peine de tierra para puentear p. ej. z. B. 4 descargadores de sobretensiones en carcasas con dimensiones de 1,5 módulos, con borna de conexión.

1 Producto

N.º art. 900429 EB 1 4 1.5

GTIN 4013364159891, N.º de arancel aduanero (EU): 85369095, Peso bruto: 59.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: EB 1 4 1.5
art. no.: 900429
o equivalente



Datos técnicos

Tipo monofásico
Número de polos 4
Dimensiones 34 x 112 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Se ha añadido el artículo 900429 a favoritos.

El artículo 900429 ha sido añadido a la cesta de compra.


Peine de tierra en dimensiones de 2 módulos, monofásico, 2 polos

Peine de tierra para puentear p. ej. 2 descargadores de sobretensiones en carcasas con dimensiones de 2 módulos, con borna de conexión.

1 Producto

N.º art. 900419 EB 1 2 5

GTIN 4013364156821, N.º de arancel aduanero (EU): 85369095, Peso bruto: 39.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: EB 1 2 5
art. no.: 900419
o equivalente



Datos técnicos

Tipo monofásico
Número de polos 2
Dimensiones 34 x 77 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Se ha añadido el artículo 900419 a favoritos.

El artículo 900419 ha sido añadido a la cesta de compra.


Peine de tierra en dimensiones de 2 módulos, monofásico, 3 polos

Peine de tierra para puentear p. ej. 3 descargadores de sobretensiones en carcasas con dimensiones de 2 módulos, con borna de conexión.

1 Producto

N.º art. 900411 EB DG 1000 1 3

GTIN 4013364107205, N.º de arancel aduanero (EU): 85369095, Peso bruto: 54.10 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: EB DG 1000 1 3
art. no.: 900411
o equivalente



Datos técnicos

Tipo monofásico
Número de polos 3
Dimensiones 34 x 112 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Se ha añadido el artículo 900411 a favoritos.

El artículo 900411 ha sido añadido a la cesta de compra.


Peine de tierra en dimensiones de 2 módulos, monofásico, 4 polos

Peine de tierra para puentear p. ej. 4 descargadores de sobretensiones en carcasas con dimensiones de 2 módulos, con borna de conexión.

1 Producto

N.º art. 900417 EB 1 4 9

GTIN 4013364120419, N.º de arancel aduanero (EU): 85369095, Peso bruto: 66.40 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: EB 1 4 9
art. no.: 900417
o equivalente

Certificados



Datos técnicos

Tipo monofásico
Número de polos 4
Dimensiones 34 x 148 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Se ha añadido el artículo 900417 a favoritos.

El artículo 900417 ha sido añadido a la cesta de compra.


Peine de tierra en dimensiones de 3 módulos, monofásico, 3 polos

Peine de tierra para puentear p. ej. 3 descargadores de sobretensiones en carcasas con dimensiones de 3 módulos, con borna de conexión.

1 Producto

N.º art. 900461 EB 1 3 10

GTIN 4013364260559, N.º de arancel aduanero (EU): 85369095, Peso bruto: 68.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: EB 1 3 10
art. no.: 900461
o equivalente



Datos técnicos

Tipo monofásico
Número de polos 3
Dimensiones 34 x 158 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Se ha añadido el artículo 900461 a favoritos.

El artículo 900461 ha sido añadido a la cesta de compra.


Peine de tierra en dimensiones de 3 módulos, monofásico, 4 polos

Peine de tierra para puentear p. ej. 4 descargadores de sobretensiones en carcasas con dimensiones de 3 módulos, con borna de conexión.

1 Producto

N.º art. 900462 EB 1 4 13

GTIN 4013364260566, N.º de arancel aduanero (EU): 85369095, Peso bruto: 86.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: EB 1 4 13
art. no.: 900462
o equivalente



Datos técnicos

Tipo monofásico
Número de polos 4
Dimensiones 34 x 212 x 28 mm
Material latón cobrizado y estañado
Terminal hasta 25 mm2

Se ha añadido el artículo 900462 a favoritos.

El artículo 900462 ha sido añadido a la cesta de compra.


back to top
