Filtro de red

Protege el equipamiento electrónico industrial sensible contra fallos simétricos y asimétricos
Complementa la protección contra sobretensiones, p. ej. el DEHNrail M 2P 255
Montaje muy sencillo sobre carril DIN

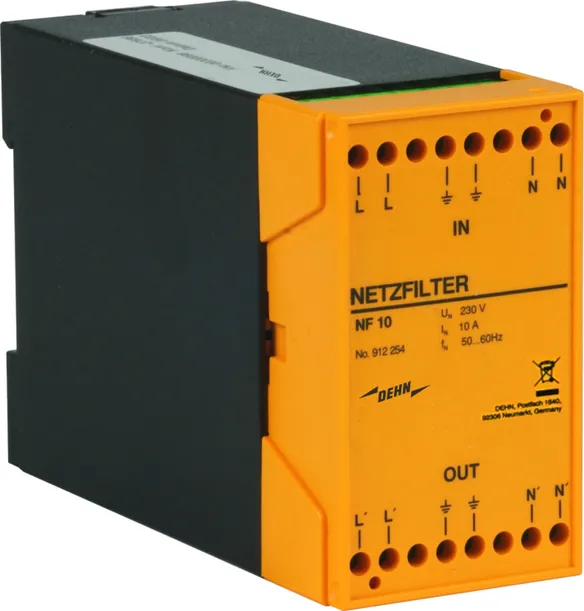

NF 10

Filtro de red para protección contra perturbaciones simétricas y asimétricas.

1 Producto

GTIN 4013364073685, N.º de arancel aduanero: 85359000, Peso bruto: 300.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Producto DEHN
Tipo: NF 10
art. no.: 912254
o equivalente

Datos técnicos

Tensión nominal AC (U_N )	230 V
Intensidad nominal AC (I_L )	10 A
Atenuación con f = 1 MHz, simétrico	> 64 dB
Atenuación con f = 1 MHz, asimétrico	> 69 dB

Tensión nominal AC (U_N )	230 V
Intensidad nominal AC (I_L )	10 A
Frecuencia nominal (f_N )	50-60 Hz
Corriente de derivación (con U_N)	≤ 3.5 mA
Atenuación con f = 1 MHz, simétrico	> 64 dB
Atenuación con f = 1 MHz, asimétrico	> 69 dB

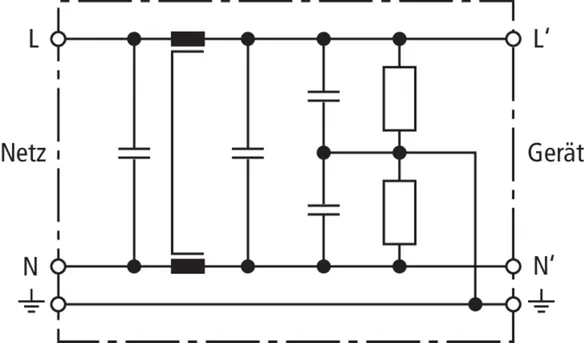

Capacidad total del circuito [L-N]	660 nF
Capacidad total del circuito [L (N)-PE]	66 nF
Inductividad total del circuito	1.8 mH por línea
Fusibles previos	10 A gG
Margen de temperatura de servicio (T_U )	-25 °C ... +40 °C
Sección de conexión (min.)	2.5 mm²flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico GF (Policarbonato)
Clase de protección	IP 20

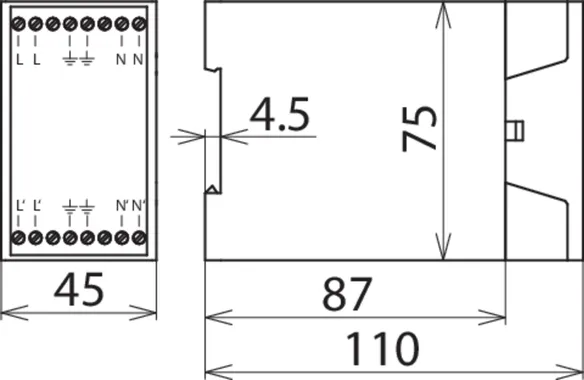

Dimensiones	110 x 45 x 75 mm
