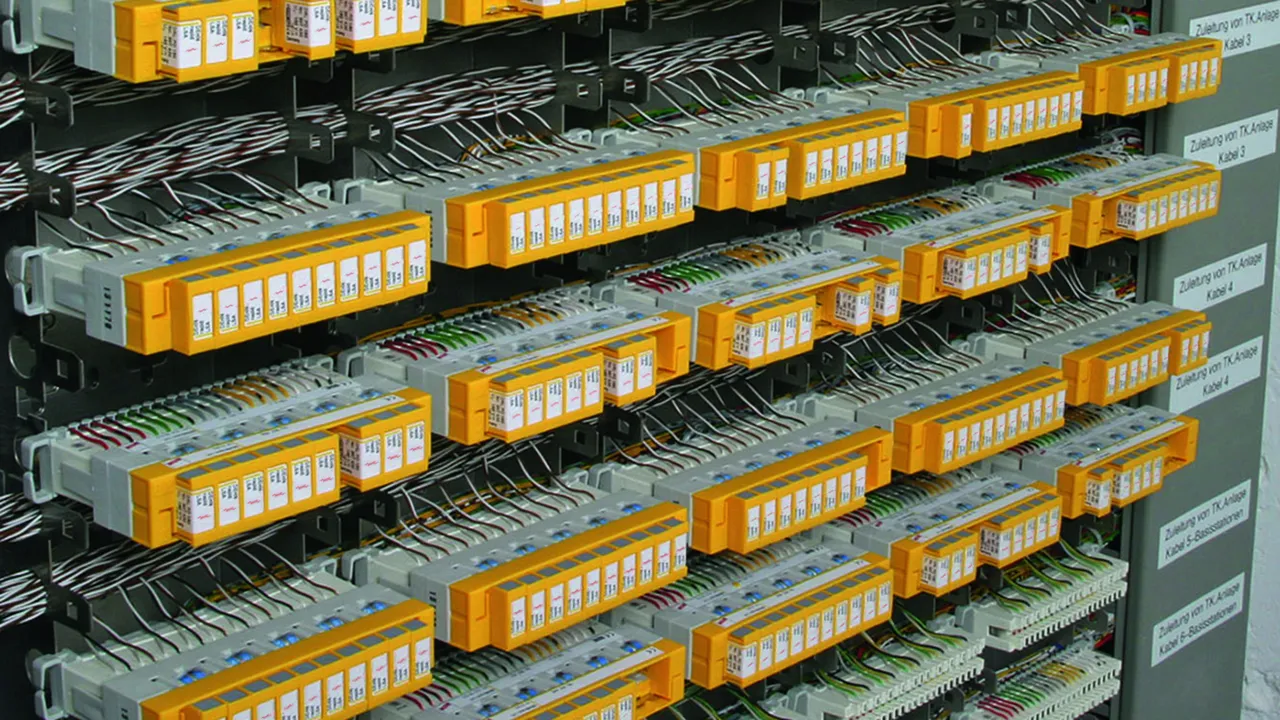

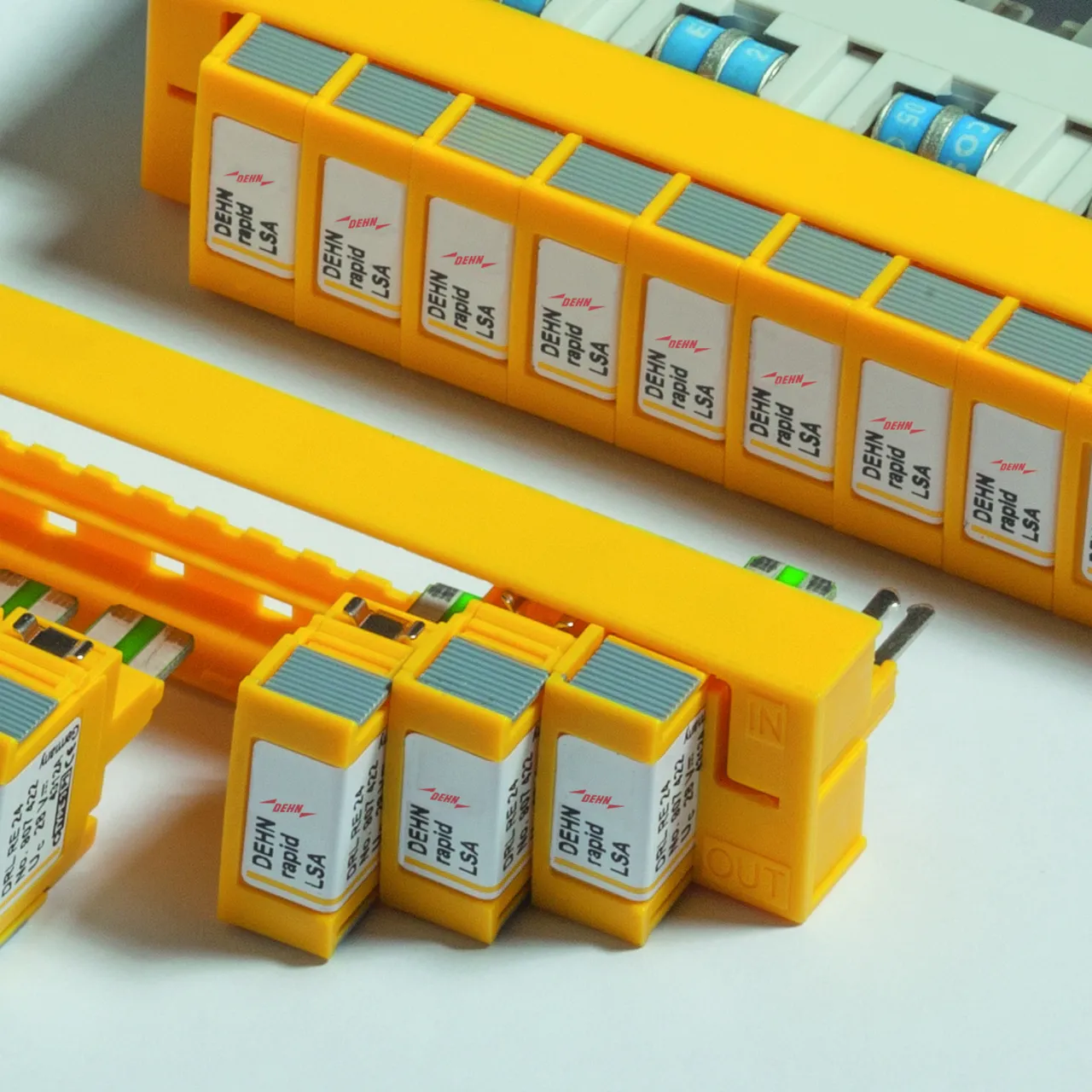

DEHNrapid LSA – Descargador de corriente de rayo y de sobretensiones

  • Protección de 1 a 10 pares para sistemas LSA de la serie de aparatos 2/10
  • La función de desconexión de la regleta LSA, integrada en el descargador de corriente de rayo ofrece, además, protección al efectuar pruebas, desconexión o puenteos

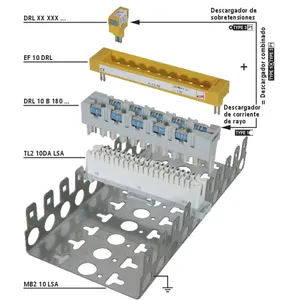

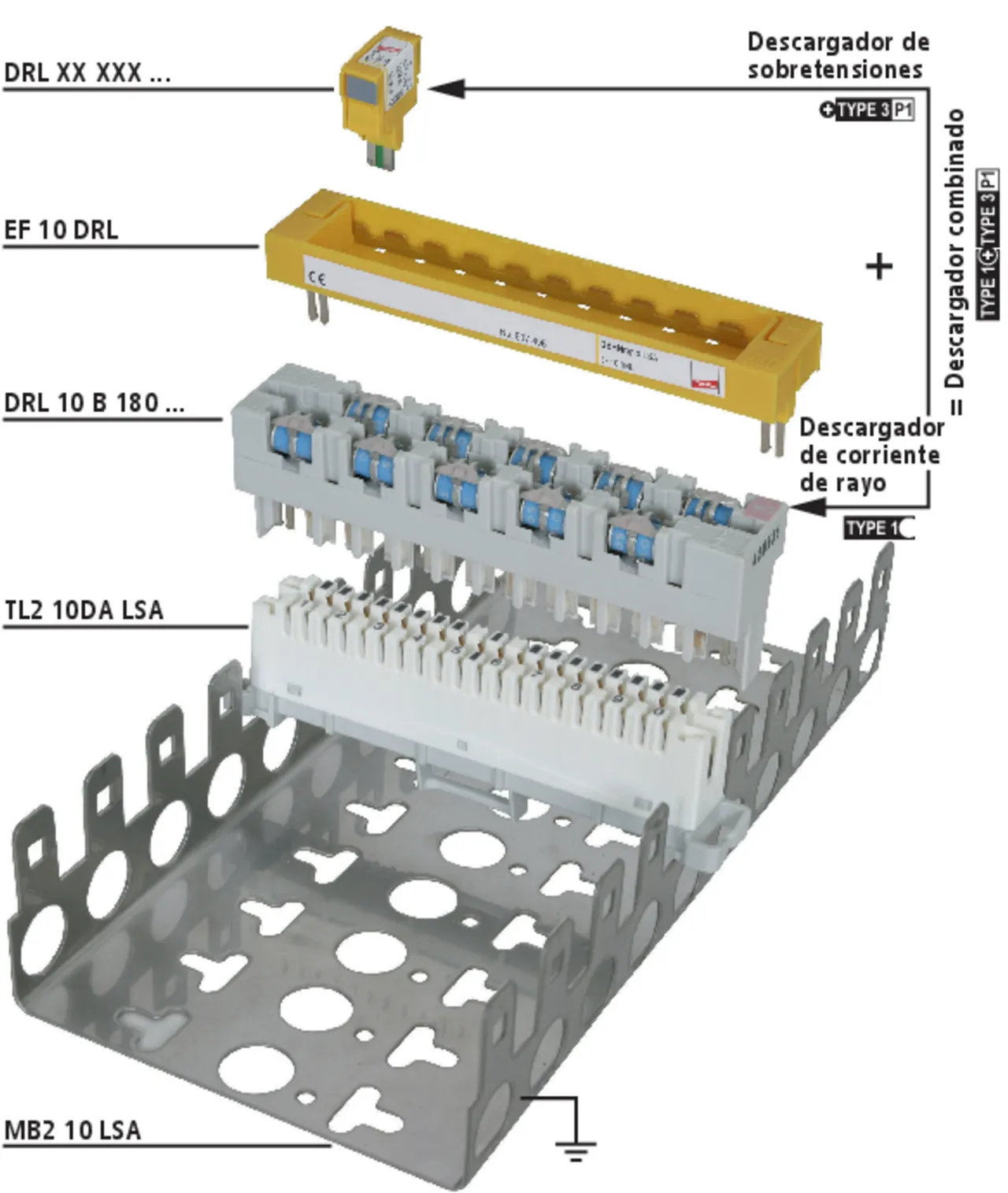

  • Sistema modular compuesto por descargadores de corriente de rayo y de sobretensiones

Details

lorem ipsum
lorem ipsum
lorem ipsum
lorem ipsum
lorem ipsum

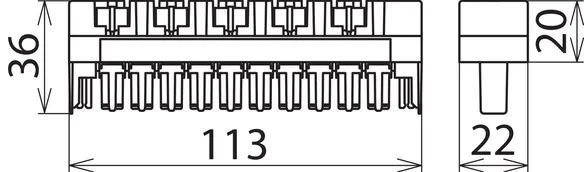

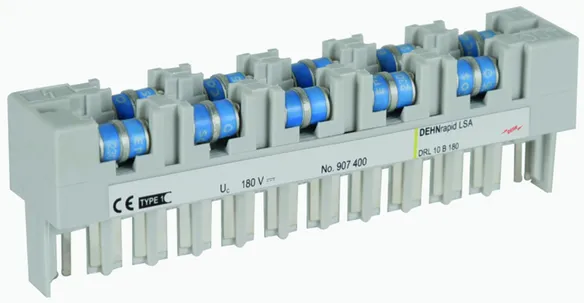

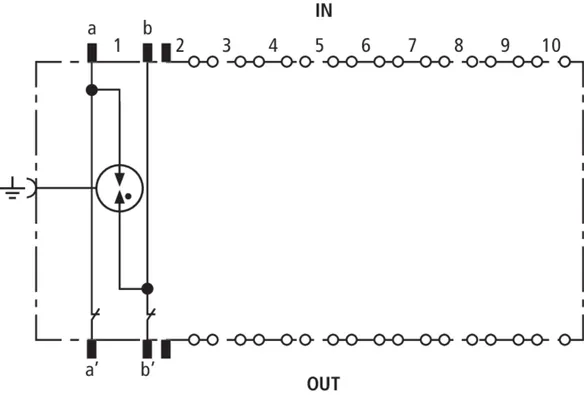

DRL 10 B

Regleta de protección DRL 10 DA, capaz de soportar corrientes de rayo, para prácticamente todas las aplicaciones, ampliable con clavija enchufable de protección DRL a descargador combinado. Los contactos de separación integrados en la regleta, permiten la verificación, medición y adaptación de los hilos objeto de protección, incluso estando insertado el descargador.

1 Producto

N.º art. 907400 DRL 10 B 180

GTIN 4013364107557, N.º de arancel aduanero: 85363010, Peso bruto: 69.90 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información


Máx. tensión permisible de servicio dc: 180 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL 10 B 180
Art. Nr.: 907400
o equivalente

Certificados



Datos técnicos

Clase de descargador G
Máx. tensión permisible de servicio dc (UC ) 180 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 5 kA
C2 Corriente nominal de descarga total (8/20 µs) (In ) 10 kA
Impedancia de serie por hilo ≤ 0.005 Ω
Montaje sobre regleta de separación LSA 2/10
Certificaciones EAC

Se ha añadido el artículo 907400 a favoritos.

El artículo 907400 ha sido añadido a la cesta de compra.

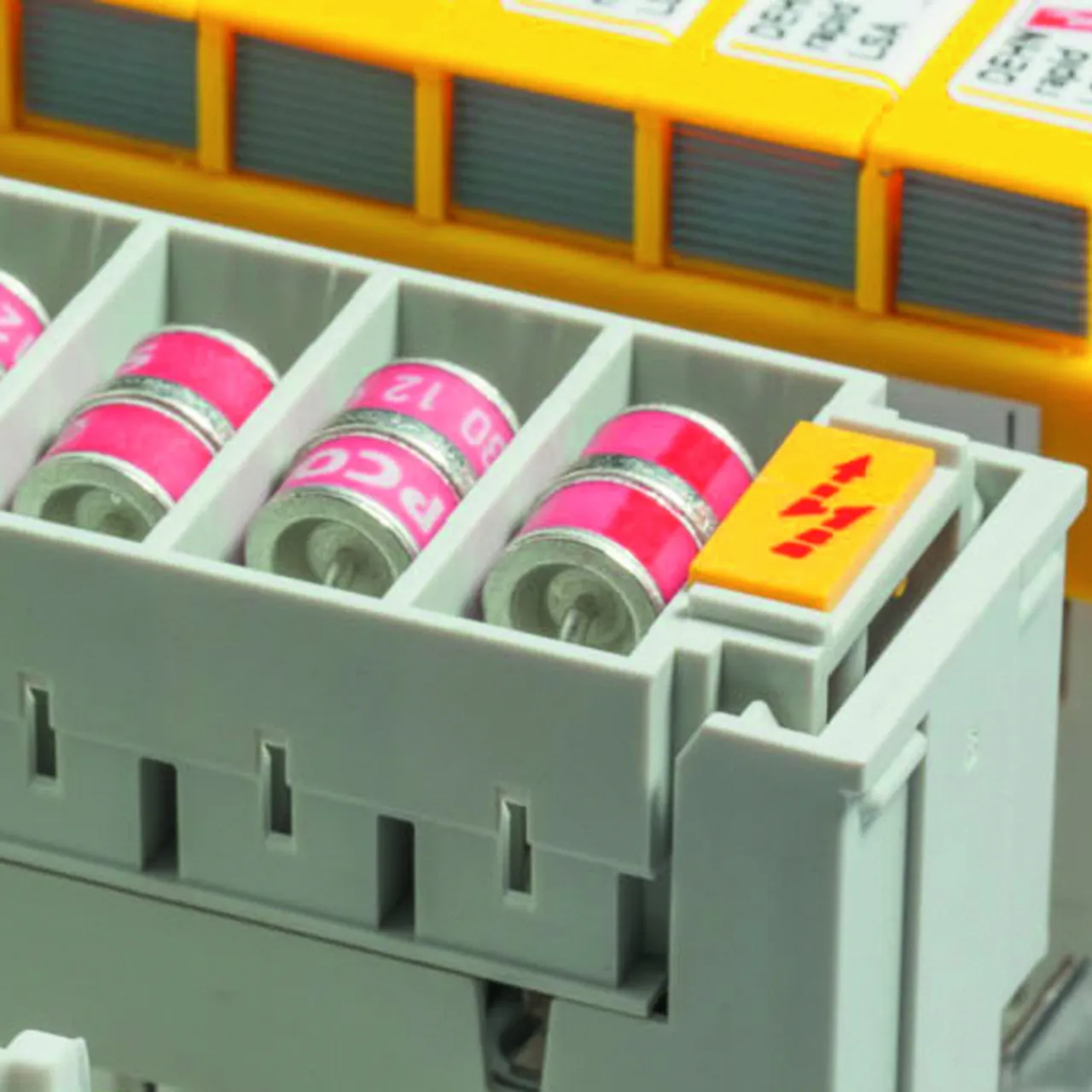

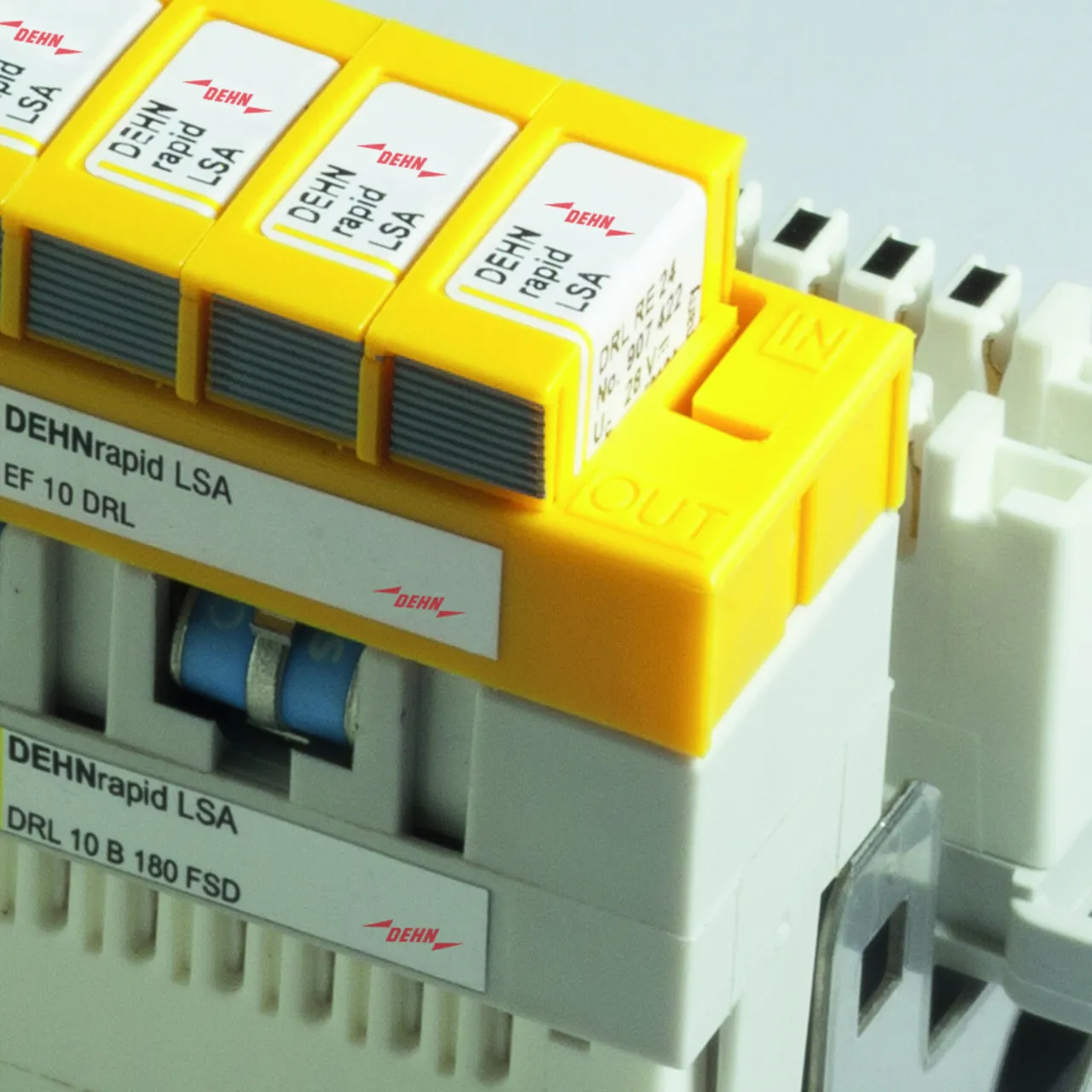

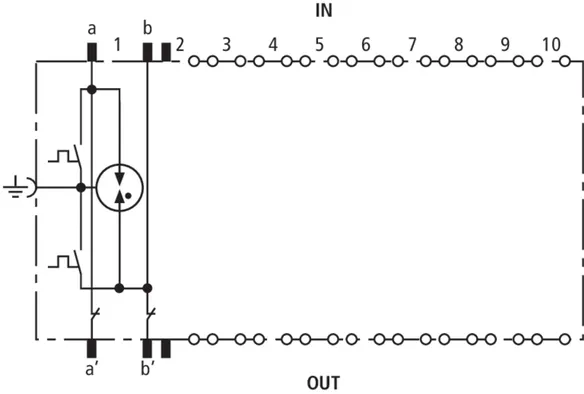

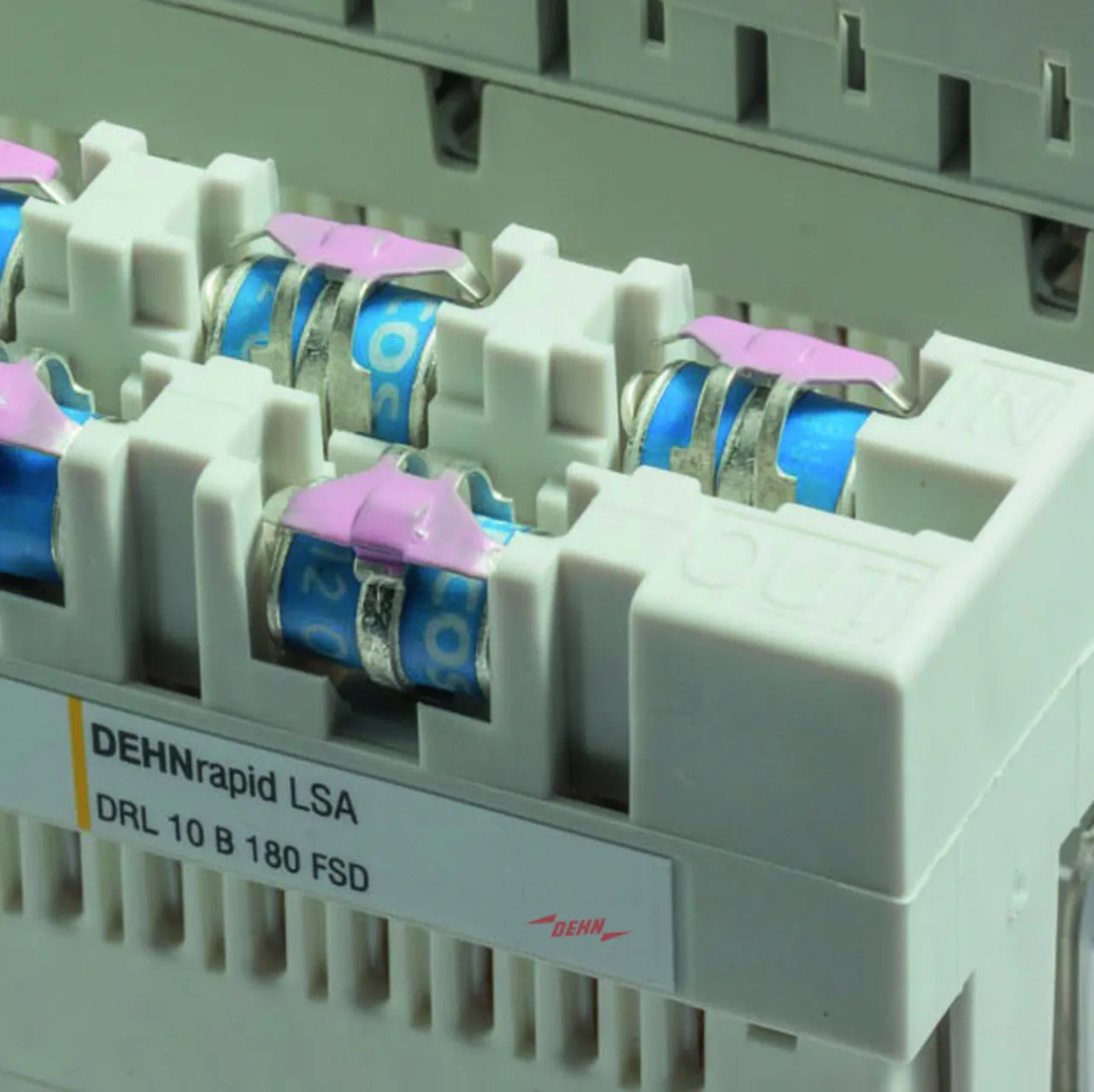

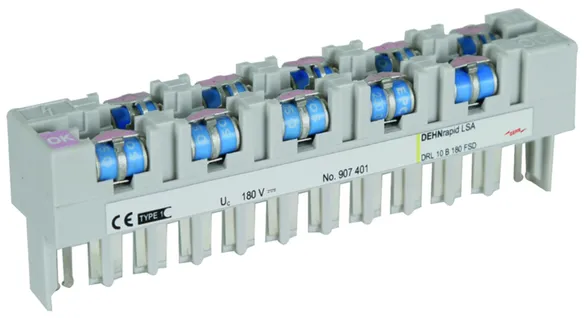

DRL 10 B FSD

Regleta de protección DRL 10 DA, capaz de soportar corrientes de rayo, para prácticamente todas las aplicaciones, ampliable con clavija enchufable de protección DRL a descargador combinado. Los contactos de separación integrados en la regleta, permiten la verificación, medición y adaptación de los hilos objeto de protección, incluso estando insertado de descargador. Los descargadores de gas disponen de una función Fail-Safe con indicación óptica en caso de fallo.

1 Producto

N.º art. 907401 DRL 10 B 180 FSD

GTIN 4013364107564, N.º de arancel aduanero: 85363010, Peso bruto: 74.30 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Máx. tensión permisible de servicio dc: 180 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL 10 B 180 FSD
Art. Nr.: 907401
o equivalente

Certificados



Datos técnicos

Clase de descargador G
Indicación de fallo óptica, por cambio de color
Máx. tensión permisible de servicio dc (UC ) 180 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 5 kA
C2 Corriente nominal de descarga total (8/20 µs) (In ) 10 kA
Impedancia de serie por hilo ≤ 0.005 Ω
Montaje sobre regleta de separación LSA 2/10
Certificaciones EAC

Se ha añadido el artículo 907401 a favoritos.

El artículo 907401 ha sido añadido a la cesta de compra.

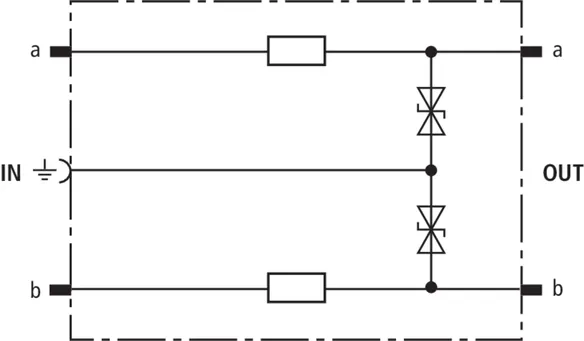

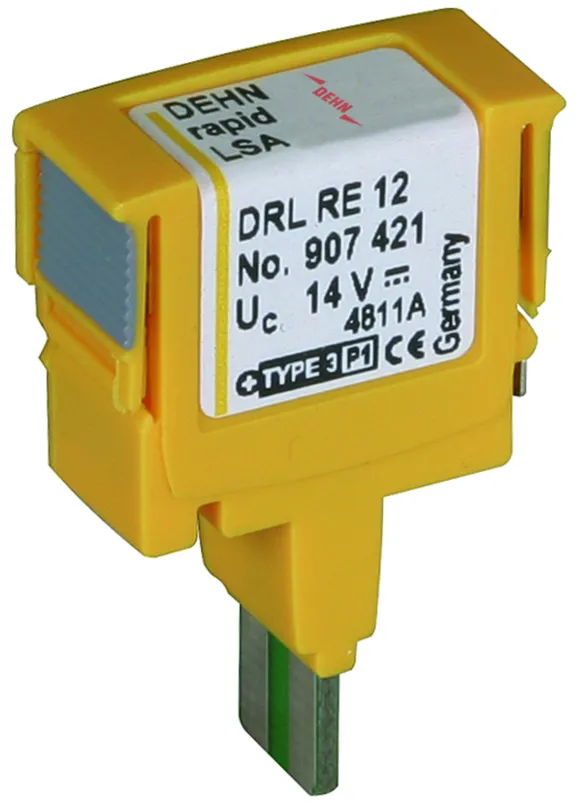

DRL RE

Elemento de protección enchufable 1 DA coordinado energéticamente con el dispositivo enchufable DRL, para protección de equipos finales en una sola etapa, con impedancias de desacoplo. Apropiado especialmente para circuitos de señal con potencial común. Toma de tierra a través de EF 10 DRL. Sólo para regletas de separación o para dispositivo enchufable DRL.

5 Productos

N.º art. 907421 DRL RE 12

GTIN 4013364107618, N.º de arancel aduanero: 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 unidad(es)

Predecesor

Figuras

Más información


Máx. tensión permisible de servicio dc: 14 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RE 12
Art. Nr.: 907421
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 14 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 4.7 Ω
Frecuencia límite hilo-PG (fG ) 2.7 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907421 a favoritos.

El artículo 907421 ha sido añadido a la cesta de compra.

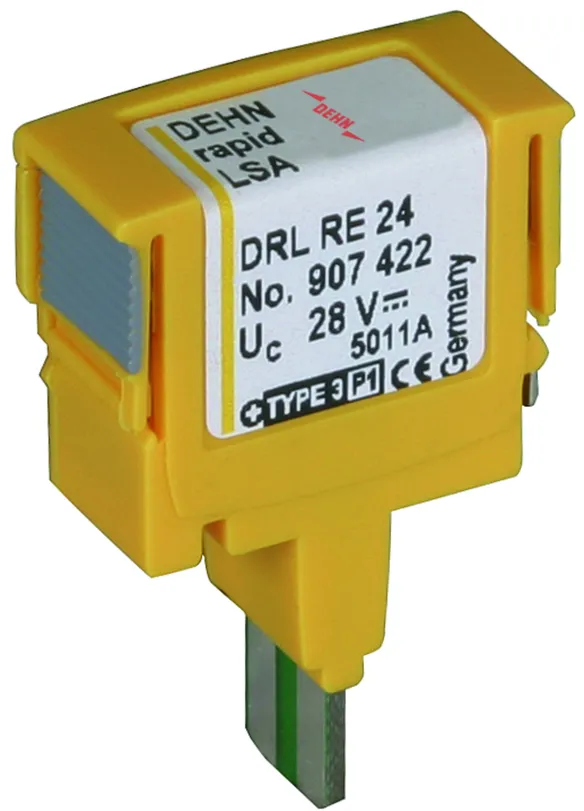

N.º art. 907422 DRL RE 24

GTIN 4013364107625, N.º de arancel aduanero: 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 unidad(es)

Predecesor

Figuras

Más información


Máx. tensión permisible de servicio dc: 28 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RE 24
Art. Nr.: 907422
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 28 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 4.7 Ω
Frecuencia límite hilo-PG (fG ) 4.5 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907422 a favoritos.

El artículo 907422 ha sido añadido a la cesta de compra.

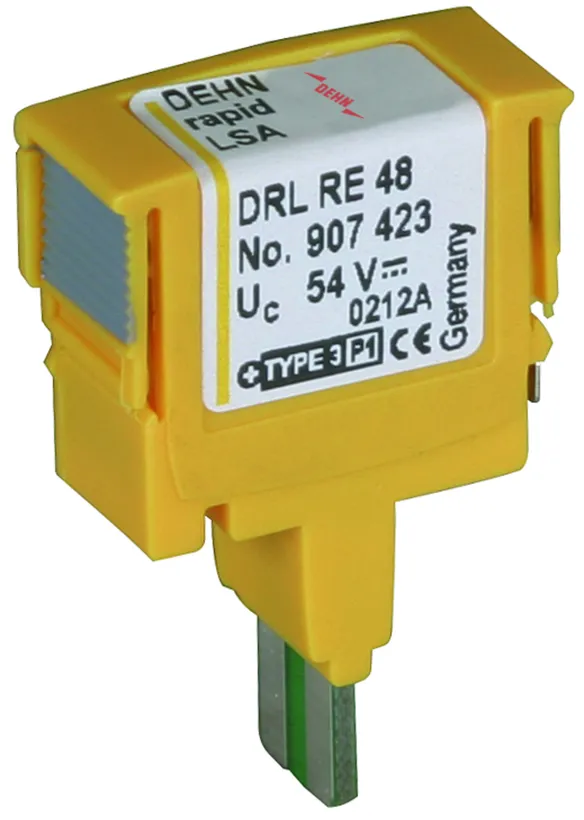

N.º art. 907423 DRL RE 48

GTIN 4013364107632, N.º de arancel aduanero: 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 unidad(es)

Predecesor

Figuras

Más información


Máx. tensión permisible de servicio dc: 54 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RE 48
Art. Nr.: 907423
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 54 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 6.8 Ω
Frecuencia límite hilo-PG (fG ) 7.35 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907423 a favoritos.

El artículo 907423 ha sido añadido a la cesta de compra.

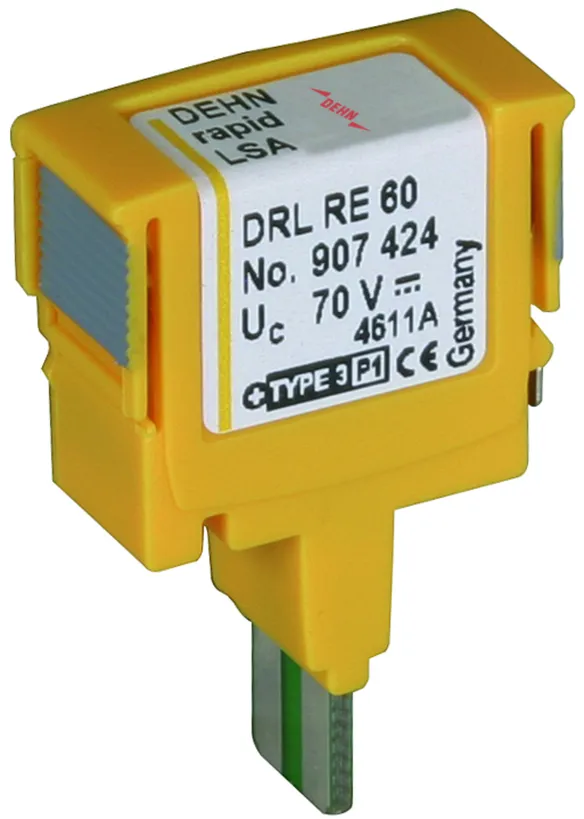

N.º art. 907424 DRL RE 60

GTIN 4013364107649, N.º de arancel aduanero: 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 unidad(es)

Predecesor

Figuras

Más información


Máx. tensión permisible de servicio dc: 70 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RE 60
Art. Nr.: 907424
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 70 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 6.8 Ω
Frecuencia límite hilo-PG (fG ) 10.5 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907424 a favoritos.

El artículo 907424 ha sido añadido a la cesta de compra.

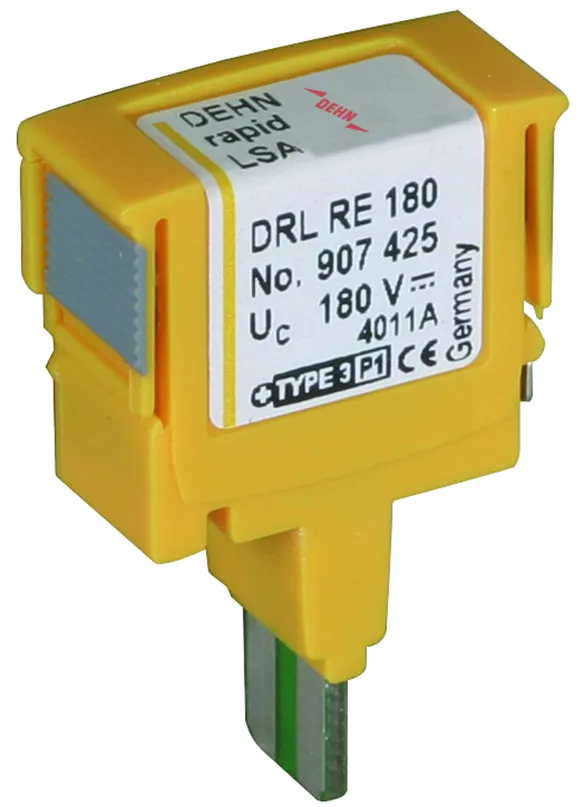

N.º art. 907425 DRL RE 180

GTIN 4013364107656, N.º de arancel aduanero: 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 unidad(es)

Predecesor

Figuras

Más información


Máx. tensión permisible de servicio dc: 180 V
Corriente nominal: 0.1 A

Producto DEHN
Tipo: DRL RE 180
Art. Nr.: 907425
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 180 V
Corriente nominal (IL ) 0.1 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 4.7 Ω
Frecuencia límite hilo-PG (fG ) 42 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907425 a favoritos.

El artículo 907425 ha sido añadido a la cesta de compra.

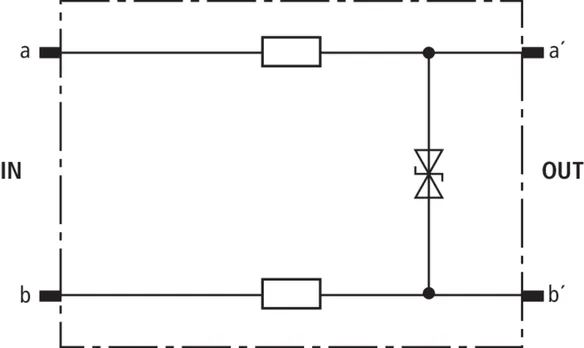

DRL RD

Elemento de protección enchufable 1 DA coordinado energéticamente con el dispositivo enchufable DRL para protección de aparatos de una sola etapa. Bajo nivel de protección hilo/hilo para interfaces separados galvánicamente. Instalación recomendada solamente en unión con el bloque de protección enchufable DRL 10.

5 Productos

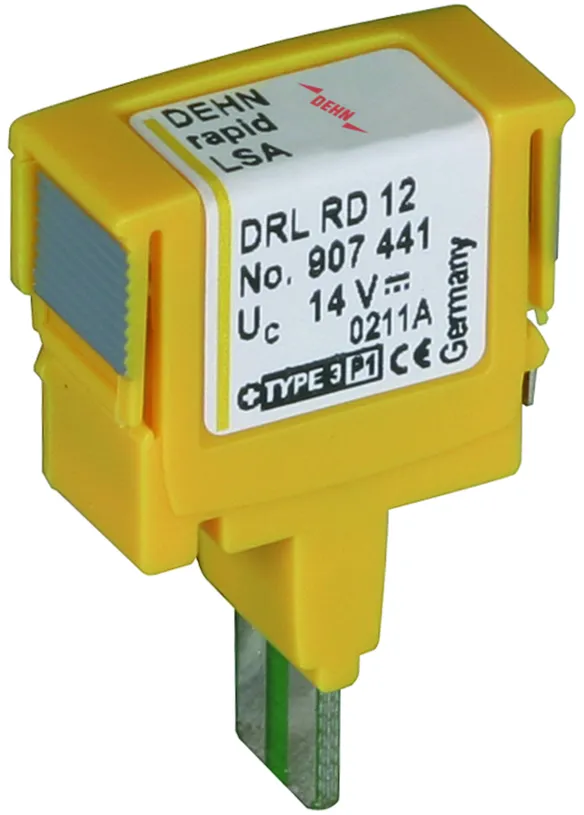

N.º art. 907441 DRL RD 12

GTIN 4013364107694, N.º de arancel aduanero: 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 unidad(es)

Predecesor

Figuras

Más información


Máx. tensión permisible de servicio dc: 14 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RD 12
Art. Nr.: 907441
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 14 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 2.2 Ω
Frecuencia límite hilo-hilo (fG ) 2.7 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907441 a favoritos.

El artículo 907441 ha sido añadido a la cesta de compra.

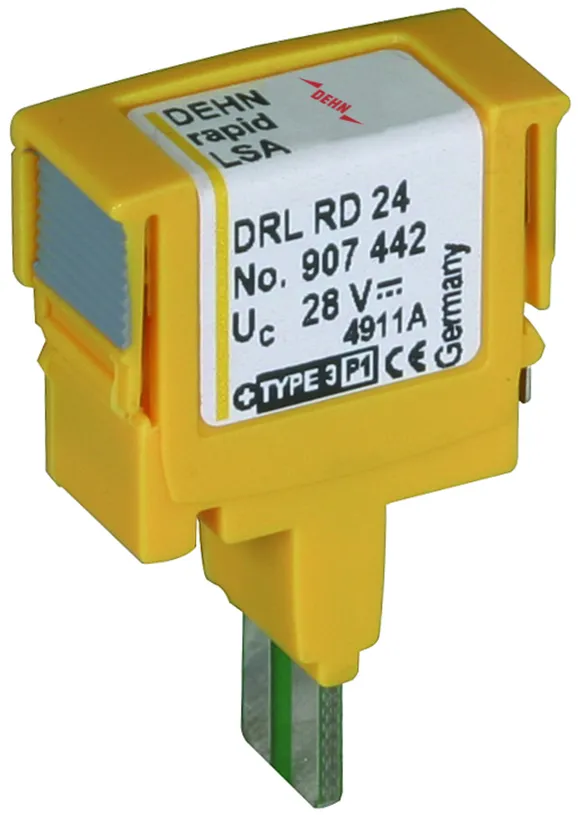

N.º art. 907442 DRL RD 24

GTIN 4013364107700, N.º de arancel aduanero: 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 unidad(es)


Figuras

Más información


Máx. tensión permisible de servicio dc: 28 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RD 24
Art. Nr.: 907442
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 28 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 2.2 Ω
Frecuencia límite hilo-hilo (fG ) 5.4 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907442 a favoritos.

El artículo 907442 ha sido añadido a la cesta de compra.

N.º art. 907443 DRL RD 48

GTIN 4013364107717, N.º de arancel aduanero: 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 unidad(es)


Figuras

Más información


Máx. tensión permisible de servicio dc: 54 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RD 48
Art. Nr.: 907443
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 54 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 4.7 Ω
Frecuencia límite hilo-hilo (fG ) 7.8 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907443 a favoritos.

El artículo 907443 ha sido añadido a la cesta de compra.

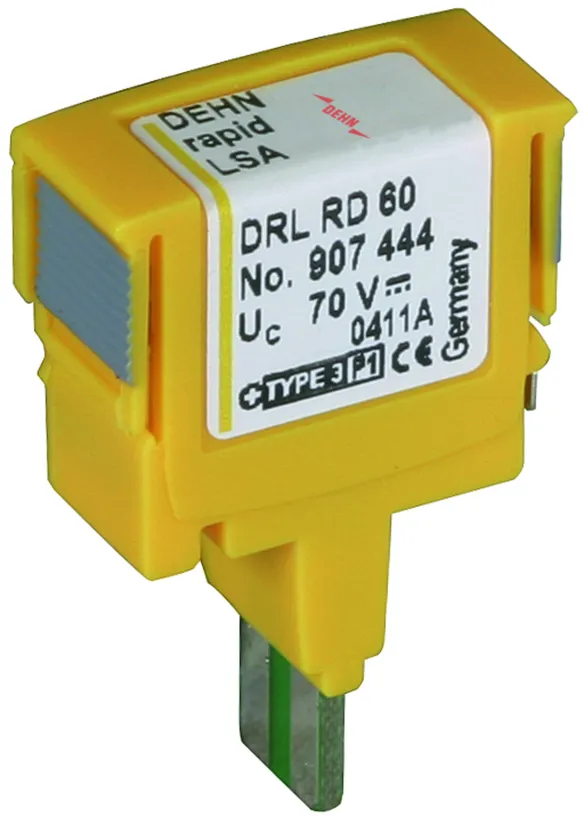

N.º art. 907444 DRL RD 60

GTIN 4013364107724, N.º de arancel aduanero: 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 unidad(es)


Figuras

Más información


Máx. tensión permisible de servicio dc: 70 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RD 60
Art. Nr.: 907444
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 70 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 4.7 Ω
Frecuencia límite hilo-hilo (fG ) 11 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907444 a favoritos.

El artículo 907444 ha sido añadido a la cesta de compra.

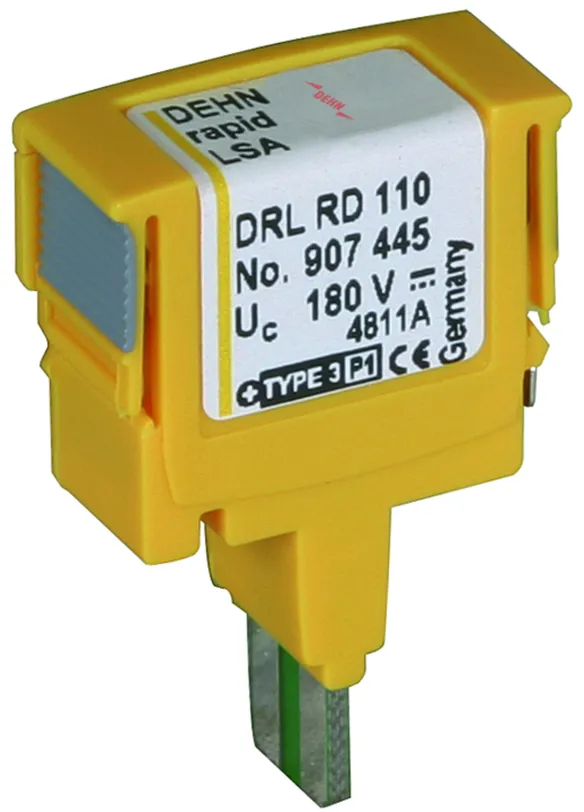

N.º art. 907445 DRL RD 110

GTIN 4013364118461, N.º de arancel aduanero: 85363010, Peso bruto: 3.30 g, Empaquetado: 10.00 unidad(es)


Figuras

Más información


Máx. tensión permisible de servicio dc: 180 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL RD 110
Art. Nr.: 907445
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 180 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 4.7 Ω
Frecuencia límite hilo-hilo (fG ) 20 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907445 a favoritos.

El artículo 907445 ha sido añadido a la cesta de compra.

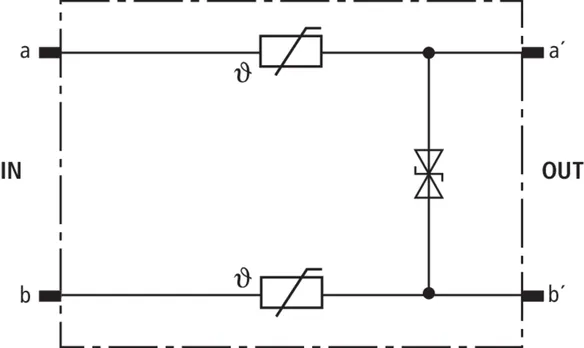

DRL PD

Elemento de protección 1 DA coordinado energéticamente con el dispositivo enchufable DRL, como protección de una sola etapa de equipos finales. Bajo nivel de protección hilo-hilo y protección contra sobretensiones integrada para ADSL, ISDN Uk0 o hilos a/b. Montaje con EF 10 DRL. Instalación recomendada solamente en unión con el bloque de protección enchufable DRL 10.

1 Producto

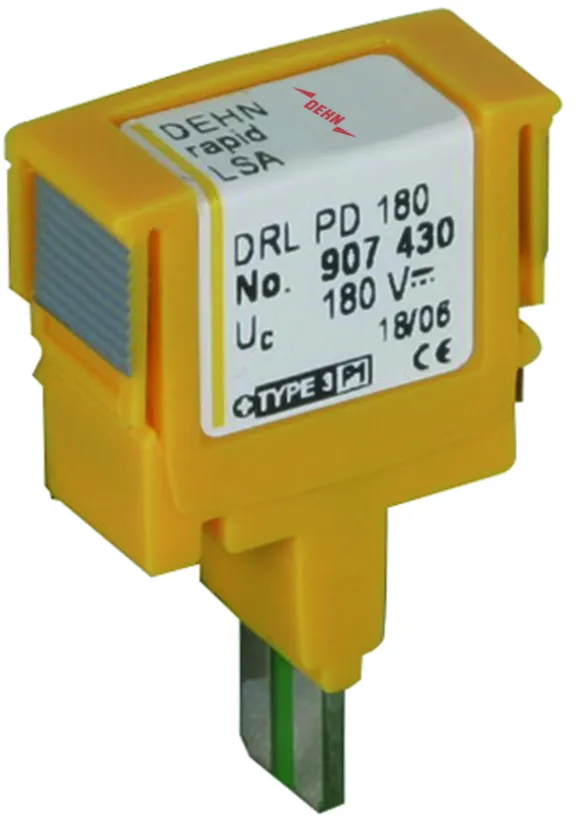

N.º art. 907430 DRL PD 180

GTIN 4013364107670, N.º de arancel aduanero: 85363010, Peso bruto: 3.90 g, Empaquetado: 10.00 unidad(es)

Predecesor

Figuras

Más información

Elemento de protección contra sobretensiones enchufable 1 DA DRL PD 180
Elemento de protección contra sobretensiones enchufable
Clase de descargador: Type 3 / P1
DEHNrapid LSA, combinado con
protección contra las sobrecorrientes
en caso de interferencias
comprobado según la EN 61643-21
y coordinado energéticamente
según la IEC 61643-22
al dispositivo enchufable DRL Tipo 1,
para la protección de un par de hilos.
Enchufable en regletas de separación LSA
tipo 2/10 con el bastidor de toma de tierra
o directamente en el dispositivo enchufable
como extensión del descargador combinado
de protección contra las corrientes de rayo
y sobretensiones.
Máx. tensión permisible de servicio dc: 180 V
Corriente nominal: 0.1 A

Producto DEHN
Tipo: DRL PD 180
Art. Nr.: 907430
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 180 V
Corriente nominal (IL ) 0.1 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 10 Ω +/- 15%
Frecuencia límite hilo-hilo (fG ) 61 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907430 a favoritos.

El artículo 907430 ha sido añadido a la cesta de compra.

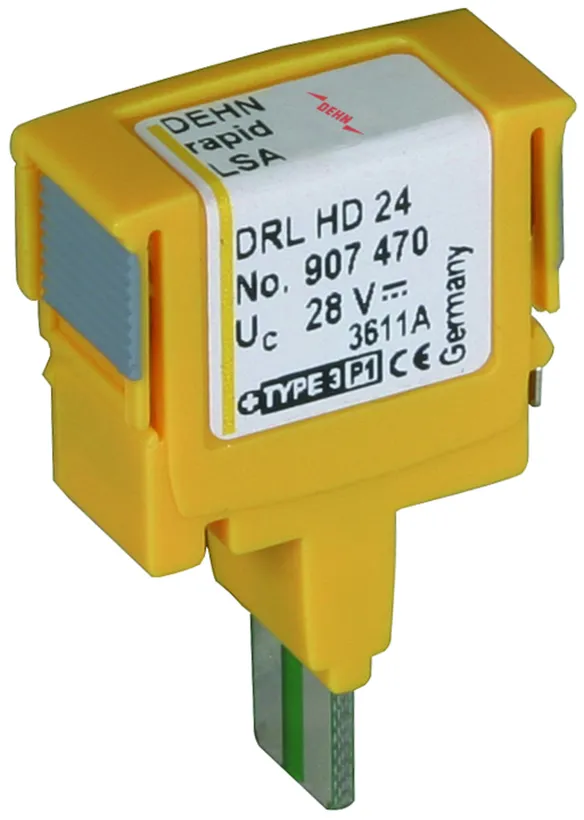

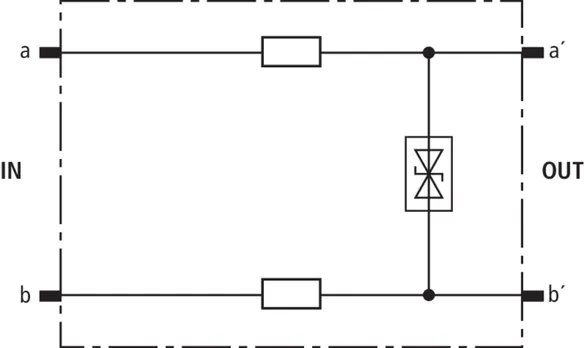

DRL HD

Elemento enchufable de protección 1 DA coordinado energéticamente con el dispositivo enchufable DRL como protección de una sola etapa de equipos finales, para transmisiones de alta frecuencia como G.703 ó ISDN U2m, S2m, y S0. Montaje con EF 10 DRL. Instalación recomendada solamente en unión con el bloque de protección enchufable DRL 10.

1 Producto

N.º art. 907470 DRL HD 24

GTIN 4013364107663, N.º de arancel aduanero: 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 unidad(es)

Predecesor

Figuras

Más información


Máx. tensión permisible de servicio dc: 28 V
Corriente nominal: 0.4 A

Producto DEHN
Tipo: DRL HD 24
Art. Nr.: 907470
o equivalente

Certificados



Datos técnicos

Clase de descargador O
Máx. tensión permisible de servicio dc (UC ) 28 V
Corriente nominal (IL ) 0.4 A
D1 Corriente de impulso de rayo (10/350 µs) en combinación con DRL 10 B... (Iimp ) 5 kA
C2 Corriente nominal de descarga (8/20 µs) en combinación con DRL 10 B... (In ) 10 kA
Impedancia de serie por hilo 4.7 Ω
Frecuencia límite hilo-hilo (fG ) 94 MHz
Montaje sobre regleta de separación LSA 2/10 o dispositivo enchufable DRL 10 B
Certificaciones EAC

Se ha añadido el artículo 907470 a favoritos.

El artículo 907470 ha sido añadido a la cesta de compra.


back to top

Configuración de cookies

Utilizamos cookies para proporcionarle una experiencia óptima en el sitio web. Esto incluye las que son necesarias para el funcionamiento del sitio web y para gestionar nuestros objetivos comerciales, así como las cookies que se utilizan únicamente para fines estadísticos anónimos, para una configuración más cómoda del sitio web o para mostrar contenido personalizado. Puede decidir por sí mismo qué categorías desea permitir. Tenga en cuenta que, según su configuración, es posible que no todas las funcionalidades del sitio estén disponibles. Puede encontrar más información en nuestra política de privacidad de datos. Si usted ha dado su consentimiento para el uso de cookies, puede revocarla en cualquier momento haciendo clic en el enlace "Cambiar la configuración de las cookies" a pie de página. Política de privacidad de los datos.
Si usted ha consentido el uso de cookies, puede revocar su consentimiento en cualquier momento haciendo clic en el enlace "Cambiar la configuración de las cookies" a pie de página.

  • Mostrar detalles Ocultar detalles
    Necesario

    Estas cookies son absolutamente necesarias para el funcionamiento del sitio web y permiten, por ejemplo, funcionalidades relacionadas con la seguridad. Además, también podemos utilizarlas para reconocer si desea seguir conectado a su perfil para que nuestros servicios estén disponibles más rápidamente cuando vuelva a visitar nuestro sitio web.

    Estadísticas y Marketing

    Con el fin de mejorar nuestro sitio web, realizamos un seguimiento anónimo de los datos con fines estadísticos y analíticos. Con estas cookies podemos, por ejemplo, realizar un seguimiento del número de visitas o el impacto de ciertas páginas de nuestro sitio web y, por lo tanto, optimizar nuestro contenido.
