DEHNpatch - DPS para redes de datos y aplicaciones Ethernet

"Patchcable" con protección contra sobretensiones
Cat. 6 según ISO/IEC 11801
CAT 6A en el canal según ANSI/TIA/EIA-568
Alimentación a través de Ethernet conforme a IEEE 802.3 (hasta PoE++/4PPoE)
Variante IP66 para las instalaciones de exterior
Fácil de reequipar

Details

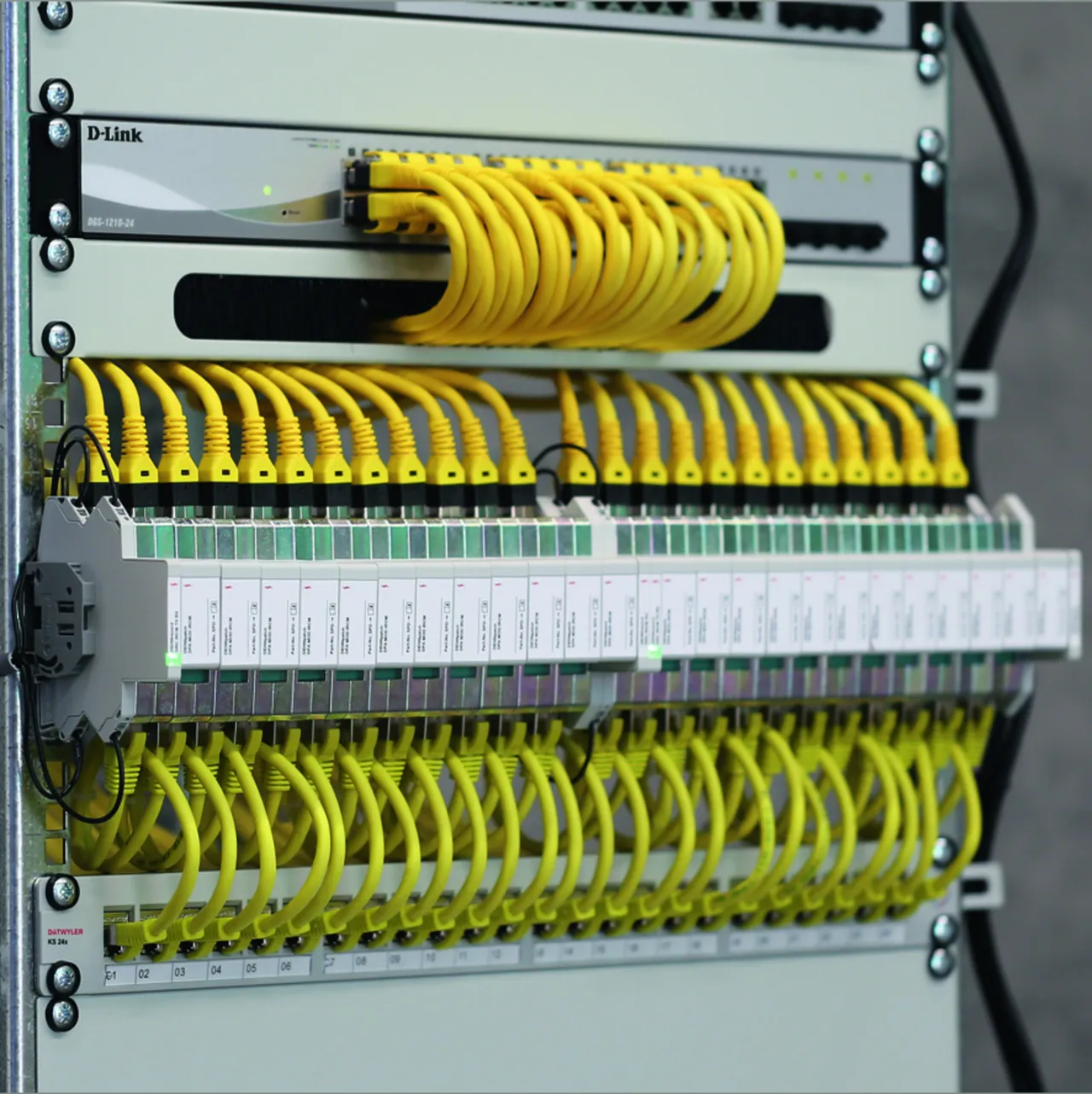

Set de montaje (carril de fijación, clavijas de distancia) para un distribuidor de 19" como accesorio.

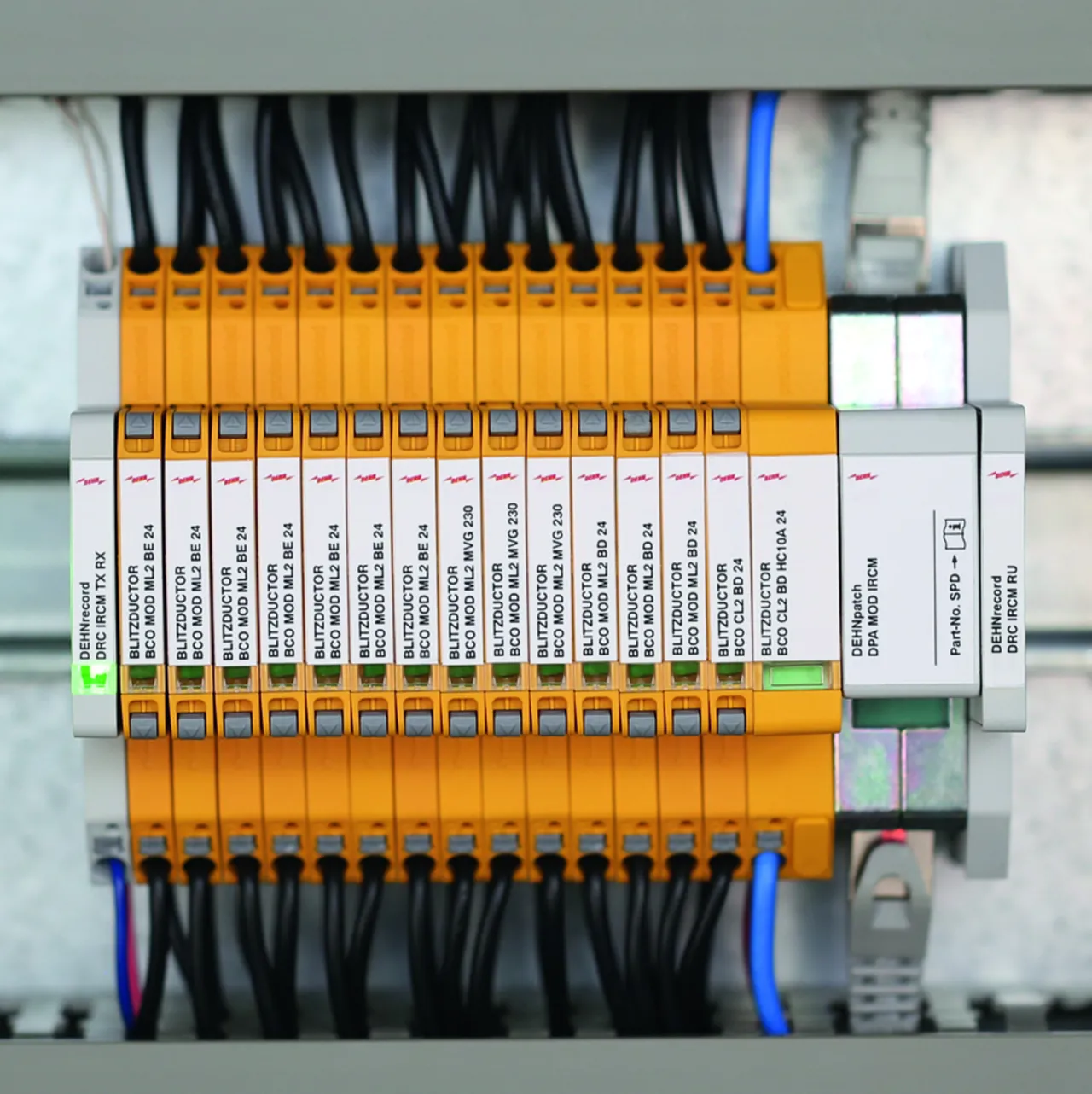

lorem ipsum — Set de montaje (carril de fijación, clavijas de distancia) para un distribuidor de 19" como accesorio.

Con conectores RJ45, completamente blindados.

Como variante cable de paso, completamente blindado.

Idóneo para su instalación en el exterior con protección IP66.

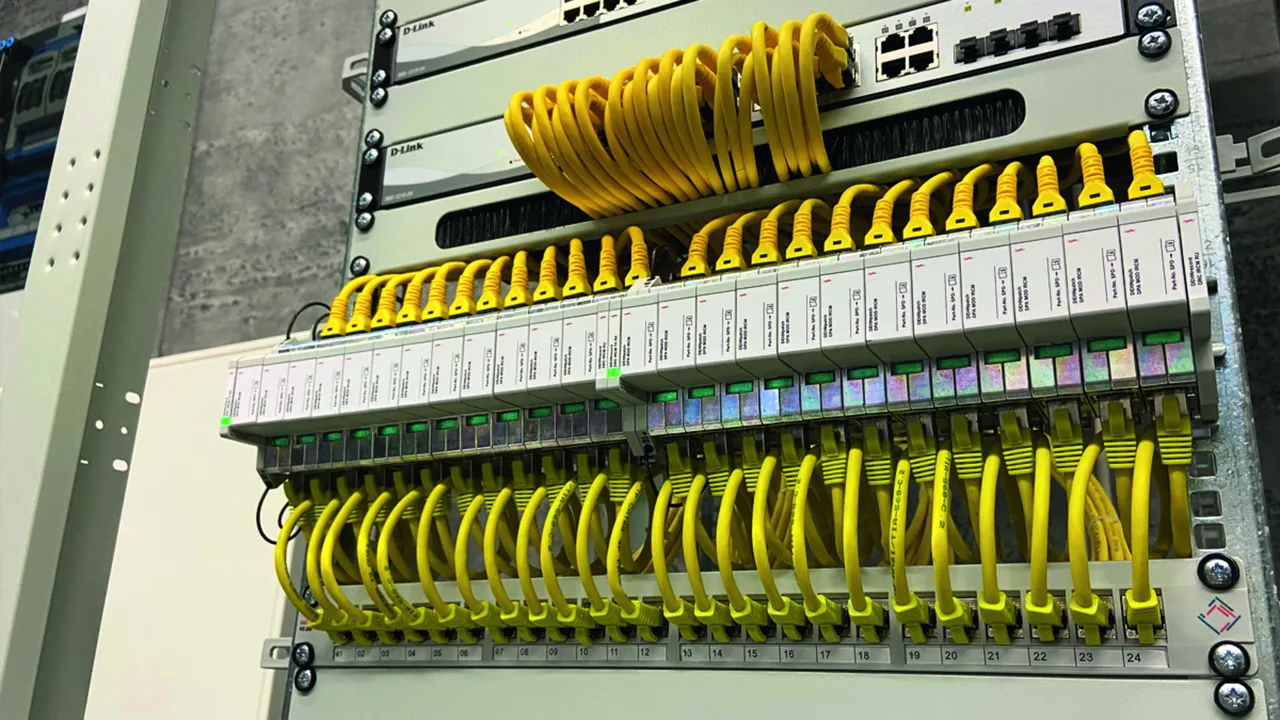

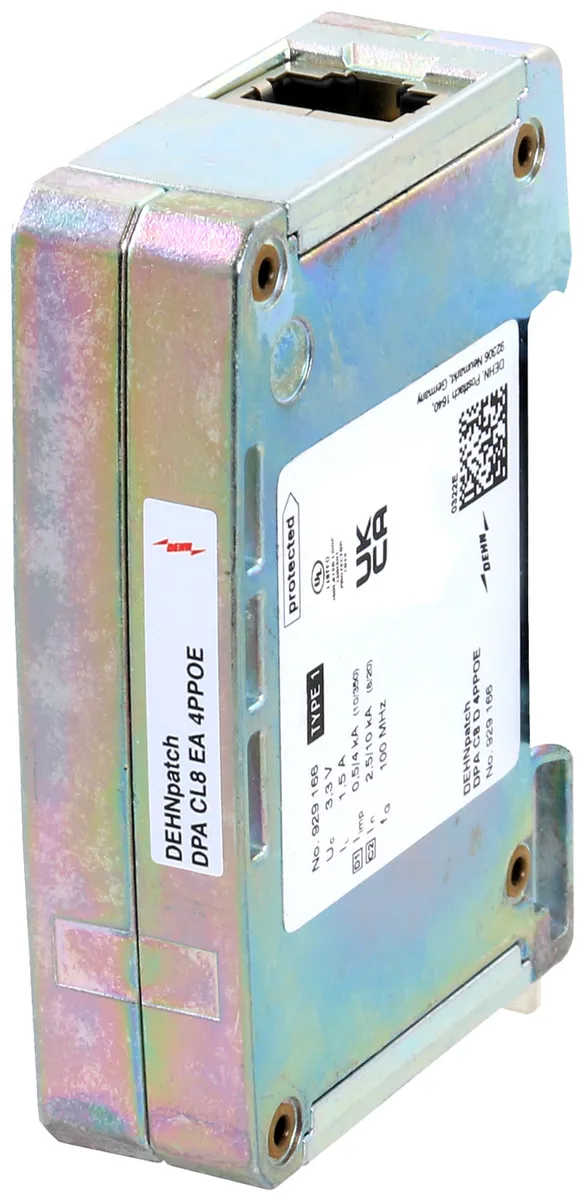

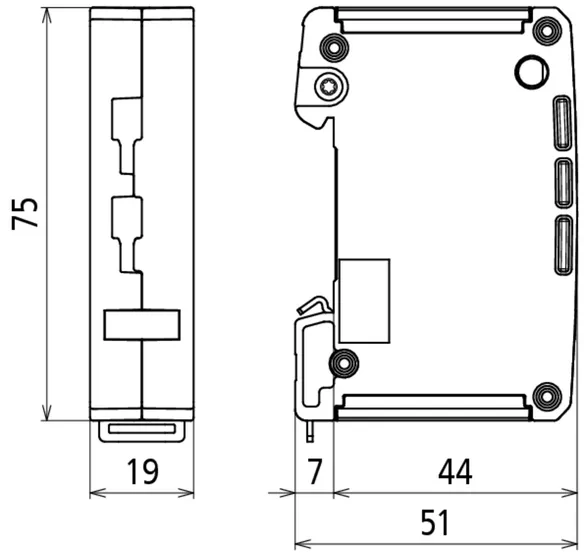

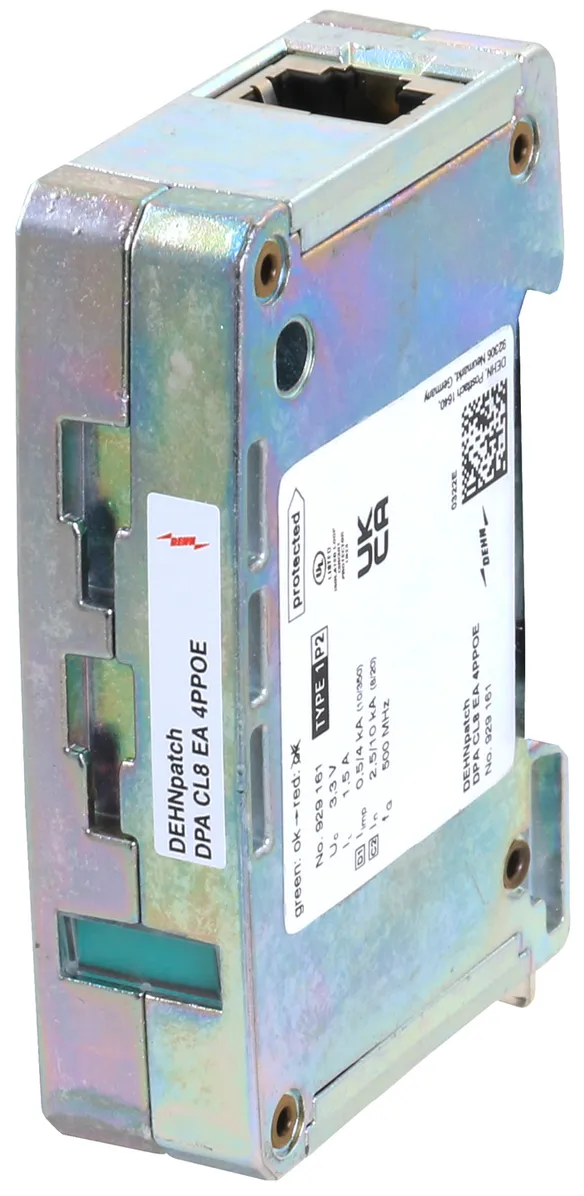

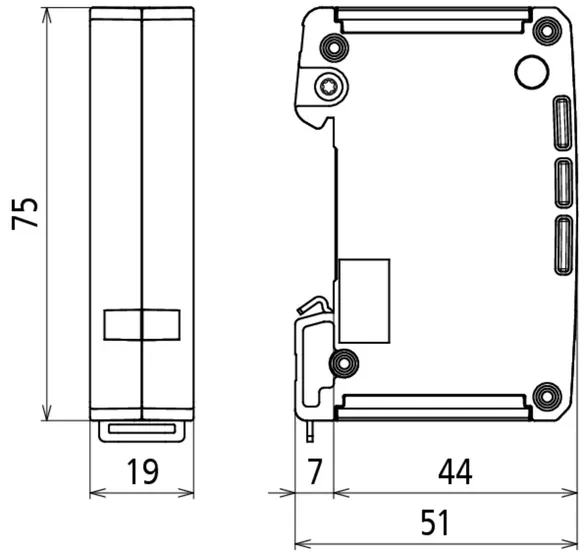

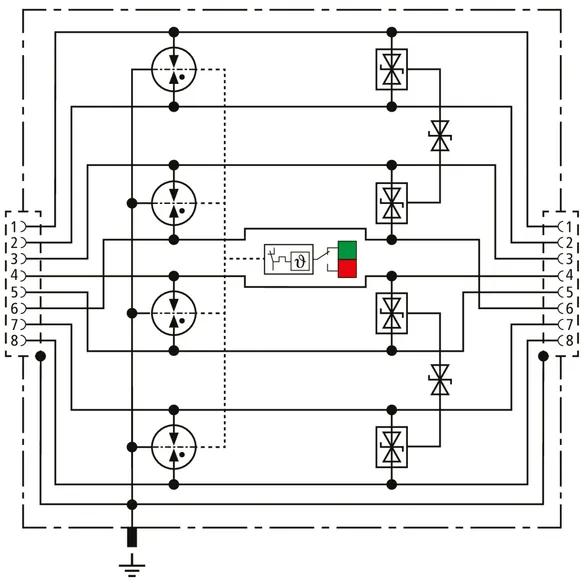

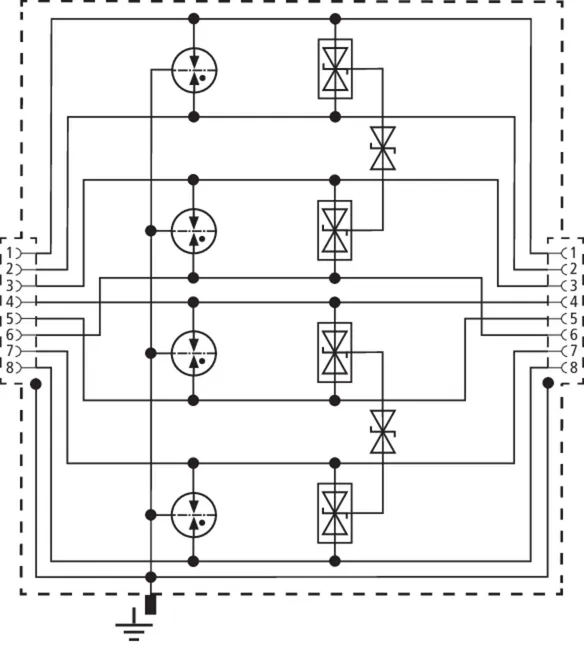

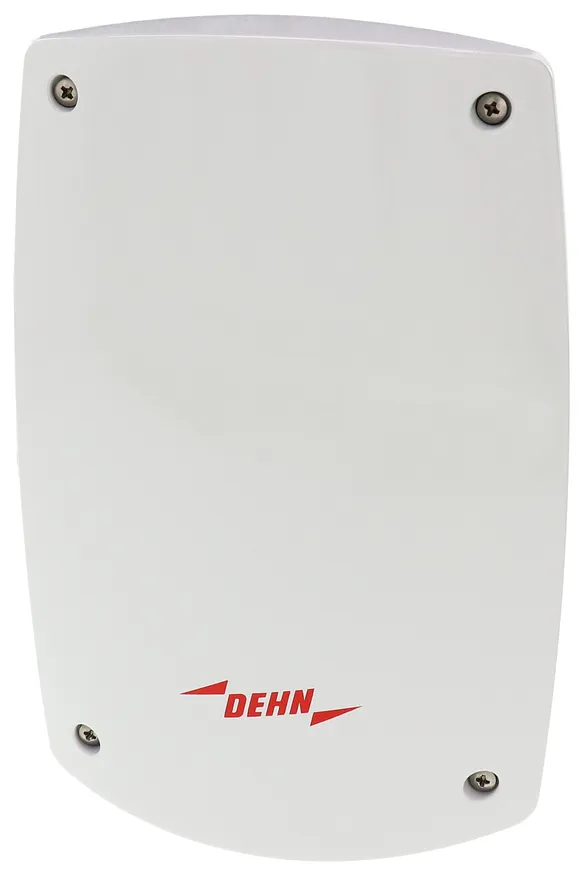

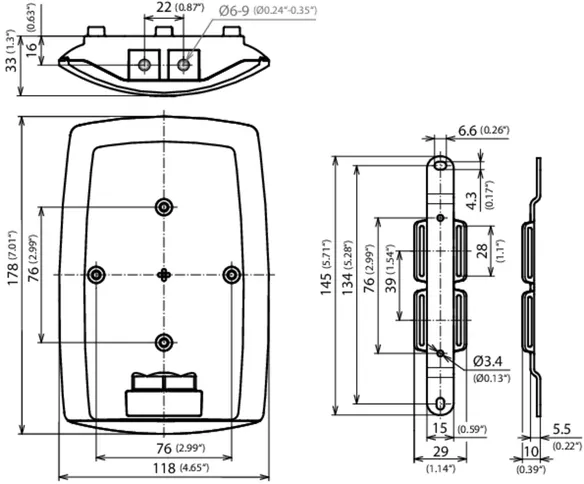

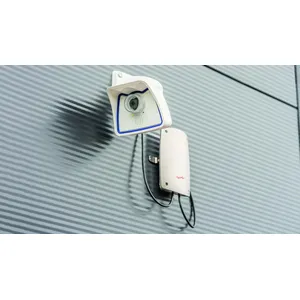

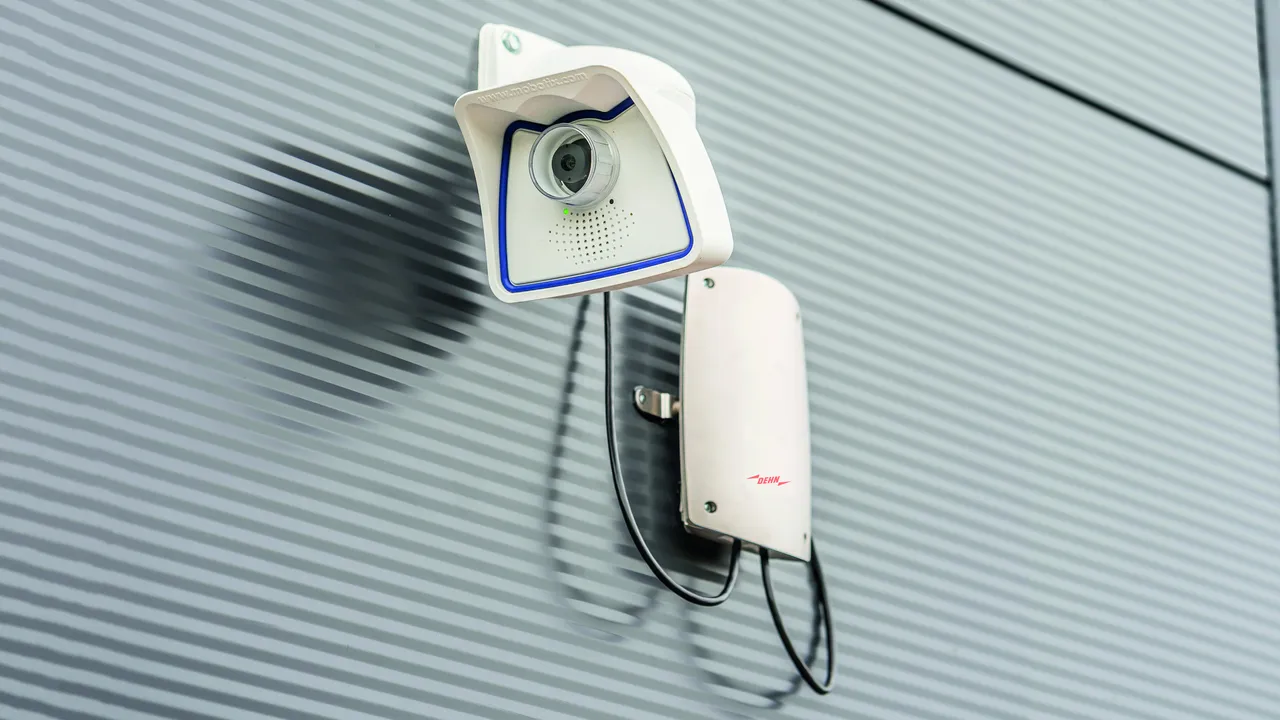

DPA CLE IP66

Descargador de sobretensiones universal para las aplicaciones GBit Ethernet, Power over Ethernet (conforme a IEEE 802.3 hasta PoE++/4PPoE) y aplicaciones similares en cableados estructurados hasta clase E en instalaciones de interior y exterior en una carcasa IP66 para la protección contra la entrada de polvos y agua. Protección para todos los pares de hilos por potentes descargadores de gas y una matriz de filtros adaptada a cada par de hilos. Solución de protección contra sobretensiones totalmente blindada con casquillos RJ 45. Dispositivo universal para su montaje opcionalmente a mástiles o paredes.
Accesorios externos: Cintas tensoras para el montaje a mástiles.

1 Producto

N.º art. 929221 DPA CLE IP66

GTIN 4013364342866, N.º de arancel aduanero: 85363010, Peso bruto: 745.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones clase E
DEHNpatch DPA CLE IP66
Descargador para su instalación en instalaciones
de exterior para las aplicaciones GBit Ethernet,
Power over Ethernet (hasta PoE++ / 4PPoE)
y aplicaciones similares en una carcasa IP66
totalmente blindada
Descargador Tipo 2 / P1
DEHNpatch CLE IP66, comprobado según
la EN 61643-21, para su empleo universal
según la EN 50173
para todos los servicios de datos
hasta 60 V DC (PoE++/4PPoE)
para la protección de 4 pares de hilos
de interfaces de redes de datos
a través de über casquillos RJ 45,
para su empleo en instalaciones
de interior y exterior
D1 Corriente total de choque (10/350 µs): 4 kA
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPA CLE IP66
Art. Nr.: 929221
o equivalente

Certificados

Datos técnicos

Clase de descargador	T
Máx. tensión permanente dc entre pares (PoE) (U_c )	60 V
Corriente nominal (I_L )	1 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	0,8 kA
D1 Corriente total de choque (10/350 µs) (I_imp )	4 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia de corte (f_G )	250 MHz
Clase de protección (con cables conectados)	IP 66
Conexión entrada/salida	conector RJ45 / conector RJ45
Homologaciones	UL, CSA, EAC

Clase de descargador	T
Tensión nominal (U_N )	5 V
Máx. tensión permisible de servicio ac (U_c )	6 V
Máx. tensión permanente dc entre pares (PoE) (U_c )	60 V
Corriente nominal (I_L )	1 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	0,8 kA
D1 Corriente total de choque (10/350 µs) (I_imp )	4 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-hilo (I_n )	400 A
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	2.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Nivel de protección hilo-hilo con I_nC2 (U_P )	≤ 170 V
Nivel de protección hilo-PG con I_nC2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con I_n C2 (PoE) (U_P )	≤ 120 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 180 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Nivel de protección par-par con 1 kV/µs C3 (PoE) (U_P )	≤ 120 V
Frecuencia de corte (f_G )	250 MHz
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección (con cables conectados)	IP 66
Montaje sobre	mástiles / pared
Conexión entrada/salida	conector RJ45 / conector RJ45
Ocupación	1/2, 3/6, 4/5, 7/8
Toma de tierra a través de	envolvente con dispositivo de fijación a mástiles / pared
Material de la carcasa	aluminio fundido, níquel recubierto
Color	metalizado
Normas de verificación	IEC 61643-21 / EN 61643-21
Homologaciones	UL, CSA, EAC
Accesorios externos	cintas tensoras para el montaje a pared

Se ha añadido el artículo 929221 a favoritos.

Ir a favoritos

El artículo 929221 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

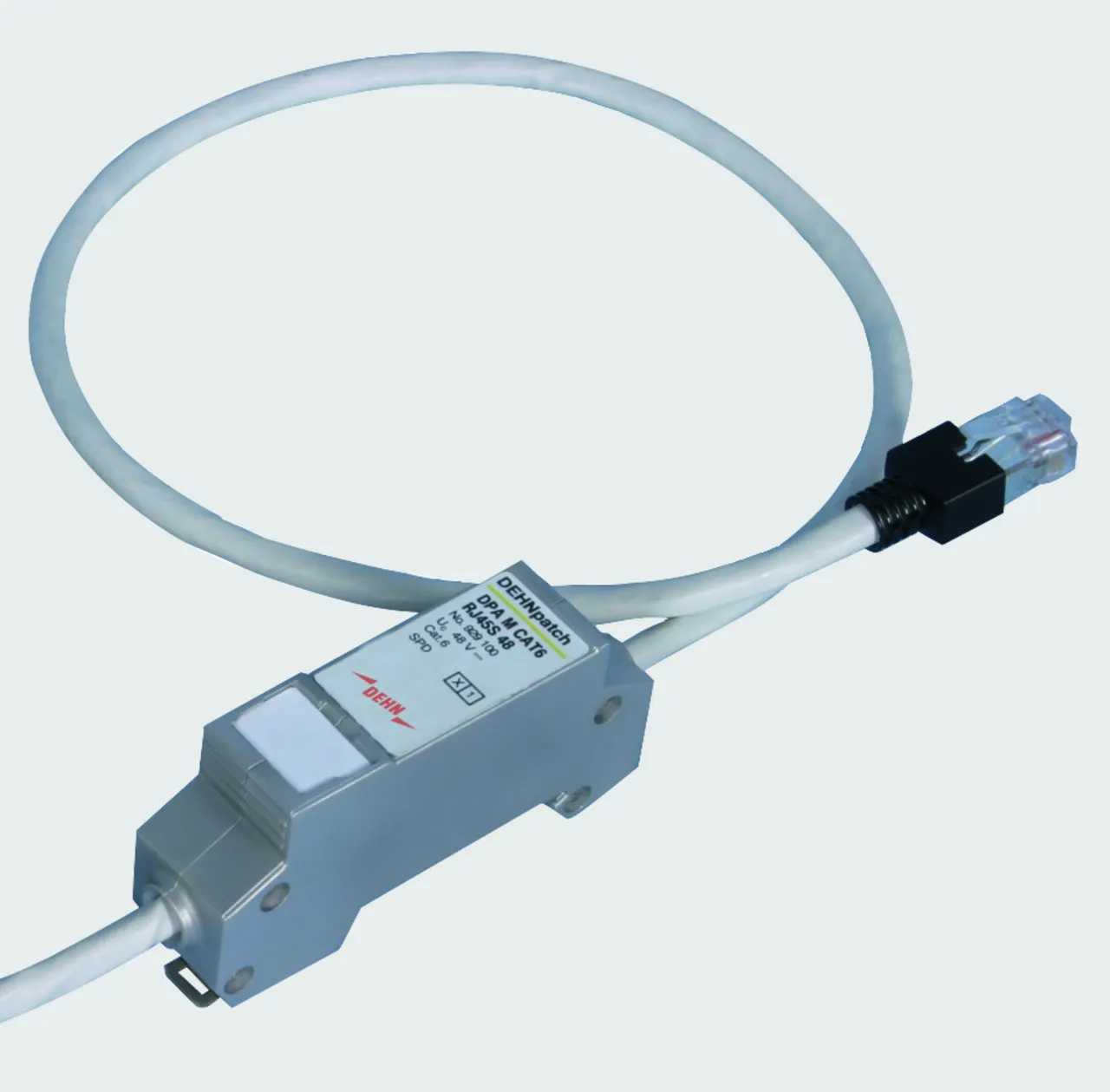

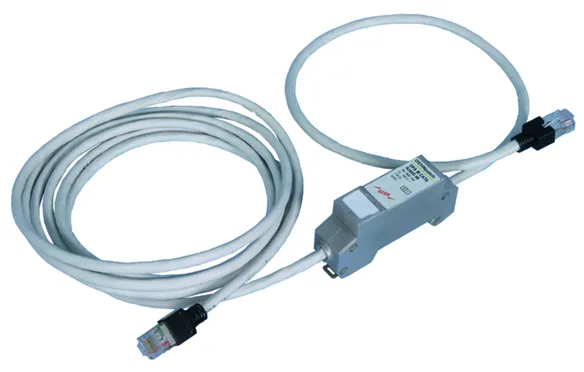

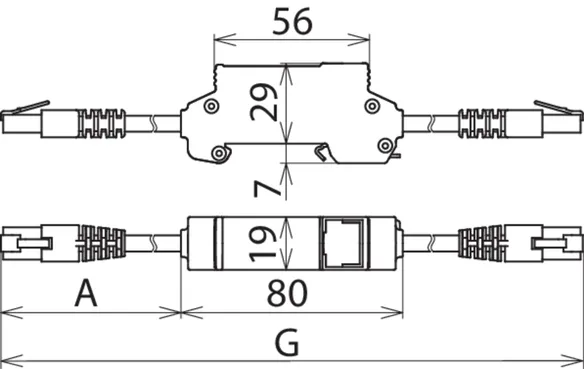

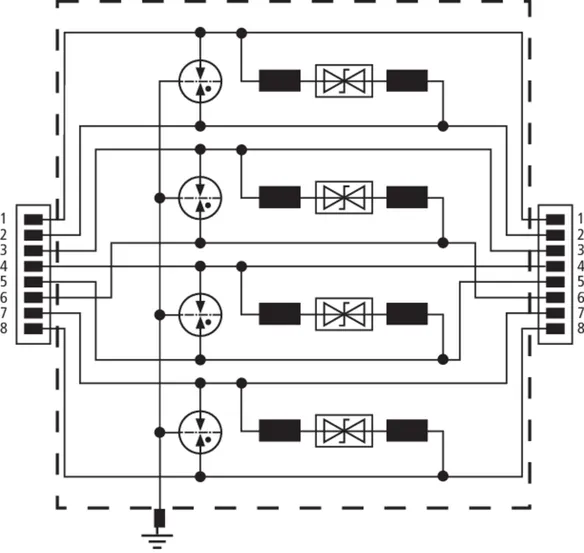

DPA M CAT6

Descargador universal para Ethernet Industrial, alimentación por Ethernet (conforme a IEEE 802.3 hasta PoE++/4PPoE) y aplicaciones similares para sistemas de cable estructurado según Cat. 6 y clase EA hasta 500 MHz. Ejecución completamente blindada con cable de paso para montaje en carril DIN (hasta 10 Gbit Ethernet).

1 Producto

N.º art. 929100 DPA M CAT6 RJ45S 48

GTIN 4013364102170, N.º de arancel aduanero: 85363010, Peso bruto: 244.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Máx. tensión permisible de servicio dc: 48 V
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPA M CAT6 RJ45S 48
Art. Nr.: 929100
o equivalente

Certificados

Datos técnicos

Clase de descargador	T
Máx. tensión permisible de servicio dc (U_c )	48 V
Máx. tensión permanente dc entre pares (PoE) (U_c )	57 V
Corriente nominal (I_L )	1 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia de corte (f_G )	250 MHz
Conexión entrada/salida	conector RJ45 / conector RJ45
Homologaciones	GHMT, EAC

Clase de descargador	T
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio dc (U_c )	48 V
Máx. tensión permisible de servicio ac (U_c )	34 V
Máx. tensión permanente dc entre pares (PoE) (U_c )	57 V
Corriente nominal (I_L )	1 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	1 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-hilo (I_n )	150 A
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	2.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-hilo (PoE) (I_n )	150 A
Nivel de protección hilo-hilo con I_nC2 (U_P )	≤ 190 V
Nivel de protección hilo-PG con I_nC2 (U_P )	≤ 600 V
Nivel de protección hilo-hilo con I_n C2 (PoE) (U_P )	≤ 600 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 145 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Nivel de protección par-par con 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Frecuencia de corte (f_G )	250 MHz
Pérdida de inserción a 250 MHz	≤ 2 dB
Capacidad hilo-hilo (C )	≤ 165 pF
Capacidad hilo-PG (C )	≤ 255 pF
Margen de temperatura de servicio (T_U )	-20 °C ... +60 °C
Clase de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	conector RJ45 / conector RJ45
Ocupación	1/2, 3/6, 4/5, 7/8
Cable de conexión	A = aprox. 0.5 m, G = aprox. 3 m
Conector	Stewart 39 series
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	zinc fundido
Color	metalizado
Normas de verificación	IEC 61643-21 / EN 61643-21
Homologaciones	GHMT, EAC
Clase de transmisión según ISO/IEC 11801	Cat. 6
Clase de transmisión según EN 50173-1	Class E_A
Clase de transmisión según ANSI/TIA/EIA-568	cat. 6A en canal
Accesorios externos	incluye carril para fijación

Se ha añadido el artículo 929100 a favoritos.

Ir a favoritos

El artículo 929100 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

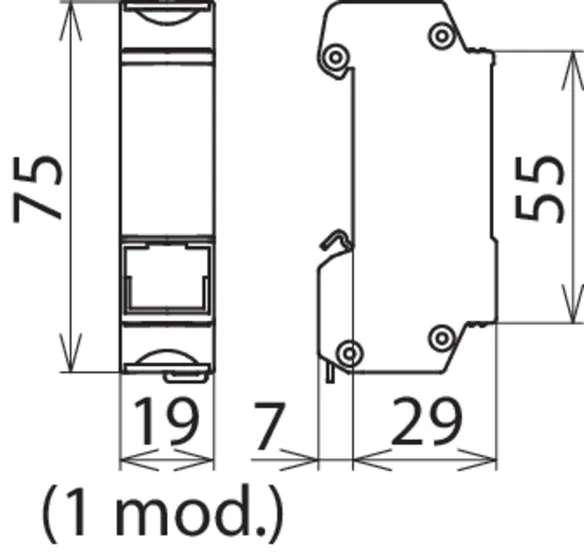

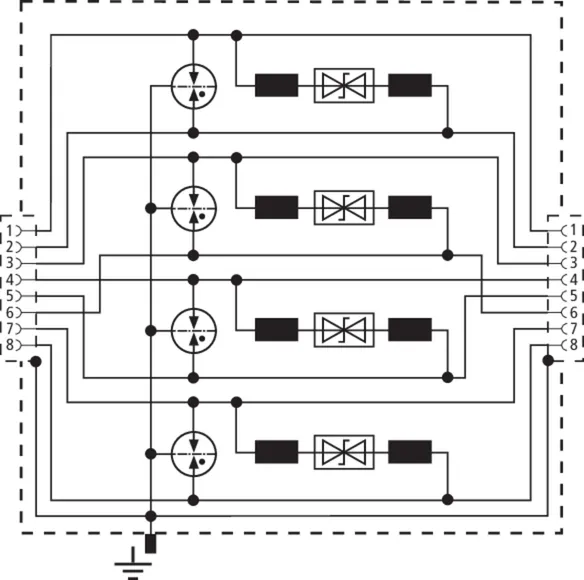

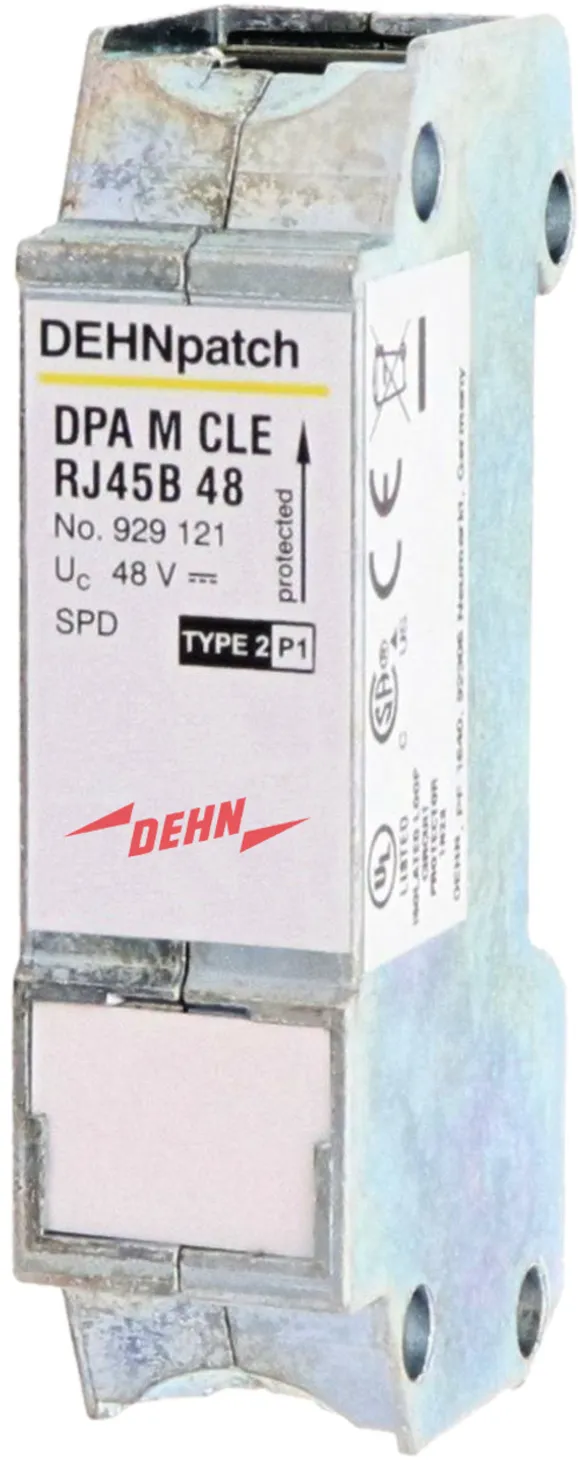

DEHNpatch Clase E

Descargador universal para Ethernet Industrial, alimentación por Ethernet (conforme a IEEE 802.3 hasta PoE++/4PPoE) y aplicaciones similares para sistemas de cable estructurado según clase E hasta 250 MHz. Protección de todos los pares a través de descargadores de gas y una matriz de filtros por par. Ejecución completamente blindada para montaje en carril DIN (hasta 1 Gbit Ethernet).

1 Producto

N.º art. 929121 DPA M CLE RJ45B 48

GTIN 4013364118935, N.º de arancel aduanero: 85363010, Peso bruto: 122.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Máx. tensión permisible de servicio dc: 48 V
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPA M CLE RJ45B 48
Art. Nr.: 929121
o equivalente

Certificados

Datos técnicos

Clase de descargador	T
Máx. tensión permisible de servicio dc (U_c )	48 V
Máx. tensión permanente dc entre pares (PoE) (U_c )	57 V
Corriente nominal (I_L )	1 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	0.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia de corte (f_G )	250 MHz
Conexión entrada/salida	conector RJ45 /conector RJ45
Homologaciones	CSA, UL, EAC

Clase de descargador	T
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio dc (U_c )	48 V
Máx. tensión permisible de servicio ac (U_c )	34 V
Máx. tensión permanente dc entre pares (PoE) (U_c )	57 V
Corriente nominal (I_L )	1 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	0.5 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-hilo (I_n )	150 A
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	2.5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-hilo (PoE) (I_n )	150 A
Nivel de protección hilo-hilo con I_nC2 (U_P )	≤ 180 V
Nivel de protección hilo-PG con I_nC2 (U_P )	≤ 500 V
Nivel de protección hilo-hilo con I_n C2 (PoE) (U_P )	≤ 600 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 180 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Nivel de protección par-par con 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Frecuencia de corte (f_G )	250 MHz
Pérdida de inserción a 250 MHz	≤ 3 dB
Capacidad hilo-hilo (C )	≤ 30 pF
Capacidad hilo-PG (C )	≤ 25 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 10
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	conector RJ45 /conector RJ45
Ocupación	1/2, 3/6, 4/5, 7/8
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	zinc fundido
Color	metalizado
Normas de verificación	IEC 61643-21 / EN 61643-21 / UL 497B
Homologaciones	CSA, UL, EAC
Accesorios externos	carril de fijación

Se ha añadido el artículo 929121 a favoritos.

Ir a favoritos

El artículo 929121 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

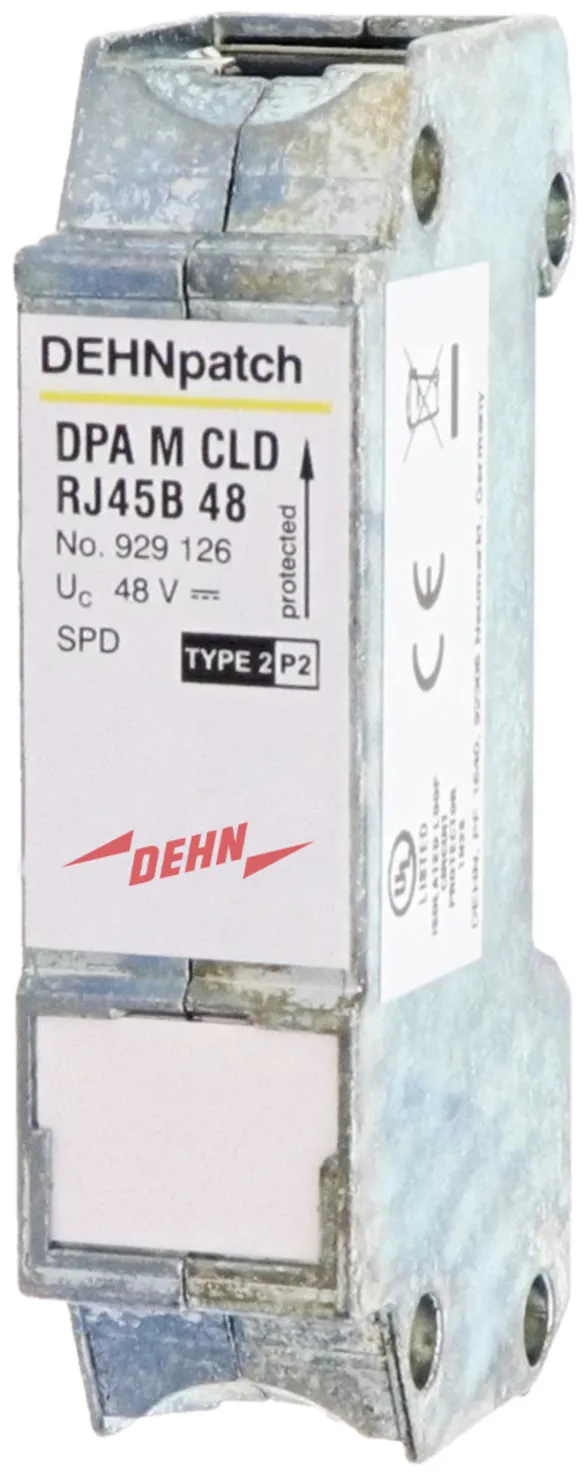

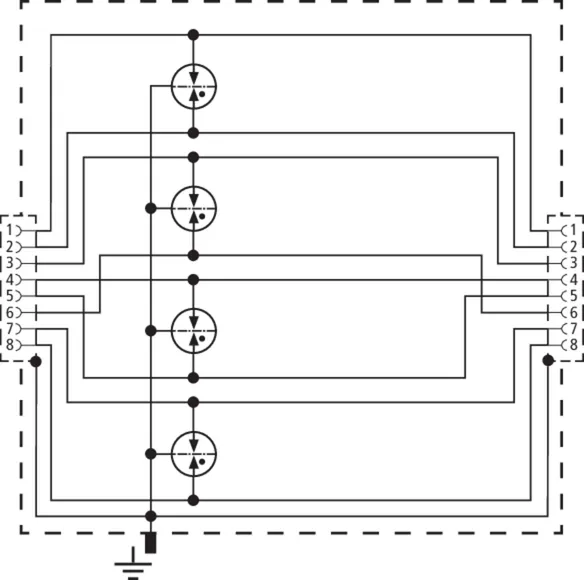

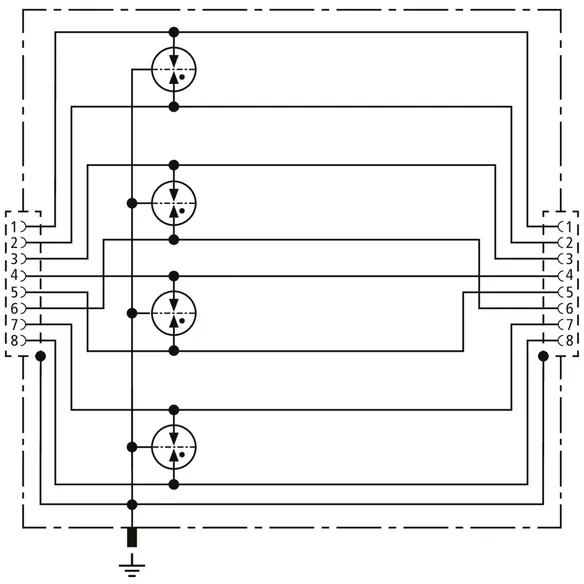

DEHNpatch Class D

Descargador universal para Ethernet Industrial, alimentación alimentación por Ethernet (conforme a IEEE 802.3 hasta PoE++/4PPoE) y aplicaciones similares para sistemas de cable estructurados según clase D hasta 100 MHz. Protección de todos los pares a través de descargadores de gas muy eficientes. Ejecución del adaptador blindada con conectores para montaje en carril DIN.

1 Producto

N.º art. 929126 DPA M CLD RJ45B 48

GTIN 4013364242258, N.º de arancel aduanero: 85366910, Peso bruto: 102.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Máx. tensión permisible de servicio dc: 48 V
C2 Corriente nominal de descarga total (8/20 µs): 10 kA

Producto DEHN
Tipo: DPA M CLD RJ45B 48
Art. Nr.: 929126
o equivalente

Certificados

Datos técnicos

Clase de descargador	U
Máx. tensión permisible de servicio dc (U_c )	48 V
Máx. tensión permanente dc entre pares (PoE) (U_c )	57 V
Corriente nominal (I_L )	1 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	0,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
Frecuencia de corte (f_G )	100 MHz
Conexión entrada/salida	conector RJ45 / conector RJ45
Homologaciones	UL, EAC

Clase de descargador	U
Tensión nominal (U_N )	48 V
Máx. tensión permisible de servicio dc (U_c )	48 V
Máx. tensión permisible de servicio ac (U_c )	34 V
Máx. tensión permanente dc entre pares (PoE) (U_c )	57 V
Corriente nominal (I_L )	1 A
D1 Corriente de choque de rayo (10/350 µs) por hilo (I_imp )	0,5 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-hilo (I_n )	1,25 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-PG (I_n )	2,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-hilo (PoE) (I_n )	2,5 kA
Nivel de protección hilo-hilo con I_nC2 (U_P )	≤ 700 V
Nivel de protección hilo-PG con I_nC2 (U_P )	≤ 700 V
Nivel de protección hilo-hilo con I_n C2 (PoE) (U_P )	≤ 900 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 600 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Nivel de protección par-par con 1 kV/µs C3 (PoE) (U_P )	≤ 700 V
Frecuencia de corte (f_G )	100 MHz
Pérdida de inserción a 100 MHz	≤ 3 dB
Capacidad hilo-hilo (C )	≤ 10 pF
Capacidad hilo-PG (C )	≤ 10 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Clase de protección	IP 10
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	conector RJ45 / conector RJ45
Ocupación	1/2, 3/6, 4/5, 7/8
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	zinc fundido
Color	metalizado
Normas de verificación	IEC 61643-21 / EN 61643-21 / UL 497B
Homologaciones	UL, EAC

Se ha añadido el artículo 929126 a favoritos.

Ir a favoritos

El artículo 929126 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNpatch - DPS para redes de datos y aplicaciones Ethernet

Details

DPA CLE IP66

N.º art. 929221 DPA CLE IP66

Debe estar registrado para descargar 929221.stp.

Debe estar registrado para descargar 929221.igs.

Debe estar registrado para descargar 929221.jt.

Debe estar registrado para descargar 929221.dwg.

Debe estar registrado para descargar 929221m_D_US.dxf.

Se ha añadido el artículo 929221 a favoritos.

El artículo 929221 ha sido añadido a la cesta de compra.

DPA M CAT6

N.º art. 929100 DPA M CAT6 RJ45S 48

Debe estar registrado para descargar 929100.stp.

Debe estar registrado para descargar 929100.igs.

Debe estar registrado para descargar 929100.jt.

Debe estar registrado para descargar 929100.dwg.

Debe estar registrado para descargar 929100m_D.dxf.

Se ha añadido el artículo 929100 a favoritos.

El artículo 929100 ha sido añadido a la cesta de compra.

DEHNpatch Clase E

N.º art. 929121 DPA M CLE RJ45B 48

Debe estar registrado para descargar 929121.stp.

Debe estar registrado para descargar 929121.igs.

Debe estar registrado para descargar 929121.jt.

Debe estar registrado para descargar 929121.dwg.

Debe estar registrado para descargar 929121m_E.dxf.

Se ha añadido el artículo 929121 a favoritos.

El artículo 929121 ha sido añadido a la cesta de compra.

DEHNpatch Class D

N.º art. 929126 DPA M CLD RJ45B 48

Debe estar registrado para descargar 929121.stp.

Debe estar registrado para descargar 929121.igs.

Debe estar registrado para descargar 929121.jt.

Debe estar registrado para descargar 929121.dwg.

Debe estar registrado para descargar 929121m_E.dxf.

Se ha añadido el artículo 929126 a favoritos.

El artículo 929126 ha sido añadido a la cesta de compra.

Configuración de cookies
