UGKF

Adaptador de protección contra sobretensiones para cables coaxiales
Se conecta directamente a los equipos finales con conexiones coaxiales
Toma de tierra indirecta del blindaje

Detalles

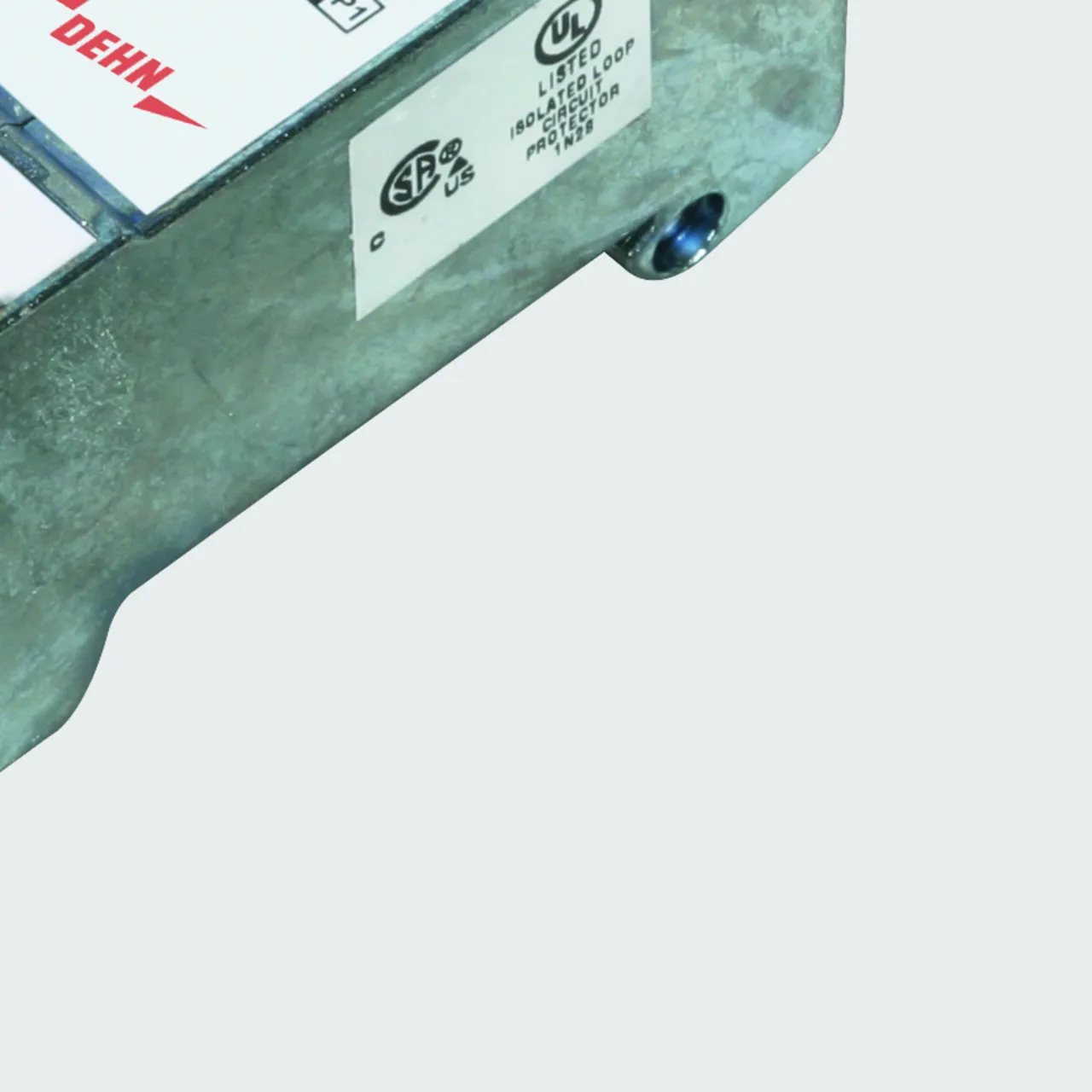

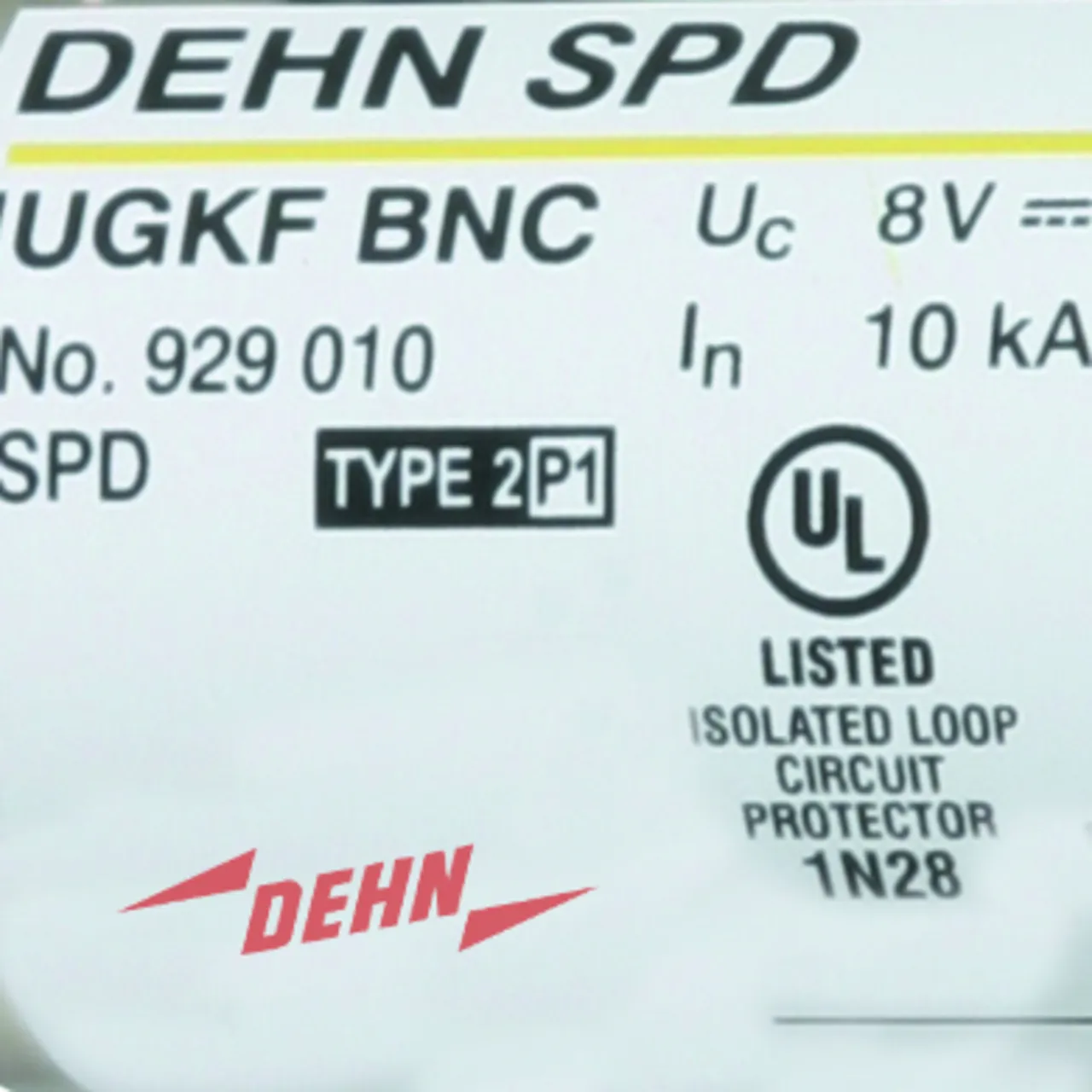

Registrado por UL para la aplicación específica del país.

lorem ipsum — Registrado por UL para la aplicación específica del país.

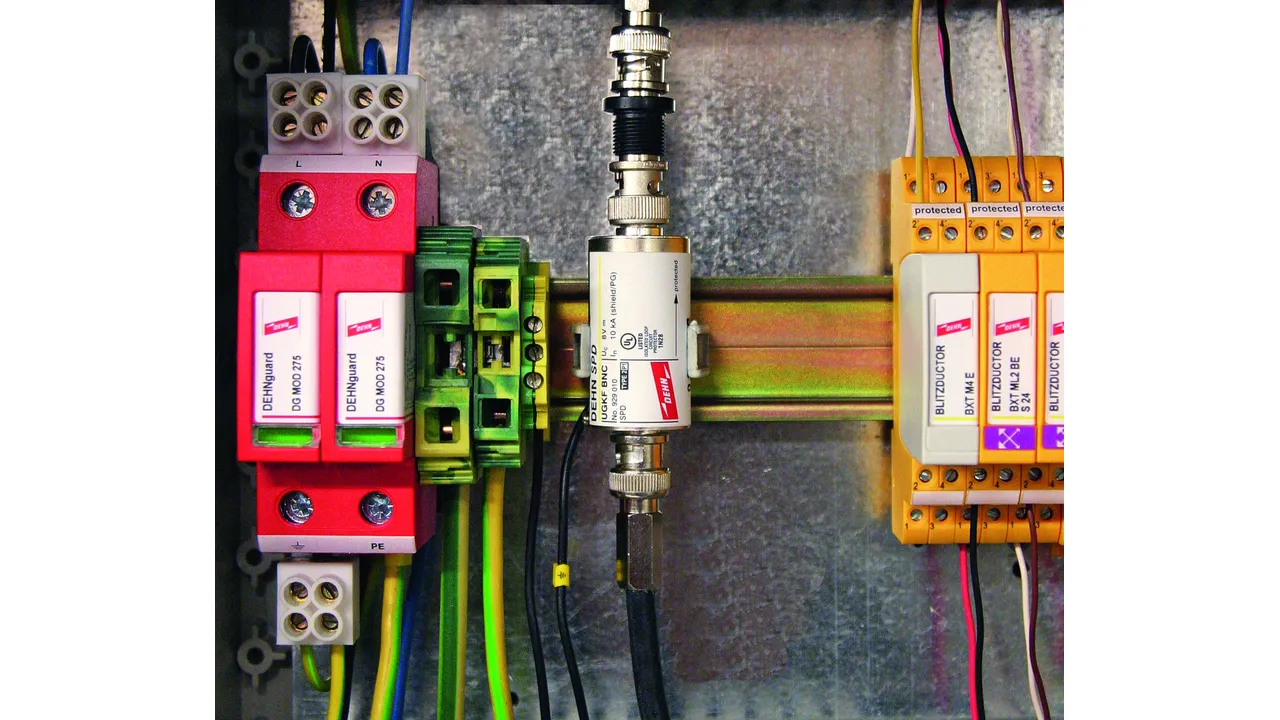

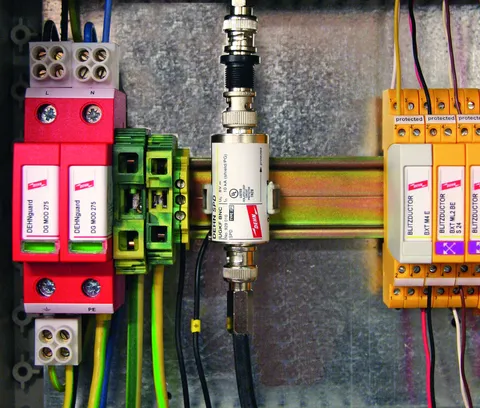

UGKF BNC para la conexión directa con interfaces de equipos finales.

DGA BNC VC... para el montaje fácil sobre carril o pared.

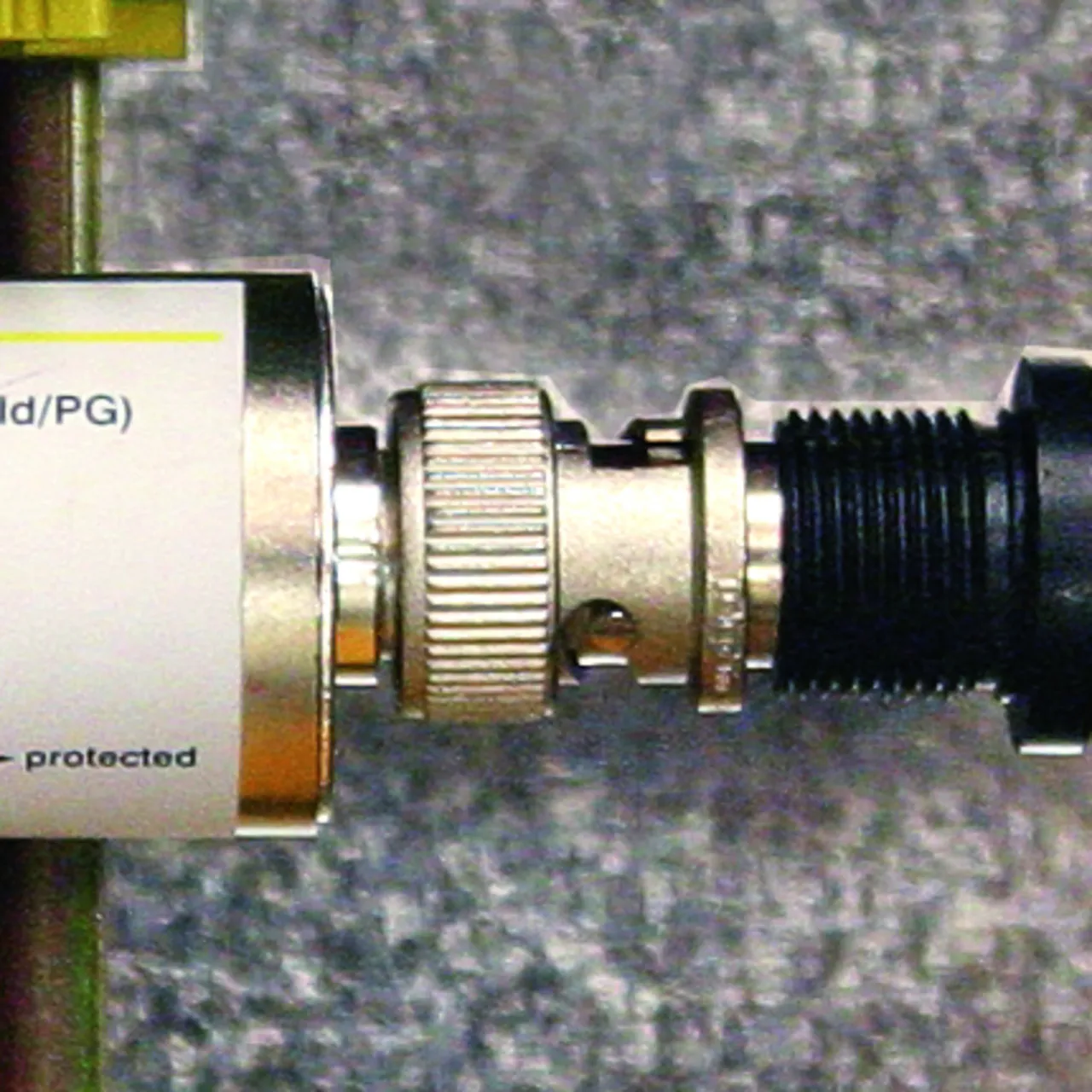

DGA BNC VC ... fácilmente adaptable a través de la conexión BNC.

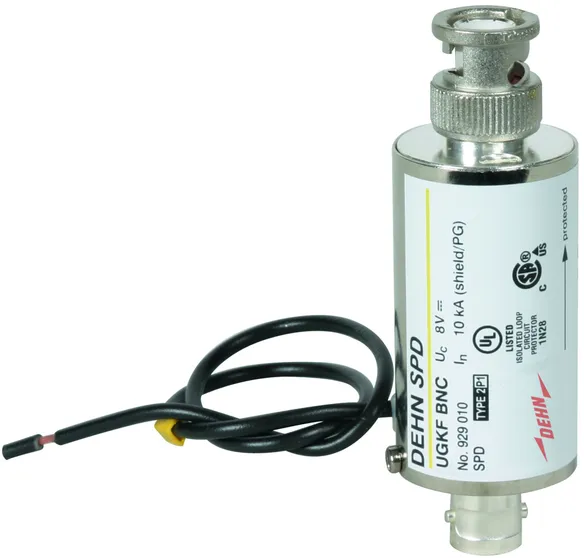

UGKF BNC

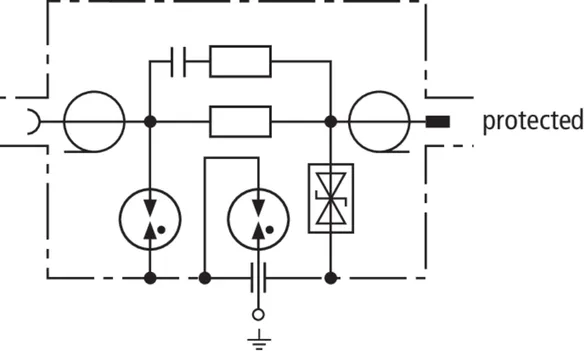

Circuito de proteccíon contra sobretensiones de 2 etapas, para proteger camaras de vídeo y Arcnet con conexíon BNC, puesta a tierra indirecta del apantallamiento del cable, para evitar ruido de zumbido.

1 Producto

N.º art. 929010 UGKF BNC

GTIN 4013364039940, N.º de arancel aduanero (EU): 85363010, Peso bruto: 67.70 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Tensión máxima permanente DC : 8 V
C2 Corriente nominal de impulso de descarga (8/20 µs) hilo-pantalla: 2.5 kA

Producto DEHN
Tipo: UGKF BNC
art. no.: 929010
o equivalente

Certificados

Datos técnicos

Clase DPS	T
Tensión máxima permanente DC (U_C )	8 V
Corriente nominal (I_L )	0.1 A
C2 Corriente nominal de impulso de descarga (8/20 µs) hilo-pantalla (I_n )	2.5 kA
Atenuación de intercalación en 300 MHz (50 Ω)	≤ 3 dB
Pérdida de retorno 200 MHz (50 Ω)	≥ 20 dB
Atenuación de intercalación en 265 MHz (75 Ω)	≤ 3 dB
Pérdida de retorno 40 MHz (75 Ω)	≥ 20 dB
Certificaciones	CSA, UL

Clase DPS	T
Tensión nominal UN (U_N )	5 V
Tensión máxima permanente DC (U_C )	8 V
Corriente nominal (I_L )	0.1 A
C2 Corriente nominal de impulso de descarga (8/20 µs) hilo-pantalla (I_n )	2.5 kA
C2 Corriente nominal de impulso de descarga (8/20 µs) pantalla-PG (I_n )	10 kA
Nivel de protección hilo-pantalla con I_n C2 (U_P )	≤ 25 V
Nivel de protección hilo-pantalla con 1 kV/µs C3 (U_P )	≤ 15 V
Nivel de protección blindaje-PG con 1 kV/µs C3 (U_p )	≤ 600 V
Atenuación de intercalación en 300 MHz (50 Ω)	≤ 3 dB
Pérdida de retorno 200 MHz (50 Ω)	≥ 20 dB
Atenuación de intercalación en 265 MHz (75 Ω)	≤ 3 dB
Pérdida de retorno 40 MHz (75 Ω)	≥ 20 dB
Resistencia (Z)	50 Ω / 75 Ω
Impedancia de serie por hilo	10 Ω
Capacidad Ad-blindaje (C)	≤ 50 pF
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C

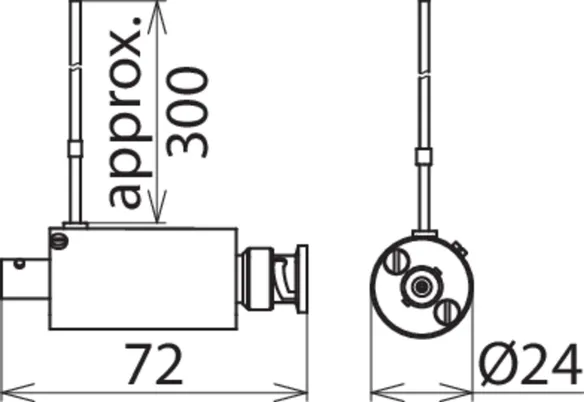

Conexión entrada/salida	conector BNC/Clavija BNC
Toma de tierra	a través de cable de tierra 0.75 mm²
Toma de tierra del blindaje	indirecta a través de la vía de chispa integrada
Normas de verificacíon	IEC 61643-21 / EN 61643-21
Certificaciones	CSA, UL
