DEHNbox

Descargador combinado de corriente de rayo y de sobretensiones
  • Resistente a corriente de rayo hasta 10 kA (10/350 µs)
  • Bajo nivel de protección, apropiado también para la protección de equipos finales
  • Para utilizar en las interfaces 0A – 2 y superiores según el concepto de zonas de protección contra rayos
Manejo fácil
  • Apropiado para montaje en pared
  • Instalación rápida y fácil mediante muelle elástico de tracción
  • Permite una fácil instalación a posteriori de la protección contra sobretensiones
Seguridad para instalación y operación (DBX TC B 180)
  • Indicación del estado operativo para el mantenimiento sencillo
  • Conexión RJ45 para Plug & Play
  • Utilización universal hasta 1 Gbit

Details

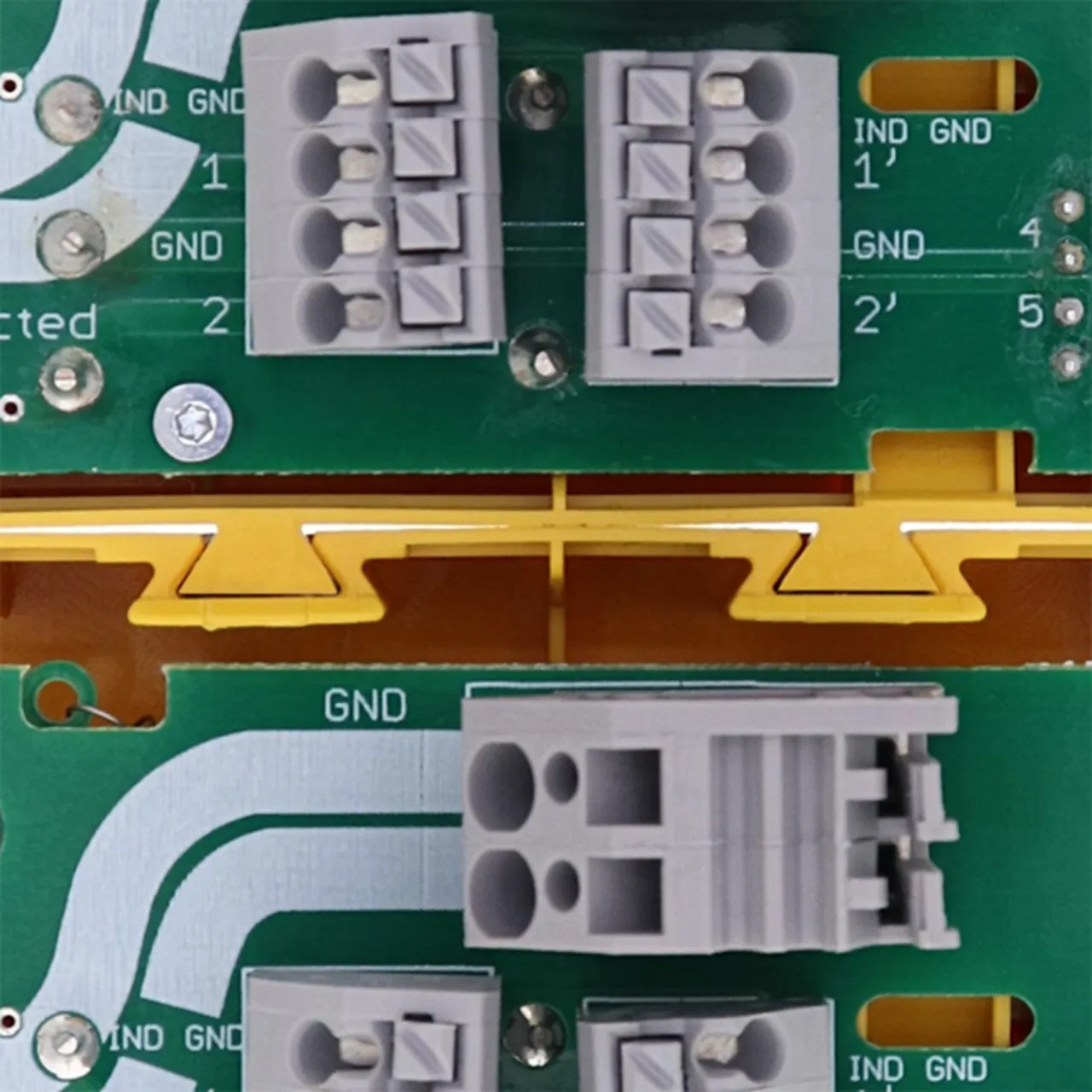

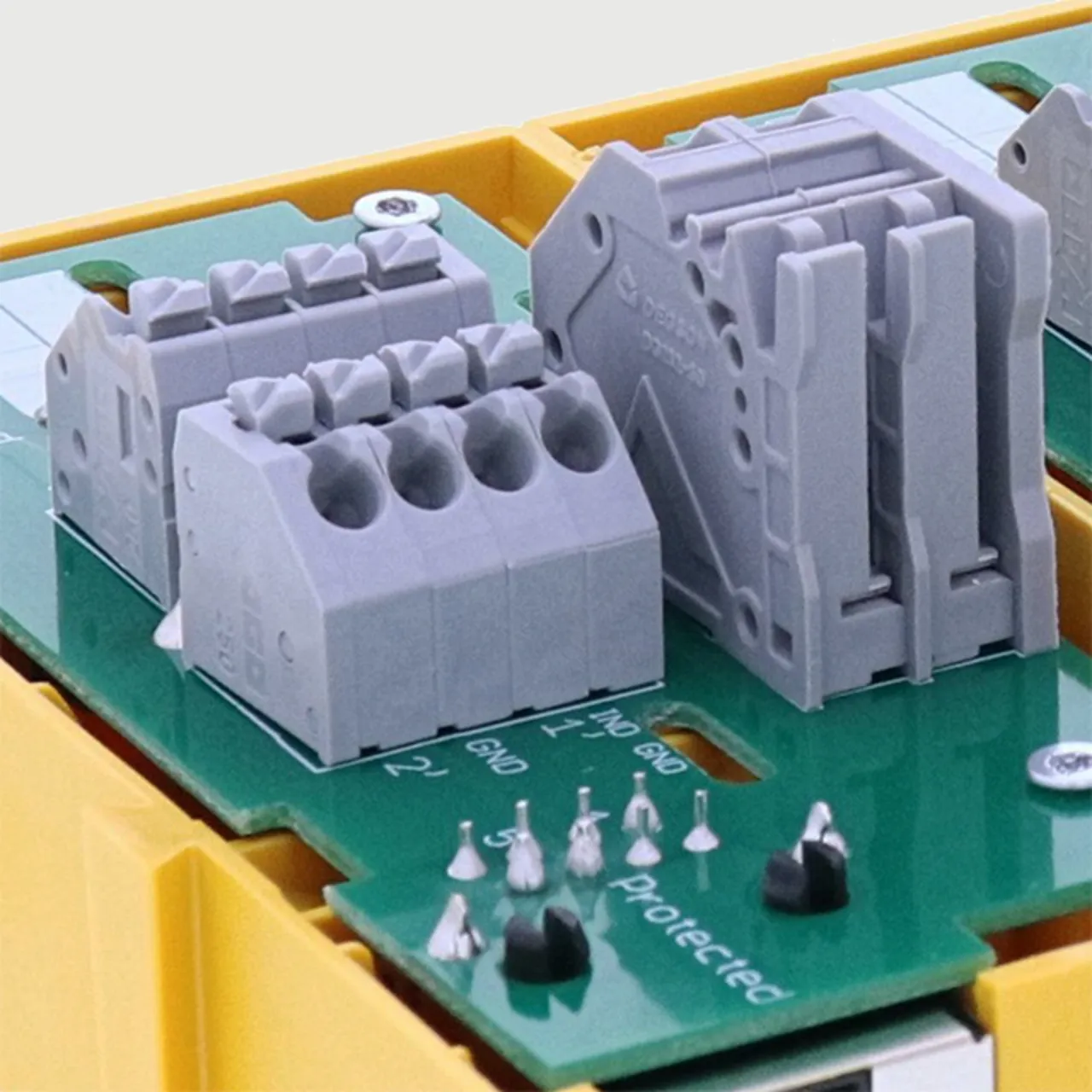

Bornas enchufables para la conexión rápida sin herramientas (DBX TC B 180)
lorem ipsum
Indicación óptica del estado operativo (DBX TC B 180).
lorem ipsum

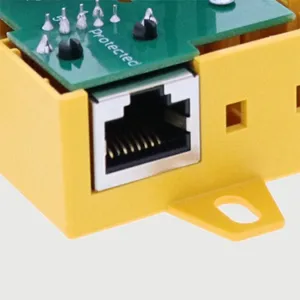

Casquillo RJ45 en la salida para la conexión directa al router
(DBX TC B 180).
lorem ipsum

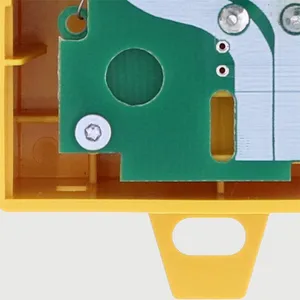

Es posible alinear varios dispositivos conectando las carcasas entre sí (DBX TC B 180).
lorem ipsum

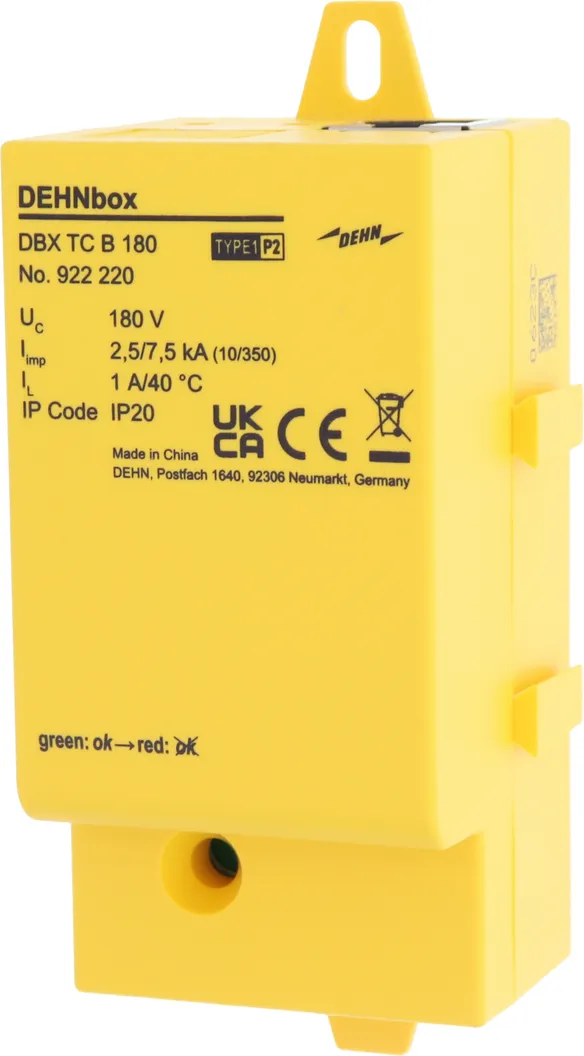

DBX TC B 180

Descargador de sobretensiones compacto, en una caja de plástico para montarse sobre pared, que ahorra espacio, con tecnología "push-in" e indicación del estado operativo para la protección de un par de hilos de interfaces simétricas libres de potencial, especialmente interfaces de telecomunicaciones hasta VVDSL y G.fast (hasta 1 Gbit/s). Posibilidad de tratamiento directo/indirecto de la pantalla. En el lado de salida, conexión opcional de un par de hilos o un cable patch con conector RJ45.

Las pruebas efectuadas por la Deutsche Telekom Technik GmbH confirman la compatibilidad con Vectoring-VDSL (VVDSL), Super-Vectoring-VDSL (SVVDSL) y G.Fast.

1 Producto

N.º art. 922220 DBX TC B 180

GTIN 4013364433953, N.º de arancel aduanero: 85363030, Peso bruto: 93.63 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador de corrientes de rayo compacto
DEHNbox DBX TC B 180
Descargador compacto enfilable
DPS Tipo 1/P2
para la protección de un par de hilos
de interfaces de telecomunicación
en técnica de conexión rápida sin herramientas,
descarga integrada de la tracción para el cable de conexión
y indicación del estado operativo
D1 Corriente total de choque (10/350 µs): 7,5 kA
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DBX TC B 180
Art. Nr.: 922220
o equivalente

Certificados



Datos técnicos

Clase de descargador L
Máx. tensión permisible de servicio DC (UC ) 180 V
D1 Corriente total de choque (10/350 µs) (Iimp ) 7,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (In ) 20 kA
Impedancia serie por hilo 0
Certificaciones EAC

Se ha añadido el artículo 922220 a favoritos.

El artículo 922220 ha sido añadido a la cesta de compra.


DBX TC 180

Descargador combinado compacto en caja en material plástico para la protección de interfaces de transmisión de datos, sobre todo conexiones y dispositivos de telecomunicación, como p. ej. teléfonos analógicos, ISDN y xDSL (VDSL2 testado). Conexión de un par de hilos en técnica de conexión rápida sin herramientas y descarga de la tracción para el cable de conexión posible mediante bridas de cable (no incluidas en el suministro). Excelente potencia de transmisión en caso de señal de frecuencia hasta 250 MHz.

1 Producto

N.º art. 922210 DBX TC 180

GTIN 4013364158214, N.º de arancel aduanero: 85363010, Peso bruto: 212.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información


Corriente nominal a 45 °C: 0,75 A
D1 Corriente total de choque (10/350 µs): 7,5 kA
C2 Corriente nominal de descarga total (8/20 µs): 15 kA

Producto DEHN
Tipo: DBX TC 180
Art. Nr.: 922210
o equivalente

Certificados



Datos técnicos

Clase de descargador L
Máx. tensión permisible de servicio DC (UC ) 180 V
Corriente nominal a 45 °C (IL ) 0,75 A
D1 Corriente total de choque (10/350 µs) (Iimp ) 7,5 kA
C2 Corriente nominal de descarga total (8/20 µs) (In ) 15 kA
Impedancia serie por hilo 1,8
Frecuencia de corte hilo-hilo (100 Ω) (fG ) 250 MHz
Dimensiones (an x al x pr ) 93 x 93 x 55 mm
Certificaciones EAC

Se ha añadido el artículo 922210 a favoritos.

El artículo 922210 ha sido añadido a la cesta de compra.

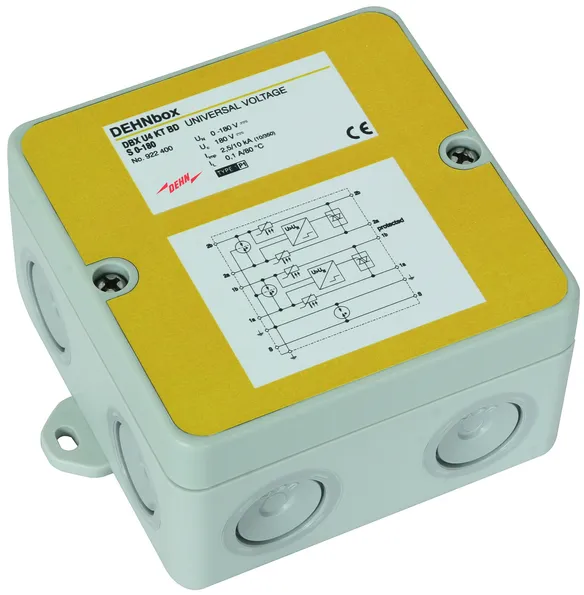

DBX U4 KT BD S 0-180

Descargador combinado compacto en caja en material plástico, de montaje sobre pared con tecnología actiVsense, para la protección de dos pares de hilos con tensión de la señal igual o diferente de interfaces simétricas con separación galvánica. Posibilidad de apantallamiento directo o indirecto.

1 Producto

N.º art. 922400 DBX U4 KT BD S 0-180

GTIN 4013364137349, N.º de arancel aduanero: 85363010, Peso bruto: 251.70 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

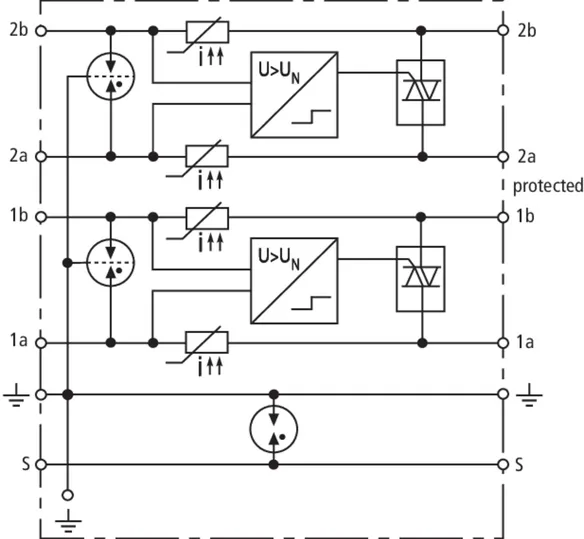

Descargador combinado de corriente de rayo y sobretensiones
compacto DEHNbox DBX U4 KT BD S 0-180
Descargador universal de corriente de rayo y sobretensiones,
Descargador Tipo 1/P1 con tecnología actiVsense
para la identificación automática de la tensión de servicio
y la adaptación óptima del nivel de protección;
comprobado según EN 61643-21 y energéticamente coordinado
según IEC 61643-22 para la protección de dos pares de hilos
para interfaces simétricas con aislamiento galvánico
opcionalmente tratamiento indirecto o directo de la pantalla
Tensión de servicio UN: 0-180 V
Tensión permisible de la señal superpuesta: ≤ +/- 5 V
Corriente nominal IL (corresponde a corriente max. de cortocircuito): 100 mA
D1 Corriente total de choque (10/350 µs): 10 kA
C2 Corriente nominal de descarga total (8/20 µs): 20 kA

Producto DEHN
Tipo: DBX U4 KT BD S 0-180
Art. Nr.: 922400
o equivalente

Certificados



Datos técnicos

Clase de descargador M
Máx. tensión permisible de servicio DC (UC ) 180 V
Tensión permisible de la señal superpuesta (USignal ) ≤ +/- 5 V
Frecuencia límite hilo-hilo (USignal, simétrica 100 Ω) (fG ) 50 MHz
Corriente nominal IL (corresponde a corriente max. de cortocircuito) 100 mA
D1 Corriente total de choque (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga total (8/20 µs) (In ) 20 kA
Impedancia serie por hilo ≤ 9 Ω; valor típico 7,9
Dimensiones (an x al x pr ) 93 x 93 x 55 mm
Certificaciones EAC

Se ha añadido el artículo 922400 a favoritos.

El artículo 922400 ha sido añadido a la cesta de compra.
