Sistemas de conexión de pantalla para carriles DIN

  • Verificado para corrientes de choque de rayo de hasta 5 kA (10/350 µs)
  • Acero inoxidable resistente a la corrosión
  • Conexión duradera del blindaje mediante elementos de resorte

Conexión del apantallamiento

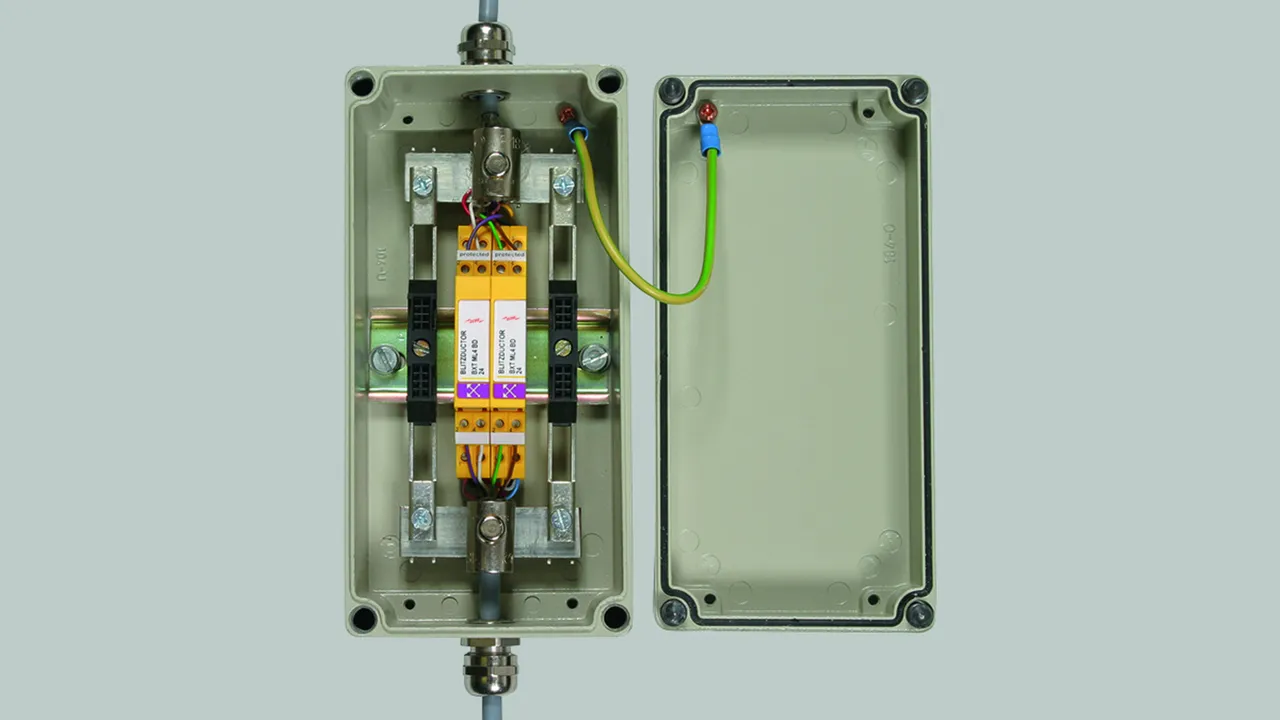

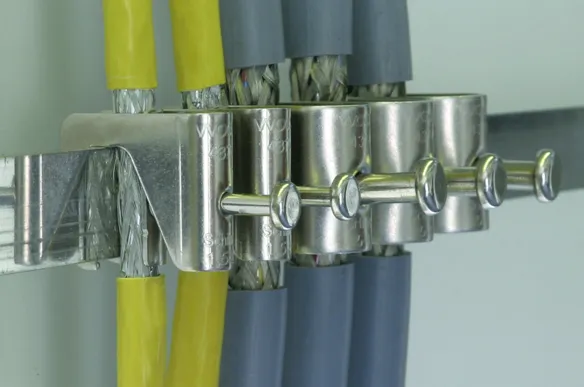

Borna de conexión para la toma de tierra del apantallamiento de cable sobre la barra colectora (18x3). Apropiado para compensación de potencial para protección contra rayos. Es posible instalar el dispositivo a posteriori sin interrumpir el blindaje del conductor. Montaje sin herramientas.

2 Productos

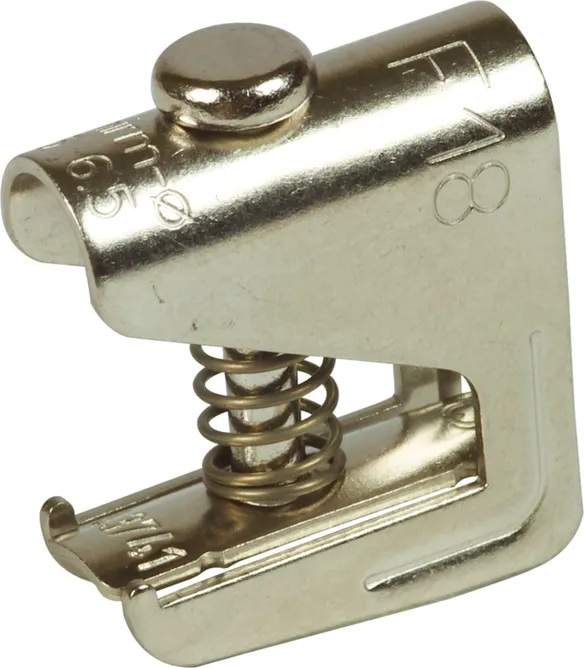

N.º art. 919010 SAK 6.5 SN MS

GTIN 4013364071612, N.º de arancel aduanero: 85369095, Peso bruto: 13.00 g, Empaquetado: 10.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: SAK 6.5 SN MS
art. no.: 919010
o equivalente



Datos técnicos

Capacidad de soportar corrientes de rayo (10/350 µs) 5 kA
Margen de bornas (Rd ) 1.5-6.5 mm
Material Ms niquelado
Montaje sobre SN 18x3 CU 1000

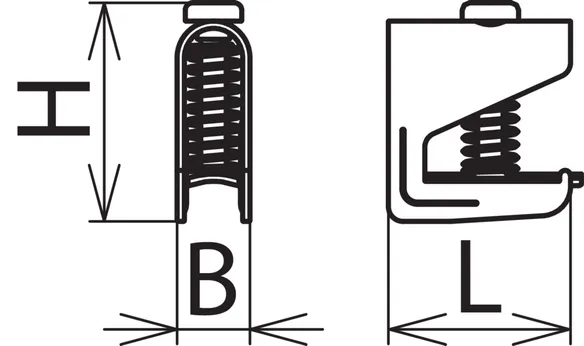

Dimensiones (an x al x pr ) 10 x 25 x 40 mm

Se ha añadido el artículo 919010 a favoritos.

El artículo 919010 ha sido añadido a la cesta de compra.

N.º art. 919011 SAK 11 SN MS

GTIN 4013364071605, N.º de arancel aduanero: 85369095, Peso bruto: 27.70 g, Empaquetado: 10.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: SAK 11 SN MS
art. no.: 919011
o equivalente



Datos técnicos

Capacidad de soportar corrientes de rayo (10/350 µs) 5 kA
Margen de bornas (Rd ) 5-11 mm
Material Ms niquelado
Montaje sobre SN 18x3 CU 1000
Dimensiones (an x al x pr ) 17 x 25 x 47 mm

Se ha añadido el artículo 919011 a favoritos.

El artículo 919011 ha sido añadido a la cesta de compra.


Barra de toma de tierra

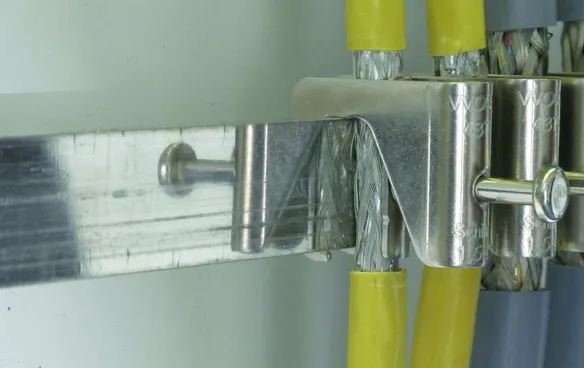

Barra de fijación para colocación de las bornas de conexión del blindaje. Apropiado para montaje sobre carril.

1 Producto

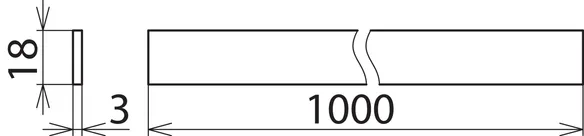

N.º art. 919016 SN 18X3 CU 1000

GTIN 4013364071551, N.º de arancel aduanero: 85369095, Peso bruto: 481.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: SN 18X3 CU 1000
art. no.: 919016
o equivalente



Datos técnicos

Material Cu cincado
Montaje sobre Soporte de carril de sujección
Dimensiones (an x al x pr ) 18 x 1000 x 3 mm

Se ha añadido el artículo 919016 a favoritos.

El artículo 919016 ha sido añadido a la cesta de compra.


Carril de sujección con contacto en un lado

Soporte para instalación de barra de toma de tierra, apropiado para montaje sobre carril. Conexión de baja impedancia de las bornas de conexión del blindaje con el carril de fijación a través de la barra de toma de tierra.

1 Producto

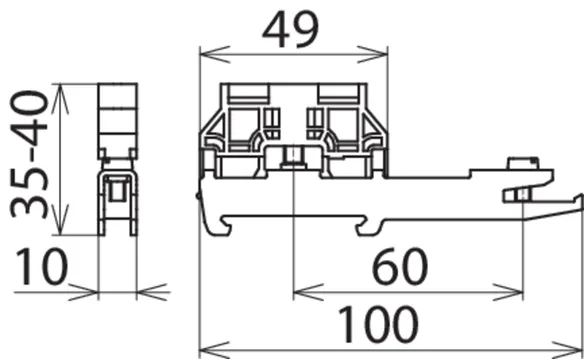

N.º art. 919012 SH1 18X3 ST

GTIN 4013364071599, N.º de arancel aduanero: 85389099, Peso bruto: 39.90 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información


Versión: Contactos en un lado

Producto DEHN
Tipo: SH1 18X3 ST
art. no.: 919012
o equivalente



Datos técnicos

Versión Contactos en un lado
Material Acero estañado
Montaje sobre Carril de sujeción 35 mm según EN 60715

Se ha añadido el artículo 919012 a favoritos.

El artículo 919012 ha sido añadido a la cesta de compra.


Carril de sujección con contacto en dos lados

Soporte para instalación de barra de toma de tierra, apropiado para montaje sobre carril. Conexión de baja impedancia de las bornas de conexión del blindaje con el carril de fijación a través de la barra de toma de tierra.

1 Producto

N.º art. 919013 SH2 18X3 ST

GTIN 4013364071582, N.º de arancel aduanero: 85389099, Peso bruto: 54.60 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Versión: Contactos en 2 lados

Producto DEHN
Tipo: SH2 18X3 ST
art. no.: 919013
o equivalente



Datos técnicos

Versión Contactos en 2 lados
Material Acero estañado
Montaje sobre Carril de sujeción 35 mm según EN 60715

Se ha añadido el artículo 919013 a favoritos.

El artículo 919013 ha sido añadido a la cesta de compra.

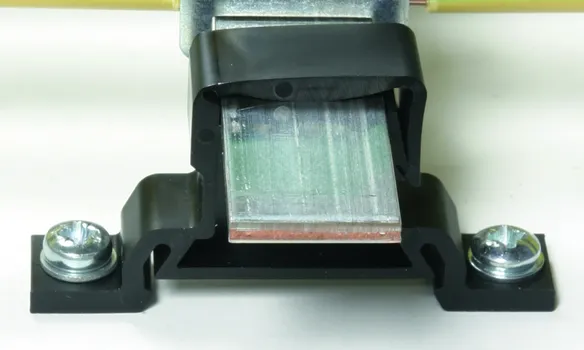

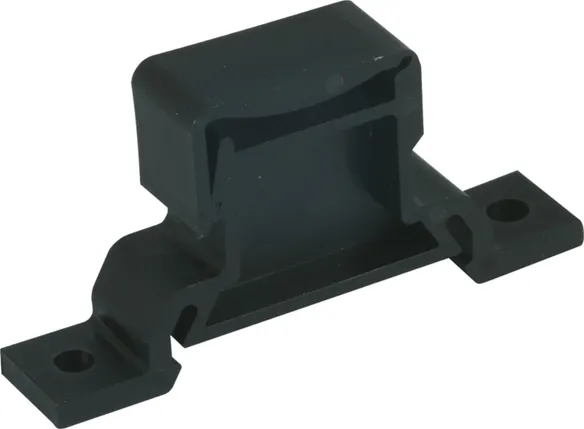

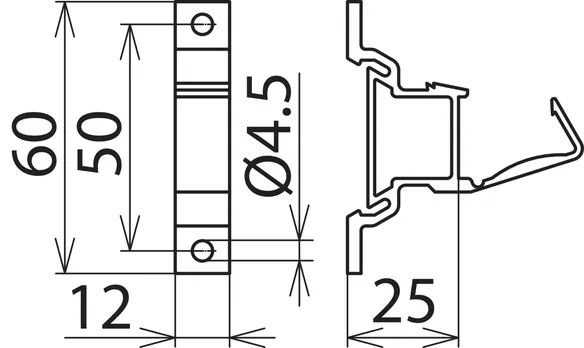

Soporte de sujecció aislado para carril

Soporte de sujeción aislado, apropiado para montaje sobre el carril de fijación o para conexión con tornillos.

1 Producto

N.º art. 919014 SH 18X3 K

GTIN 4013364071575, N.º de arancel aduanero: 85369095, Peso bruto: 5.30 g, Empaquetado: 10.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: SH 18X3 K
art. no.: 919014
o equivalente



Datos técnicos

Material plástico
Color negro 1
Montaje sobre Carril de sujeción o placa de montaje

Se ha añadido el artículo 919014 a favoritos.

El artículo 919014 ha sido añadido a la cesta de compra.

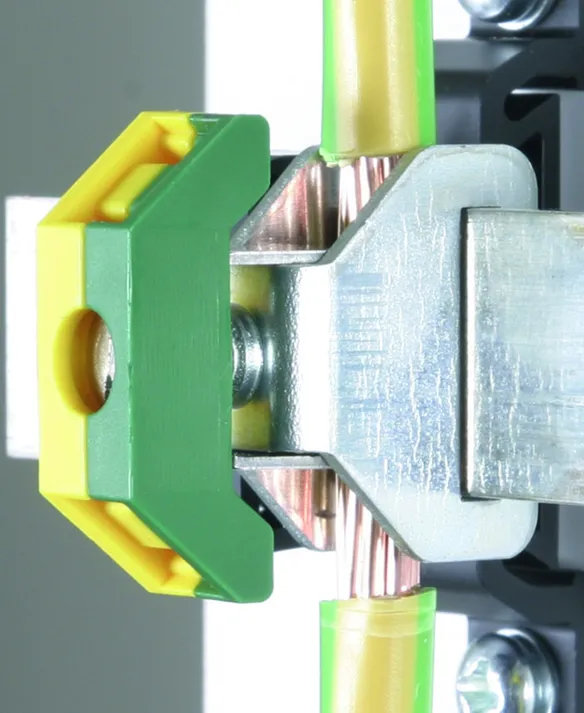

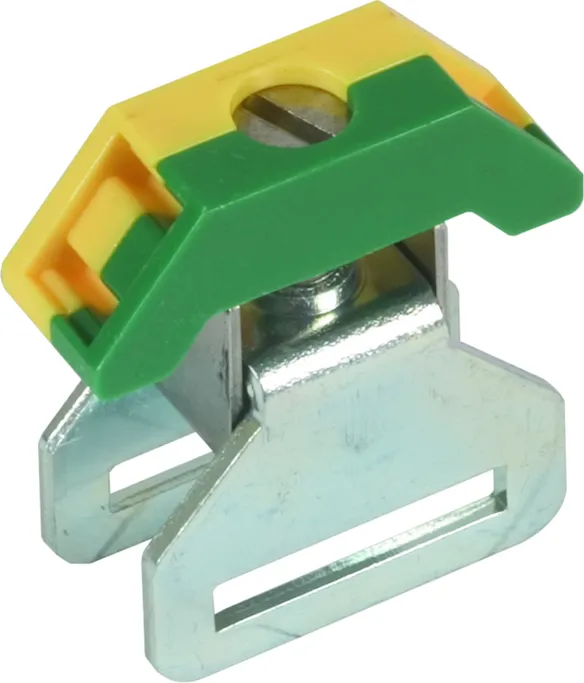

Bornas de conexión

Indicadas para tomas de tierra indirecta.

1 Producto

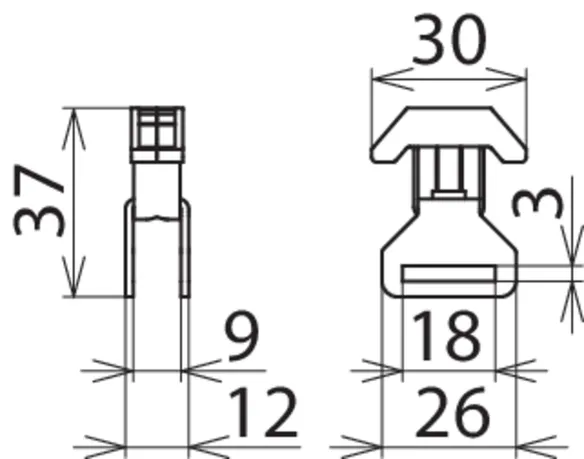

N.º art. 919015 AK 35 SN 18X3 GG

GTIN 4013364071568, N.º de arancel aduanero: 85369095, Peso bruto: 15.40 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: AK 35 SN 18X3 GG
art. no.: 919015
o equivalente



Datos técnicos

Sección de conexíon 35 mm2
Montaje sobre barra colectora

Se ha añadido el artículo 919015 a favoritos.

El artículo 919015 ha sido añadido a la cesta de compra.
