N.º art. 942300 DG MP TNC 275

GTIN 4013364495272, N.º de arancel aduanero (EU): 85363030, Peso bruto: 316.66 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

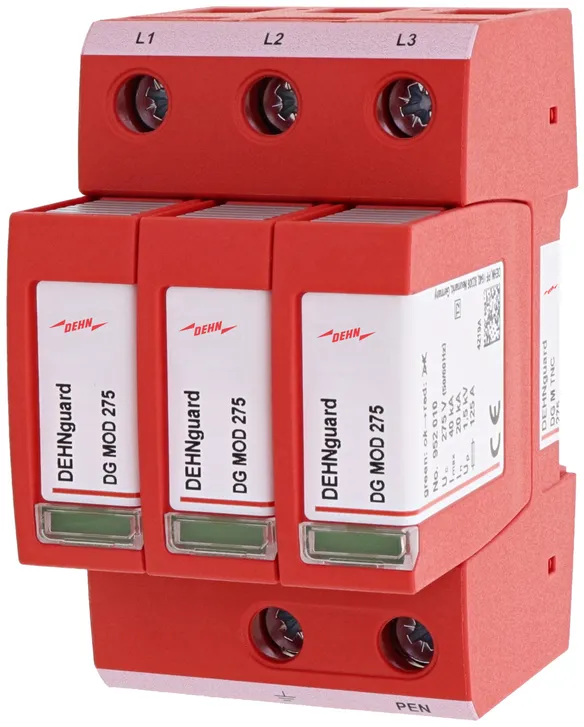

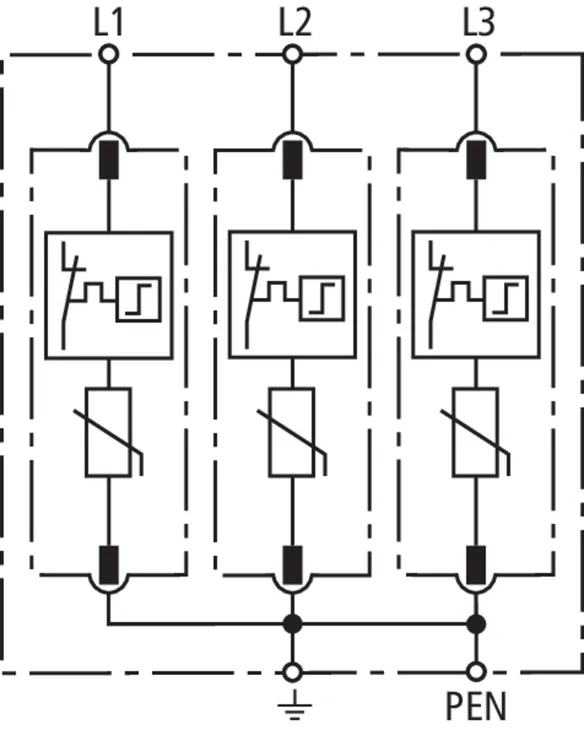

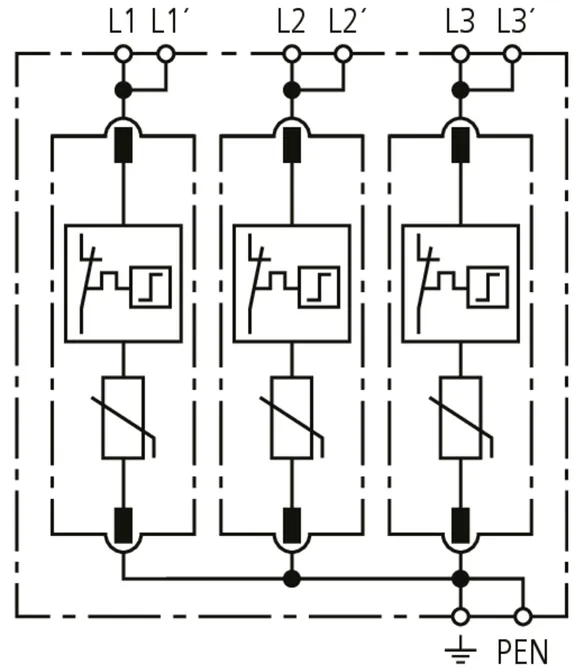

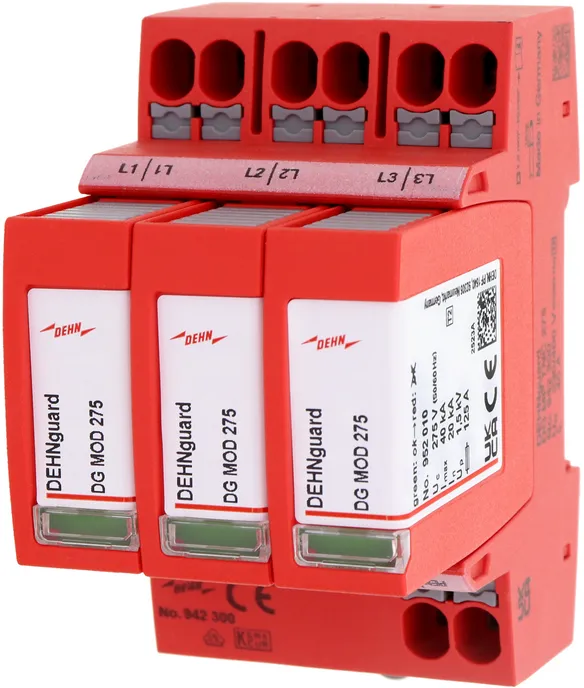

Descargador de sobretensiones DEHNguard MP TNC 275
de 3 polos, modular y enchufable
Descargador de sobretensiones con
doble borne de conexión Push-in apto para
conexión en paralelo y cableado de paso
para redes TN-C de 230/400 V, ancho de 3 módulos
con contacto de señalización remota
Descargador tipo 2 + tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC 275
art. no.: 942300
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	KEMA, VDE

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

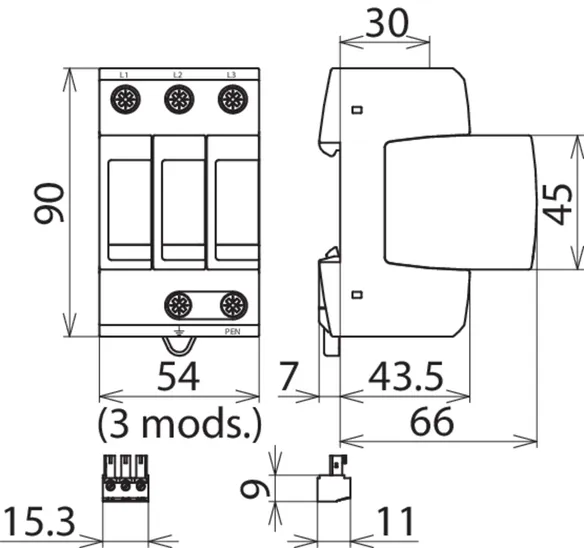

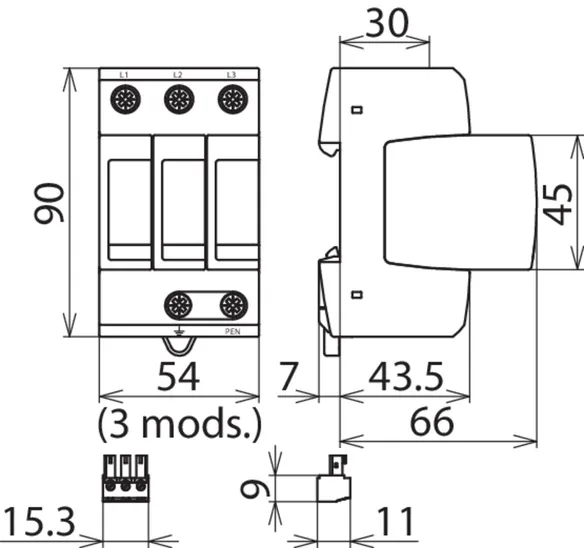

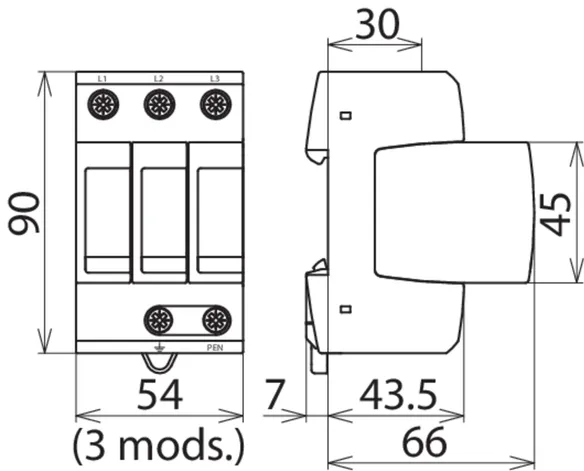

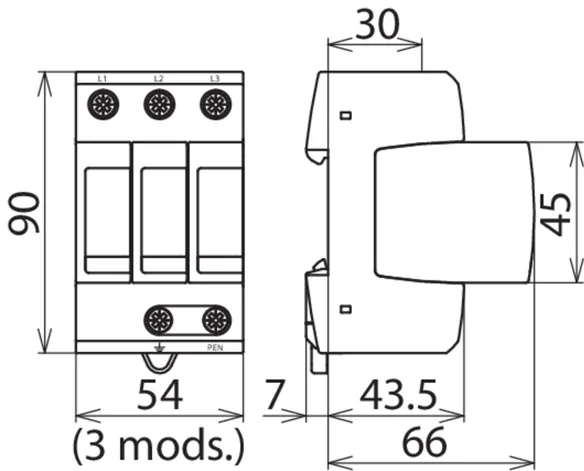

Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE

Se ha añadido el artículo 942300 a favoritos.

Ir a favoritos

El artículo 942300 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942318 DG MP TNC 150 FM

GTIN 4013364495265, N.º de arancel aduanero (EU): 85363030, Peso bruto: 324.71 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

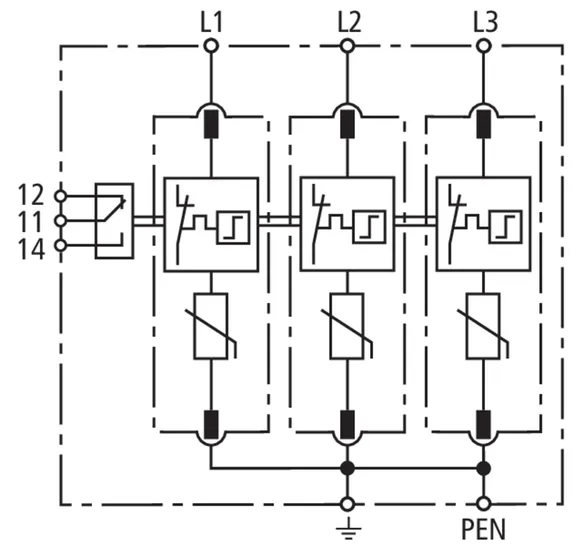

Descargador de sobretensiones DEHNguard MP TNC 150 FM
Descargador de sobretensiones
de 3 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN-C, ancho de 3 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 150 V CA
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC 150 FM
art. no.: 942318
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 208 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 0,7 kV
Nivel de protección con 5 kA (U_P )	≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 942318 a favoritos.

Ir a favoritos

El artículo 942318 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942305 DG MP TNC 275 FM

GTIN 4013364495289, N.º de arancel aduanero (EU): 85363030, Peso bruto: 323.13 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

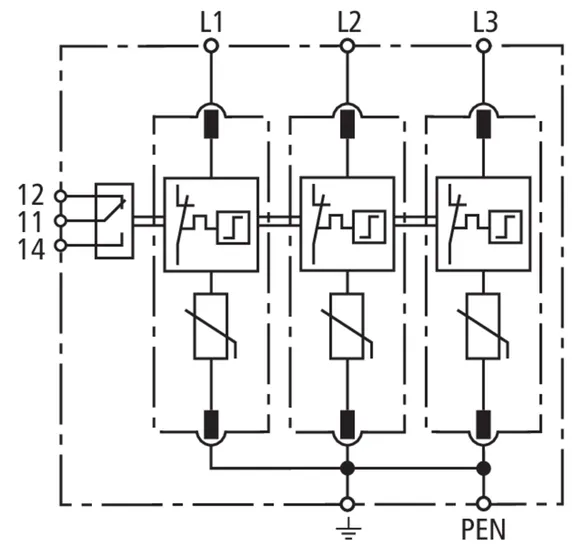

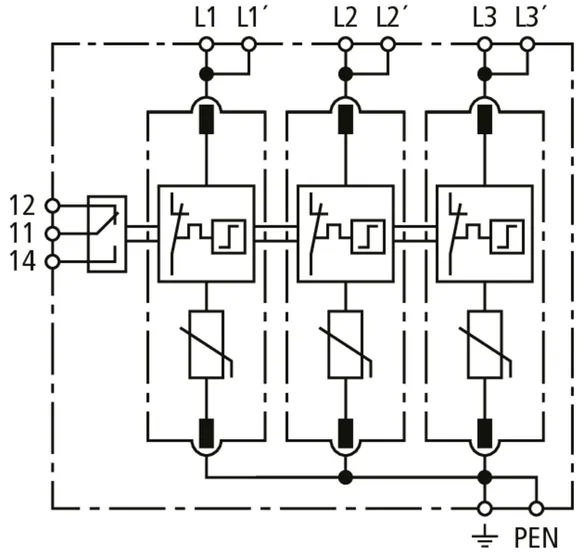

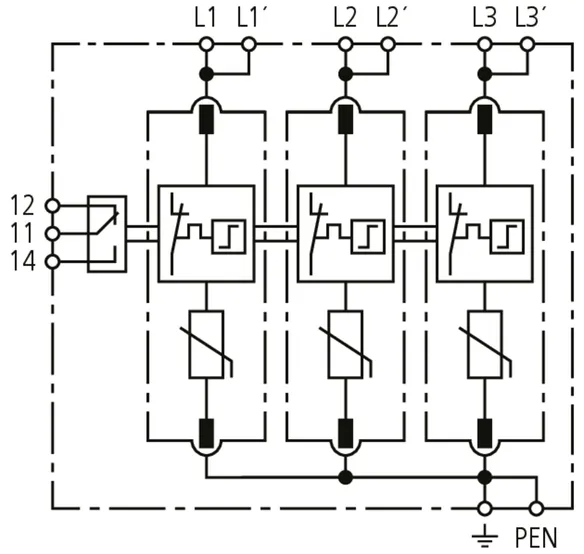

Descargador de sobretensiones DEHNguard MP TNC 275 FM
Descargador de sobretensiones
de 3 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN-C de 230/400 V, ancho de 3 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC 275 FM
art. no.: 942305
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 942305 a favoritos.

Ir a favoritos

El artículo 942305 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942319 DG MP TNC 385 FM

GTIN 4013364495296, N.º de arancel aduanero (EU): 85363030, Peso bruto: 324.71 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

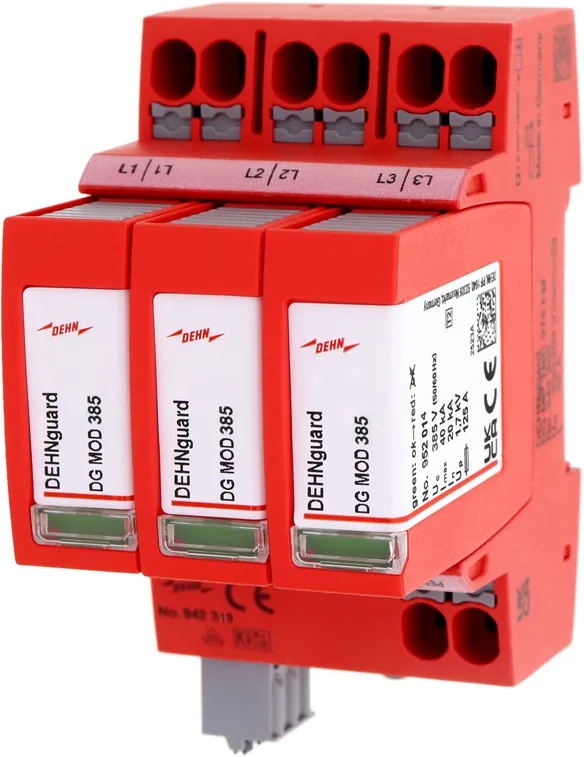

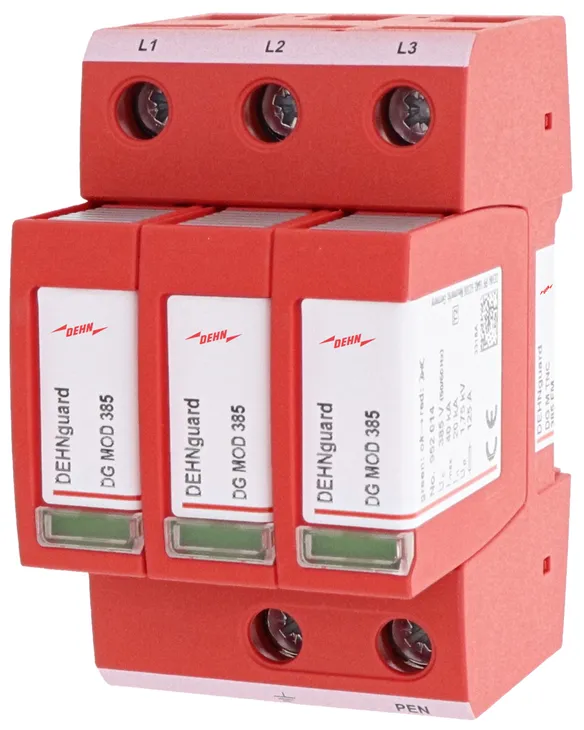

Descargador de sobretensiones DEHNguard MP TNC 385 FM
Descargador de sobretensiones
de 3 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN-C, ancho de 3 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC 385 FM
art. no.: 942319
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,75 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 1,75 kV
Nivel de protección con 5 kA (U_P )	≤ 1,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 942319 a favoritos.

Ir a favoritos

El artículo 942319 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

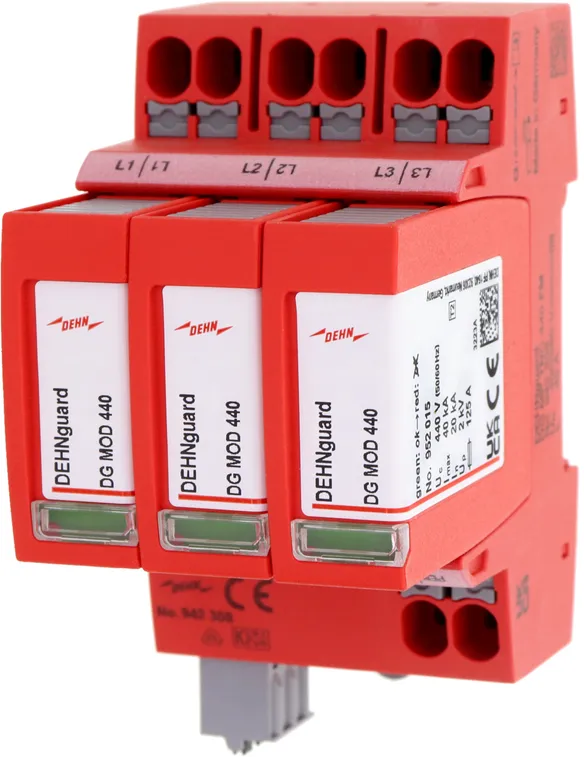

N.º art. 942308 DG MP TNC 440 FM

GTIN 4013364495258, N.º de arancel aduanero (EU): 85363030, Peso bruto: 355.78 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

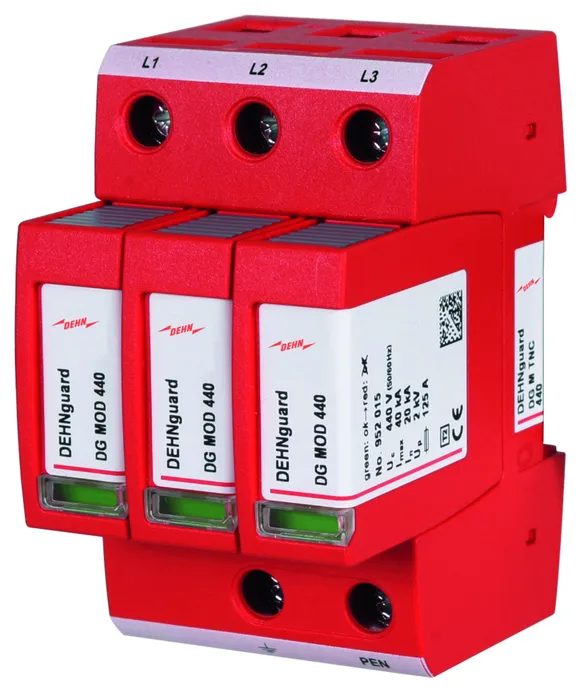

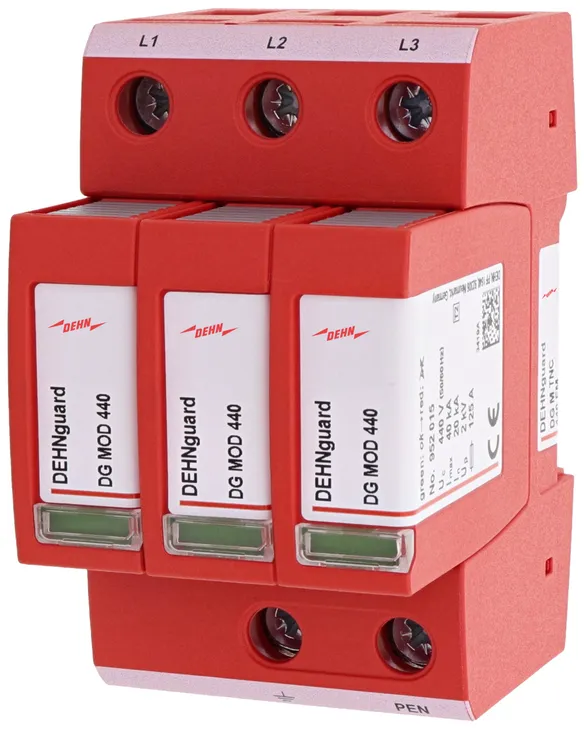

Descargador de sobretensiones DEHNguard MP TNC 440 FM
Descargador de sobretensiones
de 3 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN-C de 400/690 V, ancho de 3 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 440 V CA
Nivel de protección: <= 2 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC 440 FM
art. no.: 942308
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 2 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	400 / 690 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 2 kV
Nivel de protección con 5 kA (U_P )	≤ 1,7 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	580 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	765 V / 120 min – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 942308 a favoritos.

Ir a favoritos

El artículo 942308 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

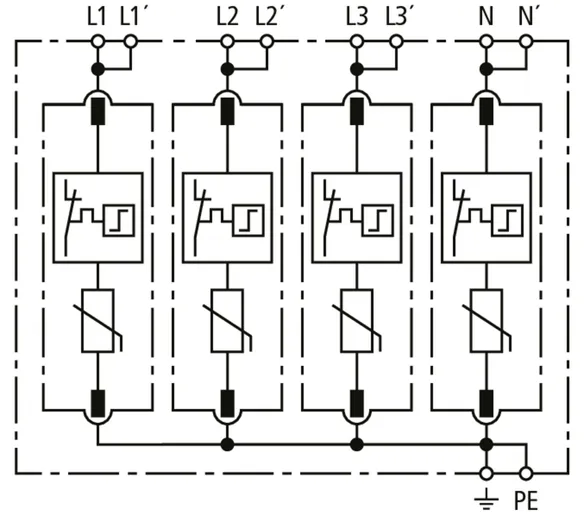

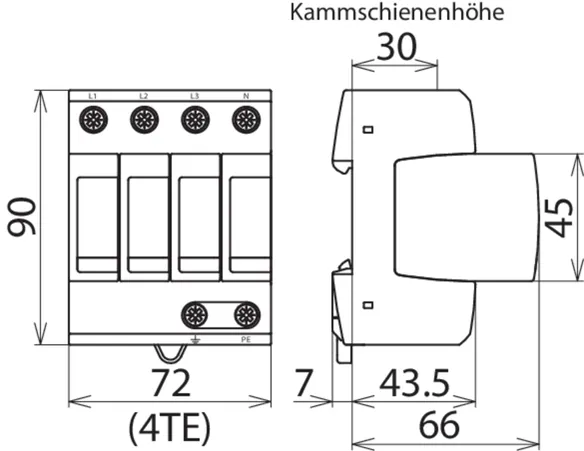

N.º art. 942400 DG MP TNS 275

GTIN 4013364484115, N.º de arancel aduanero (EU): 85363030, Peso bruto: 407.53 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

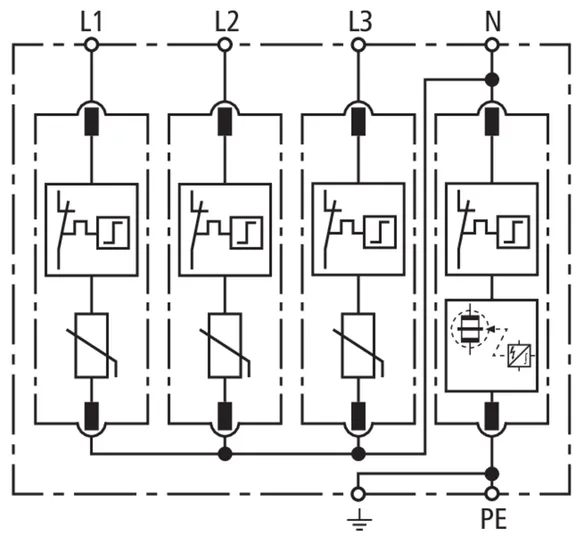

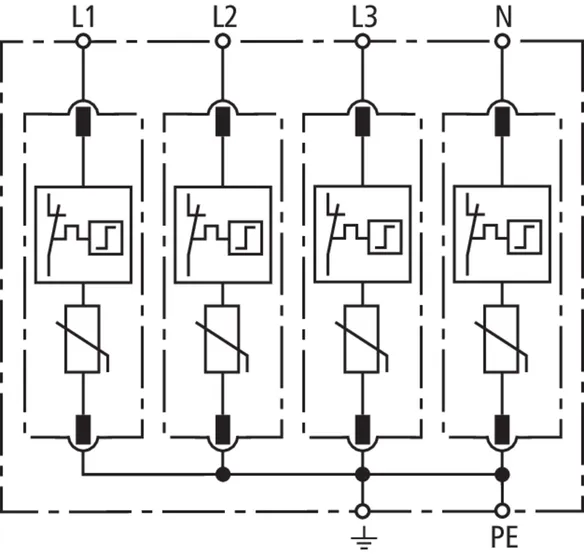

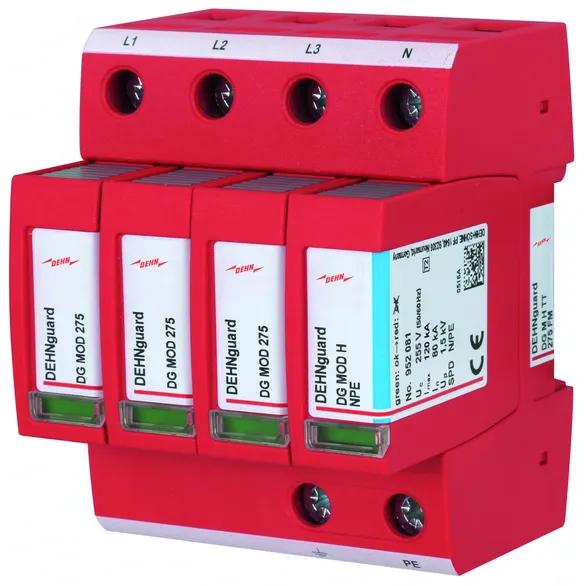

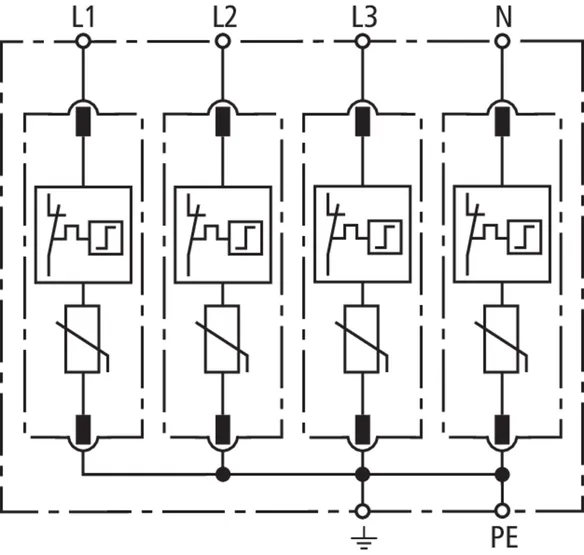

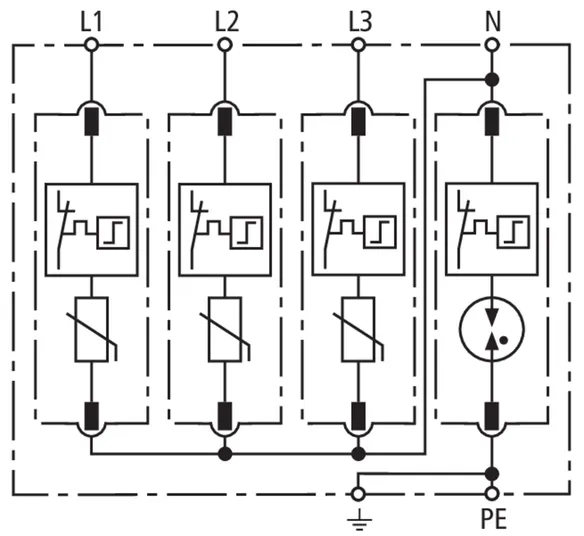

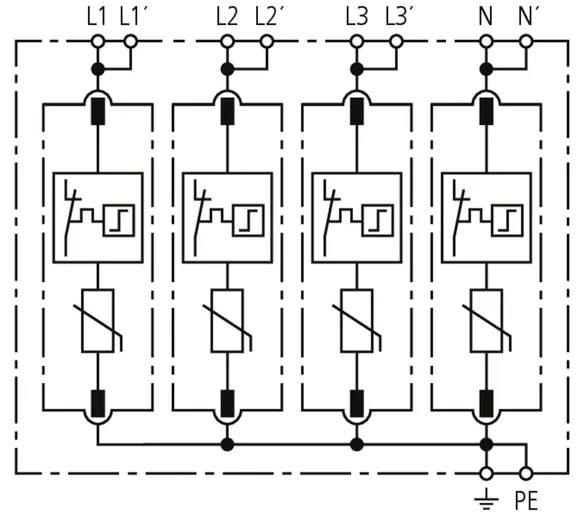

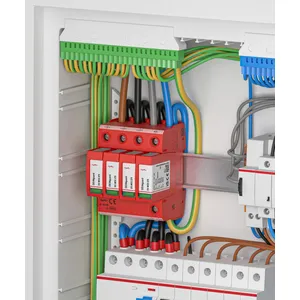

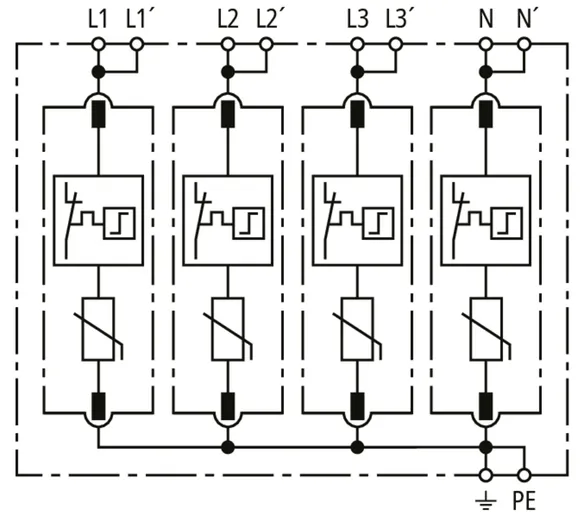

Descargador de sobretensiones DEHNguard MP TNS 275
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 4 módulos
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNS 275
art. no.: 942400
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE

Se ha añadido el artículo 942400 a favoritos.

Ir a favoritos

El artículo 942400 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

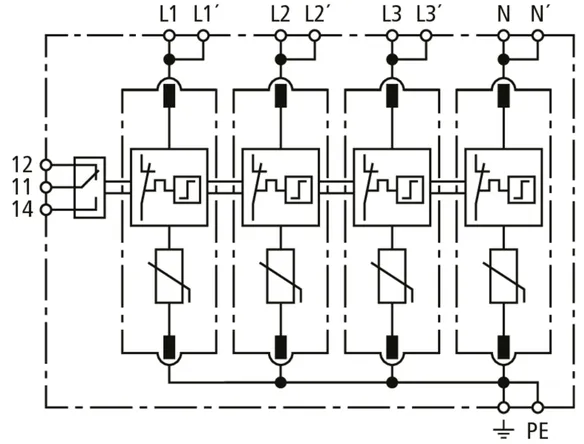

N.º art. 942408 DG MP TNS 150 FM

GTIN 4013364484863, N.º de arancel aduanero (EU): 85363030, Peso bruto: 385.91 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

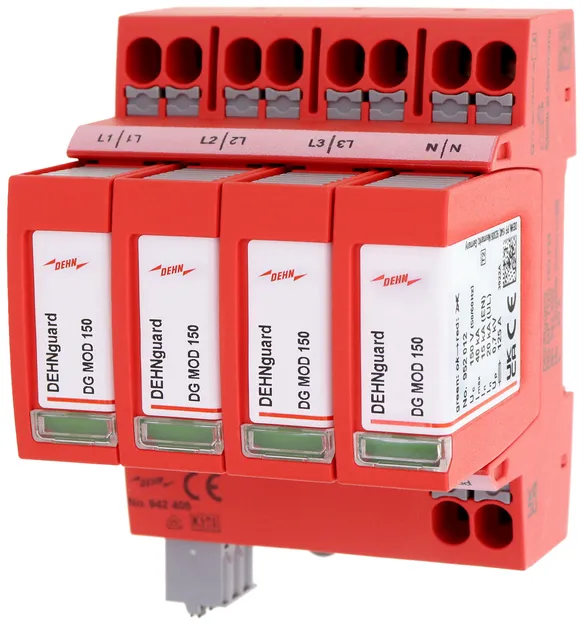

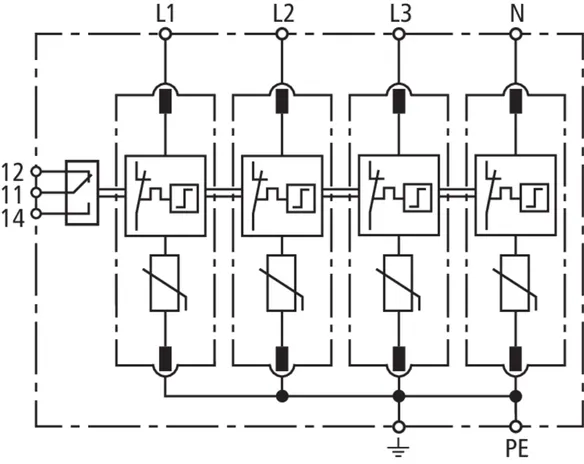

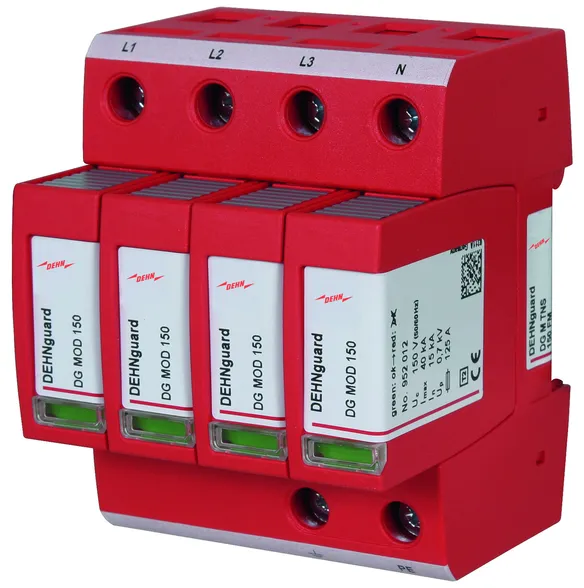

Descargador de sobretensiones DEHNguard MP TNS 150 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 150 V CA
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNS 150 FM
art. no.: 942408
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 208 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 942408 a favoritos.

Ir a favoritos

El artículo 942408 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

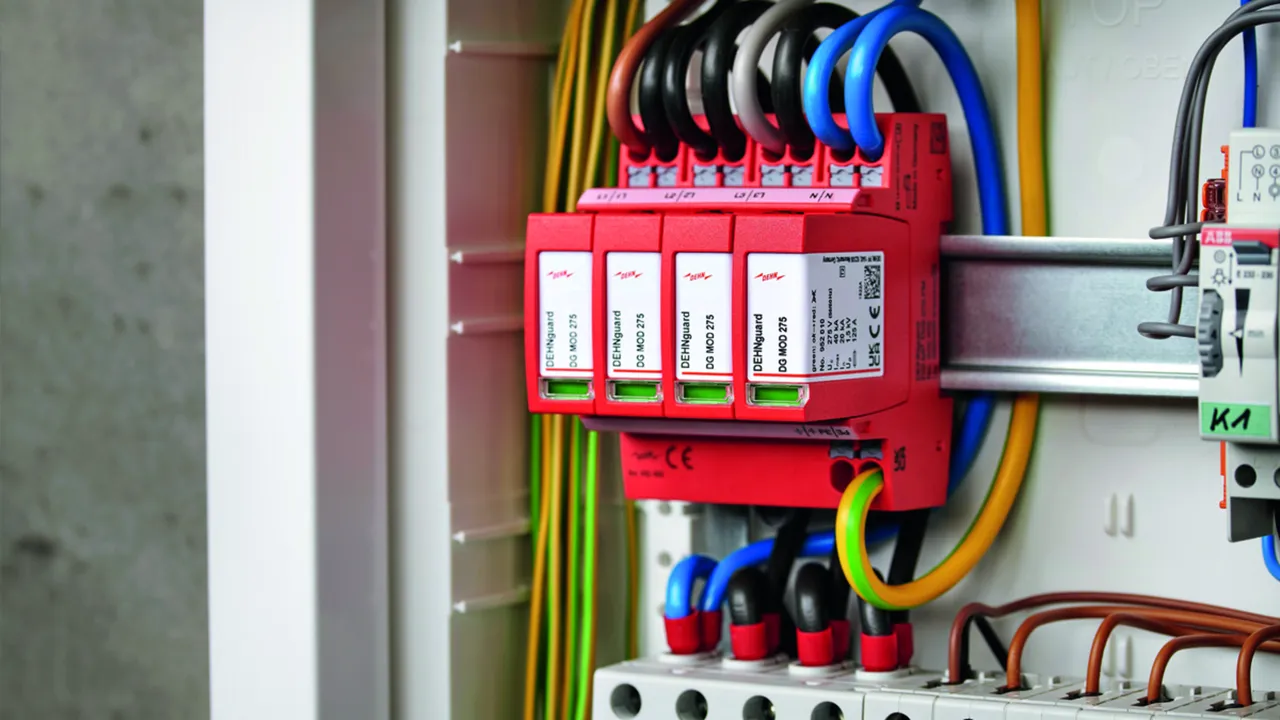

N.º art. 942405 DG MP TNS 275 FM

GTIN 4013364477124, N.º de arancel aduanero (EU): 85363030, Peso bruto: 350.91 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

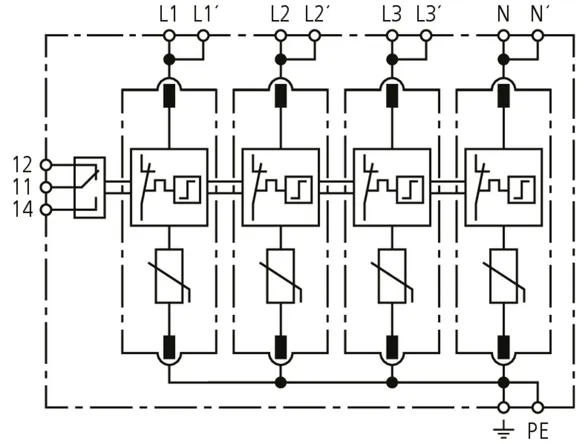

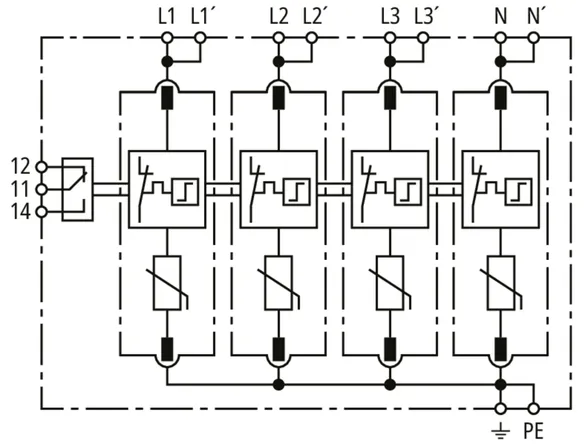

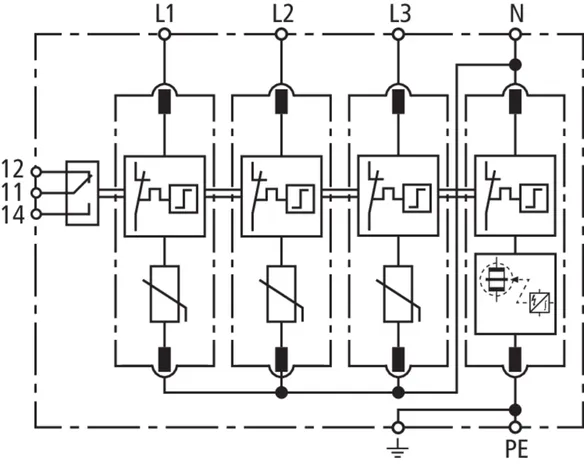

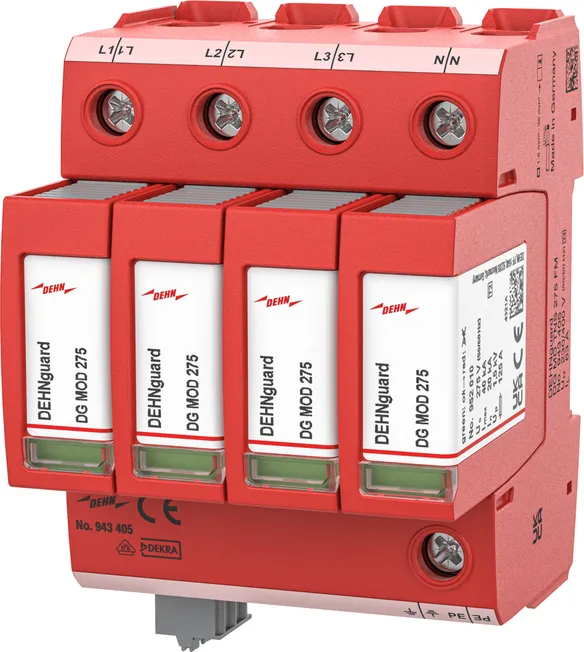

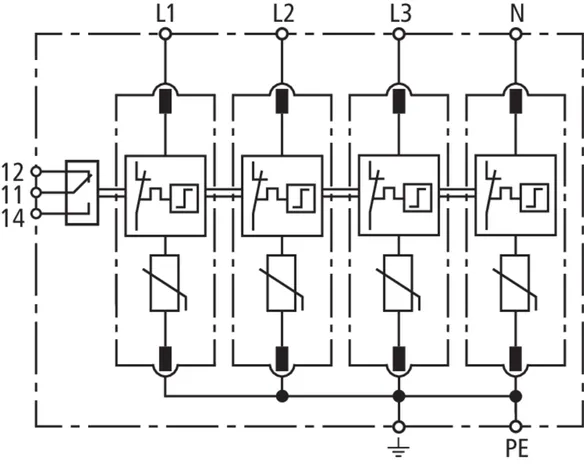

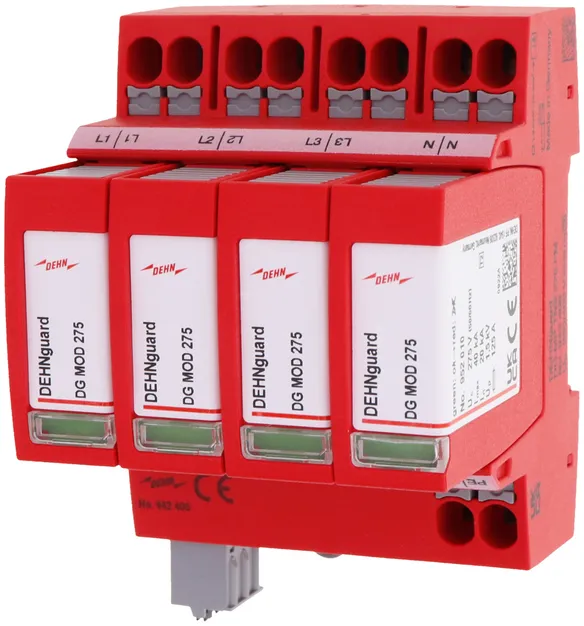

Descargador de sobretensiones DEHNguard MP TNS 275 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

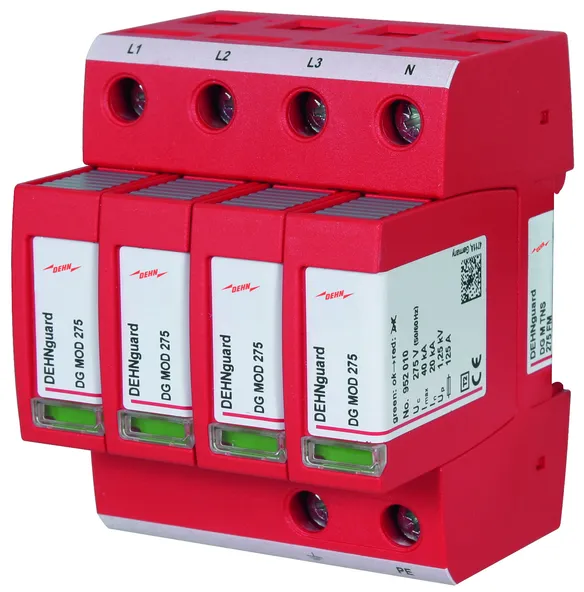

Producto DEHN
Tipo: DG MP TNS 275 FM
art. no.: 942405
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

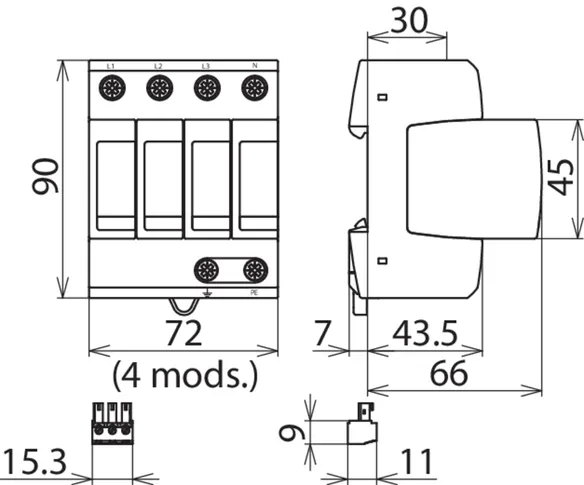

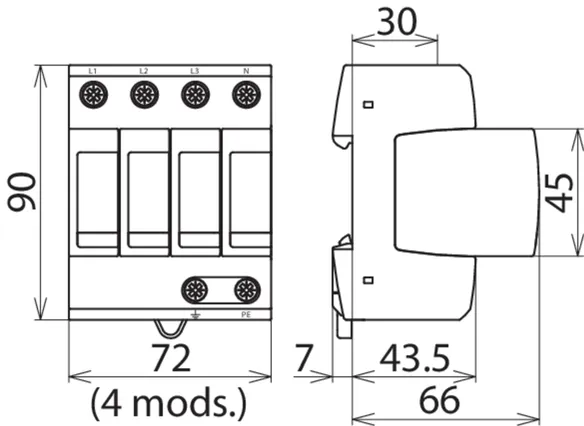

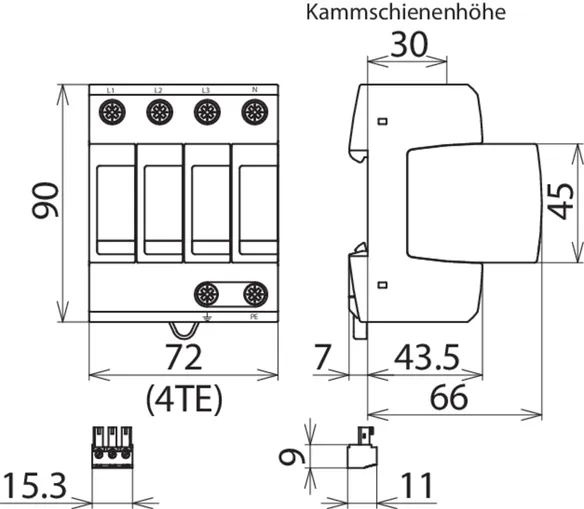

Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 942405 a favoritos.

Ir a favoritos

El artículo 942405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942409 DG MP TNS 385 FM

GTIN 4013364484832, N.º de arancel aduanero (EU): 85363030, Peso bruto: 441.67 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

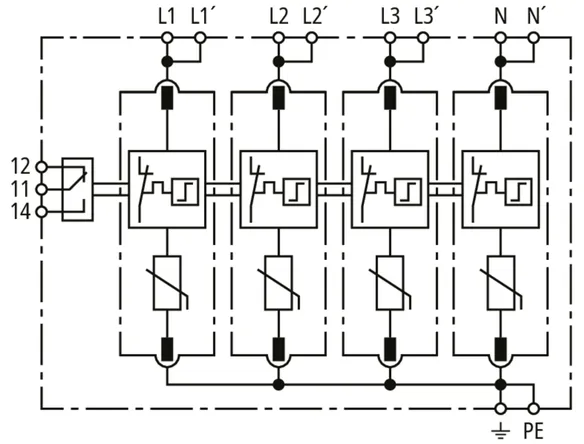

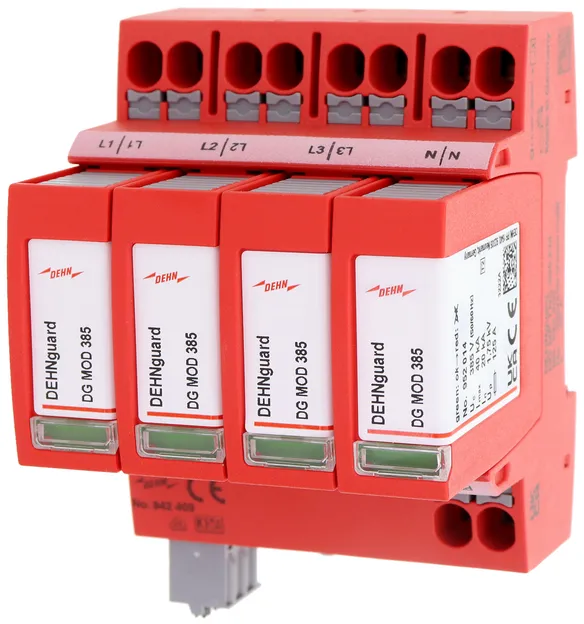

Descargador de sobretensiones DEHNguard MP TNS 385 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNS 385 FM
art. no.: 942409
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

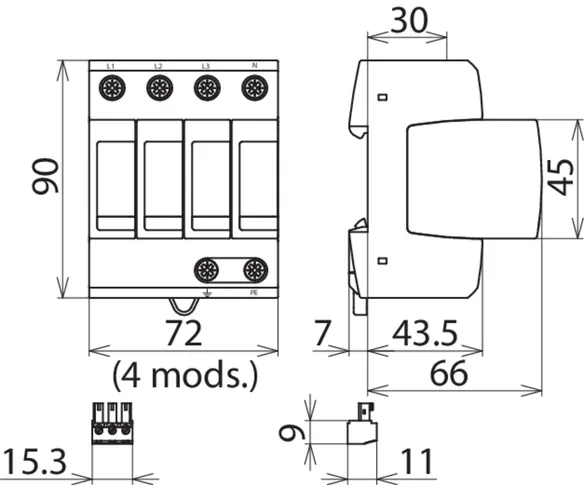

Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 942409 a favoritos.

Ir a favoritos

El artículo 942409 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942310 DG MP TT 275

GTIN 4013364484108, N.º de arancel aduanero (EU): 85363030, Peso bruto: 343.84 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

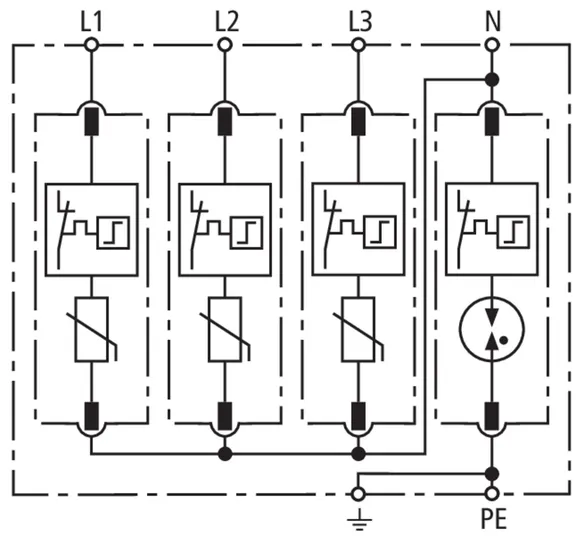

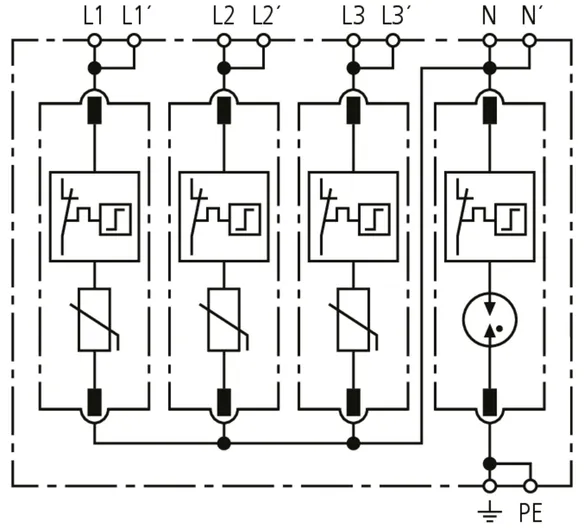

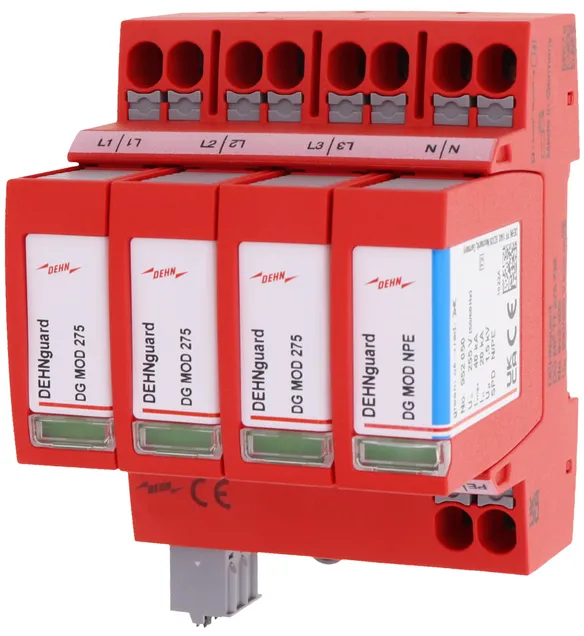

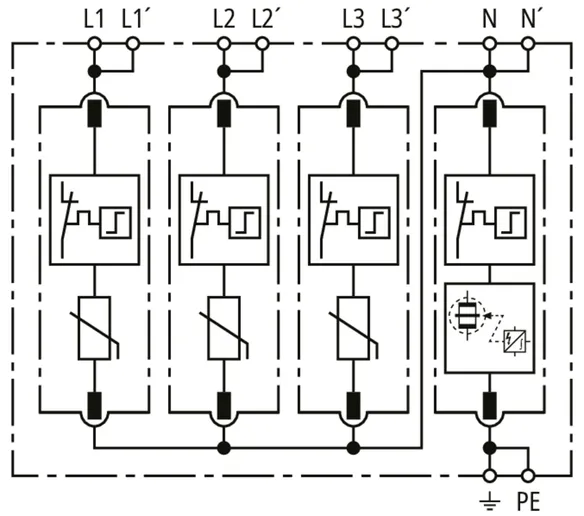

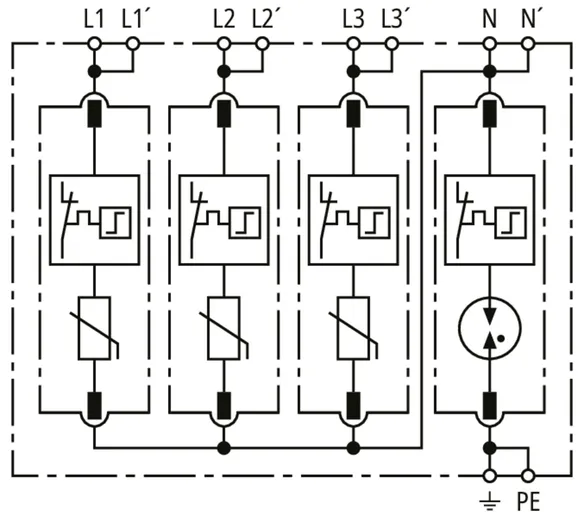

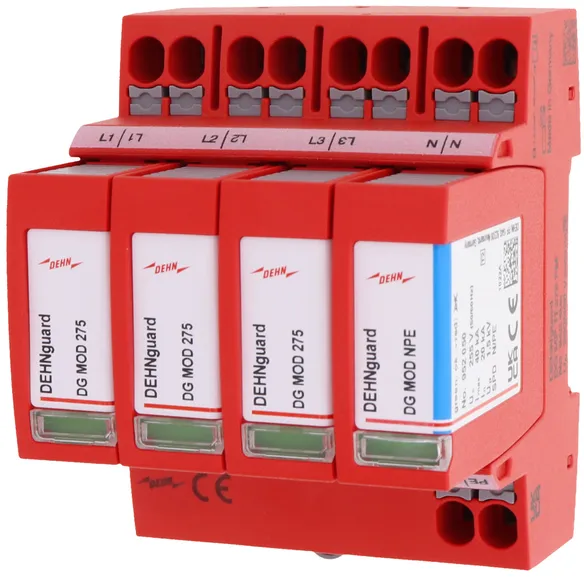

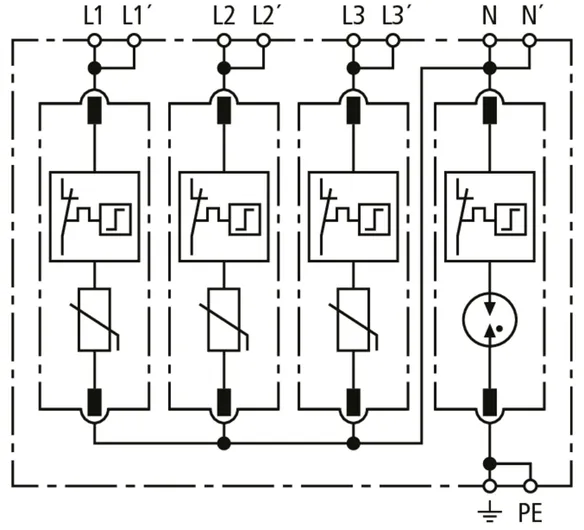

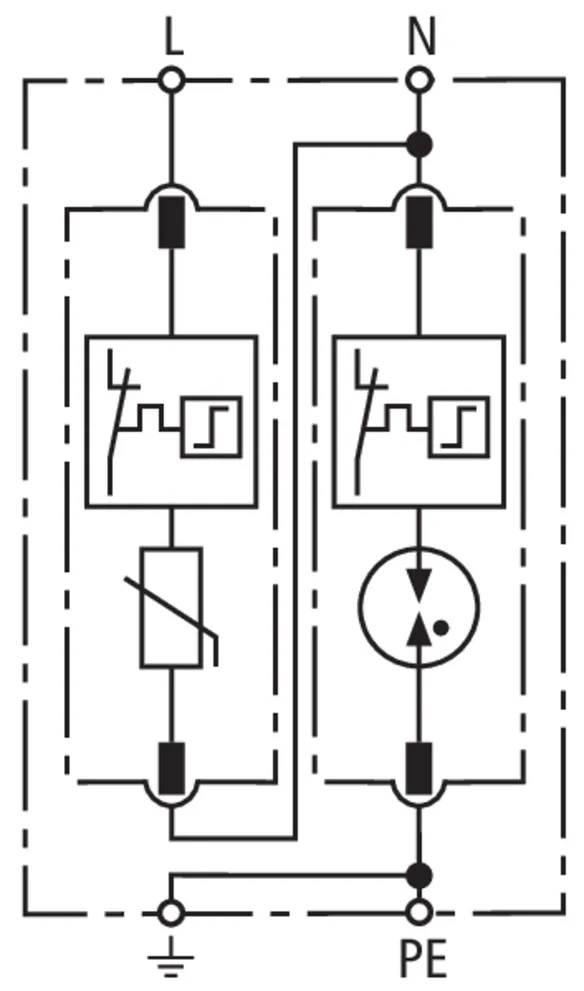

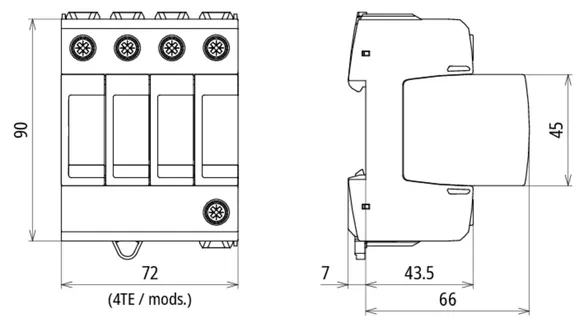

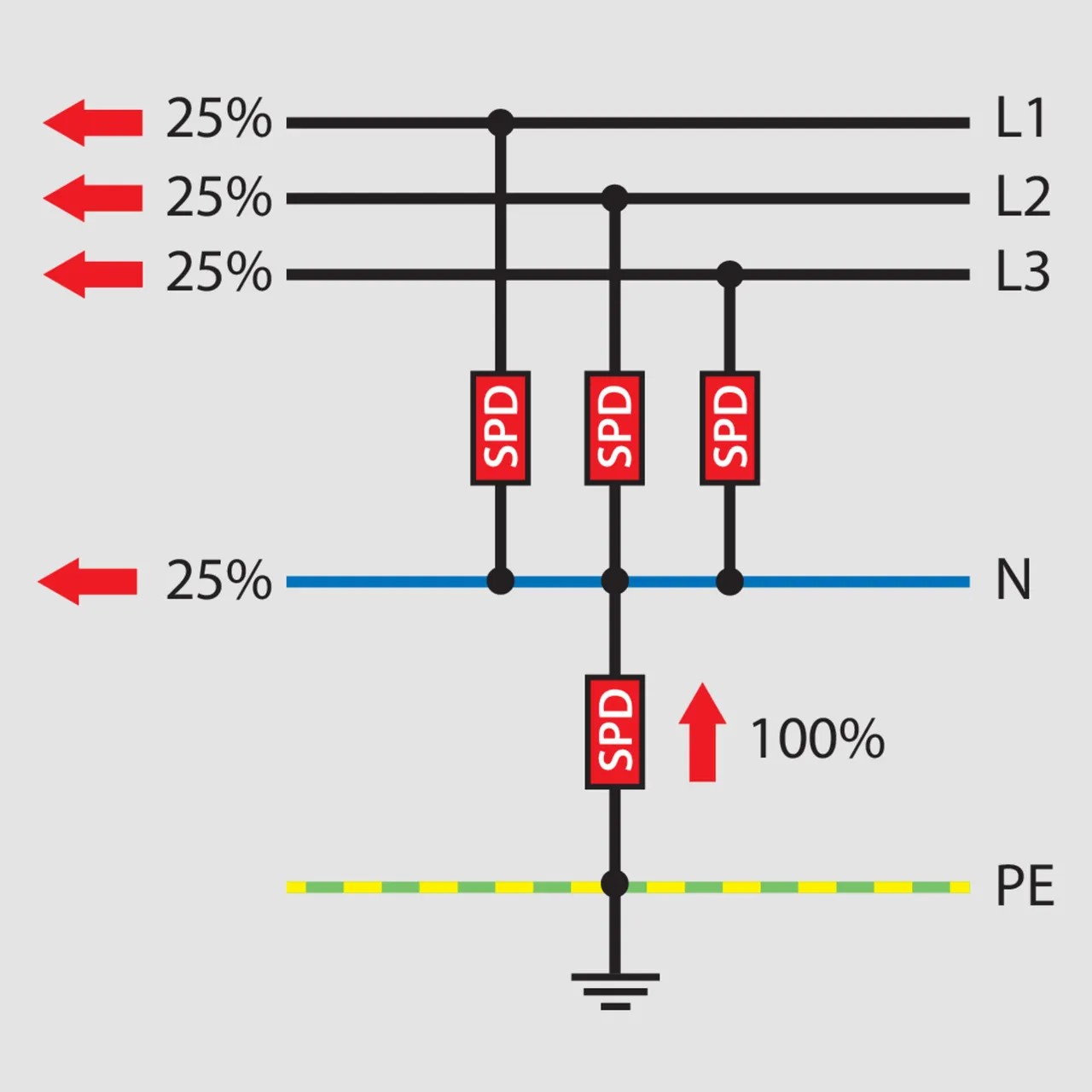

Descargador de sobretensiones DEHNguard MP TT 275
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 275
art. no.: 942310
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942310 a favoritos.

Ir a favoritos

El artículo 942310 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

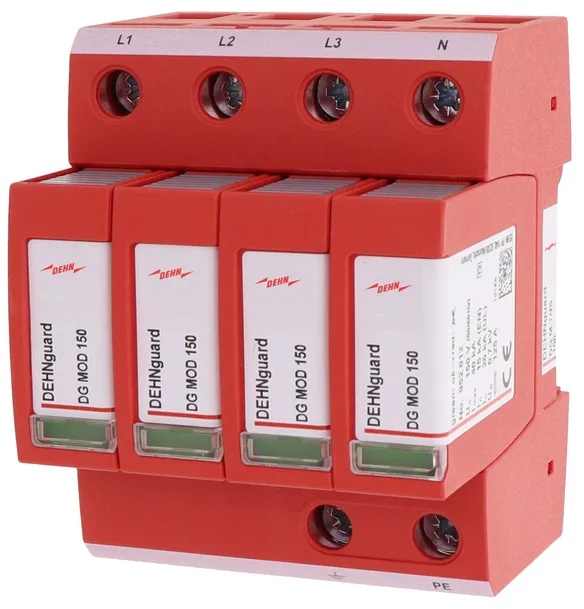

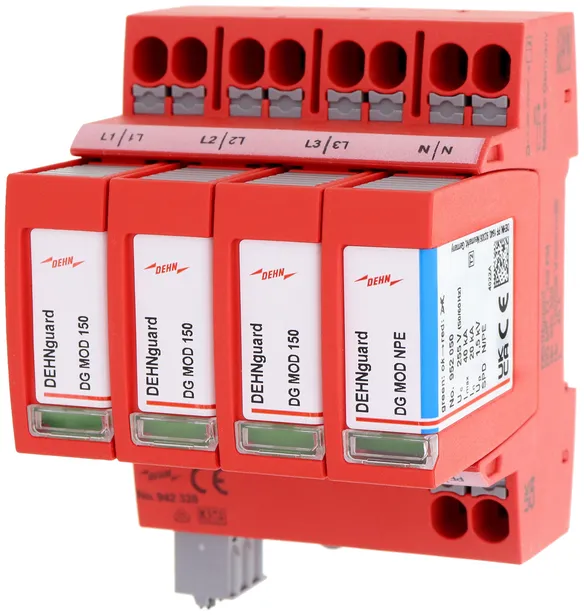

N.º art. 942328 DG MP TT 150 FM

GTIN 4013364484856, N.º de arancel aduanero (EU): 85363030, Peso bruto: 388.86 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

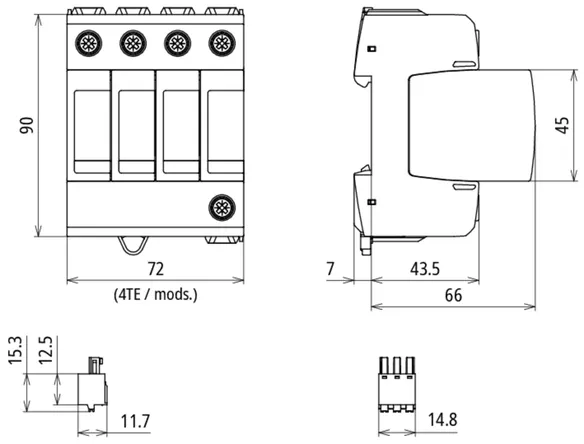

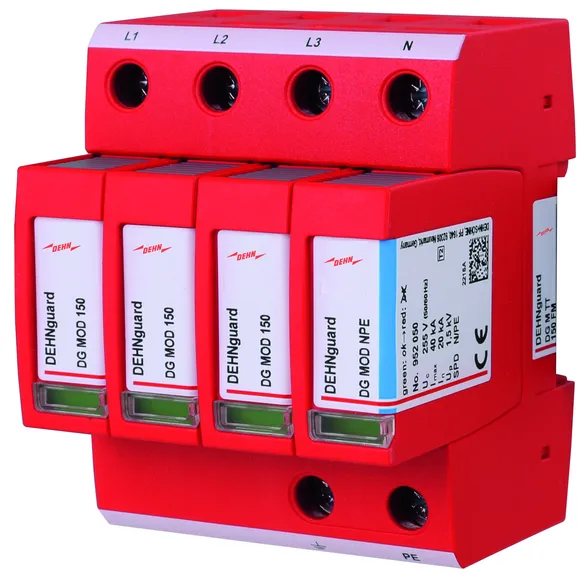

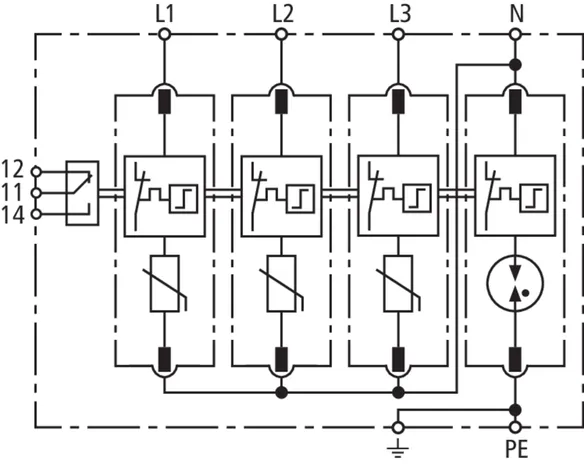

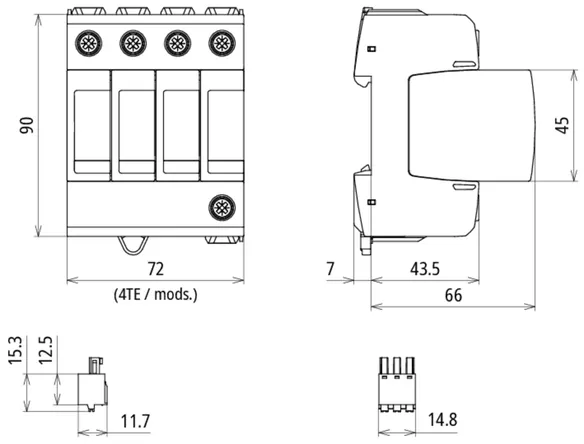

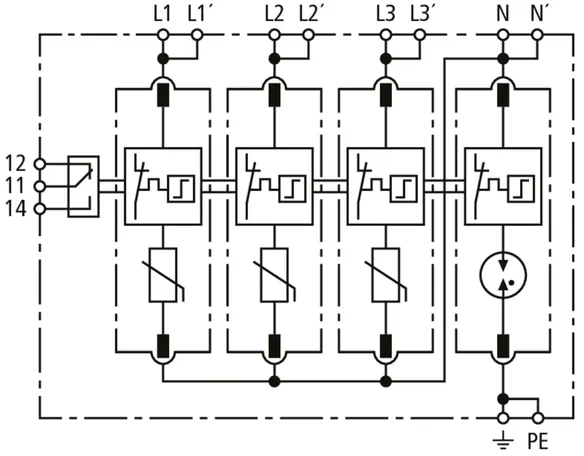

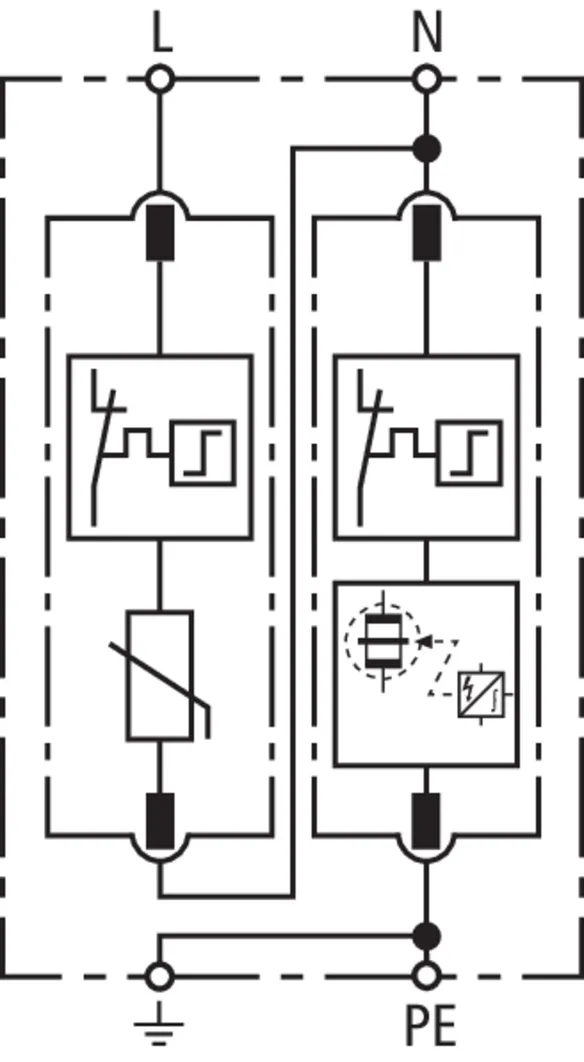

Descargador de sobretensiones DEHNguard MP TT 275 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 150 V CA
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 150 FM
art. no.: 942328
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	15 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 208 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	150 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	15 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	230 V / 120 min – fallo de seguridad
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942328 a favoritos.

Ir a favoritos

El artículo 942328 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942315 DG MP TT 275 FM

GTIN 4013364477162, N.º de arancel aduanero (EU): 85363030, Peso bruto: 346.63 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

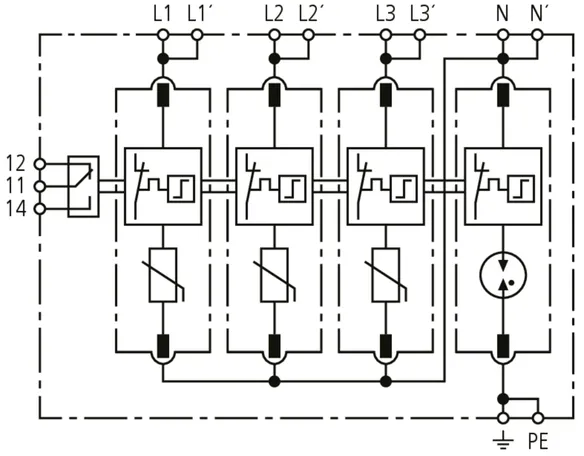

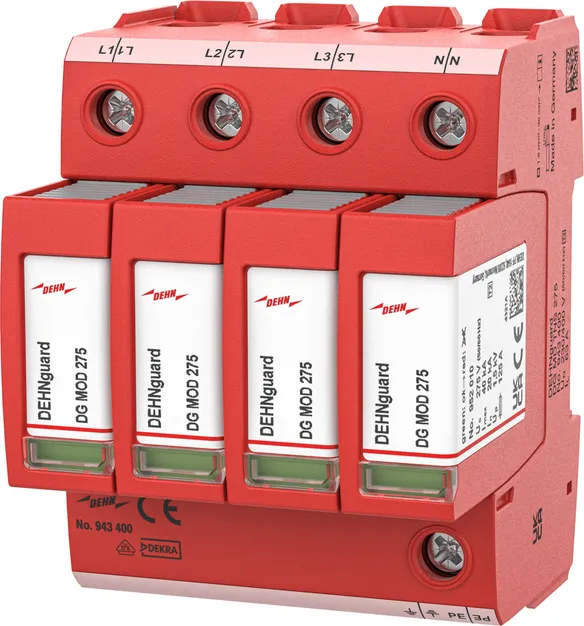

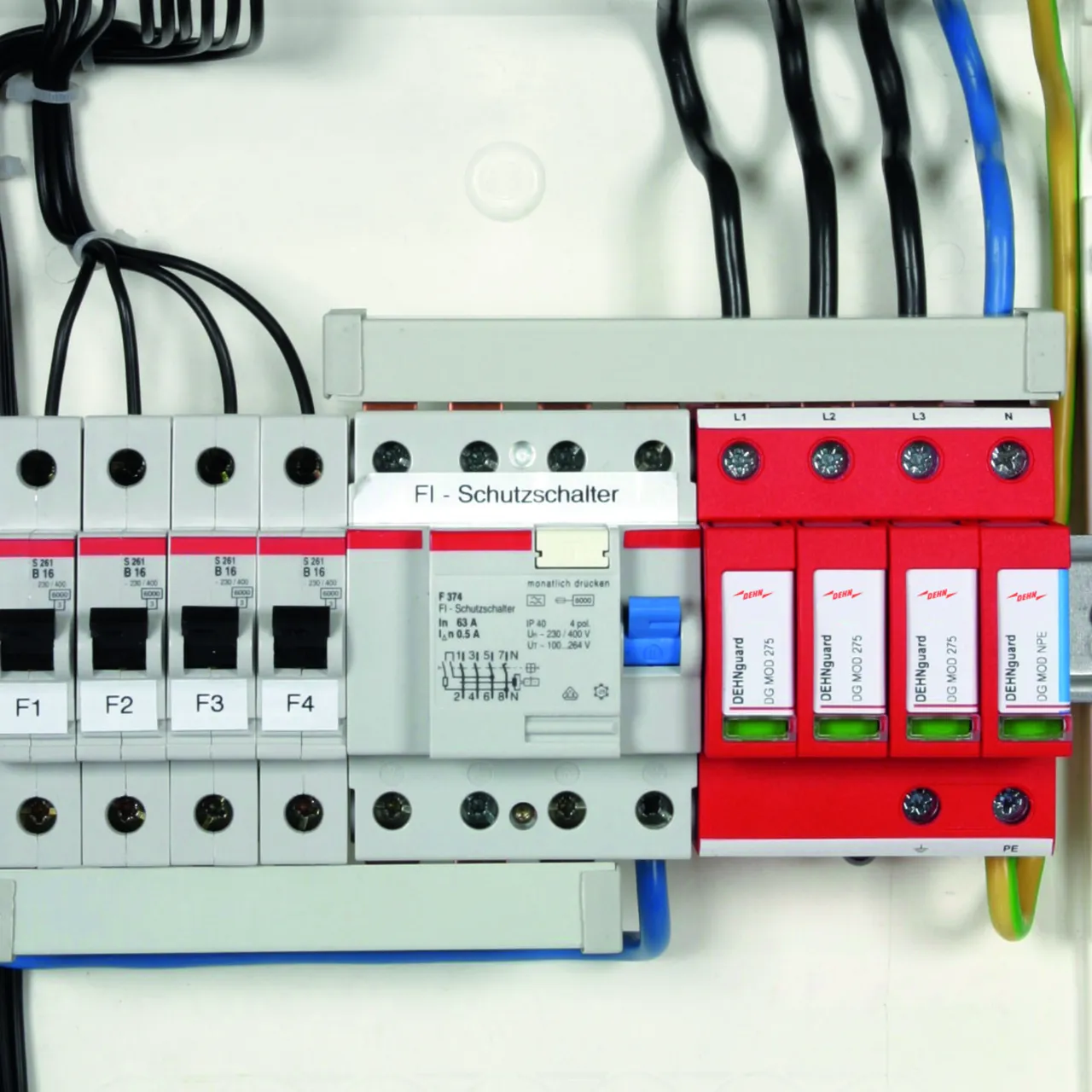

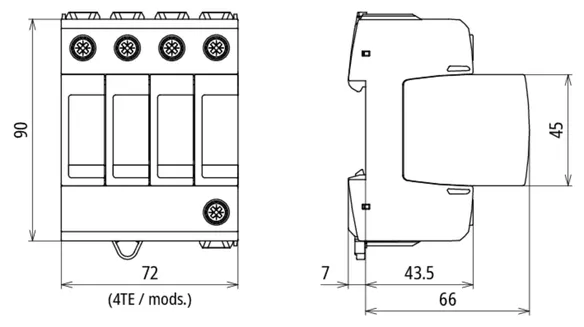

Descargador de sobretensiones DEHNguard MP TT 275 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 275 FM
art. no.: 942315
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942315 a favoritos.

Ir a favoritos

El artículo 942315 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942325 DG MP TT 320 FM

GTIN 4013364484849, N.º de arancel aduanero (EU): 85363030, Peso bruto: 418.85 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

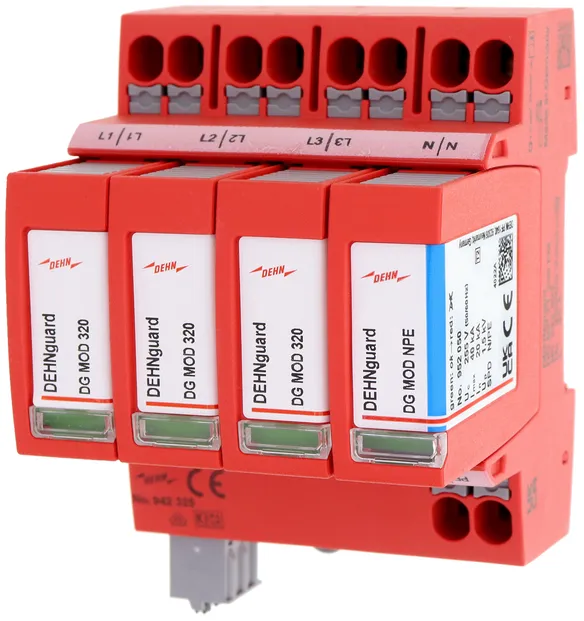

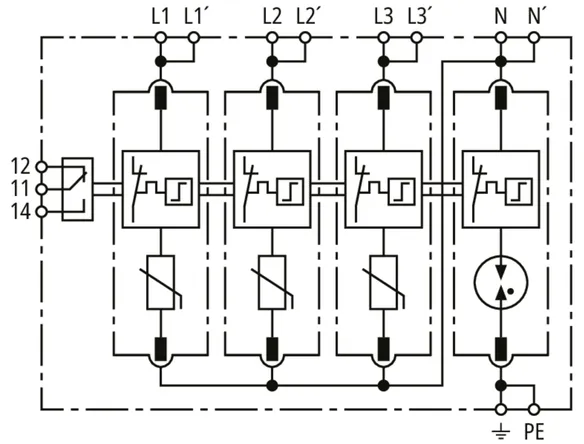

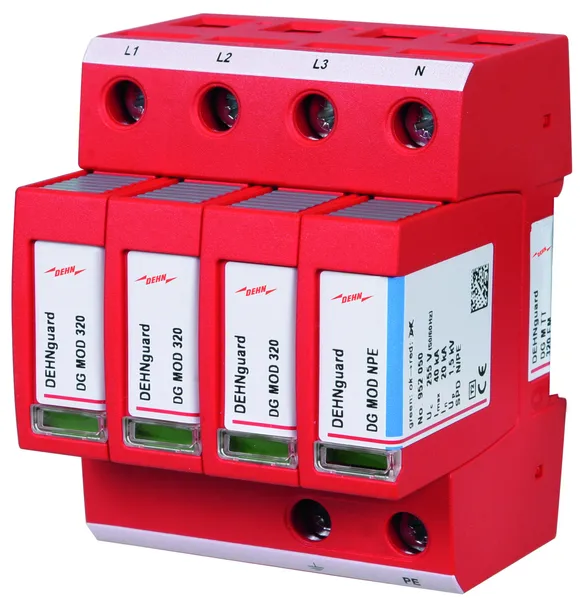

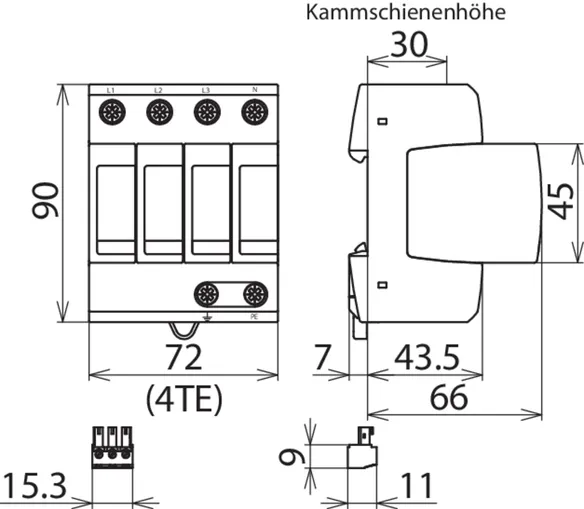

Descargador de sobretensiones DEHNguard MP TT 320 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 320 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 320 FM
art. no.: 942325
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942325 a favoritos.

Ir a favoritos

El artículo 942325 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942317 DG MP TT 385 FM

GTIN 4013364484825, N.º de arancel aduanero (EU): 85363030, Peso bruto: 430.48 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

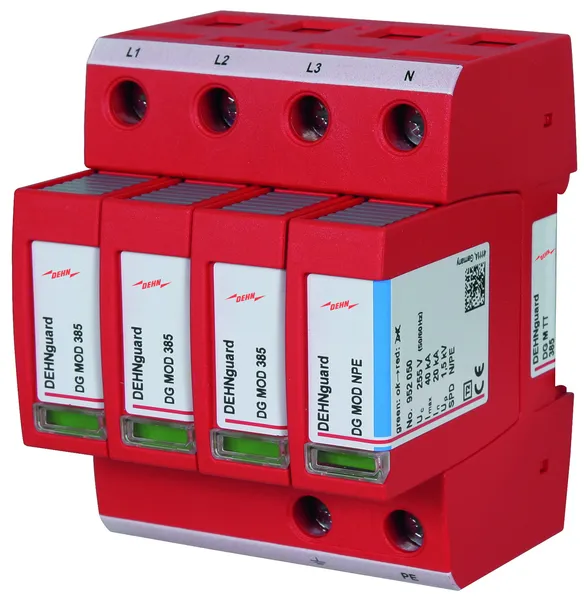

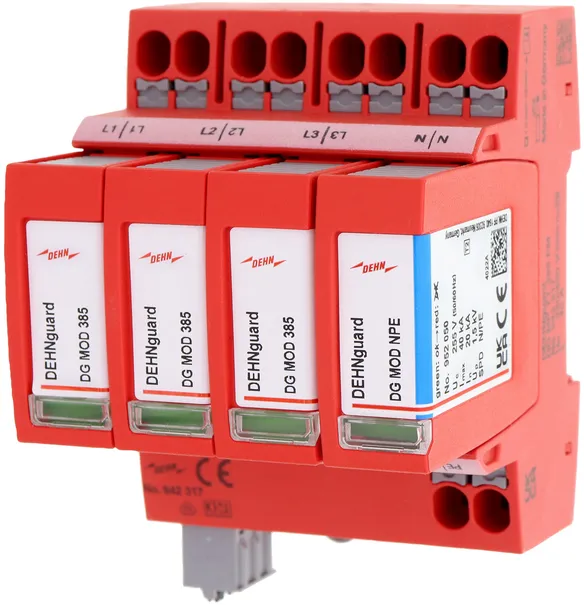

Descargador de sobretensiones DEHNguard MP TT 385 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 385 FM
art. no.: 942317
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942317 a favoritos.

Ir a favoritos

El artículo 942317 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

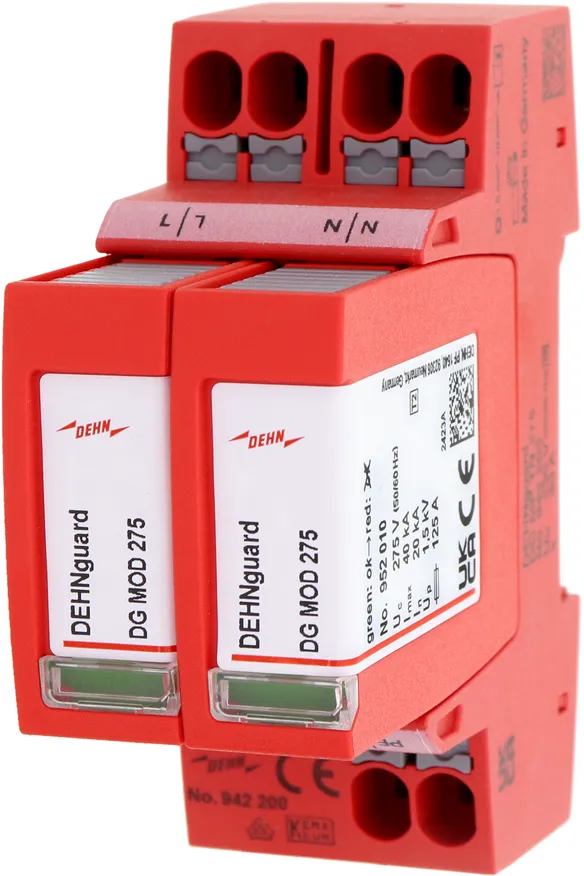

N.º art. 942200 DG MP TN 275

GTIN 4013364495395, N.º de arancel aduanero (EU): 85363030, Peso bruto: 228.88 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

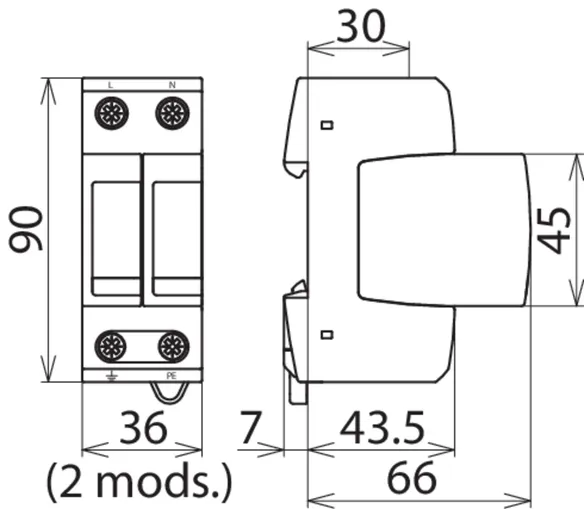

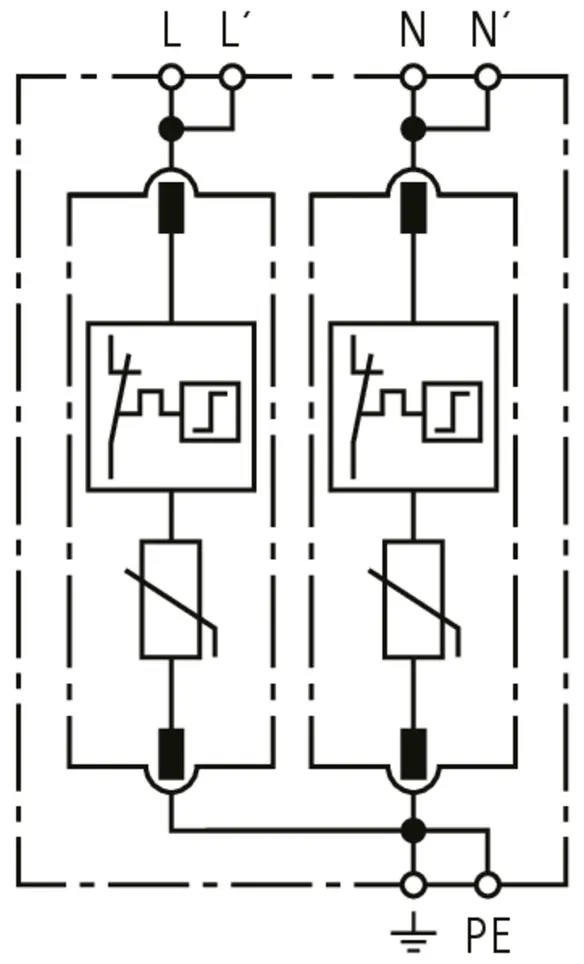

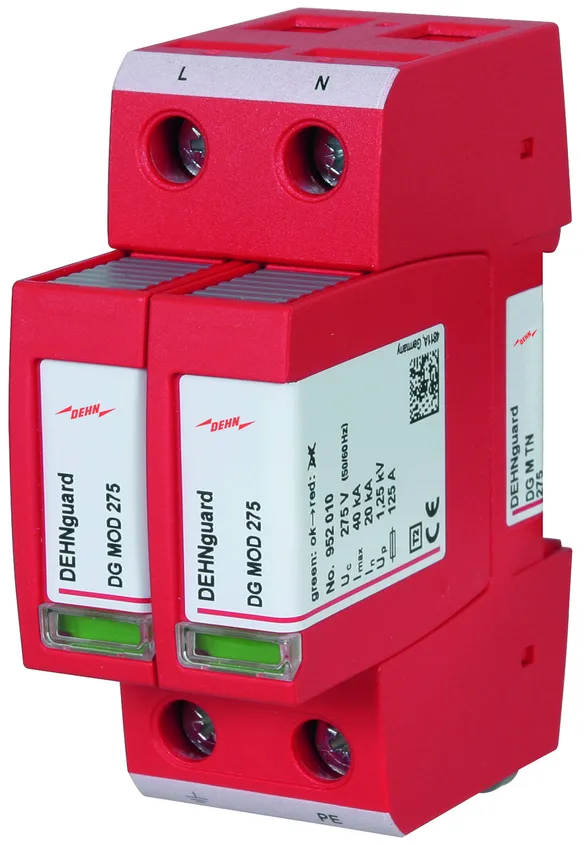

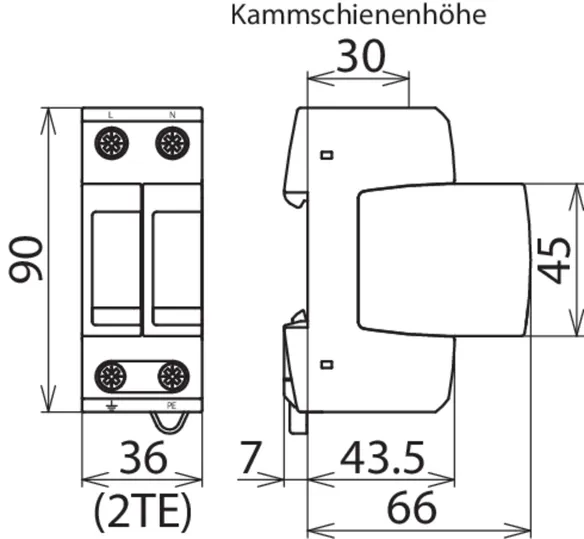

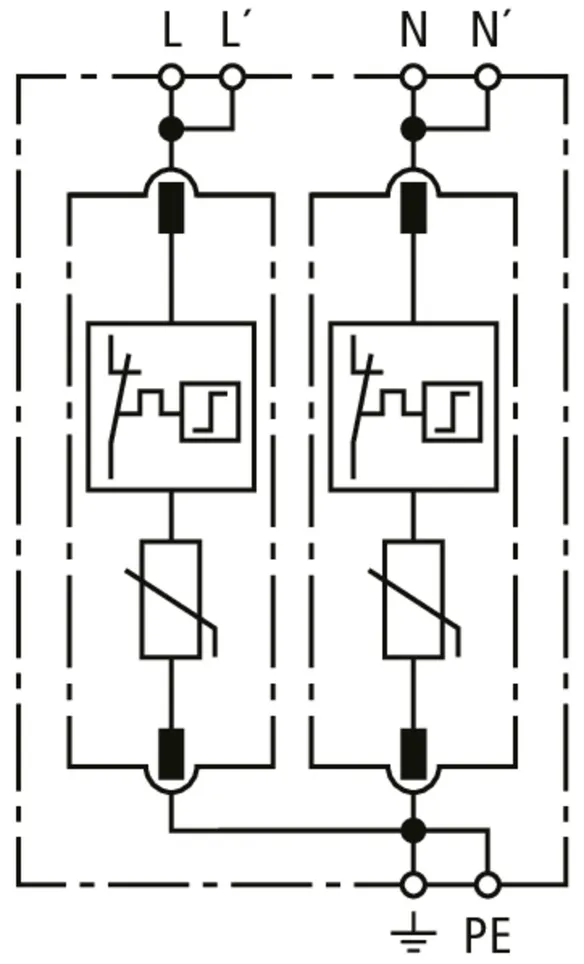

Descargador de sobretensiones DEHNguard MP TNS 275
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes monofásicas TN de 230 V, ancho de 2 módulos
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TN 275
art. no.: 942200
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE

Se ha añadido el artículo 942200 a favoritos.

Ir a favoritos

El artículo 942200 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942207 DG MP TN 150 FM

GTIN 4013364495418, N.º de arancel aduanero (EU): 85363030, Peso bruto: 231.67 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

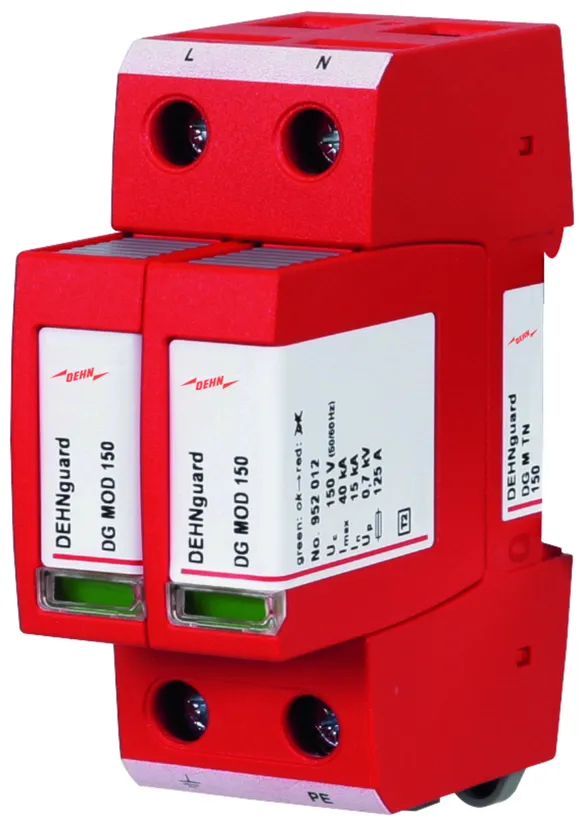

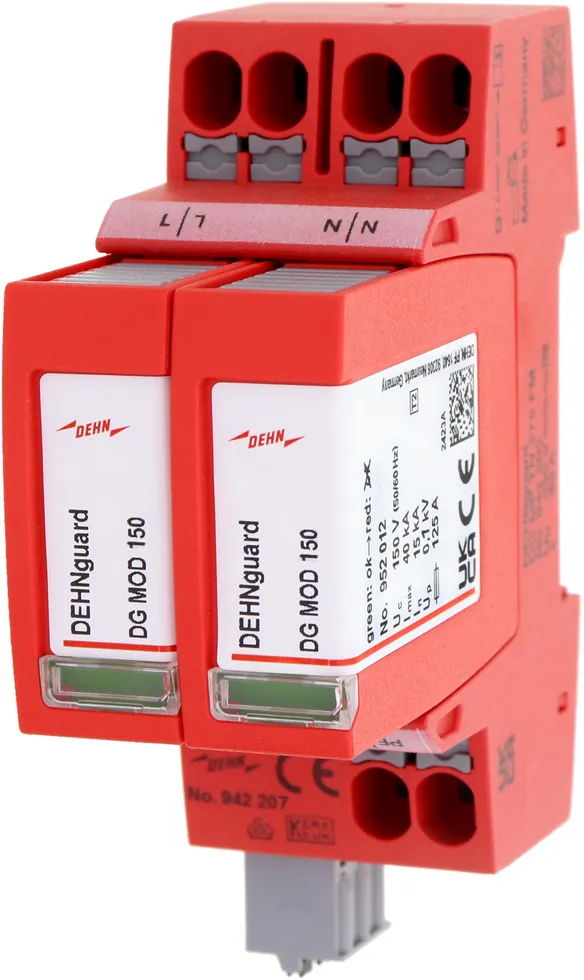

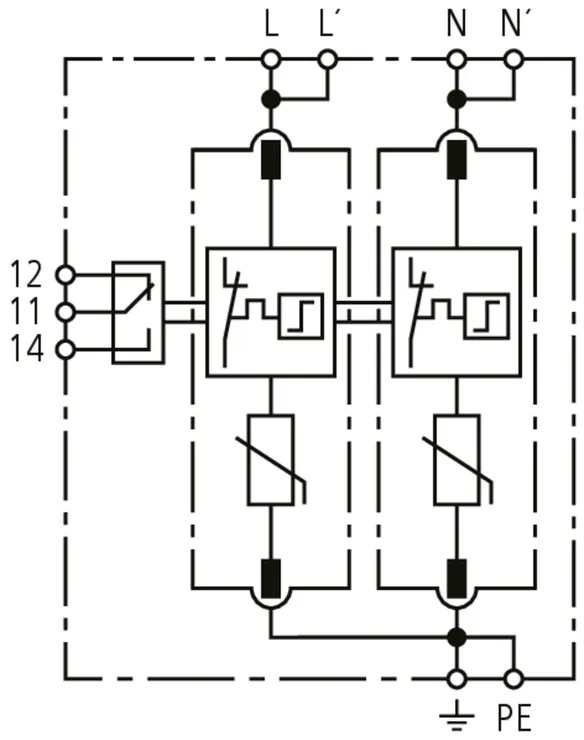

Descargador de sobretensiones DEHNguard MP TN 150 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN monofásicas, ancho de 2 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 150 V CA
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TN 150 FM
art. no.: 942207
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	Contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 942207 a favoritos.

Ir a favoritos

El artículo 942207 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942205 DG MP TN 275 FM

GTIN 4013364495401, N.º de arancel aduanero (EU): 85363030, Peso bruto: 231.32 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

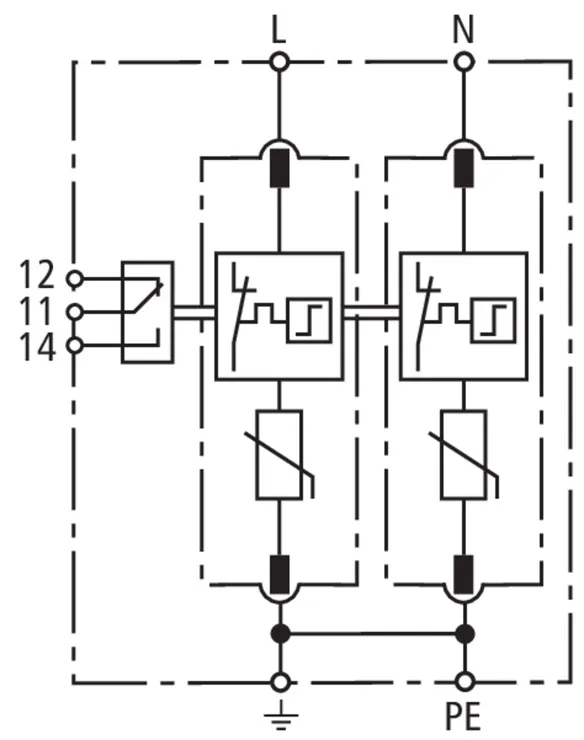

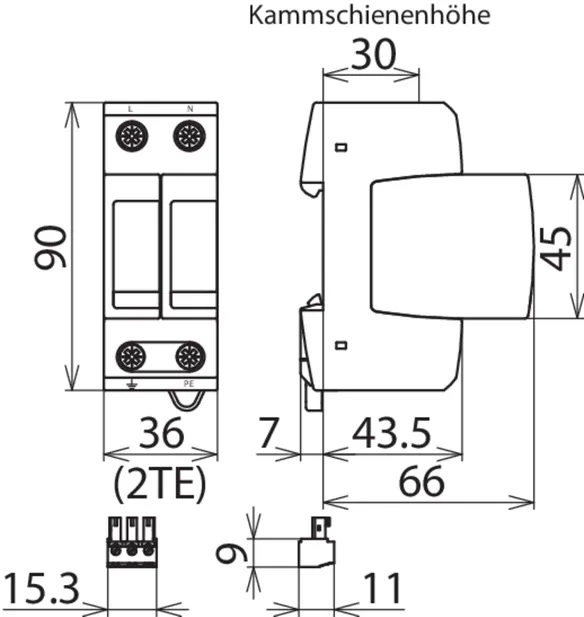

Descargador de sobretensiones DEHNguard MP TN 275 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes monofásicas TN de 230 V, ancho de 2 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TN 275 FM
art. no.: 942205
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	Contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 942205 a favoritos.

Ir a favoritos

El artículo 942205 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942110 DG MP TT 2P 275

GTIN 4013364495326, N.º de arancel aduanero (EU): 85363030, Peso bruto: 220.36 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

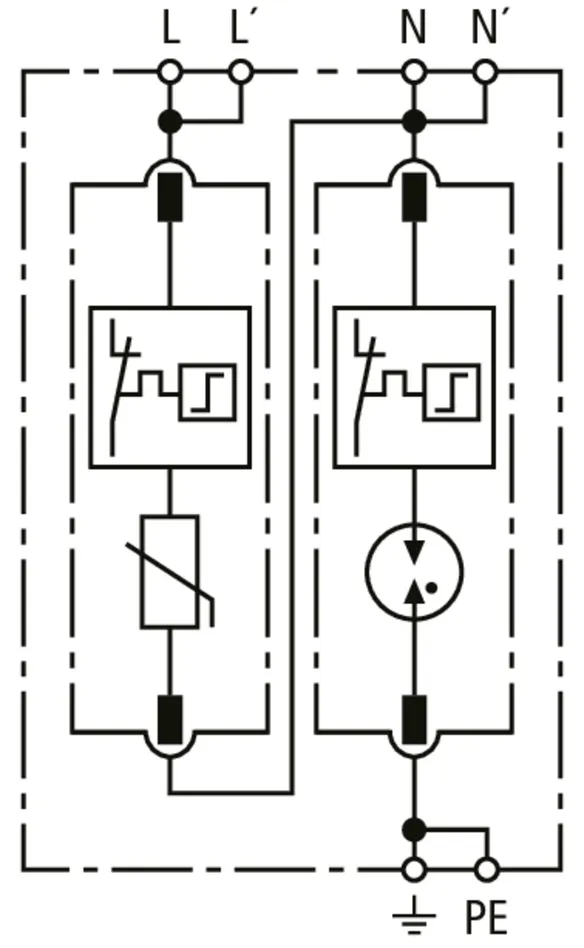

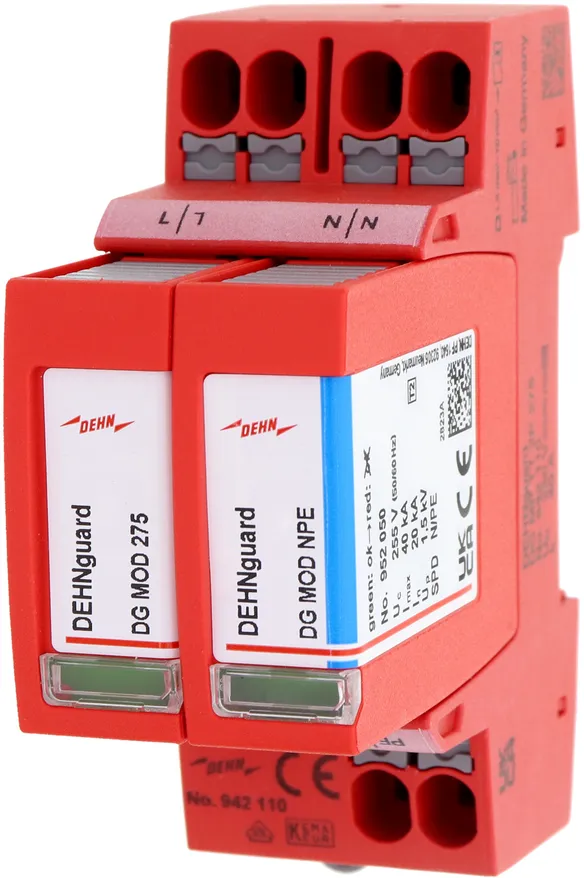

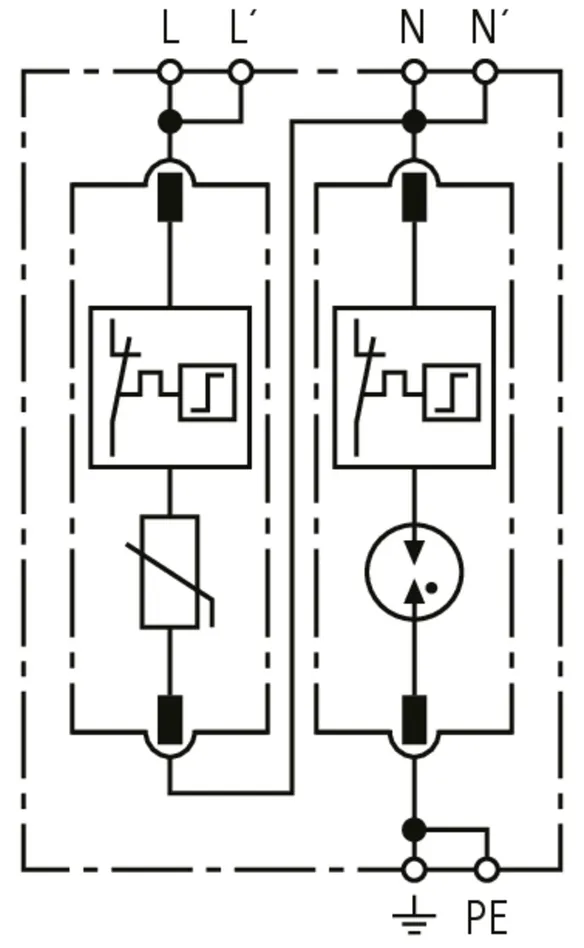

Descargador de sobretensiones DEHNguard MP TT 2P 275
de dos polos, modular y enchufable
Descargador de sobretensiones con
doble borne de conexión Push-in apto para
conexión en paralelo y cableado de paso para
redes TN y TT monofásicas de 230 V, ancho de 2 módulos
Descargador tipo 2 + tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P 275
art. no.: 942110
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942110 a favoritos.

Ir a favoritos

El artículo 942110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942115 DG MP TT 2P 275 FM

GTIN 4013364495333, N.º de arancel aduanero (EU): 85363030, Peso bruto: 226.75 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

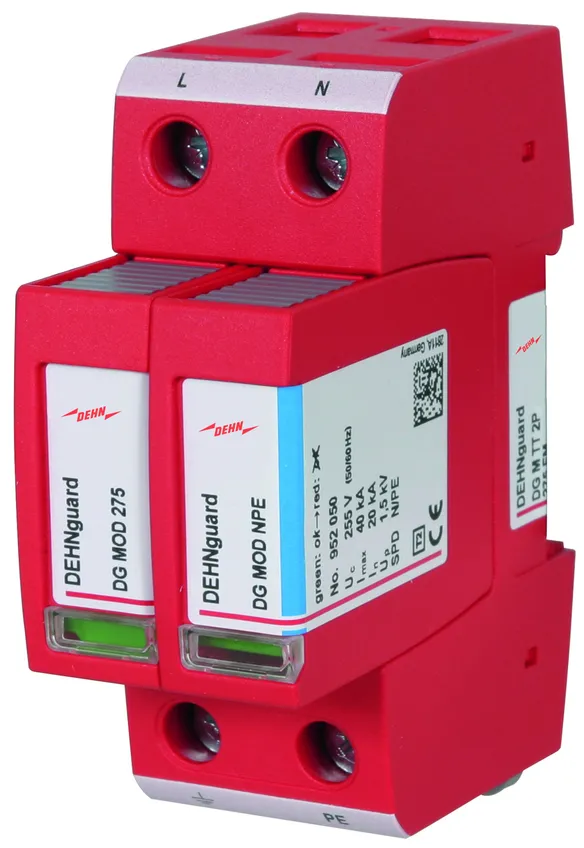

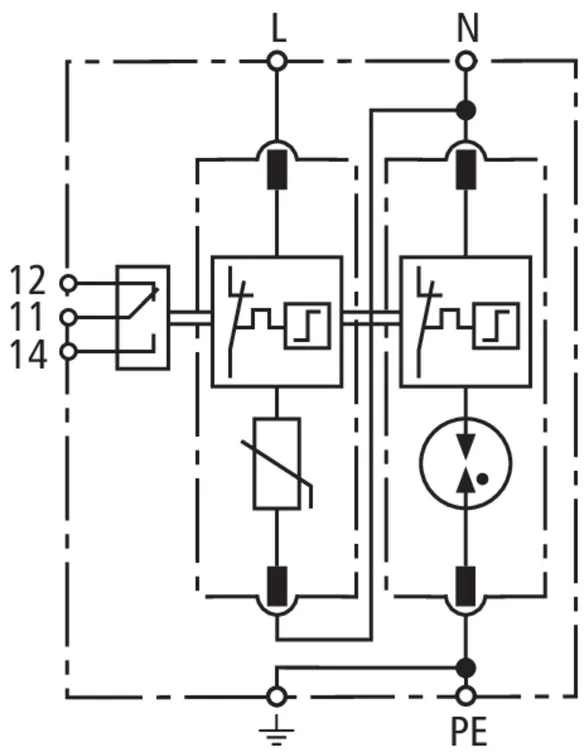

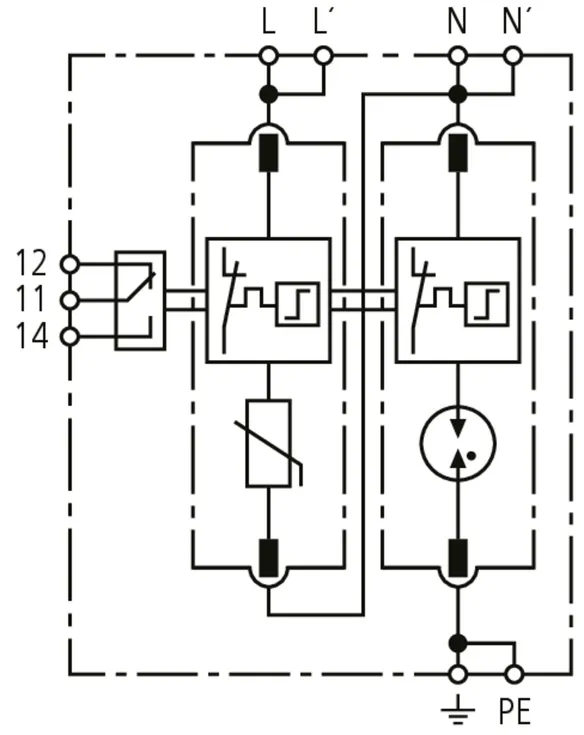

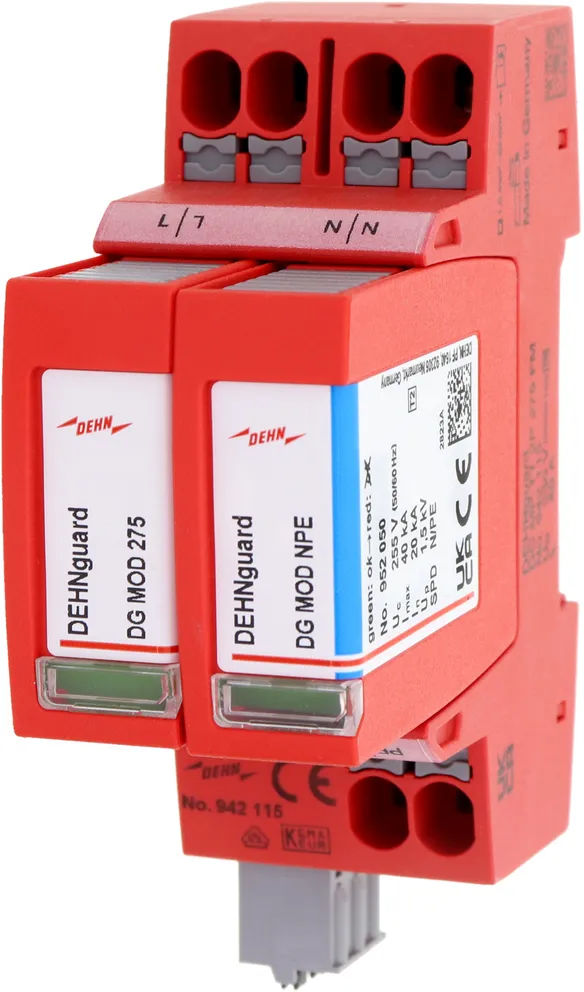

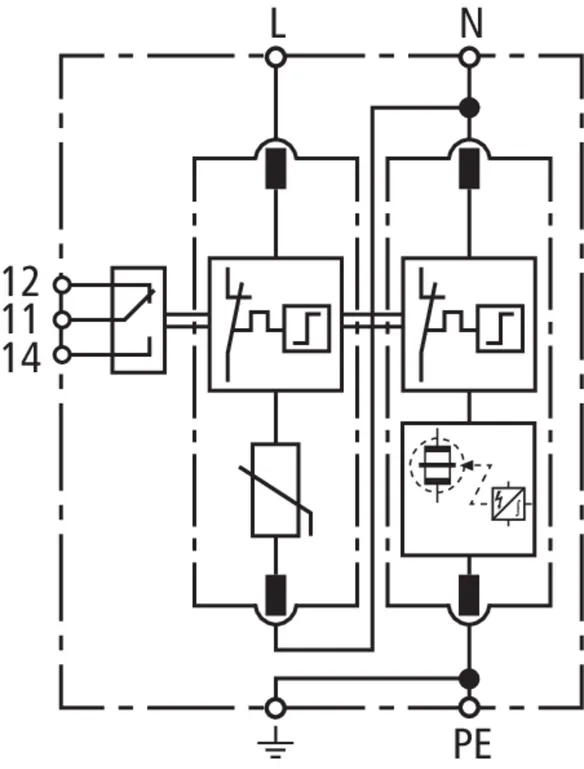

Descargador de sobretensiones DEHNguard MP TT 2P 275 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes monofásicas TT y TN de 230 V, ancho de 2 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P 275 FM
art. no.: 942115
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942115 a favoritos.

Ir a favoritos

El artículo 942115 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

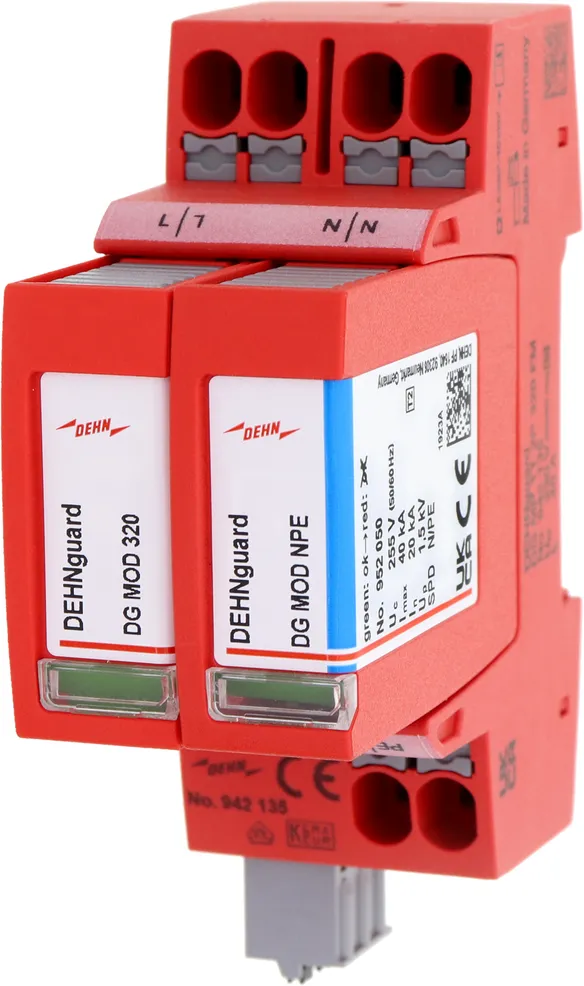

N.º art. 942135 DG MP TT 2P 320 FM

GTIN 4013364495340, N.º de arancel aduanero (EU): 85363030, Peso bruto: 230.96 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

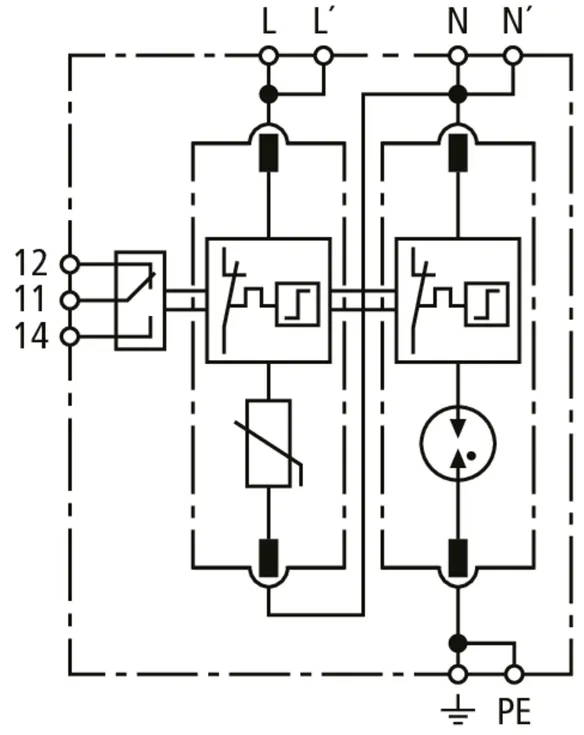

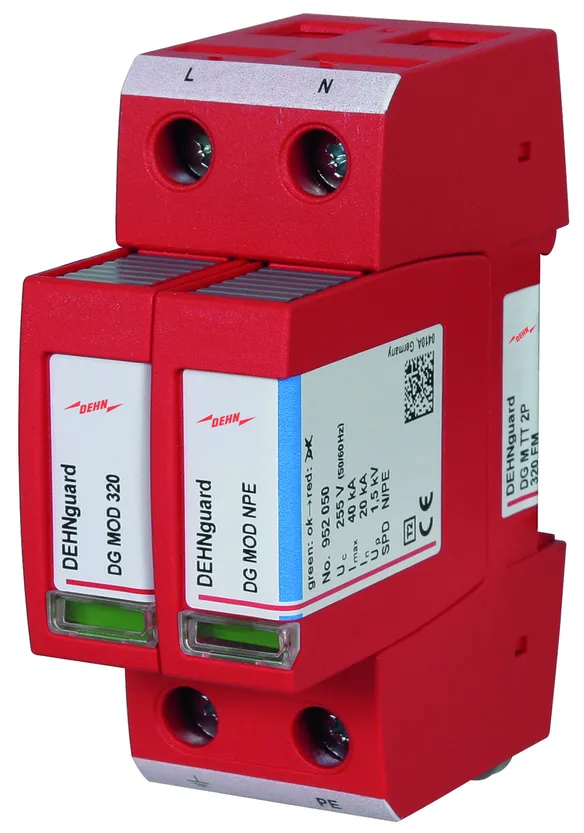

Descargador de sobretensiones DEHNguard MP TT 2P 320 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes monofásicas TT y TN de 230 V, ancho de 2 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 320 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P 320 FM
art. no.: 942135
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942135 a favoritos.

Ir a favoritos

El artículo 942135 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942117 DG MP TT 2P 385 FM

GTIN 4013364495357, N.º de arancel aduanero (EU): 85363030, Peso bruto: 227.23 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de sobretensiones DEHNguard MP TT 2P 385 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes monofásicas TT y TN, ancho de 2 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P 385 FM
art. no.: 942117
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,75 kV

Se ha añadido el artículo 942117 a favoritos.

Ir a favoritos

El artículo 942117 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942307 DG MP WE 600 FM

GTIN 4013364495302, N.º de arancel aduanero (EU): 85363030, Peso bruto: 384.26 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

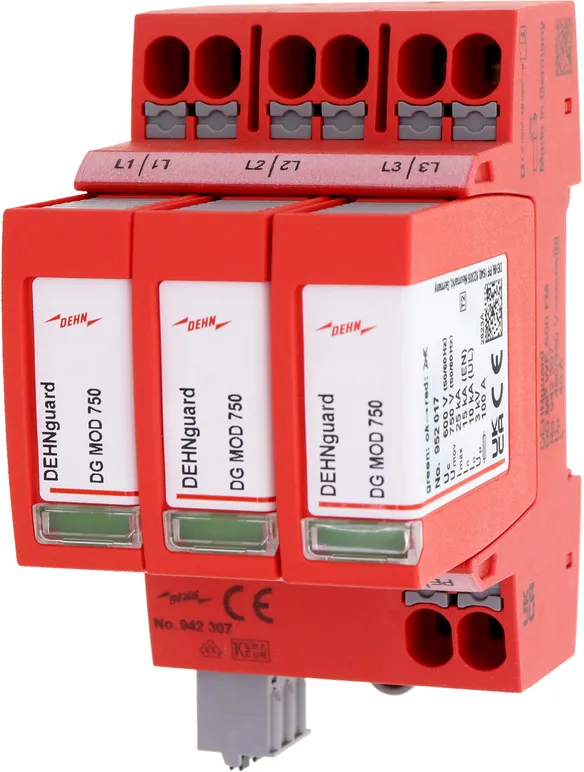

Descargador de sobretensiones DEHNguard MP WE 600 FM
de 3 polos, modular y enchufable
Descargador de sobretensiones con
doble borne de conexión Push-in apto para
conexión en paralelo y cableado de paso
para plantas eólicas y uso en
redes TN-C de 400/690 V, ancho de 3 módulos
con contacto de señalización remota
Consideración de fluctuaciones breves de tensión
mediante una mayor tensión de dimensionamiento del varistor Umov
Descargador tipo 2 + tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 600 V CA
Tensión nominal del varistor: 750 V CA
Nivel de protección: <= 3 kV
Corriente nominal de descarga: 15 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP WE 600 FM
art. no.: 942307
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz) V
Tensión nominal del varistor (U_mov )	750 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 3 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	480 / 830 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz) V
Tensión nominal del varistor (U_mov )	750 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 3 kV
Nivel de protección con 5 kA (U_P )	≤ 2,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	100 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	900 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	915 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 942307 a favoritos.

Ir a favoritos

El artículo 942307 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952313 DG M TNC 150

GTIN 4013364123939, N.º de arancel aduanero (EU): 85363030, Peso bruto: 319.70 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNC 150
Descargador de sobretensiones, tripolar, modular, enchufable
para los sistemas TN-C , ancho 3 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 150 V ac
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNC 150
art. no.: 952313
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 240 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Nivel de protección con 5 kA (U_P )	≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL

Se ha añadido el artículo 952313 a favoritos.

Ir a favoritos

El artículo 952313 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952300 DG M TNC 275

GTIN 4013364108431, N.º de arancel aduanero (EU): 85363030, Peso bruto: 355.40 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

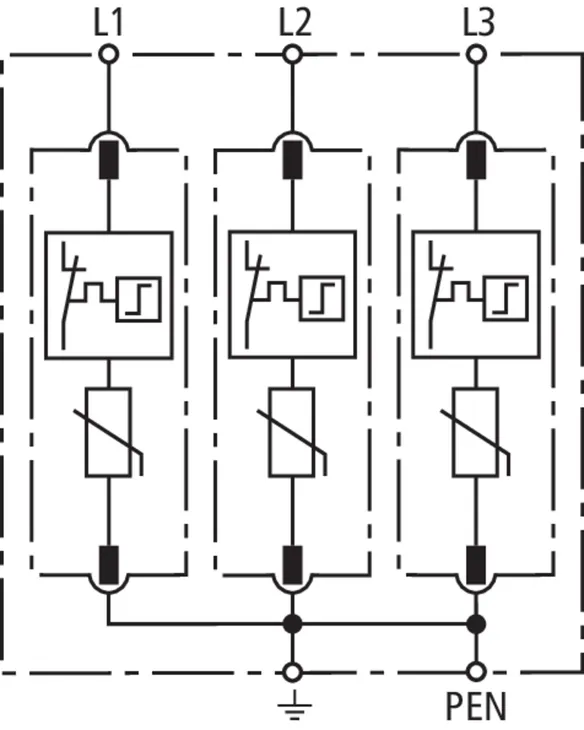

Descargador de sobretensiones DEHNguard M TNC 275
Descargador de sobretensiones, tripolar, modular, enchufable
para los sistemas TN-C, ancho 3 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNC 275
art. no.: 952300
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Se ha añadido el artículo 952300 a favoritos.

Ir a favoritos

El artículo 952300 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952314 DG M TNC 385

GTIN 4013364124028, N.º de arancel aduanero (EU): 85363030, Peso bruto: 362.50 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNC 385
Descargador de sobretensiones, tripolar, modular, enchufable
para los sistemas TN-C, ancho 3 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 385 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNC 385
art. no.: 952314
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,75 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,75 kV
Nivel de protección con 5 kA (U_P )	≤ 1,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL

Se ha añadido el artículo 952314 a favoritos.

Ir a favoritos

El artículo 952314 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952303 DG M TNC 440

GTIN 4013364120709, N.º de arancel aduanero (EU): 85363030, Peso bruto: 376.30 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNC 440
Descargador de sobretensiones, tripolar, modular, enchufable
para los sistemas 400/690 V TN-C, ancho 3 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 440 V ac
Nivel de protección: <= 2 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNC 440
art. no.: 952303
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 2 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	400 / 690 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 2 kV
Nivel de protección con 5 kA (U_P )	≤ 1,7 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	580 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	765 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL

Se ha añadido el artículo 952303 a favoritos.

Ir a favoritos

El artículo 952303 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952318 DG M TNC 150 FM

GTIN 4013364124011, N.º de arancel aduanero (EU): 85363030, Peso bruto: 326.80 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNC 150 FM
Descargador de sobretensiones, tripolar, modular, enchufable
para los sistemas TN-C, ancho 3 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 150 V ac
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNC 150 FM
art. no.: 952318
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 240 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Nivel de protección con 5 kA (U_P )	≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm² rígido / flexible

Se ha añadido el artículo 952318 a favoritos.

Ir a favoritos

El artículo 952318 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952305 DG M TNC 275 FM

GTIN 4013364108448, N.º de arancel aduanero (EU): 85363030, Peso bruto: 348.80 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNC 275 FM
Descargador de sobretensiones, tripolar, modular, enchufable
para los sistemas 230/400 V TN-C, ancho 3 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNC 275 FM
art. no.: 952305
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 952305 a favoritos.

Ir a favoritos

El artículo 952305 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952319 DG M TNC 385 FM

GTIN 4013364124035, N.º de arancel aduanero (EU): 85363030, Peso bruto: 370.70 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNC 385 FM
Descargador de sobretensiones, tripolar, modular, enchufable
para los sistemas TN-C, ancho 3 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 385 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNC 385 FM
art. no.: 952319
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,75 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,75 kV
Nivel de protección con 5 kA (U_P )	≤ 1,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 952319 a favoritos.

Ir a favoritos

El artículo 952319 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952308 DG M TNC 440 FM

GTIN 4013364120716, N.º de arancel aduanero (EU): 85363030, Peso bruto: 383.20 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNC 440 FM
Descargador de sobretensiones, tripolar, modular, enchufable
para los sistemas 400/690 V TN-C, ancho 3 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 440 V ac
Nivel de protección: <= 2 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNC 440 FM
art. no.: 952308
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 2 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	400 / 690 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 2 kV
Nivel de protección con 5 kA (U_P )	≤ 1,7 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	580 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	765 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²flexible rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0.5 A
Potencia de conmutación DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 952308 a favoritos.

Ir a favoritos

El artículo 952308 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952403 DG M TNS 150

GTIN 4013364128569, N.º de arancel aduanero (EU): 85363030, Peso bruto: 443.20 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNS 150
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas TN-S, ancho 4 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 150 V ac
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNS 150
art. no.: 952403
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 240 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL

Se ha añadido el artículo 952403 a favoritos.

Ir a favoritos

El artículo 952403 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

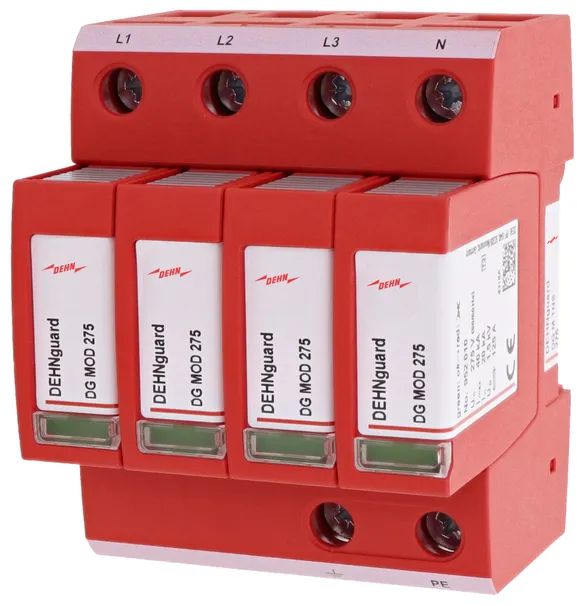

N.º art. 952400 DG M TNS 275

GTIN 4013364108455, N.º de arancel aduanero (EU): 85363030, Peso bruto: 444.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNS 275
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas 230/400 V TN-S, ancho 4 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNS 275
art. no.: 952400
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Se ha añadido el artículo 952400 a favoritos.

Ir a favoritos

El artículo 952400 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

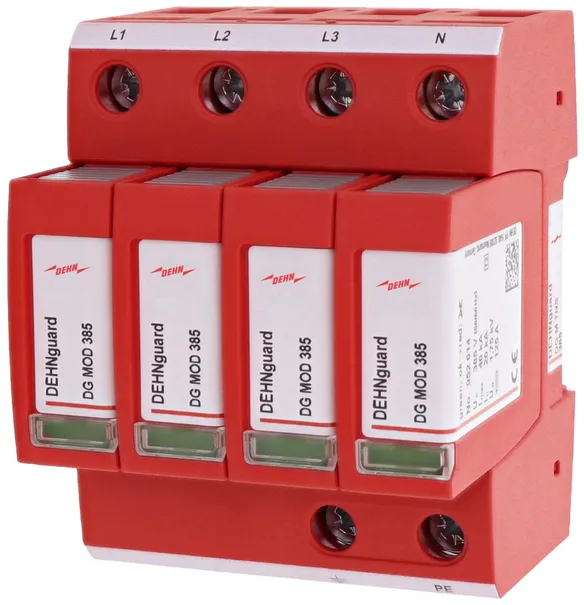

N.º art. 952404 DG M TNS 385

GTIN 4013364128545, N.º de arancel aduanero (EU): 85363030, Peso bruto: 499.50 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNS 385
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas TN-S, ancho 4 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 385 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNS 385
art. no.: 952404
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL

Se ha añadido el artículo 952404 a favoritos.

Ir a favoritos

El artículo 952404 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952408 DG M TNS 150 FM

GTIN 4013364128576, N.º de arancel aduanero (EU): 85363030, Peso bruto: 451.60 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNS 150 FM
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas TN-S, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 150 V ac
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNS 150 FM
art. no.: 952408
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 240 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 952408 a favoritos.

Ir a favoritos

El artículo 952408 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952405 DG M TNS 275 FM

GTIN 4013364108462, N.º de arancel aduanero (EU): 85363030, Peso bruto: 479.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNS 275 FM
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas 230/400 V TN-S, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNS 275 FM
art. no.: 952405
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Se ha añadido el artículo 952405 a favoritos.

Ir a favoritos

El artículo 952405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

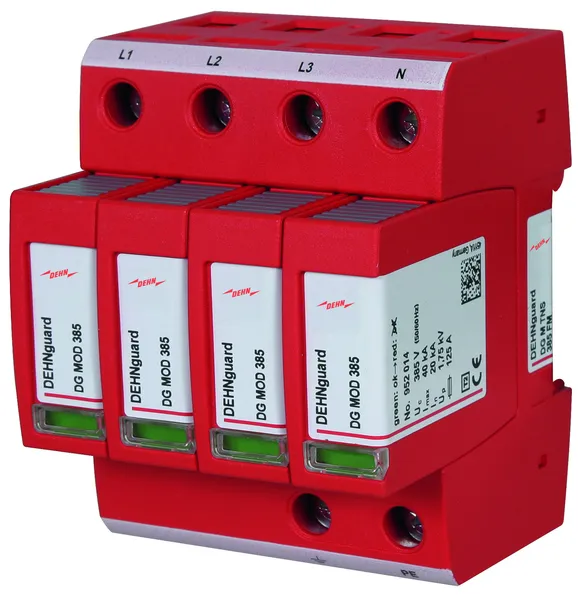

N.º art. 952409 DG M TNS 385 FM

GTIN 4013364128552, N.º de arancel aduanero (EU): 85363030, Peso bruto: 508.40 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TNS 385 FM
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas TN-S, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 385 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNS 385 FM
art. no.: 952409
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 952409 a favoritos.

Ir a favoritos

El artículo 952409 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952381 DG M H TT 275

GTIN 4013364318144, N.º de arancel aduanero (EU): 85363030, Peso bruto: 435.03 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M H TT 275
Descargador de sobretensiones de 4 polos, modular, enchufable
con alta capacidad de derivación
para sistemas 230/400 V TT y TN-S, ancho 4 móds.
Descargador tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga [L-N]: 20 kA
Corriente nominal de descarga [N-PE]: 80 kA
Resistencia a cortocircuitos: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la familia Red/Line
Incl. indicador de fallo

Producto DEHN
Tipo: DG M H TT 275
art. no.: 952381
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente máx. de descarga (8/20 µs) [L -N] (I_max )	40 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente máx. de descarga (8/20 µs) [L -N] (I_max )	40 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	40 kA

Se ha añadido el artículo 952381 a favoritos.

Ir a favoritos

El artículo 952381 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952385 DG M H TT 275 FM

GTIN 4013364318137, N.º de arancel aduanero (EU): 85363030, Peso bruto: 441.30 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M H TT 275 FM
Descargador de sobretensiones de 4 polos, modular, enchufable
con alta capacidad de derivación
para los sistemas 230/400 V TT y TN-S, ancho: 4 móds.
con contacto de señalización remota
Descargador tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga [L-N]: 20 kA
Corriente nominal de descarga [N-PE]: 80 kA
Resistencia a cortocircuitos: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la familia Red/Line
Incl. indicador de fallo

Producto DEHN
Tipo: DG M H TT 275 FM
art. no.: 952385
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente máx. de descarga (8/20 µs) [L -N] (I_max )	40 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente máx. de descarga (8/20 µs) [L -N] (I_max )	40 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	40 kA

Se ha añadido el artículo 952385 a favoritos.

Ir a favoritos

El artículo 952385 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

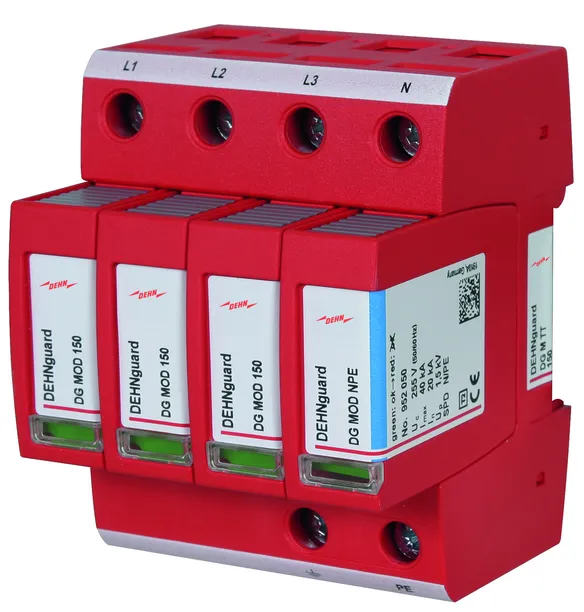

N.º art. 952323 DG M TT 150

GTIN 4013364133235, N.º de arancel aduanero (EU): 85363030, Peso bruto: 406.90 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 150
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas TT y TN-S, ancho 4 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 150 V ac
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 150
art. no.: 952323
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 240 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	150 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	230 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 952323 a favoritos.

Ir a favoritos

El artículo 952323 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952310 DG M TT 275

GTIN 4013364108479, N.º de arancel aduanero (EU): 85363030, Peso bruto: 435.03 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 275
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas 230/400 V TT y TN-S, ancho 4 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,25 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 275
art. no.: 952310
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Se ha añadido el artículo 952310 a favoritos.

Ir a favoritos

El artículo 952310 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952320 DG M TT 320

GTIN 4013364126794, N.º de arancel aduanero (EU): 85363030, Peso bruto: 442.08 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 320
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas TT y TN-S, ancho 4 móds.
Indicación de fallo
Máx. tensión de servicio: 320 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 320
art. no.: 952320
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,75 kV

Se ha añadido el artículo 952320 a favoritos.

Ir a favoritos

El artículo 952320 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952311 DG M TT 385

GTIN 4013364119390, N.º de arancel aduanero (EU): 85363030, Peso bruto: 458.20 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 385
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas TT y TN-S, ancho 4 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 385 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 385
art. no.: 952311
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 952311 a favoritos.

Ir a favoritos

El artículo 952311 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952328 DG M TT 150 FM

GTIN 4013364133242, N.º de arancel aduanero (EU): 85363030, Peso bruto: 416.40 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 150 FM
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas TT y TN-S, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 150 V ac
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 150 FM
art. no.: 952328
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	UL
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 240 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	150 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	230 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 952328 a favoritos.

Ir a favoritos

El artículo 952328 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952315 DG M TT 275 FM

GTIN 4013364108486, N.º de arancel aduanero (EU): 85363030, Peso bruto: 441.30 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 275 FM
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas 230/400 TT y TN-S, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 275 FM
art. no.: 952315
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Se ha añadido el artículo 952315 a favoritos.

Ir a favoritos

El artículo 952315 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952325 DG M TT 320 FM

GTIN 4013364126800, N.º de arancel aduanero (EU): 85363030, Peso bruto: 450.80 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 320 FM
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas TT y TN-S, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 320 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 320 FM
art. no.: 952325
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,75 kV

Se ha añadido el artículo 952325 a favoritos.

Ir a favoritos

El artículo 952325 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952316 DG M TT 385 FM

GTIN 4013364119406, N.º de arancel aduanero (EU): 85363030, Peso bruto: 462.10 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 385 FM
Descargador de sobretensiones, 4 polos, modular, enchufable
para los sistemas TT y TN-S, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 385 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 385 FM
art. no.: 952316
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 952316 a favoritos.

Ir a favoritos

El artículo 952316 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952332 DG M TT 385/305 FM

GTIN 4013364469945, N.º de arancel aduanero (EU): 85363030, Peso bruto: 464.30 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 385/305 FM
Descargador de sobretensiones de 4 polos, modular, enchufable
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 2 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según UNE EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG M TT 385/305 FM
art. no.: 952332
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	UL
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	305 V (50 / 60 Hz) V
Tensiones UL	277 / 480 V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 952332 a favoritos.

Ir a favoritos

El artículo 952332 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952201 DG M TN 150

GTIN 4013364123915, N.º de arancel aduanero (EU): 85363030, Peso bruto: 227.20 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TN 150
Descargador de sobretensiones, bipolar, modular, enchufable
para los sistemas monofásicos TN, ancho 2 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 150 V ac
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TN 150
art. no.: 952201
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, UL

Se ha añadido el artículo 952201 a favoritos.

Ir a favoritos

El artículo 952201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

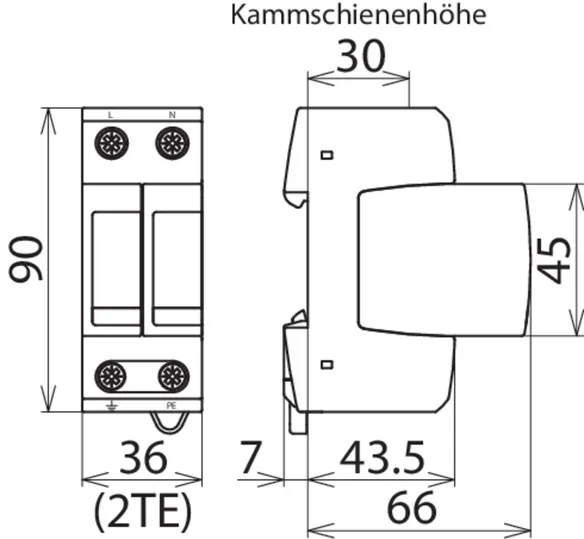

N.º art. 952200 DG M TN 275

GTIN 4013364108394, N.º de arancel aduanero (EU): 85363030, Peso bruto: 244.60 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TN 275
Descargador de sobretensiones, bipolar, modular, enchufable
para los sistemas monofásicos 230 V TN, ancho 2 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TN 275
art. no.: 952200
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, ATEX, IECEx


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Se ha añadido el artículo 952200 a favoritos.

Ir a favoritos

El artículo 952200 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

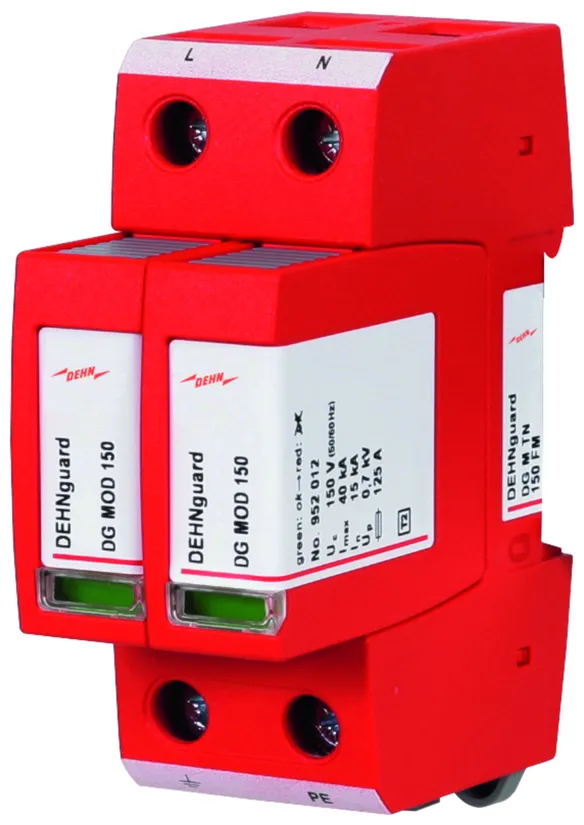

N.º art. 952206 DG M TN 150 FM

GTIN 4013364123922, N.º de arancel aduanero (EU): 85363030, Peso bruto: 233.10 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TN 150 FM
Descargador de sobretensiones, bipolar, modular, enchufable
para los sistemas monofásicos TN, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 150 V ac
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TN 150 FM
art. no.: 952206
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 952206 a favoritos.

Ir a favoritos

El artículo 952206 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952205 DG M TN 275 FM

GTIN 4013364108400, N.º de arancel aduanero (EU): 85363030, Peso bruto: 247.70 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TN 275 FM
Descargador de sobretensiones, bipolar, modular, enchufable
para los sistemas monofásicos 230 V TN, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TN 275 FM
art. no.: 952205
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, ATEX, IECEx
Contactos de señalización remota/Forma de contacto	contacto conmutado


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Se ha añadido el artículo 952205 a favoritos.

Ir a favoritos

El artículo 952205 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952181 DG M H TT 2P 275

GTIN 4013364318175, N.º de arancel aduanero (EU): 85363030, Peso bruto: 244.10 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M H TT 2P 275
Descargador de sobretensiones de 2 polos, modular, enchufable
con alta capacidad de derivación
para sistemas 230 V TT y TN-S monofásicos, ancho 2 móds.
Descargador tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga [L-N]: 20 kA
Corriente nominal de descarga [N-PE]: 80 kA
Resistencia a cortocircuitos: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M H TT 2P 275
art. no.: 952181
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente máx. de descarga (8/20 µs) [L -N] (I_max )	40 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente máx. de descarga (8/20 µs) [L -N] (I_max )	40 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	40 kA

Se ha añadido el artículo 952181 a favoritos.

Ir a favoritos

El artículo 952181 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952185 DG M H TT 2P 275 FM

GTIN 4013364318151, N.º de arancel aduanero (EU): 85363030, Peso bruto: 244.10 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M H TT 2P 275 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
con alta capacidad de derivación
para sistemas 230 V TT y TN-S monofásicos, ancho 2 móds.
con contacto de señalización remota
Descargador tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga [L-N]: 20 kA
Corriente nominal de descarga [N-PE]: 80 kA
Resistencia a cortocircuitos: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la familia Red/Line
Incl. indicador de fallo

Producto DEHN
Tipo: DG M H TT 2P 275 FM
art. no.: 952185
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente máx. de descarga (8/20 µs) [L -N] (I_max )	40 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	80 kA
Corriente máx. de descarga (8/20 µs) [L -N] (I_max )	40 kA
Corriente máx. de descarga (8/20 µs) [N-PE] (I_max )	120 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	40 kA

Se ha añadido el artículo 952185 a favoritos.

Ir a favoritos

El artículo 952185 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952110 DG M TT 2P 275

GTIN 4013364108417, N.º de arancel aduanero (EU): 85363030, Peso bruto: 258.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 2P 275
Descargador de sobretensiones, 2 polos, modular, enchufable
para los sistemas monofásicos 230 V TT y TN, ancho 2 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 2P 275
art. no.: 952110
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, ATEX, IECEx

Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 952110 a favoritos.

Ir a favoritos

El artículo 952110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952130 DG M TT 2P 320

GTIN 4013364128521, N.º de arancel aduanero (EU): 85363030, Peso bruto: 263.20 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 2P 320
Descargador de sobretensiones, 2 polos, modular, enchufable
para los sistemas monofásicos 230 V TT y TN, ancho 2 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 320 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 2P 320
art. no.: 952130
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,75 kV

Se ha añadido el artículo 952130 a favoritos.

Ir a favoritos

El artículo 952130 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952111 DG M TT 2P 385

GTIN 4013364119420, N.º de arancel aduanero (EU): 85363030, Peso bruto: 248.30 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 2P 385
Descargador de sobretensiones, 2 polos, modular, enchufable
para los sistemas monofásicos TT y TN, ancho 2 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 385 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 2P 385
art. no.: 952111
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 952111 a favoritos.

Ir a favoritos

El artículo 952111 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952115 DG M TT 2P 275 FM

GTIN 4013364108424, N.º de arancel aduanero (EU): 85363030, Peso bruto: 244.10 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 2P 275 FM
Descargador de sobretensiones, 2 polos, modular, enchufable
para los sistemas monofásicos 230 V-TT y TN, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 2P 275 FM
art. no.: 952115
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, VDE, UL, ATEX, IECEx
Contactos de señalización remota/Forma de contacto	contacto conmutado


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz

Se ha añadido el artículo 952115 a favoritos.

Ir a favoritos

El artículo 952115 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952135 DG M TT 2P 320 FM

GTIN 4013364128538, N.º de arancel aduanero (EU): 85363030, Peso bruto: 269.20 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 2P 320 FM
Descargador de sobretensiones, 2 polos, modular, enchufable
para los sistemas monofásicos 230 V-TT y TN, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 320 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 2P 320 FM
art. no.: 952135
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,75 kV

Se ha añadido el artículo 952135 a favoritos.

Ir a favoritos

El artículo 952135 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952116 DG M TT 2P 385 FM

GTIN 4013364119413, N.º de arancel aduanero (EU): 85363030, Peso bruto: 251.70 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M TT 2P 385 FM
Descargador de sobretensiones, 2 polos, modular, enchufable
para los sistemas monofásicos TT y TN, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 385 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TT 2P 385 FM
art. no.: 952116
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 952116 a favoritos.

Ir a favoritos

El artículo 952116 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

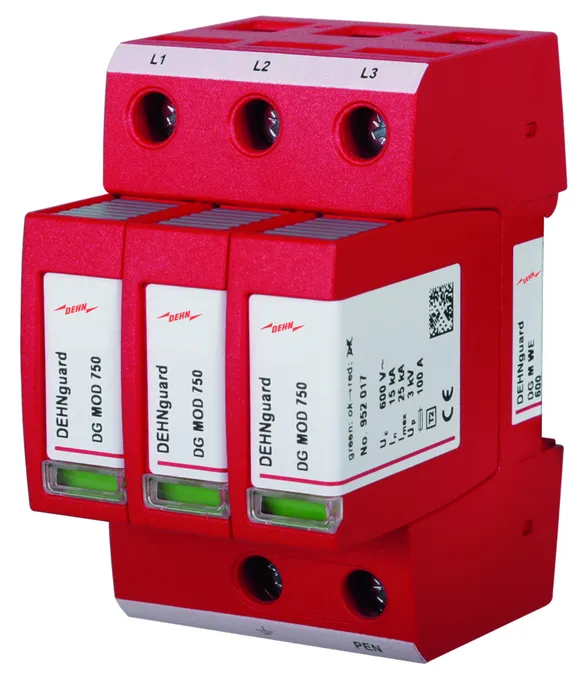

N.º art. 952302 DG M WE 600

GTIN 4013364113305, N.º de arancel aduanero (EU): 85363030, Peso bruto: 406.60 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M WE 600
Descargador de sobretensiones, 3 polos, modular, enchufable
para los sistemas de aerogeneradores para su empleo en
sistemas 400/690 V TN-C, ancho 3 móds.
Consideración de variaciones de tensión momentáneas
por elevada tensión de varistor asignada Umov
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 600 V ac
Tensión de varistor asignada: 750 V ac
Nivel de protección: <= 3 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M WE 600
art. no.: 952302
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz) V
Tensión nominal del varistor (U_mov )	750 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 3 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG
Certificaciones	KEMA, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	480 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz) V
Tensión nominal del varistor (U_mov )	750 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 3 kV
Nivel de protección con 5 kA (U_P )	≤ 2,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	900 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	915 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL

Se ha añadido el artículo 952302 a favoritos.

Ir a favoritos

El artículo 952302 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

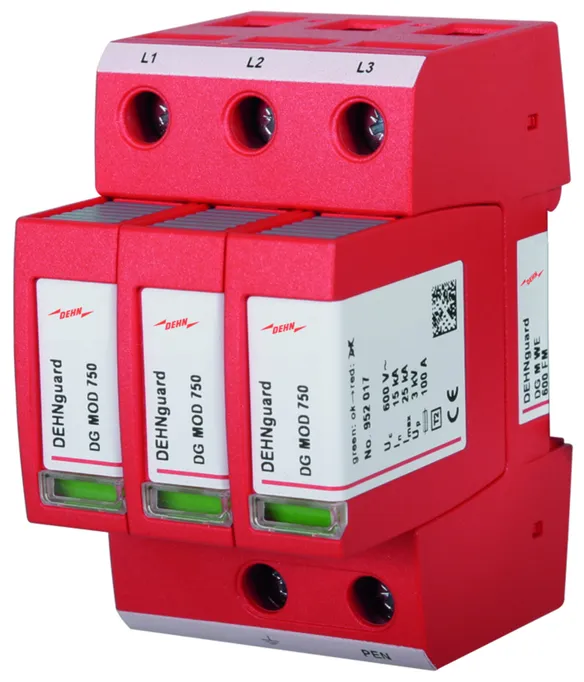

N.º art. 952307 DG M WE 600 FM

GTIN 4013364113312, N.º de arancel aduanero (EU): 85363030, Peso bruto: 409.50 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

Descargador de sobretensiones DEHNguard M WE 600 FM
Descargador de sobretensiones, 3 polos, modular, enchufable
para los sistemas de aerogeneradores para su empleo en
sistemas 400/690 V TN-C, ancho 3 móds.
con contacto de señalización momentánea
Consideración de variaciones de tensión momentáneas
por elevada tensión de varistor asignada Umov
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 600 V ac
Tensión de varistor asignada: 750 V ac
Nivel de protección: <= 3 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M WE 600 FM
art. no.: 952307
o equivalente

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz) V
Tensión nominal del varistor (U_mov )	750 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 3 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	480 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz) V
Tensión nominal del varistor (U_mov )	750 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 3 kV
Nivel de protección con 5 kA (U_P )	≤ 2,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	900 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	915 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 952307 a favoritos.

Ir a favoritos

El artículo 952307 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard modular

Detalles

DEHNguard MP TNC ...

N.º art. 942300 DG MP TNC 275

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX.stp.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX.igs.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX.jt.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_m_D.dxf.

Se ha añadido el artículo 942300 a favoritos.

El artículo 942300 ha sido añadido a la cesta de compra.

DEHNguard MP TNC ... FM

N.º art. 942318 DG MP TNC 150 FM

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942318 a favoritos.

El artículo 942318 ha sido añadido a la cesta de compra.

N.º art. 942305 DG MP TNC 275 FM

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942305 a favoritos.

El artículo 942305 ha sido añadido a la cesta de compra.

N.º art. 942319 DG MP TNC 385 FM

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942319 a favoritos.

El artículo 942319 ha sido añadido a la cesta de compra.

N.º art. 942308 DG MP TNC 440 FM

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942308 a favoritos.

El artículo 942308 ha sido añadido a la cesta de compra.

DEHNguard MP TNS ...

N.º art. 942400 DG MP TNS 275

Debe estar registrado para descargar 942310.stp.

Debe estar registrado para descargar 942310.igs.

Debe estar registrado para descargar 942310.jt.

Debe estar registrado para descargar 942310.dwg.

Debe estar registrado para descargar 942310m.dxf.

Se ha añadido el artículo 942400 a favoritos.

El artículo 942400 ha sido añadido a la cesta de compra.

DEHNguard MP TNS ... FM

N.º art. 942408 DG MP TNS 150 FM

Debe estar registrado para descargar 942315.stp.

Debe estar registrado para descargar 942315.igs.

Debe estar registrado para descargar 942315.jt.

Debe estar registrado para descargar 942315.dwg.

Debe estar registrado para descargar 942315m.dxf.

Se ha añadido el artículo 942408 a favoritos.

El artículo 942408 ha sido añadido a la cesta de compra.

N.º art. 942405 DG MP TNS 275 FM

Debe estar registrado para descargar 942315.stp.

Debe estar registrado para descargar 942315.igs.

Debe estar registrado para descargar 942315.jt.

Debe estar registrado para descargar 942315.dwg.

Debe estar registrado para descargar 942315m.dxf.

Se ha añadido el artículo 942405 a favoritos.

El artículo 942405 ha sido añadido a la cesta de compra.

N.º art. 942409 DG MP TNS 385 FM

Debe estar registrado para descargar 942315.stp.

Debe estar registrado para descargar 942315.igs.

Debe estar registrado para descargar 942315.jt.

Debe estar registrado para descargar 942315.dwg.

Debe estar registrado para descargar 942315m.dxf.

Se ha añadido el artículo 942409 a favoritos.

El artículo 942409 ha sido añadido a la cesta de compra.

DEHNguard MP TT ...

N.º art. 942310 DG MP TT 275
