DEHNcube PV

  • Descargador de sobretensiones precableado y multipolo con protección IP 65 para instalaciones fotovoltaicas
  • Implementación sencilla de la protección contra sobretensiones sin ninguna exigencia de espacio en una caja de distribución

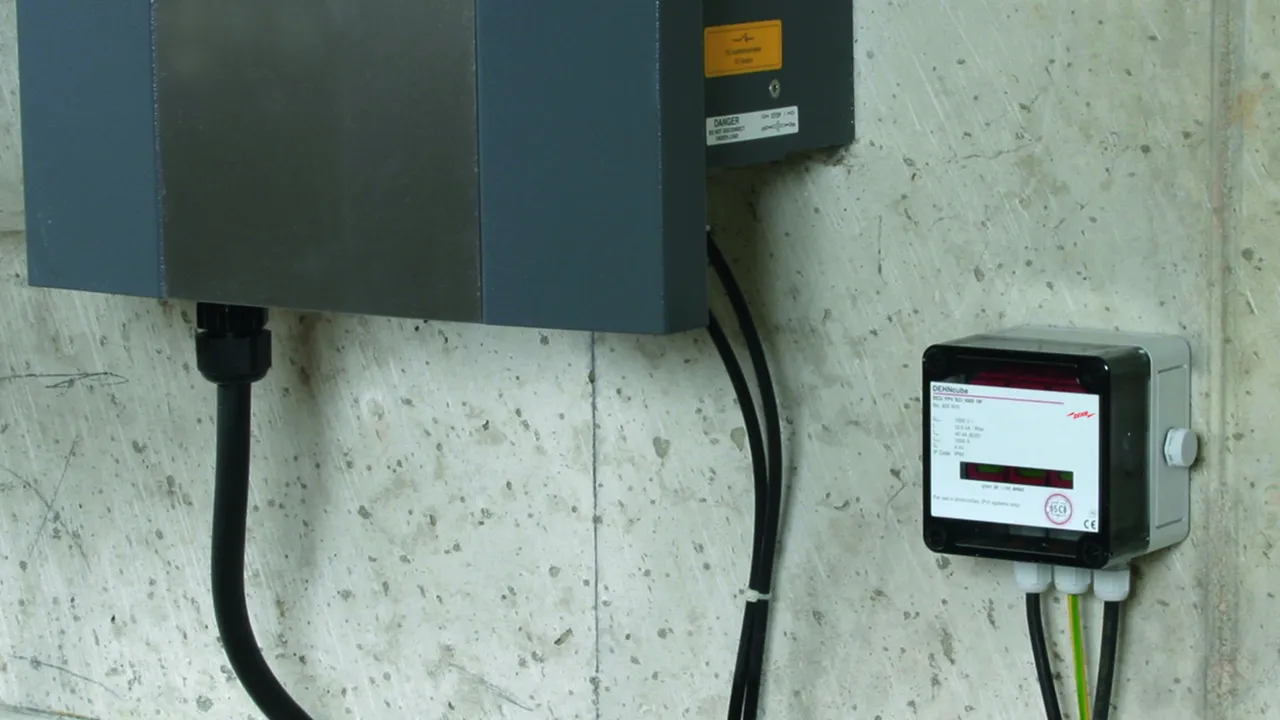

  • Cable de conexión precableado disponible para la conexión sencilla del descargador de sobretensiones directamente antes del inversor a proteger
  • Dispositivo combinado de aislamiento y cortocircuito con aislamiento eléctrico seguro en cada circuito de protección (tecnología SCI patentada)
  • Conexión sencilla, rápida y sin necesidad de utilizar herramientas mediante las bornas de resorte de tracción
  • Probado según EN 61643-31
  • Utilizable en todos los sistemas PV según IEC 60364-7-712

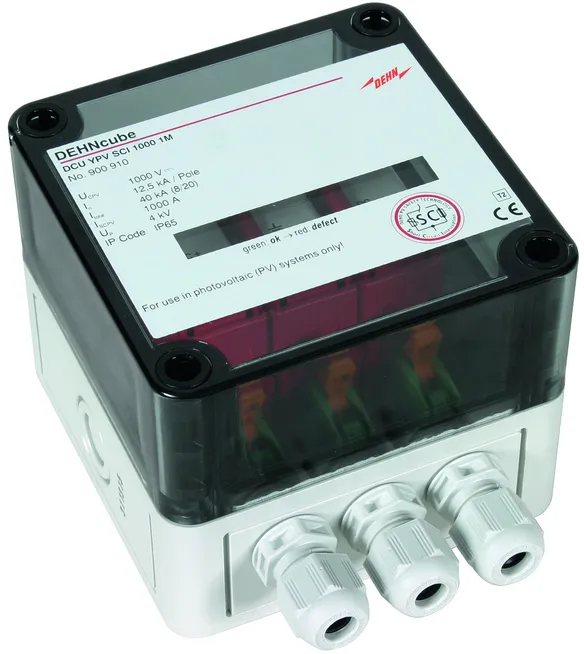

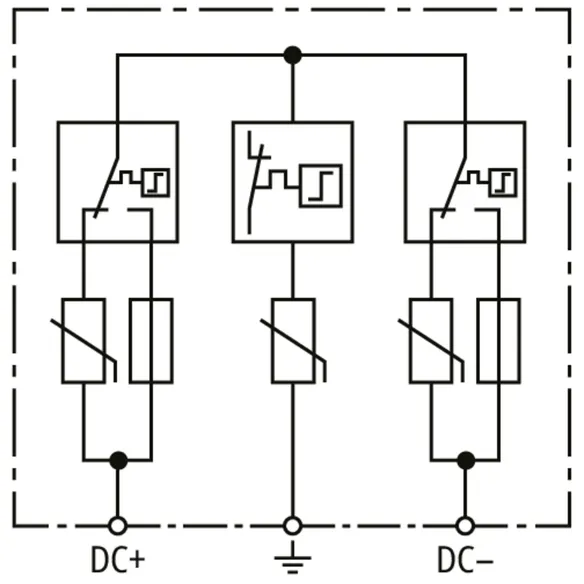

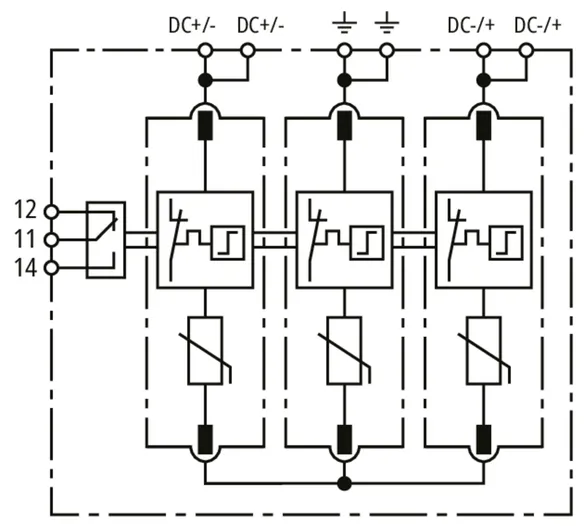

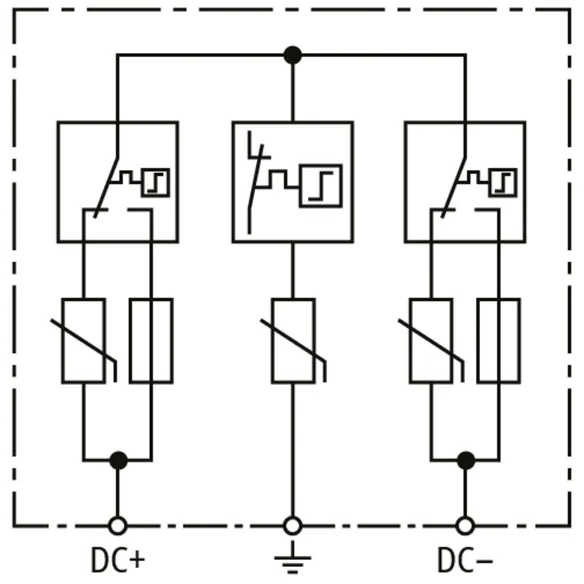

DEHNcube YPV SCI 1000 1M

Descargador de sobretensiones tripolar IP65 con dispoditivo de conmutación DC de dos etapas para inversores PV para protección de una entrada MPP.

1 Producto

N.º art. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, N.º de arancel aduanero: 85363030, Peso bruto: 426.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de sobretensiones DEHNcube YPV SCI 1000 1M
Descargador fotovoltaico multipolo hasta 1000 V CC
para la protección de 1 entrada MPP con protección IP 65
Indicación de fallo
Tipo 2 según EN 61643-31 con mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal de descarga: (8/20) 12,5 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A

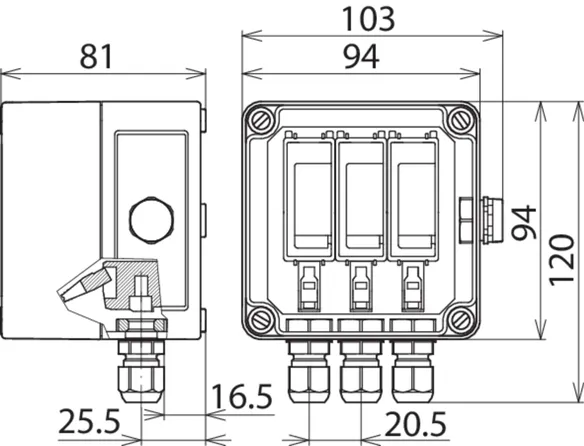

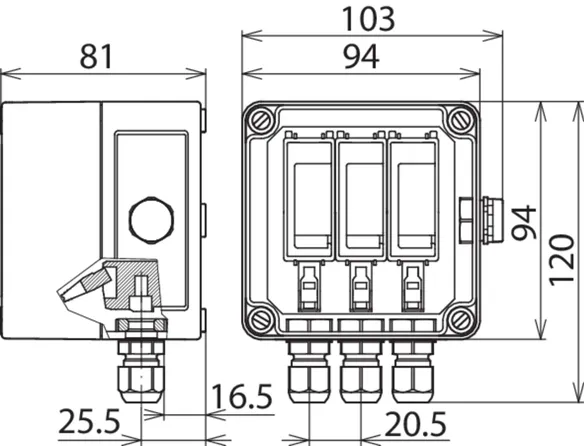

Dimensiones: 94 x 94 x 81 mm
Entrada de cable: 3 x Ø3-7 mm

Producto DEHN
Tipo: DCU YPV SCI 1000 1M
art. no.: 900910
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 1 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Se ha añadido el artículo 900910 a favoritos.

Ir a favoritos

El artículo 900910 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

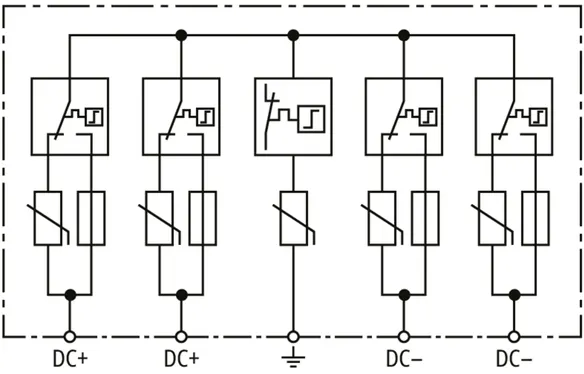

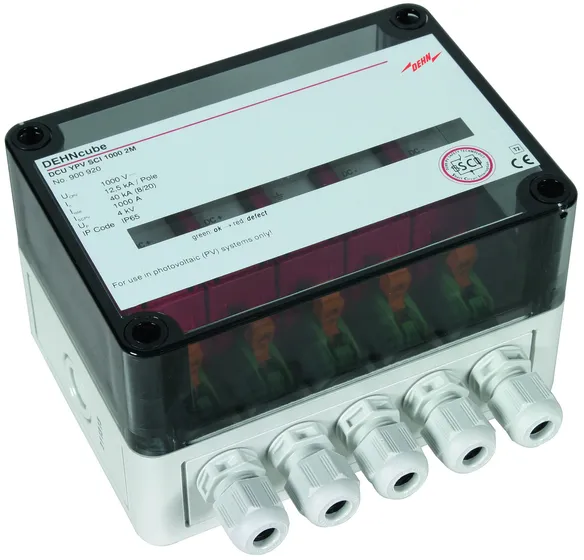

DEHNcube YPV SCI 1000 2M

Descargador de sobretensiones de 4 polos con grado de protección IP 65 con dispositivo de conmutación DC de tres etapas para inversores PV para proteger dos entradas MPP.

1 Producto

N.º art. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, N.º de arancel aduanero: 85363030, Peso bruto: 731.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Descargador de sobretensiones DEHNcube YPV SCI 1000 2M
Descargador fotovoltaico multipolo hasta 1000 V CC
para la protección de 2 entradas MPP con protección IP 65
Indicación de fallo
Descargador de tipo 2 según EN 61643-31 Con mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Máxima tensión PV: <= 1000 V CC
Corriente nominal de descarga: (8/20) 12,5 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A

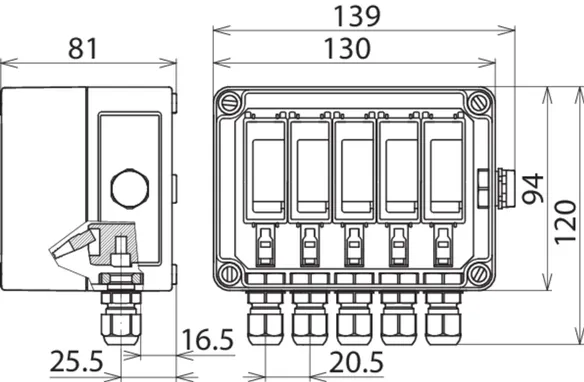

Dimensiones: 130 x 94 x 81 mm
Entrada de cable: 5 x Ø3-7 mm

Producto DEHN
Tipo: DCU YPV SCI 1000 2M
art. no.: 900920
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1000 V
Resistencia a cortocircuito (ISCPV ) 1 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Se ha añadido el artículo 900920 a favoritos.

Ir a favoritos

El artículo 900920 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

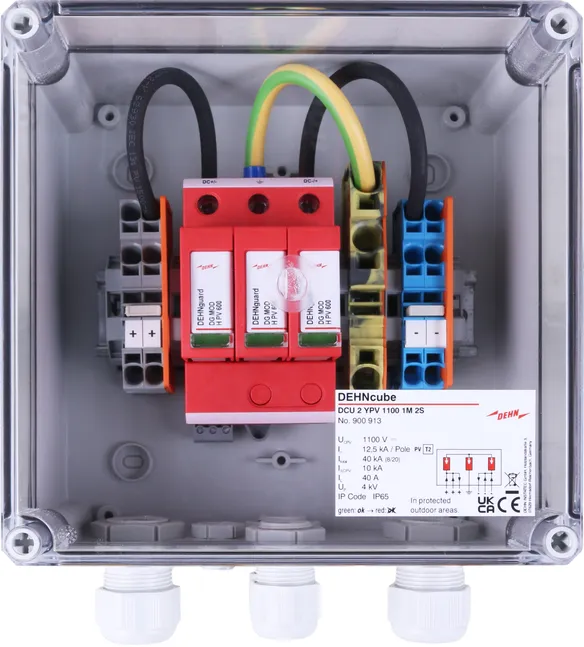

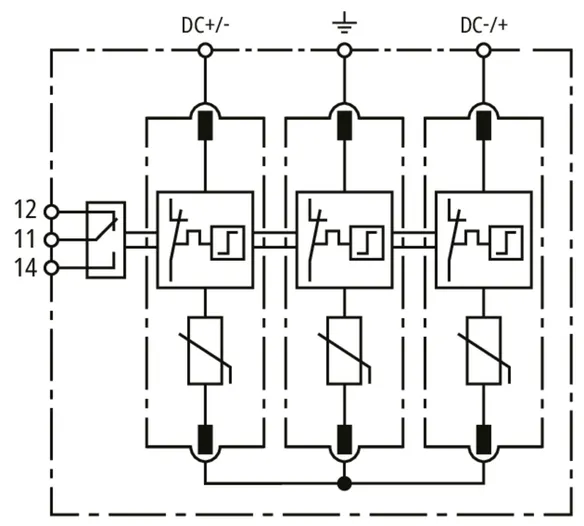

DEHNcube 2 YPV 1100 1M 2S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para proteger una entrada MPP y dos cadenas.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Producto

N.º art. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, N.º de arancel aduanero: 85372091, Peso bruto: 1.59 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Caja de conexión a generador DCU 2 YPV 1100 1M 2S
Caja de conexión a generador hasta 1100 V CC
para la protección de una entrada MPP
y dos cadenas con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2 con
mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

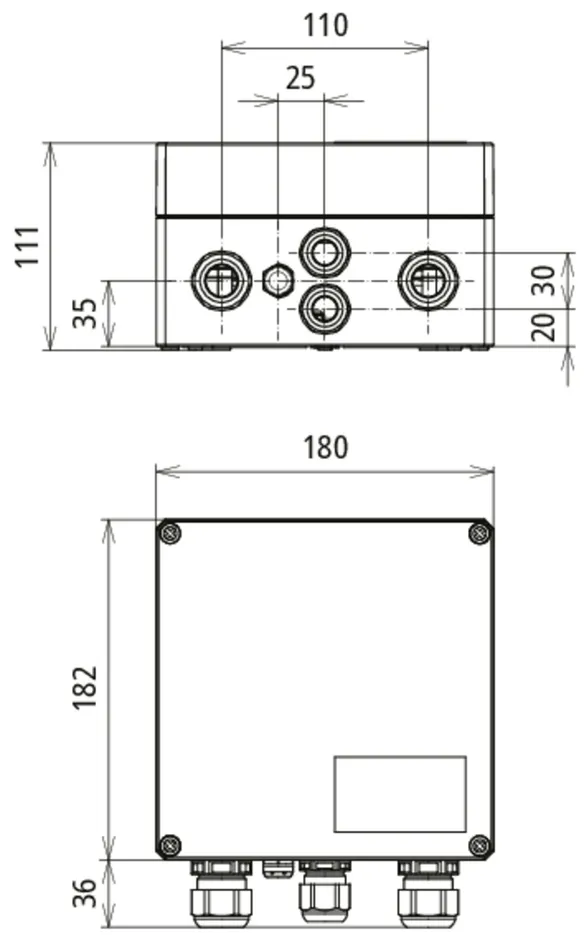

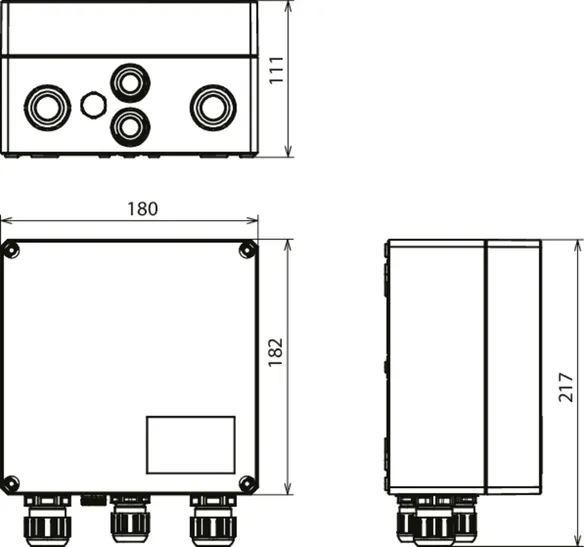

Dimensiones: 180 x 182 x 111 mm
Entrada de cable: 2 conexiones de tornillo triples (conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20 (16 mm²)

Producto DEHN
Tipo: DCU 2 YPV 1100 1M 2S
art. no.: 900913
o equivalente



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1100 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Se ha añadido el artículo 900913 a favoritos.

Ir a favoritos

El artículo 900913 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

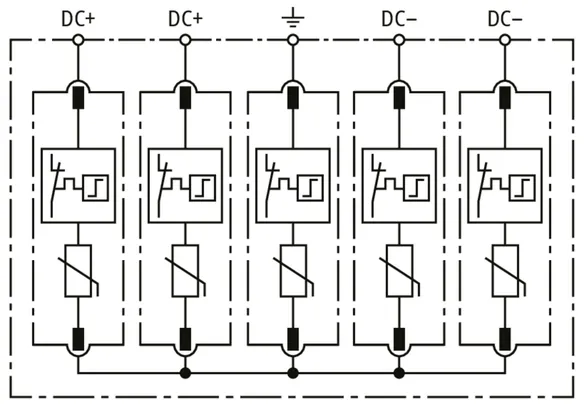

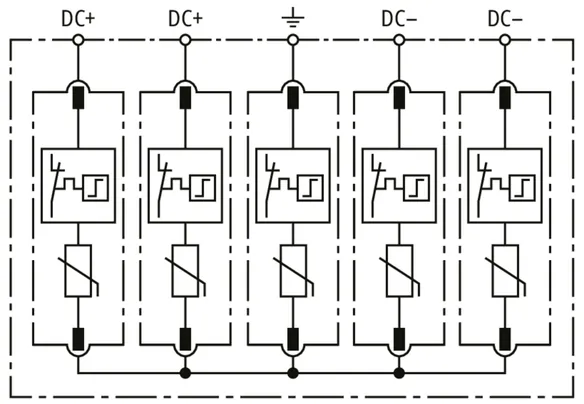

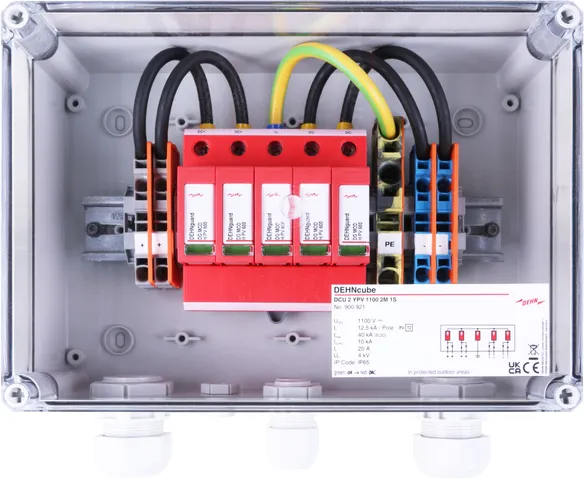

DEHNcube 2 YPV 1100 2M 1S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para proteger dos entradas MPP y una cadena.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Producto

N.º art. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, N.º de arancel aduanero: 85372091, Peso bruto: 2.14 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Caja de conexión a generador DCU 2 YPV 1100 2M 1S
Caja de conexión a generador hasta 1100 V CC
para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2 con
mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA

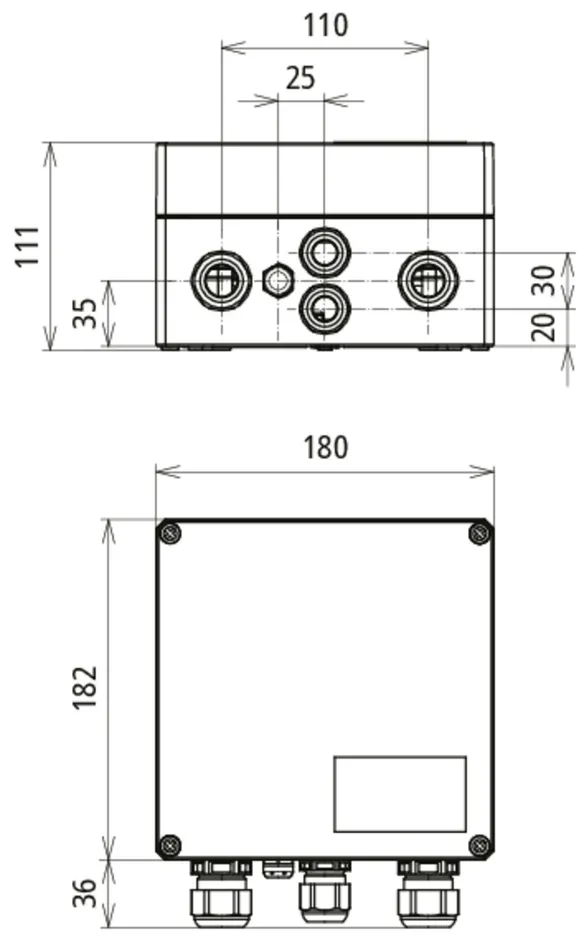

Dimensiones: 180 x 182 x 111 mm
Entrada de cable: 2 conexiones de tornillo cuádruples (conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20 (16 mm²)

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 1S
art. no.: 900921
o equivalente



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1100 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Se ha añadido el artículo 900921 a favoritos.

Ir a favoritos

El artículo 900921 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

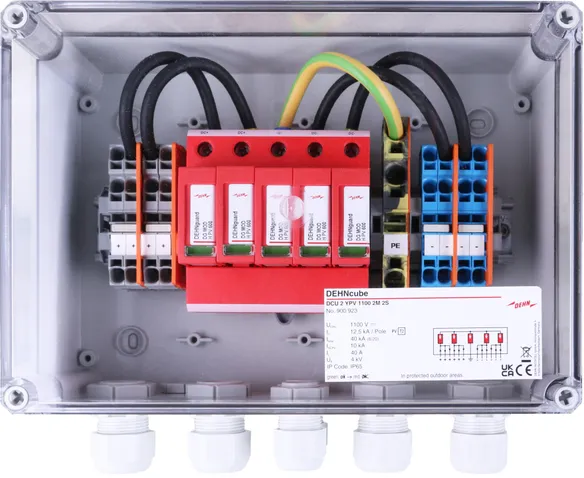

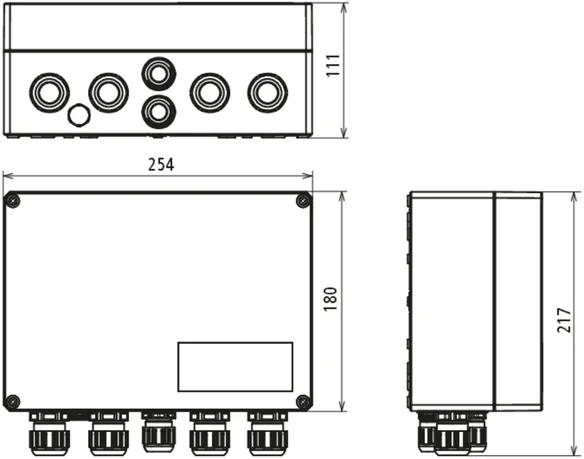

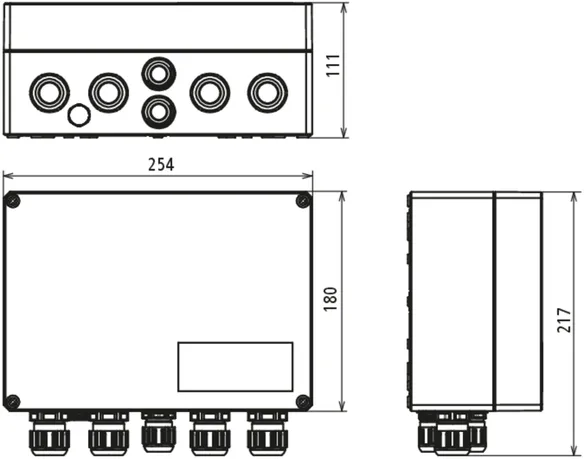

DEHNcube 2 YPV 1100 2M 2S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para proteger dos entradas MPP y dos cadenas.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 Producto

N.º art. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, N.º de arancel aduanero: 85372091, Peso bruto: 2.21 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Caja de conexión a generador DCU 2 YPV 1100 2M 2S
Caja de conexión a generador hasta 1100 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2 con
mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 182 x 111 mm
Entrada de cable: 4 conexiones de tornillo triples (conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20 (16 mm²)

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 2S
art. no.: 900923
o equivalente



Datos técnicos

DPS según EN 61643-31 / ... IEC 61643-31 Tipo 2 / Clase II
Máxima tensión PV (UCPV ) 1100 V
Resistencia a cortocircuito (ISCPV ) 10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (In ) 20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Nivel de protección (UP ) ≤ 4 kV
Clase de protección IP 65

Se ha añadido el artículo 900923 a favoritos.

Ir a favoritos

El artículo 900923 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
