DEHNsolid

Descargador coordinado de corriente de rayo basado en tecnología de vía de chispas
Capacidad de derivación de corriente de rayo muy elevada hasta 200 kA (10/350 µs)
Bajo nivel de protección U_P ≤ 2,5 kV
Equipo de construcción muy robusta para montaje sobre barra colectora o montaje sobre una placa de montaje

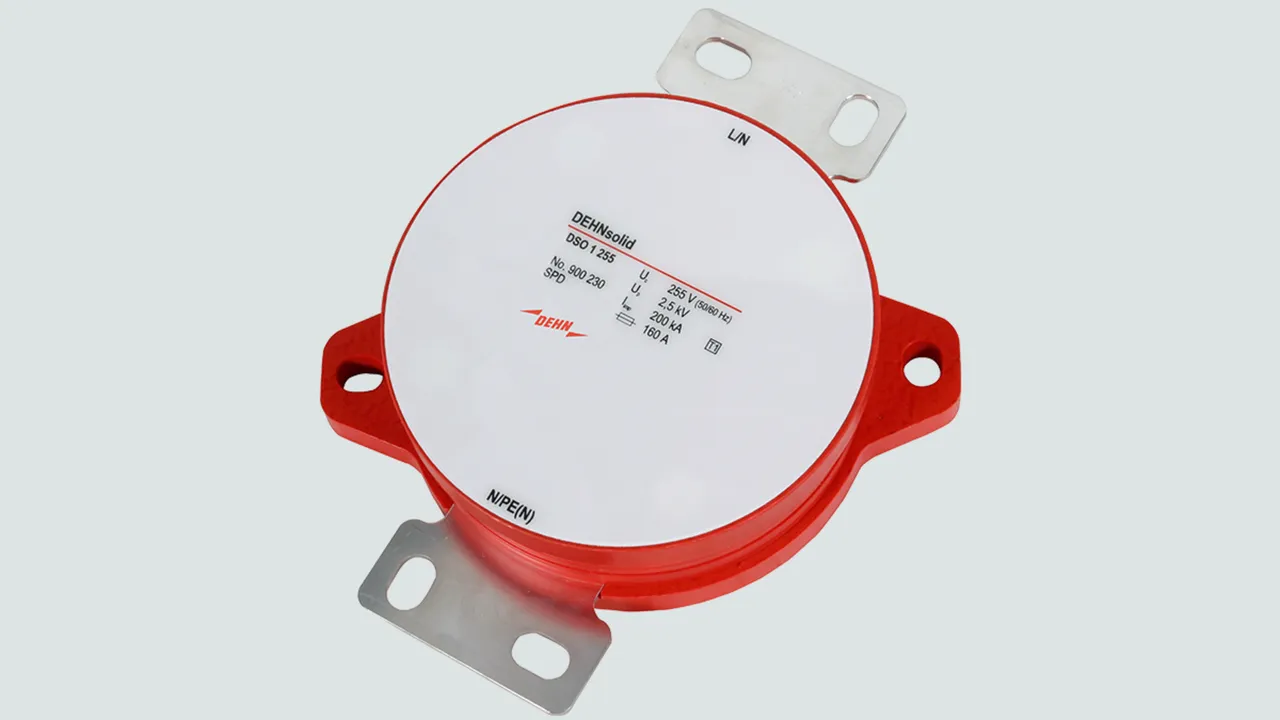

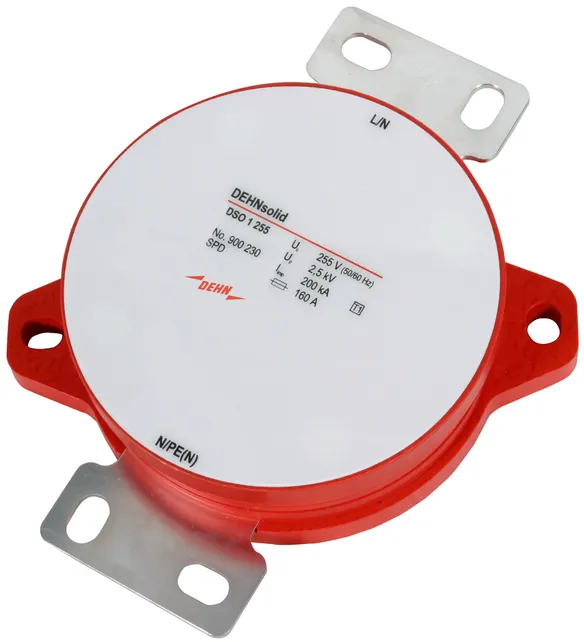

DEHNsolid 1 255

Descargador coordinado de corriente de rayo unipolar para su utilización en sistemas de 230 / 400 V para barras colectoras o placas de montaje.

1 Producto

GTIN 4013364153783, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.67 kg, Empaquetado: 1.00 unidad(es)

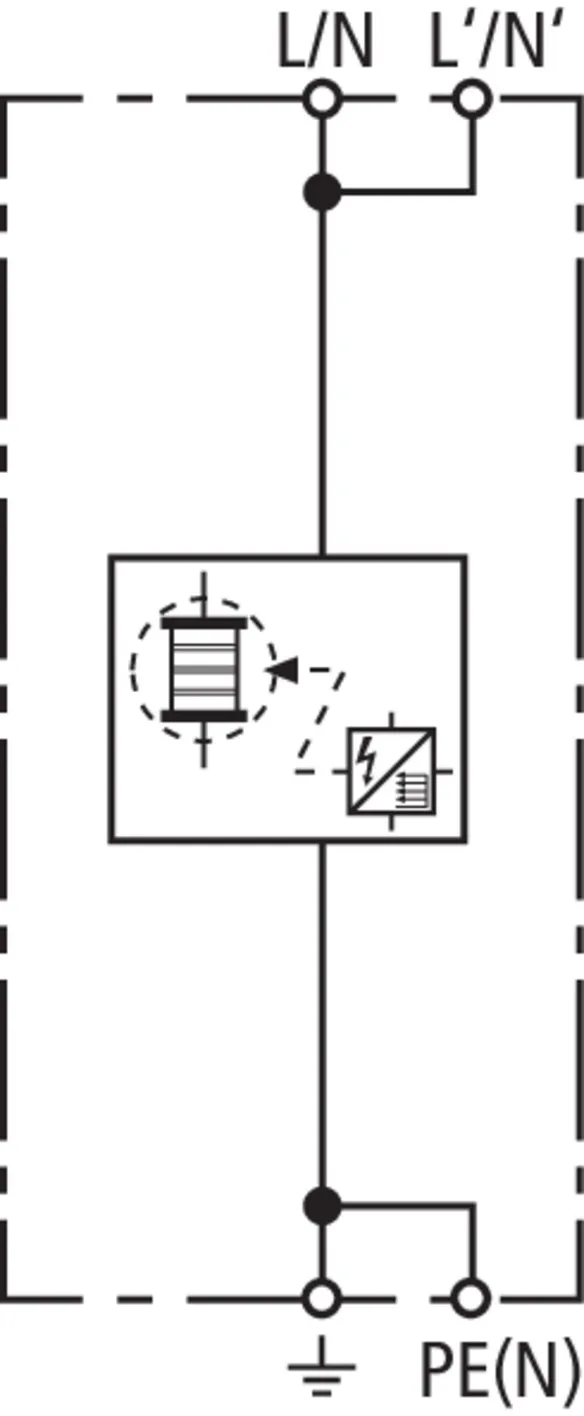

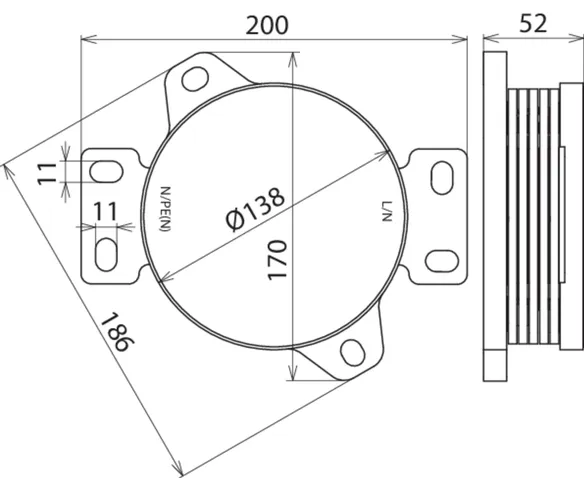

Figuras

Más información

Producto DEHN
Tipo: DSO 1 255
art. no.: 900230
o equivalente

Certificados

Datos técnicos

Clasificación según EN 61643-11 / IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente de impulso de rayo (10/350 µs) (I_imp )	200 kA
Nivel de protección (U_P )	≤ 2,5 kV
Fusible previo max.	160 A gG

Clasificación según EN 61643-11 / IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente de impulso de rayo (10/350 µs) (I_imp )	200 kA
Energía específica (W/R)	10 MJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV
Directamente coordinado con el DEHNguard (longitud del cable ≥ 35 cm)	DG S 440 (FM)
Capacidad de apagado de la corriente consecutiva AC (I_fi )	3 kA_eff
Limitación de la corriente consecutiva / selectividad	sin disparo de fusible hasta 3 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo max.	160 A gG
Resistencia a cortocircuito	3 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Número de puertos	1
Montaje sobre	PE (N) barra colectora mín. 35 mm²
Conexión	vía terminal de cable mín. 35 mm² / máx. 50 mm²
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
