Detector de tensión PHE III

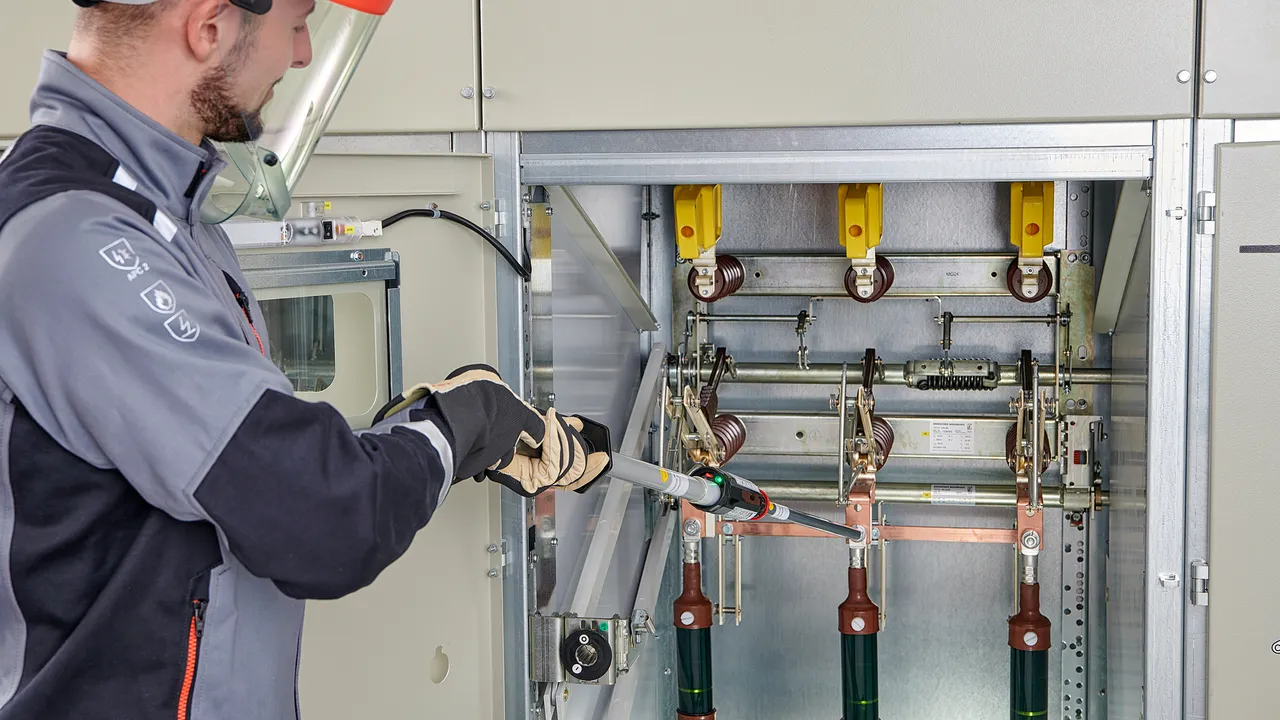

Verificación de la ausencia de tensión

Indicación segura
Fácil de usar
Tansporte económico
Requiere poco espacio

Detalles

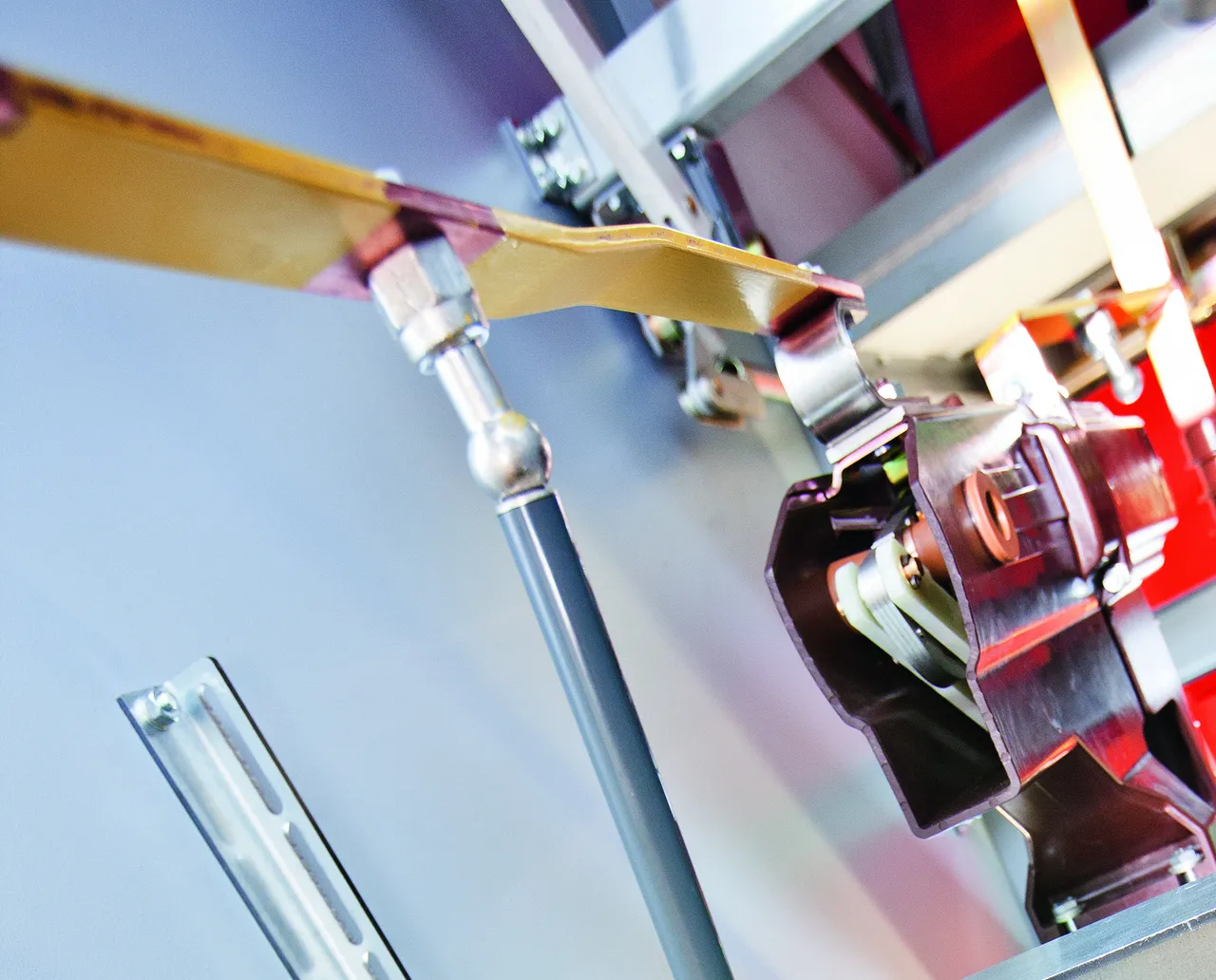

lorem ipsum — Verificación con electrodo integrado

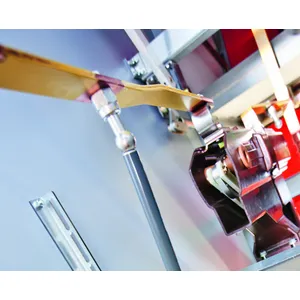

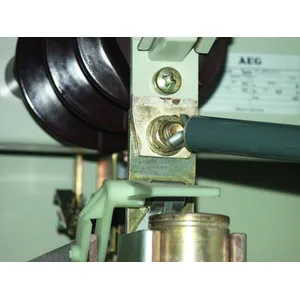

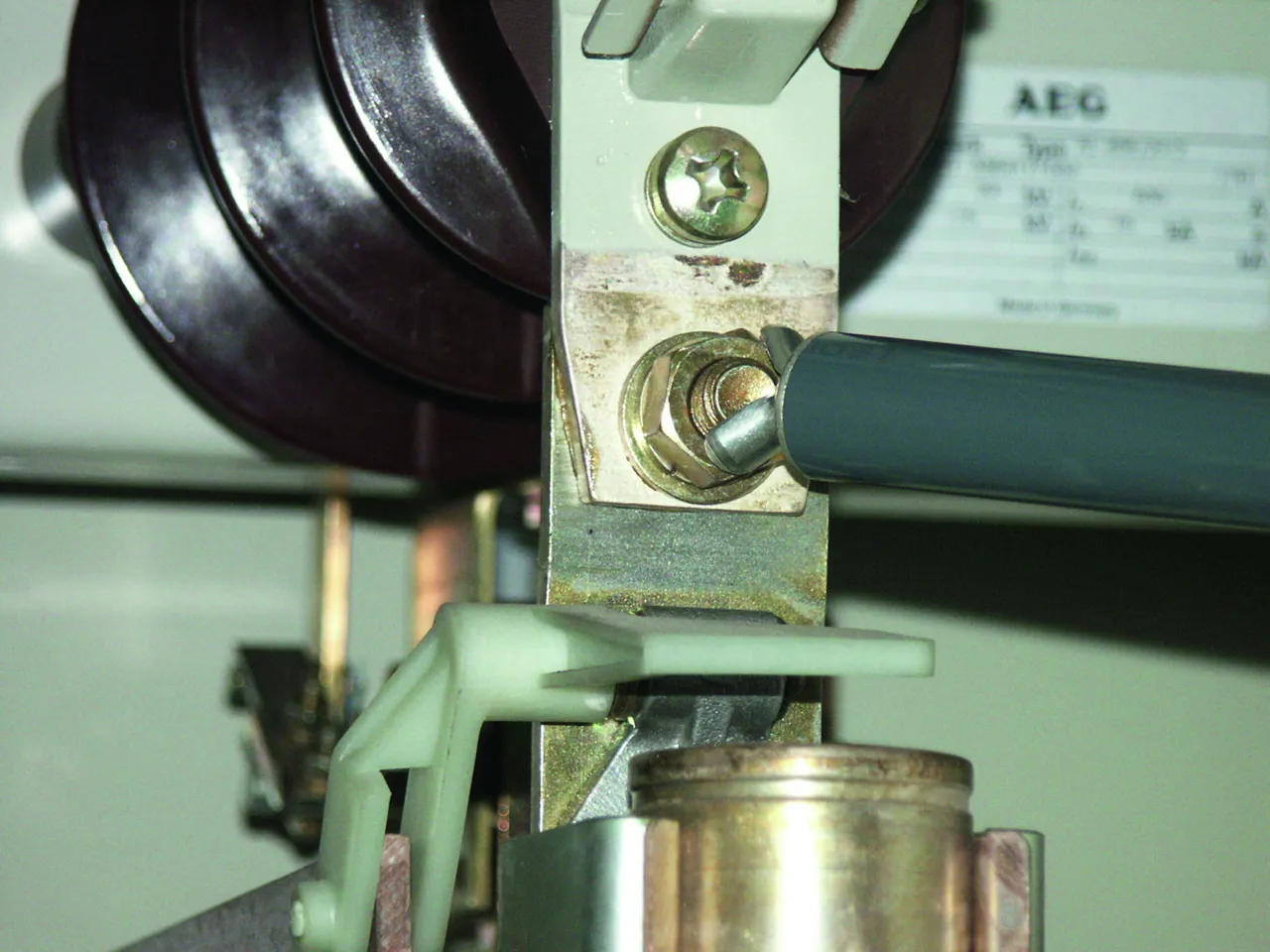

Verificación con electrodo en V atornillado

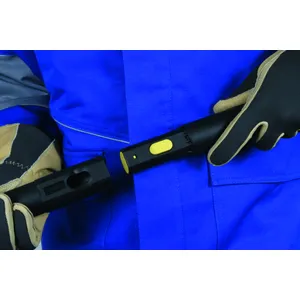

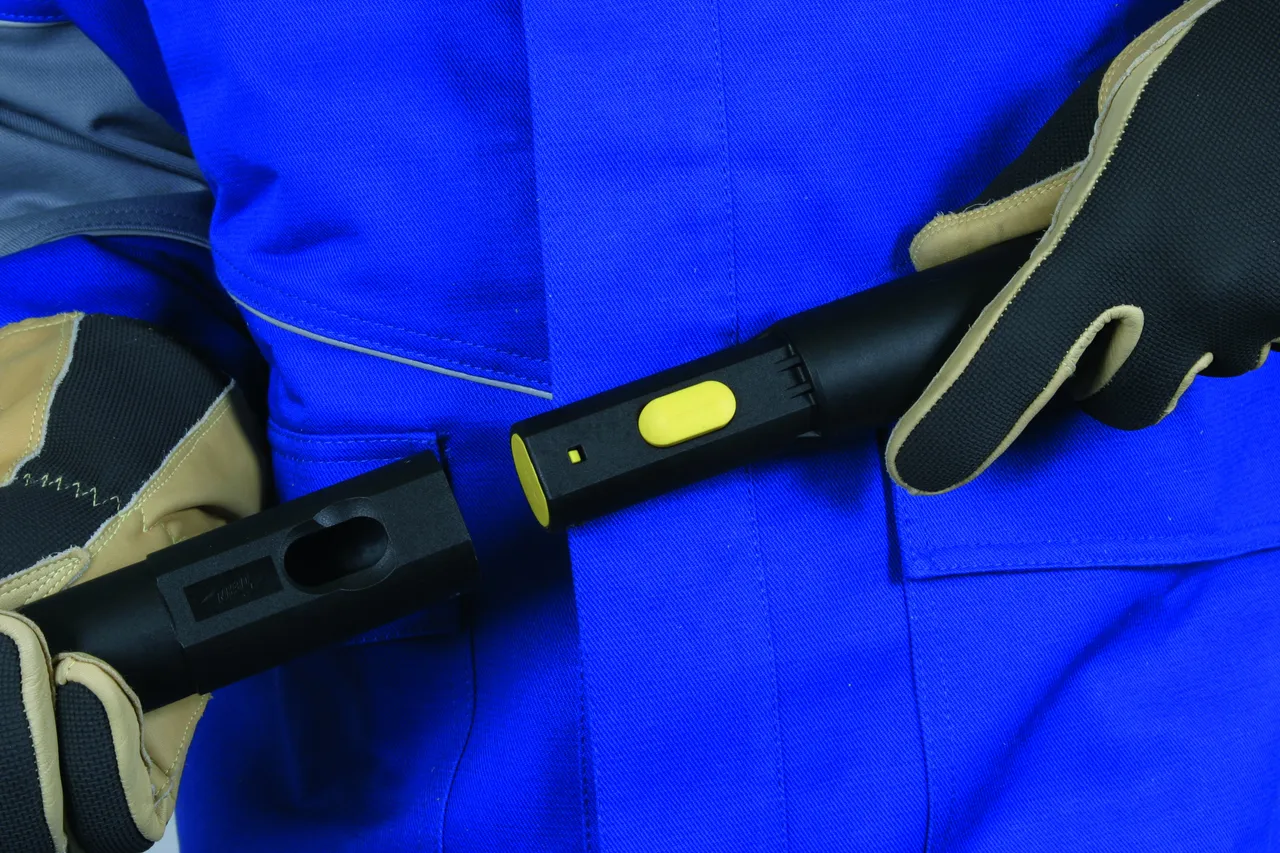

Enchufando la pieza de alargamiento de la empuñadura HV STK y la pértiga aislada IS PHE STK

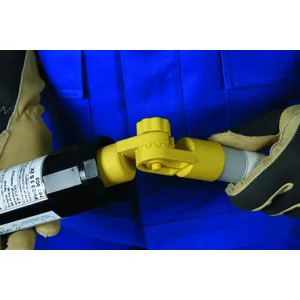

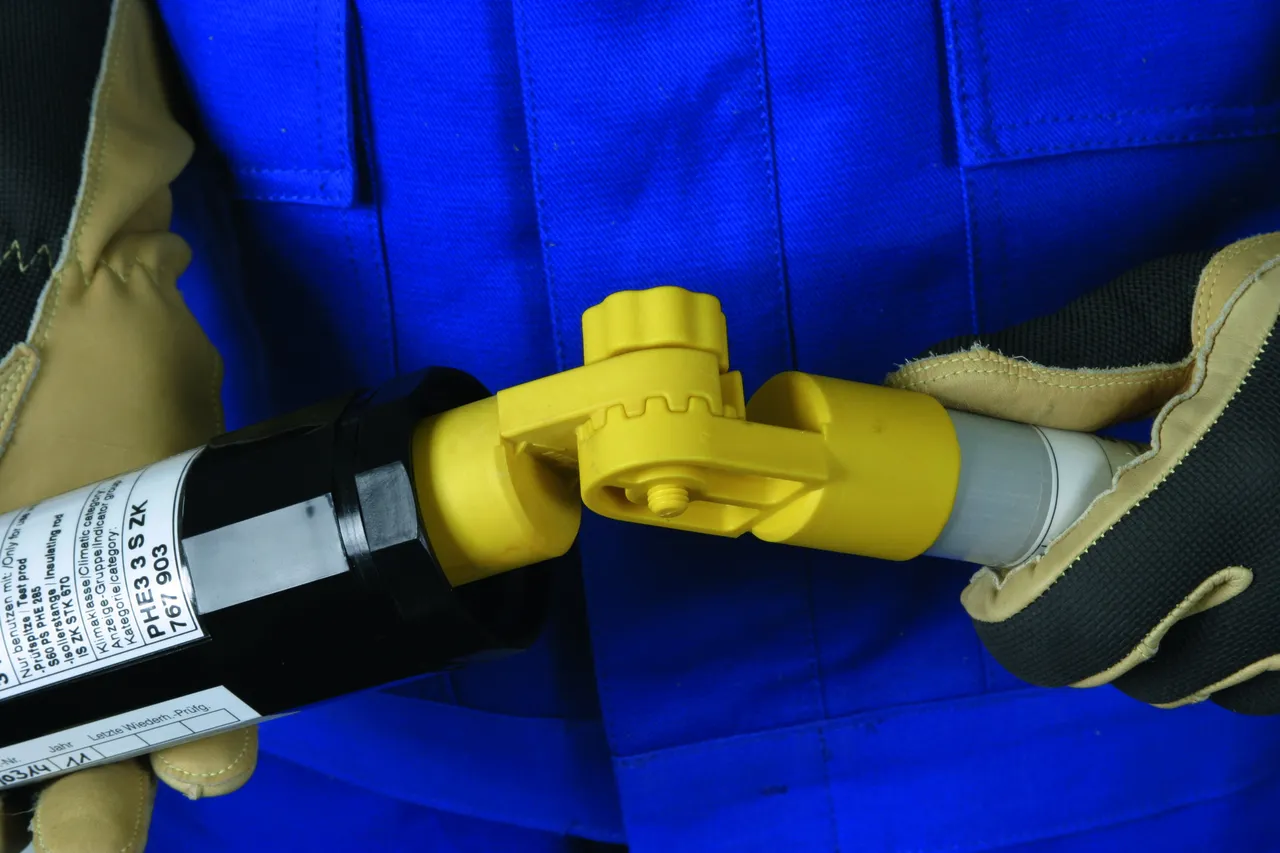

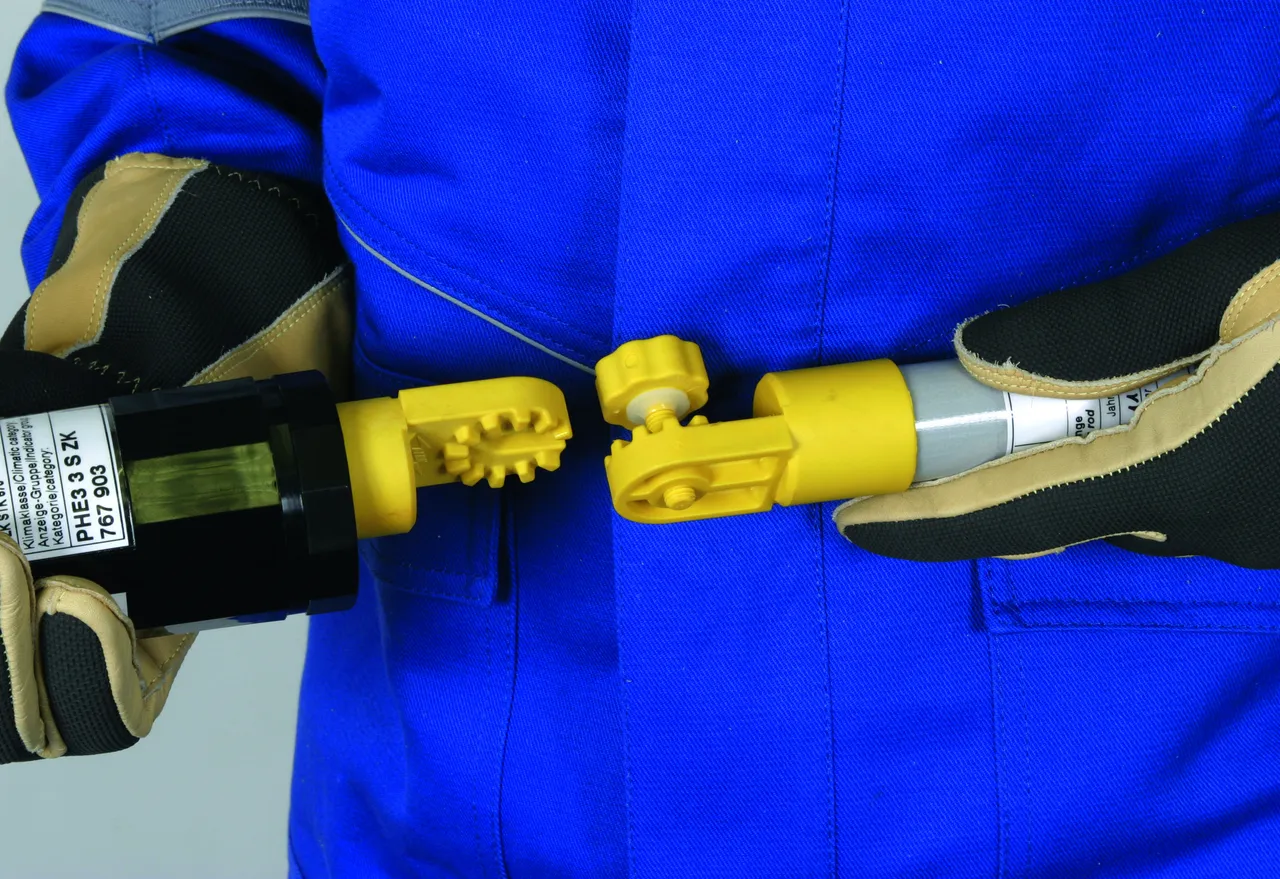

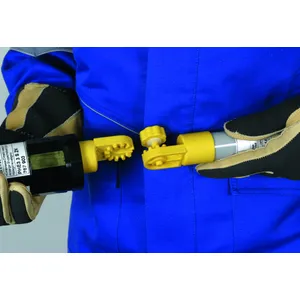

Acoplamiento dentado universal para acodar el detector de tensión

Tensiones nominales hasta 30 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas

5 Productos

N.º art. 767703 PHE3 3 S

GTIN 4013364070899, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.71 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 kV

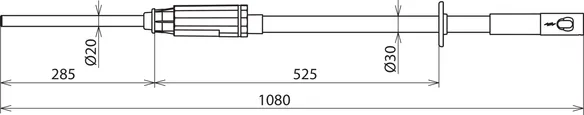

Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	-25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767703 a favoritos.

Ir a favoritos

El artículo 767703 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767706 PHE3 6 S

GTIN 4013364070837, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.71 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767706 a favoritos.

Ir a favoritos

El artículo 767706 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767710 PHE3 10 S

GTIN 4013364070851, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.71 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767710 a favoritos.

Ir a favoritos

El artículo 767710 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767720 PHE3 20 S

GTIN 4013364070844, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.89 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

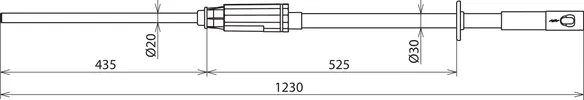

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1230 mm
Profundidad de introducción (I_O )	435 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Categoría	S 61
Longitud total (l_G )	1230 mm
Profundidad de introducción (I_O )	435 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767720 a favoritos.

Ir a favoritos

El artículo 767720 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767730 PHE3 30 S

GTIN 4013364070813, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.83 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	30 kV
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767730 a favoritos.

Ir a favoritos

El artículo 767730 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas

3 Productos

N.º art. 767711 PHE3 3 10 S

GTIN 4013364070820, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.86 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767711 a favoritos.

Ir a favoritos

El artículo 767711 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767721 PHE3 6 20 S

GTIN 4013364070868, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.93 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 ... 20 kV

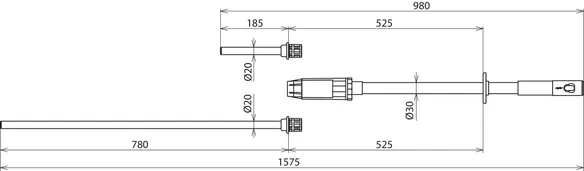

Longitud total (l_G )	1575 mm
Profundidad de introducción (I_O )	780 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63
Longitud total (l_G )	1575 mm
Profundidad de introducción (I_O )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767721 a favoritos.

Ir a favoritos

El artículo 767721 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767731 PHE3 10 30 S

GTIN 4013364070875, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.99 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767731 a favoritos.

Ir a favoritos

El artículo 767731 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

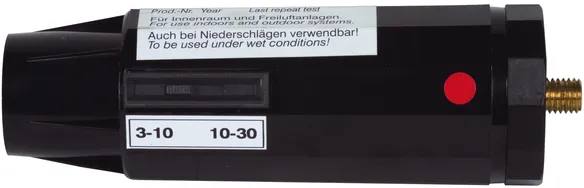

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, rosca M12, conmutable

El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible 3 ... 10 kV. En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.

Categoría "S" para instalaciones de conmutación y líneas aéreas

1 Producto

N.º art. 767733 PHE3 U 3 30 S

GTIN 4013364070882, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.99 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767733 a favoritos.

Ir a favoritos

El artículo 767733 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Tensión nominal 25 kV / 50 Hz

Para líneas aéreas de ferrocarriles eléctricos
Categoría "S" para instalaciones monofásicas de toma de tierra individual.

1 Producto

N.º art. 767125 PHE3 25 S 50 1P

GTIN 4013364130319, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.96 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	25 kV
Longitud total (l_G )	1680 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	25 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1680 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de exterior
Aplicación	líneas aéreas de ferrocarriles eléctricos
Versión	unipolar
Indicador	óptico y acústico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767125 a favoritos.

Ir a favoritos

El artículo 767125 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Tensiones nominales hasta 30 kV / 50 Hz, acoplamiento dentado

Categoría "S" para instalaciones de conmutación y líneas aéreas.

5 Productos

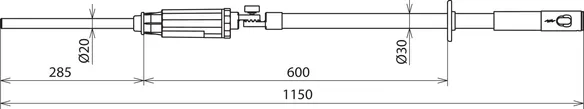

N.º art. 767903 PHE3 3 S ZK

GTIN 4013364134737, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1692.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767903 a favoritos.

Ir a favoritos

El artículo 767903 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767906 PHE3 6 S ZK

GTIN 4013364134744, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1692.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767906 a favoritos.

Ir a favoritos

El artículo 767906 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767910 PHE3 10 S ZK

GTIN 4013364134751, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1692.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767910 a favoritos.

Ir a favoritos

El artículo 767910 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767920 PHE3 20 S ZK

GTIN 4013364134768, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.80 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1300 mm
Profundidad de introducción (I_O )	435 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Categoría	S 61
Longitud total (l_G )	1300 mm
Profundidad de introducción (I_O )	435 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767920 a favoritos.

Ir a favoritos

El artículo 767920 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767930 PHE3 30 S ZK

GTIN 4013364134775, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.87 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	30 kV
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767930 a favoritos.

Ir a favoritos

El artículo 767930 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, acoplamiento dentado

Categoría "S" para instalaciones de conmutación y líneas aéreas

3 Productos

N.º art. 767941 PHE3 3 10 S ZK

GTIN 4013364134782, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.87 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767941 a favoritos.

Ir a favoritos

El artículo 767941 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767951 PHE3 6 20 S ZK

GTIN 4013364134799, N.º de arancel aduanero (EU): 90303370, Peso bruto: 1.96 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1645 mm
Profundidad de introducción (I_O )	780 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63
Longitud total (l_G )	1645 mm
Profundidad de introducción (I_O )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767951 a favoritos.

Ir a favoritos

El artículo 767951 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767961 PHE3 10 30 S ZK

GTIN 4013364134805, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.02 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767961 a favoritos.

Ir a favoritos

El artículo 767961 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Márgenes de tensiones nominales hasta 36 kV / 50 Hz, acoplamiento dentado, conmutable

El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible (3 ... 10 kV o 6 ... 20 kV). En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.

Categoría "S" para instalaciones de conmutación y líneas aéreas

2 Productos

N.º art. 767960 PHE3 U 3 30 S ZK

GTIN 4013364134812, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.02 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767960 a favoritos.

Ir a favoritos

El artículo 767960 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767944 PHE3 U 6 36 S SN7728

GTIN 4013364277731, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.16 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 ... 20 / 20 ... 36 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	6 ... 20 / 20 ... 36 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767944 a favoritos.

Ir a favoritos

El artículo 767944 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, Kit de verificación, rosca M12

Con dos puntas de prueba de la categoría "S" para instalaciones de conmutación y líneas aéreas y categoría "L" para líneas aéreas.

2 Productos

N.º art. 767740 PHE3 6 20 SL

GTIN 4013364071063, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.15 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1575 / 980 mm
Profundidad de introducción (I_O )	780 / 185 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63 / L 71
Longitud total (l_G )	1575 / 980 mm
Profundidad de introducción (I_O )	780 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767740 a favoritos.

Ir a favoritos

El artículo 767740 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

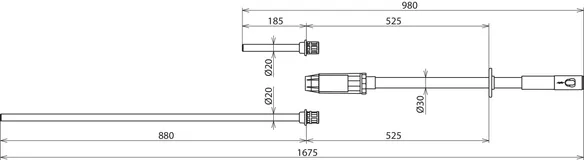

N.º art. 767750 PHE3 10 30 SL

GTIN 4013364071070, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.21 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1675 / 980 mm
Profundidad de introducción (I_O )	880 / 185 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64 / L 71
Longitud total (l_G )	1675 / 980 mm
Profundidad de introducción (I_O )	880 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767750 a favoritos.

Ir a favoritos

El artículo 767750 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, Kit de verificación, acoplamiento dentado

Con dos puntas de prueba de la categoría "S" para instalaciones de conmutación y líneas aéreas y categoría "L" para líneas aéreas.

2 Productos

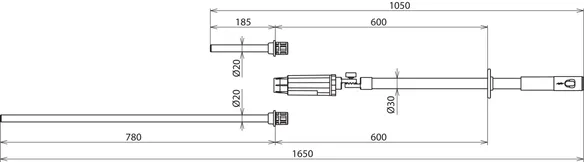

N.º art. 767940 PHE3 6 20 SL ZK

GTIN 4013364134829, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.09 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1650 / 1050 mm
Profundidad de introducción (I_O )	780 / 185 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63 / L 71
Longitud total (l_G )	1650 / 1050 mm
Profundidad de introducción (I_O )	780 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	óptico y acústico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767940 a favoritos.

Ir a favoritos

El artículo 767940 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

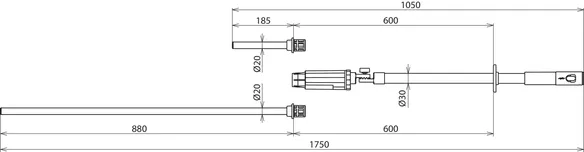

N.º art. 767950 PHE3 10 30 SL ZK

GTIN 4013364134836, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.14 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1750 / 1050 mm
Profundidad de introducción (I_O )	880 / 185 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64 / L 71
Longitud total (l_G )	1750 / 1050 mm
Profundidad de introducción (I_O )	880 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767950 a favoritos.

Ir a favoritos

El artículo 767950 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
