BLITZDUCTORconnect – Modular
- Para la protección de circuitos de medida y control y sistemas de bus y telecomunicaciones
- Alta capacidad de derivación total 3 kA (10/350 µs), 10 kA (8/20 µs)
- Resistencia máxima a la corriente de impulso de rayo (8/20 µs) Imáx hasta 20 kA
- Bajo umbral de protección, también apto para protección de equipo final
- Conexión de conductores rápida y sencilla con la técnica de conexión Push-in
- Todos los componentes de protección integrados en el módulo

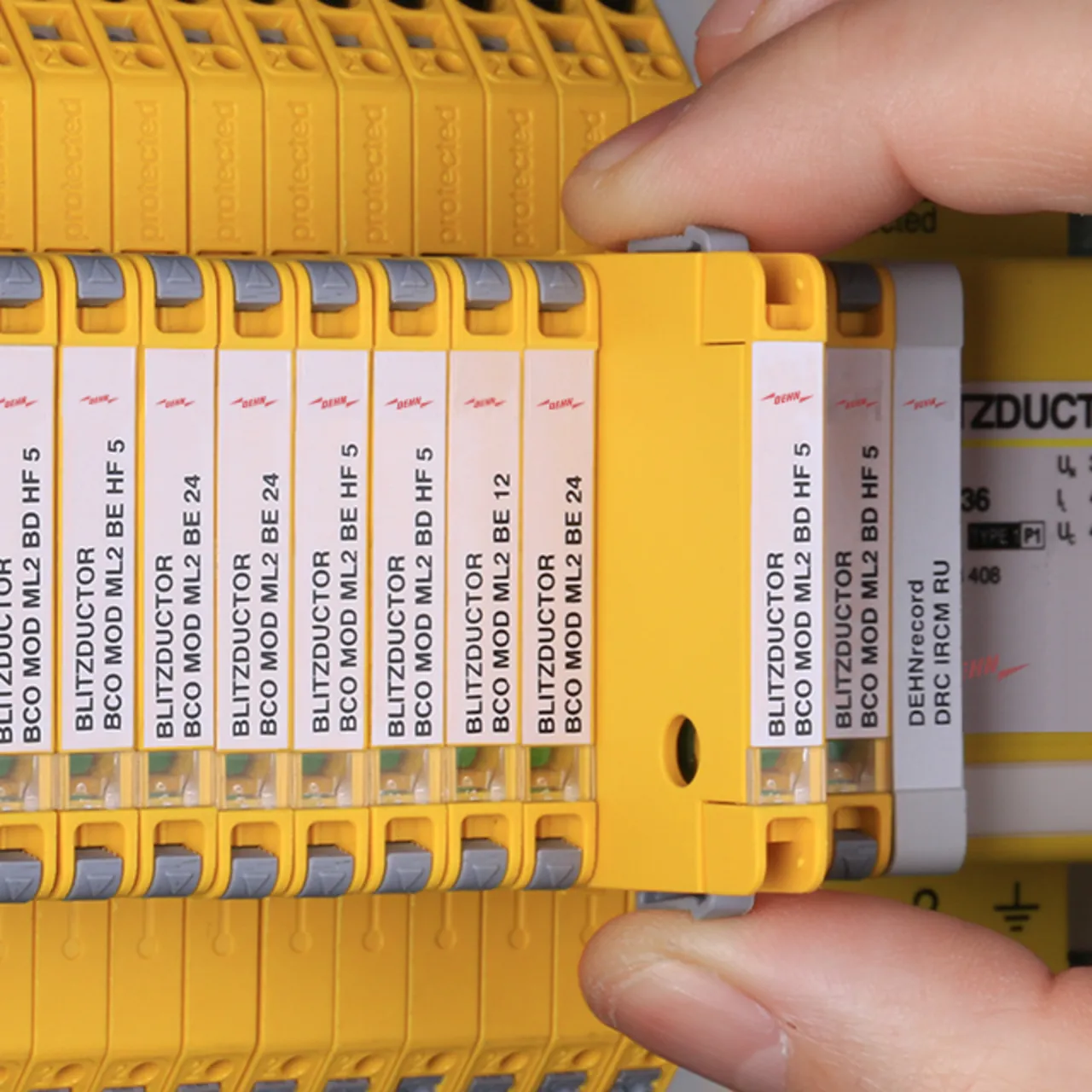

- Botones de desbloqueo secR en ambos lados para el cambio seguro de los módulos
- Alta disponibilidad de las instalaciones gracias al comportamiento a prueba de fallos

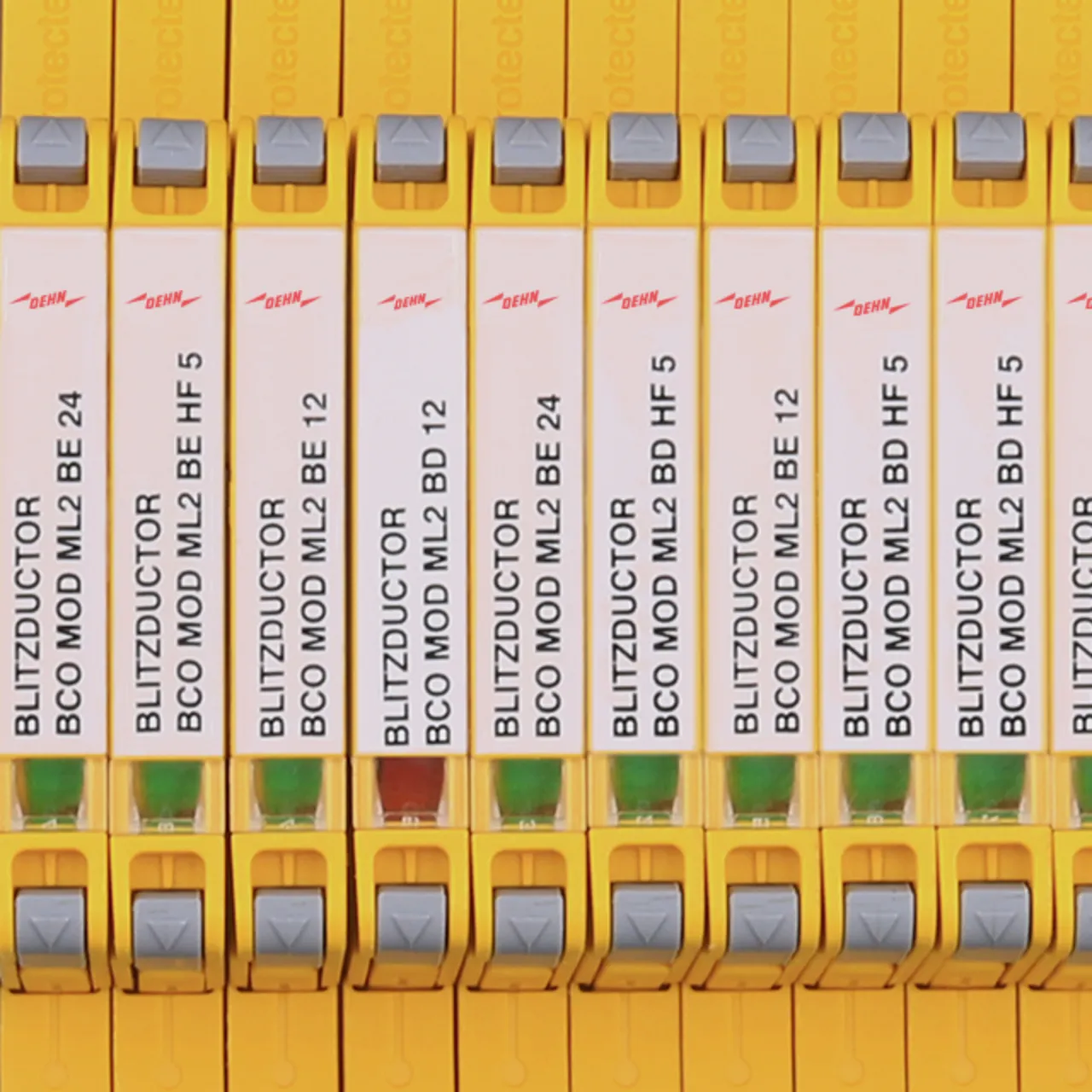

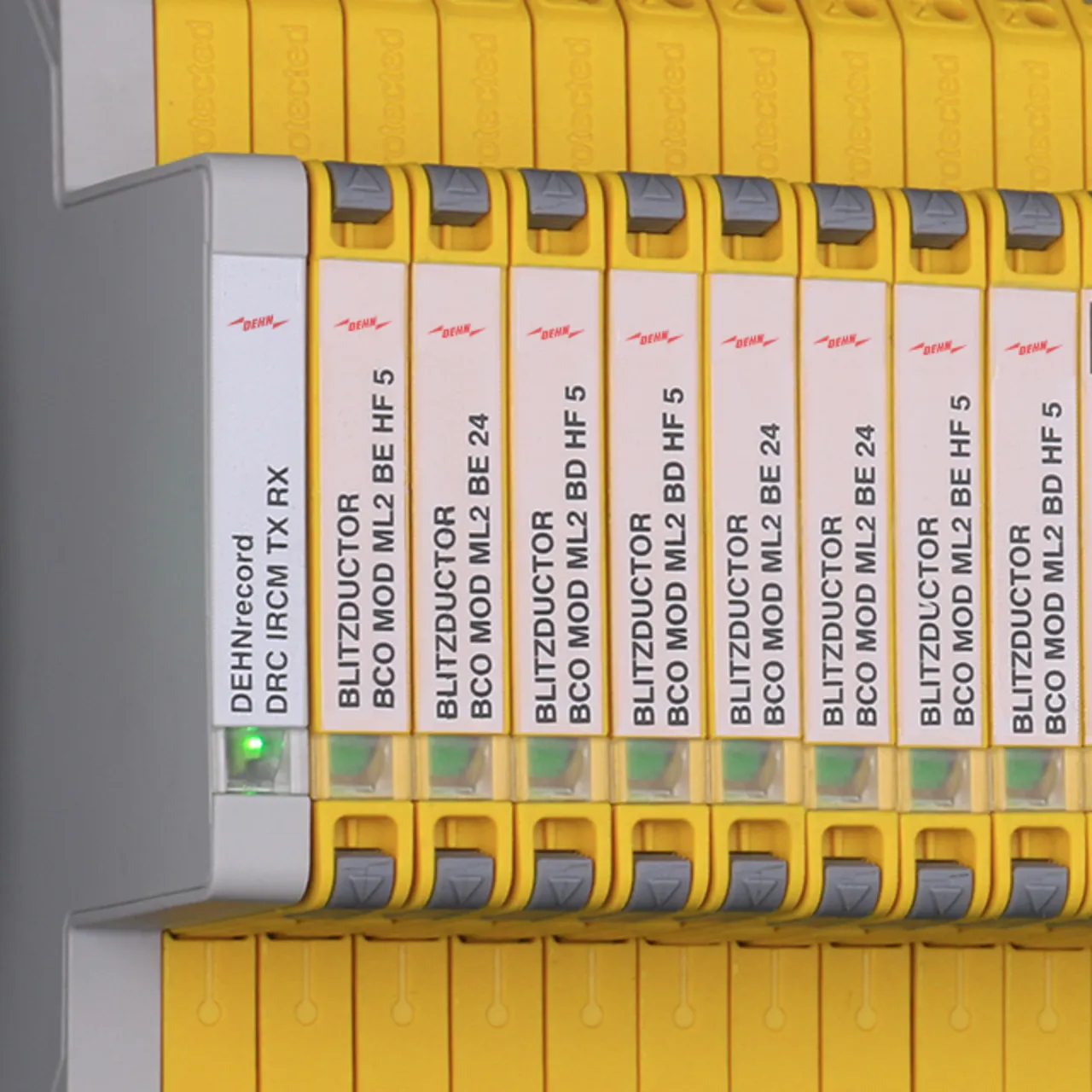

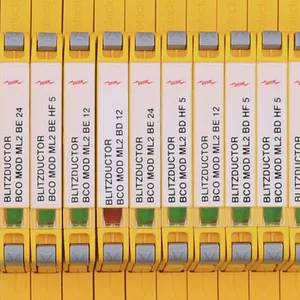

- LifeCheck e indicación de estado visual integrados en el módulo

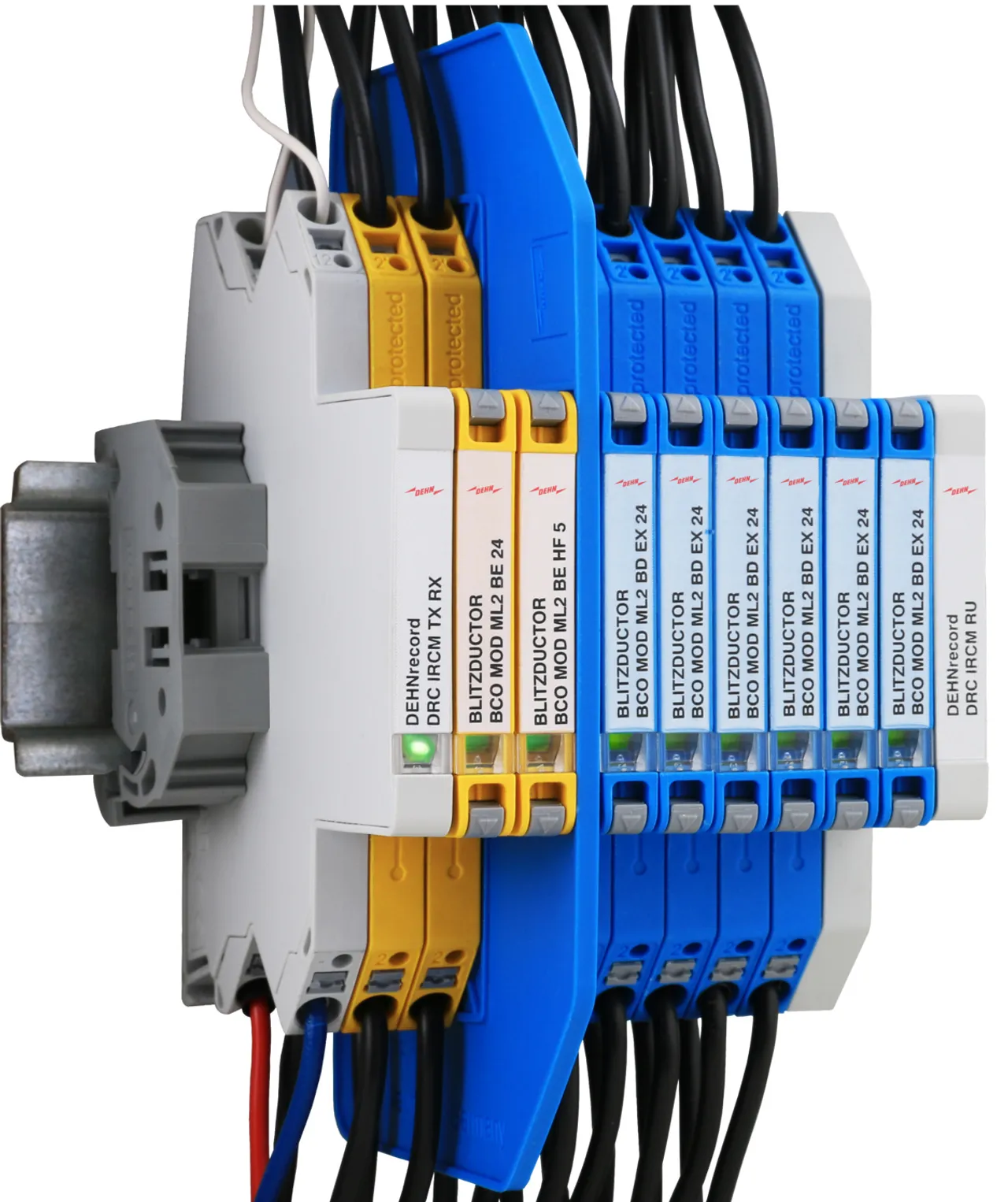

- Señalización a distancia del estado operativo con dispositivo de señalización a distancia opcional
- Desconexión sin herramientas del circuito de señal para fines de mantenimiento
- Probado contra vibraciones y choques para un funcionamiento seguro
Detalles
BCO ML2 B 180
Descargador de corrientes de rayo modular, con ahorro de espacio, con 6 mm de ancho y técnica de conexión Push-in con indicación del estado operativo para la protección de 2 hilos para la equipotencialidad contra el rayo así como la realización de una puesta a tierra indirecta de conductores apantallados. Con interrupción de la señal para trabajos de mantenimiento.
1 Producto
N.º art. 927210 BCO ML2 B 180
GTIN 4013364405585, N.º de arancel aduanero (EU): 85363010, Peso bruto: 57.75 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
Clase de descargador | A |
Tensión nominal (UN ) | 180 V |
Máx. tensión permisible de servicio DC (UC ) | 180 V |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 0 Ohm |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |
BCO ML2 BE
Descargador combinado de corrientes de rayo y sobretensiones, modular, ahorra espacio por solo 6 mm de ancho y técnica de conexión Push-in, con indicación del estado operativo para la protección de 2 hilos individuales con potencial de referencia común así como interfaces asimétricas. Con interrupción de la señal para fines de mantenimiento.
4 Productos

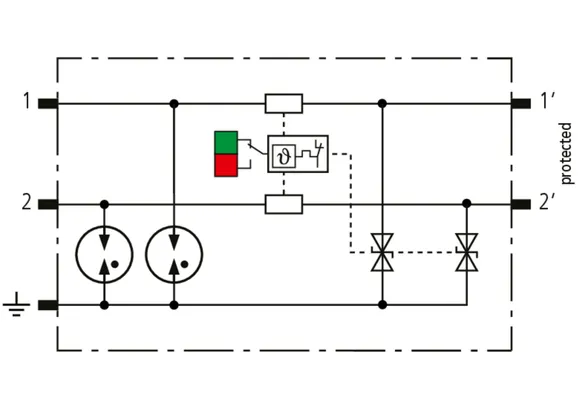

N.º art. 927222 BCO ML2 BE 12
GTIN 4013364405592, N.º de arancel aduanero (EU): 85363010, Peso bruto: 59.19 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
Clase de descargador | M |
Tensión nominal (UN ) | 12 V |
Máx. tensión permisible de servicio DC (UC ) | 15 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 1,4 MHz |
Certificaciones | UL 479B, CSA, ATEX, IECEx, CCC, SIL |

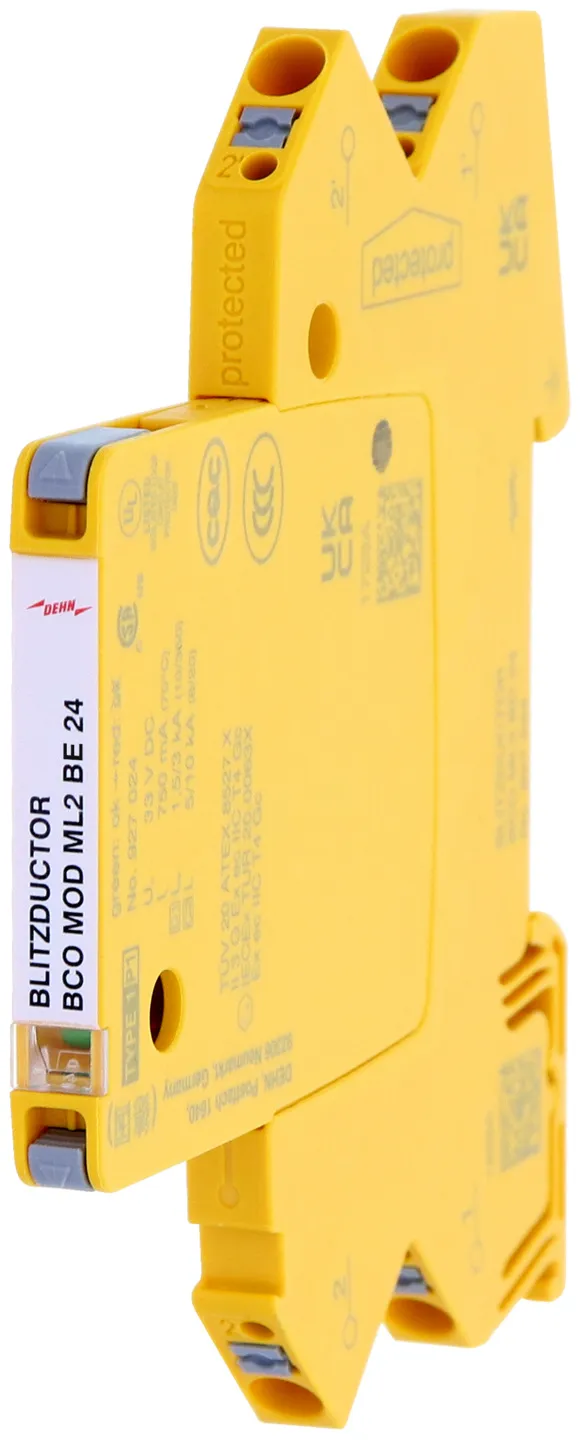

N.º art. 927224 BCO ML2 BE 24
GTIN 4013364405608, N.º de arancel aduanero (EU): 85363010, Peso bruto: 59.68 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
Clase de descargador | M |
Tensión nominal (UN ) | 24 V |
Máx. tensión permisible de servicio DC (UC ) | 33 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 3,4 MHz |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |
N.º art. 927225 BCO ML2 BE 48
GTIN 4013364405615, N.º de arancel aduanero (EU): 85363010, Peso bruto: 58.22 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
Clase de descargador | M |
Tensión nominal (UN ) | 48 V |
Máx. tensión permisible de servicio DC (UC ) | 54 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 5 MHz |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |
N.º art. 927227 BCO ML2 BE 180
GTIN 4013364468658, N.º de arancel aduanero (EU): 85363010, Peso bruto: 58.85 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
Clase de descargador | M |
Tensión nominal (UN ) | 180 V |
Máx. tensión permisible de servicio DC (UC ) | 180 V |
Corriente nominal a 70° C (IL ) | 0,5 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1,8 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 10 MHz |
Certificaciones | UL 497B |

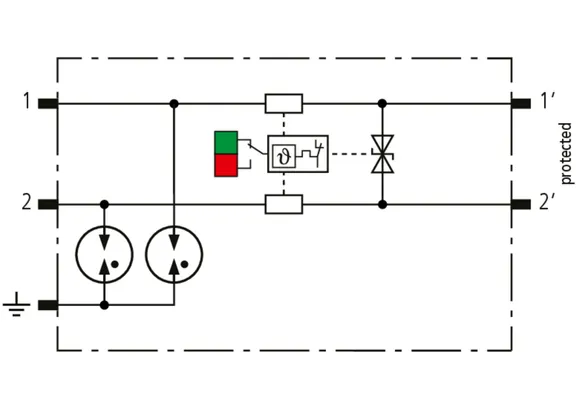

BCO ML2 BD
Descargador combinado de corrientes de rayo y sobretensiones, modular, ahorra espacio por solo 6 mm de ancho y técnica de conexión Push-in, con indicación del estado operativo para la protección de 1 par de hilos de interfaces simétricas libres de potencial de referencia. Con interrupción de la señal para fines de mantenimiento.
4 Productos
N.º art. 927242 BCO ML2 BD 12
GTIN 4013364405622, N.º de arancel aduanero (EU): 85363010, Peso bruto: 58.35 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
Clase de descargador | L |
Tensión nominal (UN ) | 12 V |
Máx. tensión permisible de servicio DC (UC ) | 15 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 2,6 MHz |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |
N.º art. 927244 BCO ML2 BD 24
GTIN 4013364405639, N.º de arancel aduanero (EU): 85363010, Peso bruto: 58.64 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
Clase de descargador | L |
Tensión nominal (UN ) | 24 V |
Máx. tensión permisible de servicio DC (UC ) | 36 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 5,8 MHz |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |
N.º art. 927245 BCO ML2 BD 48
GTIN 4013364405646, N.º de arancel aduanero (EU): 85363010, Peso bruto: 58.49 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
Clase de descargador | L |
Tensión nominal (UN ) | 48 V |
Máx. tensión permisible de servicio DC (UC ) | 56 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 7,2 MHz |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |

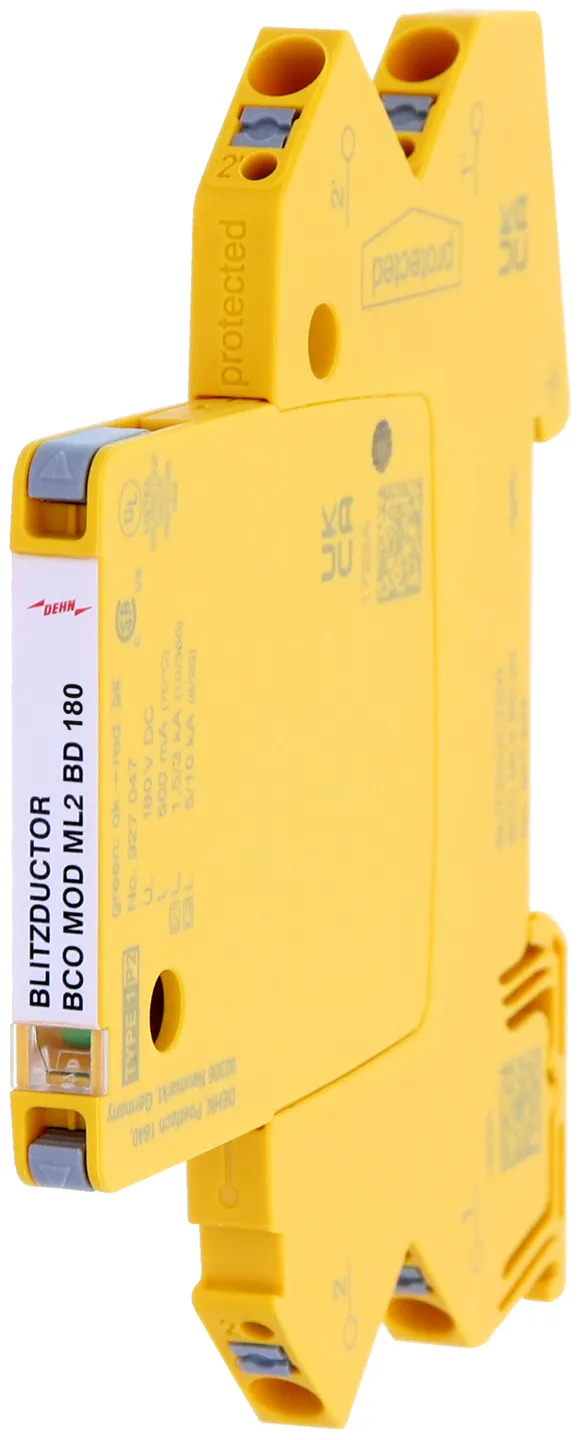

N.º art. 927247 BCO ML2 BD 180
GTIN 4013364468665, N.º de arancel aduanero (EU): 85363010, Peso bruto: 58.92 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
Clase de descargador | L |
Tensión nominal (UN ) | 180 V |
Máx. tensión permisible de servicio DC (UC ) | 180 V |
Corriente nominal a 70° C (IL ) | 0,5 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1,8 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 10 MHz |
Certificaciones | UL 497B |

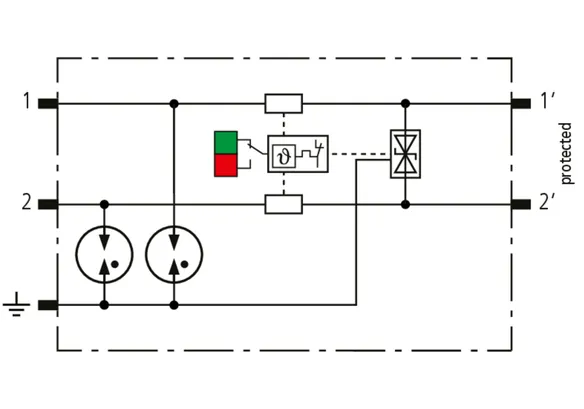

BCO ML2 BE HF
Descargador combinado de corrientes de rayo y sobretensiones, modular, que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 1 par de hilos de interfaces simétricas libres de referencia a tierra. Con interrupción de la señal para fines de mantenimiento.
2 Productos
N.º art. 927270 BCO ML2 BE HF 5
GTIN 4013364405653, N.º de arancel aduanero (EU): 85363010, Peso bruto: 58.57 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
Clase de descargador | M |
Tensión nominal (UN ) | 5 V |
Máx. tensión permisible de servicio DC (UC ) | 8,5 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |

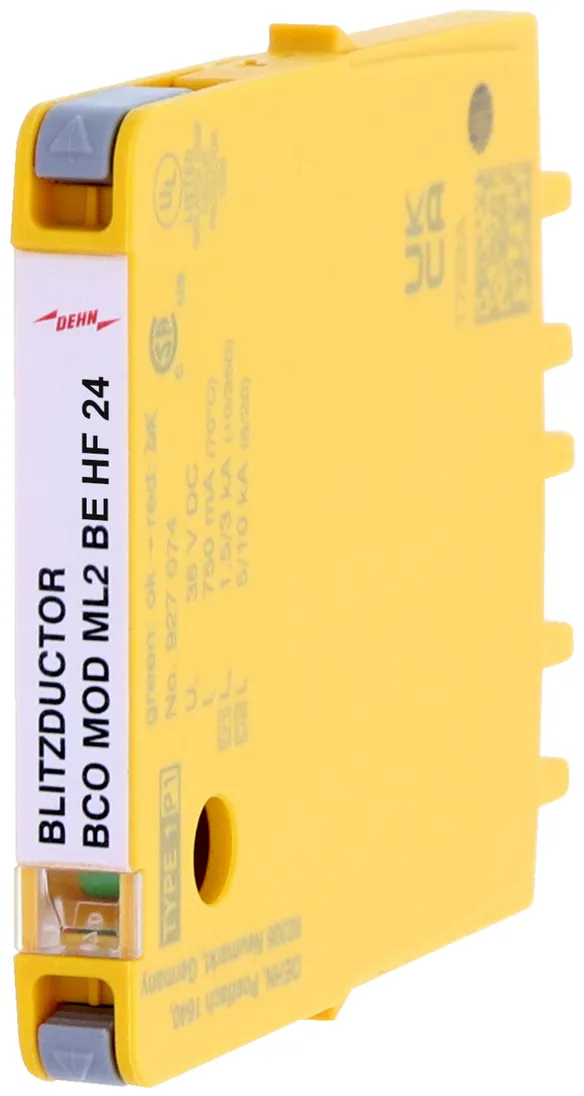

N.º art. 927274 BCO ML2 BE HF 24
GTIN 4013364468559, N.º de arancel aduanero (EU): 85363010, Peso bruto: 58.30 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
Clase de descargador | M |
Tensión nominal (UN ) | 24 V |
Máx. tensión permisible de servicio DC (UC ) | 36 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Certificaciones | UL 497B |

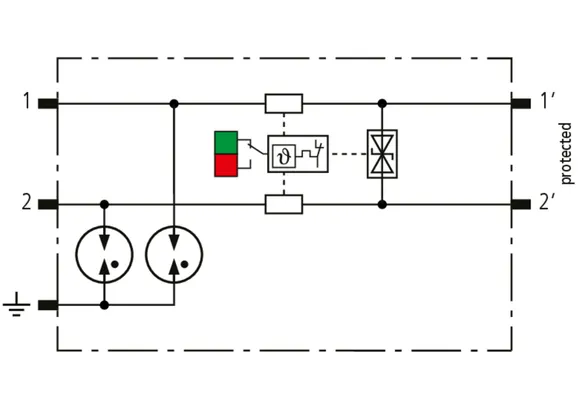

BCO ML2 BD HF
Descargador combinado modular de espacio reducido en ancho de 6 mm y con técnica de conexión Push-in, con indicación de estado para la protección de un par de hilos de sistemas de bus de alta frecuencia y sin referencia a tierra, así como interfaces simétricas. Con interrupción de la señal para fines de mantenimiento.
2 Productos

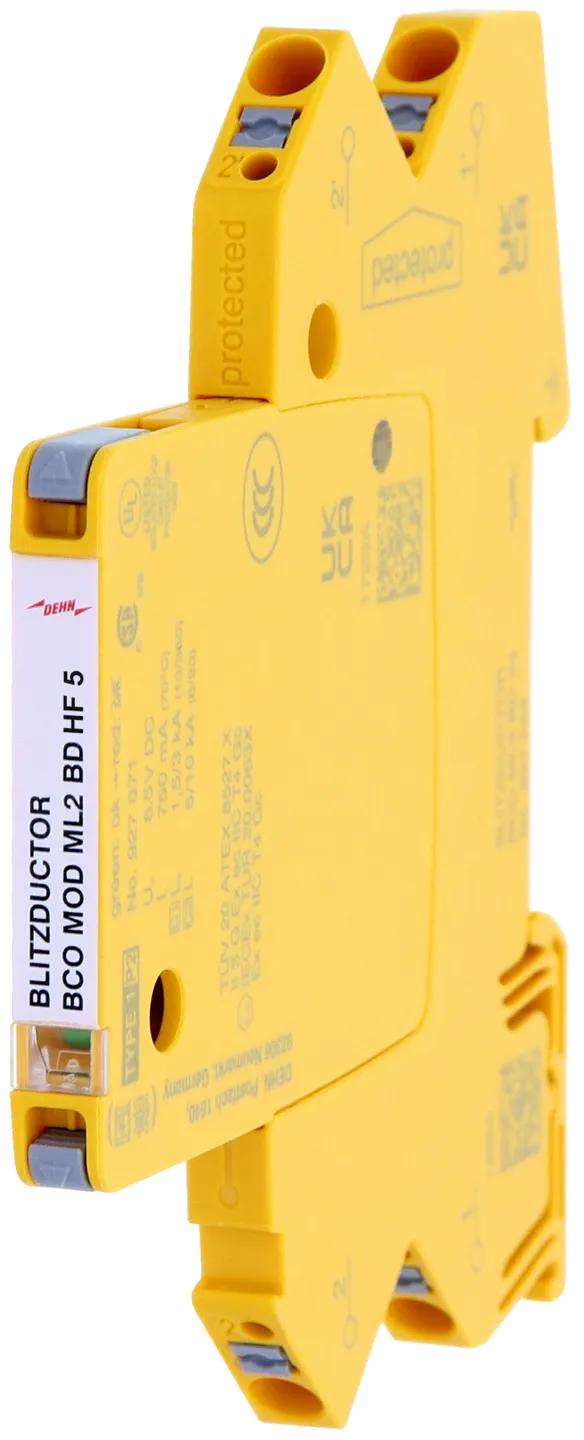

N.º art. 927271 BCO ML2 BD HF 5
GTIN 4013364405660, N.º de arancel aduanero (EU): 85363010, Peso bruto: 58.42 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
Clase de descargador | L |
Tensión nominal (UN ) | 5 V |
Máx. tensión permisible de servicio DC (UC ) | 8,5 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 100 MHz |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |
N.º art. 927275 BCO ML2 BD HF 24
GTIN 4013364468566, N.º de arancel aduanero (EU): 85363010, Peso bruto: 58.60 g, Empaquetado: 1.00 unidad(es)
PredecesorDatos técnicos
Clase de descargador | L |
Tensión nominal (UN ) | 24 V |
Máx. tensión permisible de servicio DC (UC ) | 36 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 100 MHz |
Certificaciones | UL 497B |

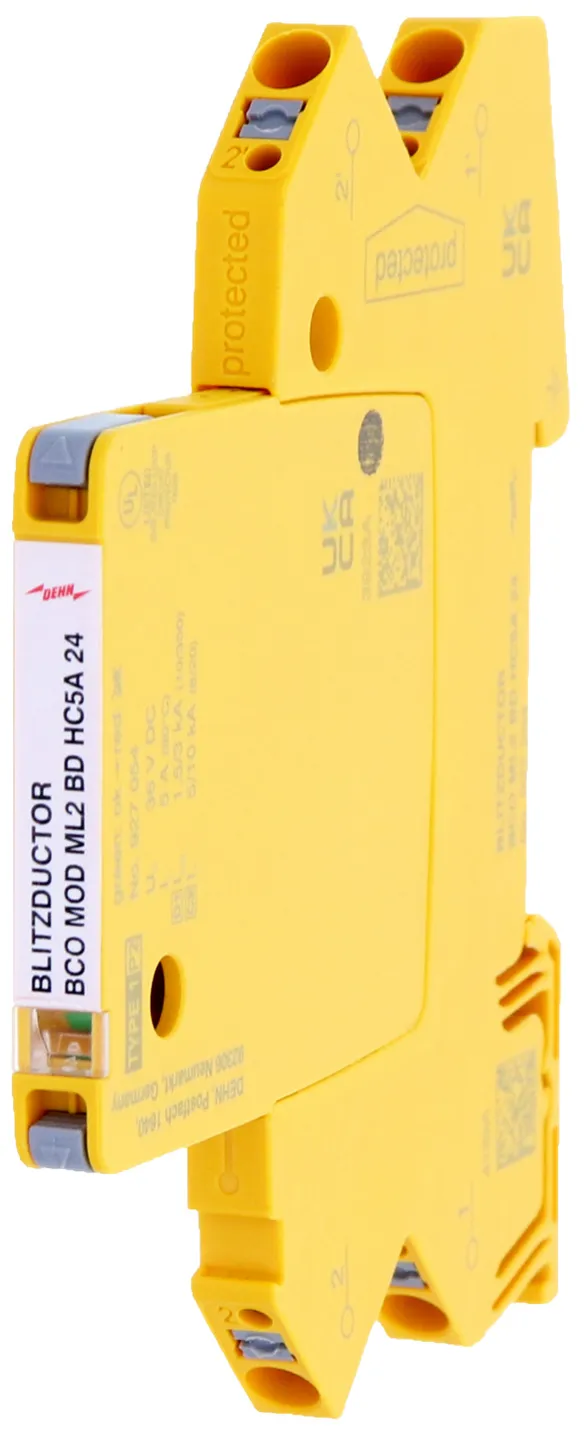

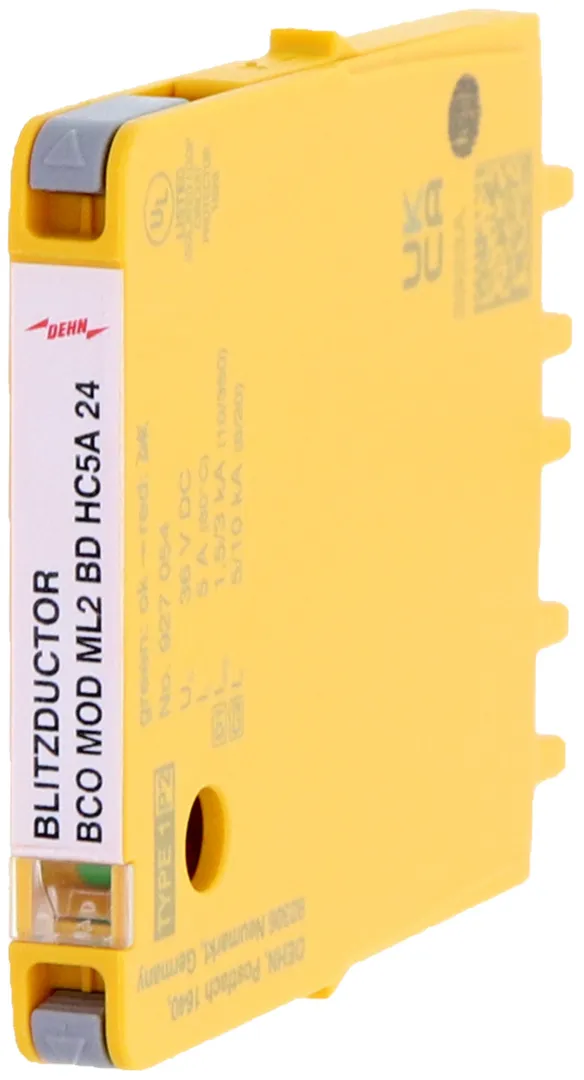

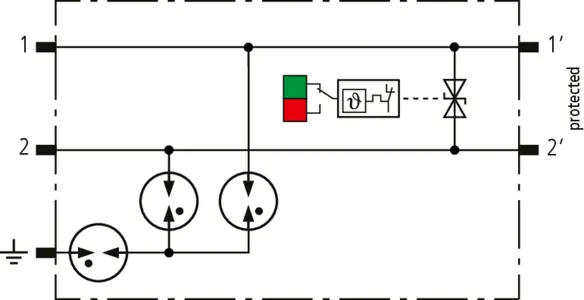

N.º art. 927254 BCO ML2 BD HC5A 24
GTIN 4013364513419, N.º de arancel aduanero (EU): 85363010, Peso bruto: 60.63 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
Clase de descargador | L |
Tensión nominal (UN ) | 24 V |
Máx. tensión permisible de servicio DC (UC ) | 36 V |
Corriente nominal a 80 °C (IL ) | 5 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 0 Ohm |
Certificaciones | UL 497B, SIL |

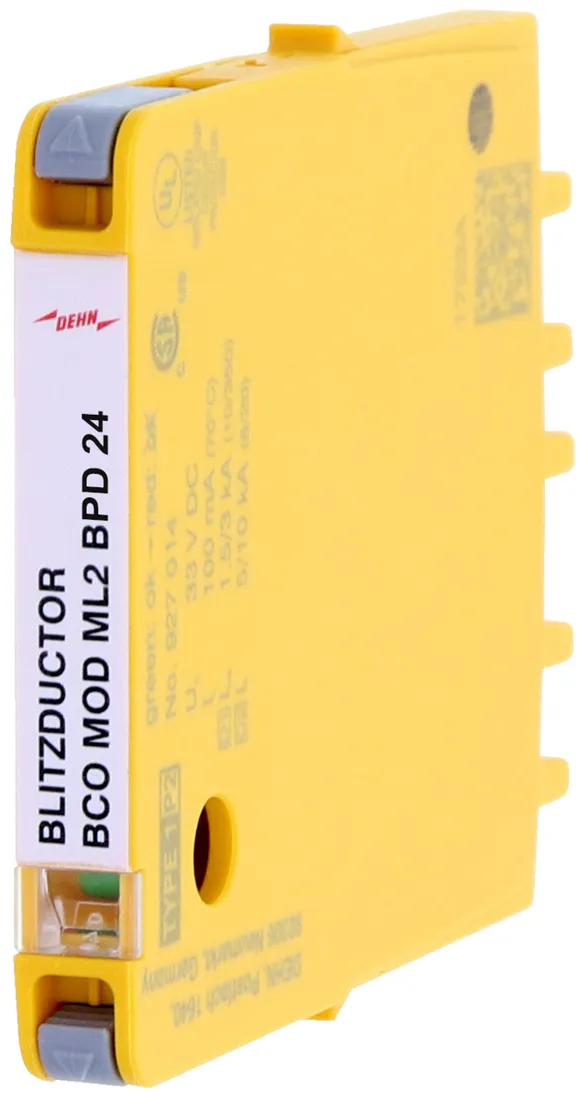

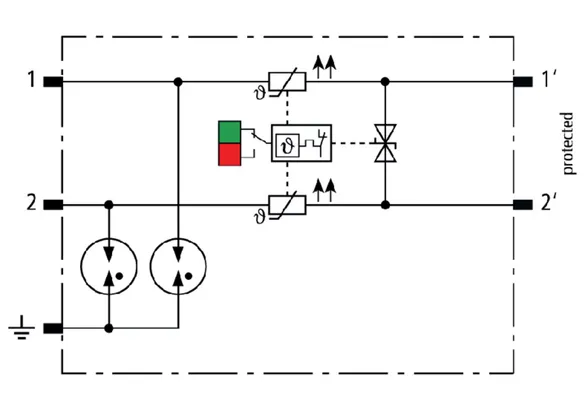

BCO ML2 BPD 24
Descargador combinado de corrientes de rayo y sobretensiones modular, con ahorro de espacio, con 6 mm de ancho y técnica de conexión Push-in con indicación del estado operativo para la protección de un par de hilos en sistemas 24 V dc. Para su utilización también en caso del polo negativo puesto a tierra. Los resistores PTC integrados permiten una repuesta segura del descargador después de una interferencia en el circuito de la instalación con corrientes de cortocircuito hasta 40 A. Con interrupción de la señal para trabajos de mantenimiento.
1 Producto
N.º art. 927214 BCO ML2 BPD 24
GTIN 4013364473003, N.º de arancel aduanero (EU): 85363010, Peso bruto: 58.00 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
Clase de descargador | L |
Tensión nominal (UN ) | 24 V |
Máx. tensión permisible de servicio DC (UC ) | 33 V |
Corriente nominal a 70° C (IL ) | 0,1 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 10 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 4,5 MHz |
Certificaciones | UL 497B |

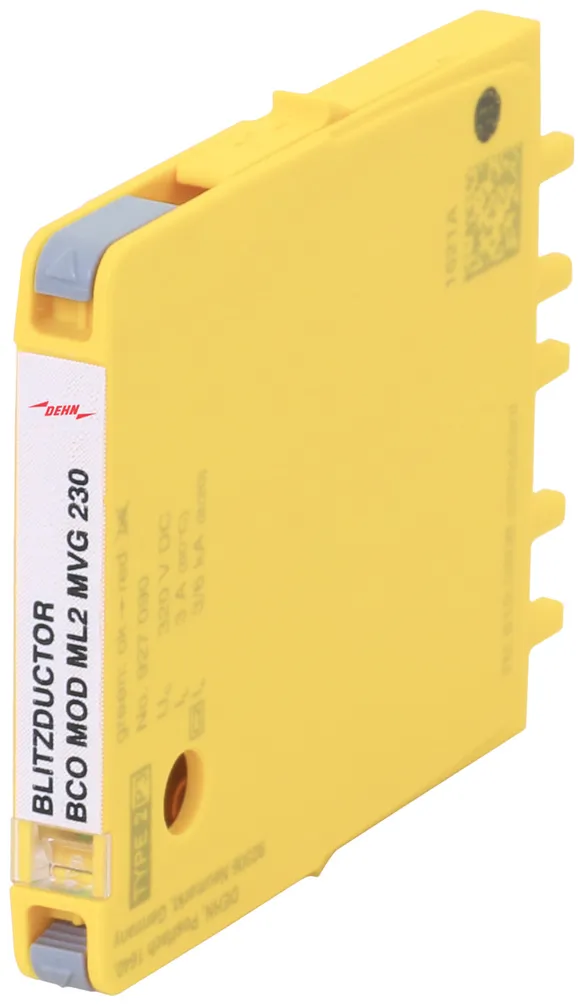

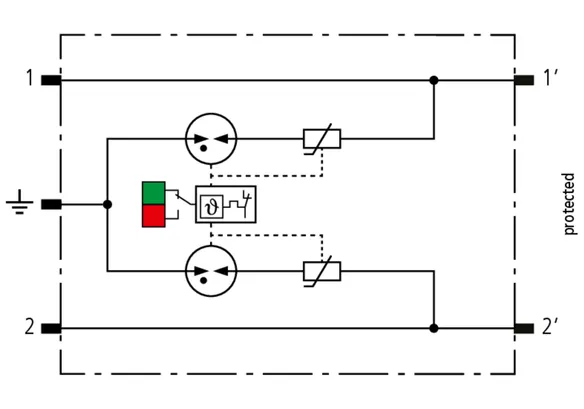

BCO ML2 MVG 230
Descargador de sobretensiones modular, que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 2 hilos de interfaces de señal multifilares libres de potencial de tierra con una tensión nominal de 230 V. Con interrupción de la señal para fines de mantenimiento. Cumple, entre otros, los requerimientos a sistemas de señalización en la industria ferroviaria (conforme a DB RIL 819.0808).
1 Producto
N.º art. 927290 BCO ML2 MVG 230
GTIN 4013364466524, N.º de arancel aduanero (EU): 85363010, Peso bruto: 60.12 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
Clase de descargador | V |
Tensión nominal (UN ) | 230 V |
Corriente nominal a 80 °C (IL ) | 3 A |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 6 kA |
Impedancia de serie por hilo | 0 Ohm |
Certificaciones | SIL |

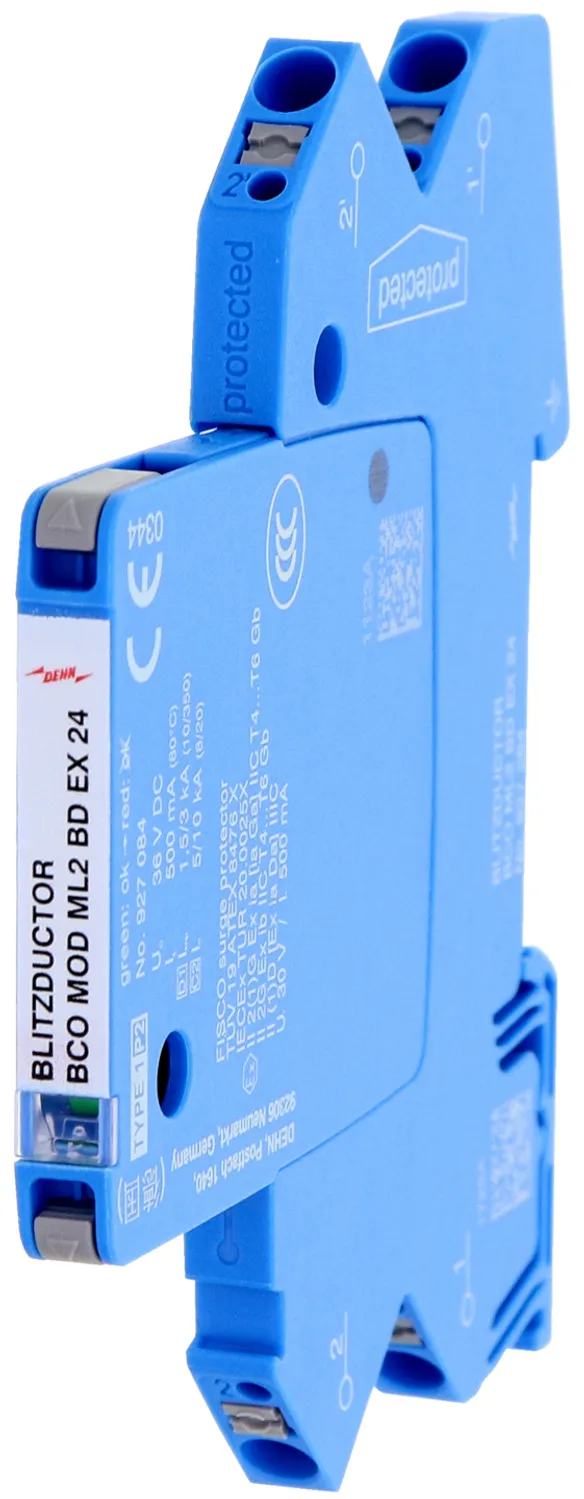

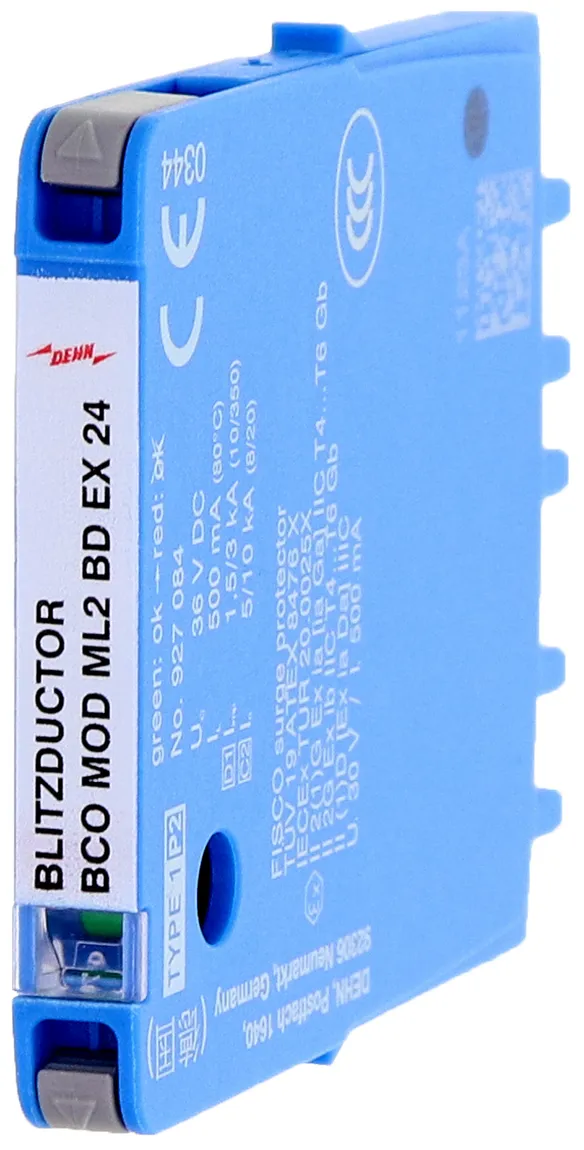

BCO ML2 BD EX 24
Descargador combinado de corrientes de rayo y sobretensiones, modular, que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 1 par de hilos de circuitos de medida autoprotegidos y sistemas bus. Cumple los requerimientos según FISCO. Resistencia del aislamiento > 500 V hilo-tierra. Con interrupción de la señal para fines de mantenimiento.
1 Producto
N.º art. 927284 BCO ML2 BD EX 24
GTIN 4013364405677, N.º de arancel aduanero (EU): 85363010, Peso bruto: 65.18 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
Clase de descargador | L |
Tensión nominal (UN ) | 24 V |
Máx. tensión permisible de servicio DC (UC ) | 36 V |
Corriente nominal a 80 °C (IL ) | 0,5 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 3,5 MHz |
Certificaciones | ATEX, IECEx, CCC |
BCO MOD ML2 B
Módulo de protección para descargadores de corrientes de rayo con 6 mm de ancho, para el BLITZDUCTORconnect con indicación del estado operativo para la protección de 2 hilos individuales para la equipotencialidad contra el rayo así como la realización de una toma de tierra indirecta de cables apantallados.
1 Producto

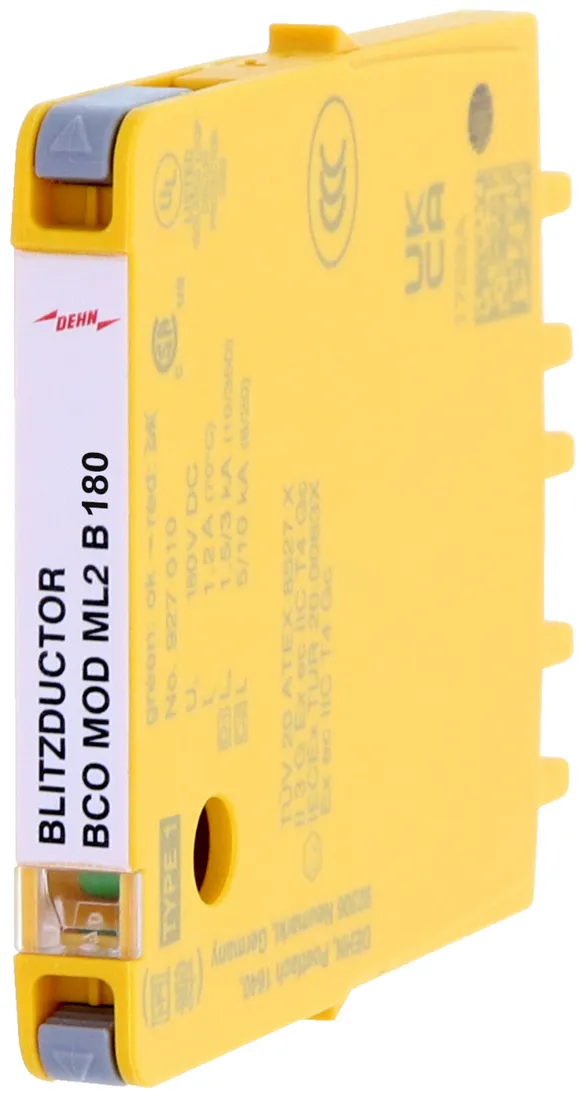

N.º art. 927010 BCO MOD ML2 B 180
GTIN 4013364410114, N.º de arancel aduanero (EU): 85363010, Peso bruto: 39.00 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
Clase de descargador | A |
Tensión nominal (UN ) | 180 V |
Máx. tensión permisible de servicio DC (UC ) | 180 V |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 0 Ohm |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |
N.º art. 927022 BCO MOD ML2 BE 12
GTIN 4013364410121, N.º de arancel aduanero (EU): 85363010, Peso bruto: 39.00 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
Clase de descargador | M |
Tensión nominal (UN ) | 12 V |
Máx. tensión permisible de servicio DC (UC ) | 15 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 1,4 MHz |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |
N.º art. 927024 BCO MOD ML2 BE 24
GTIN 4013364410138, N.º de arancel aduanero (EU): 85363010, Peso bruto: 39.27 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
Clase de descargador | M |
Tensión nominal (UN ) | 24 V |
Máx. tensión permisible de servicio DC (UC ) | 33 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 3,4 MHz |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |
N.º art. 927025 BCO MOD ML2 BE 48
GTIN 4013364410145, N.º de arancel aduanero (EU): 85363010, Peso bruto: 39.00 g, Empaquetado: 1.00 unidad(es)
Datos técnicos
Clase de descargador | M |
Tensión nominal (UN ) | 48 V |
Máx. tensión permisible de servicio DC (UC ) | 54 V |
Corriente nominal a 70° C (IL ) | 0,75 A |
D1 Corriente de choque de rayo (10/350 µs) por hilo (Iimp ) | 1,5 kA |
C2 Corriente nominal de descarga total (8/20 µs) (In ) | 10 kA |
Impedancia de serie por hilo | 1 Ohm |
Frecuencia de corte hilo-hilo (fG ) | 5 MHz |
Certificaciones | UL 497B, CSA, ATEX, IECEx, CCC, SIL |
