DEHNshield

  • Descargador combinado precableado contra corriente de rayo y sobretensiones de aplicación optimizada Tipo 1 + Tipo 2, basado en tecnología de vía de chispas
  • La tecnología de vía de chispas con dimensiones de sólo 1 módulo/polo facilita una versión compacta con gran ahorro de espacio
  • Cumple las exigencias mínimas a la capacidad de derivación de corriente de rayo según VDE 0100-534
  • Facilita una equipotencialidad compacta contra el rayo y aporta la necesaria protección contra sobretensiones de los equipos finales
  • Capacidad de descarga hasta 50 kA (10/350 µs)
  • Indicación del estado de funcionamiento/avería mediante señal verde/roja en la ventana de inspección
  • Elevada capacidad de apagado de corrientes consecutivas (Ifi = 25 kArms)

Details

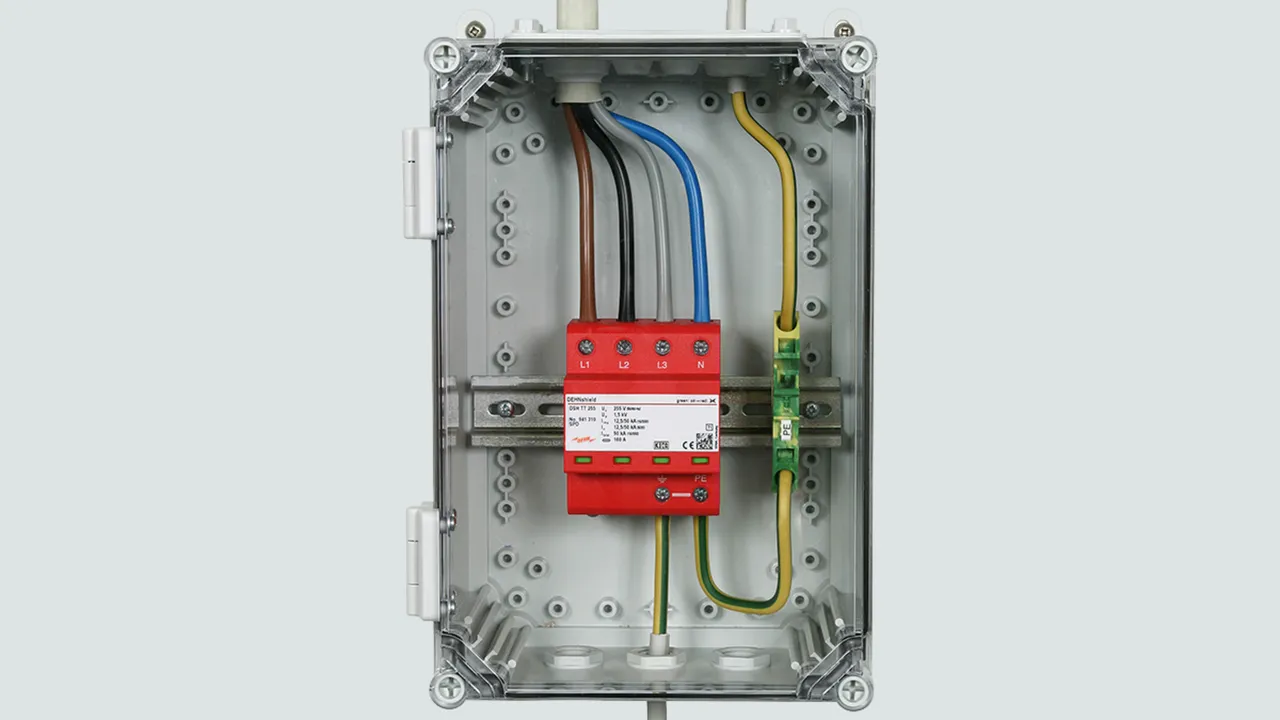

Cableado con borna de conexión STAK 25 probada contra corriente de rayo.
lorem ipsum

DEHNshield TNC

Descargador combinado de corrientes de rayo y sobretensiones de aplicación optimizada, precableado, basado en tecnología de vía de chispas para sistemas TN-C con una tensión nominal de 230 / 400 V (circuito 3+0).

1 Producto

N.º art. 941300 DSH TNC 255

GTIN 4013364133556, N.º de arancel aduanero: 85363090, Peso bruto: 415.80 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: DSH TNC 255
Art. Nr.: 941300
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 37,5 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (Iimp ) 12,5 kA
Nivel de protección (UP ) ≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones KEMA, VDE, UL

Se ha añadido el artículo 941300 a favoritos.

El artículo 941300 ha sido añadido a la cesta de compra.


DEHNshield TNC FM

Descargador combinado de corrientes de rayo y sobretensiones de aplicación optimizada, precableado, basado en tecnología de vía de chispas para sistemas TN-C con una tensión nominal de 230/400 V (circuito 3+0); con contacto de señalización remota libre de potencial.

1 Producto

N.º art. 941305 DSH TNC 255 FM

GTIN 4013364275317, N.º de arancel aduanero: 85363090, Peso bruto: 420.60 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: DSH TNC 255 FM
Art. Nr.: 941305
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 37,5 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (Iimp ) 12,5 kA
Nivel de protección (UP ) ≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones KEMA, VDE
Contactos FM / Forma de los contactos contacto conmutado

Se ha añadido el artículo 941305 a favoritos.

El artículo 941305 ha sido añadido a la cesta de compra.


DEHNshield TNC Basic FM

Descargador combinado de corrientes de rayo y sobretensiones, precableado de aplicación optimizada para sistemas TN-C para su utilización en los sistemas principales de alimentación (circuito 3+0) en edificios sin protección externa contra rayos (también con alimentación por líneas aéreas); con contacto de señalización a distancia libre de potencial.

1 Producto

N.º art. 941306 DSH B TNC 255 FM

GTIN 4013364328068, N.º de arancel aduanero: 85363090, Peso bruto: 422.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: DSH B TNC 255 FM
Art. Nr.: 941306
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 22,5 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (Iimp ) 7,5 kA
Nivel de protección (UP ) ≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones VDE
Contactos FM / Forma de los contactos contacto conmutado

Se ha añadido el artículo 941306 a favoritos.

El artículo 941306 ha sido añadido a la cesta de compra.


DEHNshield TNS

Descargador combinado de corrientes de rayo y sobretensiones de aplicación optimizada, precableado, basado en tecnología de vía de chispas para sistemas TN-S con una tensión nominal de 230 /400 V (circuito 4+0).

1 Producto

N.º art. 941400 DSH TNS 255

GTIN 4013364133563, N.º de arancel aduanero: 85363090, Peso bruto: 555.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Producto DEHN
Tipo: DSH TNS 255
Art. Nr.: 941400
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Nivel de protección [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones KEMA, VDE, UL

Se ha añadido el artículo 941400 a favoritos.

El artículo 941400 ha sido añadido a la cesta de compra.


DEHNshield TNS FM

Descargador combinado de corrientes de rayo y sobretensiones de aplicación optimizada, precableado, basado en tecnología de vía de chispas para sistemas TN-S con una tensión nominal de 230 /400 V (circuito 4+0); con contacto de señalización remota libre de potencial.

1 Producto

N.º art. 941405 DSH TNS 255 FM

GTIN 4013364275331, N.º de arancel aduanero: 85363090, Peso bruto: 488.30 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TNS 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos,
para los sistemas 230/400 V-TN(C)-S, ancho 4 móds.,
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TNS 255 FM
Art. Nr.: 941405
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Nivel de protección [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones KEMA, VDE
Contactos FM / Forma de los contactos contacto conmutado

Se ha añadido el artículo 941405 a favoritos.

El artículo 941405 ha sido añadido a la cesta de compra.


DEHNshield TNS Basic FM

Descargador combinado de corrientes de rayo y sobretensiones, precableado de aplicación optimizada, para sistemas TN-S; para su utilización en los sistemas principales de alimentación (circuito 4+0) en edificios sin protección externa contra rayos (también con alimentación por líneas aéreas); con contacto de señalización a distancia libre de potencial.

1 Producto

N.º art. 941406 DSH B TNS 255 FM

GTIN 4013364328082, N.º de arancel aduanero: 85363090, Peso bruto: 489.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield B TNS 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos,
para los sistemas 230/400 V-TN(C)-S, ancho 4 móds.,
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Cumple todos los requerimientos de la DIN VDE 0100-534 y DIN VDE 0100-443
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 30 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH B TNS 255 FM
Art. Nr.: 941406
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (Iimp ) 7,5 kA
Nivel de protección [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones VDE
Contactos FM / Forma de los contactos contacto conmutado

Se ha añadido el artículo 941406 a favoritos.

El artículo 941406 ha sido añadido a la cesta de compra.


DEHNshield TT

Descargador combinado de corrientes de rayo y sobretensiones de aplicación optimizada, precableado, basado en tecnología de vía de chispas para sistemas TT y TN-S con una tensión nominal de 230 /400 V (circuito 3+1).

1 Producto

N.º art. 941310 DSH TT 255

GTIN 4013364131798, N.º de arancel aduanero: 85363090, Peso bruto: 509.90 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TT 255
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos,
para los sistemas 230/400 V-TT y TN(C)-S, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TT 255
Art. Nr.: 941310
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) 12,5 / 50 kA
Nivel de protección [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones KEMA, VDE, UL
Datos técnicos adicionales: ---------------------------------
Nivel de protección [L-PE] (UP ) 2,0 kV

Se ha añadido el artículo 941310 a favoritos.

El artículo 941310 ha sido añadido a la cesta de compra.


DEHNshield TT FM

Descargador combinado de corrientes de rayo y sobretensiones de aplicación optimizada, precableado basado en tecnología de vía de chispas para sistemas TT y TN-S con dimensiones de 230 /400 V (circuito 3+1); con contacto de señalización remota libre de potential.

1 Producto

N.º art. 941315 DSH TT 255 FM

GTIN 4013364275324, N.º de arancel aduanero: 85363090, Peso bruto: 508.80 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TT 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos,
para los sistemas 230/400 V-TT y TN(C)-S, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TT 255 FM
Art. Nr.: 941315
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) 12,5 / 50 kA
Nivel de protección [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones KEMA, VDE
Contactos FM / Forma de los contactos contacto conmutado
Datos técnicos adicionales: ---------------------------------
Nivel de protección [L-PE] (UP ) 2,0 kV

Se ha añadido el artículo 941315 a favoritos.

El artículo 941315 ha sido añadido a la cesta de compra.


DEHNshield TT Basic FM

Descargador combinado de corrientes de rayo y sobretensiones, precableado, de aplicación optimizada para sistemas TT y TN-S; para su utilización en los sistemas principales de alimentación (circuito 3+1) en edificios sin protección externa contra rayos (también con alimentación por líneas aéreas); con contacto de señalización a distancia libre de potencial.

1 Producto

N.º art. 941316 DSH B TT 255 FM

GTIN 4013364328075, N.º de arancel aduanero: 85363090, Peso bruto: 510.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield B TT 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos,
para los sistemas 230/400 V-TT y TN(C)-S, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Cumple todos los requerimientos de la DIN VDE 0100-534 y DIN VDE 0100-443
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 30 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH B TT 255 FM
Art. Nr.: 941316
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) 7,5 / 30 kA
Nivel de protección [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones VDE
Contactos FM / Forma de los contactos contacto conmutado
Datos técnicos adicionales: ---------------------------------
Nivel de protección [L-PE] (UP ) 2,0 kV

Se ha añadido el artículo 941316 a favoritos.

El artículo 941316 ha sido añadido a la cesta de compra.


DEHNshield TN

Descargador combinado de corrientes de rayo y sobretensiones de aplicación optimizada, precableado, basado en tecnología de vía de chispas para sistemas TN monofásicos con una tensión nominal de 230 V (circuito 2+0).

1 Producto

N.º art. 941200 DSH TN 255

GTIN 4013364138209, N.º de arancel aduanero: 85363090, Peso bruto: 266.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TN 255
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos,
para los sistemas 230/400 V-TN, ancho 2 móds.
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TN 255
Art. Nr.: 941200
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (Itotal ) 25 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Nivel de protección [L-PE]/[N-PE] (UP ) ≤ 1,5 /≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones KEMA, VDE, UL

Se ha añadido el artículo 941200 a favoritos.

El artículo 941200 ha sido añadido a la cesta de compra.


DEHNshield TN FM

Descargador combinado de corrientes de rayo y sobretensiones de aplicación optimizada, precableado, basado en tecnología de vía de chispas para sistemas TN monofásicos con una tensión nominal de 230 V (circuito 2+0); con contacto de señalización remota libre de potential.

1 Producto

N.º art. 941205 DSH TN 255 FM

GTIN 4013364289185, N.º de arancel aduanero: 85363090, Peso bruto: 276.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TN 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos,
para los sistemas 230/400 V-TN, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TN 255 FM
Art. Nr.: 941205
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (Itotal ) 25 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Nivel de protección [L-PE]/[N-PE] (UP ) ≤ 1,5 /≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones KEMA, VDE
Contactos FM / Forma de los contactos contacto conmutado

Se ha añadido el artículo 941205 a favoritos.

El artículo 941205 ha sido añadido a la cesta de compra.


DEHNshield TN Basic FM

Descargador combinado de corrientes de rayo y sobretensiones, precableado, optimizado en su aplicación para los sistemas TN monofásicos; para su utilización en los sistemas principales de alimentación (circuito 2+0) en edificios sin protección externa contra rayos (también con alimentación por líneas aéreas); con contacto de señalización a distancia libre de potencial.

1 Producto

N.º art. 941206 DSH B TN 255 FM

GTIN 4013364373839, N.º de arancel aduanero: 85363090, Peso bruto: 276.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield B TN 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos, para los sistemas 230/400 V TN
ancho 2 móds., con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Cumple todos los requerimientos de la DIN VDE 0100-534 y DIN VDE 0100-443
Técnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 15 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH B TN 255 FM
Art. Nr.: 941206
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (Itotal ) 15 kA
Corriente de choque de rayo (10/350 µs) [L, N-PE] (Iimp ) 7,5 kA
Nivel de protección [L-PE]/[N-PE] (UP ) ≤ 1,5 /≤ 1,5 kV
Fusible previo maximo 160 A gG
Contactos FM / Forma de los contactos contacto conmutado

Se ha añadido el artículo 941206 a favoritos.

El artículo 941206 ha sido añadido a la cesta de compra.


DEHNshield TT 2P

Descargador combinado de corrientes de rayo y sobretensiones de aplicación optimizada, precableado, basado en tecnología de vía de chispas para sistemas monofásicas TT y TN con una tensión nominal de 230 V (circuito 1+1).

1 Producto

N.º art. 941110 DSH TT 2P 255

GTIN 4013364137899, N.º de arancel aduanero: 85363090, Peso bruto: 291.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TT 2P 255
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos,
para los sistemas 230/400 V-TT, ancho 2 móds.
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TT 2P 255
Art. Nr.: 941110
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (Itotal ) 25 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) 12,5 / 25 kA
Nivel de protección [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones KEMA, VDE, UL
Datos técnicos adicionales: ---------------------------------
Nivel de protección [L-PE] (UP ) 2,0 kV

Se ha añadido el artículo 941110 a favoritos.

El artículo 941110 ha sido añadido a la cesta de compra.


DEHNshield TT 2P FM

Descargador combinado precableado contra corrientes de rayo y de sobretensiones de aplicación optimizada, basado en tecnología de vía de chispas para sistemas monofásicas TT y TN con una tensión nominal de 230 V (circuito 1+1); con contacto de señalización remota libre de potencial.

1 Producto

N.º art. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, N.º de arancel aduanero: 85363090, Peso bruto: 301.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield TT 2P 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos,
para los sistemas 230/400 V-TT, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Utilización optimizada a la aplicación en instalaciones eléctricas compactas
Tecnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH TT 2P 255 FM
Art. Nr.: 941115
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (Itotal ) 25 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) 12,5 / 25 kA
Nivel de protección [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo 160 A gG
Certificaciones KEMA, VDE
Contactos FM / Forma de los contactos contacto conmutado
Datos técnicos adicionales: ---------------------------------
Nivel de protección [L-PE] (UP ) 2,0 kV

Se ha añadido el artículo 941115 a favoritos.

El artículo 941115 ha sido añadido a la cesta de compra.


DEHNshield TT 2P Basic FM

Descargador combinado de corrientes de rayo y sobretensiones, precableado, optimizado en su aplicación para los sistemas TT y TN monofásicos; para su utilización en los sistemas principales de alimentación (circuito 1+1) en edificios sin protección externa contra rayos (también con alimentación por líneas aéreas); con contacto de señalización a distancia libre de potencial.

1 Producto

N.º art. 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, N.º de arancel aduanero: 85363090, Peso bruto: 301.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador combinado de corrientes de rayo y sobretensiones DEHNshield B TT 2P 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos, para los sistemas 230/400 V TT
ancho 2 móds., con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Cumple todos los requerimientos de la DIN VDE 0100-534 y DIN VDE 0100-443
Técnología de vías de chispas con limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V AC
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 15 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line, así como al equipo final

Producto DEHN
Tipo: DSH B TT 2P 255 FM
Art. Nr.: 941116
o equivalente

Certificados



Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (UC ) 255 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [L+N-PE] (Itotal ) 15 kA
Corriente de choque de rayo (10/350 µs) [L-N]/[N-PE] (Iimp ) 7,5 / 15 kA
Nivel de protección [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusible previo maximo 160 A gG
Contactos FM / Forma de los contactos contacto conmutado
Datos técnicos adicionales: ---------------------------------
Nivel de protección [L-PE] (UP ) 2,0 kV

Se ha añadido el artículo 941116 a favoritos.

El artículo 941116 ha sido añadido a la cesta de compra.


back to top

Cookie Settings

We use cookies so that we can offer you the best possible website experience. This includes cookies which are necessary for the operation of the website and to manage our corporate commercial objectives, as well as other cookies which are used solely for anonymous statistical purposes, for more comfortable website settings, or for the display of personalised content. You are free to decide which categories you would like to permit. Please note that depending on the settings you choose, the full functionality of the website may no longer be available. Further information can be found in our Privacy Policy.
If you have given your consent for us to set cookies, you can revoke it at any time by clicking on the “Change Cookie Setting” link in the footer of the page.

  • Show details Hide details
    Necessary

    These cookies are necessary to run the core functionalities of this website, e.g. security related functions. With these cookies we can also detect if you want to stay logged into your profile to provide you with fast access to our services after revisiting our website.

    Statistics & Marketing

    In order to continuously improve our website, we anonymously track data for statistical and analytical purposes. With these cookies we can , for example, track the number of visits or the impact of specific pages of our web presence and therefore optimize our content.
