Kit de detectores de tensión PHE III

Verificación fiable de la ausencia de tensión

Indicación segura
Fácil de usar
Kit para utilización universal
Transporte económico
Requiere poco espacio

Detalles

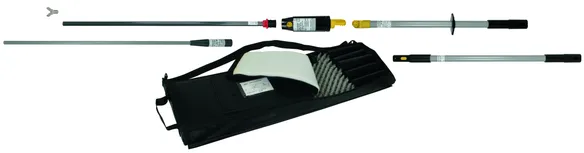

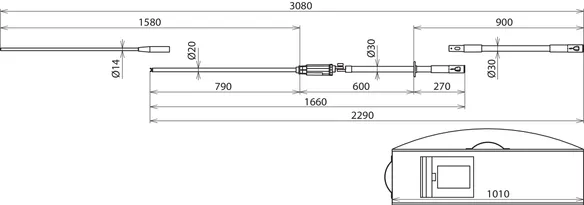

Tensión nominal 20 kV / 50 Hz

Categoría "S" para instalaciones de conmutación y líneas aéreas.

1 Producto

N.º art. 767724 PHE3S 20 S ZK

GTIN 4013364125902, N.º de arancel aduanero: 90303370, Peso bruto: 4.22 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Certificados

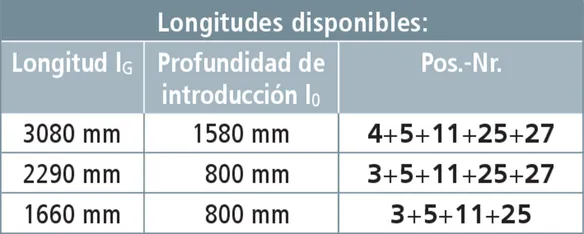

Datos técnicos

Tensión nominal (U_N )	20 kV
Longitud total (l_{G max} )	3080 mm
Profundidad de introducción (I_{O max} )	1580 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_{G max} )	3080 mm
Profundidad de introducción (I_{O max} )	1580 mm
Cabezal de prueba según	DIN VDE 0682-411 (EN/IEC 61243-1)
Acoplamiento dentado universal según	DIN VDE 0682-211 (EN/IEC 60832)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767724 a favoritos.

Ir a favoritos

El artículo 767724 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

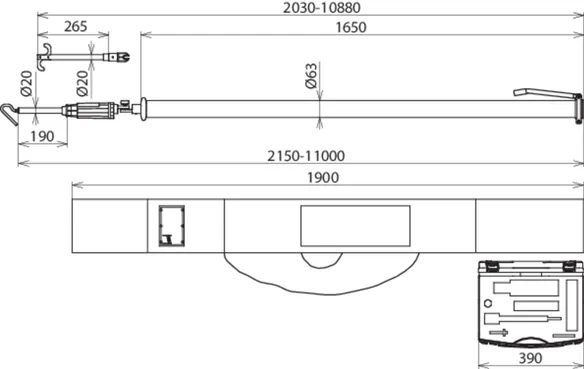

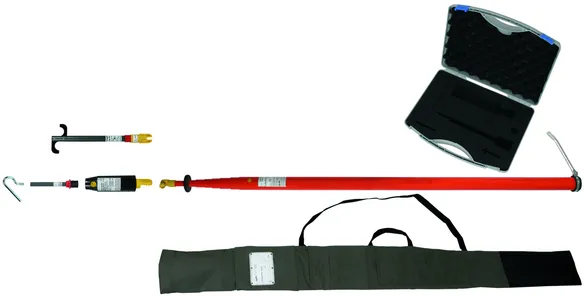

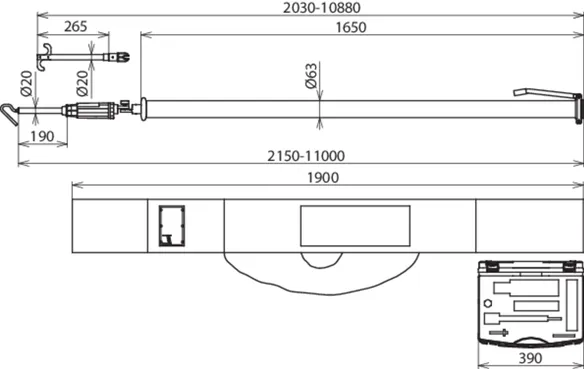

Tensión nominal 20 kV/50 Hz

Categoría "L" para líneas aéreas.

1 Producto

N.º art. 767725 PHE3S 20 L ZK

GTIN 4013364125919, N.º de arancel aduanero: 90303370, Peso bruto: 9.10 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	20 kV
Longitud total (l_{G max} / I_{G min} )	11000 / 2150 mm
Profundidad de introducción (I_O )	190 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	L
Longitud total (l_{G max} / I_{G min} )	11000 / 2150 mm
Profundidad de introducción (I_O )	190 mm
Cabezal de prueba según	DIN VDE 0682-411 (EN/IEC 61243-1)
Acoplamiento dentado universal según	DIN VDE 0682-211 (EN/IEC 60832)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767725 a favoritos.

Ir a favoritos

El artículo 767725 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

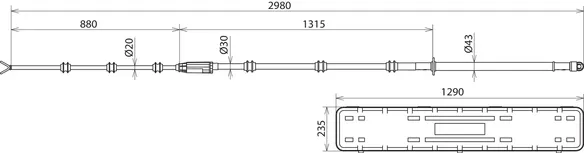

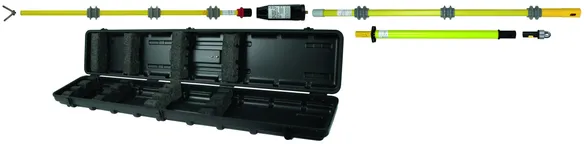

Márgenes de tensiones nominales 60 ... 110 kV / 50 Hz

Categoría "S" para instalaciones de conmutación y líneas aéreas.

2 Productos

N.º art. 767980 PHE3S2 60 110 S

GTIN 4013364125926, N.º de arancel aduanero: 90303370, Peso bruto: 6.98 kg, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	60 ... 110 kV
Longitud total (I_G )	2980 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	60 ... 110 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (I_G )	2980 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767980 a favoritos.

Ir a favoritos

El artículo 767980 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767990 PHE3 60 110 S

GTIN 4013364135956, N.º de arancel aduanero: 90303370, Peso bruto: 3.48 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	60 ... 110 kV
Longitud total (I_G )	2980 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	60 ... 110 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (I_G )	2980 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 767990 a favoritos.

Ir a favoritos

El artículo 767990 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

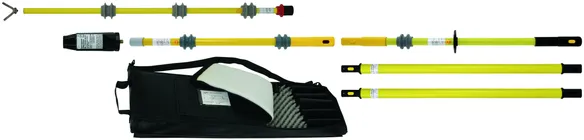

Márgenes de tensiones nominales 60 ... 110 kV / 50 Hz, codificado

Punta de prueba especial y indicador mutuamente codificados. Es decir ninguna otra punta de prueba cabe mecánicamente en el indicador empleado. Esto elimina la posibilidad de una confusión con otras puntas de prueba.

Categoría "S" para instalaciones de conmutación y líneas aéreas como versión codificada.

1 Producto

N.º art. 769712 PHE3S60 110S CSN7774

GTIN 4013364242517, N.º de arancel aduanero: 90303370, Peso bruto: 7.23 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	60 ... 110 kV

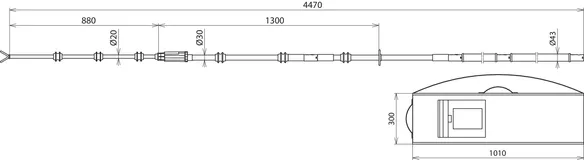

Longitud total (l_{G max} / I_{G min} )	4470 / 2840 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	60 ... 110 kV
Tipo de tensión	AC
Frecuencia	50 Hz
Categoría	S
Longitud total (l_{G max} / I_{G min} )	4470 / 2840 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 769712 a favoritos.

Ir a favoritos

El artículo 769712 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

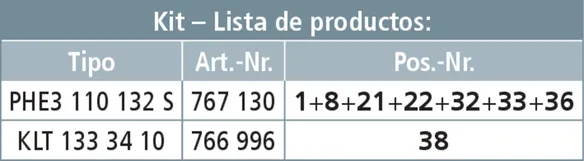

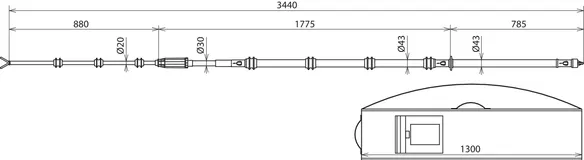

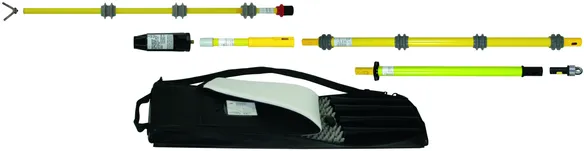

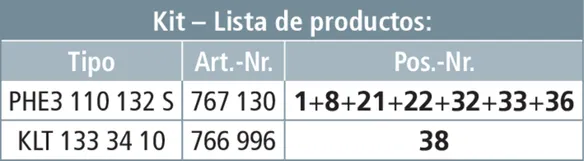

Márgenes de tensiones nominales 110 ... 132 kV / 50 Hz y 16,7 Hz

Sin conmutación, para instalaciones de corriente alterna de 50 Hz y líneas aéreas de ferrocarril monofásicas de 16,7 Hz puestas a tierra.
La conmutación entre los márgenes de tensiones no es necesaria.

Categoría "S"

1 Producto

N.º art. 767131 PHE3S 110 132 S

GTIN 4013364139411, N.º de arancel aduanero: 90303370, Peso bruto: 6.20 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	110 ... 132 kV
Longitud total (I_G )	3440 mm
Profundidad de introducción (I_O )	880 mm
DB dibujo no.	3 Eku 710 001
DB material no.	01 101 358

Tensión nominal (U_N )	110 ... 132 kV
Tipo de tensión	AC
Frecuencia	50 y 16,7 Hz
Categoría	S
Longitud total (I_G )	3440 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
DB dibujo no.	3 Eku 710 001
DB material no.	01 101 358

Se ha añadido el artículo 767131 a favoritos.

Ir a favoritos

El artículo 767131 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Tensión nominal de 66 kV/16,7 Hz

Categoría "S" para las instalaciones monofásicas de toma de tierra individual

1 Producto

N.º art. 769714 PHE3 66 16.7S SN7705

GTIN 4013364246768, N.º de arancel aduanero: 90303370, Peso bruto: 3.76 kg, Empaquetado: 1.00 unidad(es)

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensión nominal (U_N )	66 kV
Longitud total (I_G )	2980 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	66 kV
Tipo de tensión	AC
Frecuencia	16,7 Hz
Categoría	S
Longitud total (I_G )	2980 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de exterior
Aplicación	líneas aéreas de ferrocarriles eléctricos
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Se ha añadido el artículo 769714 a favoritos.

Ir a favoritos

El artículo 769714 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
