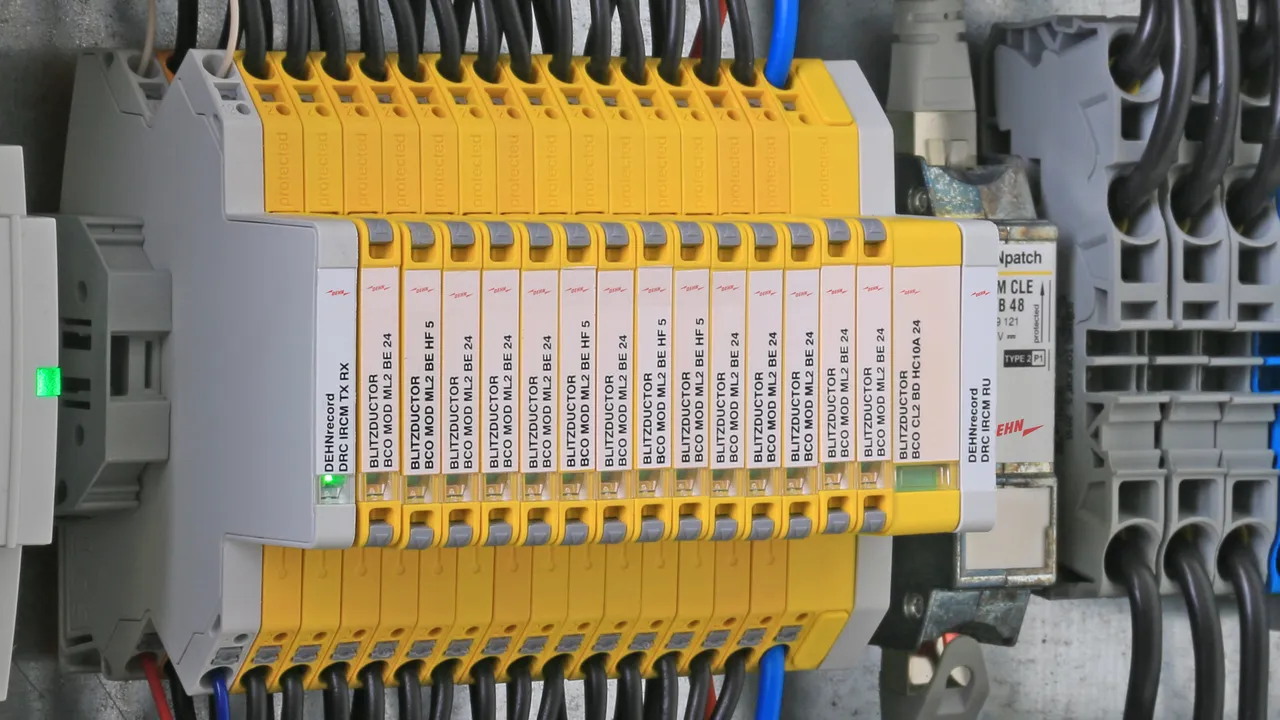

BLITZDUCTORconnect – Compacto

Descargador de corrientes de rayo y sobretensiones para su empleo universal

Para la protección de interfaces de buses de datos y circuitos de medida y control
Alta capacidad de derivación de 3 kA (10/350 µs), 10 kA (8/20 µs)
Máxima resistencia a corrientes de choque (8/20 µs) I_max hasta 20 kA
Bajos niveles de protección, idóneo también para la protección de equipo terminal

Descargador compacto

Conexión rápida y sencilla del cable gracias a la técnica de conexión Push-In
Alta disponibilidad de las instalaciones gracias al comportamiento Failsafe

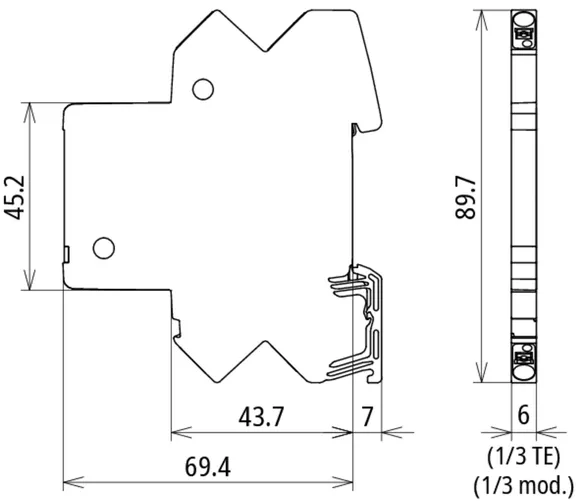

Equipo con un diseño optimizado a la función con un ancho de 6 mm

LifeCheck integrado en el descargador e indicación óptica del estado operativo
Señalización sencilla a distancia del estado operativo con dispositivo de señalización a distancia opcional
Comprobado a vibraciones y choques para su operación segura

Details

**Máxima disponibilidad de las instalaciones**
Admisiones para el empleo en circuitos de medida intrínsecamente seguros

lorem ipsum — **Máxima disponibilidad de las instalaciones**
Admisiones para el empleo en circuitos de medida intrínsecamente seguros

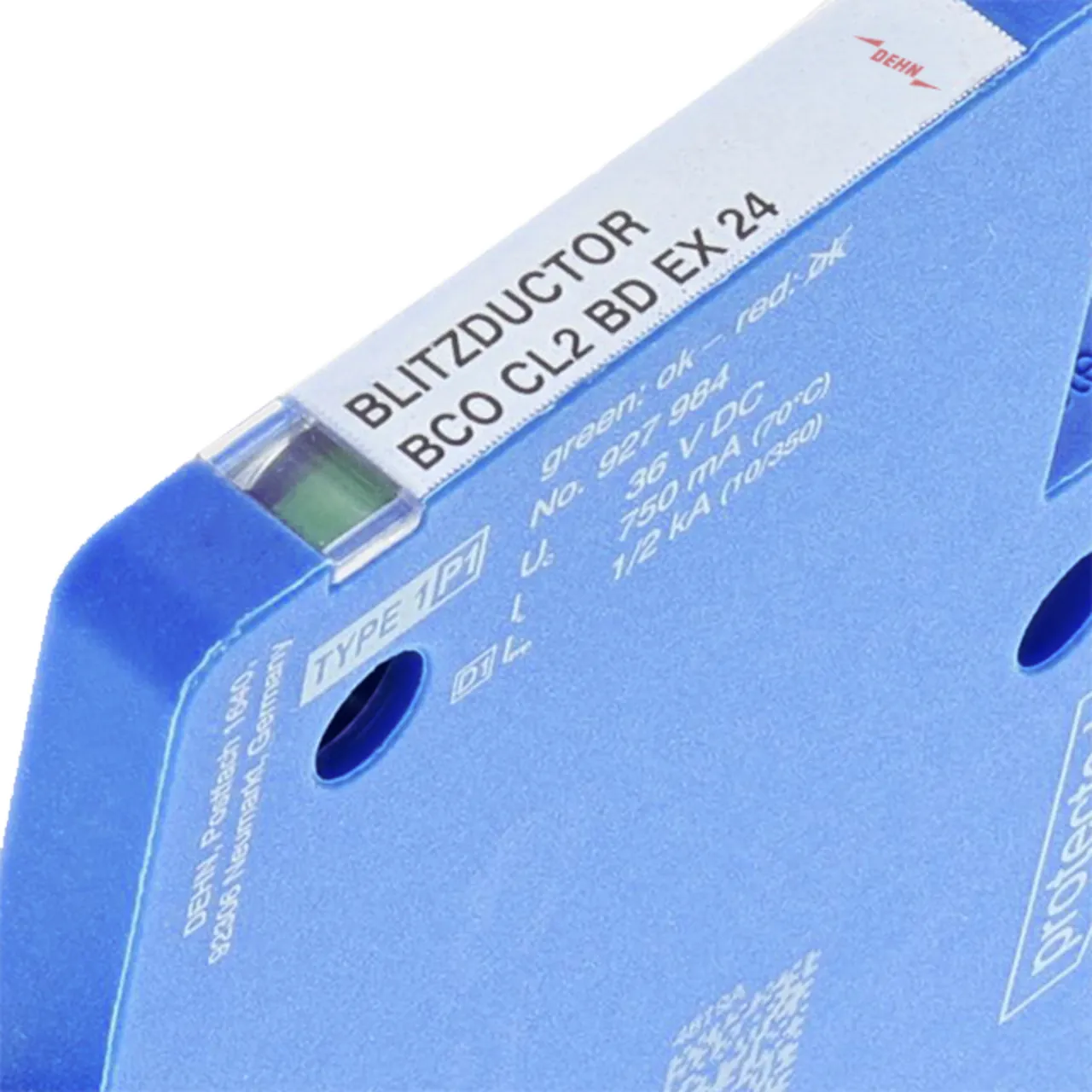

**Probado rápidamente - de un vistazo**
Indicación integrada para un mantenimiénto fácil y rápido

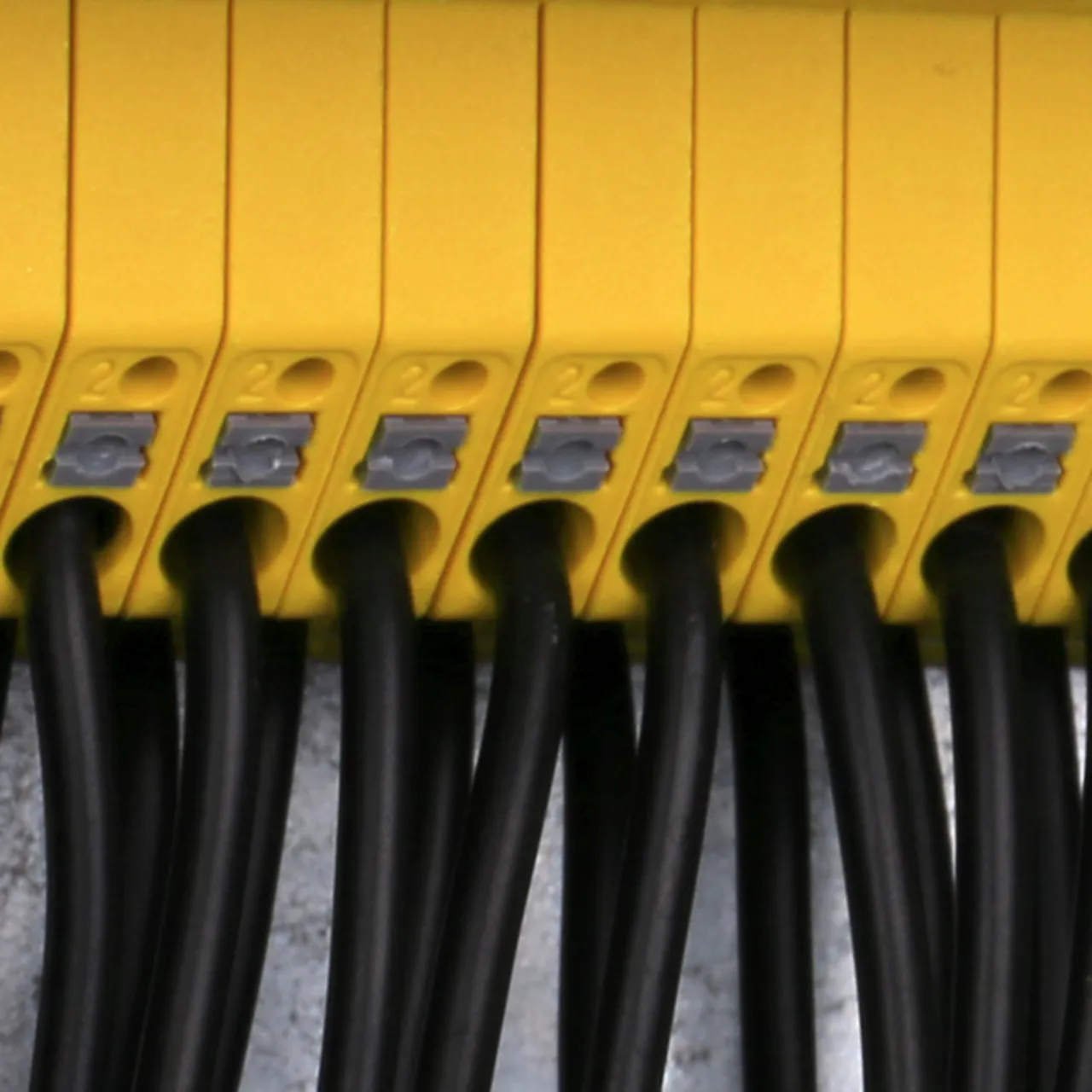

**Connect = Protect**
Técnica de conexión Push-In para la conexión fácil y rápida

**Mantenimiento fácil**

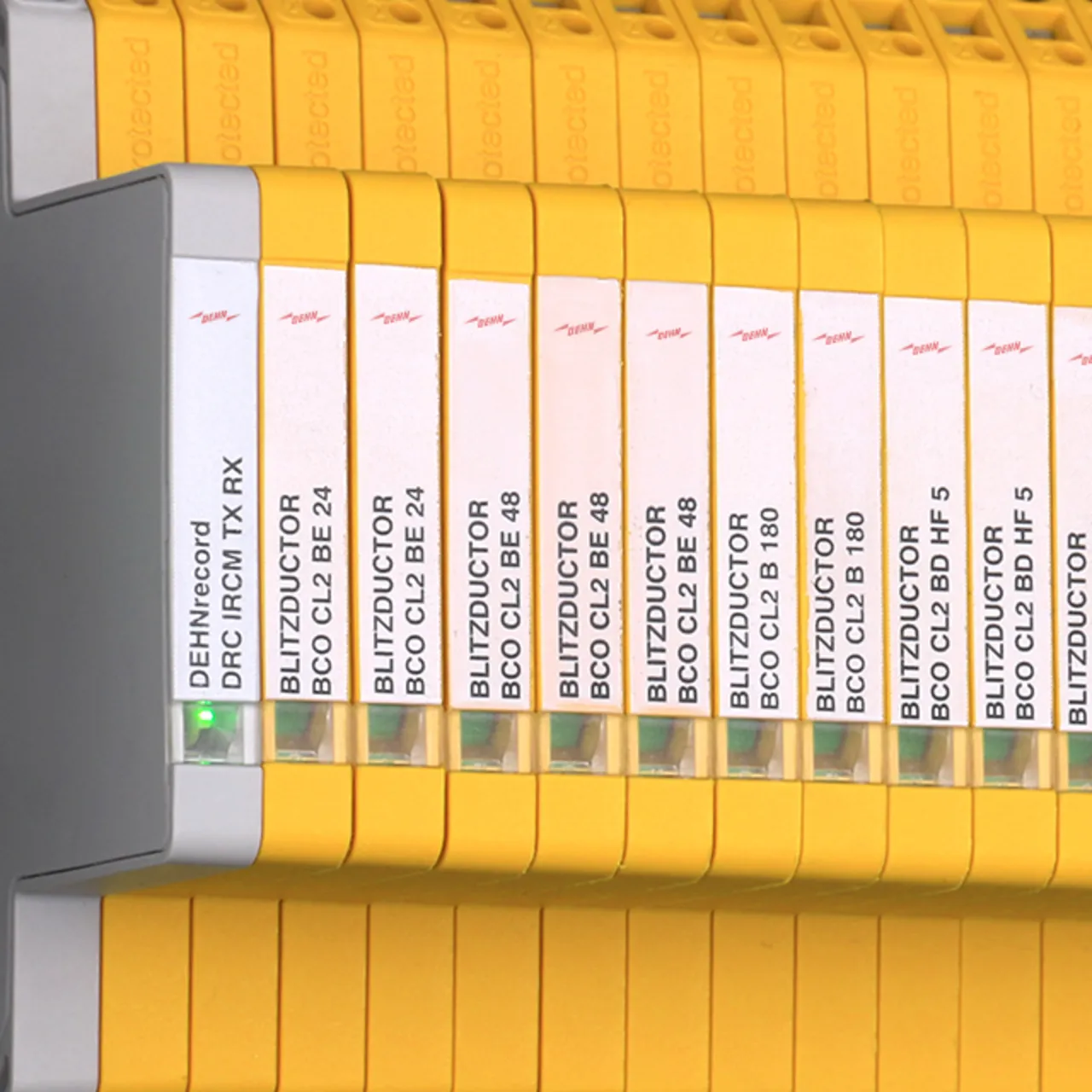

Indicación del estado operativo con unidad de supervisión para los grupos de descargadores

BCO CL2 B 180

Descargador compacto de corrientes de rayo que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 2 hilos individuales para la equipotencialidad contra el rayo así como la realización de una toma de tierra indirecta de líneas apantalladas.

1 Producto

N.º art. 927910 BCO CL2 B 180

GTIN 4013364411739, N.º de arancel aduanero: 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

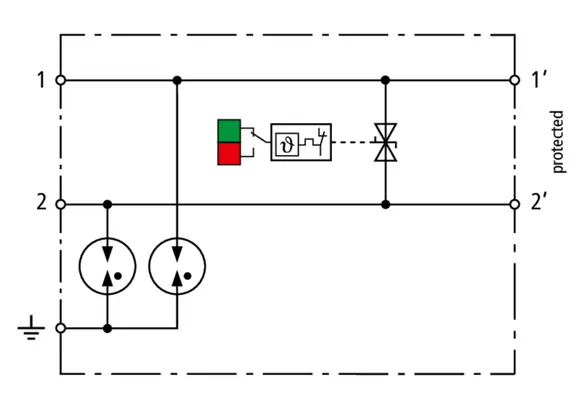

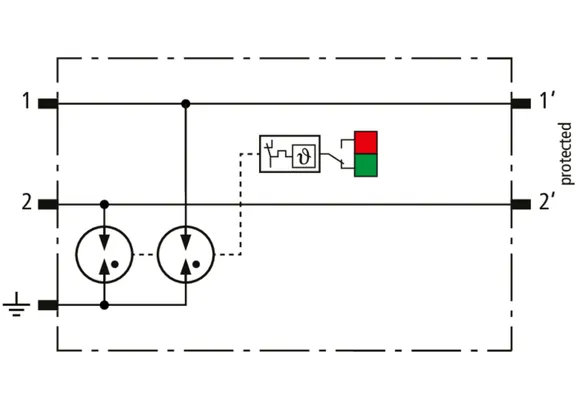

Descargador de corrientes de rayo
BLITZDUCTORconnect CL2 B 180
compacto para la protección de 2 hilos individuales
para la equipotencialidad contra el rayo
así como la realización de la toma de tierra indirecta
de líneas apantalladas
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1
Categoría de impulsos: C2, C3, B2, D1

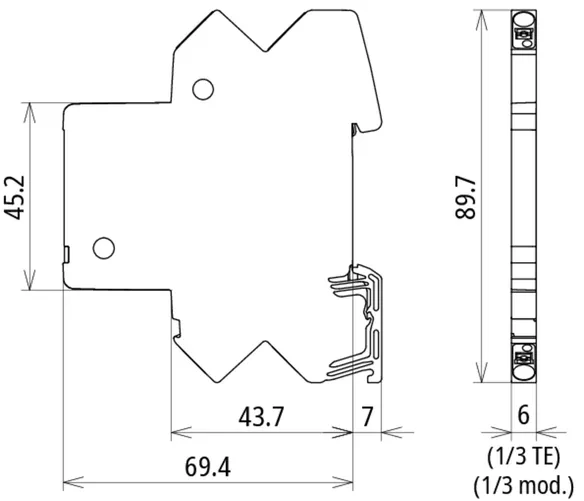

Indicación del estado operativo, ancho de 6 mm
Máx. tensión de servicio: 180,0 V DC / 127,0 V AC
Corriente nominal a 80°C: 1,2 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Conexión de líneas: Push-in

Producto DEHN
Tipo: BCO CL2 B 180
art. no.: 927910
o equivalente

Certificados

Datos técnicos

Clase de DPS	A
Máx. tensión de servicio DC (U_C )	180 V
Corriente nominal (I_L )	1,2 A
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	0 Ohm
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Clase de DPS	A
Categoría de impulso	D1, C2, C3
Tensión nominal (U_N )	180 V
Máx. tensión de servicio DC (U_C )	180 V
Máx. tensión de servicio AC (U_C )	127 V
Corriente nominal (I_L )	1,2 A
Corriente de choque de rayo D1 (10/350 µs) total (I_imp )	3 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Corriente nominal de descarga C2 (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo a I_nC2 (U_p )	≤ 1100 V
Nivel de protección hilo-PG a I_nC2 (U_p )	≤ 800 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_p )	≤ 950 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 700 V
Impedancia en serie por hilo	0 Ohm
Frecuencia de corte hilo-hilo a 100 Ohm (f_G )	150 MHz
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación del estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	Push-in / Push-in
Sección de conexión rígido	0,2-2,5 mm²
Sección de conexión flexible	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de comprobación	IEC 61643-21 / EN 61643-21
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos ampliados:	- - - - - - - - - - - - - - - - - - - -
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_p )	≤ 700 V

Se ha añadido el artículo 927910 a favoritos.

Ir a favoritos

El artículo 927910 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BCO CL2 BE

Descargador compacto combinado de corrientes de rayo y sobretensiones que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 2 hilos individuales con potencial de referencia común así como interfaces asimétricas.

3 Productos

N.º art. 927922 BCO CL2 BE 12

GTIN 4013364411951, N.º de arancel aduanero: 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

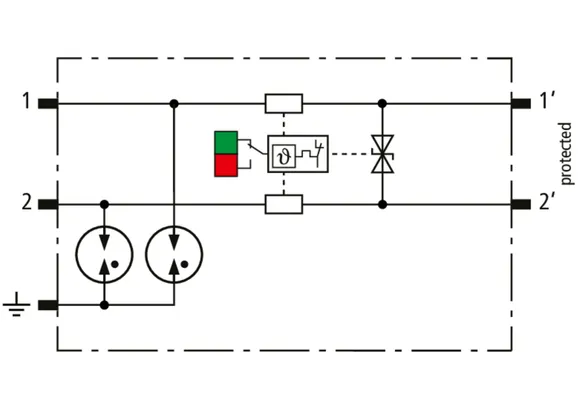

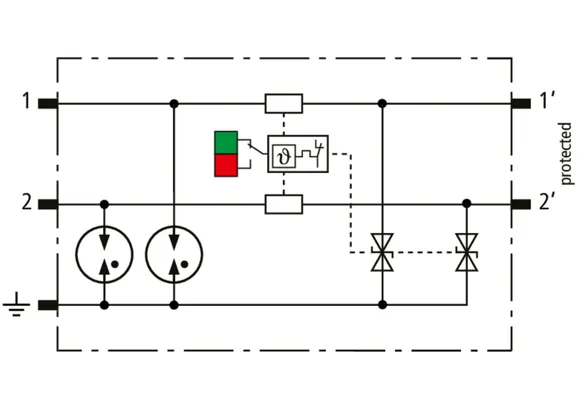

Descargador combinado de corrientes de rayo y sobretensiones
BLITZDUCTORconnect CL2 BE 12
compacto, para la protección de 2 hilos individuales
con potencial de referencia común así como interfaces asimétricas
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho 6 mm
Máx. tensión de servicio: 15,0 V DC / 10,6 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Conexión de líneas: Push-in

Producto DEHN
Tipo: BCO CL2 BE 12
art. no.: 927922
o equivalente

Certificados

Datos técnicos

Clase de DPS	M
Máx. tensión de servicio DC (U_C )	15 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	1,4 MHz
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Clase de DPS	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	12 V
Máx. tensión de servicio DC (U_C )	15 V
Máx. tensión de servicio AC (U_C )	10,6 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) total (I_imp )	3 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Corriente nominal de descarga C2 (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo a I_nC2 (U_p )	≤ 48 V
Nivel de protección hilo-PG a I_nC2 (U_p )	≤ 45 V
Nivel de protección hilo-hilo a I_nC1 (U_p )	≤ 48 V
Nivel de protección hilo-PG a I_nC1 (U_p )	≤ 45 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_p )	≤ 38 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 20 V
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	1,4 MHz
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación del estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	Push-in / Push-in
Sección de conexión rígido	0,2-2,5 mm²
Sección de conexión flexible	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de comprobación	IEC 61643-21 / EN 61643-21
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos ampliados:	- - - - - - - - - - - - - - - - - - - -
– Máx. corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_p )	≤ 20 V

Se ha añadido el artículo 927922 a favoritos.

Ir a favoritos

El artículo 927922 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

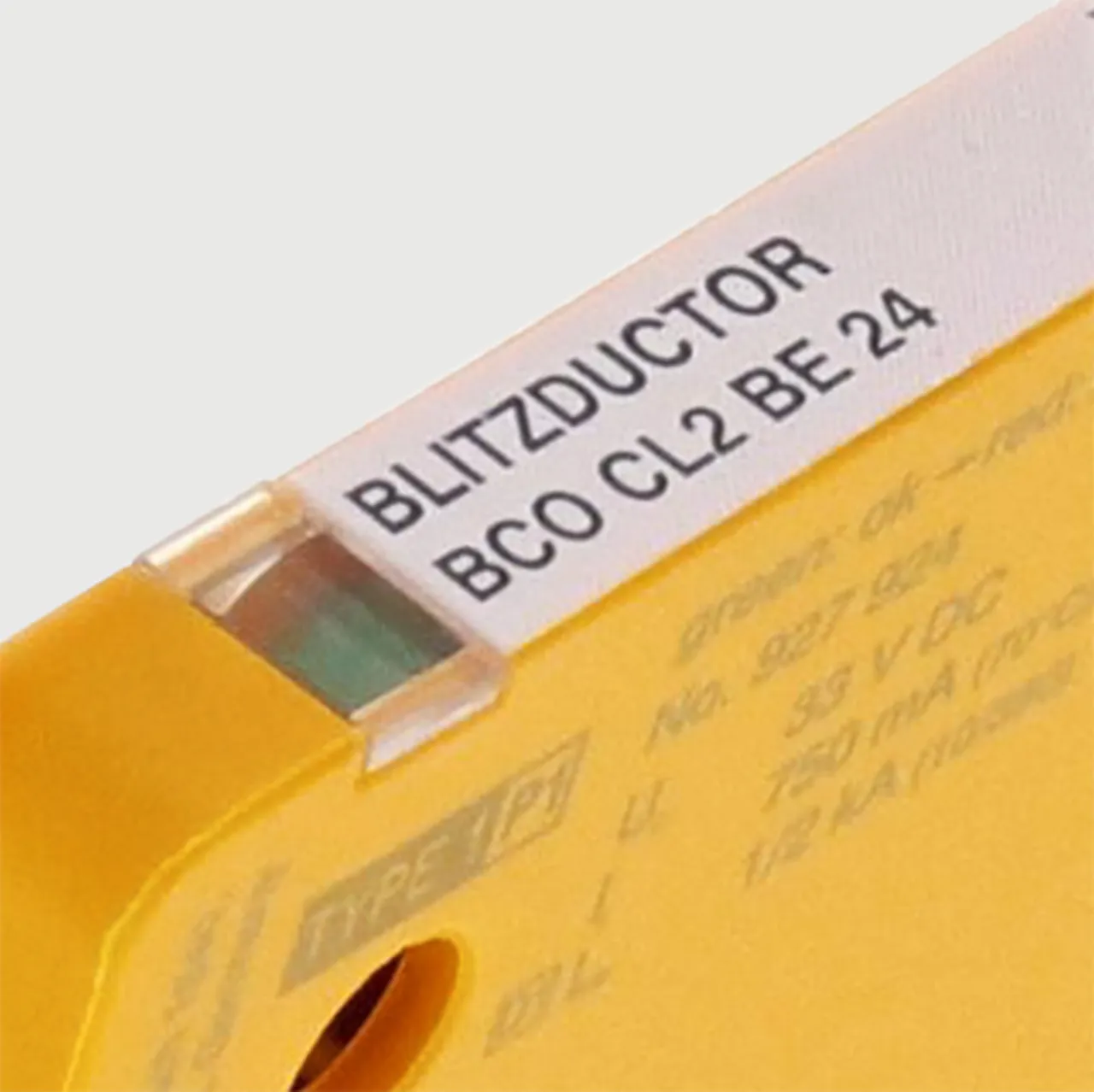

N.º art. 927924 BCO CL2 BE 24

GTIN 4013364411968, N.º de arancel aduanero: 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador combinado de corrientes de rayo y sobretensiones
BLITZDUCTORconnect CL2 BE 24
compacto, para la protección de 2 hilos individuales
con potencial de referencia común
así como interfaces asimétricas
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho 6 mm
Máx. tensión de servicio: 33,0 V DC / 23,3 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Conexión de líneas: Push-in

Producto DEHN
Tipo: BCO CL2 BE 24
art. no.: 927924
o equivalente

Certificados

Datos técnicos

Clase de DPS	M
Máx. tensión de servicio DC (U_C )	33 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,4 MHz
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Clase de DPS	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión de servicio DC (U_C )	33 V
Máx. tensión de servicio AC (U_C )	23,3 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) total (I_imp )	3 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Corriente nominal de descarga C2 (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo a I_nC2 (U_p )	≤ 90 V
Nivel de protección hilo-PG a I_nC2 (U_p )	≤ 75 V
Nivel de protección hilo-hilo a I_nC1 (U_p )	≤ 90 V
Nivel de protección hilo-PG a I_nC1 (U_p )	≤ 75 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_p )	≤ 85 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 45 V
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,4 MHz
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación del estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	Push-in / Push-in
Sección de conexión rígido	0,2-2,5 mm²
Sección de conexión flexible	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de comprobación	IEC 61643-21 / EN 61643-21
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos ampliados:	- - - - - - - - - - - - - - - - - - - -
– Máx. corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_p )	≤ 45 V

Se ha añadido el artículo 927924 a favoritos.

Ir a favoritos

El artículo 927924 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 927925 BCO CL2 BE 48

GTIN 4013364411975, N.º de arancel aduanero: 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

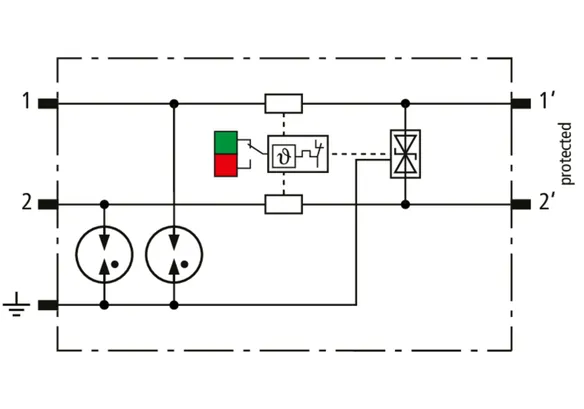

Descargador combinado de corrientes de rayo y sobretensiones
BLITZDUCTORconnect CL2 BE 48
compacto, para la protección de 2 hilo individuales
con potencial de referencia común
así como interfaces asimétricas.
Comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho de 6 mm
Máx. tensión de servicio: 54,0 V DC / 38,1 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilor (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Conexión de líneas: Push-in

Producto DEHN
Tipo: BCO CL2 BE 48
art. no.: 927925
o equivalente

Certificados

Datos técnicos

Clase de DPS	M
Máx. tensión de servicio DC (U_C )	54 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5 MHz
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Clase de DPS	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	48 V
Máx. tensión de servicio DC (U_C )	54 V
Máx. tensión de servicio AC (U_C )	38,1 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) total (I_imp )	3 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Corriente nominal de descarga C2 (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo a I_nC2 (U_p )	≤ 140 V
Nivel de protección hilo-PG a I_nC2 (U_p )	≤ 90 V
Nivel de protección hilo-hilo a I_nC1 (U_p )	≤ 140 V
Nivel de protección hilo-PG a I_nC1 (U_p )	≤ 90 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_p )	≤ 130 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 68 V
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5 MHz
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación del estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	Push-in / Push-in
Sección de conexión rígido	0,2-2,5 mm²
Sección de conexión flexible	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de comprobación	IEC 61643-21 / EN 61643-21
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos ampliados:	- - - - - - - - - - - - - - - - - - - -
– Máx. corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_p )	≤ 68 V

Se ha añadido el artículo 927925 a favoritos.

Ir a favoritos

El artículo 927925 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BCO CL2 BD

Descargador compacto combinado de corrientes de rayo y sobretensiones que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 1 par de hilos de interfaces simétricas libres de potencial de tierra.

3 Productos

N.º art. 927942 BCO CL2 BD 12

GTIN 4013364411777, N.º de arancel aduanero: 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

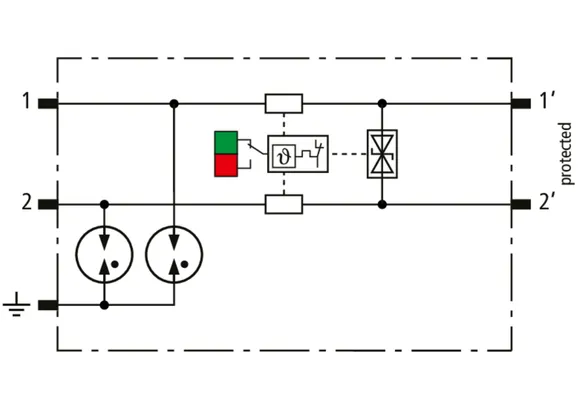

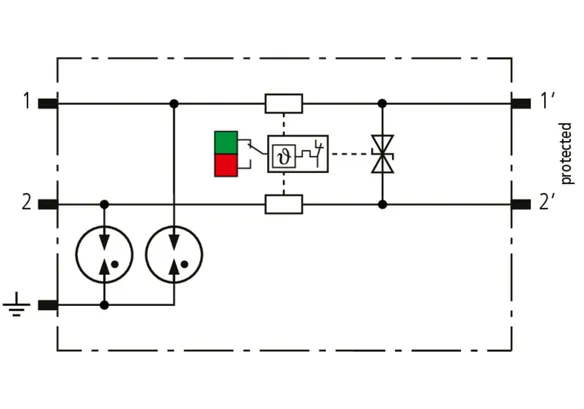

Descargador combinado de corrientes de rayo y sobretensiones
BLITZDUCTORconnect CL2 BD 12
compacto, para la protección de un par de hilos
de interfaces simétricas libres de potencial de tierra
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho de 6 mm
Máx. tensión de servicio: 15,0 V DC / 10,6 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Conexión de líneas: Push-in

Producto DEHN
Tipo: BCO CL2 BD 12
art. no.: 927942
o equivalente

Certificados

Datos técnicos

Clase de DPS	L
Máx. tensión de servicio DC (U_C )	15 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	2,6 MHz
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Clase de DPS	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	12 V
Máx. tensión de servicio DC (U_C )	15 V
Máx. tensión de servicio AC (U_C )	10,6 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) total (I_imp )	3 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Corriente nominal de descarga C2 (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo a I_nC2 (U_p )	≤ 32 V
Nivel de protección hilo-PG a I_nC2 (U_p )	≤ 600 V
Nivel de protección hilo-hilo a I_nC1 (U_p )	≤ 32 V
Nivel de protección hilo-PG a I_nC1 (U_p )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_p )	≤ 20 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	2,6 MHz
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación del estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	Push-in / Push-in
Sección de conexión rígido	0,2-2,5 mm²
Sección de conexión flexible	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de comprobación	IEC 61643-21 / EN 61643-21
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos ampliados:	- - - - - - - - - - - - - - - - - - - -
– Máx. corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_p )	≤ 600 V

Se ha añadido el artículo 927942 a favoritos.

Ir a favoritos

El artículo 927942 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 927944 BCO CL2 BD 24

GTIN 4013364411784, N.º de arancel aduanero: 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador combinado de corrientes de rayo y sobretensiones
BLITZDUCTORconnect CL2 BD 24
compacto, para la protección de un par de hilos
de interfaces simétricas libres de potencial de tierra
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación del estado operativo
Máx. tensión de servicio: 36,0 V DC / 25,4 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Conexión de líneas: Push-in
ancho de 6 mm

Producto DEHN
Tipo: BCO CL2 BD 24
art. no.: 927944
o equivalente

Certificados

Datos técnicos

Clase de DPS	L
Máx. tensión de servicio DC (U_C )	36 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5,8 MHz
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Clase de DPS	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión de servicio DC (U_C )	36 V
Máx. tensión de servicio AC (U_C )	25,4 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) total (I_imp )	3 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Corriente nominal de descarga C2 (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo a I_nC2 (U_p )	≤ 57 V
Nivel de protección hilo-PG a I_nC2 (U_p )	≤ 600 V
Nivel de protección hilo-hilo a I_nC1 (U_p )	≤ 57 V
Nivel de protección hilo-PG a I_nC1 (U_p )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_p )	≤ 46 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	5,8 MHz
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación del estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	Push-in / Push-in
Sección de conexión rígido	0,2-2,5 mm²
Sección de conexión flexible	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de comprobación	IEC 61643-21 / EN 61643-21
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos ampliados:	- - - - - - - - - - - - - - - - - - - -
– Máx. corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_p )	≤ 600 V

Se ha añadido el artículo 927944 a favoritos.

Ir a favoritos

El artículo 927944 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 927945 BCO CL2 BD 48

GTIN 4013364411807, N.º de arancel aduanero: 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador combinado de corrientes de rayo y sobretensiones

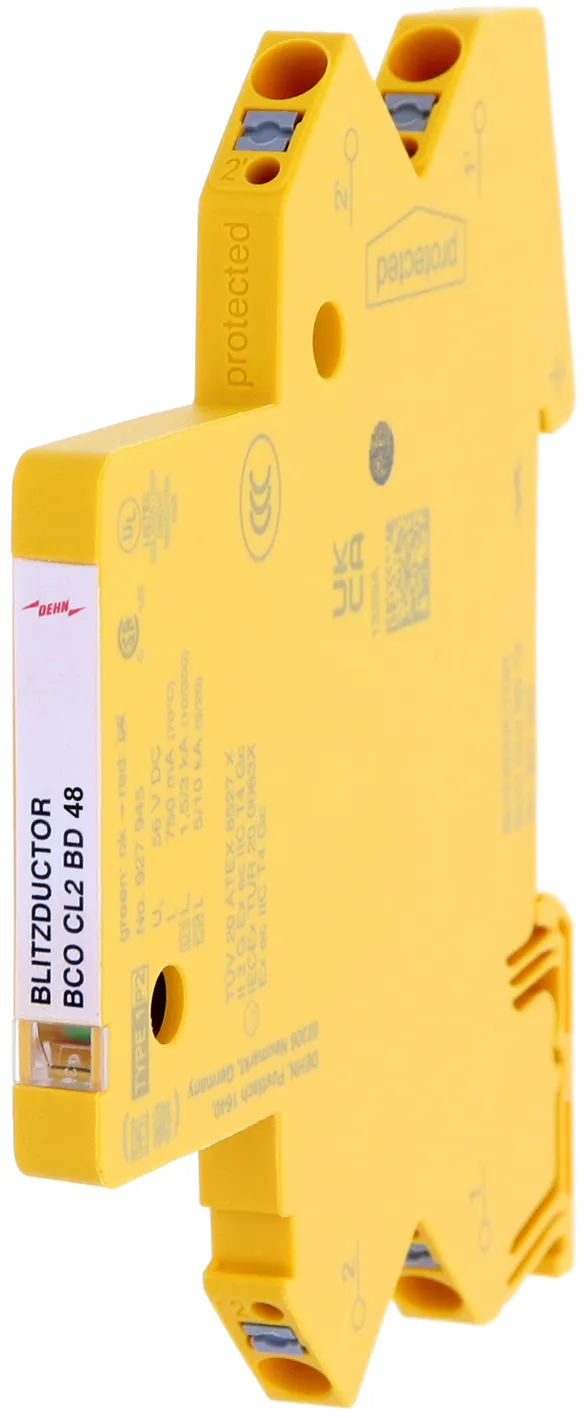

BLITZDUCTORconnect CL2 BD 48
compacto, para la protección de un par de hilos
de interfaces simétricas libres de potencial de tierra
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación del estado operativo
Máx. tensión de servicio: 56,0 V DC / 39,6 V AC
Corriente nominal a 70°C: 0,75 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Conexión de líneas: Push-in
ancho de 6 mm

Producto DEHN
Tipo: BCO CL2 BD 48
art. no.: 927945
o equivalente

Certificados

Datos técnicos

Clase de DPS	L
Máx. tensión de servicio DC (U_C )	56 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	7,2 MHz
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Clase de DPS	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	48 V
Máx. tensión de servicio DC (U_C )	56 V
Máx. tensión de servicio AC (U_C )	39,6 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) total (I_imp )	3 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Corriente nominal de descarga C2 (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo a I_nC2 (U_p )	≤ 90 V
Nivel de protección hilo-PG a I_nC2 (U_p )	≤ 600 V
Nivel de protección hilo-hilo a I_nC1 (U_p )	≤ 90 V
Nivel de protección hilo-PG a I_nC1 (U_p )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_p )	≤ 70 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	7,2 MHz
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación del estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	Push-in / Push-in
Sección de conexión rígido	0,2-2,5 mm²
Sección de conexión flexible	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de comprobación	IEC 61643-21 / EN 61643-21
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos ampliados:	- - - - - - - - - - - - - - - - - - - -
– Máx. corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_p )	≤ 600 V

Se ha añadido el artículo 927945 a favoritos.

Ir a favoritos

El artículo 927945 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BCO CL2 BE HF

Descargador compacto combinado de corrientes de rayo y sobretensiones que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 2 hilos individuales de transmisiones radioeléctricas con potencial de referencia común así como interfaces asimétricas.

1 Producto

N.º art. 927970 BCO CL2 BE HF 5

GTIN 4013364411982, N.º de arancel aduanero: 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador combinado de corrientes de rayo y sobretensiones
BLITZDUCTORconnect CL2 BE HF 5
compacto, para la protección de 2 hilos individuales
de transmisiones radioeléctricas
con potencial de referencia común
así como interfaces asimétricas
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P1
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho de 6 mm
Máx. tensión de servicio: 8,5 V DC / 6,0 V AC
Corriente nominal a 70°C: 0,75 A
Frecuencia de corte 100 MHz
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Conexión de líneas: Push-in

Producto DEHN
Tipo: BCO CL2 BE HF 5
art. no.: 927970
o equivalente

Certificados

Datos técnicos

Clase de DPS	M
Máx. tensión de servicio DC (U_C )	8,5 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	1 Ohm
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Clase de DPS	M
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	5 V
Máx. tensión de servicio DC (U_C )	8,5 V
Máx. tensión de servicio AC (U_C )	6,0 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) total (I_imp )	3 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Corriente nominal de descarga C2 (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo a I_nC2 (U_p )	≤ 50 V
Nivel de protección hilo-PG a I_nC2 (U_p )	≤ 70 V
Nivel de protección hilo-hilo a I_nC1 (U_p )	≤ 50 V
Nivel de protección hilo-PG a I_nC1 (U_p )	≤ 70 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_p )	≤ 15 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 15 V
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-PG (f_G )	100 MHz
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación del estado operativo/fallo	verde/rojo
Clase de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	Push-in / Push-in
Sección de conexión rígido	0,2-2,5 mm²
Sección de conexión flexible	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de comprobación	IEC 61643-21 / EN 61643-21
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos ampliados:	- - - - - - - - - - - - - - - - - - - -
– Máx. corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_p )	≤ 15 V

Se ha añadido el artículo 927970 a favoritos.

Ir a favoritos

El artículo 927970 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

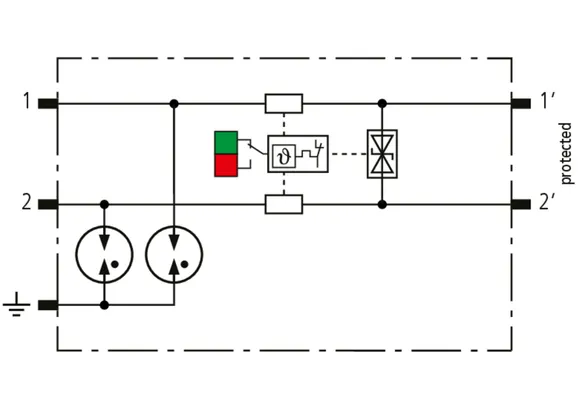

BCO CL2 BD HF

Descargador compacto combinado de corrientes de rayo y sobretensiones que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 1 par de hilos de sistemas bus radioeléctricos libres de potencial de tierra así como interfaces simétricas.

1 Producto

N.º art. 927971 BCO CL2 BD HF 5

GTIN 4013364411999, N.º de arancel aduanero: 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Descargador combinado de corrientes de rayo y sobretensiones
BLITZDUCTORconnect CL2 BD HF 5
compacto, para la protección de 1 par de hilos
de sistemas bus radioeléctricos
libres de potencial de tierra
así como interfaces simétricas
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho 6 mm
Máx. tensión de servicio: 8,5 V DC / 6,0 V AC
Corriente nominal a 70°C: 0,75 A
Frecuencia de corte 100 MHz
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total 3 kA
Conexión de líneas: Push-In

Producto DEHN
Tipo: BCO CL2 BD HF 5
art. no.: 927971
o equivalente

Certificados

Datos técnicos

Clase de DPS	L
Máx. tensión de servicio DC (U_C )	8,5 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	100 MHz
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL

Clase de DPS	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	5 V
Máx. tensión de servicio DC (U_C )	8,5 V
Máx. tensión de servicio AC (U_C )	6,0 V
Corriente nominal a 70 °C (I_L )	0,75 A
Corriente de choque de rayo D1 (10/350 µs) total (I_imp )	3 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Corriente nominal de descarga C2 (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo a I_nC2 (U_p )	≤ 42 V
Nivel de protección hilo-PG a I_nC2 (U_p )	≤ 600 V
Nivel de protección hilo-hilo a I_nC1 (U_p )	≤ 42 V
Nivel de protección hilo-PG a I_nC1 (U_p )	≤ 600 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_p )	≤ 15 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 600 V
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	100 MHz
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación del estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	Push-in / Push-in
Sección de conexión rígido	0,2-2,5 mm²
Sección de conexión flexible	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	amarillo
Normas de comprobación	IEC 61643-21 / EN 61643-21
Certificaciones	UL, CSA, EAC, ATEX, IECEx, CCC, SIL
Certificaciones ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
Certificación Obligatoria China	CCC No. 2021312304001192
Datos técnicos ampliados:	- - - - - - - - - - - - - - - - - - - -
– Máx. corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_p )	≤ 600 V

Se ha añadido el artículo 927971 a favoritos.

Ir a favoritos

El artículo 927971 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

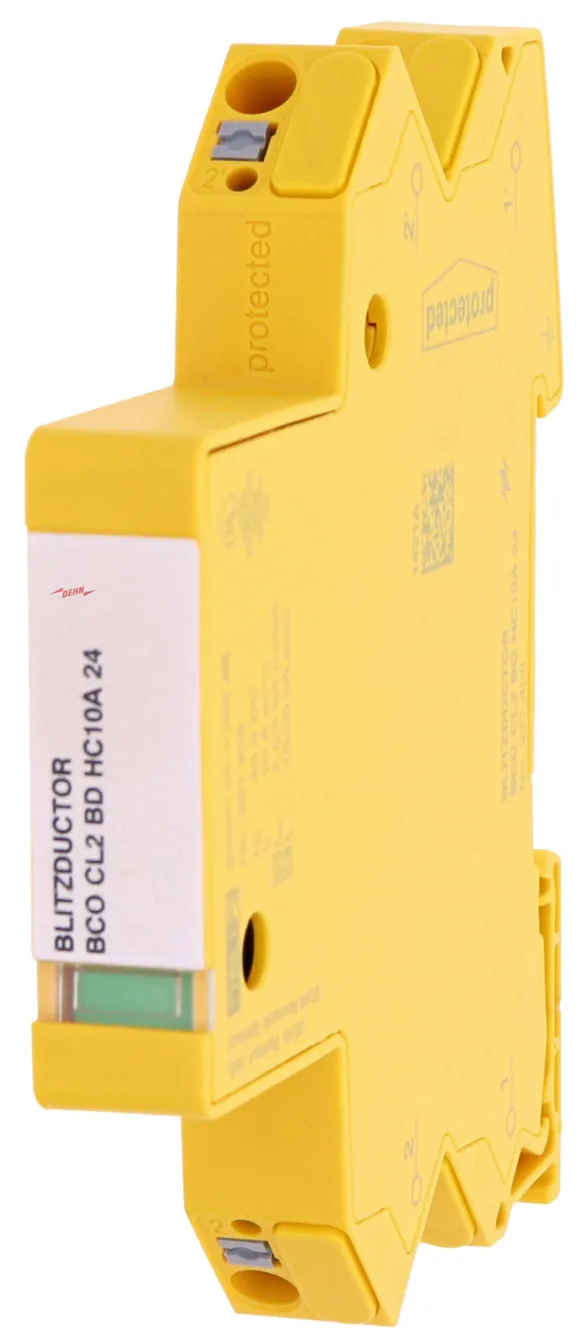

BCO CL2 BD HC10A 24

Descargador combinado de corriente de rayo y sobretensiones de espacio reducido de 12 mm de ancho y tecnología de conexión Push-in con indicación de estado para la protección de 1 par de hilos de sistemas de alimentación de CC sin referencia a tierra para redes de transmisión de datos y circuitos de medición y control.

1 Producto

N.º art. 927408 BCO CL2 BD HC10A 24

GTIN 4013364463653, N.º de arancel aduanero: 85363010, Peso bruto: 68.30 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Archivos CAD

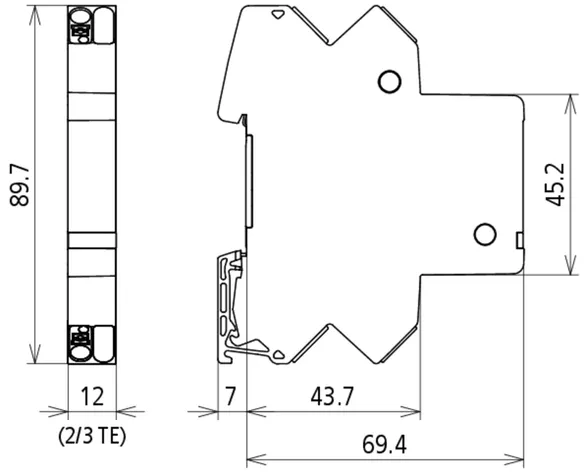

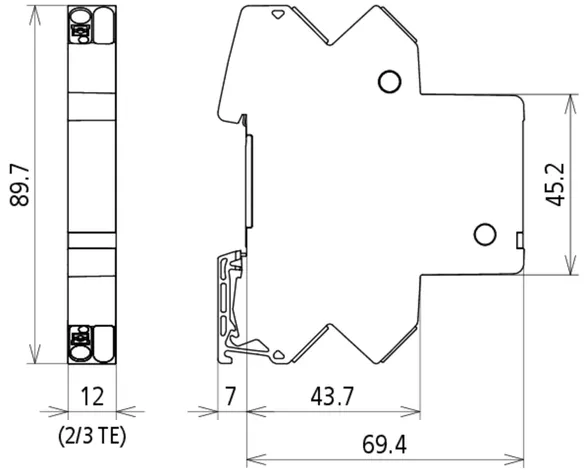

Descargador combinado BLITZDUCTORconnect CL2 BD HC10A 24
Descargador combinado reducido para la protección de 1
par de hilos de sistemas de alimentación de CC sin referencia a tierra para
redes de transmisión de datos y circuitos de medición y control
probado según EN/IEC 61643-21 y
coordinado energéticamente según IEC 61643-22
Tipo de descargador 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación de estado
Máxima tensión de servicio: 45,0 V CC / 31,8 V CA
Corriente nominal a 80 °C: 10 A
C2 Corriente nominal de descarga por hilo (8/20): 10 kA
C2 Corriente nominal de descarga total (8/20): 20 kA
D1 Corriente de choque de rayo (10/350 µs) por hilo: 2,5 kA
D1 Corriente de choque de rayo (10/350 µs) total: 5 kA
Conexión de conductores: Push-in
Ancho de 12 mm

Producto DEHN
Tipo: BCO CL2 BD HC10A 24
art. no.: 927408
o equivalente

Certificados

Datos técnicos

Clase de DPS	L
Máx. tensión de servicio DC (U_C )	45 V
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	2,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	20 kA
Impedancia en serie por hilo	0 Ohm
Certificaciones	UL, EAC

Clase de DPS	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión de servicio DC (U_C )	45 V
Máx. tensión de servicio AC (U_C )	31,8 V
Corriente nominal a 80 °C (I_L )	10 A
Corriente de choque de rayo D1 (10/350 µs) total (I_imp )	5 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	2,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	20 kA
Corriente nominal de descarga C2 (8/20 µs) por hilo (I_n )	10 kA
Nivel de protección hilo-hilo con I_n 1 kA C2 (U_p )	≤ 100 V
Nivel de protección hilo-PG a I_nC2 (U_p )	≤ 800 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 800 V
Impedancia en serie por hilo	0 Ohm
Frecuencia de corte hilo-hilo a 100 Ohm (f_G )	2 MHz
Capacidad hilo-hilo (C)	≤ 2,0 nF
Capacidad hilo-PG (C)	≤ 20 pF
Margen de temperatura de servicio (T_U )	-40 °C a +80 °C
Indicación del estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Conexión entrada/salida	Push-in / Push-in
Sección de conexión rígido	0,2-2,5 mm²
Sección de conexión flexible	0,2-2,5 mm²
Toma de tierra a través de	Carril DIN de 35 mm según EN 60715
Material de la carcasa	Poliamida PA 6.6, UL 94 V-0
Color	amarillo
Normas de comprobación	IEC 61643-21 / EN 61643-21
Certificaciones	UL, EAC

Se ha añadido el artículo 927408 a favoritos.

Ir a favoritos

El artículo 927408 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

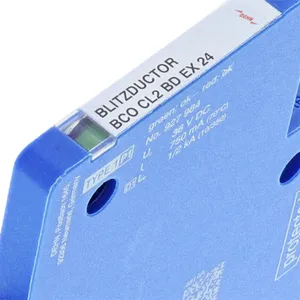

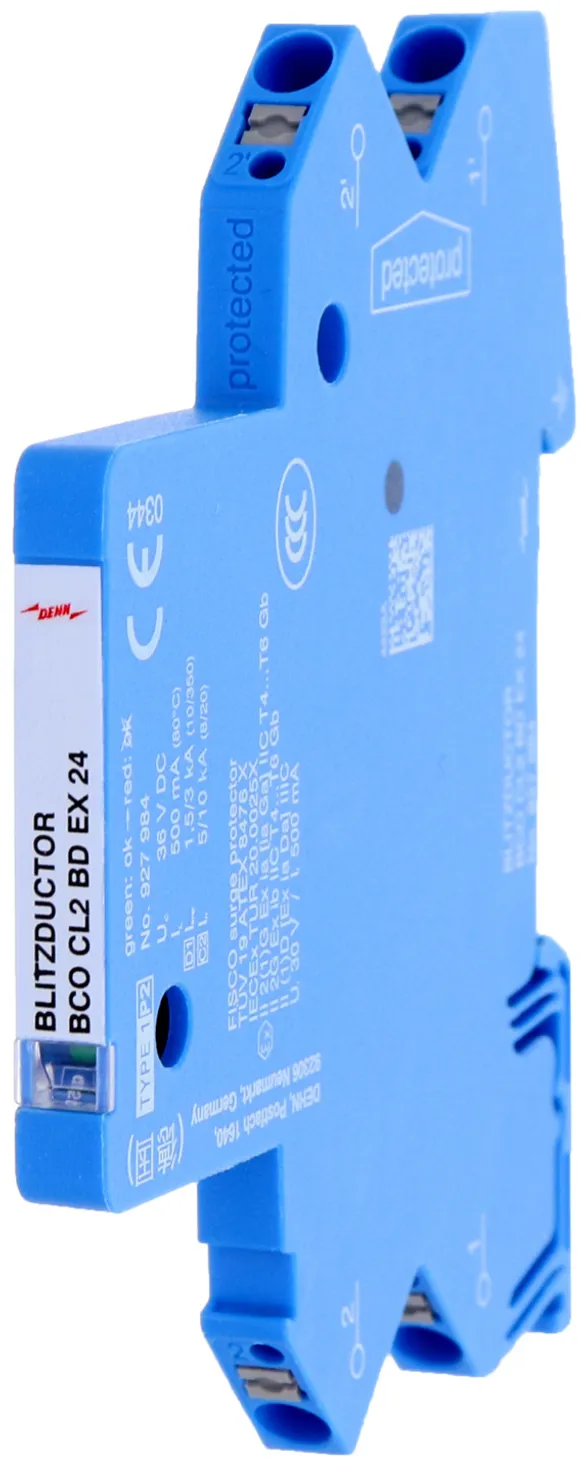

BCO CL2 BD EX 24

Descargador compacto combinado de corrientes de rayo y sobretensiones que ahorra espacio con un ancho de solo 6 mm y técnica de conexión Push-in con indicación del estado operativo para la protección de 1 par de hilos de circuitos de medida intrínsecamente seguros y sistemas bus. Cumple los requerimientos según FISCO. Resistencia de aislamiento > 500 V hilo-tierra.

1 Producto

N.º art. 927984 BCO CL2 BD EX 24

GTIN 4013364412002, N.º de arancel aduanero: 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

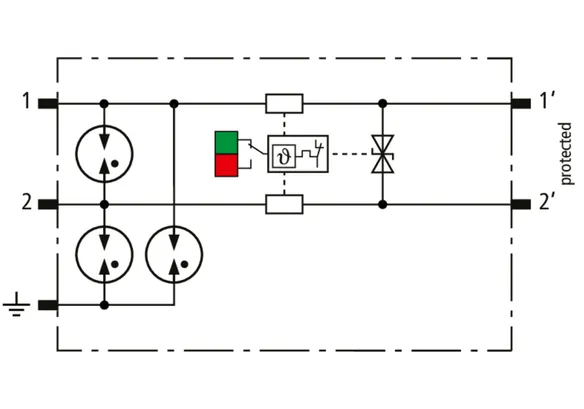

Descargador combinado de corrientes de rayo y sobretensiones
BLITZDUCTORconnect CL2 BD EX 24
compacto, para la protección de un par de hilos
de interfaces simétricas, intrínsecamente seguras y libres de potencial
comprobado según EN/IEC 61643-21
y coordinado energéticamente según IEC 61643-22
Clase de DPS Tipo 1 / P2
Categoría de impulsos: C1, C2, C3, B2, D1
Indicación del estado operativo, ancho de 6 mm
Máx. tensión de servicio: 36,0 V DC / 25,4 V AC
Corriente nominal a 70°C: 0,75 A
Máx. tensión de entrada según EN 60079-11: 30 V
Máx. corriente de entrada según EN 60079-11: 0,5 A
Corriente nominal de descarga C2 por hilo (8/20): 5 kA
Corriente nominal de descarga C2 total (8/20): 10 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo: 1,5 kA
Corriente de choque de rayo D1 (10/350 µs) total: 3 kA
Conexión de líneas: Push-in

Producto DEHN
Tipo: BCO CL2 BD EX 24
art. no.: 927984
o equivalente

Certificados

Datos técnicos

Clase de DPS	L
Máx. tensión de servicio DC (U_C )	36 V
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,5 MHz
Certificaciones	EACEx, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Clase de DPS	L
Categoría de impulso	D1, C1, C2, C3, B2
Tensión nominal (U_N )	24 V
Máx. tensión de servicio DC (U_C )	36 V
Máx. tensión de servicio AC (U_C )	25,4 V
Corriente nominal a 80 °C (I_L )	0,5 A
Corriente de choque de rayo D1 (10/350 µs) total (I_imp )	3 kA
Corriente de choque de rayo D1 (10/350 µs) por hilo (I_imp )	1,5 kA
Corriente nominal de descarga C2 (8/20 µs) total (I_n )	10 kA
Corriente nominal de descarga C2 (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo a I_nC2 (U_p )	≤ 65 V
Nivel de protección hilo-PG a I_nC2 (U_p )	≤ 1100 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_p )	≤ 48 V
Nivel de protección hilo-PG a 1 kV/µs C3 (U_P )	≤ 1000 V
Impedancia en serie por hilo	1 Ohm
Frecuencia de corte hilo-hilo (f_G )	3,5 MHz
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación del estado operativo/fallo	verde / rojo
Clase de protección	IP 20
Montaje sobre	carril DIN 35 mm según EN 60715
Conexión entrada/salida	Push-in / Push-in
Sección de conexión rígido	0,2-2,5 mm²
Sección de conexión flexible	0,2-2,5 mm²
Toma de tierra a través de	carril DIN 35 mm según EN 60715
Material de la carcasa	poliamida PA 6.6
Color	azul
Normas de comprobación	IEC 61643-21 / EN 61643-21
Certificaciones	EACEx, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certificaciones ATEX (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones ATEX (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Certificaciones ATEX (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Certificaciones IECEx (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certificaciones IECEx (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Certificaciones IECEx (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
Certificación Obligatoria China	CCC n.º 2021312304001130 (Ex ia, Ex ib)
Datos técnicos ampliados:	- - - - - - - - - - - - - - - - - - - -
– Máx. corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corriente de descarga (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Nivel de protección hilo-PG a 1 kV/μs C3 después de carga con I_max (U_p )	≤ 1000 V

Se ha añadido el artículo 927984 a favoritos.

Ir a favoritos

El artículo 927984 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

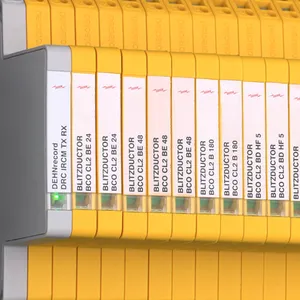

BLITZDUCTORconnect – Compacto

Details

BCO CL2 B 180

N.º art. 927910 BCO CL2 B 180

Debe estar registrado para descargar 9279XX.stp.

Debe estar registrado para descargar 9279XX.igs.

Debe estar registrado para descargar 9279XX.jt.

Debe estar registrado para descargar 9279XX.dwg.

Debe estar registrado para descargar 9279XXm_D.dxf.

Debe estar registrado para descargar DEHN.927910.wspak.

Debe estar registrado para descargar 9279XX_XD.ema.

Se ha añadido el artículo 927910 a favoritos.

El artículo 927910 ha sido añadido a la cesta de compra.

BCO CL2 BE

N.º art. 927922 BCO CL2 BE 12

Debe estar registrado para descargar 9279XX.stp.

Debe estar registrado para descargar 9279XX.igs.

Debe estar registrado para descargar 9279XX.jt.

Debe estar registrado para descargar 9279XX.dwg.

Debe estar registrado para descargar 9279XXm_D.dxf.

Debe estar registrado para descargar DEHN.927922.wspak.

Debe estar registrado para descargar 927924_eplan.zip.

Se ha añadido el artículo 927922 a favoritos.

El artículo 927922 ha sido añadido a la cesta de compra.

N.º art. 927924 BCO CL2 BE 24

Debe estar registrado para descargar 9279XX.stp.

Debe estar registrado para descargar 9279XX.igs.

Debe estar registrado para descargar 9279XX.jt.

Debe estar registrado para descargar 9279XX.dwg.

Debe estar registrado para descargar 9279XXm_D.dxf.

Debe estar registrado para descargar DEHN.927924.wspak.

Debe estar registrado para descargar 927924_eplan.zip.

Se ha añadido el artículo 927924 a favoritos.

El artículo 927924 ha sido añadido a la cesta de compra.

N.º art. 927925 BCO CL2 BE 48

Debe estar registrado para descargar 9279XX.stp.

Debe estar registrado para descargar 9279XX.igs.

Debe estar registrado para descargar 9279XX.jt.

Debe estar registrado para descargar 9279XX.dwg.

Debe estar registrado para descargar 9279XXm_D.dxf.

Debe estar registrado para descargar DEHN.927925.wspak.

Debe estar registrado para descargar 927924_eplan.zip.

Se ha añadido el artículo 927925 a favoritos.

El artículo 927925 ha sido añadido a la cesta de compra.

BCO CL2 BD

N.º art. 927942 BCO CL2 BD 12

Debe estar registrado para descargar 9279XX.stp.

Debe estar registrado para descargar 9279XX.igs.

Debe estar registrado para descargar 9279XX.jt.

Debe estar registrado para descargar 9279XX.dwg.

Debe estar registrado para descargar 9279XXm_D.dxf.

Debe estar registrado para descargar DEHN.927942.wspak.

Debe estar registrado para descargar 927944_eplan.zip.

Se ha añadido el artículo 927942 a favoritos.

El artículo 927942 ha sido añadido a la cesta de compra.

N.º art. 927944 BCO CL2 BD 24

Debe estar registrado para descargar 9279XX.stp.

Debe estar registrado para descargar 9279XX.igs.

Debe estar registrado para descargar 9279XX.jt.

Debe estar registrado para descargar 9279XX.dwg.

Debe estar registrado para descargar 9279XXm_D.dxf.

Debe estar registrado para descargar DEHN.927944.wspak.

Debe estar registrado para descargar 927944_eplan.zip.

Se ha añadido el artículo 927944 a favoritos.

El artículo 927944 ha sido añadido a la cesta de compra.

N.º art. 927945 BCO CL2 BD 48

Debe estar registrado para descargar 9279XX.stp.

Debe estar registrado para descargar 9279XX.igs.

Debe estar registrado para descargar 9279XX.jt.

Debe estar registrado para descargar 9279XX.dwg.

Debe estar registrado para descargar 9279XXm_D.dxf.

Debe estar registrado para descargar DEHN.927945.wspak.

Debe estar registrado para descargar 927944_eplan.zip.

Se ha añadido el artículo 927945 a favoritos.

El artículo 927945 ha sido añadido a la cesta de compra.

BCO CL2 BE HF

N.º art. 927970 BCO CL2 BE HF 5

Debe estar registrado para descargar 9279XX.stp.

Debe estar registrado para descargar 9279XX.igs.

Debe estar registrado para descargar 9279XX.jt.
