Elementos de conexión de fase para líneas aéreas

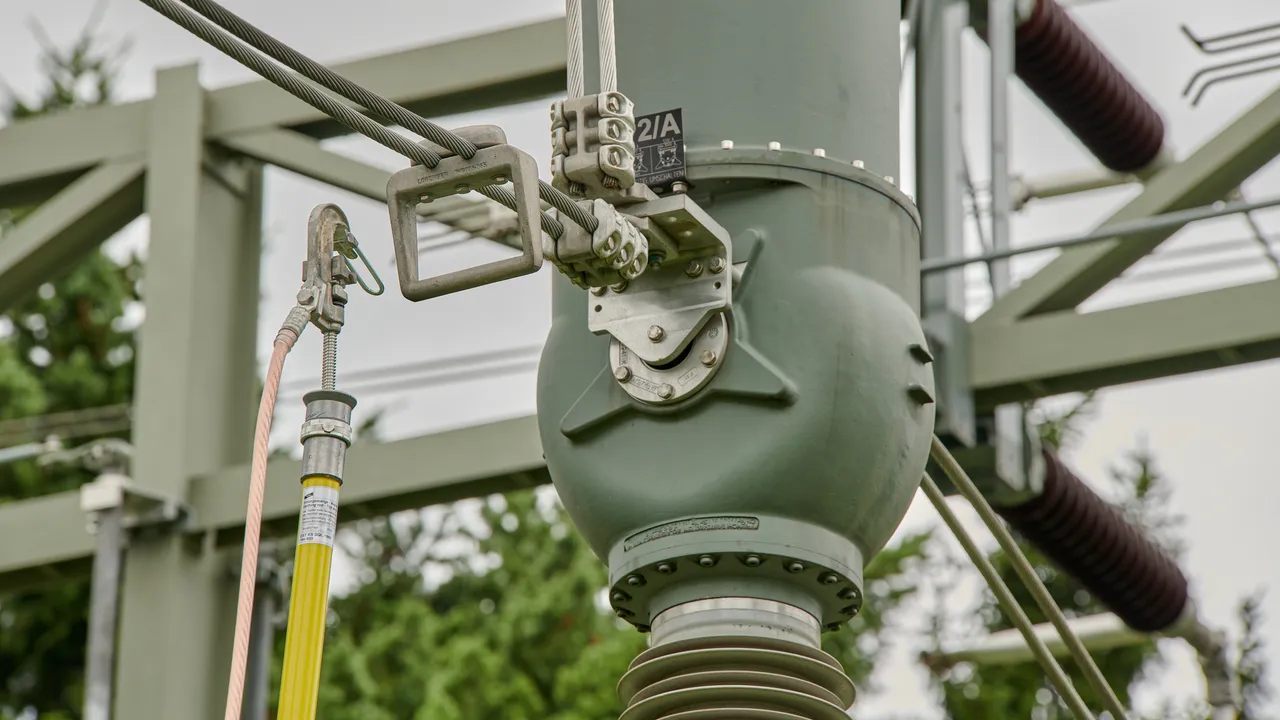

  • Para poner a tierra cables de fase de líneas aéreas de uno o tres polos
  • Con tres pinzas de sujeción para enganchar los conductores de forma segura
  • Enganche sencillo gracias al resorte pretensado
  • Con protección antitorsión versión PK1 o PK2 y perno roscado largo con pasador
  • Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS

Detalles

Pieza de enganche con tornillo integrado
lorem ipsum
Pieza de enganche con tornillo con resorte pretensado
lorem ipsum
lorem ipsum

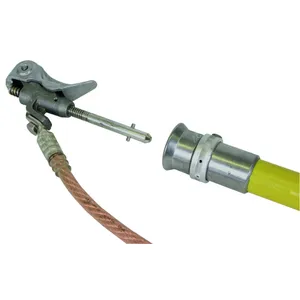

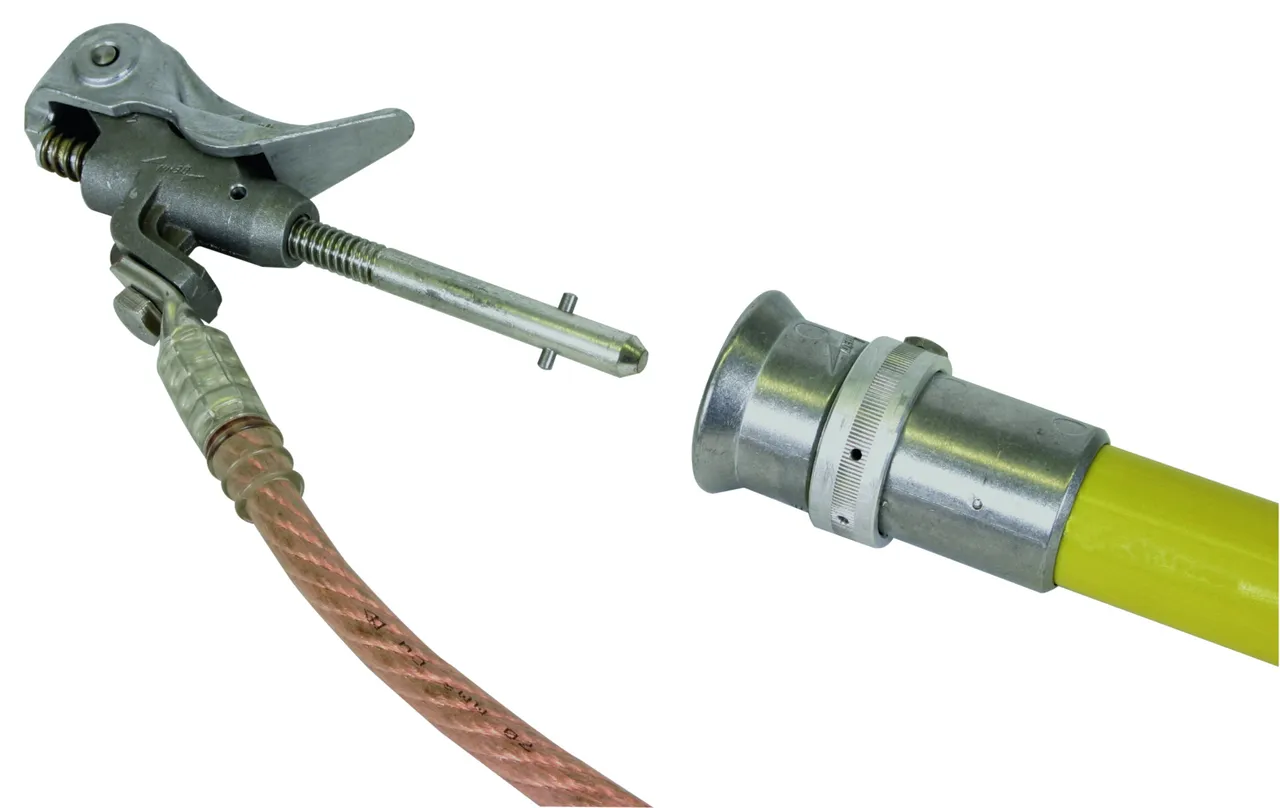

Borna con perno largo y pértiga de toma de tierra con conector de embudo de aluminio.
lorem ipsum

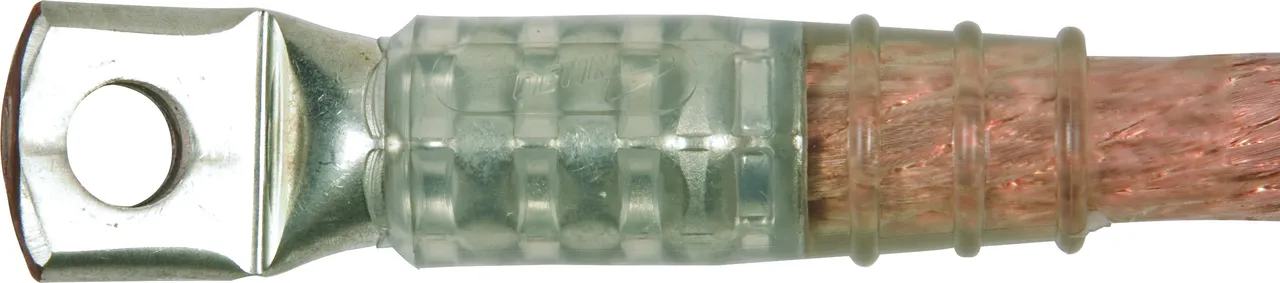

Terminales de cable a presión versión PK2:
Disponibles sin cavidad en el terminal de cable. Partes de conexión de otros fabricantes bajo consulta.
lorem ipsum

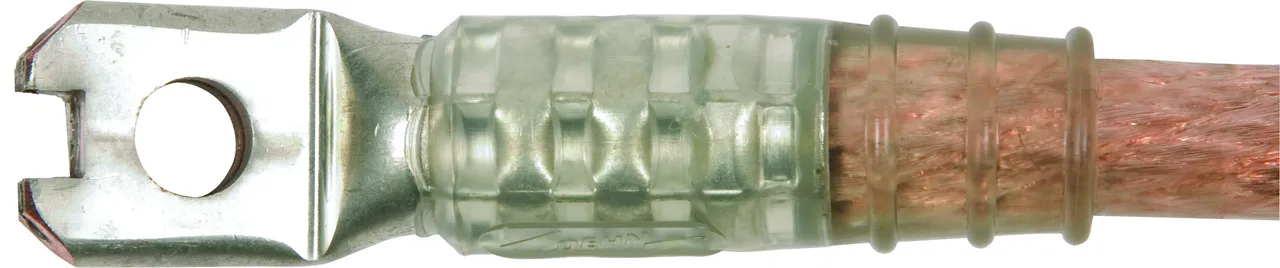

Terminales de cable a presión versión PK1:
Cavidad en el terminal de cable para protección antitorsión (versión estándar)
lorem ipsum

Pinza de enganche con tornillo, versión estándar

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Productos

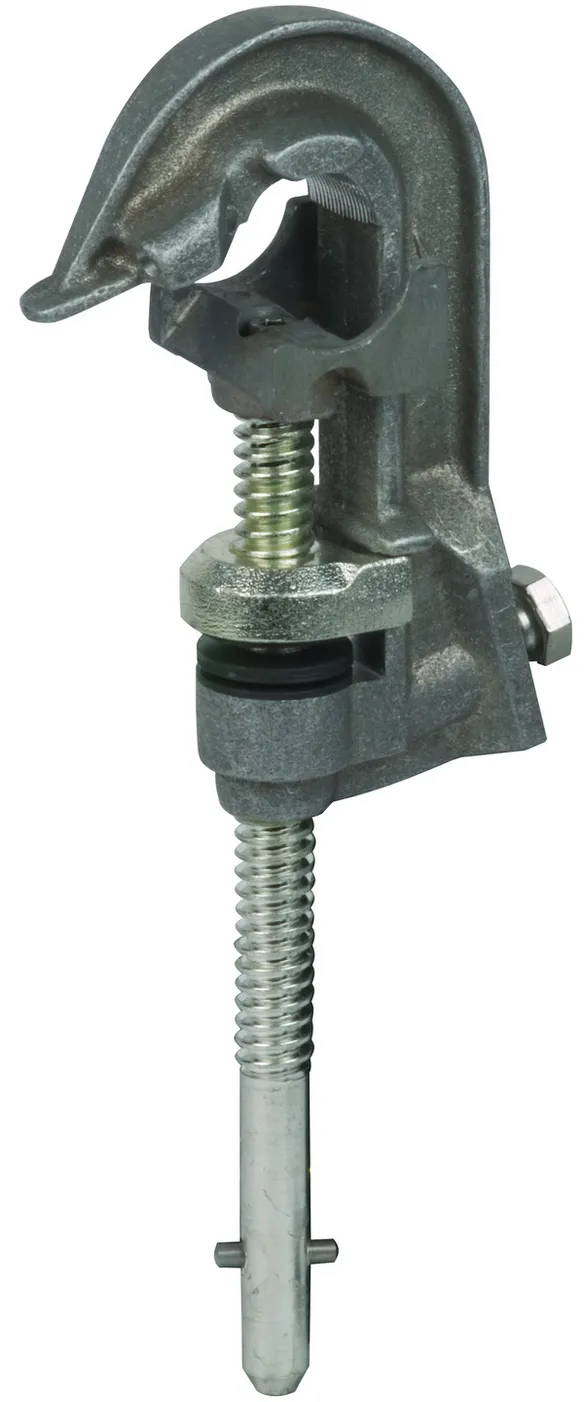

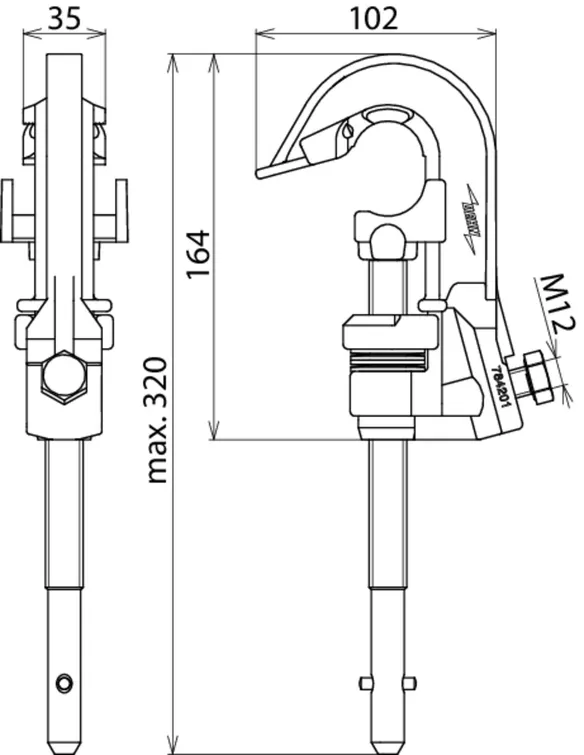

N.º art. 784201 PSK 4 30 SQL

GTIN 4013364006591, N.º de arancel aduanero (EU): 85359000, Peso bruto: 880.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Margen de apriete Ø 4 ... 30 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 70 mm2
Corriente máx. de cortocircuito Ik 0,5 s 19,5 kA
Corriente máx. de cortocircuito Ik 1 s 13,8 kA

Se ha añadido el artículo 784201 a favoritos.

Ir a favoritos

El artículo 784201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

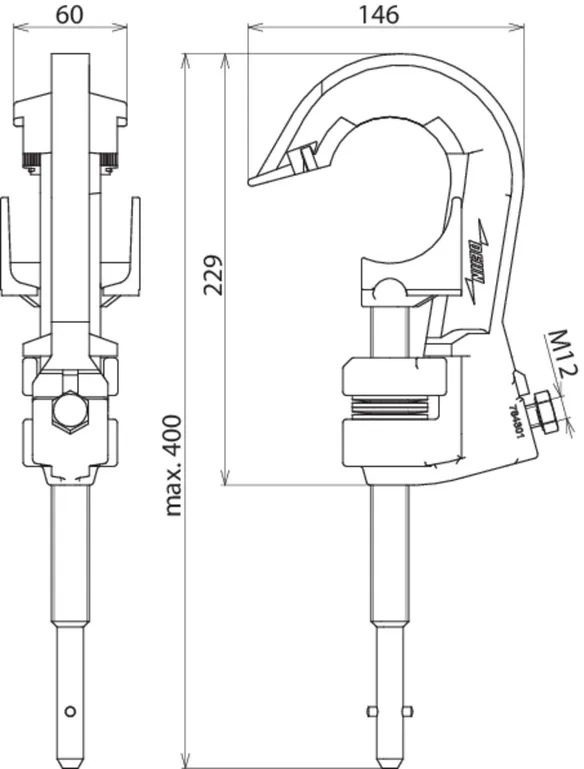

N.º art. 784301 PSK 10 65 SQL

GTIN 4013364006553, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.70 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Margen de apriete Ø 10 ... 65 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120 mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

Se ha añadido el artículo 784301 a favoritos.

Ir a favoritos

El artículo 784301 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

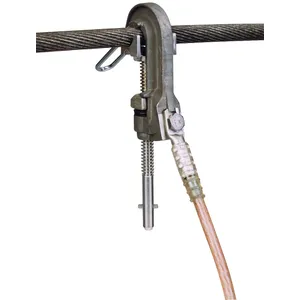

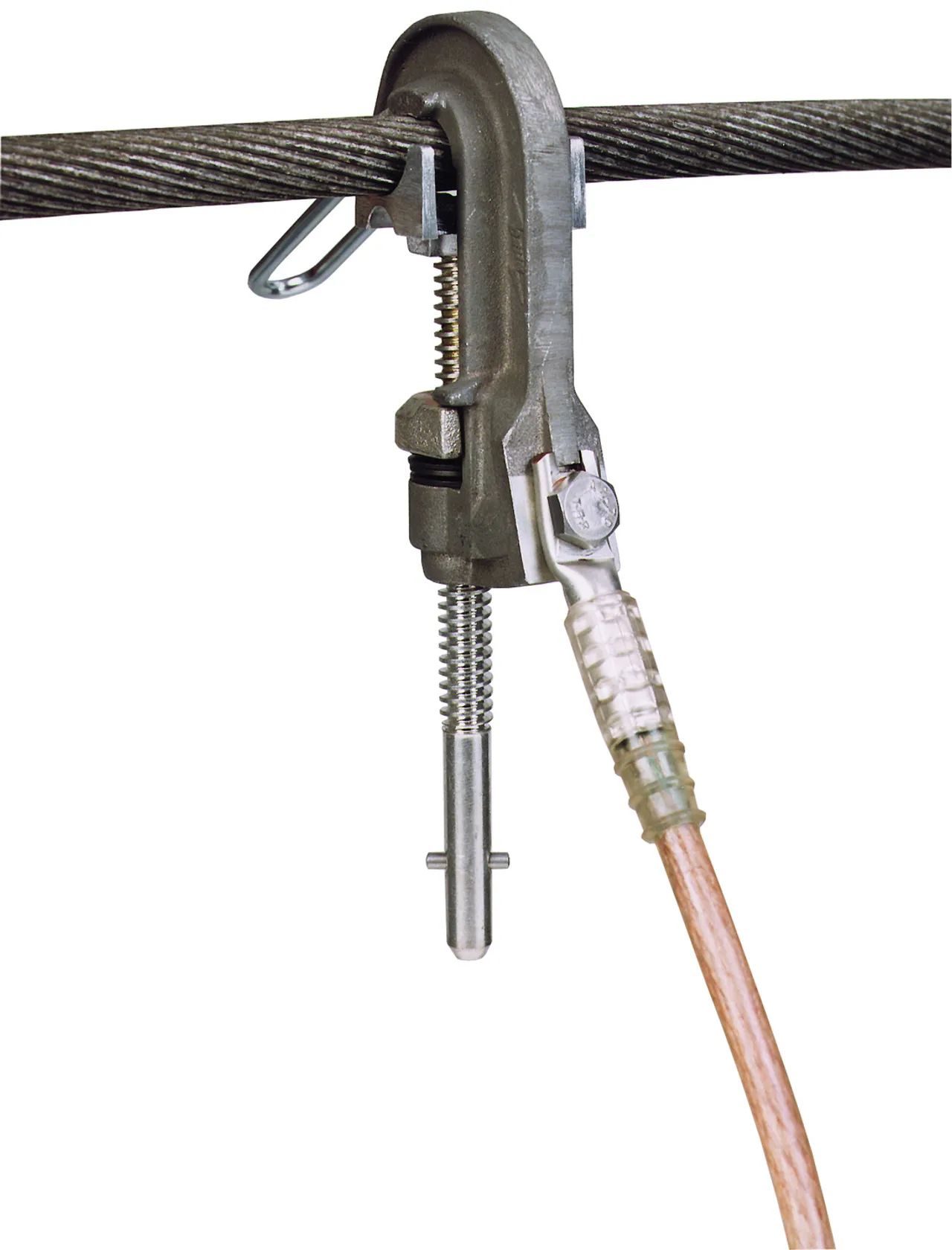

Pinza de enganche con tornillo con ayuda de sujeción

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Productos

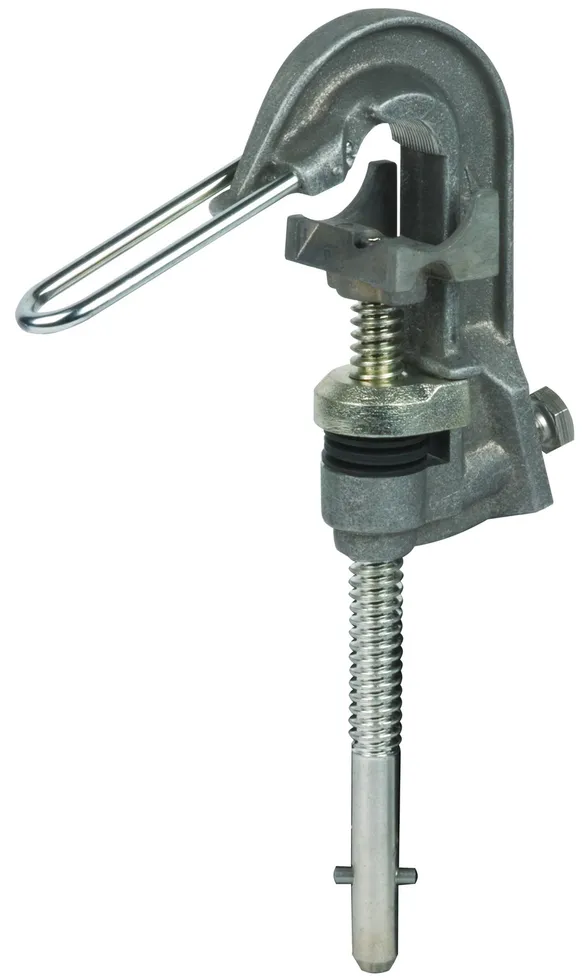

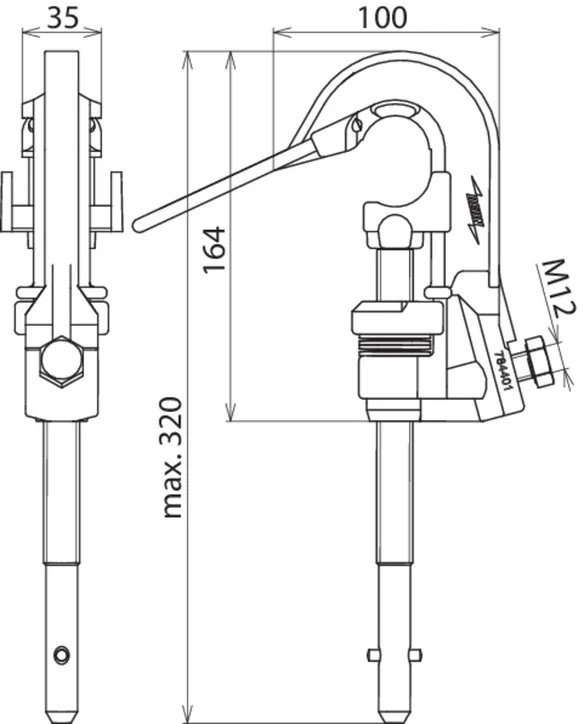

N.º art. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.47 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Margen de apriete Ø 4 ... 30 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 70 mm2
Corriente máx. de cortocircuito Ik 0,5 s 19,5 kA
Corriente máx. de cortocircuito Ik 1 s 13,8 kA

Se ha añadido el artículo 784401 a favoritos.

Ir a favoritos

El artículo 784401 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

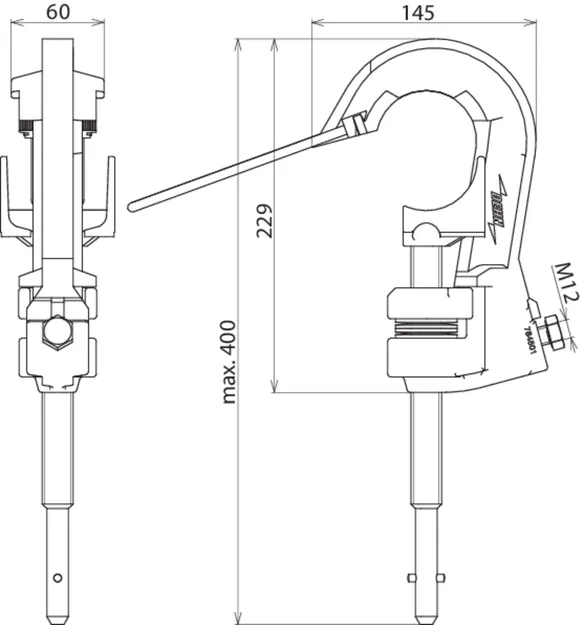

N.º art. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, N.º de arancel aduanero (EU): 85359000, Peso bruto: 2.12 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Margen de apriete Ø 10 ... 65 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120 mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

Se ha añadido el artículo 784501 a favoritos.

Ir a favoritos

El artículo 784501 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

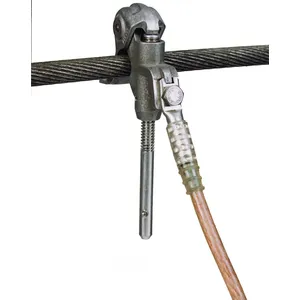

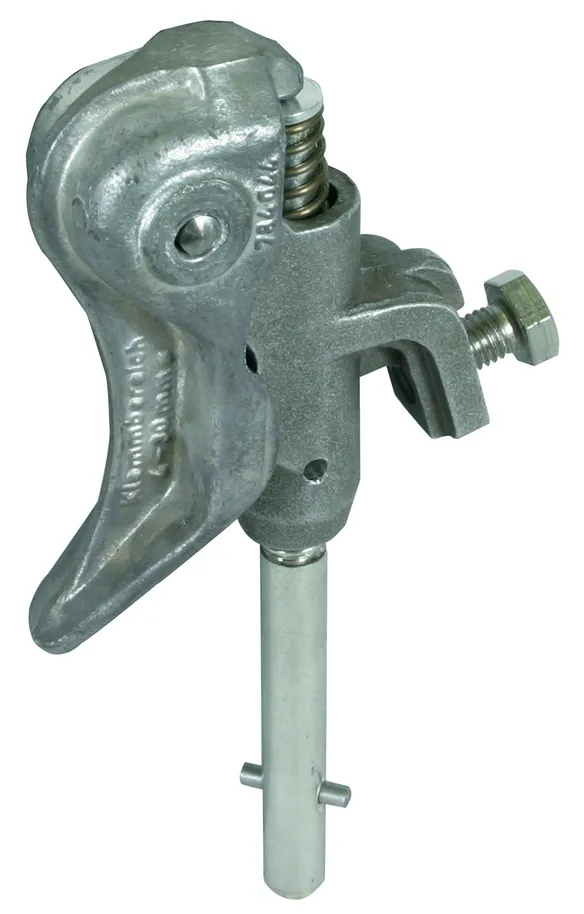

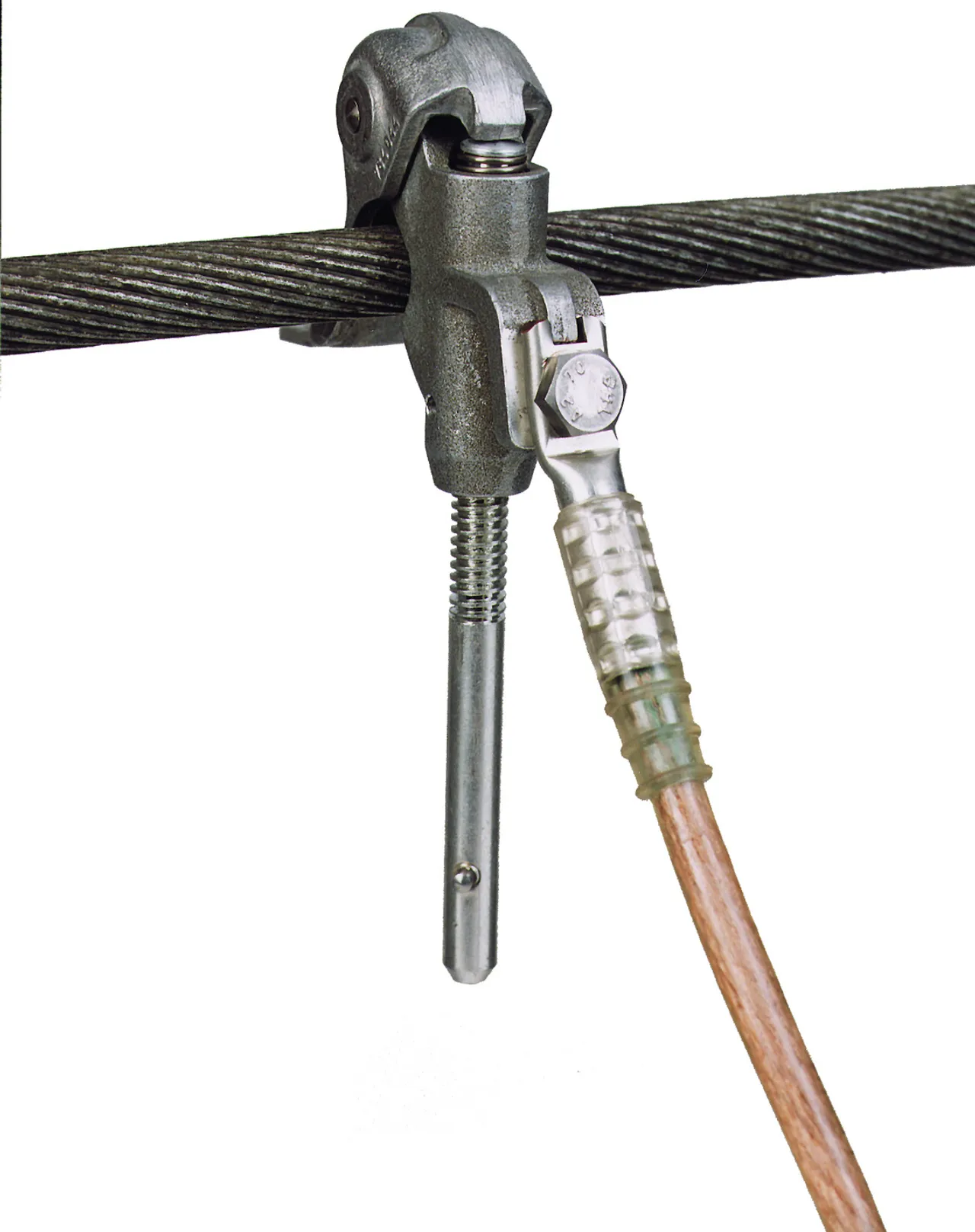

Pinza de enganche con tornillo con resorte pretensado

El equipo se engancha simplemente a través de la borna pretensada.

1 Producto

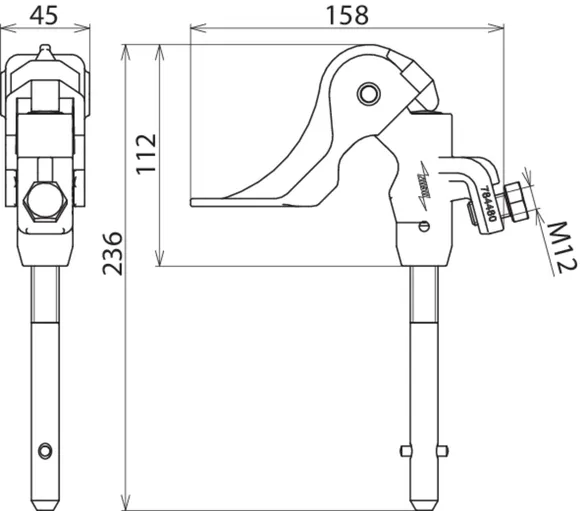

N.º art. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, N.º de arancel aduanero (EU): 85359000, Peso bruto: 600.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Margen de apriete Ø 4 ... 30 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 70 mm2
Corriente máx. de cortocircuito Ik 0,5 s 19,5 kA
Corriente máx. de cortocircuito Ik 1 s 13,8 kA

Se ha añadido el artículo 784480 a favoritos.

Ir a favoritos

El artículo 784480 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

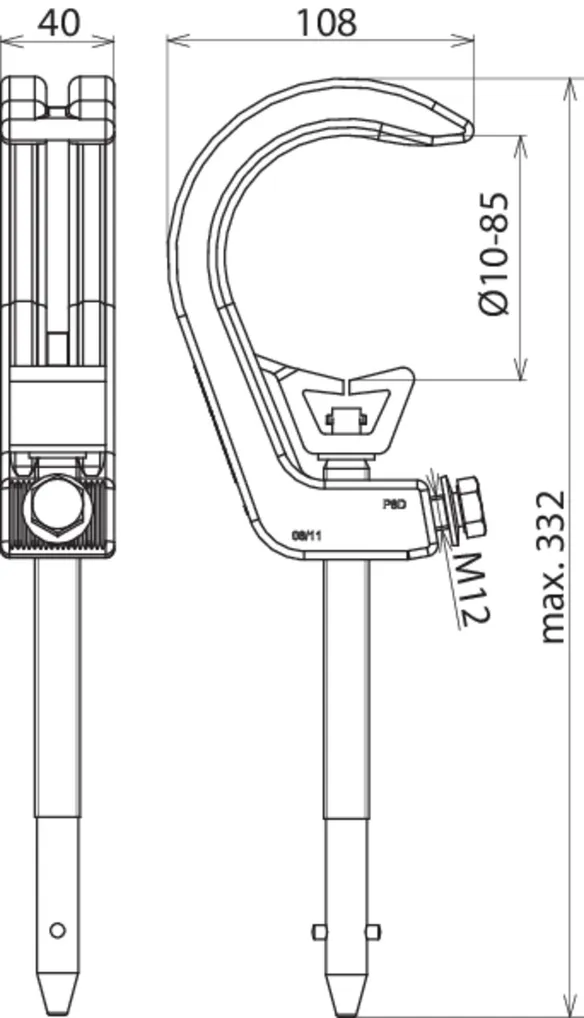

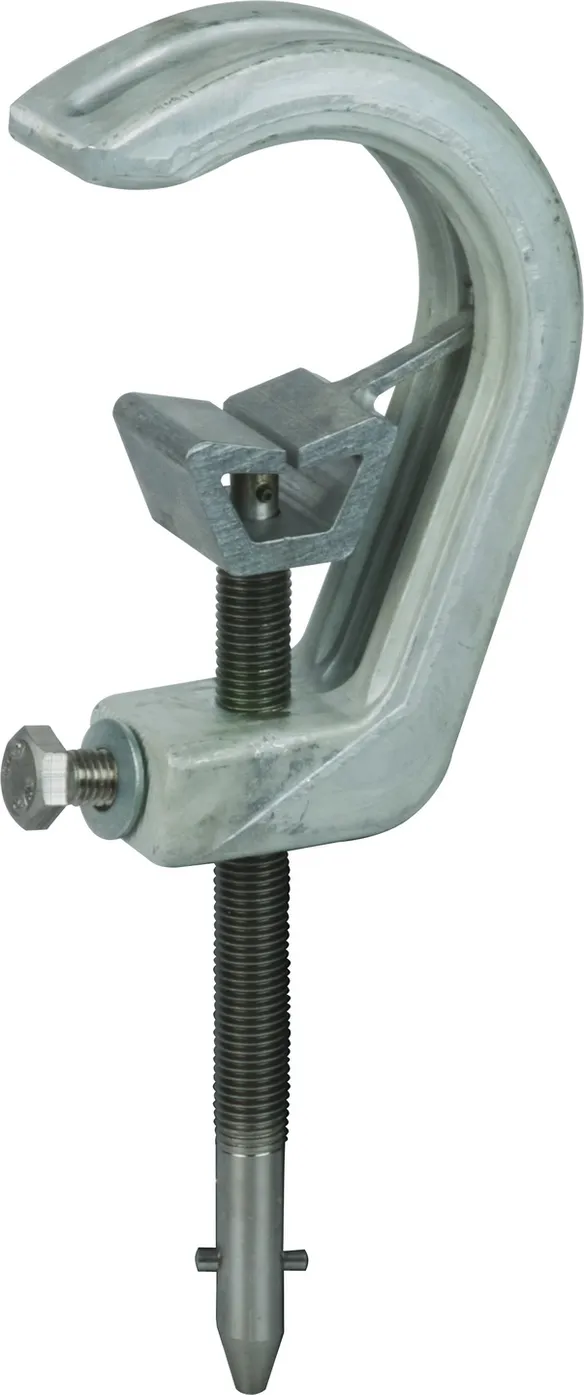

Borna de enganche con tornillo con margen de apriete mayor

Idóneo especialmente para conductores Al y Al/St, tubos y puntos fijos de fase.

1 Producto

N.º art. 784085 PSK 10 85 SQL

GTIN 4013364018686, N.º de arancel aduanero (EU): 85359000, Peso bruto: 872.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Margen de apriete Ø 10 ... 85 mm
Protección antitorsión PK2
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 29,6 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 784085 a favoritos.

Ir a favoritos

El artículo 784085 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

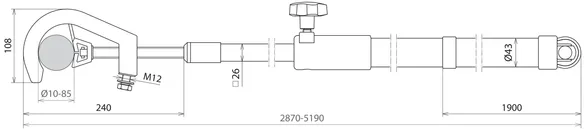

Pinza de enganche con gran margen de apriete y pértiga telescópica de puesta a tierra

Idónea especialmente para cables de conductores de Al y Al/St, tubos y puntos de anclaje de fase.

1 Producto

N.º art. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, N.º de arancel aduanero (EU): 82055980, Peso bruto: 5.71 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Margen de apriete Ø 10 ... 85 mm
Protección antitorsión PK2
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 29,6 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA
Longitud total (lG max / IG min ) 5200 / 2875 mm
Longitud de la empuñadura 1900 mm

Se ha añadido el artículo 769511 a favoritos.

Ir a favoritos

El artículo 769511 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

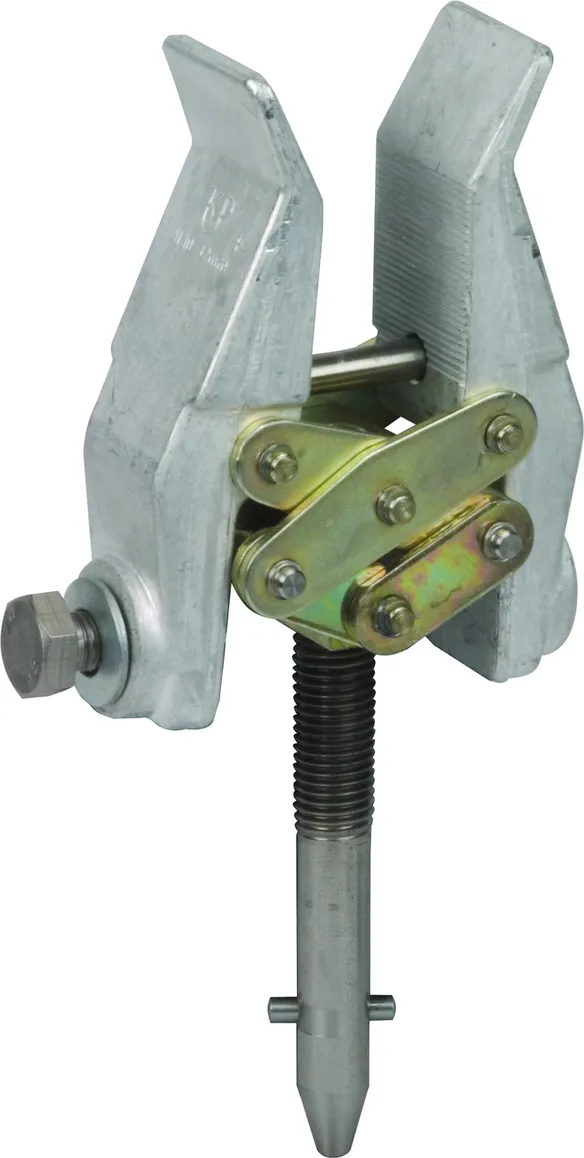

Borna de enganche con tornillo

Idónea especialmente para la utilización en inclinaciones.

1 Producto

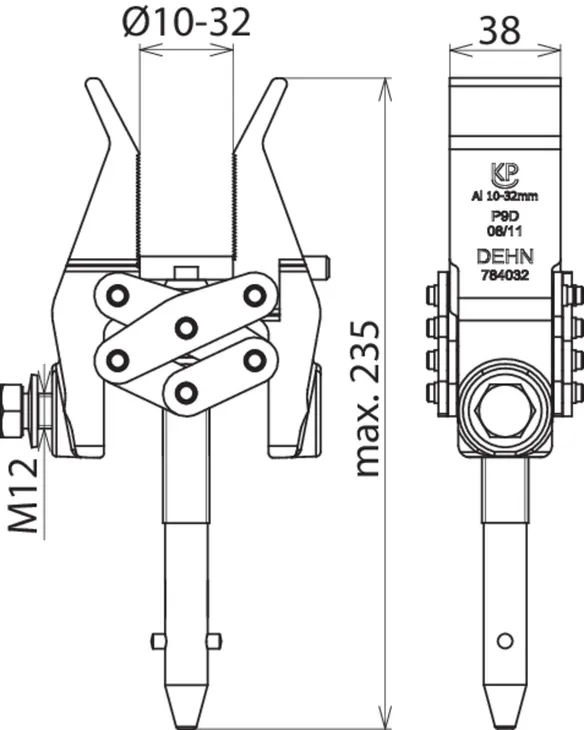

N.º art. 784032 PSK 10 32 SQL

GTIN 4013364018679, N.º de arancel aduanero (EU): 85359000, Peso bruto: 969.40 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Margen de apriete Ø 10 ... 32 mm
Protección antitorsión PK2
Para sección de cable Cu 16 ... 95 mm2
Corriente máx. de cortocircuito Ik 0,5 s 18,7 kA
Corriente máx. de cortocircuito Ik 1 s 18,7 kA

Se ha añadido el artículo 784032 a favoritos.

Ir a favoritos

El artículo 784032 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

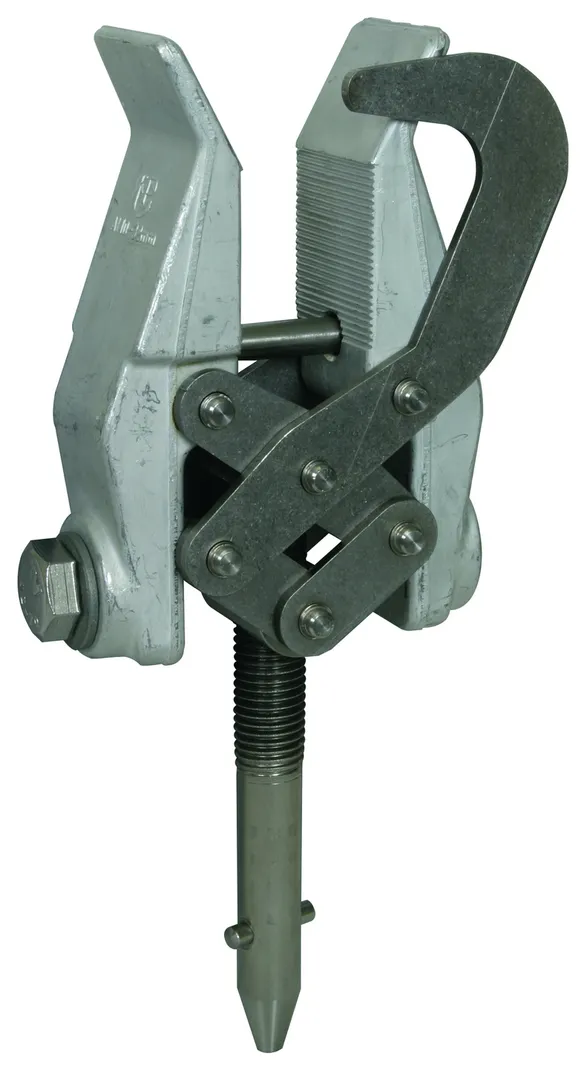

Borna de enganche con tornillo, con estribo de seguridad

Especialmente idónea para la utilización en inclinaciones.

1 Producto

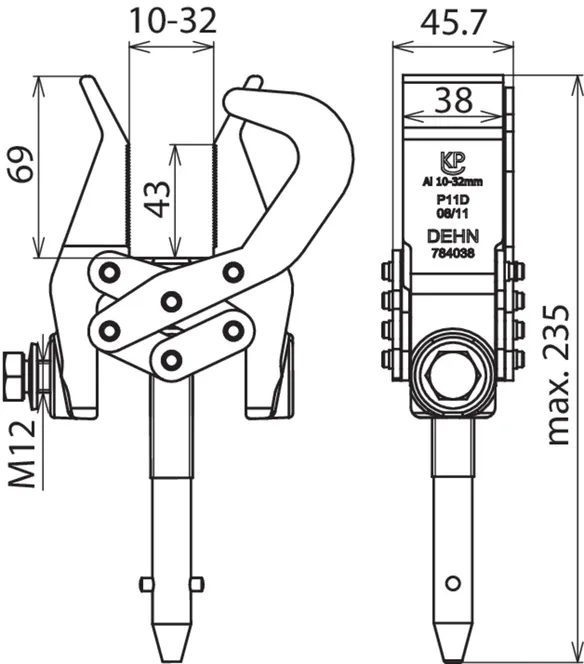

N.º art. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.01 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Margen de apriete Ø 10 ... 32 mm
Protección antitorsión PK2
Para sección de cable Cu 16 ... 95 mm2
Corriente máx. de cortocircuito Ik 0,5 s 18,7 kA
Corriente máx. de cortocircuito Ik 1 s 18,7 kA

Se ha añadido el artículo 784038 a favoritos.

Ir a favoritos

El artículo 784038 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

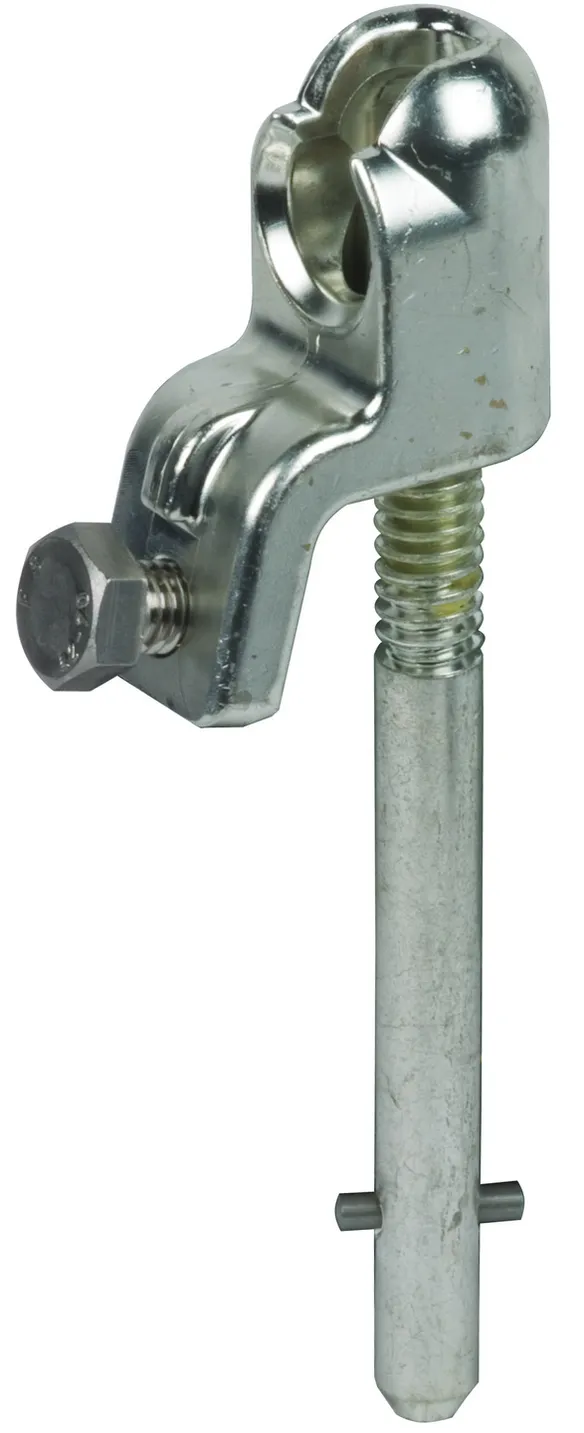

Cubierta de cabezales esféricos rígidos

2 Productos

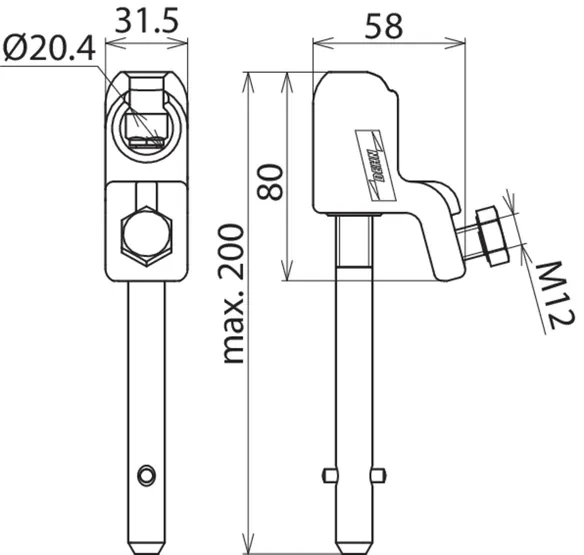

N.º art. 772314 KKH 20 SQL

GTIN 4013364080171, N.º de arancel aduanero (EU): 85359000, Peso bruto: 446.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 20 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120 mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

Se ha añadido el artículo 772314 a favoritos.

Ir a favoritos

El artículo 772314 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

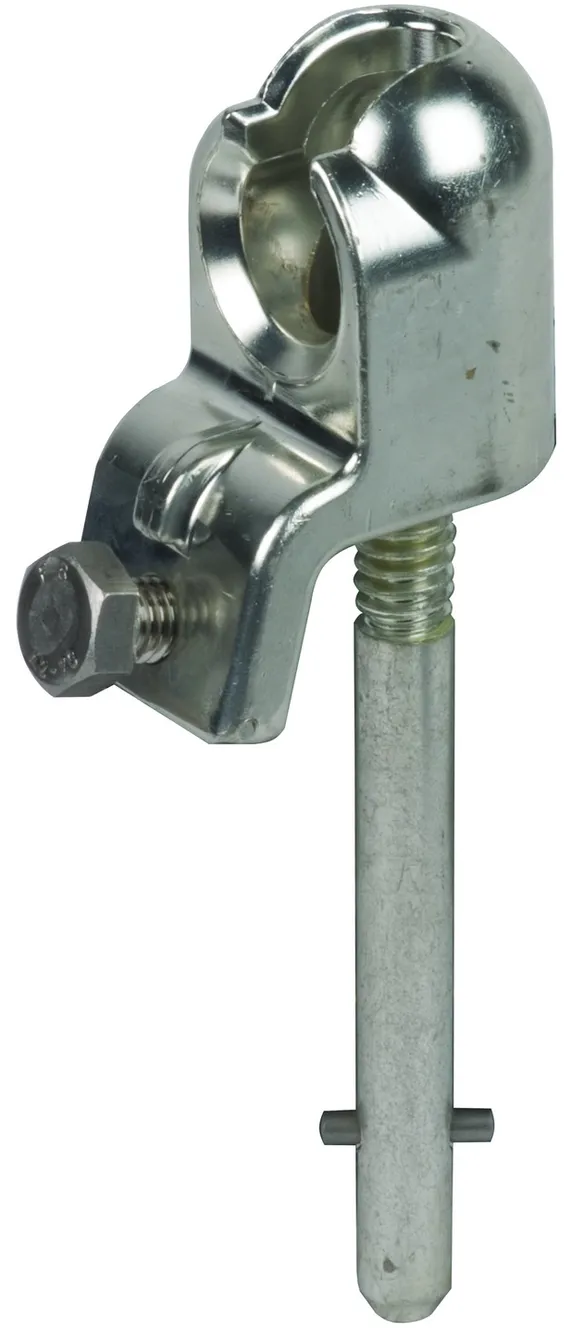

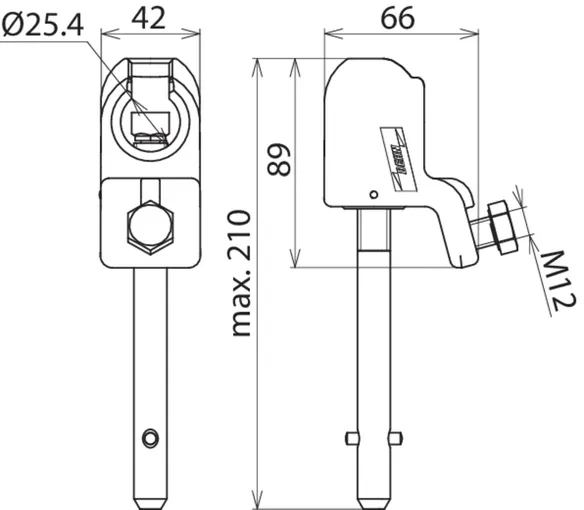

N.º art. 772324 KKH 25 SQL

GTIN 4013364080188, N.º de arancel aduanero (EU): 85359000, Peso bruto: 719.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 25 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 772324 a favoritos.

Ir a favoritos

El artículo 772324 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza universal

2 Productos

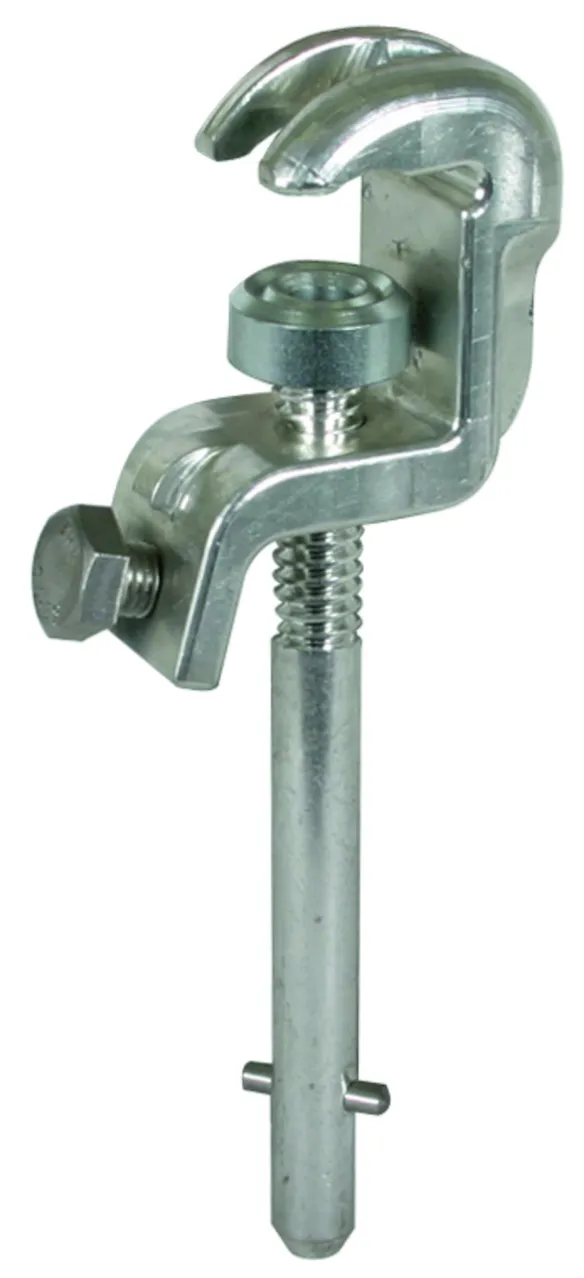

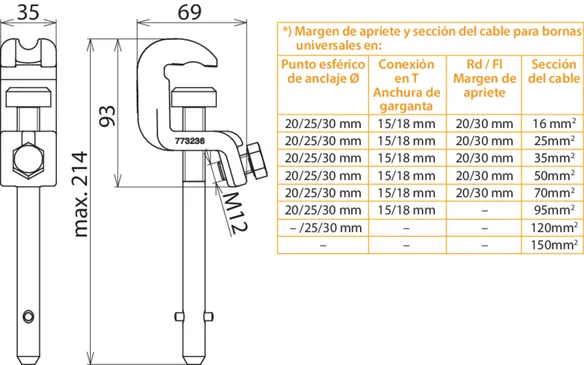

N.º art. 773236 UK 25 SQL

GTIN 4013364114579, N.º de arancel aduanero (EU): 85359000, Peso bruto: 713.50 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 20 / 25 mm
Para pernos de conexión en T - Anchura de garganta 15 mm
Rd / Fl Margen de apriete 20 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

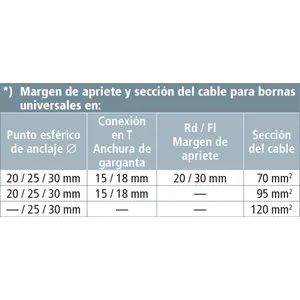

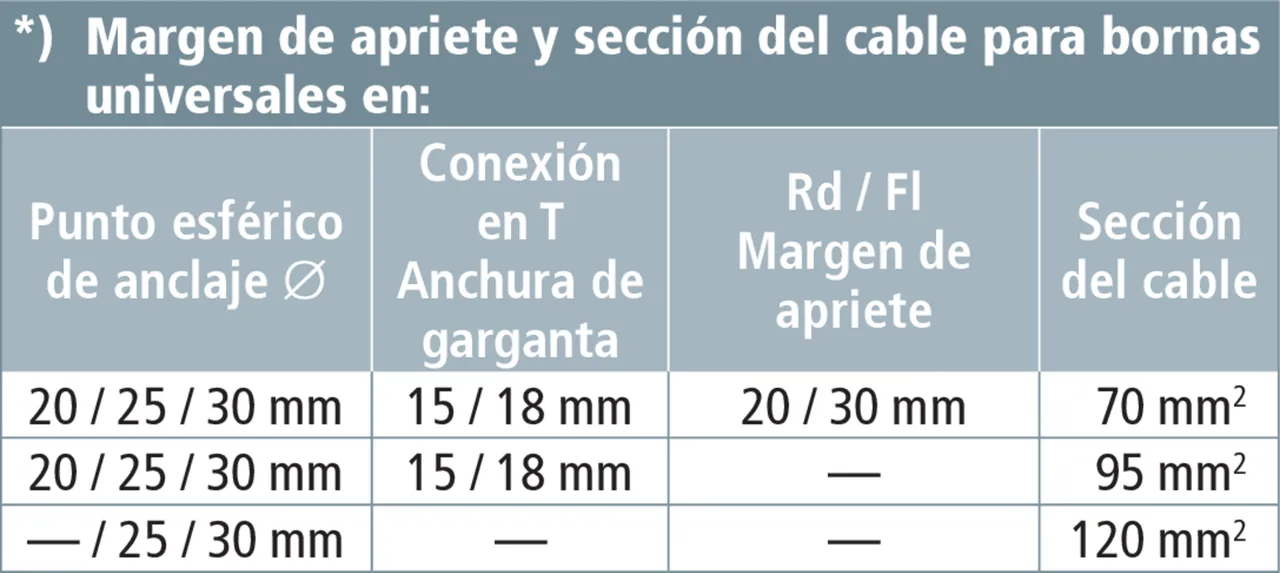

*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Se ha añadido el artículo 773236 a favoritos.

Ir a favoritos

El artículo 773236 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

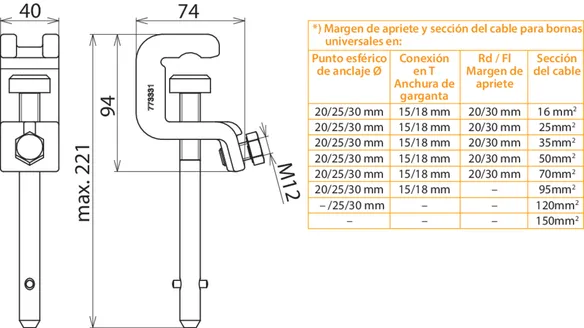

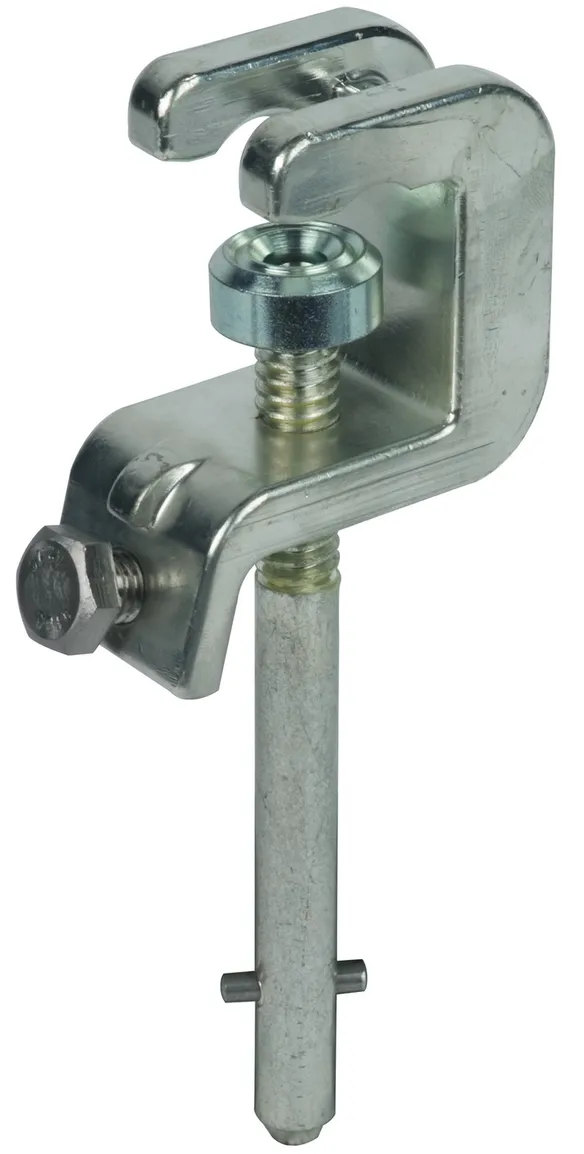

N.º art. 773331 UK 30 SQL

GTIN 4013364069244, N.º de arancel aduanero (EU): 85359000, Peso bruto: 793.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 25 / 30 mm
Para pernos de conexión en T - Anchura de garganta 18 mm
Rd / Fl Margen de apriete 30 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Se ha añadido el artículo 773331 a favoritos.

Ir a favoritos

El artículo 773331 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
