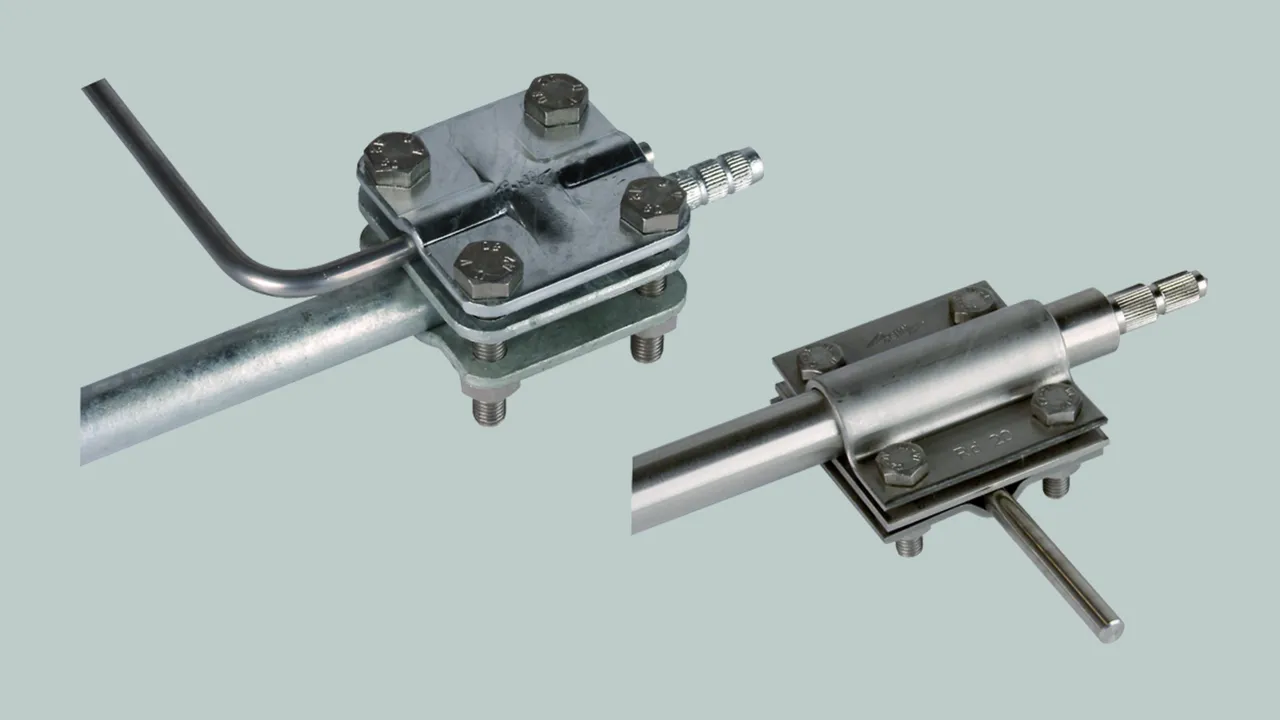

Bornas de conexión

Para la conexión en cruz y en paralelo de conductores redondos, pletinas o cables a tomas de tierra de profundidad.

Para tomas de tierra de profundidad Ø20-30 mm

1 Producto

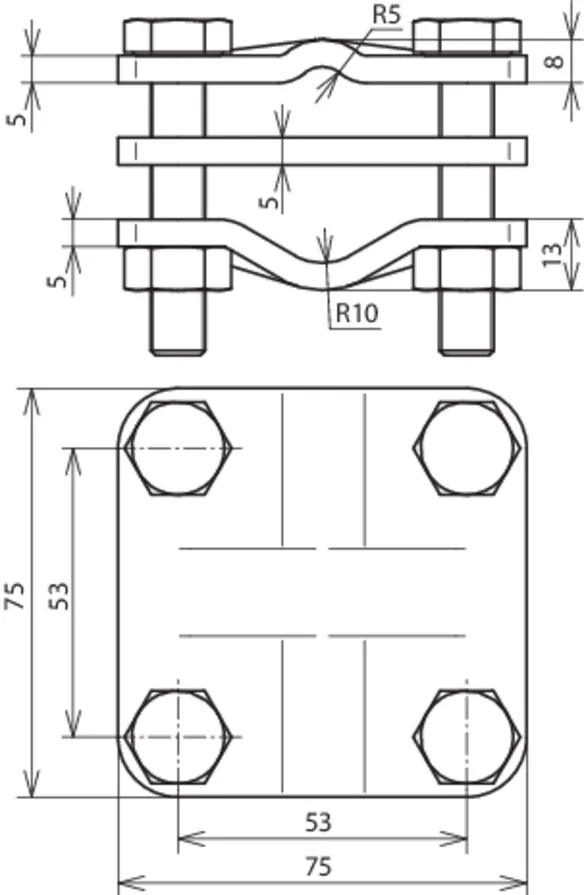

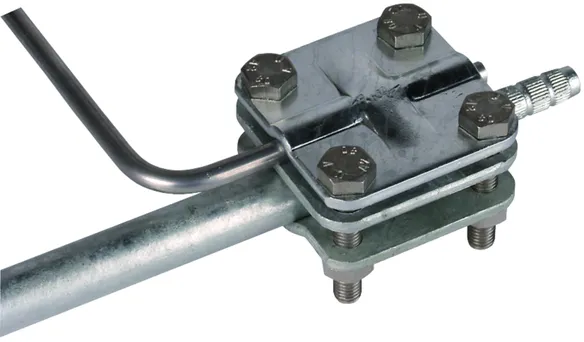

N.º art. 610010 AK TE 20.30 8.12 FL40 STTZN

GTIN 4013364022010, N.º de arancel aduanero: 85359000, Peso bruto: 786.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Borna de conexión para las picas de tierra D 20-30mm St/TZn
Bornas de conexión para la conexión paralela
o en cruz de conductores redondos,
pletinas o cables de picas de tierra
Material: St/tZn
Margen de apriete Rd/pletina: 8-12,5 / -40 mm
Margen de apriete (flexible/cable): 50-95 mm2
Corriente de cortocircuito (AC 50 Hz / DC): 18 kA
Norma: EN 62561-1

Producto DEHN
Tipo: AK TE 20.30 8.12 FL40 STTZN
art. no.: 610010
o equivalente

Certificados



Datos técnicos

Material St/tZn
Margen de apriete Rd/pletina 8-12,5 / -40 mm
Margen de apriete (flexible/cable) 50-95 mm2
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 18 kA
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Se ha añadido el artículo 610010 a favoritos.

El artículo 610010 ha sido añadido a la cesta de compra.


Para las picas de tierra Ø20-25 mm

Borna de conexión para integrar tubos (p. ej. mástiles de antenas) en la equipotencialidad contra el rayo mediante conductores rígidos/flexibles a la pica de tierra.

1 Producto

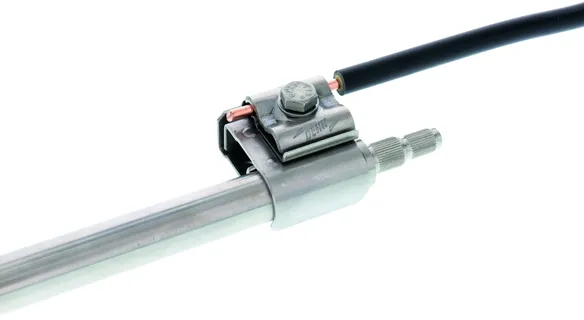

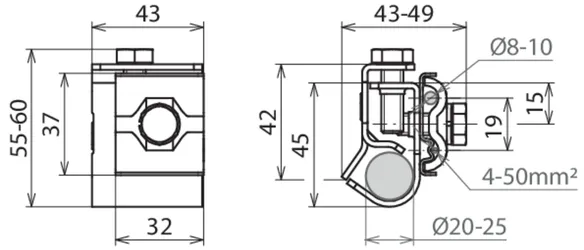

N.º art. 540121 AK 8.10 AQ4 50 TE20 25 V4A

GTIN 4013364380660, N.º de arancel aduanero: 85359000, Peso bruto: 147.00 g, Empaquetado: 25.00 unidad(es)


Figuras

Más información

Borna de conexión para las picas de tierra D 20-25 mm INOX (V4A)
Bornas de conexión para la conexión paralela o en cruz
de conductores redondos o cables de picas de tierra.
Material: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Margen de apriete Rd: 8-10 mm
Conexión (rígido/flexible): 4-50 mm2
Norma: EN 62561-1

Producto DEHN
Tipo: AK 8.10 AQ4 50 TE20 25 V4A
art. no.: 540121
o equivalente

Certificados



Datos técnicos

Material INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Margen de apriete Rd 8-10 mm
Conexión (rígido/flexible) 4-50 mm2
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Se ha añadido el artículo 540121 a favoritos.

El artículo 540121 ha sido añadido a la cesta de compra.


Para las tomas de tierra de profundidad Ø20 mm

1 Producto

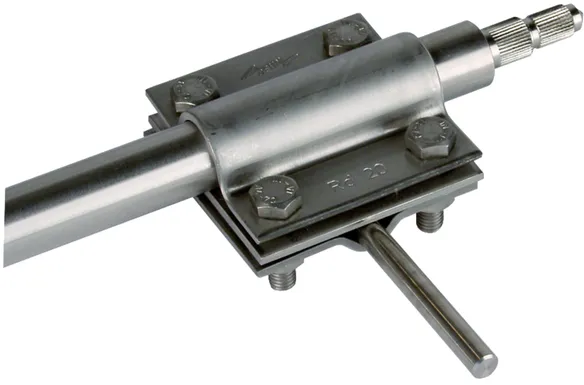

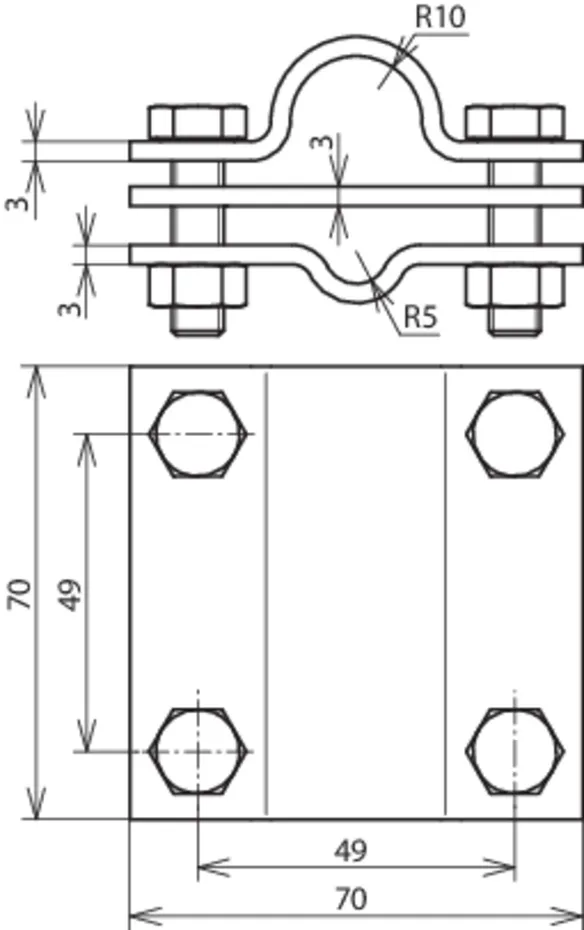

N.º art. 610020 AK TE 20 7.10 FL40 V4A

GTIN 4013364054110, N.º de arancel aduanero: 85359000, Peso bruto: 446.00 g, Empaquetado: 25.00 unidad(es)


Figuras

Más información

Borna de conexión para las picas de tierra D 20 mm INOX (V4A)
Bornas de conexión para la conexión paralela o en cruz
de conductores redondos o cables de picas de tierra.
Material: INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Margen de apriete Rd/pletina: 7-10 / -40 mm
Margen de apriete (flexible/cable): 35-70 mm2
Corriente de cortocircuito (AC 50 Hz / DC): 8 kA
Norma: EN 62561-1

Producto DEHN
Tipo: AK TE 20 7.10 FL40 V4A
art. no.: 610020
o equivalente

Certificados



Datos técnicos

Material INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Margen de apriete Rd/pletina 7-10 / -40 mm
Margen de apriete (flexible/cable) 35-70 mm2
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8 kA
Norma EN 62561-1
*) En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Se ha añadido el artículo 610020 a favoritos.

El artículo 610020 ha sido añadido a la cesta de compra.
