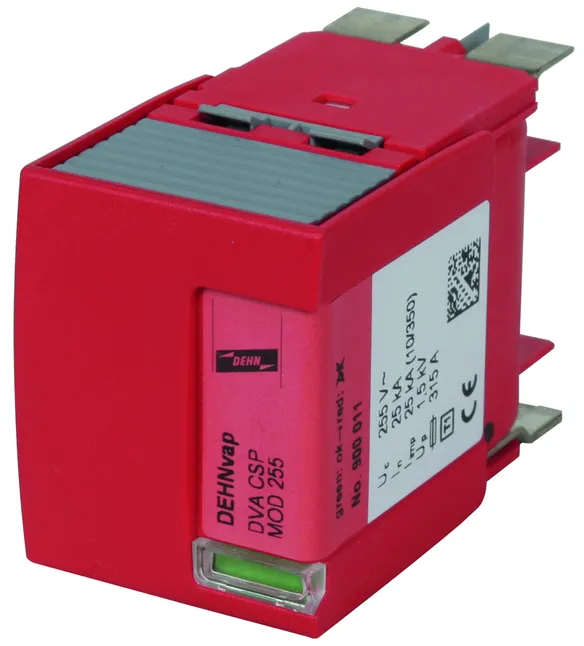

N.º art. 900011 DVA CSP MOD 255

GTIN 4013364111448, N.º de arancel aduanero (EU): 85363090, Peso bruto: 203.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Corriente de choque de rayo (10/350 µs): 25 kA

Producto DEHN
Tipo: DVA CSP MOD 255
art. no.: 900011
o equivalente

Certificados

Datos técnicos

Máxima tensión permisible de servicio AC (U_C )	264 V
Corriente de choque de rayo (10/350 µs) (I_imp )	25 kA
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 20 A gL/gG hasta 50 kA_eff(prosp.)

Tensión nominal AC	230 / 400 V
Máxima tensión permisible de servicio AC (U_C )	264 V
Corriente de choque de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156,25 kJ/Ω
Capacidad de apagado de corriente consecutiva [L-N] AC (I_fi )	50 kA_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 20 A gL/gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta	≤ 100 ns
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C a +80 °C
Montaje en	Equipos DV M TN ...
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Certificaciones	KEMA, UL, VdS

Se ha añadido el artículo 900011 a favoritos.

Ir a favoritos

El artículo 900011 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

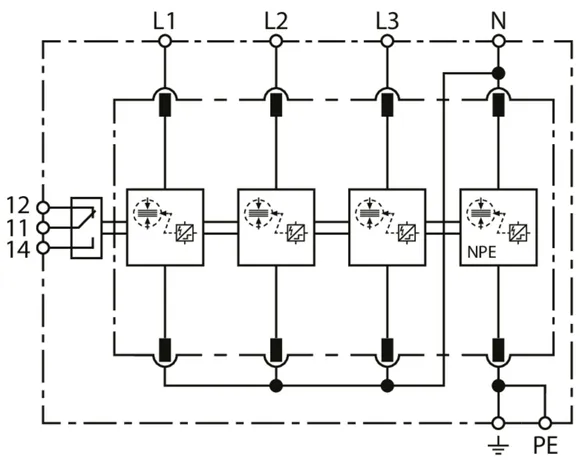

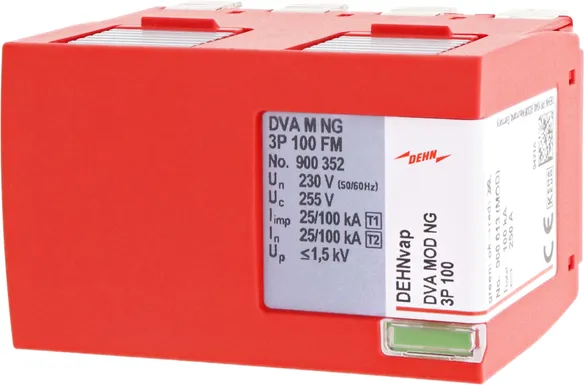

N.º art. 900013 DVA MOD NG 3P 100

GTIN 4013364456020, N.º de arancel aduanero (EU): 85363090, Peso bruto: 307.87 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE]: 100 kA
Corriente de choque de rayo (10/350) [L-N]/[N-PE]: 25 / 100 kA

Producto DEHN
Tipo: DVA MOD NG 3P 100
art. no.: 900013
o equivalente

Certificados

Datos técnicos

Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 25 kA_eff(prosp.)

Tensión nominal AC	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω MJ/Ω
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Umbral de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 25 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 25 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Montaje en	DVA M NG 3P 100 FM
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Clase de protección	IP 20

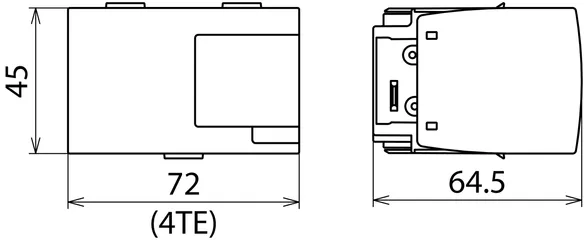

Medidas de montaje	4 Módulo, DIN 43880
Certificaciones	KEMA

Se ha añadido el artículo 900013 a favoritos.

Ir a favoritos

El artículo 900013 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

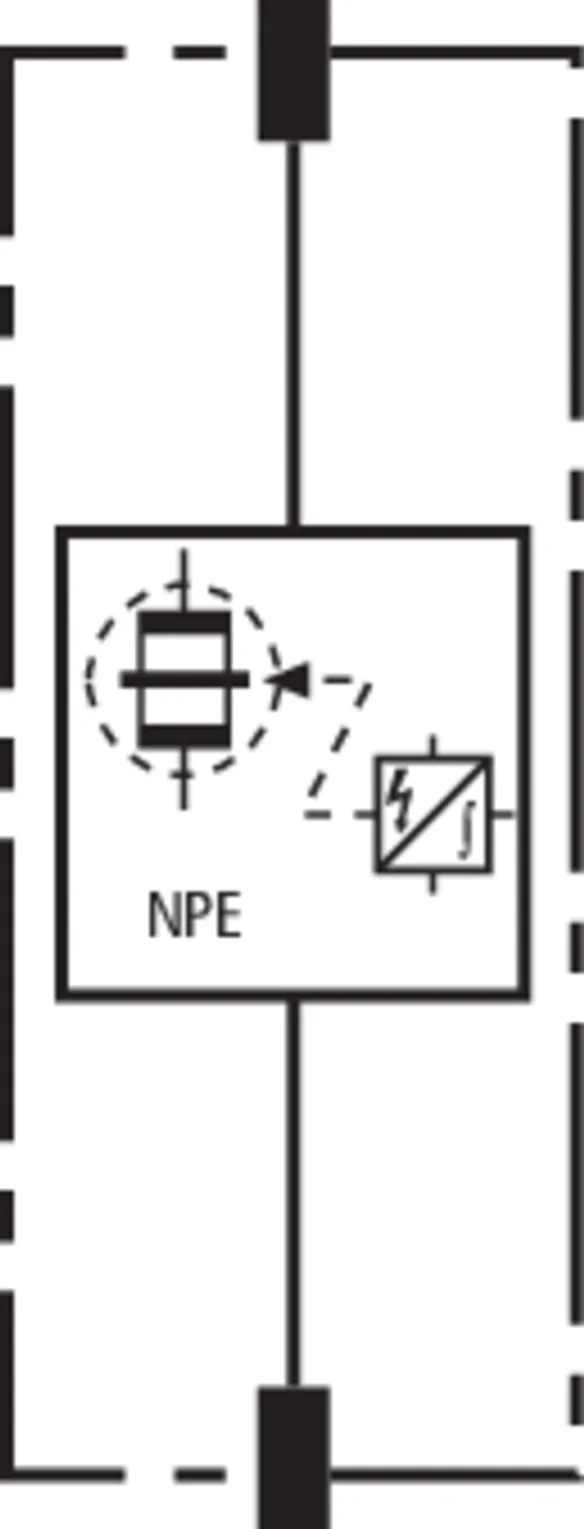

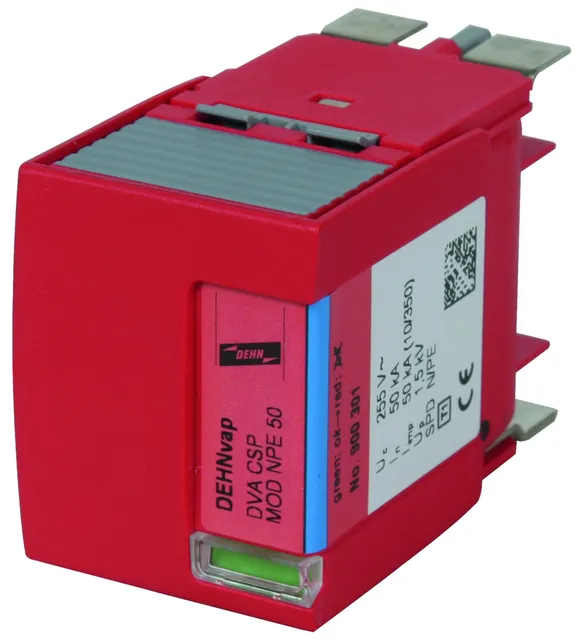

N.º art. 900301 DVA CSP MOD NPE 50

GTIN 4013364111462, N.º de arancel aduanero (EU): 85363090, Peso bruto: 183.40 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Corriente de choque de rayo (10/350 µs): 50 kA

Producto DEHN
Tipo: DVA CSP MOD NPE 50
art. no.: 900301
o equivalente

Certificados

Datos técnicos

Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de choque de rayo (10/350 µs) (I_imp )	50 kA

Tensión nominal AC	230 / 400
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de choque de rayo (10/350 µs) (I_imp )	50 kA
Energía específica (W/R)	625,00 kJ/Ω
Capacidad de apagado de corriente consecutiva [N-PE] AC (I_fi )	100 A_eff
Tiempo de respuesta	≤ 100 ns
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C a +80 °C
Montaje en	Equipos DV M TT 2P
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Certificaciones	KEMA, UL, VdS

Se ha añadido el artículo 900301 a favoritos.

Ir a favoritos

El artículo 900301 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

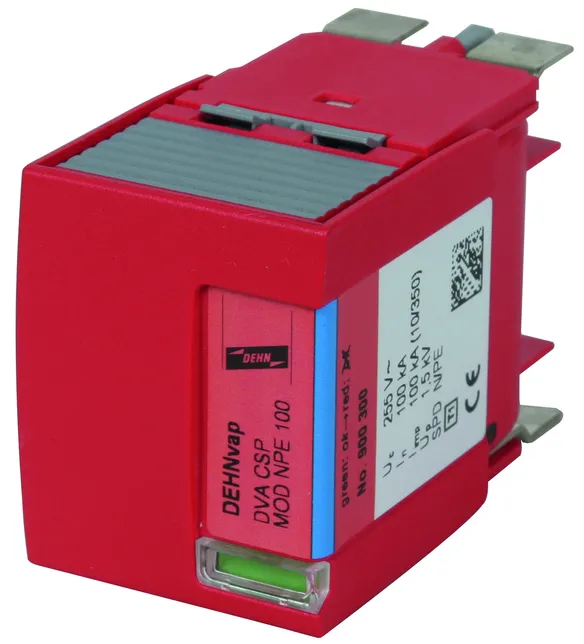

N.º art. 900300 DVA CSP MOD NPE 100

GTIN 4013364111455, N.º de arancel aduanero (EU): 85363090, Peso bruto: 183.40 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Corriente de choque de rayo (10/350 µs): 100 kA

Producto DEHN
Tipo: DVA CSP MOD NPE 100
art. no.: 900300
o equivalente

Certificados

Datos técnicos

Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de choque de rayo (10/350 µs) (I_imp )	100 kA

Tensión nominal AC	230 / 400
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de choque de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Capacidad de apagado de corriente consecutiva [N-PE] AC (I_fi )	100 A_eff
Tiempo de respuesta	≤ 100 ns
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C a +80 °C
Montaje en	Equipos DV M TT
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Certificaciones	KEMA, UL, VdS

Se ha añadido el artículo 900300 a favoritos.

Ir a favoritos

El artículo 900300 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

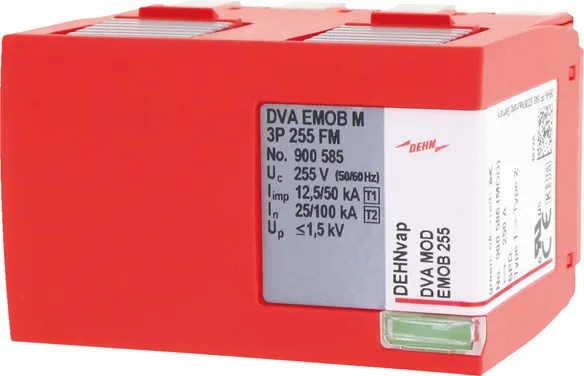

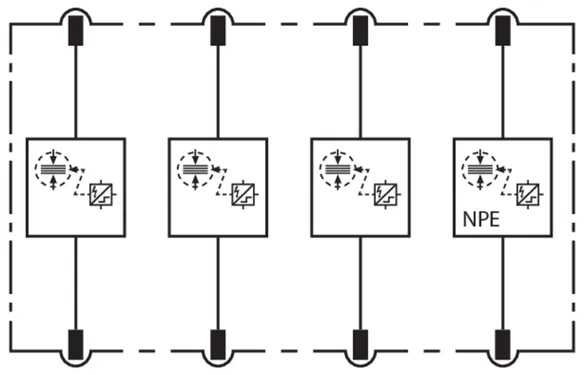

N.º art. 900586 DVA MOD EMOB 255

GTIN 4013364500020, N.º de arancel aduanero (EU): 85363090, Peso bruto: 321.19 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Módulo de protección basado en vía de chispas para tipo 1 + tipo 2
Descargador de la familia de productos Red/Line según EN 61643-11
Vía de chispas RAC de alto rendimiento
Indicación de fallo mediante señalización verde-roja
en la ventanilla de inspección
Máxima tensión de servicio: 255 V CA
Corriente de choque de rayo (10/350): 12,5 kA
Corriente de choque de rayo (10/350 µs): 12,5 / 50 kA

Producto DEHN
Tipo: DVA MOD EMOB 255
art. no.: 900586
o equivalente

Certificados

Datos técnicos

Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de choque de rayo (10/350 µs) (I_imp )	12,5 / 50 kA
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 25 kA_eff (prosp.)

Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de choque de rayo (10/350 µs) (I_imp )	12,5 / 50 kA
Energía específica (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Capacidad de apagado de corriente consecutiva [L-N] AC (I_fi )	50 kA_eff
Capacidad de apagado de corriente consecutiva [N-PE] AC (I_fi )	100 A_eff A_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta	≤ 100 ns
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C a +80 °C
Montaje en	DVA EMOB M 3P 255 FM
Material de la envolvente	Termoplástico, rojo, UL 94 V-0

Se ha añadido el artículo 900586 a favoritos.

Ir a favoritos

El artículo 900586 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
