Soportes de martillos para tomas de tierra de profundidad

Para introrducción de tomas de tierra de profundidad con martillos neumáticos de vibración.
Para tomas de tierra de profundidad tipo Z + AZ.
Ø20 mm (perno Ø12 mm Art Nº 620 ...) o
Ø25 mm (perno Ø15 mm Art Nº 625 ...)

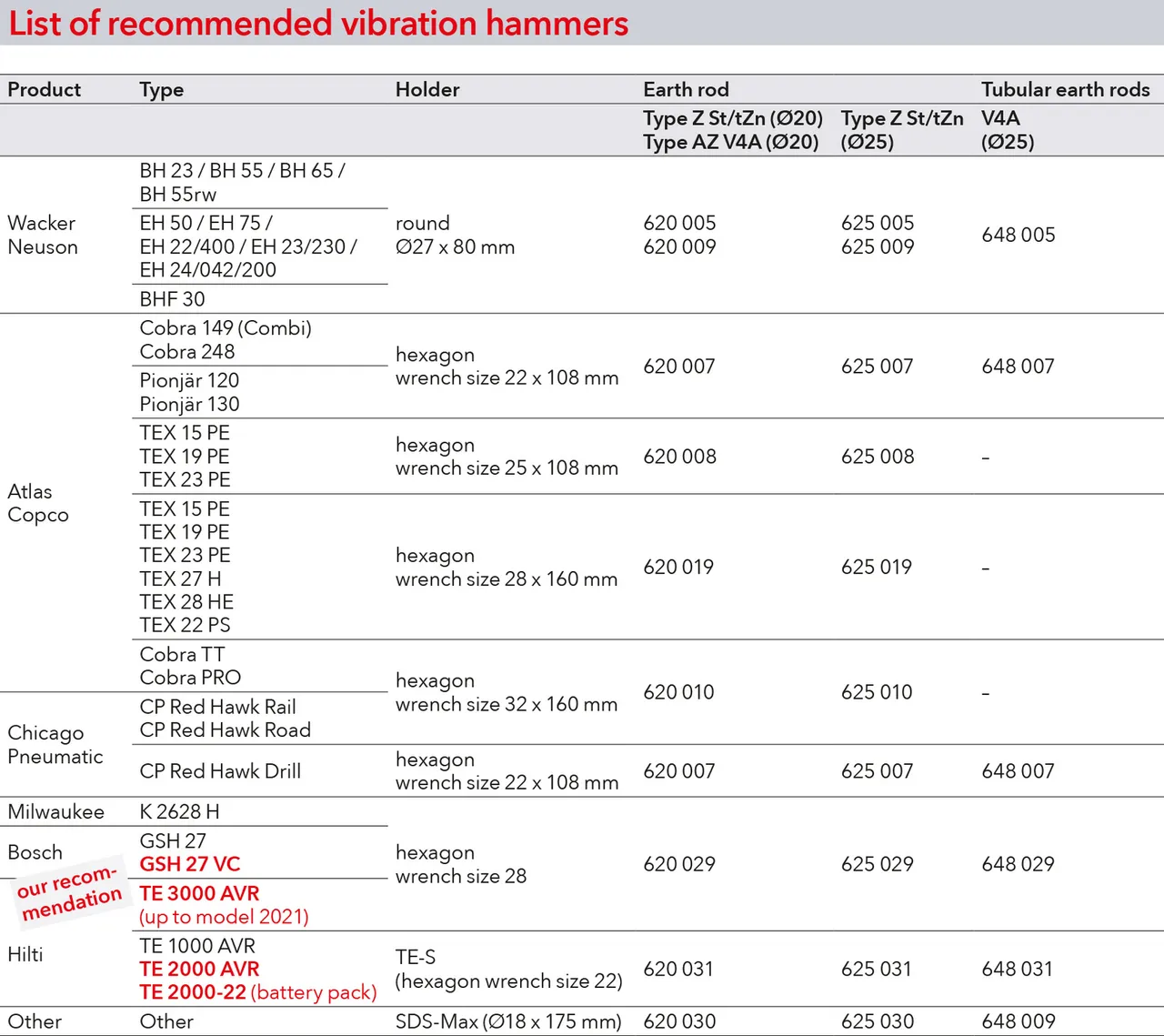

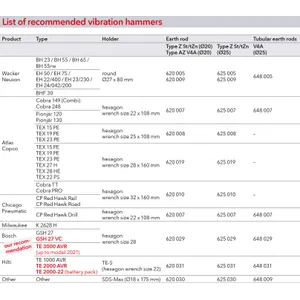

En los tipos de Atlas Copco pueden utilizarse diferentes versiones de conexión. Tener cuenta de esto en el pedido.

Detalles

Martillos neumáticos para picas de tierra y puestas a tierra de tuberías
lorem ipsum

Versión marca Wacker Neuson

2 Productos

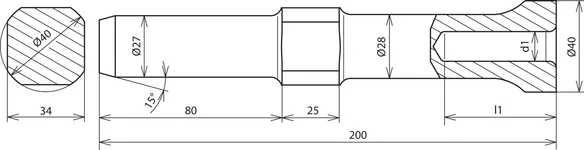

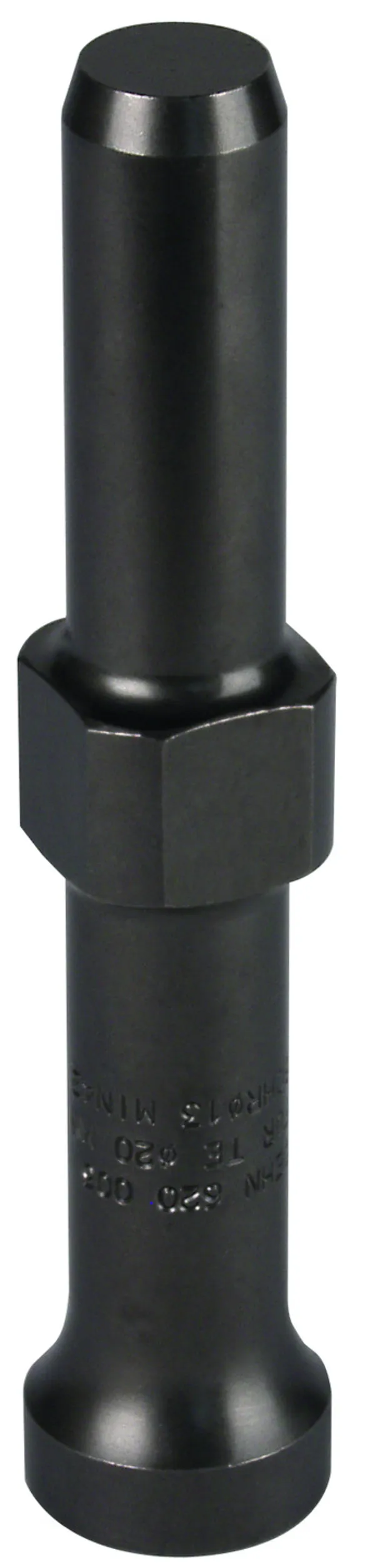

N.º art. 620005 HE TE 20 R27 VH WN STBLANK

GTIN 4013364027039, N.º de arancel aduanero: 82079099, Peso bruto: 1.07 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: BHF 30
Conexión: redonda Ø27 x 80 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 R27 VH WN STBLANK
art. no.: 620005
o equivalente



Datos técnicos

Tipo BHF 30
Conexión redonda Ø27 x 80 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 200 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ
Versión especial de la pieza insertada, art. no.: 620 039 para las tomas de tierra de profundidad art. no. 620 902 tipo AZ INOX (V4A).

Se ha añadido el artículo 620005 a favoritos.

El artículo 620005 ha sido añadido a la cesta de compra.

N.º art. 625005 HE TE 25 R27 VH WN STBLANK

GTIN 4013364027046, N.º de arancel aduanero: 82079099, Peso bruto: 1.05 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: BHF 30
Conexión: redonda Ø27 x 80 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 R27 VH WN STBLANK
art. no.: 625005
o equivalente



Datos técnicos

Tipo BHF 30
Conexión redonda Ø27 x 80 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 200 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra S, Z
Versión especial de la pieza insertada, art. no.: 620 039 para las tomas de tierra de profundidad art. no. 620 902 tipo AZ INOX (V4A).

Se ha añadido el artículo 625005 a favoritos.

El artículo 625005 ha sido añadido a la cesta de compra.


Versión pesada marca Wacker Neuson

2 Productos

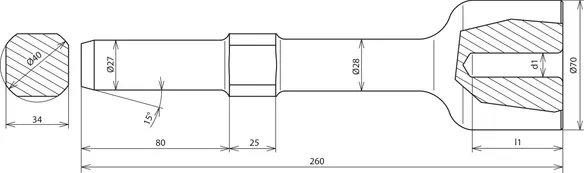

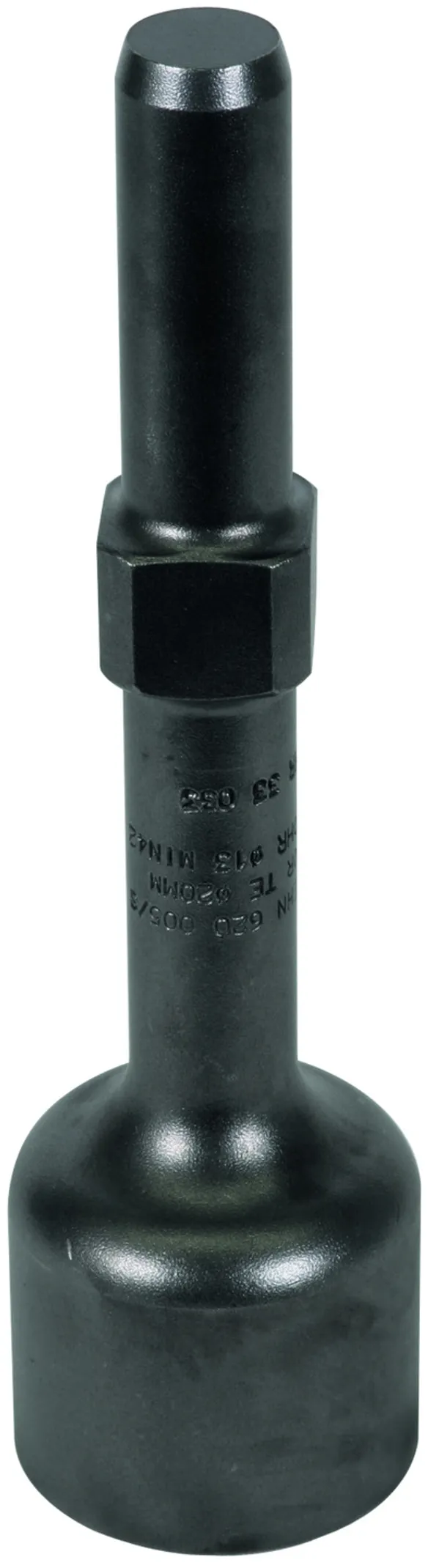

N.º art. 620009 HE TE 20 R27 LVH WN STBLANK

GTIN 4013364118119, N.º de arancel aduanero: 82079099, Peso bruto: 2.80 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: BH 55, BH 65, BH 55rw, EH 50, EH 75 y EH 22/400
Conexión: redonda Ø27 x 80 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 R27 LVH WN STBLANK
art. no.: 620009
o equivalente



Datos técnicos

Tipo BH 55, BH 65, BH 55rw, EH 50, EH 75 y EH 22/400
Conexión redonda Ø27 x 80 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 260 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Se ha añadido el artículo 620009 a favoritos.

El artículo 620009 ha sido añadido a la cesta de compra.

N.º art. 625009 HE TE 25 R27 LVH WN STBLANK

GTIN 4013364118126, N.º de arancel aduanero: 82079099, Peso bruto: 2.80 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: BH 55, BH 65, BH 55rw, EH 50, EH 75 y EH 22/400
Conexión: redonda Ø27 x 80 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 R27 LVH WN STBLANK
art. no.: 625009
o equivalente



Datos técnicos

Tipo BH 55, BH 65, BH 55rw, EH 50, EH 75 y EH 22/400
Conexión redonda Ø27 x 80 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 260 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Se ha añadido el artículo 625009 a favoritos.

El artículo 625009 ha sido añadido a la cesta de compra.


Versión marca Atlas Copco SW 22

2 Productos

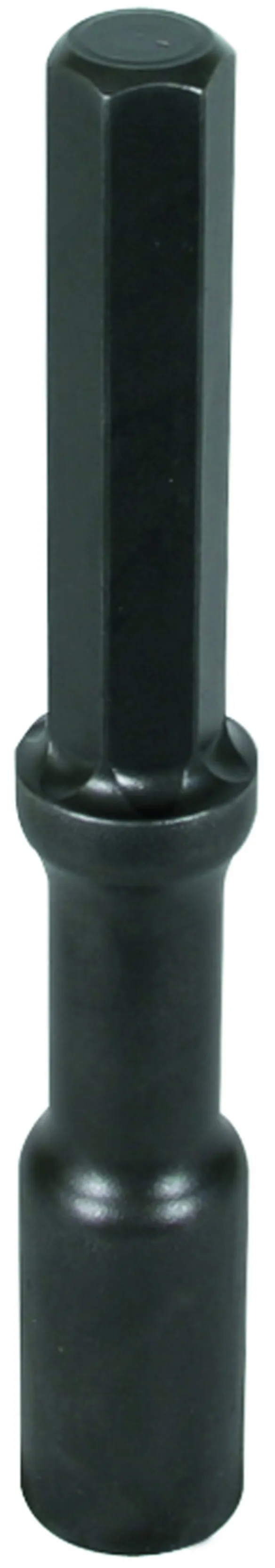

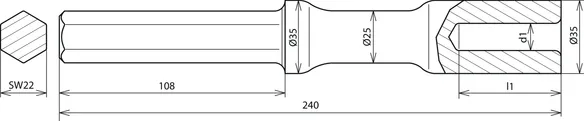

N.º art. 620007 HE TE 20 SW22 VH AC STBLANK

GTIN 4013364027084, N.º de arancel aduanero: 82079099, Peso bruto: 1.08 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Conexión: hexagonal SW22 x 108 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SW22 VH AC STBLANK
art. no.: 620007
o equivalente



Datos técnicos

Tipo Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Conexión hexagonal SW22 x 108 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 240 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Se ha añadido el artículo 620007 a favoritos.

El artículo 620007 ha sido añadido a la cesta de compra.

N.º art. 625007 HE TE 25 SW22 VH AC STBLANK

GTIN 4013364027091, N.º de arancel aduanero: 82079099, Peso bruto: 1.03 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Conexión: hexagonal SW22 x 108 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SW22 VH AC STBLANK
art. no.: 625007
o equivalente



Datos técnicos

Tipo Cobra Combi, Pionjär 120+130, CP Red Hawk (Cobra Standard)
Conexión hexagonal SW22 x 108 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 240 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Se ha añadido el artículo 625007 a favoritos.

El artículo 625007 ha sido añadido a la cesta de compra.


Versión marca Atlas Copco SW 25

2 Productos

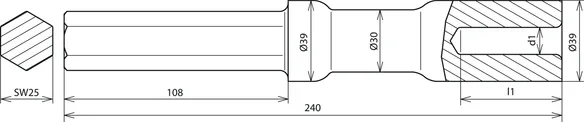

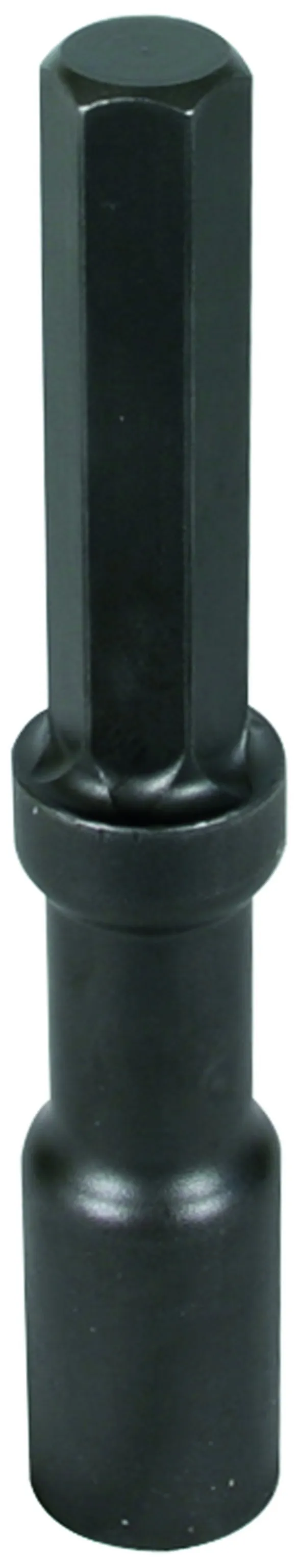

N.º art. 620008 HE TE 20 SW25 VH AC STBLANK

GTIN 4013364066151, N.º de arancel aduanero: 82079099, Peso bruto: 1.44 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: TEX 15 PE, 19 PE, 23 PE
Conexión: hexagonal SW25 x 108 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SW25 VH AC STBLANK
art. no.: 620008
o equivalente



Datos técnicos

Tipo TEX 15 PE, 19 PE, 23 PE
Conexión hexagonal SW25 x 108 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 240 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Se ha añadido el artículo 620008 a favoritos.

El artículo 620008 ha sido añadido a la cesta de compra.

N.º art. 625008 HE TE 25 SW25 VH AC STBLANK

GTIN 4013364066144, N.º de arancel aduanero: 82079099, Peso bruto: 1.41 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: TEX 15 PE, 19 PE, 23 PE
Conexión: hexagonal SW25 x 108 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SW25 VH AC STBLANK
art. no.: 625008
o equivalente



Datos técnicos

Tipo TEX 15 PE, 19 PE, 23 PE
Conexión hexagonal SW25 x 108 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 240 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Se ha añadido el artículo 625008 a favoritos.

El artículo 625008 ha sido añadido a la cesta de compra.

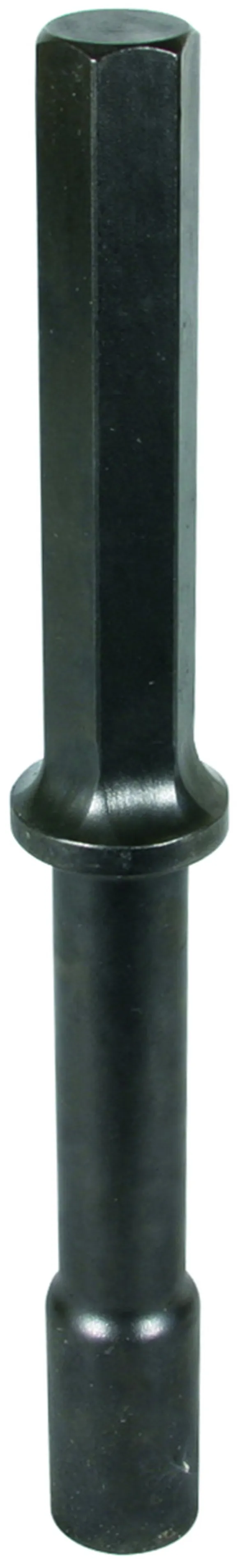

Versión marca Atlas Copco SW 28

2 Productos

N.º art. 620019 HE TE 20 SW28 VH AC STBLANK

GTIN 4013364027008, N.º de arancel aduanero: 82079099, Peso bruto: 1.98 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Conexión: hexagonal SW28 x 160 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SW28 VH AC STBLANK
art. no.: 620019
o equivalente



Datos técnicos

Tipo TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Conexión hexagonal SW28 x 160 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 350 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Se ha añadido el artículo 620019 a favoritos.

El artículo 620019 ha sido añadido a la cesta de compra.

N.º art. 625019 HE TE 25 SW28 VH AC STBLANK

GTIN 4013364027015, N.º de arancel aduanero: 82079099, Peso bruto: 2.08 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Conexión: hexagonal SW28 x 160 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SW28 VH AC STBLANK
art. no.: 625019
o equivalente



Datos técnicos

Tipo TEX 28 HE, 27 H, 15 PE, 19 PE, 23 PE, 22 PS
Conexión hexagonal SW28 x 160 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 350 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Se ha añadido el artículo 625019 a favoritos.

El artículo 625019 ha sido añadido a la cesta de compra.


Versión marca Atlas Copco SW 32

2 Productos

N.º art. 620010 HE TE 20 SW32 VH AC STBLANK

GTIN 4013364244764, N.º de arancel aduanero: 82079099, Peso bruto: 2.31 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: TT, PRO, MK1
Conexión: hexagonal SW32 x 160 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SW32 VH AC STBLANK
art. no.: 620010
o equivalente



Datos técnicos

Tipo TT, PRO, MK1
Conexión hexagonal SW32 x 160 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 350 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Se ha añadido el artículo 620010 a favoritos.

El artículo 620010 ha sido añadido a la cesta de compra.

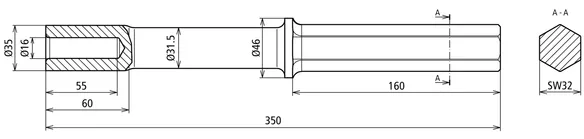

N.º art. 625010 HE TE 25 SW32 VH AC STBLANK

GTIN 4013364157613, N.º de arancel aduanero: 82079099, Peso bruto: 2.25 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: TT, PRO, MK1
Conexión: hexagonal SW32 x 160 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SW32 VH AC STBLANK
art. no.: 625010
o equivalente



Datos técnicos

Tipo TT, PRO, MK1
Conexión hexagonal SW32 x 160 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 350 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z, AZ

Se ha añadido el artículo 625010 a favoritos.

El artículo 625010 ha sido añadido a la cesta de compra.


Versión marca Bosch / Hilti / Milwaukee

2 Productos

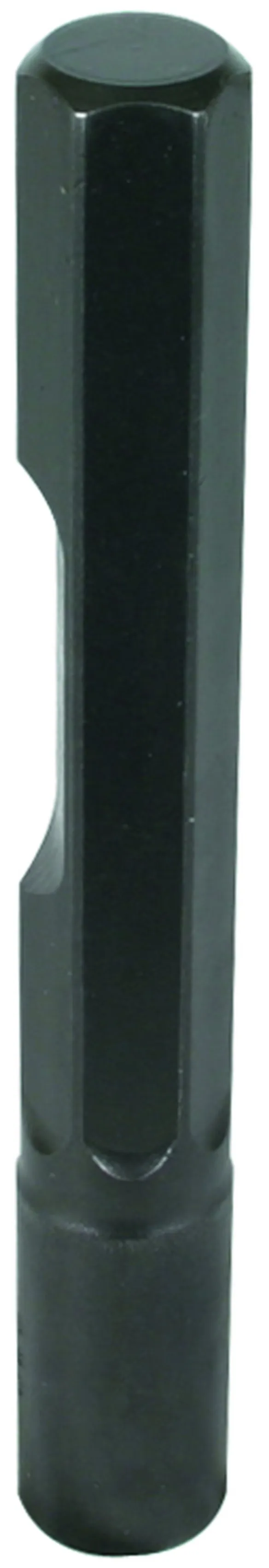

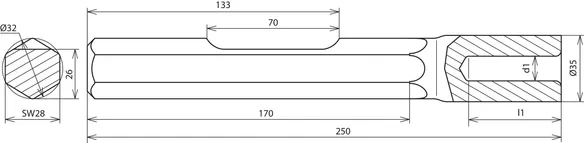

N.º art. 620029 HE TE 20 SW28 VH BO STBLANK

GTIN 4013364066113, N.º de arancel aduanero: 82079099, Peso bruto: 1.43 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: GSH 27 / TE 3000 AVR (hasta el modelo de 2021) / K 2628 H
Conexión: hexagonal SW28 (1 1/8'')
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SW28 VH BO STBLANK
art. no.: 620029
o equivalente



Datos técnicos

Tipo GSH 27 / TE 3000 AVR (hasta el modelo de 2021) / K 2628 H
Conexión hexagonal SW28 (1 1/8'')
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 250 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Se ha añadido el artículo 620029 a favoritos.

El artículo 620029 ha sido añadido a la cesta de compra.

N.º art. 625029 HE TE 25 SW28 VH BO STBLANK

GTIN 4013364066120, N.º de arancel aduanero: 82079099, Peso bruto: 1.41 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: GSH 27 / TE 3000 AVR (hasta el modelo de 2021) / K 2628 H
Conexión: hexagonal SW28 (1 1/8'')
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SW28 VH BO STBLANK
art. no.: 625029
o equivalente



Datos técnicos

Tipo GSH 27 / TE 3000 AVR (hasta el modelo de 2021) / K 2628 H
Conexión hexagonal SW28 (1 1/8'')
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 250 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Se ha añadido el artículo 625029 a favoritos.

El artículo 625029 ha sido añadido a la cesta de compra.


Versión marca Hilti TE-S

2 Productos

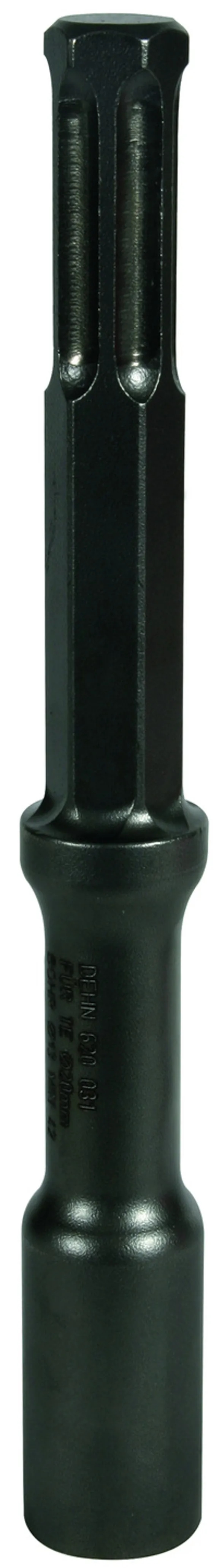

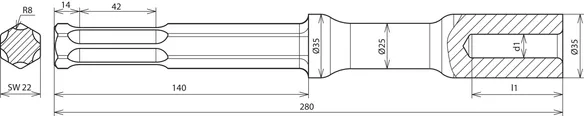

N.º art. 620031 HE TE 20 TES VH HI STBLANK

GTIN 4013364244849, N.º de arancel aduanero: 82079099, Peso bruto: 1.13 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: martillo neumático de vibración con conexión TE-S
Conexión: hexagonal SW22
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 TES VH HI STBLANK
art. no.: 620031
o equivalente



Datos técnicos

Tipo martillo neumático de vibración con conexión TE-S
Conexión hexagonal SW22
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 280 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ

Se ha añadido el artículo 620031 a favoritos.

El artículo 620031 ha sido añadido a la cesta de compra.

N.º art. 625031 HE TE 25 TES VH HI STBLANK

GTIN 4013364244856, N.º de arancel aduanero: 82079099, Peso bruto: 1.44 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: martillo neumático de vibración con conexión TE-S
Conexión: hexagonal SW22
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 TES VH HI STBLANK
art. no.: 625031
o equivalente



Datos técnicos

Tipo martillo neumático de vibración con conexión TE-S
Conexión hexagonal SW22
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 280 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z

Se ha añadido el artículo 625031 a favoritos.

El artículo 625031 ha sido añadido a la cesta de compra.


Versión SDS-max

2 Productos

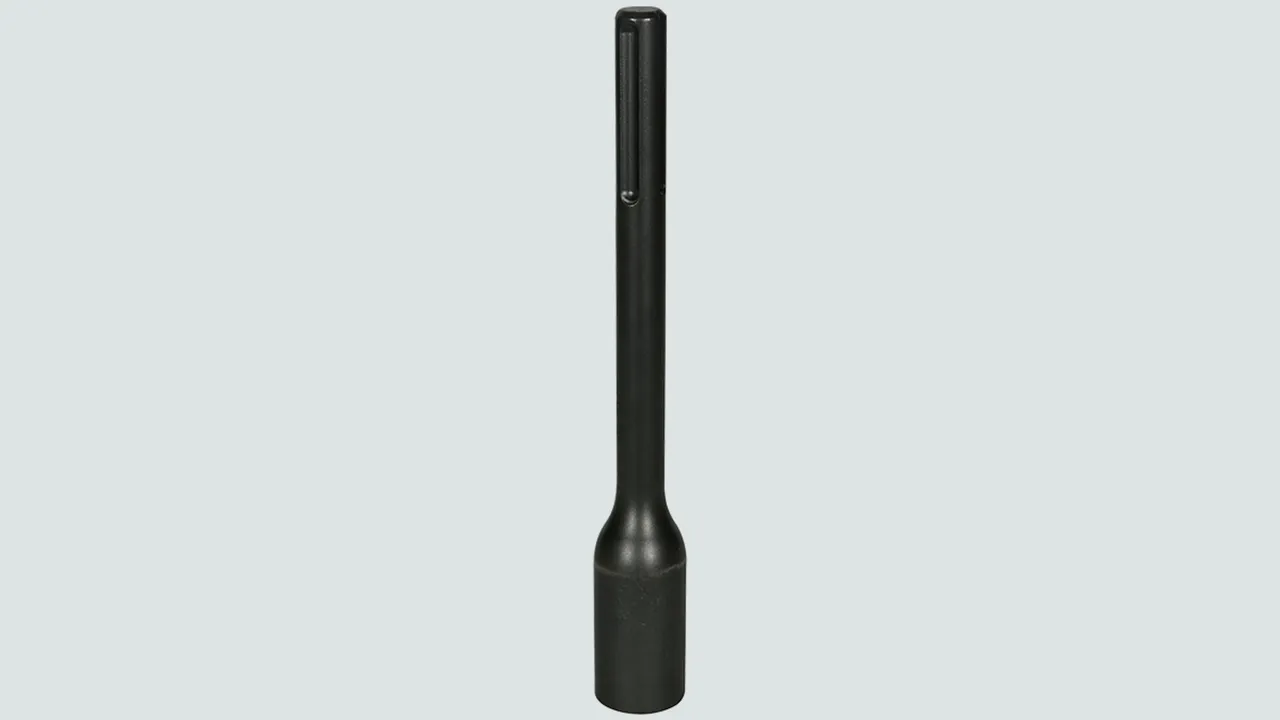

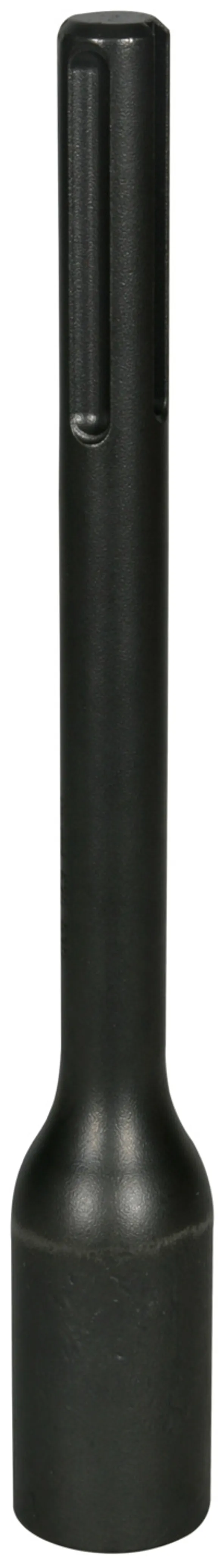

N.º art. 620030 HE TE 20 SDS MAX VH STBLANK

GTIN 4013364244818, N.º de arancel aduanero: 82079099, Peso bruto: 800.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: martillo neumático de vibración con conexión SDS-max
Conexión: redonda Ø18 x 175 mm
Material: St/desnudo
Taladro: 13 x 50 mm

Producto DEHN
Tipo: HE TE 20 SDS MAX VH STBLANK
art. no.: 620030
o equivalente

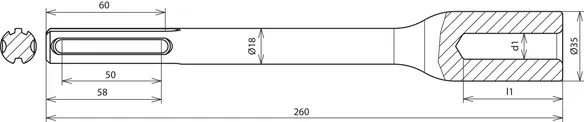

Datos técnicos

Tipo martillo neumático de vibración con conexión SDS-max
Conexión redonda Ø18 x 175 mm
Material St/desnudo
Taladro (d1 x l1) 13 x 50 mm
Longitud 260 mm
Diámetro de la toma de tierra 20 mm
Tipo de pica de tierra Z, AZ
Nota: Se recomienda utilizar un martillo con una fuerza de impacto de mín. 26 Joule. La profundidad de clavado depende de las características del suelo.

Se ha añadido el artículo 620030 a favoritos.

El artículo 620030 ha sido añadido a la cesta de compra.

N.º art. 625030 HE TE 25 SDS MAX VH STBLANK

GTIN 4013364244825, N.º de arancel aduanero: 82079099, Peso bruto: 760.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Tipo: martillo neumático de vibración con SDS-max
Conexión: redonda Ø18 x 175 mm
Material: St/desnudo
Taladro: 16 x 55 mm

Producto DEHN
Tipo: HE TE 25 SDS MAX VH STBLANK
art. no.: 625030
o equivalente



Datos técnicos

Tipo martillo neumático de vibración con SDS-max
Conexión redonda Ø18 x 175 mm
Material St/desnudo
Taladro (d1 x l1) 16 x 55 mm
Longitud 260 mm
Diámetro de la toma de tierra 25 mm
Tipo de pica de tierra Z
Nota: Se recomienda utilizar un martillo con una fuerza de impacto de mín. 26 Joule. La profundidad de clavado depende de las características del suelo.

Se ha añadido el artículo 625030 a favoritos.

El artículo 625030 ha sido añadido a la cesta de compra.


back to top
