Elementos de conexión para el lado de fase para instalaciones de conmutación

  • Para equipar el lado de fase de equipos de puesta a tierra y cortocircuito de hasta cinco polos
  • Con protección antitorsión tipo PK1
  • Los equipos de puesta a tierra y cortocircuito pueden configurarse a través del configurador EaS

Detalles

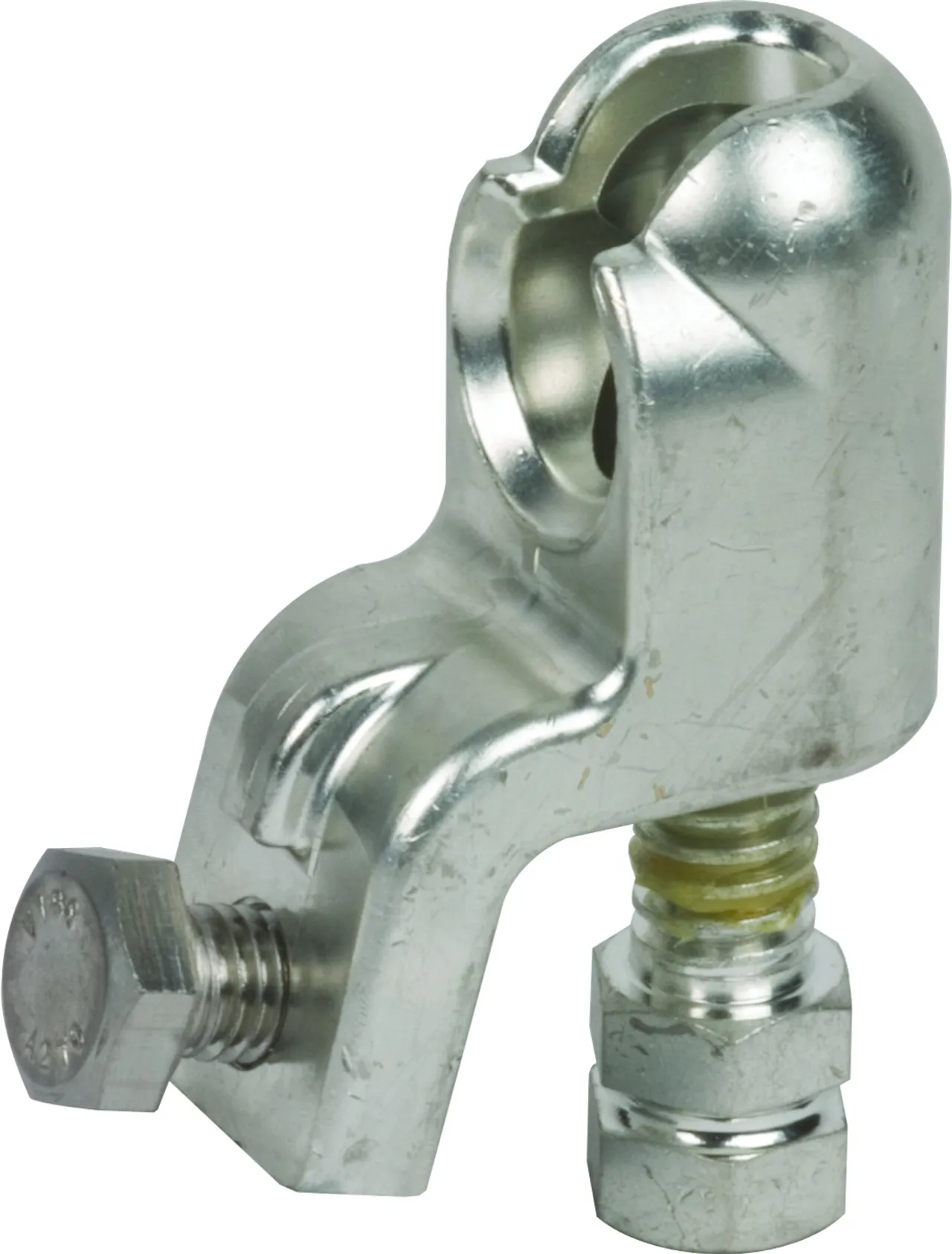

Cabeza esférica rígida
lorem ipsum
lorem ipsum
lorem ipsum
lorem ipsum
lorem ipsum
lorem ipsum
lorem ipsum

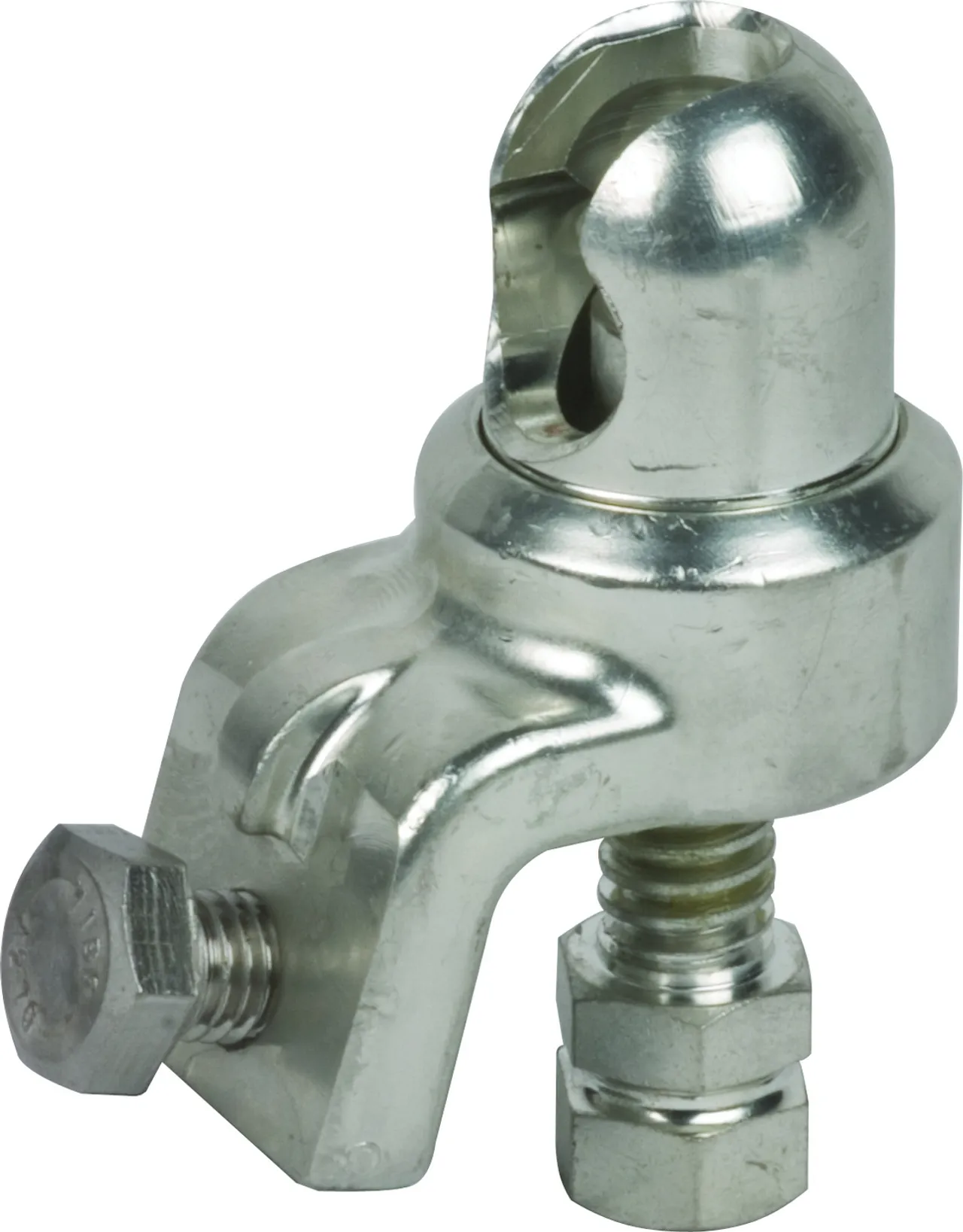

Cabeza esférica girable (4x90°).
lorem ipsum

Cubierta de cabeza esférica rígida y husillo hexagonal

2 Productos

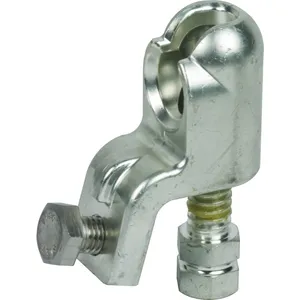

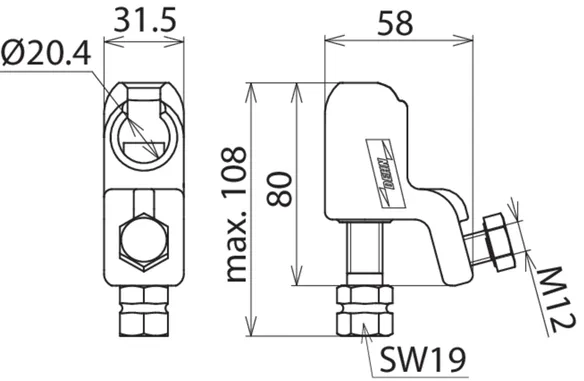

N.º art. 772310 KKH 20 SK

GTIN 4013364057593, N.º de arancel aduanero: 85359000, Peso bruto: 469.00 g, Empaquetado: 1.00 unidad(es)


Figuras



Datos técnicos

Para punto esférico de anclaje Ø 20 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120 mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

Se ha añadido el artículo 772310 a favoritos.

El artículo 772310 ha sido añadido a la cesta de compra.

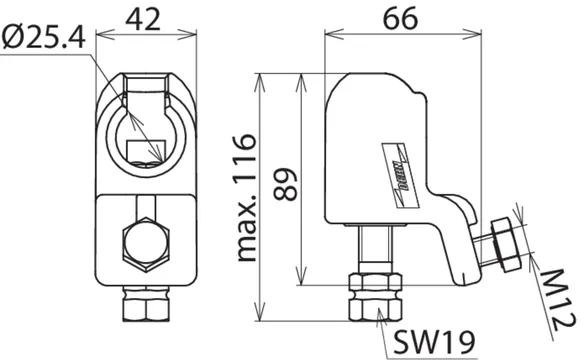

N.º art. 772320 KKH 25 SK

GTIN 4013364057432, N.º de arancel aduanero: 85359000, Peso bruto: 785.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 25 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 772320 a favoritos.

El artículo 772320 ha sido añadido a la cesta de compra.

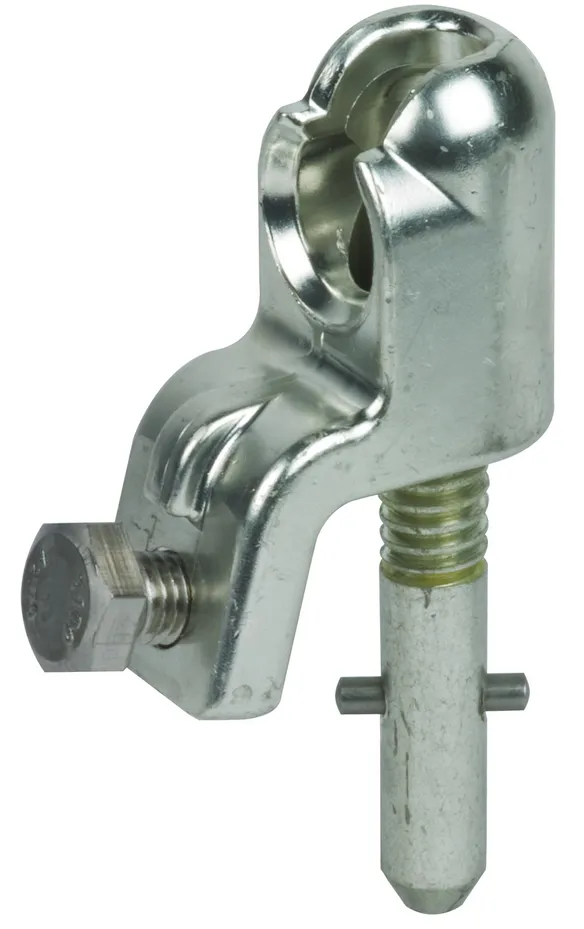

Cubierta de cabeza esférica rígida y husillo con pasador

2 Productos

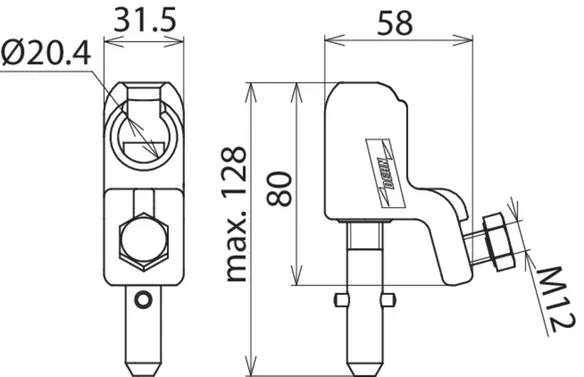

N.º art. 772311 KKH 20 SQ

GTIN 4013364057586, N.º de arancel aduanero: 85359000, Peso bruto: 482.00 g, Empaquetado: 1.00 unidad(es)


Figuras



Datos técnicos

Para punto esférico de anclaje Ø 20 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120 mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

Se ha añadido el artículo 772311 a favoritos.

El artículo 772311 ha sido añadido a la cesta de compra.

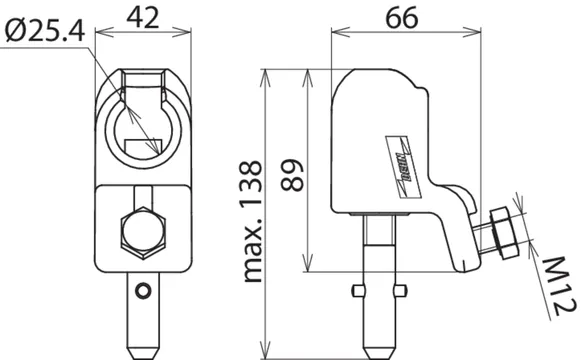

N.º art. 772321 KKH 25 SQ

GTIN 4013364057449, N.º de arancel aduanero: 85359000, Peso bruto: 756.00 g, Empaquetado: 1.00 unidad(es)


Figuras



Datos técnicos

Para punto esférico de anclaje Ø 25 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 772321 a favoritos.

El artículo 772321 ha sido añadido a la cesta de compra.

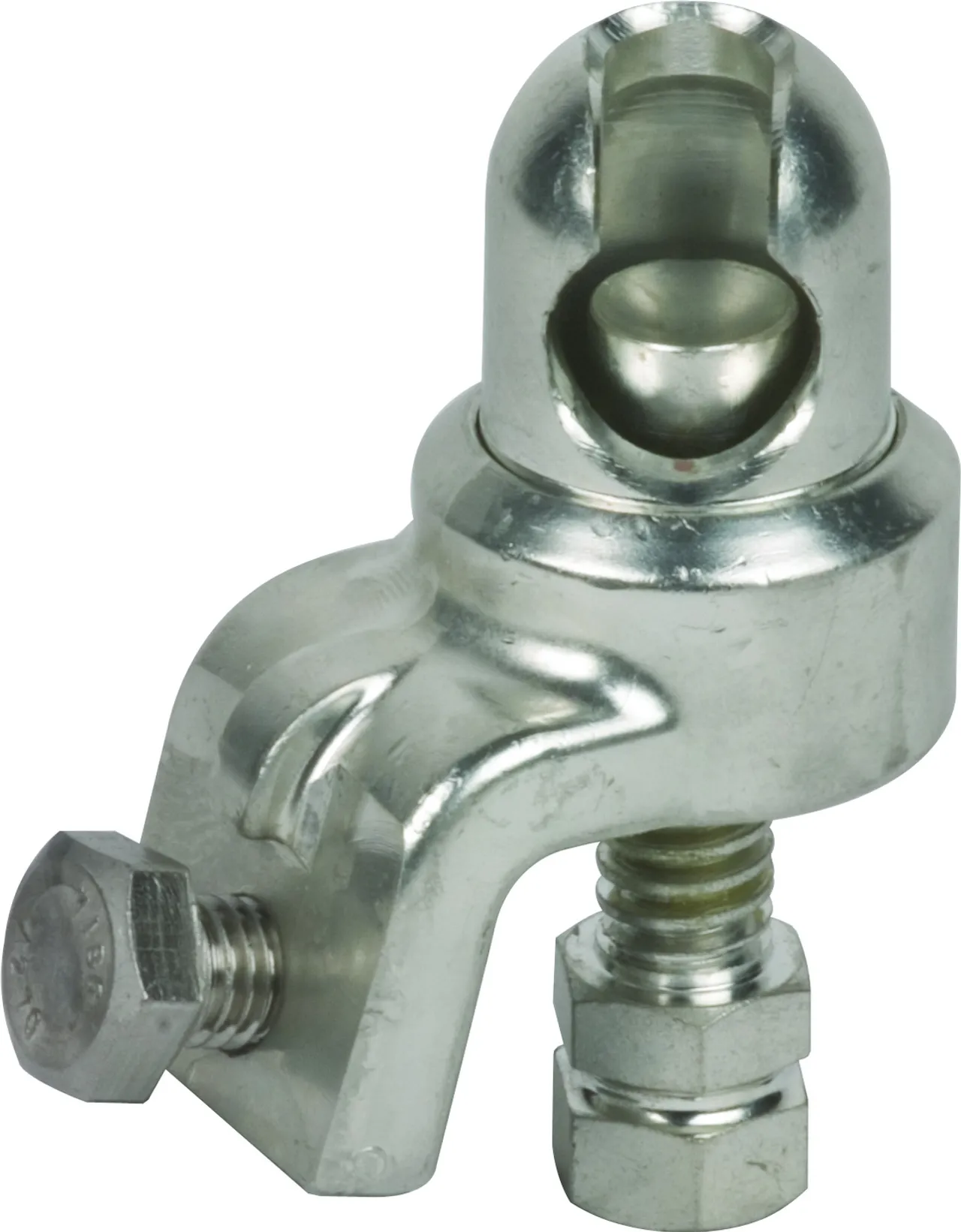

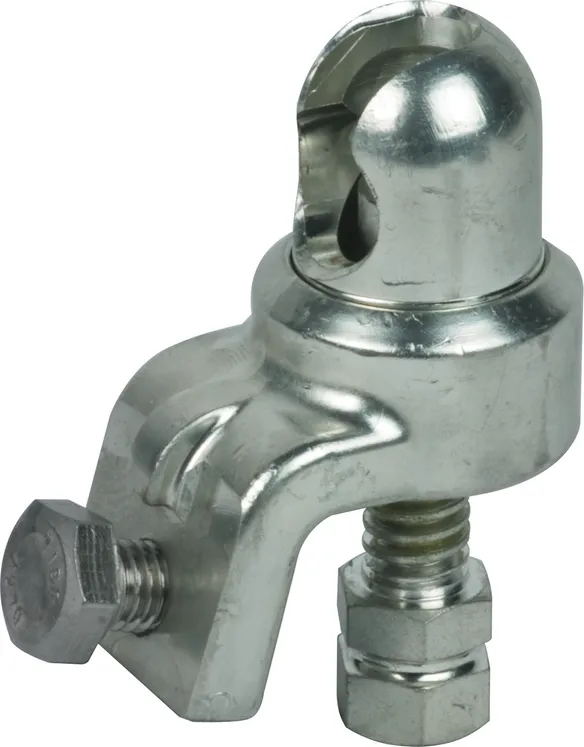

Cubierta de cabeza esférica girable (4 x 90°) y husillo hexagonal

2 Productos

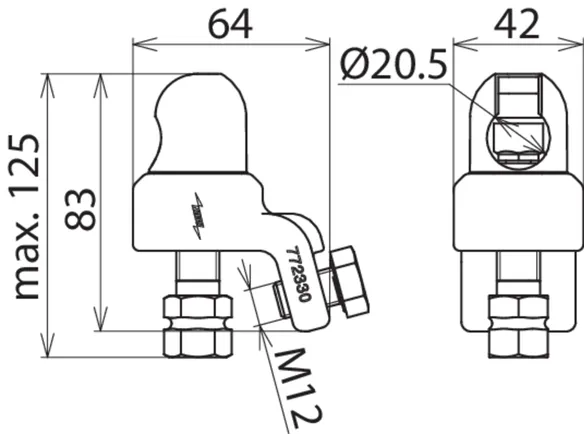

N.º art. 772330 KKH 20 D SK

GTIN 4013364069220, N.º de arancel aduanero: 85359000, Peso bruto: 560.00 g, Empaquetado: 1.00 unidad(es)


Figuras



Datos técnicos

Para punto esférico de anclaje Ø 20 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120 mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

Se ha añadido el artículo 772330 a favoritos.

El artículo 772330 ha sido añadido a la cesta de compra.

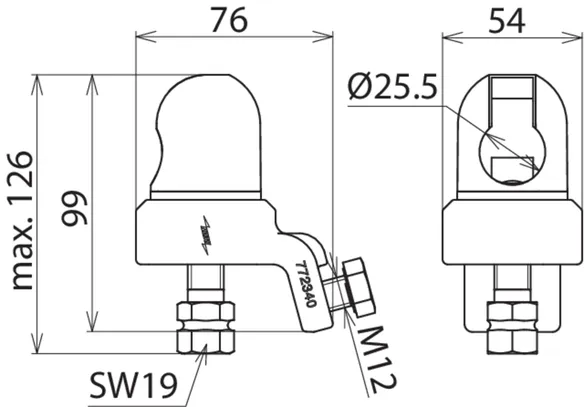

N.º art. 772340 KKH 25 D SK

GTIN 4013364057456, N.º de arancel aduanero: 85359000, Peso bruto: 878.00 g, Empaquetado: 1.00 unidad(es)


Figuras



Datos técnicos

Para punto esférico de anclaje Ø 25 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 772340 a favoritos.

El artículo 772340 ha sido añadido a la cesta de compra.


Cubierta de cabeza esférica girable (4 x 90°) y husillo con pasador

2 Productos

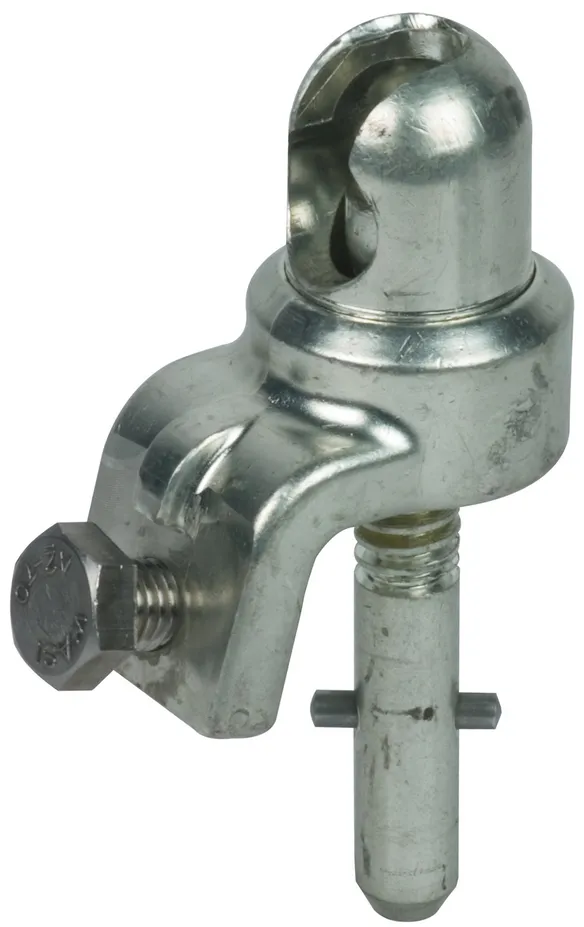

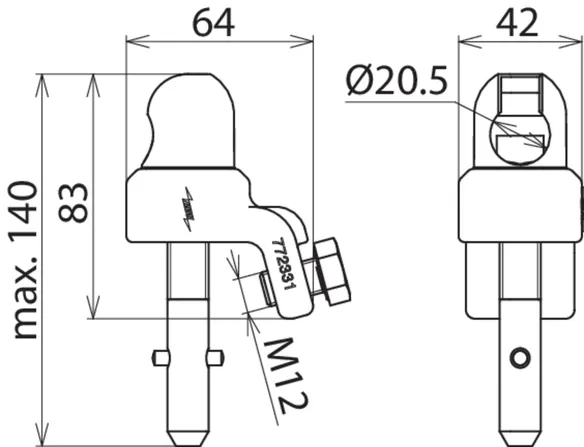

N.º art. 772331 KKH 20 D SQ

GTIN 4013364066304, N.º de arancel aduanero: 85359000, Peso bruto: 566.00 g, Empaquetado: 1.00 unidad(es)


Figuras



Datos técnicos

Para punto esférico de anclaje Ø 20 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120 mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

Se ha añadido el artículo 772331 a favoritos.

El artículo 772331 ha sido añadido a la cesta de compra.

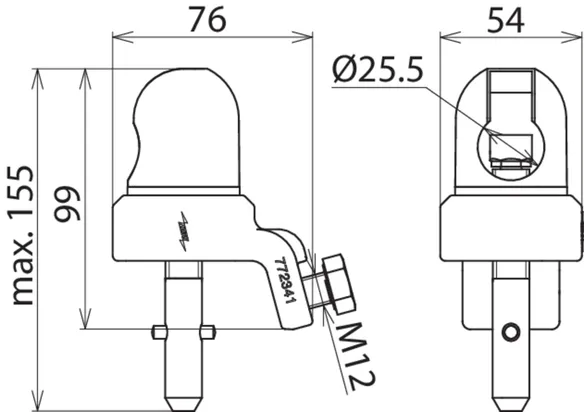

N.º art. 772341 KKH 25 D SQ

GTIN 4013364057425, N.º de arancel aduanero: 85359000, Peso bruto: 902.00 g, Empaquetado: 1.00 unidad(es)


Figuras



Datos técnicos

Para punto esférico de anclaje Ø 25 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 772341 a favoritos.

El artículo 772341 ha sido añadido a la cesta de compra.


Borna de espiga redonda y husillo con pasador

Para pernos de contacto redondos en instalaciones de conmutación.

4 Productos

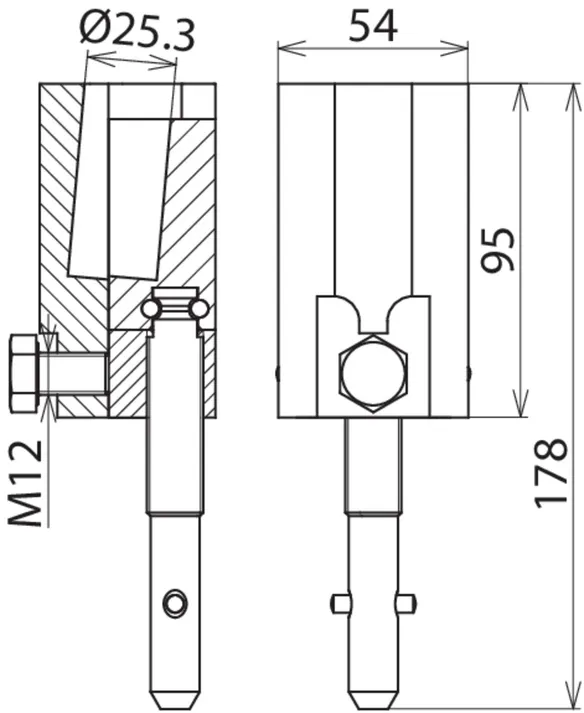

N.º art. 715314 RBK 25 SQ SN7151

GTIN 4013364132474, N.º de arancel aduanero: 85359000, Peso bruto: 1.61 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Datos técnicos

Para pernos redondos de contacto Ø 25 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 715314 a favoritos.

El artículo 715314 ha sido añadido a la cesta de compra.

N.º art. 715315 RBK 26 SQ SN7255

GTIN 4013364135338, N.º de arancel aduanero: 85359000, Peso bruto: 1.60 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Datos técnicos

Para pernos redondos de contacto Ø 26 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 715315 a favoritos.

El artículo 715315 ha sido añadido a la cesta de compra.

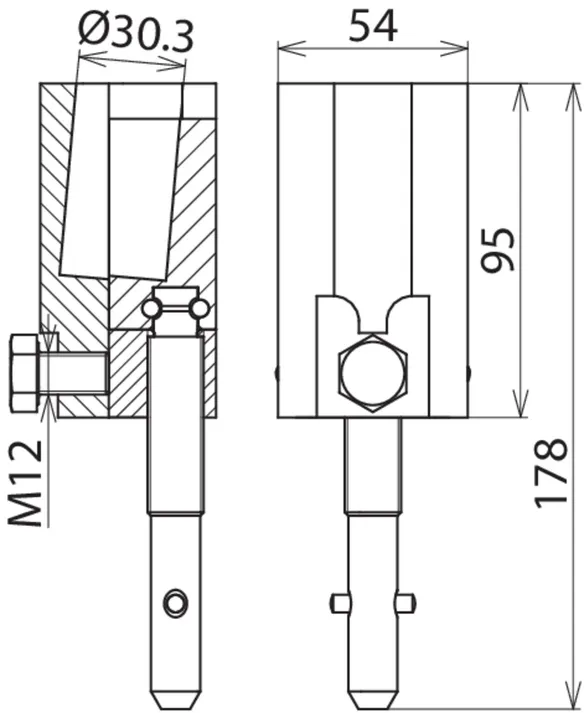

N.º art. 715313 RBK 30 SQ SN7642

GTIN 4013364154971, N.º de arancel aduanero: 85359000, Peso bruto: 1.55 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Datos técnicos

Para pernos redondos de contacto Ø 30 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 715313 a favoritos.

El artículo 715313 ha sido añadido a la cesta de compra.

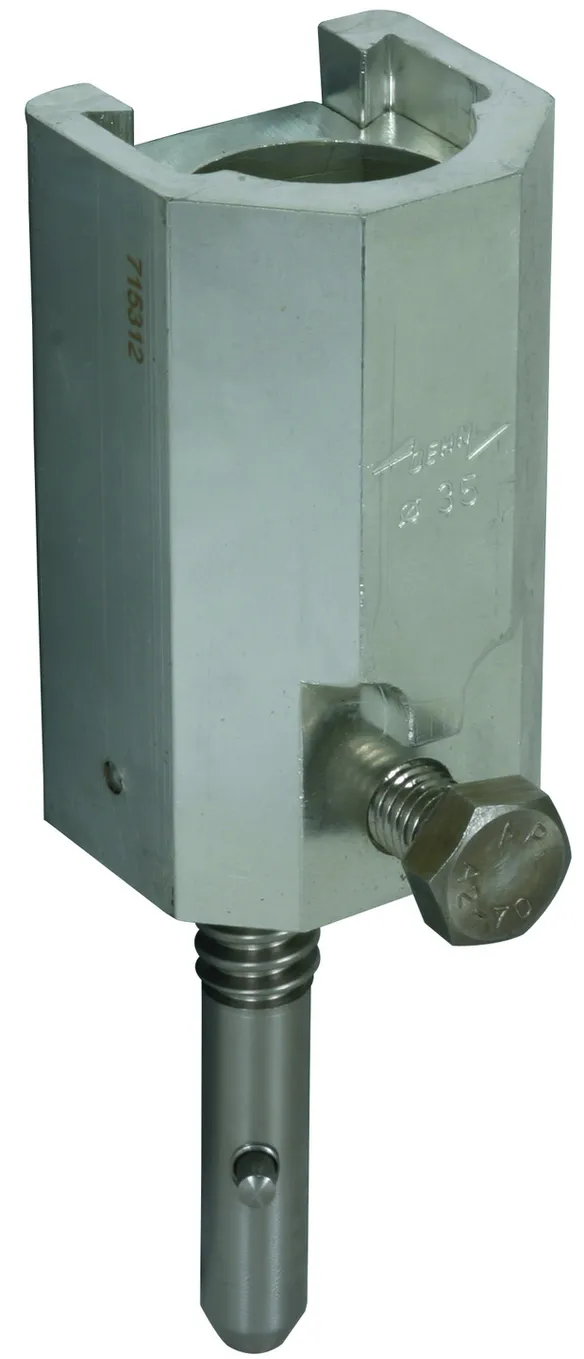

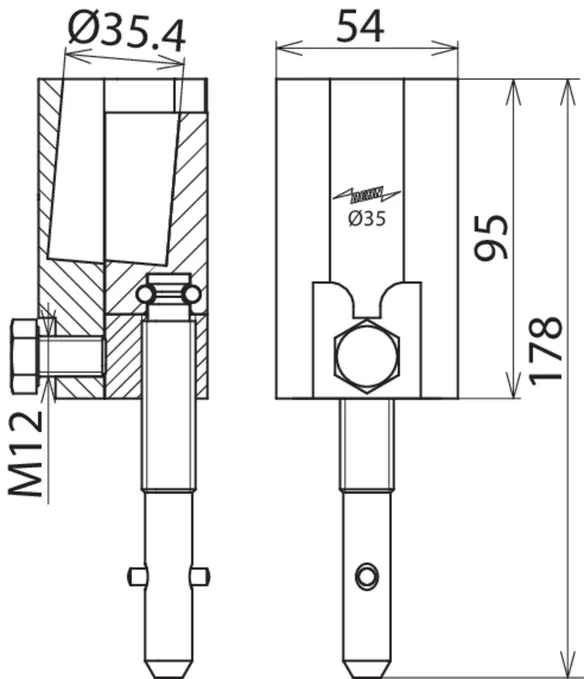

N.º art. 715312 RBK 35 SQ

GTIN 4013364150386, N.º de arancel aduanero: 85359000, Peso bruto: 1.50 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Datos técnicos

Para pernos redondos de contacto Ø 35 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 715312 a favoritos.

El artículo 715312 ha sido añadido a la cesta de compra.

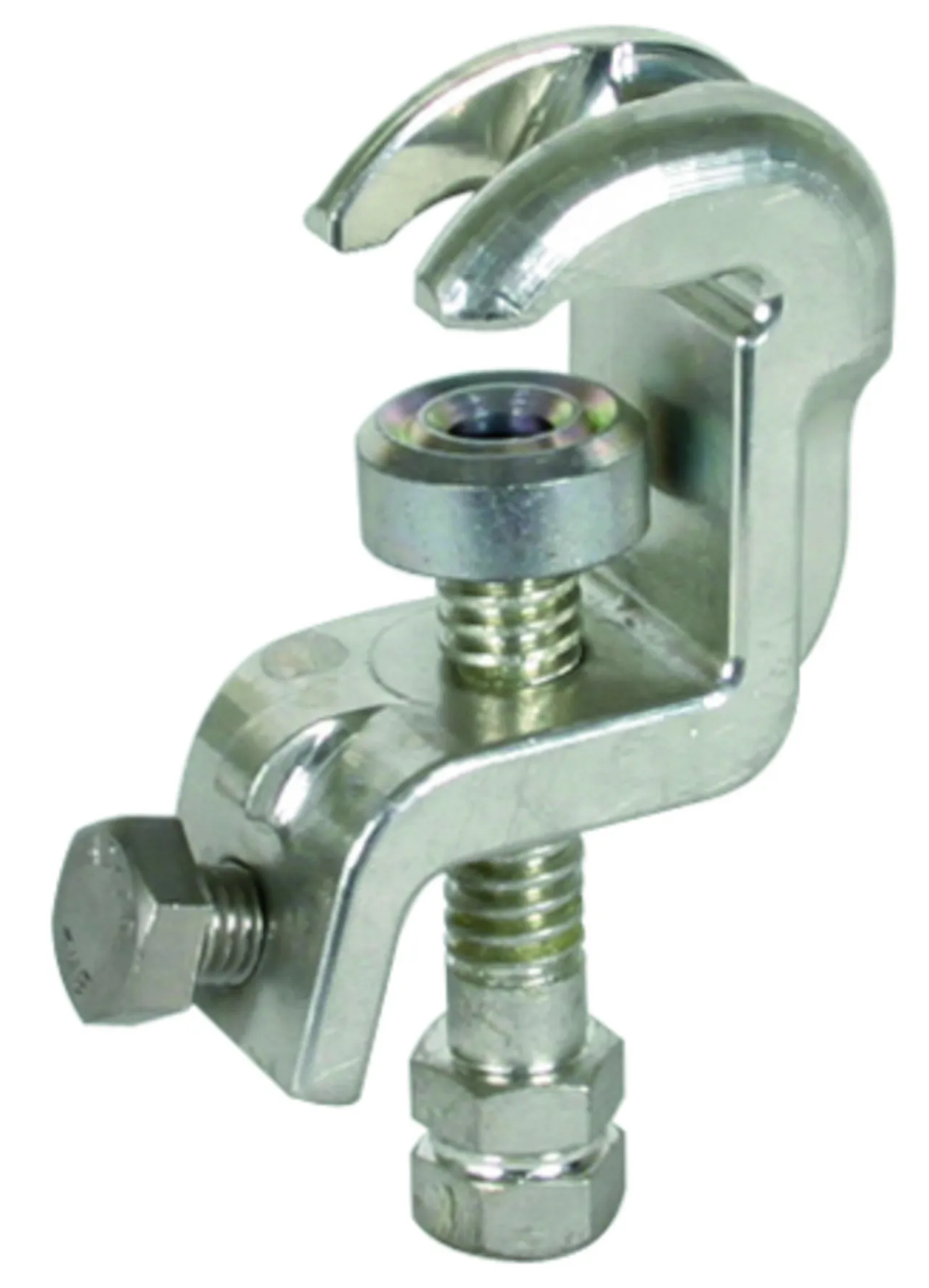

Borna universal, husillo hexagonal

2 Productos

N.º art. 773034 UK 25 SK

GTIN 4013364114562, N.º de arancel aduanero: 85359000, Peso bruto: 634.40 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 20 / 25 mm
Para pernos de conexión en T - Anchura de garganta 15 mm
Rd / Fl Margen de apriete 20 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

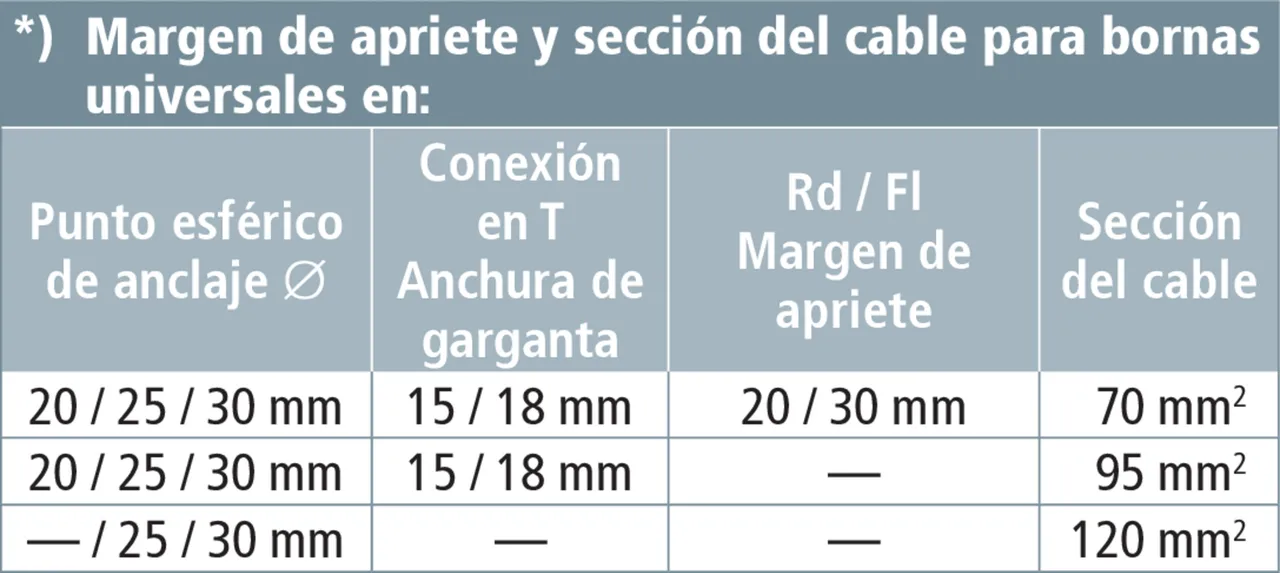

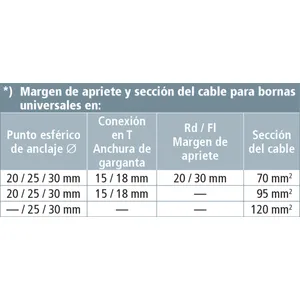

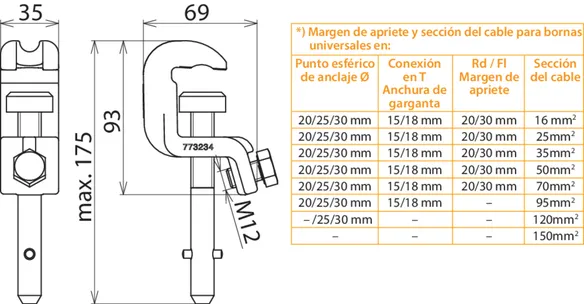

*) Por favor véase también la tabla mostrando los márgenes de apriete y secciones máximas de cables para bornes universales

Se ha añadido el artículo 773034 a favoritos.

El artículo 773034 ha sido añadido a la cesta de compra.

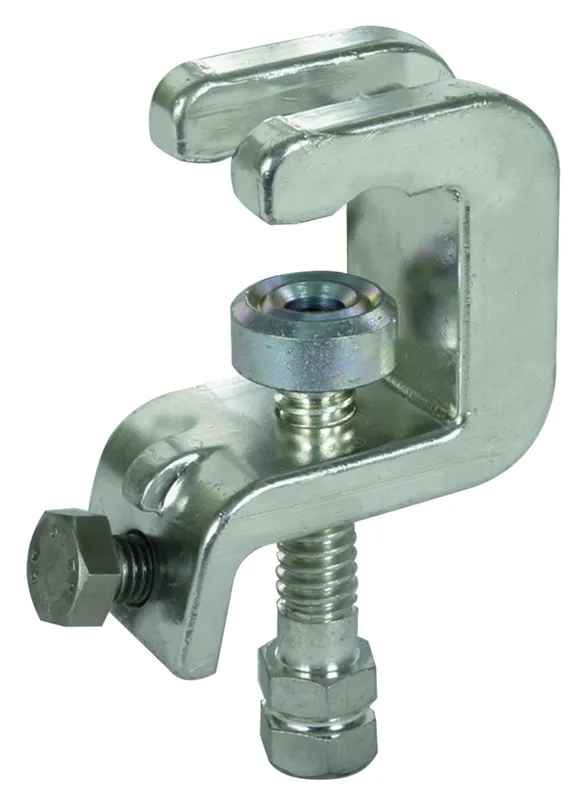

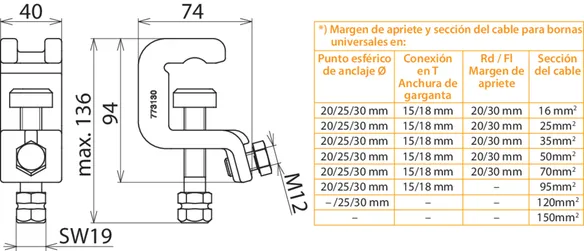

N.º art. 773130 UK 30 SK

GTIN 4013364057722, N.º de arancel aduanero: 85359000, Peso bruto: 801.00 g, Empaquetado: 1.00 unidad(es)


Figuras



Datos técnicos

Para punto esférico de anclaje Ø 25 / 30 mm
Para pernos de conexión en T - Anchura de garganta 18 mm
Rd / Fl Margen de apriete 30 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Por favor véase también la tabla mostrando los márgenes de apriete y secciones máximas de cables para bornes universales

Se ha añadido el artículo 773130 a favoritos.

El artículo 773130 ha sido añadido a la cesta de compra.

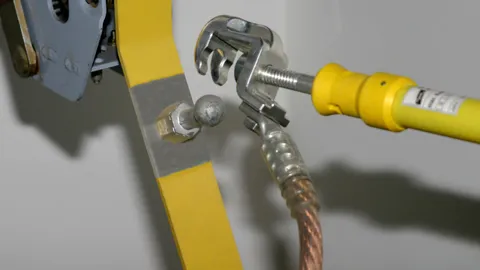

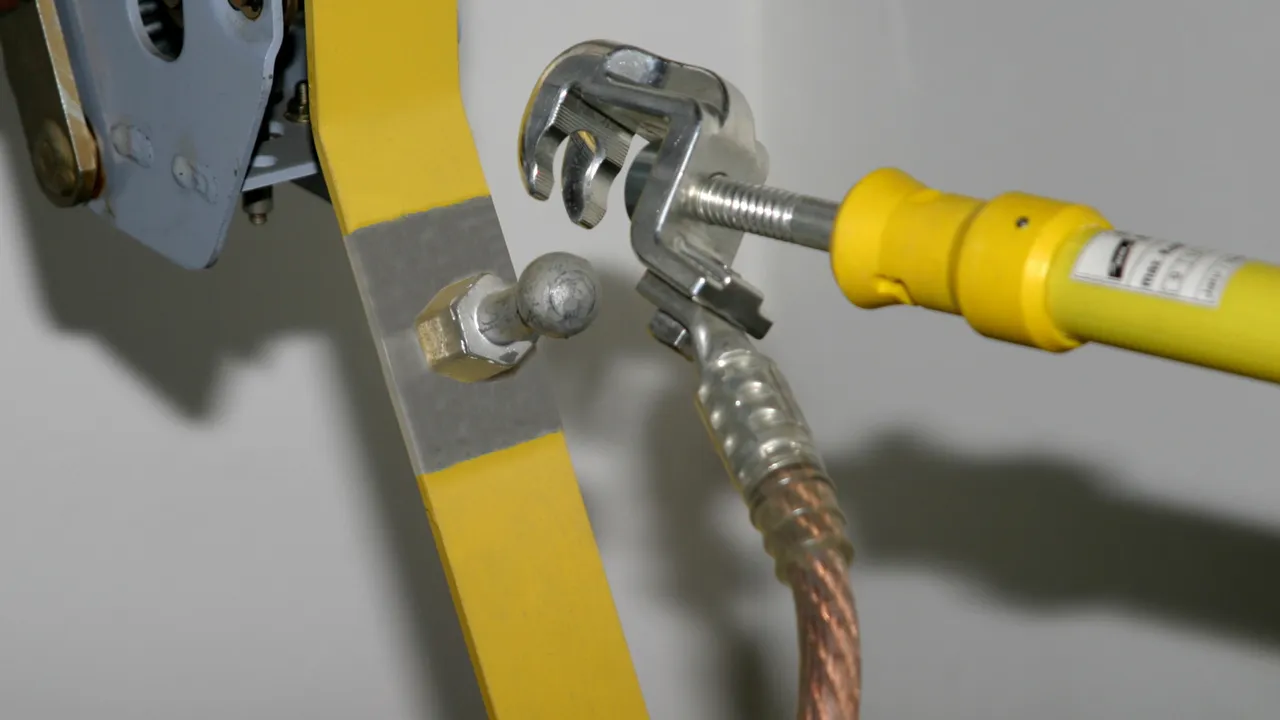

Borna universal, husillo con pasador

2 Productos

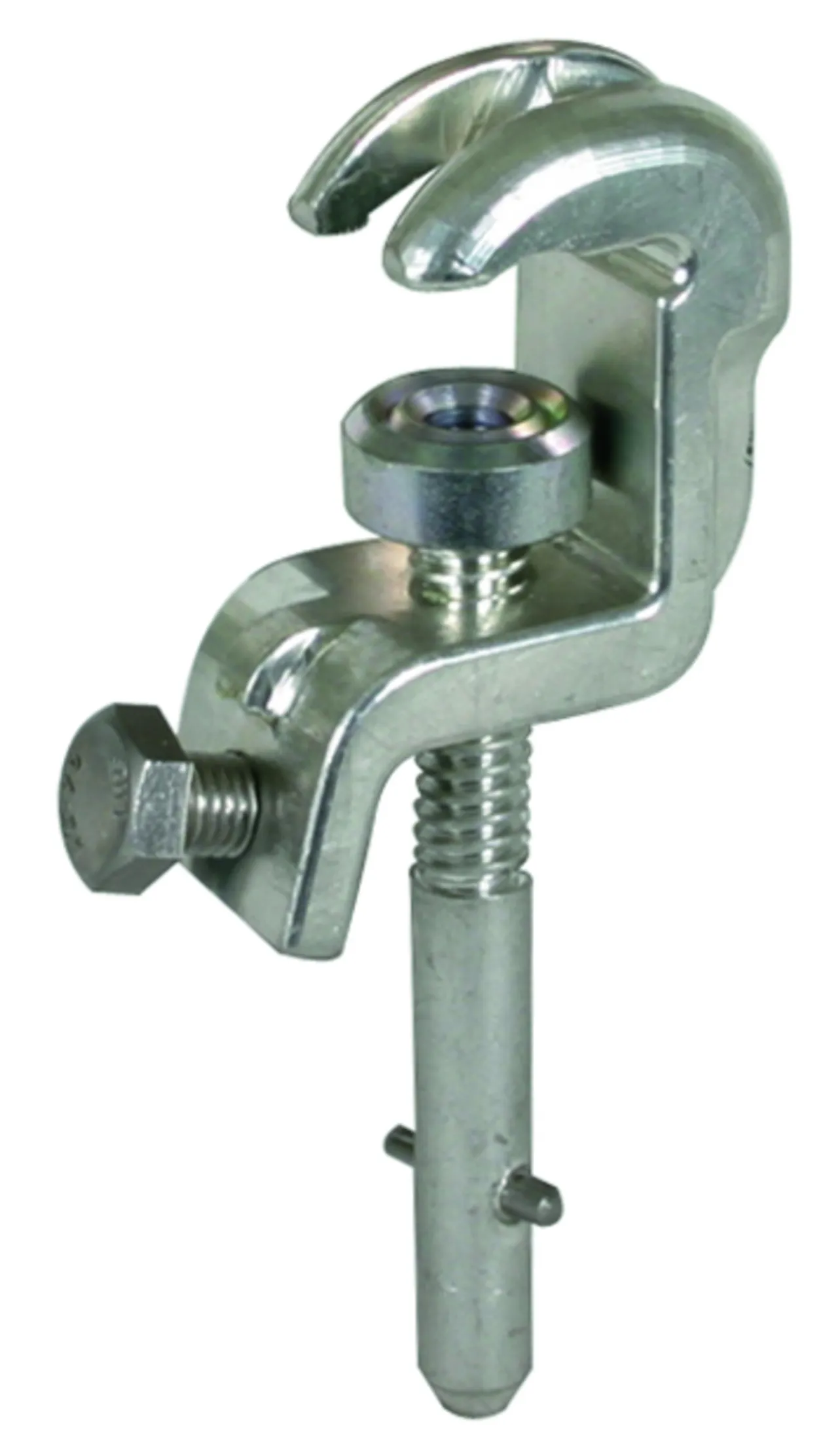

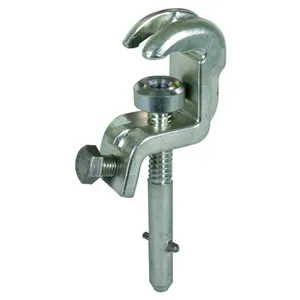

N.º art. 773234 UK 25 SQ

GTIN 4013364114555, N.º de arancel aduanero: 85359000, Peso bruto: 660.60 g, Empaquetado: 1.00 unidad(es)


Figuras



Datos técnicos

Para punto esférico de anclaje Ø 20 / 25 mm
Para pernos de conexión en T - Anchura de garganta 15 mm
Rd / Fl Margen de apriete 20 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) ver también la tabla con los márgenes de apriete y secciones máximas de cables para bornes universales

Se ha añadido el artículo 773234 a favoritos.

El artículo 773234 ha sido añadido a la cesta de compra.

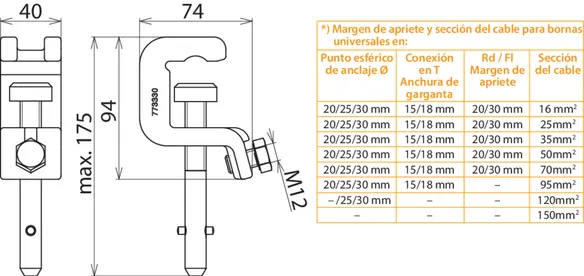

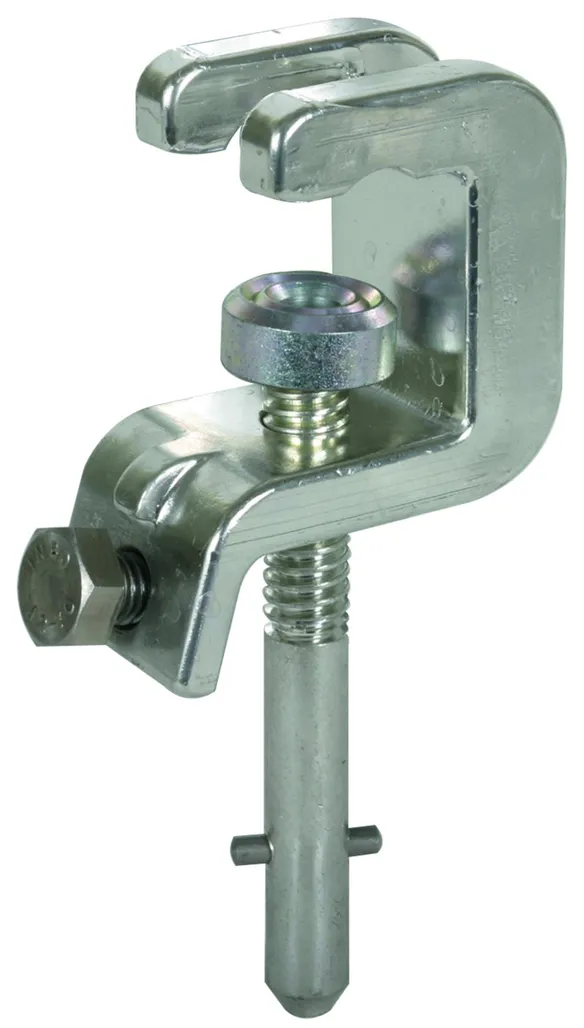

N.º art. 773330 UK 30 SQ

GTIN 4013364057760, N.º de arancel aduanero: 85359000, Peso bruto: 830.00 g, Empaquetado: 1.00 unidad(es)


Figuras



Datos técnicos

Para punto esférico de anclaje Ø 25 / 30 mm
Para pernos de conexión en T - Anchura de garganta 18 mm
Rd / Fl Margen de apriete 30 mm
Protección antitorsión PK1
Para sección de cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) ver también la tabla con los márgenes de apriete y secciones máximas de cables para bornes universales

Se ha añadido el artículo 773330 a favoritos.

El artículo 773330 ha sido añadido a la cesta de compra.

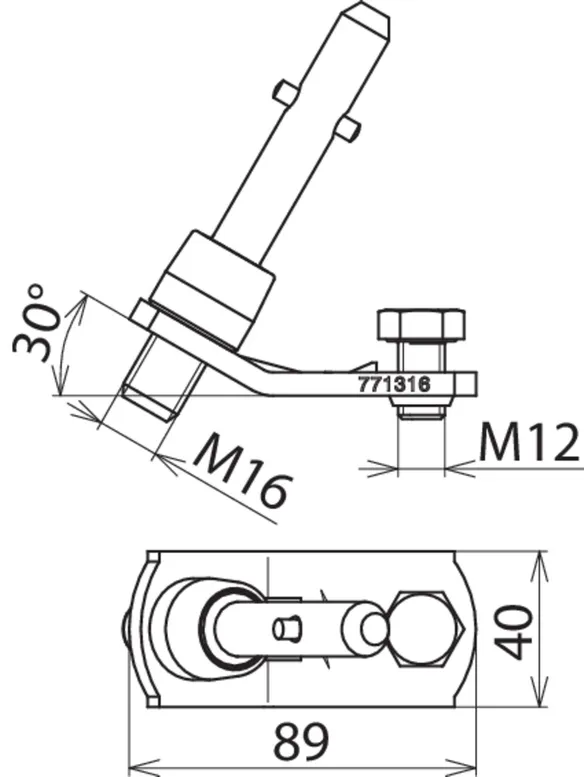

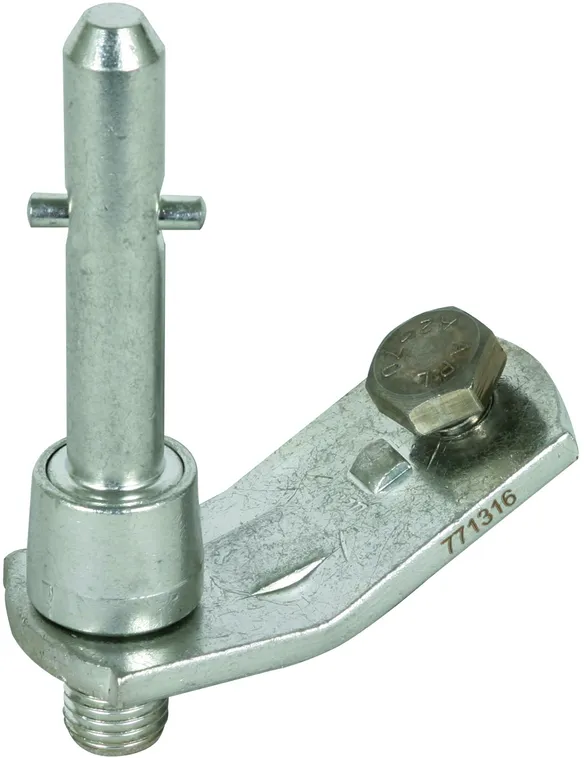

Pieza de conexión de fase. Husillo con pasador

Para atornillar con perno roscado M16 en instalaciones de conmutación.

1 Producto

N.º art. 771316 PAS EK SQ 16

GTIN 4013364150393, N.º de arancel aduanero: 85359000, Peso bruto: 418.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información



Datos técnicos

Dimensiones M16
Protección antitorsión PK1
Para sección de cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA
