Elementos de puesta a tierra para instalaciones de conmutación y líneas aéreas

  • Para conexión a tierra de puntos esféricos de anclaje, bulones de conexión en T, conductores planos y redondos y perfiles planos
  • Para un margen de apriete hasta 40 mm
  • Con protección antitorsión versión PK1 o PK2
  • Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS

Detalles

lorem ipsum
Borna de tierra de fresado empleado en un mástil de acero barnizado.
lorem ipsum

Pinza de puesta a tierra universal con tornillo de mariposa

2 Productos

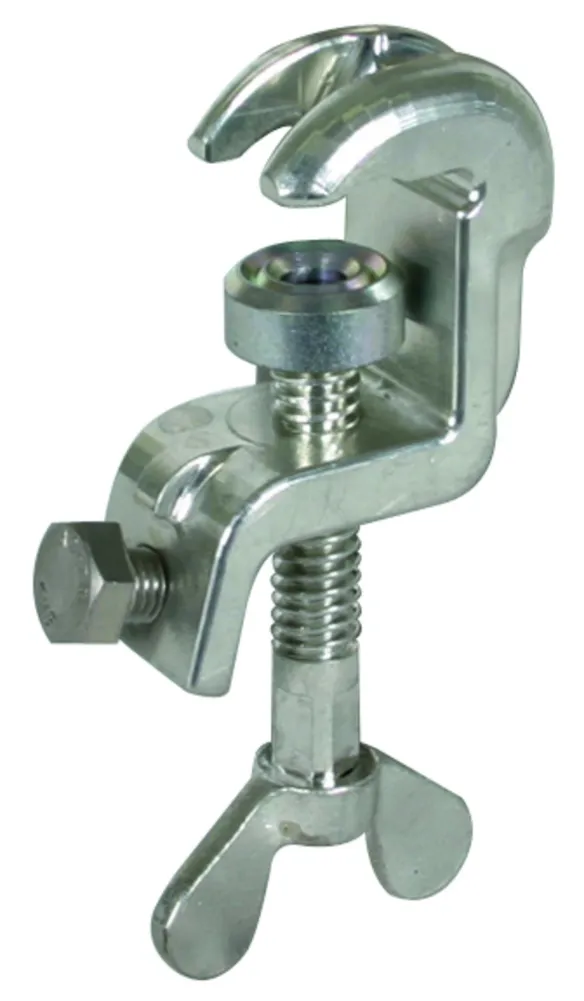

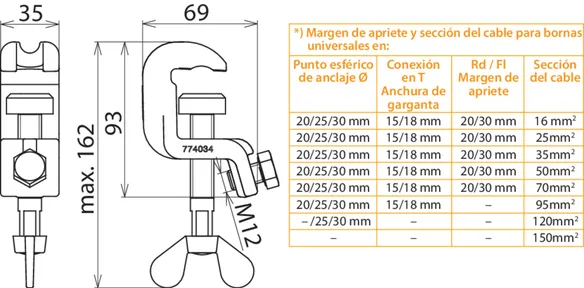

N.º art. 774034 UEK 25 FS

GTIN 4013364114586, N.º de arancel aduanero (EU): 85359000, Peso bruto: 661.60 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 20 / 25 mm
Para pernos de conexión en T - Anchura de garganta 15 mm
Rd / Fl Margen de apriete 20 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

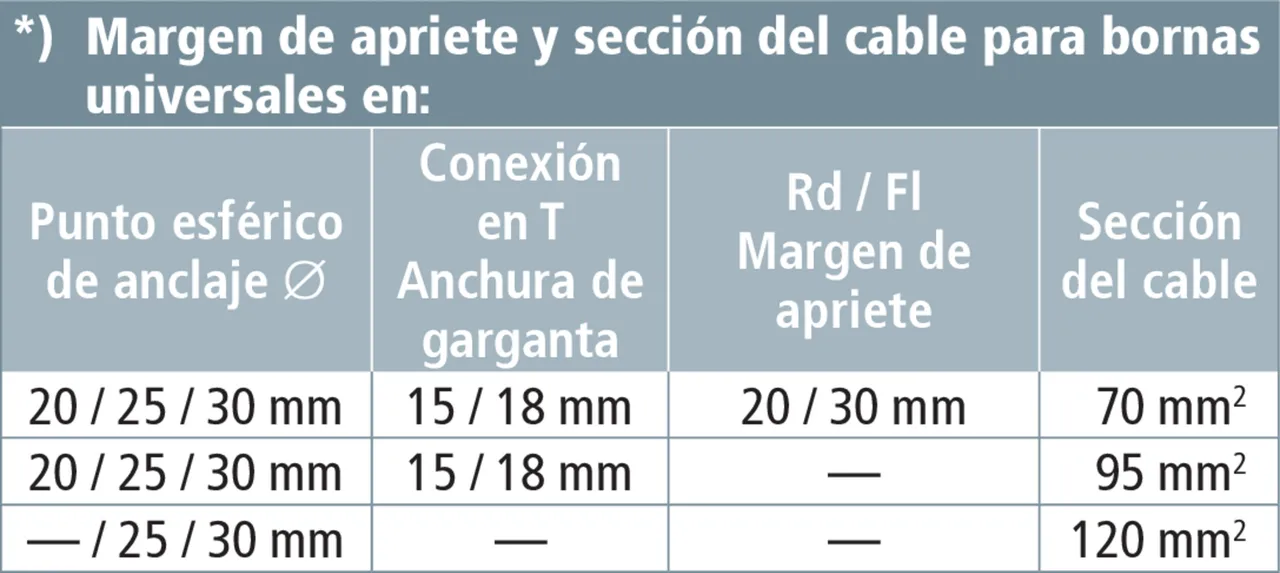

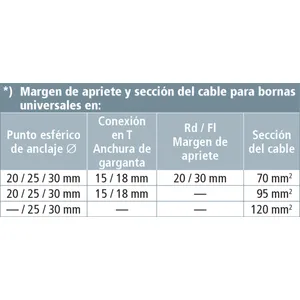

*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Se ha añadido el artículo 774034 a favoritos.

Ir a favoritos

El artículo 774034 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

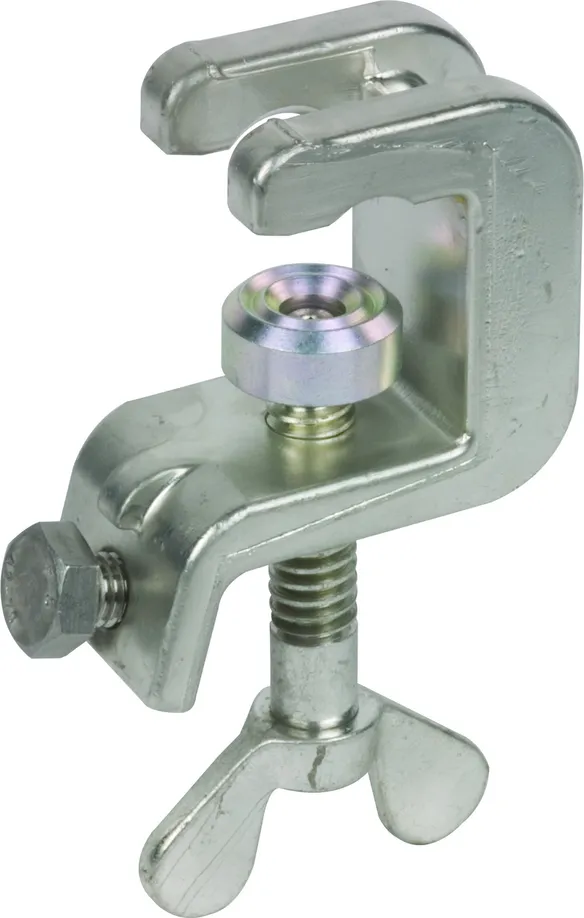

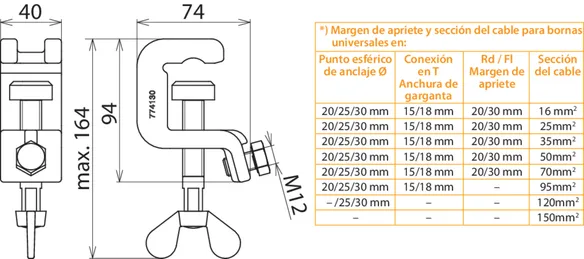

N.º art. 774130 UEK 30 FS

GTIN 4013364057739, N.º de arancel aduanero (EU): 85359000, Peso bruto: 780.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 25 / 30 mm
Para pernos de conexión en T - Anchura de garganta 18 mm
Rd / Fl Margen de apriete 30 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Se ha añadido el artículo 774130 a favoritos.

Ir a favoritos

El artículo 774130 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza de puesta a tierra universal con maneta

2 Productos

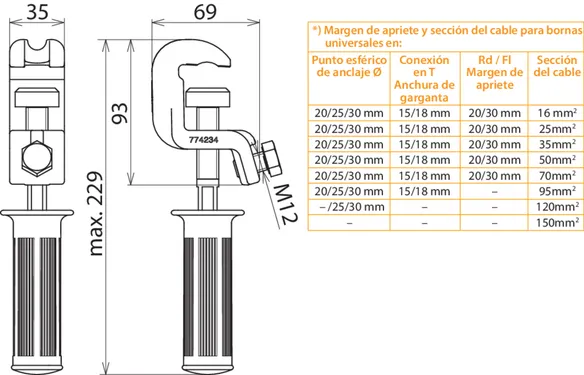

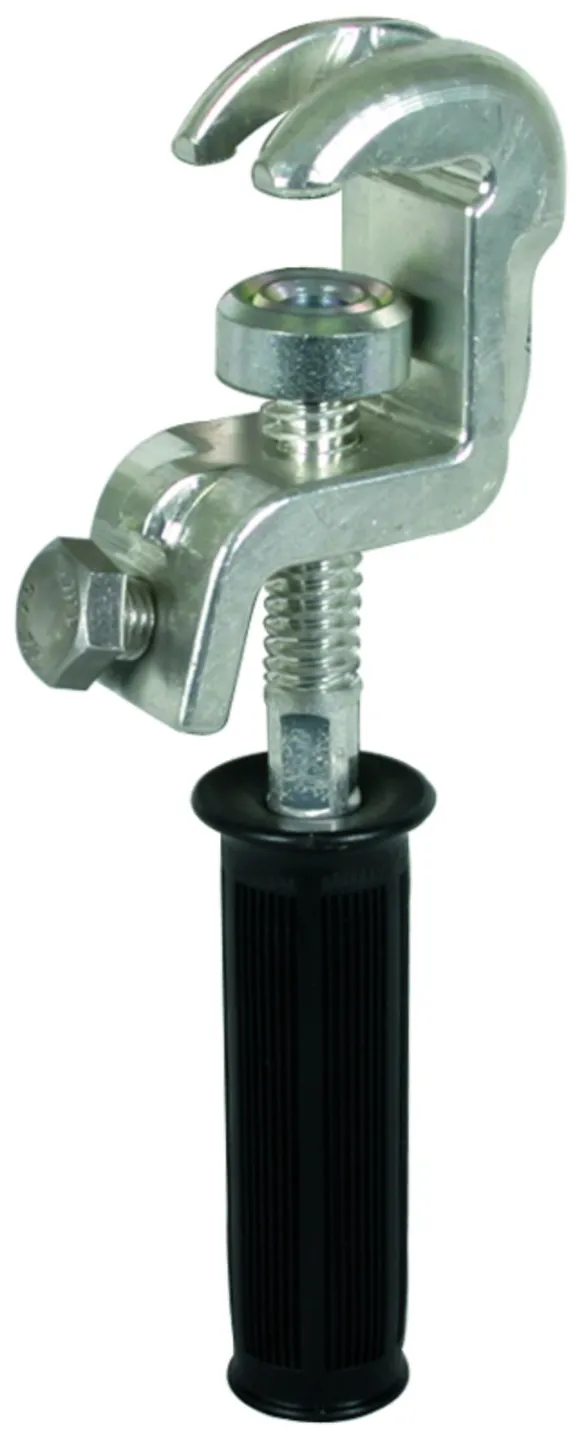

N.º art. 774234 UEK 25 HG

GTIN 4013364114593, N.º de arancel aduanero (EU): 85359000, Peso bruto: 771.60 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 20 / 25 mm
Para pernos de conexión en T - Anchura de garganta 15 mm
Rd / Fl Margen de apriete 20 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Se ha añadido el artículo 774234 a favoritos.

Ir a favoritos

El artículo 774234 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

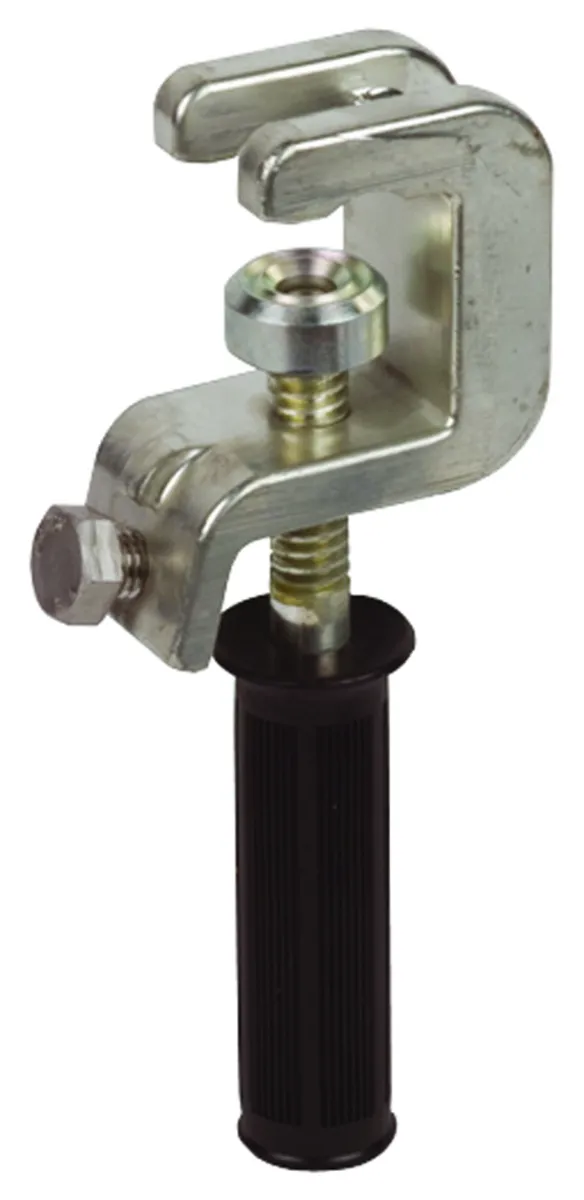

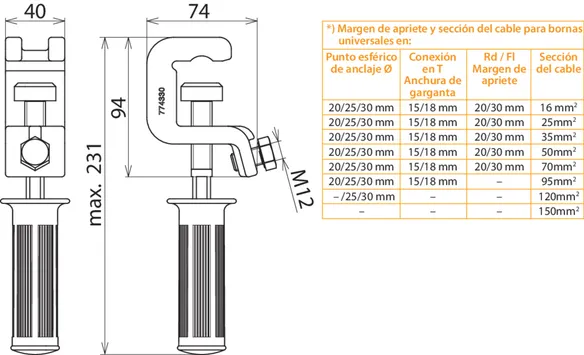

N.º art. 774330 UEK 30 HG

GTIN 4013364057715, N.º de arancel aduanero (EU): 85359000, Peso bruto: 941.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 25 / 30 mm
Para pernos de conexión en T - Anchura de garganta 18 mm
Rd / Fl Margen de apriete 30 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Se ha añadido el artículo 774330 a favoritos.

Ir a favoritos

El artículo 774330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza de puesta a tierra universal con palanca de apriete

2 Productos

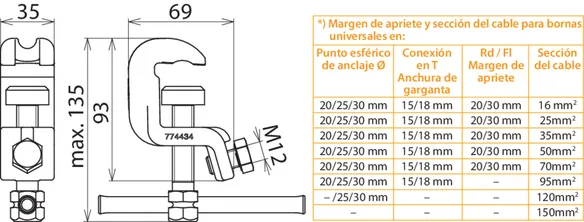

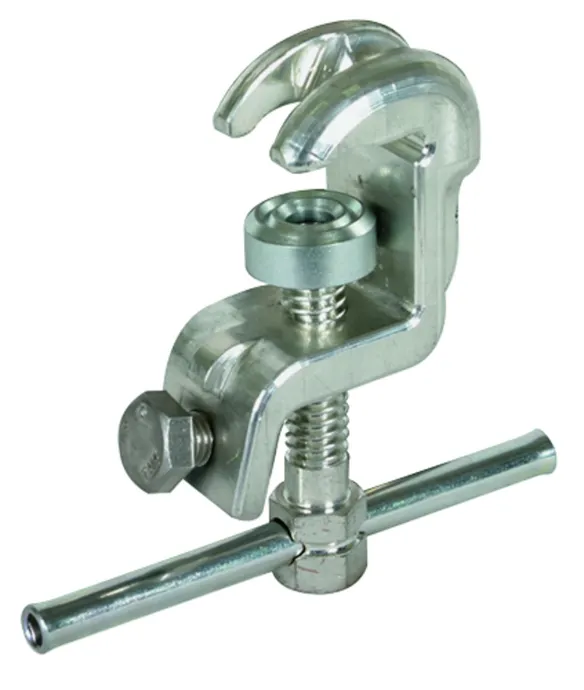

N.º art. 774434 UEK 25 SKN

GTIN 4013364114609, N.º de arancel aduanero (EU): 85359000, Peso bruto: 712.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 20 / 25 mm
Para pernos de conexión en T - Anchura de garganta 15 mm
Rd / Fl Margen de apriete 20 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Se ha añadido el artículo 774434 a favoritos.

Ir a favoritos

El artículo 774434 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

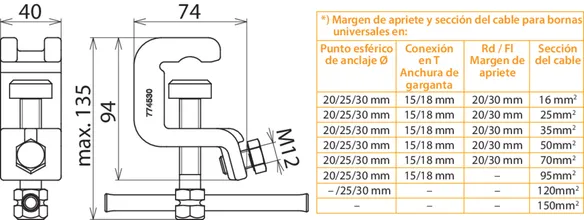

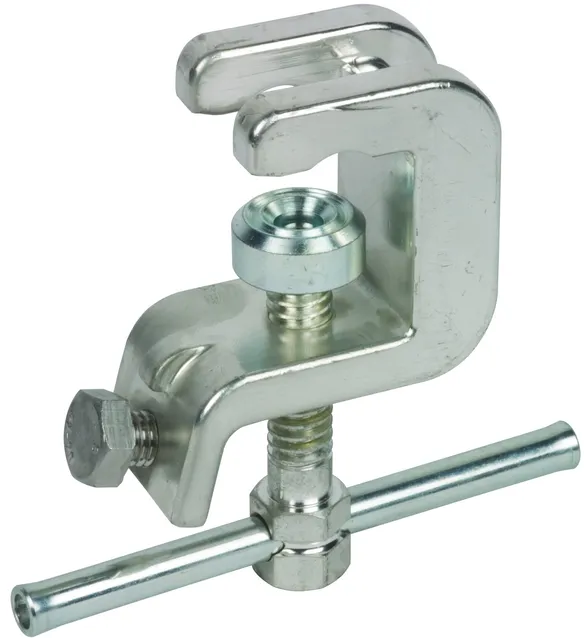

N.º art. 774530 UEK 30 SKN

GTIN 4013364057746, N.º de arancel aduanero (EU): 85359000, Peso bruto: 700.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 30 mm
Para pernos de conexión en T - Anchura de garganta 18 mm
Rd / Fl Margen de apriete 30 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Se ha añadido el artículo 774530 a favoritos.

Ir a favoritos

El artículo 774530 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Cubierta de cabezal esférico rígido con tornillo de mariposa

2 Productos

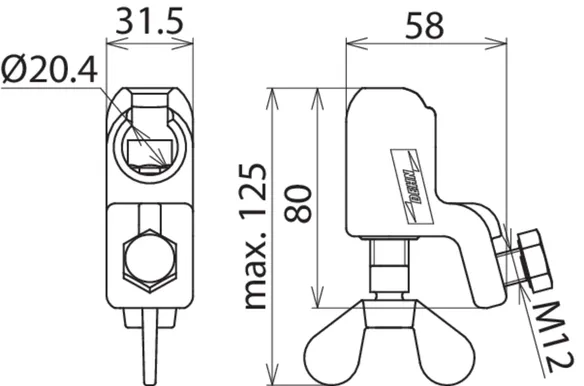

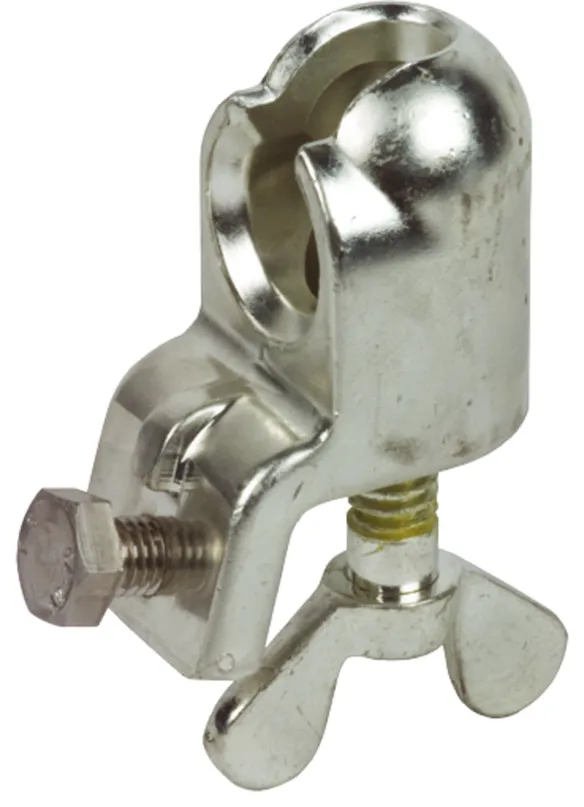

N.º art. 772312 KKH 20 FS

GTIN 4013364054431, N.º de arancel aduanero (EU): 85359000, Peso bruto: 480.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 20 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120 mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

Se ha añadido el artículo 772312 a favoritos.

Ir a favoritos

El artículo 772312 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

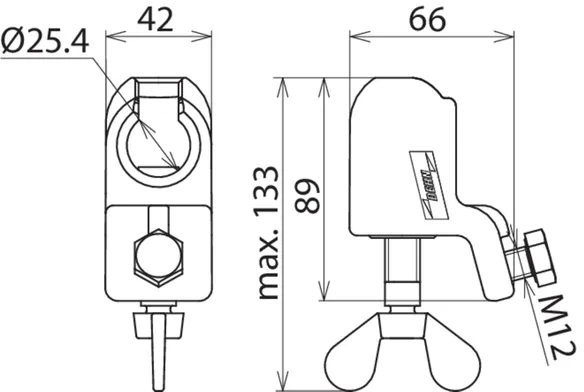

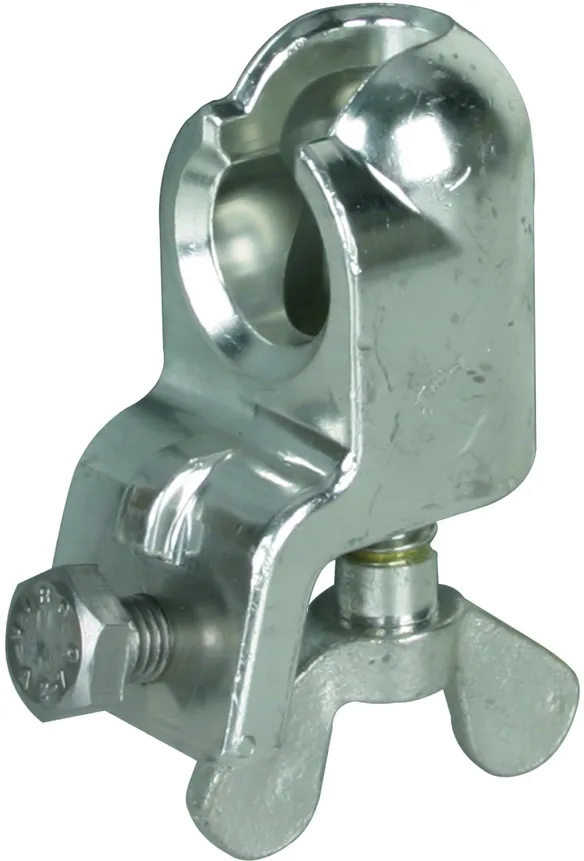

N.º art. 772322 KKH 25 FS

GTIN 4013364054455, N.º de arancel aduanero (EU): 85359000, Peso bruto: 747.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 25 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 772322 a favoritos.

Ir a favoritos

El artículo 772322 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Cubierta de cabezal esférico rígido con maneta

2 Productos

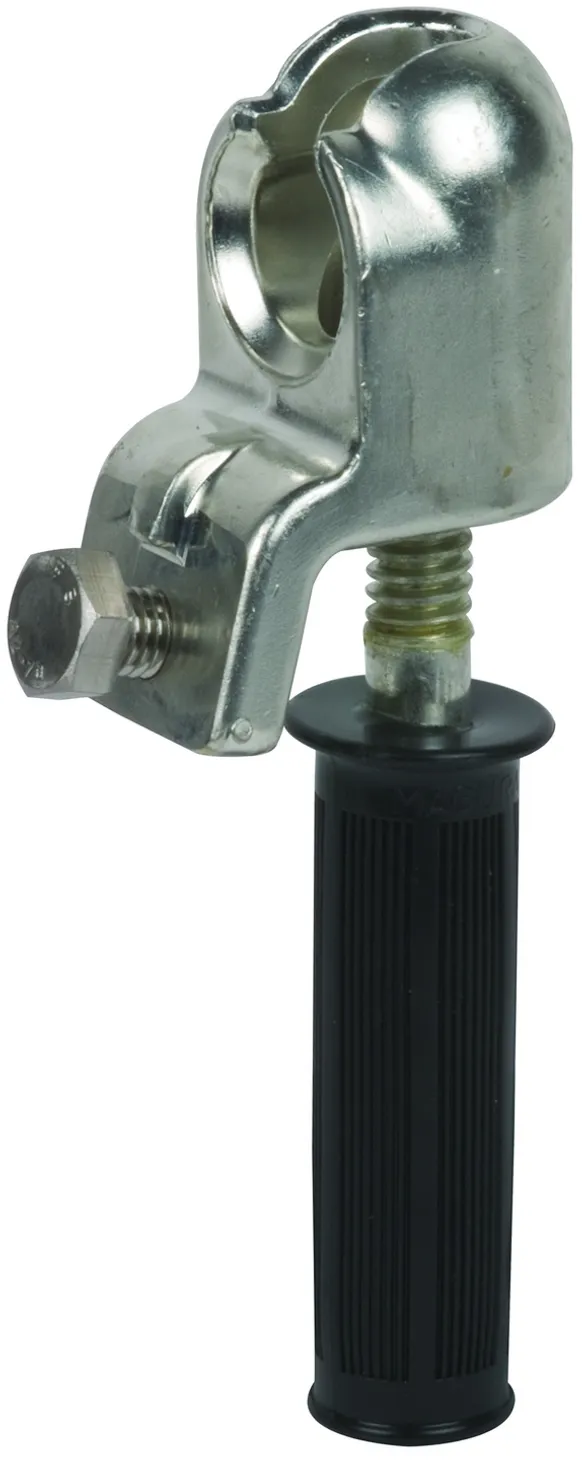

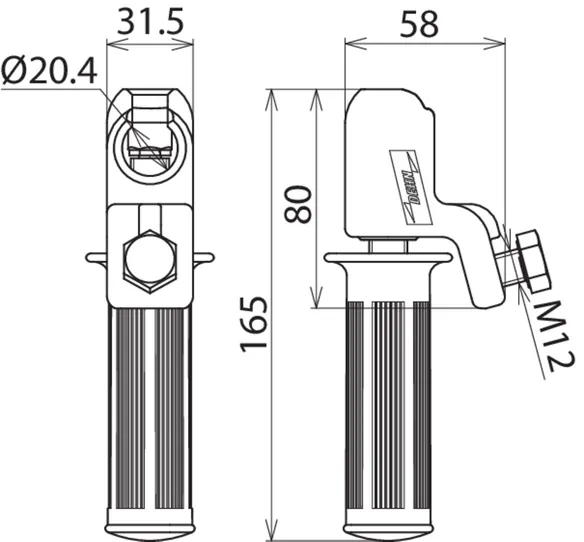

N.º art. 772313 KKH 20 HG

GTIN 4013364054448, N.º de arancel aduanero (EU): 85359000, Peso bruto: 400.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 20 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120 mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

Se ha añadido el artículo 772313 a favoritos.

Ir a favoritos

El artículo 772313 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

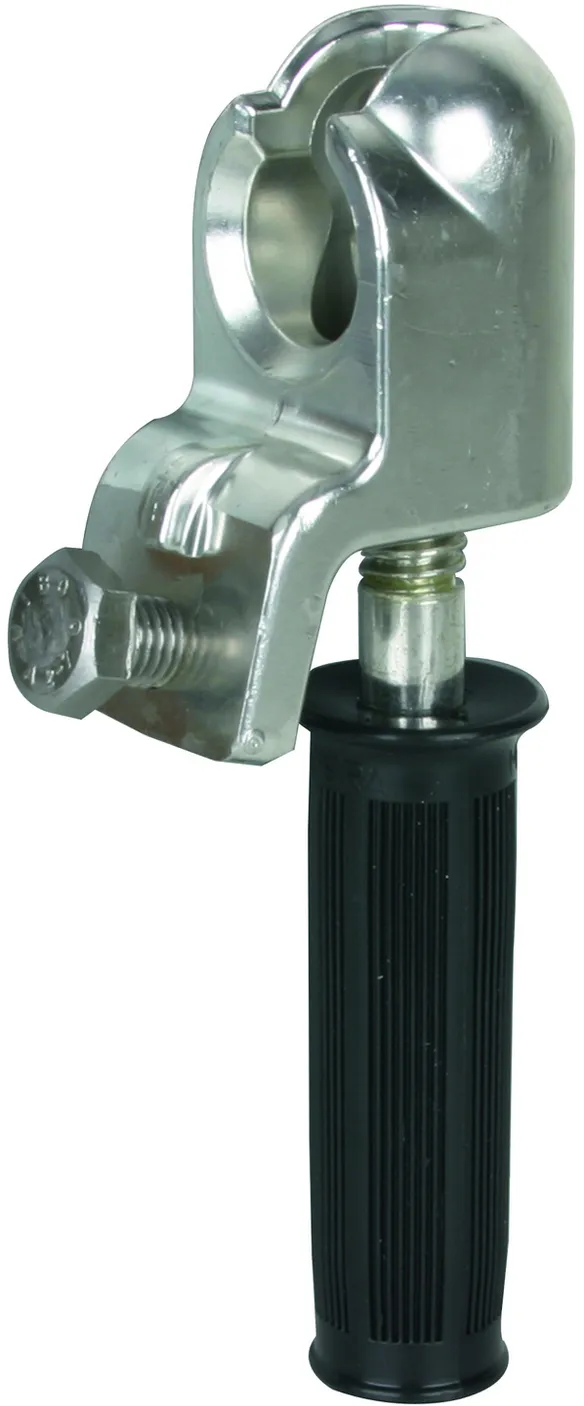

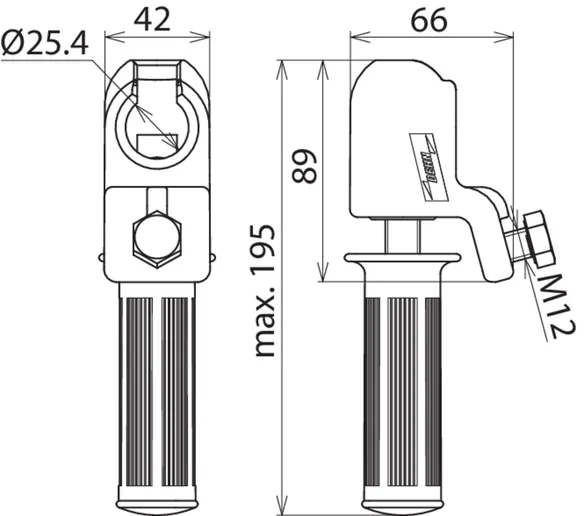

N.º art. 772323 KKH 25 HG

GTIN 4013364054462, N.º de arancel aduanero (EU): 85359000, Peso bruto: 876.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Para punto esférico de anclaje Ø 25 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 772323 a favoritos.

Ir a favoritos

El artículo 772323 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pieza de conexión a tierra con tornillo de mariposa

2 Productos

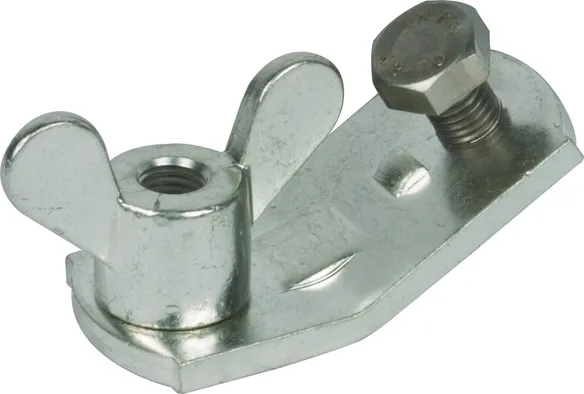

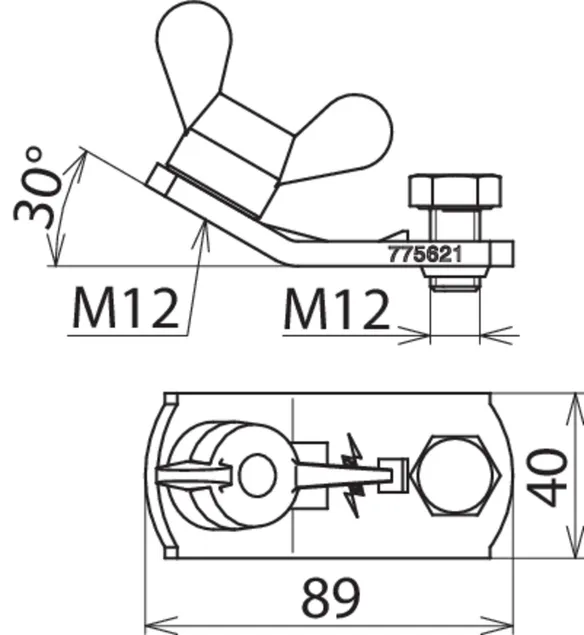

N.º art. 775621 EAS EK FM 12

GTIN 4013364102545, N.º de arancel aduanero (EU): 85359000, Peso bruto: 311.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Dimensiones M12
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 775621 a favoritos.

Ir a favoritos

El artículo 775621 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

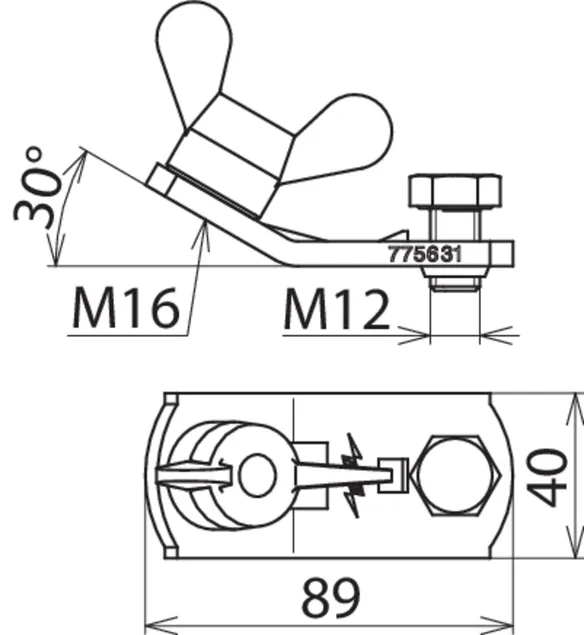

N.º art. 775631 EAS EK FM 16

GTIN 4013364102552, N.º de arancel aduanero (EU): 85359000, Peso bruto: 290.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Dimensiones M16
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 775631 a favoritos.

Ir a favoritos

El artículo 775631 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pieza de conexión a tierra con tornillo de mariposa

2 Productos

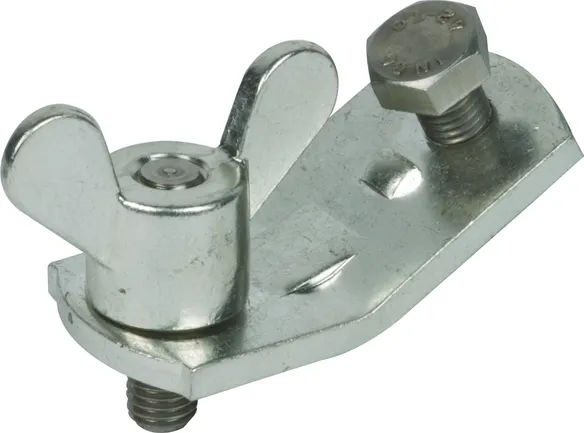

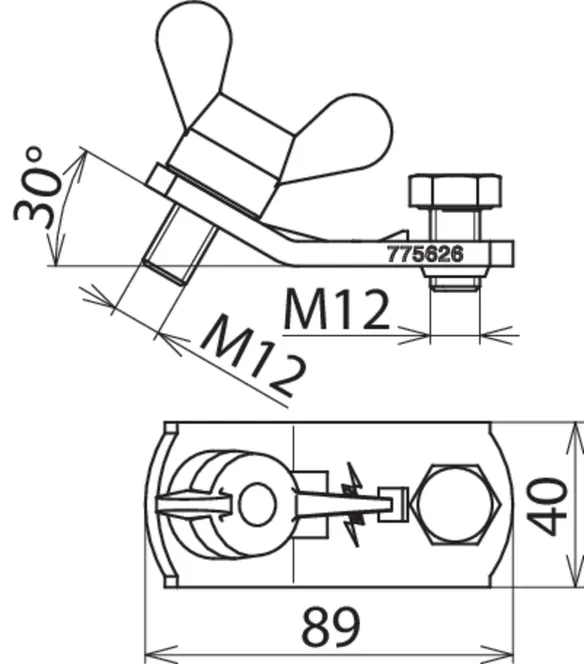

N.º art. 775626 EAS EK FS 12

GTIN 4013364102569, N.º de arancel aduanero (EU): 85359000, Peso bruto: 343.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Dimensiones M12 x 15 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 775626 a favoritos.

Ir a favoritos

El artículo 775626 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

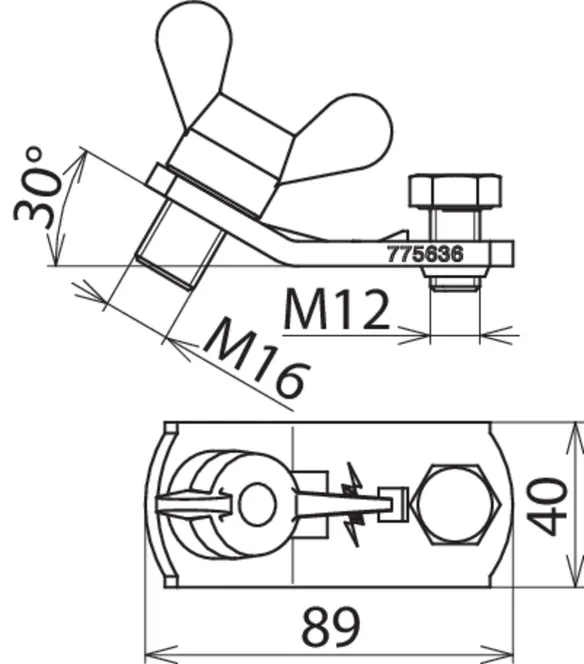

N.º art. 775636 EAS EK FS 16

GTIN 4013364102576, N.º de arancel aduanero (EU): 85359000, Peso bruto: 350.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Dimensiones M16 x 15 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Se ha añadido el artículo 775636 a favoritos.

Ir a favoritos

El artículo 775636 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Casquillo de conexión a tierra con tornillo de mariposa

Para puntos de anclaje de toma a tierra con ranura anular.

1 Producto

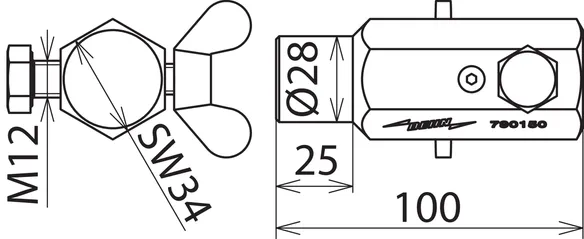

N.º art. 790150 EAB RN 16 FS

GTIN 4013364005365, N.º de arancel aduanero (EU): 85359000, Peso bruto: 450.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Dimensiones Ø16 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA
*) para longitudes de cable > 4000 mm: máx. hasta 95 mm2 (26,5 kA / 0,5 s)

Se ha añadido el artículo 790150 a favoritos.

Ir a favoritos

El artículo 790150 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

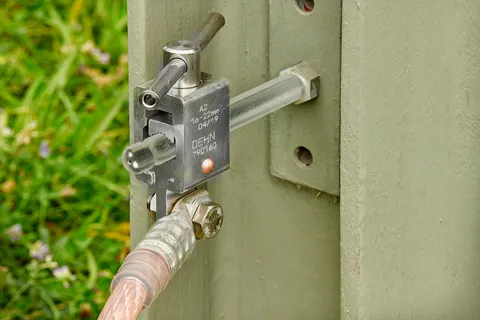

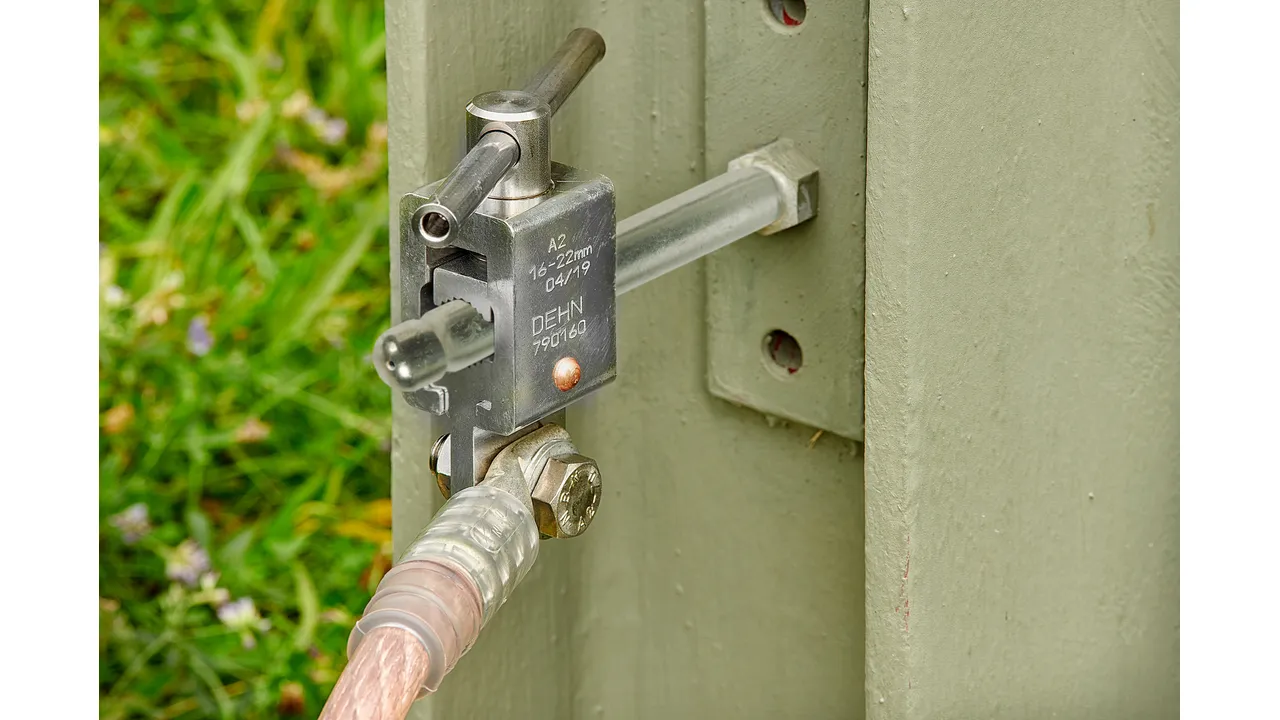

Casquillo de conexión a tierra con palanca de apriete

Para puntos de anclaje de toma a tierra con ranura anular.

1 Producto

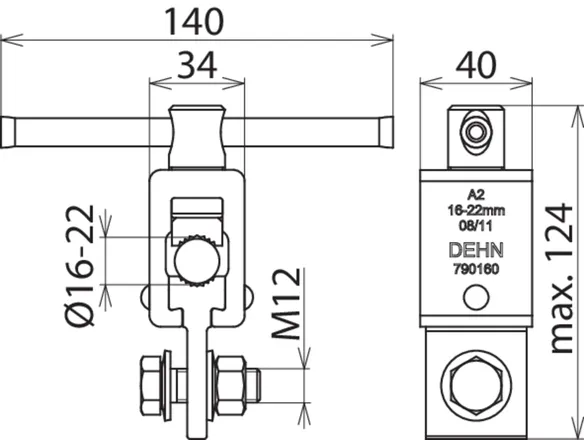

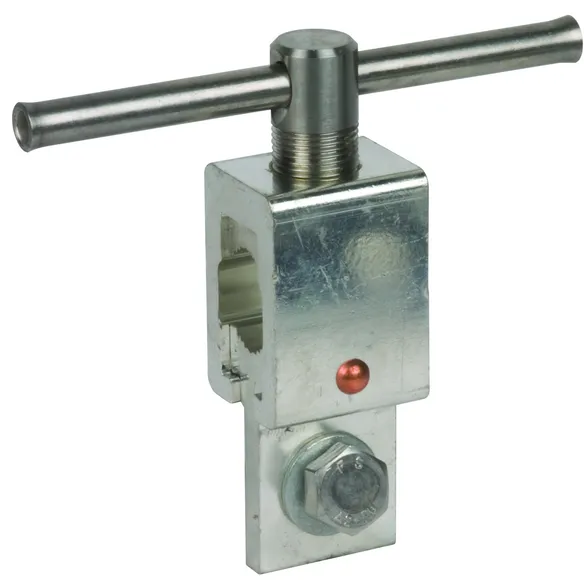

N.º art. 790160 EAB RN 16 SKN

GTIN 4013364018693, N.º de arancel aduanero (EU): 85359000, Peso bruto: 737.40 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Dimensiones Ø16 mm
Protección antitorsión PK2
Para sección del cable Cu 16 ... 150**) mm2
Corriente máx. de cortocircuito Ik 0,5 s 29,6 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA
**) La corriente máxima de cortocircuito es 29,6 kA, también en caso de una duración de desconexión Ik 1 s

Se ha añadido el artículo 790160 a favoritos.

Ir a favoritos

El artículo 790160 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

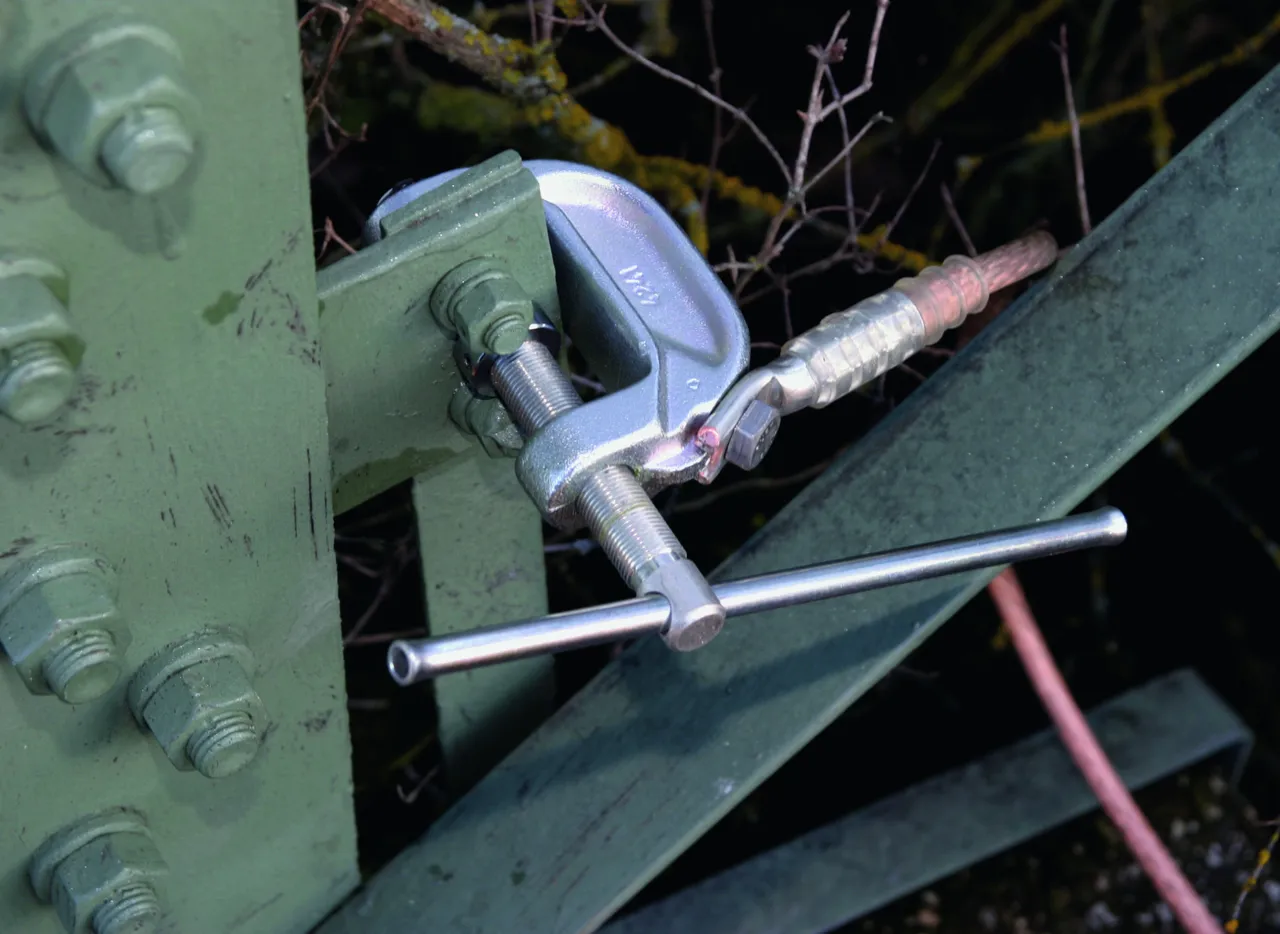

Torno de tierra con espárrago roscado y resorte de disco

Resortes de disco y espárrago roscado largo para contacto seguro

1 Producto

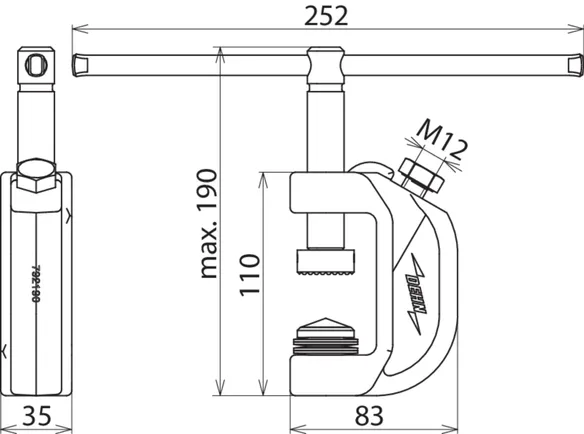

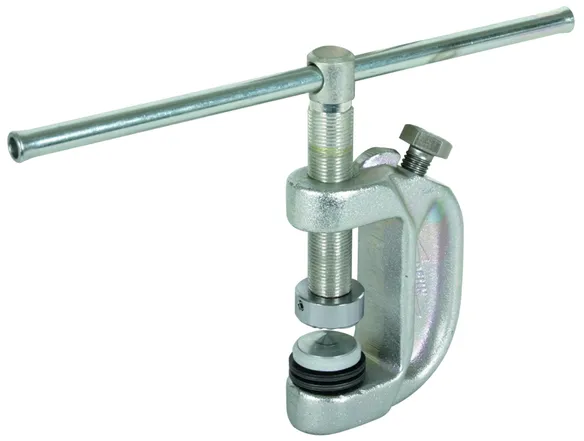

N.º art. 792190 EFK FL40 SKN

GTIN 4013364068315, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.32 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Margen de apriete hasta 40 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 95 mm2
Corriente máx. de cortocircuito Ik 0,5 s 26,5 kA
Corriente máx. de cortocircuito Ik 1 s 18,7 kA

Se ha añadido el artículo 792190 a favoritos.

Ir a favoritos

El artículo 792190 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Torno de tierra con espárrago roscado

Platillo de fresado y espárrago roscado largo para contacto seguro.

1 Producto

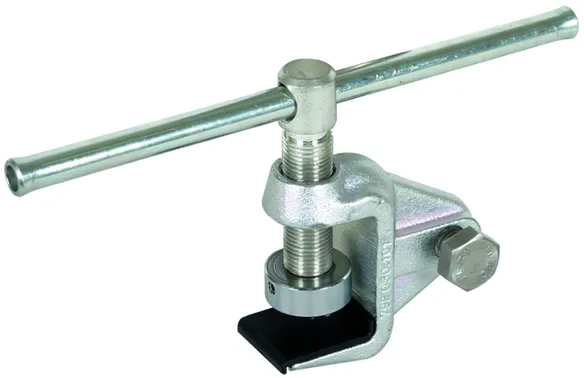

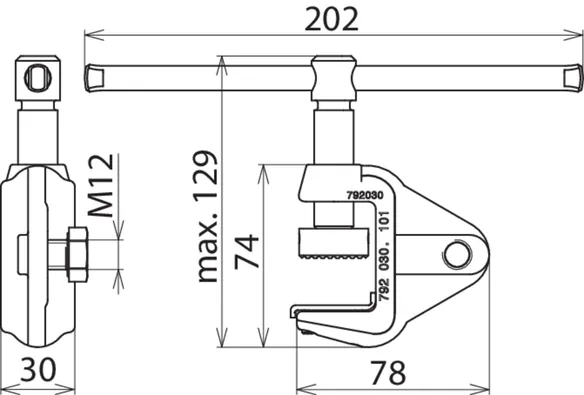

N.º art. 792030 EFK FL30 SKN

GTIN 4013364005853, N.º de arancel aduanero (EU): 85359000, Peso bruto: 610.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Margen de apriete hasta 30 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 50 mm2
Corriente máx. de cortocircuito Ik 0,5 s 14,0 kA
Corriente máx. de cortocircuito Ik 1 s 9,9 kA

Se ha añadido el artículo 792030 a favoritos.

Ir a favoritos

El artículo 792030 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
back to top
