Bornas de conexión para tomas de tierra de cimentación y armaduras

Para conexión de conductores redondos y pletinas en cimentación en hormigón o en esteras de acero para hormigón y armaduras con redondos y pletinas.

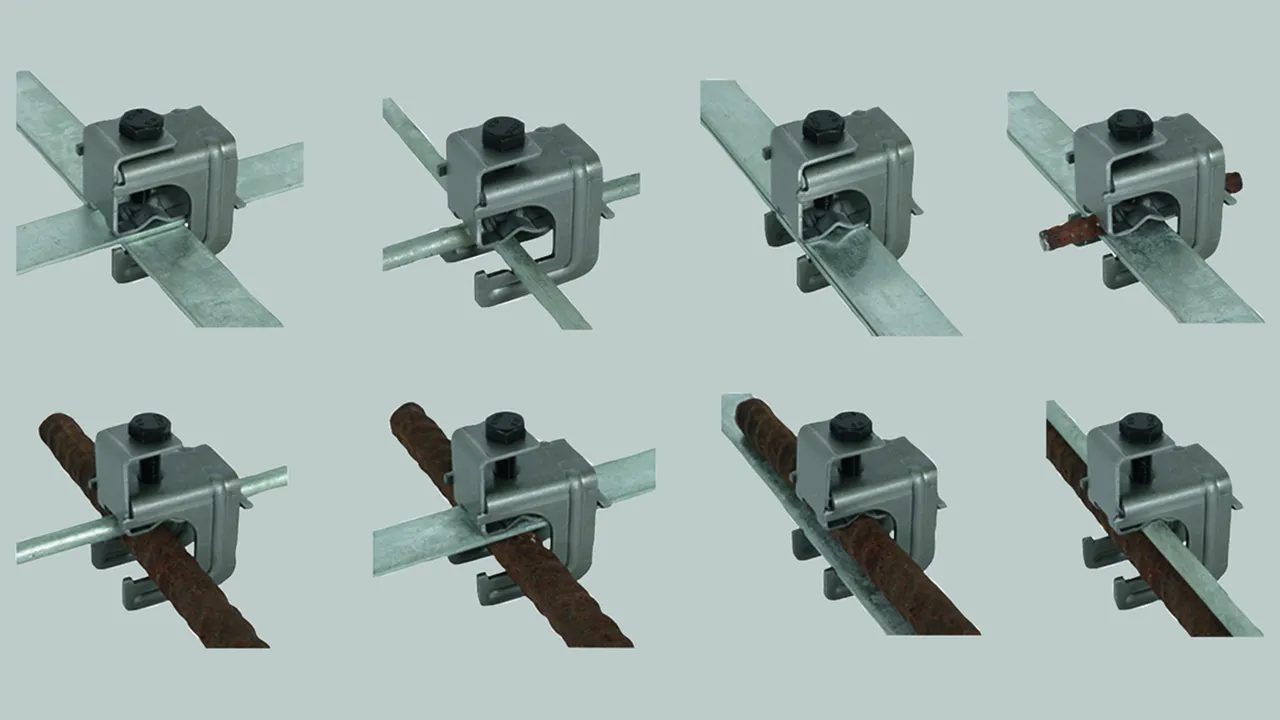

Disposición
(II) = en paralelo
(+) = en cruz

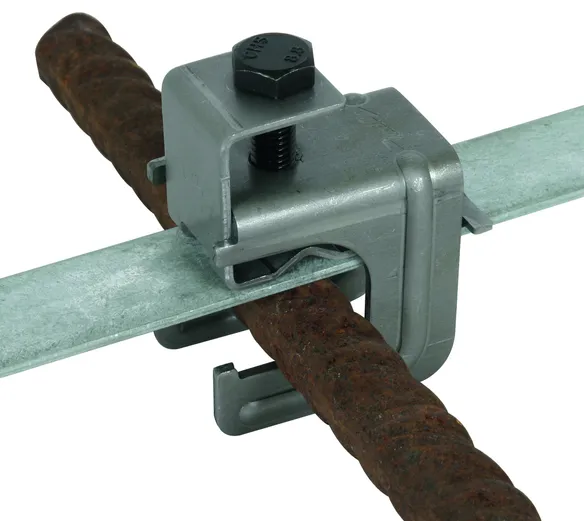

Borna con caballete a presión

Para conexiones en "T", en cruz y en paralelo.

1 Producto

N.º art. 308031 VK DB 6.20 8.10 FL30 BSB STBL

GTIN 4013364136571, N.º de arancel aduanero: 85359000, Peso bruto: 239.60 g, Empaquetado: 25.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material : St/desnudo
Margen de apriete Rd/Rd: (+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina: (+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina: (+/II) 30 x 3-4 / 30 x 3-4 mm
Norma: EN 62561-1

Producto DEHN
Tipo: VK DB 6.20 8.10 FL30 BSB STBL
art. no.: 308031
o equivalente

Certificados

Datos técnicos

Material	St/desnudo
Margen de apriete Rd/Rd	(+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina	(+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina	(+/II) 30 x 3-4 / 30 x 3-4 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	8,4 kA
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd/Rd	(+/II) 6-20 / 8-10 mm
Margen de apriete Rd/pletina	(+/II) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina	(+/II) 30 x 3-4 / 30 x 3-4 mm
Tornillo	di M10 x 35 mm
Material del tornillo	St/desnudo
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	8,4 kA
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 308031 a favoritos.

Ir a favoritos

El artículo 308031 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

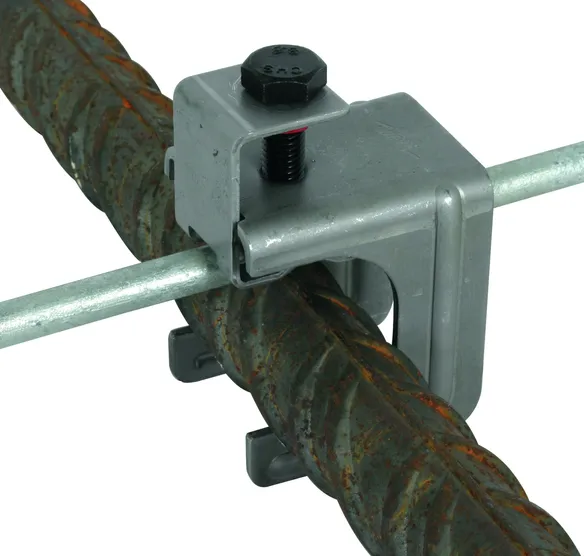

Borna con caballete a presión MAXI

Para conexiones en "T", en cruz y en paralelo.

1 Producto

N.º art. 308036 VK DB 20.32 8.10 FL40 BSB STBL

GTIN 4013364136588, N.º de arancel aduanero: 85359000, Peso bruto: 275.60 g, Empaquetado: 25.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material : St/desnudo
Margen de apriete Rd/Rd: (+/II) 20-32 / 8-10 mm
Margen de apriete Rd/pletina: (+/II) 20-32 / 40 x 4-5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: VK DB 20.32 8.10 FL40 BSB STBL
art. no.: 308036
o equivalente

Certificados

Datos técnicos

Material	St/desnudo
Margen de apriete Rd/Rd	(+/II) 20-32 / 8-10 mm
Margen de apriete Rd/pletina	(+/II) 20-32 / 40 x 4-5 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	14,0 kA
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd/Rd	(+/II) 20-32 / 8-10 mm
Margen de apriete Rd/pletina	(+/II) 20-32 / 40 x 4-5 mm
Tornillo	di M10 x 35 mm
Material del tornillo	St/desnudo
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	14,0 kA
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 308036 a favoritos.

Ir a favoritos

El artículo 308036 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

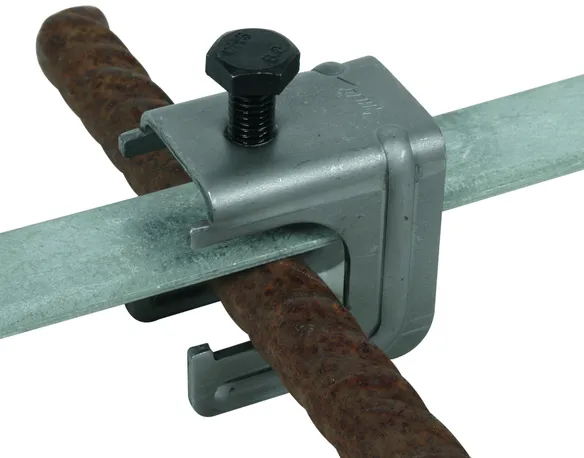

Borna de conexión sin caballete a presión

Para conexiones en cruz.

1 Producto

N.º art. 308032 VK 6.20 FL30 BSB STBL

GTIN 4013364152823, N.º de arancel aduanero: 85359000, Peso bruto: 178.50 g, Empaquetado: 25.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material : St/desnudo
Margen de apriete Rd/pletina: (+) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina: (+/II) 30 x 3-4 / 30 x 3-4 mm
Norma: EN 62561-1

Producto DEHN
Tipo: VK 6.20 FL30 BSB STBL
art. no.: 308032
o equivalente

Certificados

Datos técnicos

Material	St/desnudo
Margen de apriete Rd/pletina	(+) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina	(+/II) 30 x 3-4 / 30 x 3-4 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,0 kA
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd/pletina	(+) 6-20 / 30 x 3-4 mm
Margen de apriete pletina/pletina	(+/II) 30 x 3-4 / 30 x 3-4 mm
Tornillo	di M10 x 40 mm
Material del tornillo	St/desnudo
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,0 kA
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 308032 a favoritos.

Ir a favoritos

El artículo 308032 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

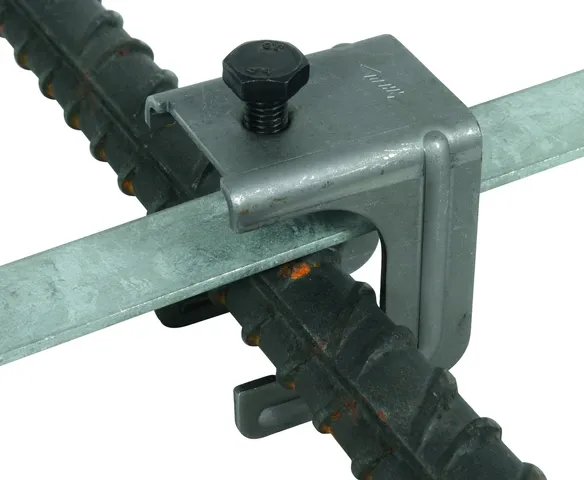

Borna de conexión MAXI sin caballete a presión

Para conexiones en cruz.

1 Producto

N.º art. 308037 VK 20.32 FL40 BSB STBL

GTIN 4013364154704, N.º de arancel aduanero: 85359000, Peso bruto: 218.00 g, Empaquetado: 25.00 unidad(es)

Figuras

Open PDF

Más información

Archivos CAD

Material : St/desnudo
Margen de apriete Rd/pletina: (+) 20-32 / 30 x 3-40 x 5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: VK 20.32 FL40 BSB STBL
art. no.: 308037
o equivalente

Certificados

Datos técnicos

Material	St/desnudo
Margen de apriete Rd/pletina	(+) 20-32 / 30 x 3-40 x 5 mm
Norma	EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 308037 a favoritos.

Ir a favoritos

El artículo 308037 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
