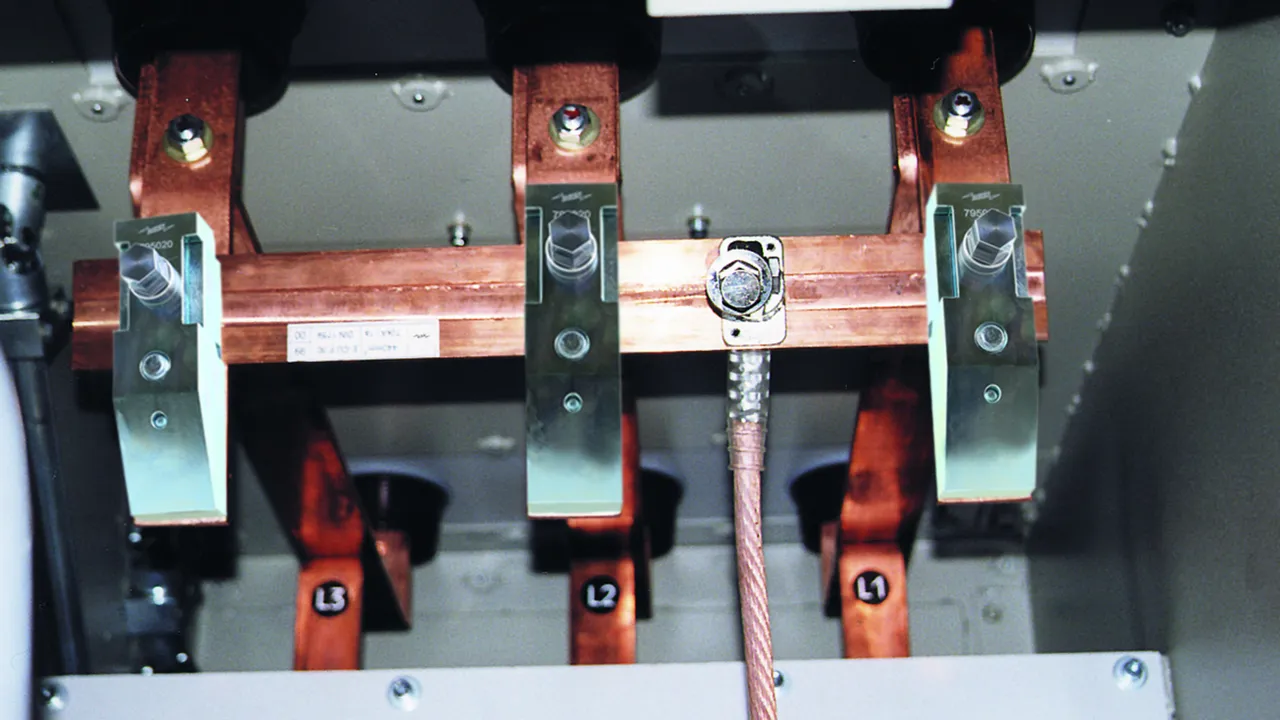

Varilla de cortocircuito
:quality(98)/www.dehn.es/store/f/40565015/HDVORSCHAU/795020a1_16-9.jpg)
:quality(98)/www.dehn.es/store/f/40565015/HDVORSCHAU/795020a1_16-9.jpg)
- Cree simplemente la adecuada barra de cortocircuito online
- Configuración individual
- Verificación de plausibilidad permanente en el trasfondo

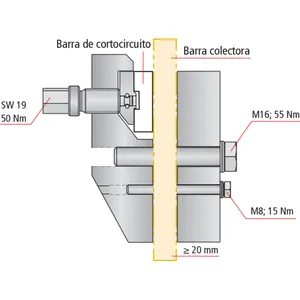

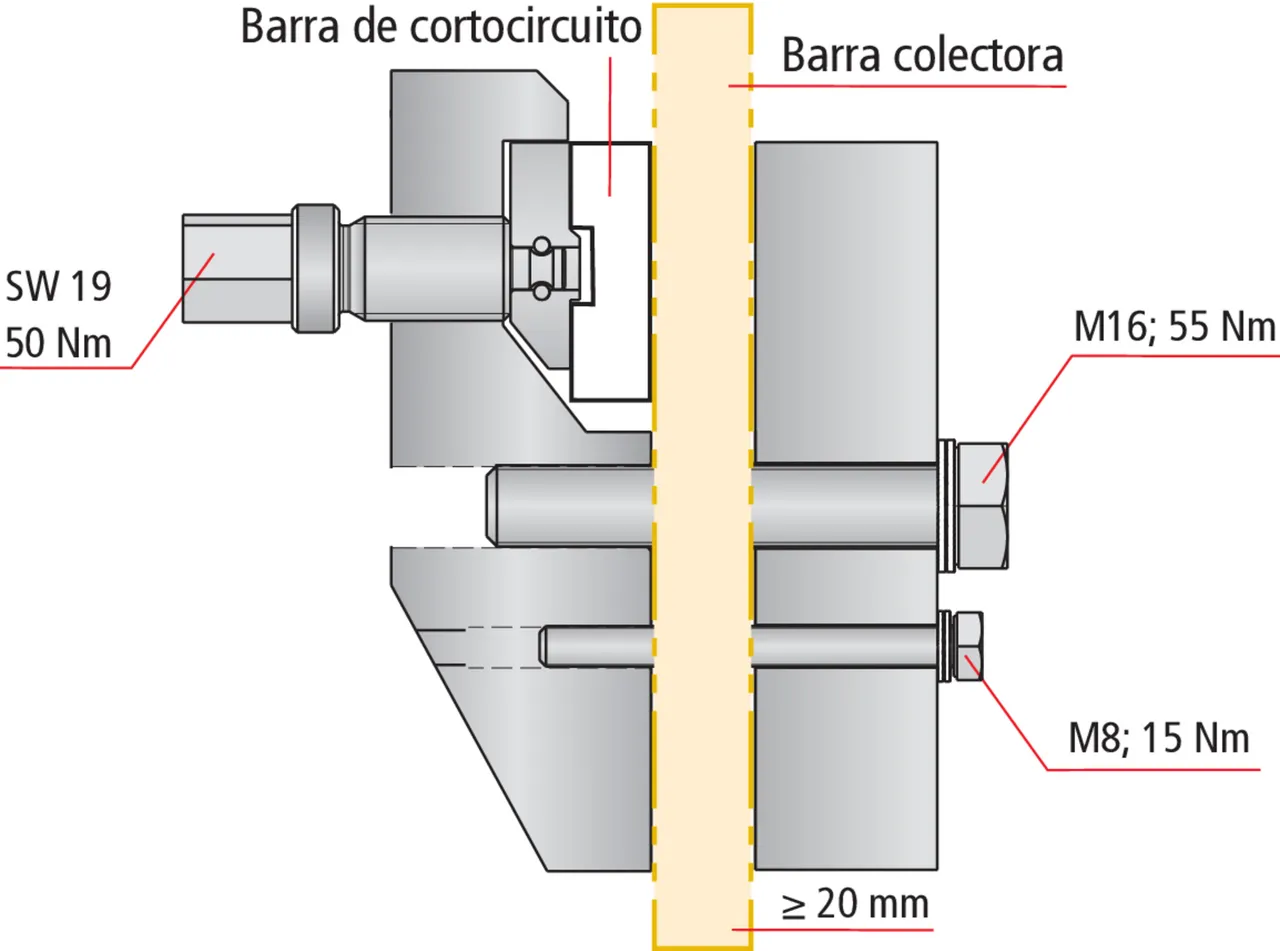

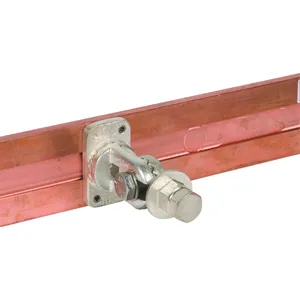

- Con ranura longitudinal para un contacto seguro
- Alta resistencia a cortocircuitos hasta máx. 130 kA/0,5 s para instalaciones de baja tensión (BT) y 80 kA/0,5 s para sistemas de media tensión (MT)

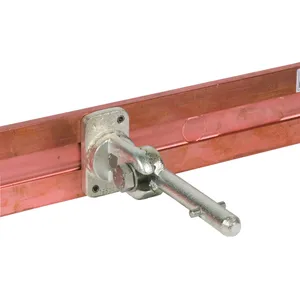

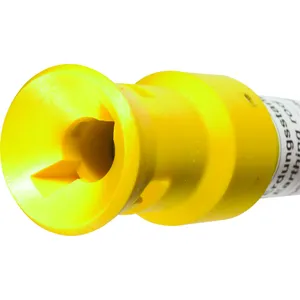

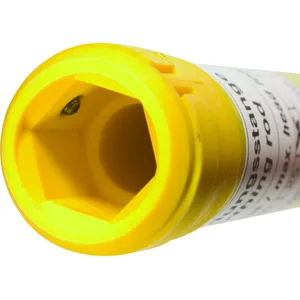

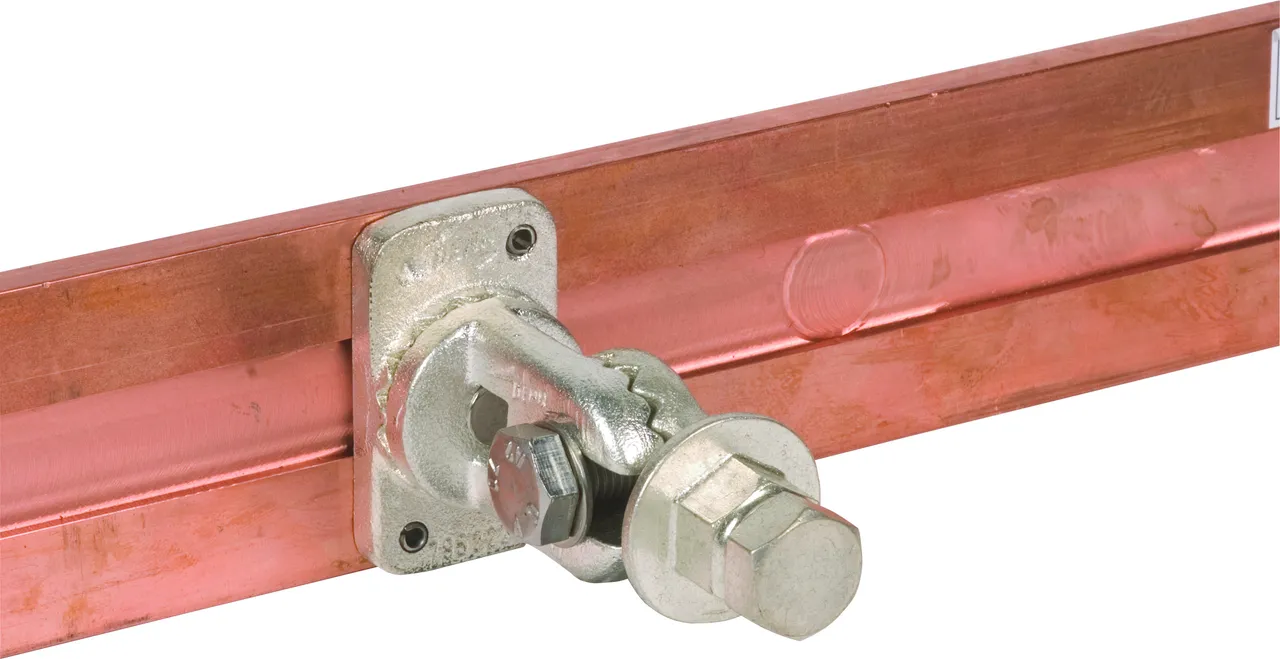

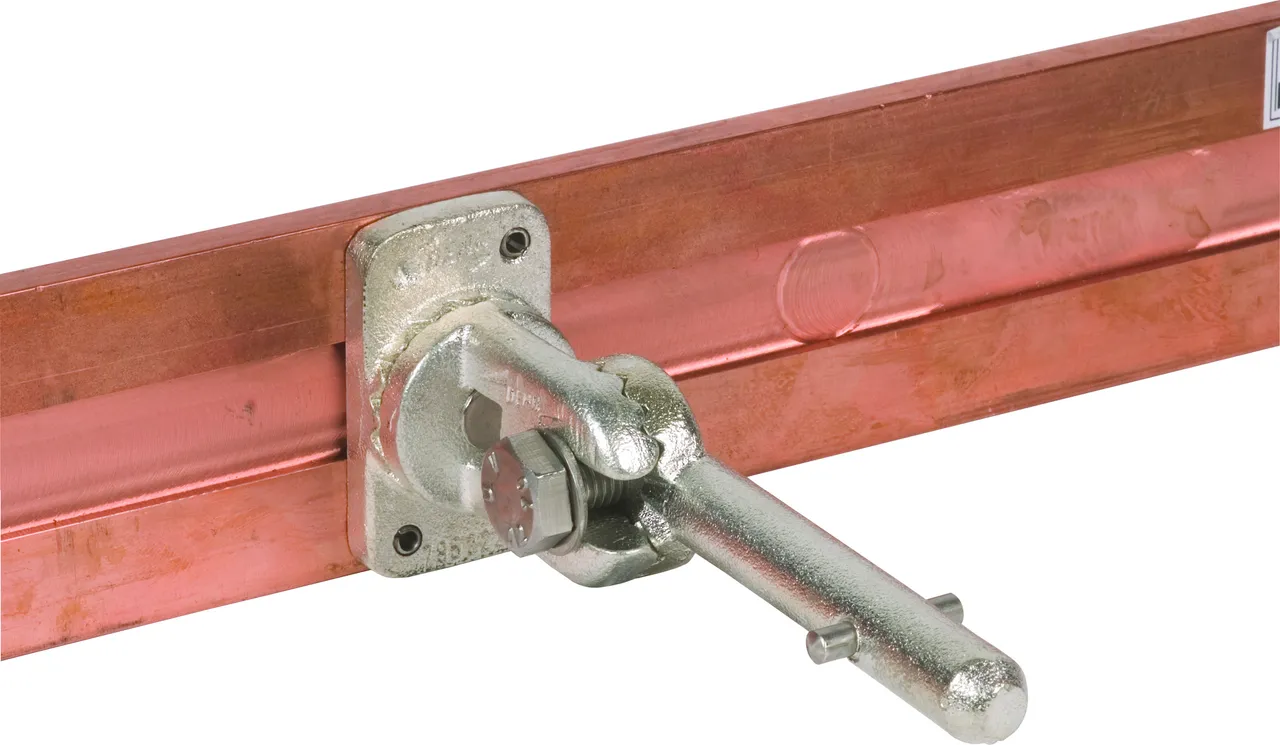

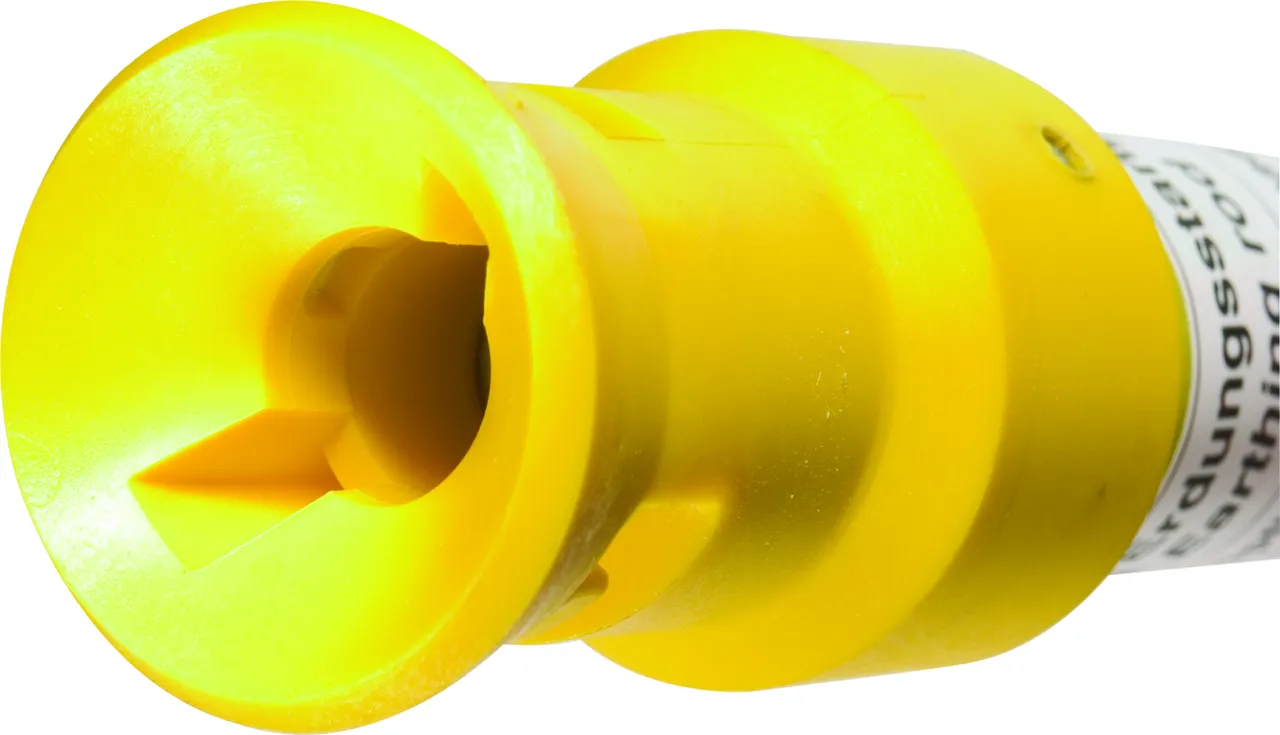

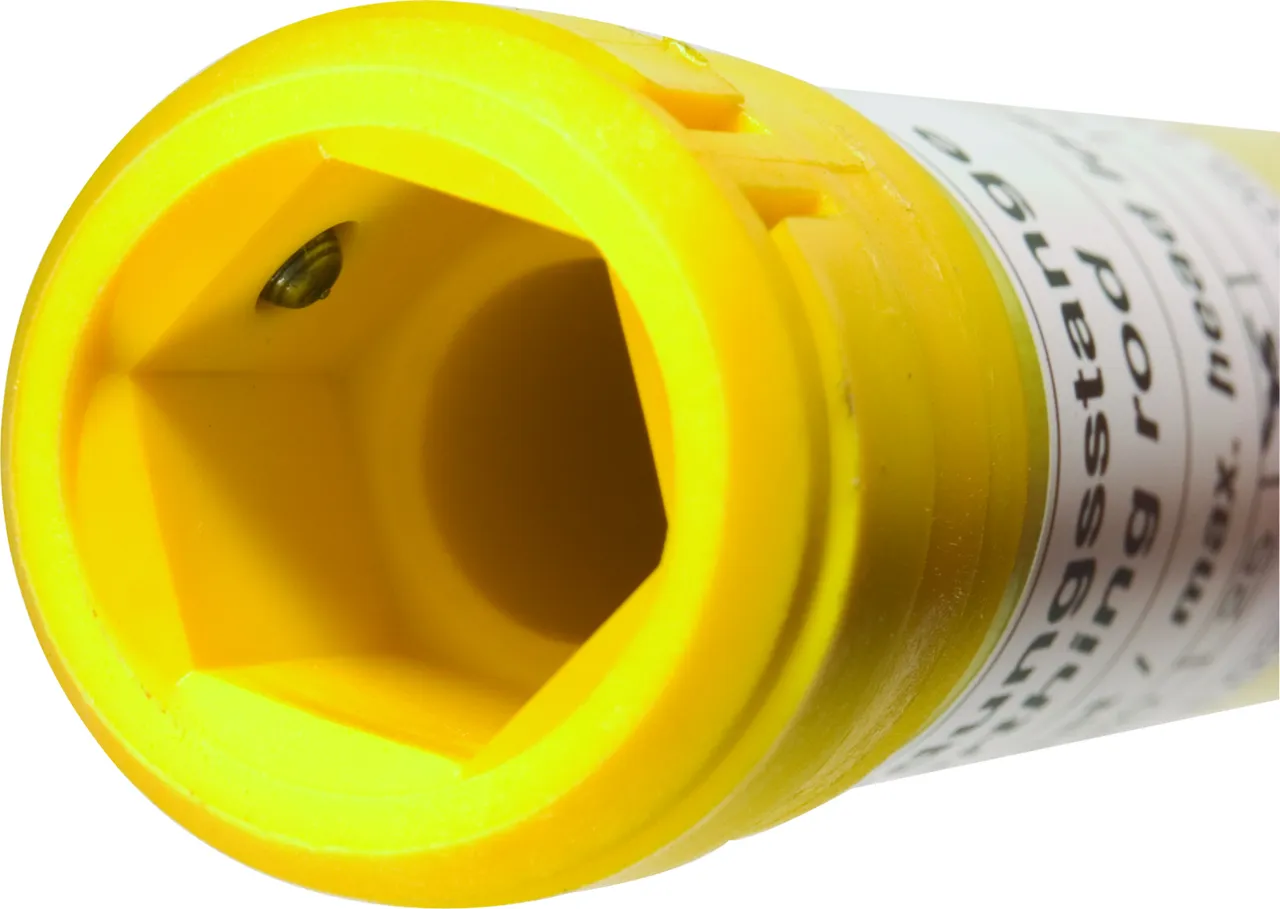

- Manejo con pértigas de puesta a tierra, versión con husillo hexagonal o husillo con pasador
- Otras longitudes de barras o cables de tierra pueden seleccionarse online a través del configurador EaS
Detalles
:quality(98)/www.dehn.es/store/f/40565016/HDVORSCHAU/795038_2.jpg)
:quality(98)/www.dehn.es/store/f/40565016/HDVORSCHAU/795038_2.jpg)
:quality(98)/www.dehn.es/store/f/40565017/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.es/store/f/40565017/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.dehn.es/store/f/40565018/HDVORSCHAU/795041_2.jpg)
:quality(98)/www.dehn.es/store/f/40565018/HDVORSCHAU/795041_2.jpg)
:quality(98)/www.dehn.es/store/f/40565019/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.es/store/f/40565019/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.dehn.es/store/f/40565020/HDVORSCHAU/795040az1_ES.jpg)
:quality(98)/www.dehn.es/store/f/40565020/HDVORSCHAU/795040az1_ES.jpg)

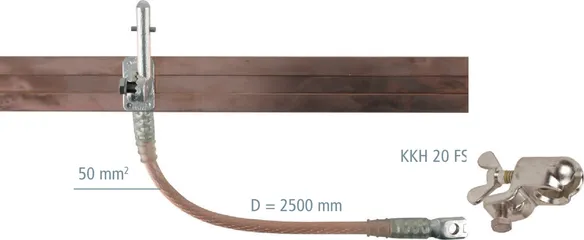

N.º art. VL2FG28 KS SQ C NS VL2FG28
GTIN 4013364450820, N.º de arancel aduanero (EU): 85359000, Peso bruto: 6.18 kg, Empaquetado: 1.00 unidad(es)
:quality(98)/www.dehn.es/store/f/40565024/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565024/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565025/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.es/store/f/40565025/HDVORSCHAU/795138az.jpg)

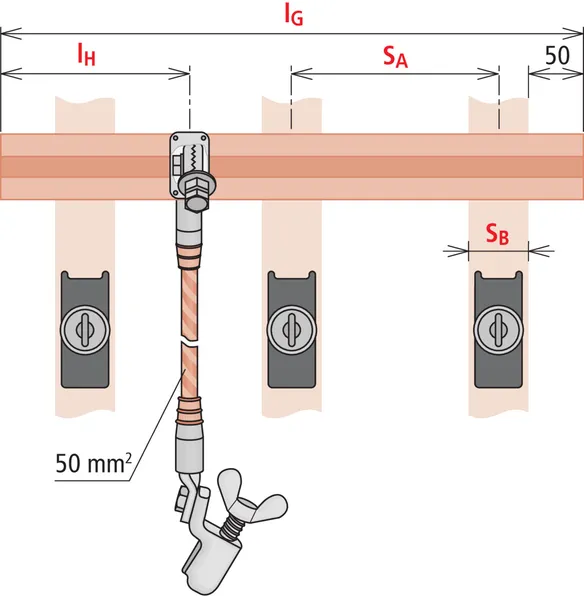

Datos técnicos
| Aplicación | BT |
| Equipo de enganche | SQ |
| Posición del equipo de enganche (IH ) | 175 mm |
| Longitud total (IG ) | 500 mm |
| Distancia de las varillas (SA ) | 150 mm |
| Corriente máx. de cortocircuito Ik 0,5 s | 130 kA |
| Corriente máx. de cortocircuito Ik 1 s | 90 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. | |
N.º art. VHNEFQE KS SK C NS VHNEFQE
GTIN 4013364450837, N.º de arancel aduanero (EU): 85359000, Peso bruto: 6.14 kg, Empaquetado: 1.00 unidad(es)
:quality(98)/www.dehn.es/store/f/40565041/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565041/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565042/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.es/store/f/40565042/HDVORSCHAU/795138az.jpg)
Datos técnicos
| Aplicación | BT |
| Equipo de enganche | SK |
| Posición del equipo de enganche (IH ) | 175 mm |
| Longitud total (IG ) | 500 mm |
| Distancia de las varillas (SA ) | 150 mm |
| Corriente máx. de cortocircuito Ik 0,5 s | 130 kA |
| Corriente máx. de cortocircuito Ik 1 s | 90 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. | |
N.º art. VV7M6CQ KSX SQ C MS VV7M6CQ
GTIN 4013364461963, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)
:quality(98)/www.dehn.es/store/f/40565044/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565044/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565045/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.es/store/f/40565045/HDVORSCHAU/795138az.jpg)
Datos técnicos
| Aplicación | MT |
| Equipo de enganche | SQ |
| Posición del equipo de enganche (IH ) | 525 mm |
| Longitud total (IG ) | 1500 mm |
| Distancia de las varillas (SA ) | 450 mm |
| Corriente máx. de cortocircuito Ik 0,5 s | 80 kA |
| Corriente máx. de cortocircuito Ik 1 s | 80 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. | |
N.º art. V5DHK24 KSX SK C MS V5DHK24
GTIN 4013364461970, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)
:quality(98)/www.dehn.es/store/f/40565047/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565047/HDVORSCHAU/795138mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565048/HDVORSCHAU/795138az.jpg)
:quality(98)/www.dehn.es/store/f/40565048/HDVORSCHAU/795138az.jpg)
Datos técnicos
| Aplicación | MT |
| Equipo de enganche | SK |
| Posición del equipo de enganche (IH ) | 525 mm |
| Longitud total (IG ) | 1500 mm |
| Distancia de las varillas (SA ) | 450 mm |
| Corriente máx. de cortocircuito Ik 0,5 s | 80 kA |
| Corriente máx. de cortocircuito Ik 1 s | 80 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. | |

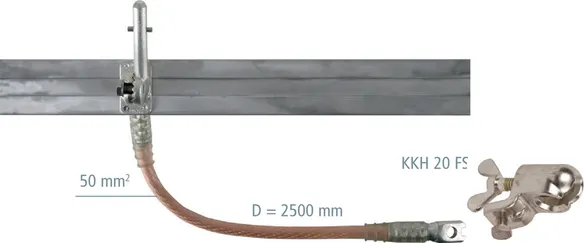

N.º art. VNRLBXU KS SQ A NS VNRLBXU
GTIN 4013364450868, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)
:quality(98)/www.dehn.es/store/f/40565052/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565052/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565053/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.es/store/f/40565053/HDVORSCHAU/795142az.jpg)

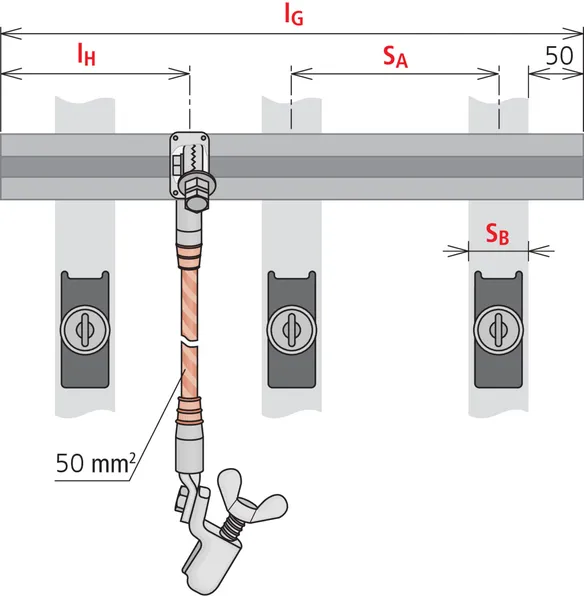

Datos técnicos
| Aplicación | BT |
| Equipo de enganche | SQ |
| Posición del equipo de enganche (IH ) | 175 mm |
| Longitud total (IG ) | 500 mm |
| Distancia de las varillas (SA ) | 150 mm |
| Corriente máx. de cortocircuito Ik 0,5 s | 90 kA |
| Corriente máx. de cortocircuito Ik 1 s | 64 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS. |
|
N.º art. VP33XYL KS SK A NS VP33XYL
GTIN 4013364450875, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)
:quality(98)/www.dehn.es/store/f/40565055/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565055/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565056/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.es/store/f/40565056/HDVORSCHAU/795142az.jpg)
Datos técnicos
| Aplicación | BT |
| Equipo de enganche | SK |
| Posición del equipo de enganche (IH ) | 175 mm |
| Longitud total (IG ) | 500 mm |
| Distancia de las varillas (SA ) | 150 mm |
| Corriente máx. de cortocircuito Ik 0,5 s | 90 kA |
| Corriente máx. de cortocircuito Ik 1 s | 64 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS. |
|
N.º art. VSJ3Y6N KSX SQ A MS VSJ3Y6N
GTIN 4013364461994, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)
:quality(98)/www.dehn.es/store/f/40565058/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565058/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565059/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.es/store/f/40565059/HDVORSCHAU/795142az.jpg)
Datos técnicos
| Aplicación | MT |
| Equipo de enganche | SQ |
| Posición del equipo de enganche (IH ) | 675 mm |
| Longitud total (IG ) | 1500 mm |
| Distancia de las varillas (SA ) | 450 mm |
| Corriente máx. de cortocircuito Ik 0,5 s | 60 kA |
| Corriente máx. de cortocircuito Ik 1 s | 60 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS. |
|
N.º art. VANH53Y KSX SK A MS VANH53Y
GTIN 4013364461987, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)
:quality(98)/www.dehn.es/store/f/40565061/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565061/HDVORSCHAU/795148mb_D.jpg)
:quality(98)/www.dehn.es/store/f/40565062/HDVORSCHAU/795142az.jpg)
:quality(98)/www.dehn.es/store/f/40565062/HDVORSCHAU/795142az.jpg)
Datos técnicos
| Aplicación | MT |
| Equipo de enganche | SK |
| Posición del equipo de enganche (IH ) | 675 mm |
| Longitud total (IG ) | 1500 mm |
| Distancia de las varillas (SA ) | 450 mm |
| Corriente máx. de cortocircuito Ik 0,5 s | 60 kA |
| Corriente máx. de cortocircuito Ik 1 s | 60 kA |
| Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS. |
|
