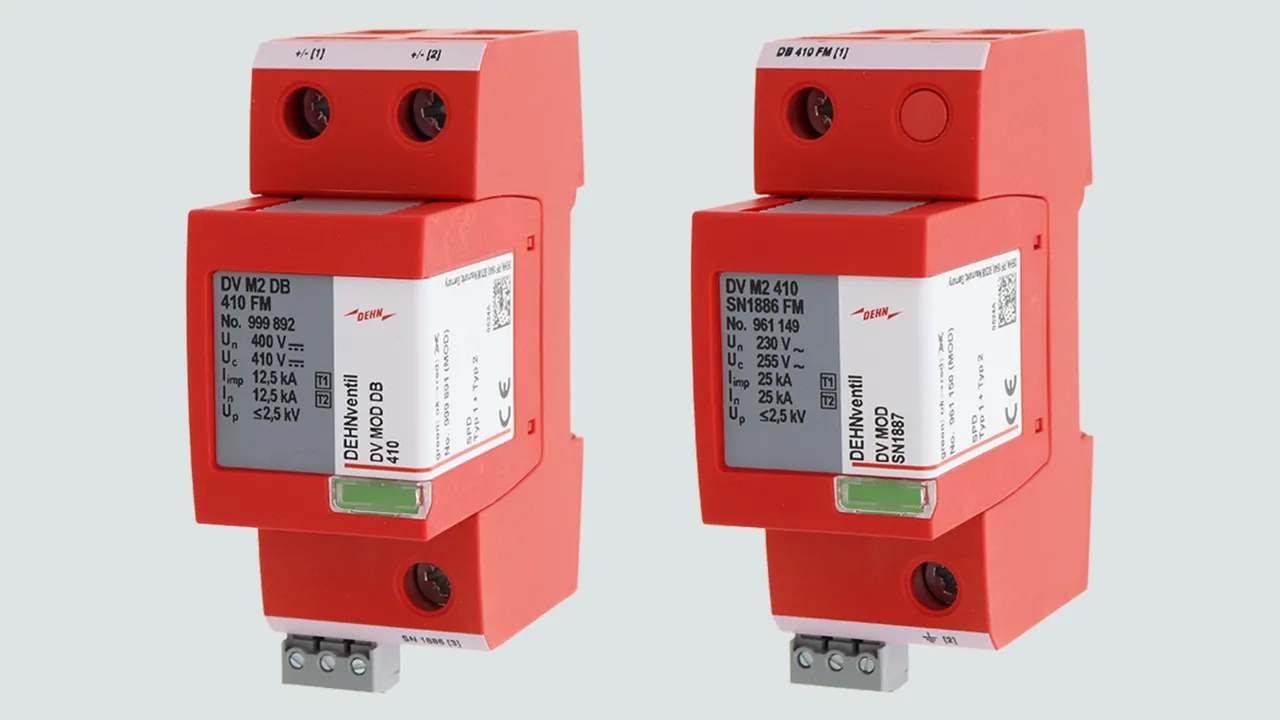

DEHNventil modular SN

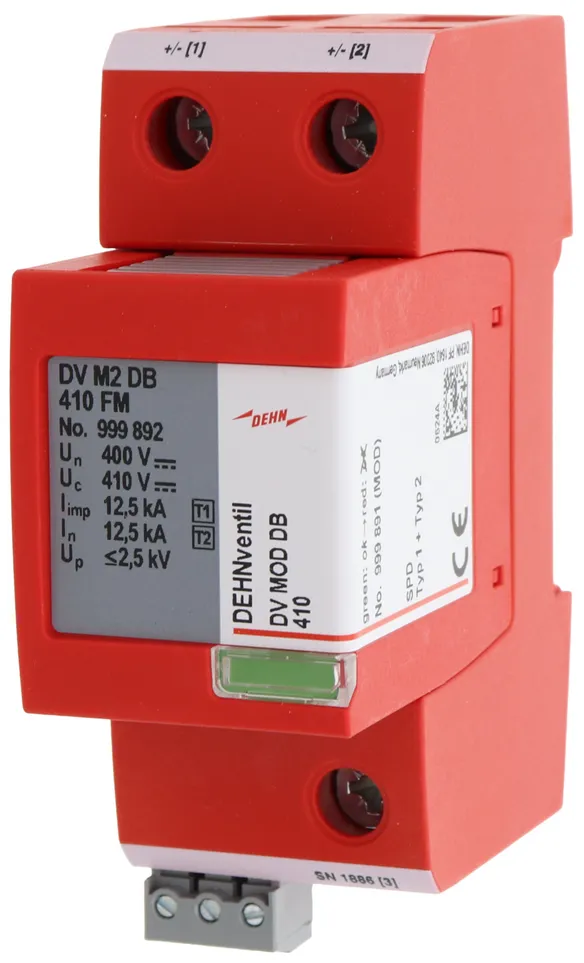

DEHNventil M2 DB 410 FM

Descargador combinado modular para sistemas de 400 V DC que puede utilizarse en combinación con el descargador de interferencias DV M2 410 SN1886 FM (ref. 961 149).

1 Producto

N.º art. 999892 DV M2 DB 410 FM

GTIN 4013364521353, N.º de arancel aduanero (EU): 85363090, Peso bruto: 314.27 g, Empaquetado: 1.00 unidad(es)

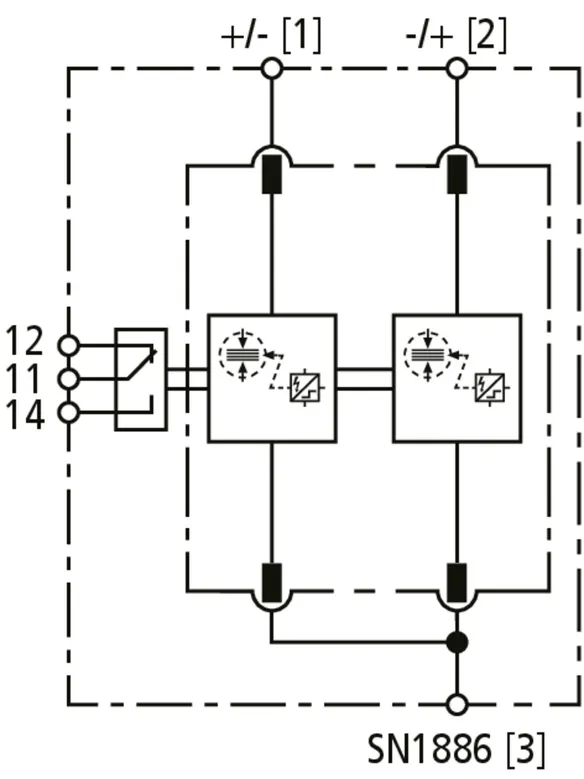

Figuras

Más información

Producto DEHN
Tipo: DV M2 DB 410 FM
art. no.: 999892
o equivalente

Datos técnicos

DPS según CDV IEC 61643-41	Tipo 1 + Tipo 2
Máxima tensión permisible de servicio DC (U_C )	410 V
Corriente de choque de rayo (10/350 µs) [DC+ --> DC-]. (I_imp )	12,5 kA
Umbral de protección [DC+ --> DC-] (U_P )	≤ 2,5 kV
Fusible previo máximo hasta I_K = 4 kA	160 A gG
Contactos FM / forma de contacto	Sí / contacto conmutado

VA-Tabelle
DPS según CDV IEC 61643-41	Tipo 1 + Tipo 2
Tensión nominal DC (U_N )	400 V
Máxima tensión permisible de servicio DC (U_C )	410 V
Corriente de choque de rayo (10/350 µs) [DC+ --> DC-]. (I_imp )	12,5 kA
Corriente nominal de descarga (8/20 µs) [DC+ --> DC-]. (I_n )	12,5 kA
Umbral de protección [DC+ --> DC-] (U_P )	≤ 2,5 kV
Capacidad de apagado de corriente consecutiva (I_fi )	4 kA_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 4 kA_eff(prosp.)
Resistencia al cortocircuito (I_SCCR )	4 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo hasta I_K = 4 kA	160 A gG
Tensión TOV (U_T) – Característica	808 V / 120 min - soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	6 mm²rígido / multifilamento
Sección de conexión (máx.)	35 mm²flexible / 25 mm²multifilamento
Montaje en	Carril DIN de 35 mm según EN 60715
Lugar de instalación	Espacio interior
Clase de protección	IP 20
Medidas de montaje	2 Módulo, DIN 43880
Contactos FM / forma de contacto	Sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento
DV M2 SN1886 FM en combinación con DV M2 DB 410 FM
Sin respuesta del circuito hasta 400 V DC + 250 V CA (influencia permanente, según directiva 819.0804)	Sí
Sin respuesta del circuito hasta 1500 V CA (interferencia temporal, según directiva 819.0804)	Sí
Tensión de choque de respuesta de dimensionamiento de acuerdo con IEC 62561-3 (U_imp )	<3 kV
Interferencias por rayos a 750 V DC 4 kA (I_SCCR )	1,5 kA (10/350 µs)
Corriente de choque de rayo total de acuerdo con IEC 61643-41 [DC+, DC- -->PE] (I_total )	25 kA

Se ha añadido el artículo 999892 a favoritos.

Ir a favoritos

El artículo 999892 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

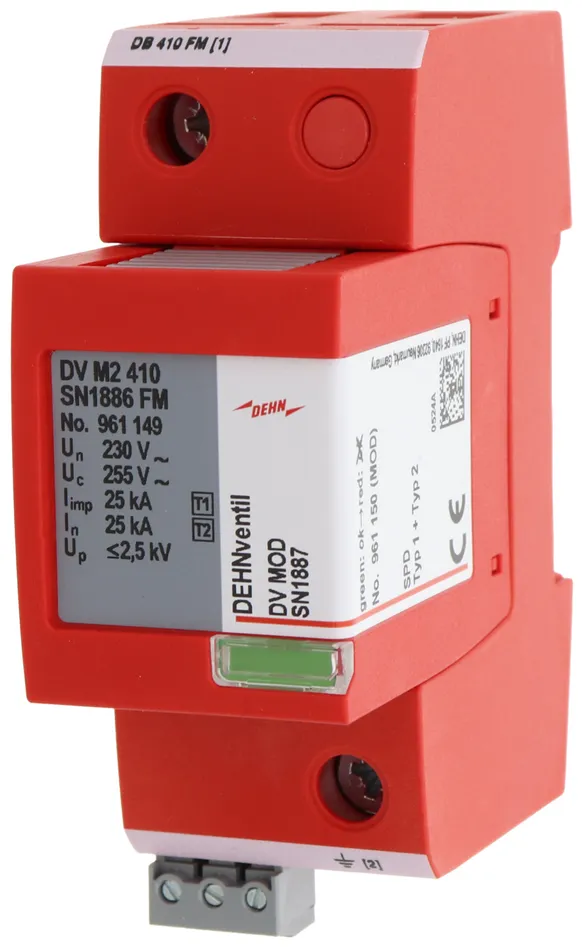

DEHNventil M2 410 SN1886 FM

Descargador unipolar coordinado de corriente de rayo.

1 Producto

N.º art. 961149 DV M2 410 SN1886 FM

GTIN 4013364521377, N.º de arancel aduanero (EU): 85363090, Peso bruto: 290.00 g, Empaquetado: 1.00 unidad(es)

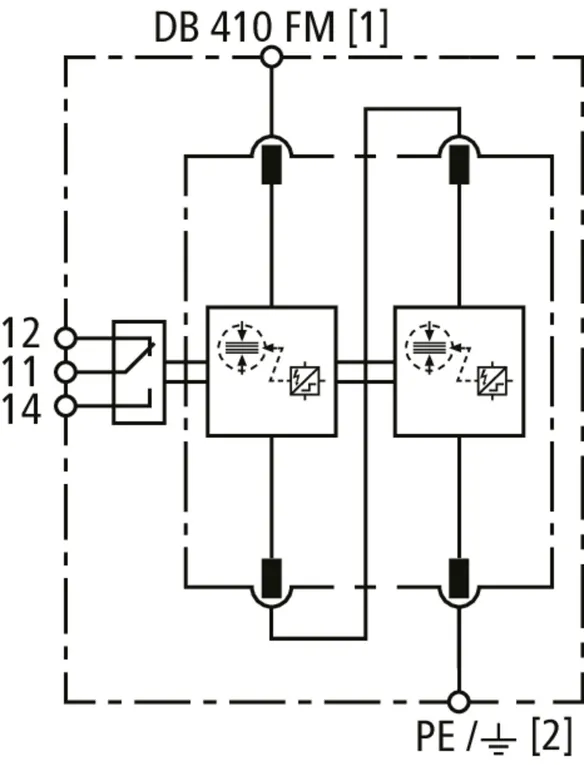

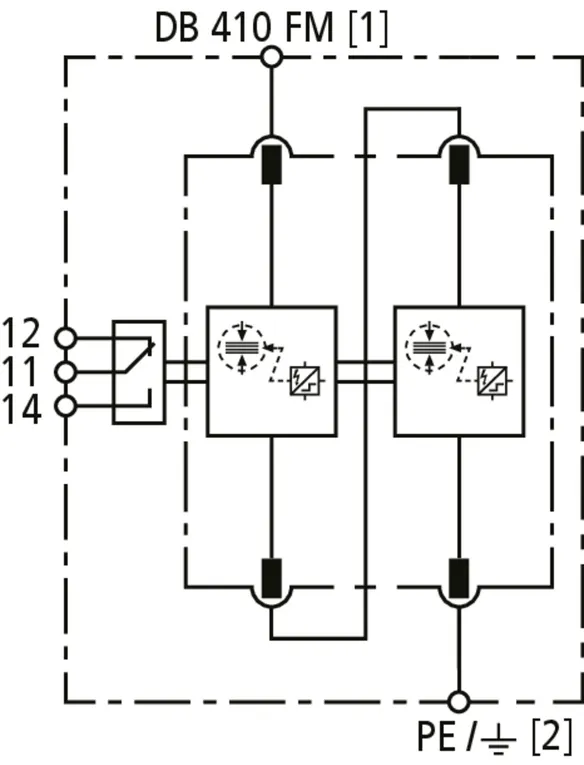

Figuras

Más información

Producto DEHN
Tipo: DV M2 410 SN1886 FM
art. no.: 961149
o equivalente

Datos técnicos

DPS según IEC 61643-11	Tipo 1 + Tipo 2
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de choque de rayo (10/350 µs) (I_imp )	25 kA
Umbral de protección (U_P )	≤ 2,5 kV
Fusible previo máximo hasta I_K = 4 kA	160 A gG
Contactos FM / forma de contacto	Sí / contacto conmutado

VA-Tabelle
DPS según IEC 61643-11	Tipo 1 + Tipo 2
Tensión nominal AC (U_N )	230 V
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de choque de rayo (10/350 µs) (I_imp )	25 kA
Corriente nominal de descarga (8/20 µs) (I_n )	25 kA
Umbral de protección (U_P )	≤ 2,5 kV
Capacidad de apagado de corriente consecutiva (I_fi )	4 kA_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 4 kA_eff(prosp.)
Resistencia al cortocircuito (I_SCCR )	4 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo hasta I_K = 4 kA	160 A gG
Tensión TOV (U_T) – Característica	440 V / 120 min - soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	6 mm²rígido / multifilamento
Sección de conexión (máx.)	35 mm²flexible / 25 mm²multifilamento
Montaje en	Carril DIN de 35 mm según EN 60715
Lugar de instalación	Espacio interior
Clase de protección	IP 20
Medidas de montaje	2 Módulo, DIN 43880
Contactos FM / forma de contacto	Sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / multifilamento
DV M2 SN1886 FM en combinación con DV M2 DB 410 FM
Sin respuesta del circuito hasta 400 V DC + 250 V CA (influencia permanente, según directiva 819.0804)	Sí
Sin respuesta del circuito hasta 1500 V CA (interferencia temporal, según directiva 819.0804)	Sí
Tensión de choque de respuesta de dimensionamiento de acuerdo con IEC 62561-3 (U_imp )	<3 kV
Interferencias por rayos a 750 V DC 4 kA (I_SCCR )	1,5 kA (10/350 µs)
Corriente de choque de rayo total de acuerdo con IEC 61643-41 [DC+, DC- -->PE] (I_total )	25 kA

Se ha añadido el artículo 961149 a favoritos.

Ir a favoritos

El artículo 961149 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Resultados de los productos (0)

Results for content (0)

DEHNventil modular SN

DEHNventil M2 DB 410 FM

N.º art. 999892 DV M2 DB 410 FM

Se ha añadido el artículo 999892 a favoritos.

El artículo 999892 ha sido añadido a la cesta de compra.

DEHNventil M2 410 SN1886 FM

N.º art. 961149 DV M2 410 SN1886 FM

Se ha añadido el artículo 961149 a favoritos.

El artículo 961149 ha sido añadido a la cesta de compra.

DEHNventil modular SN

DEHNventil M2 DB 410 FM

N.º art. 999892 DV M2 DB 410 FM

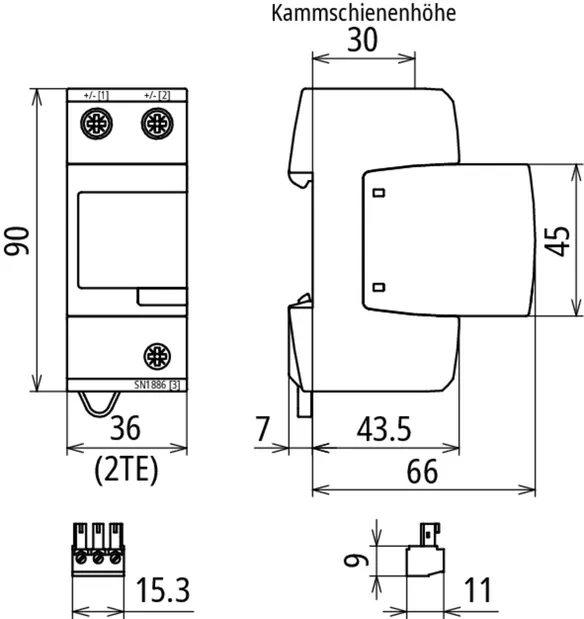

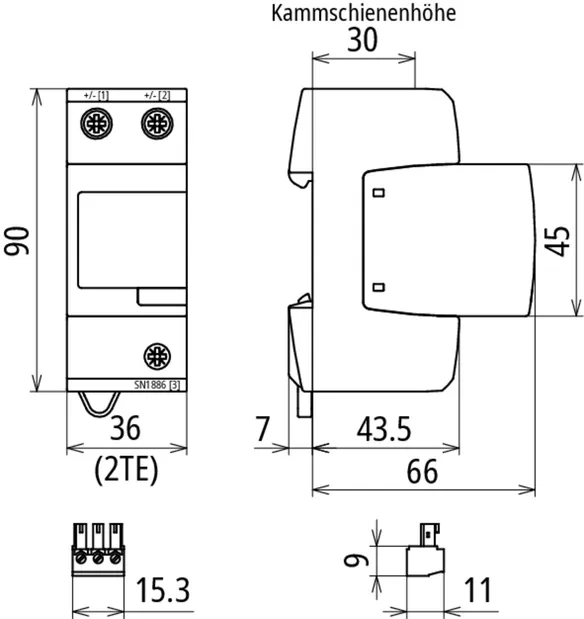

Debe estar registrado para descargar 999892m_D.dxf.

Se ha añadido el artículo 999892 a favoritos.

El artículo 999892 ha sido añadido a la cesta de compra.

DEHNventil M2 410 SN1886 FM

N.º art. 961149 DV M2 410 SN1886 FM

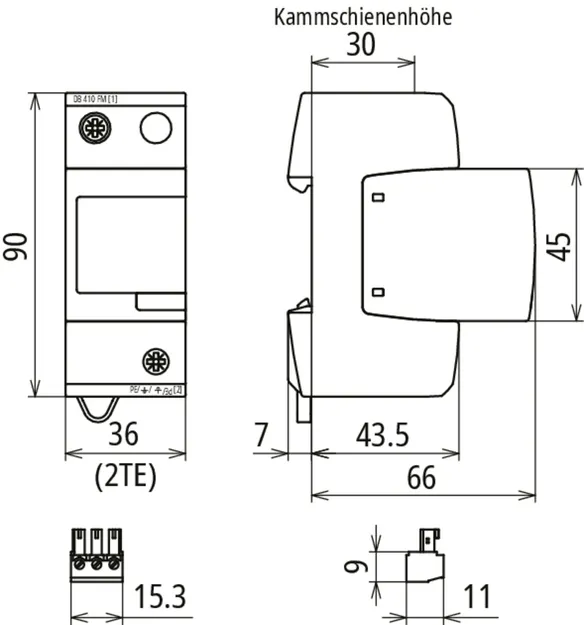

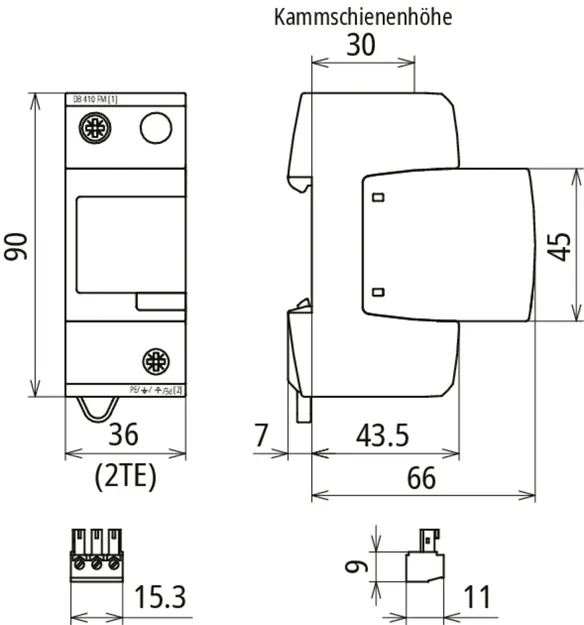

Debe estar registrado para descargar 961149m_D.dxf.
