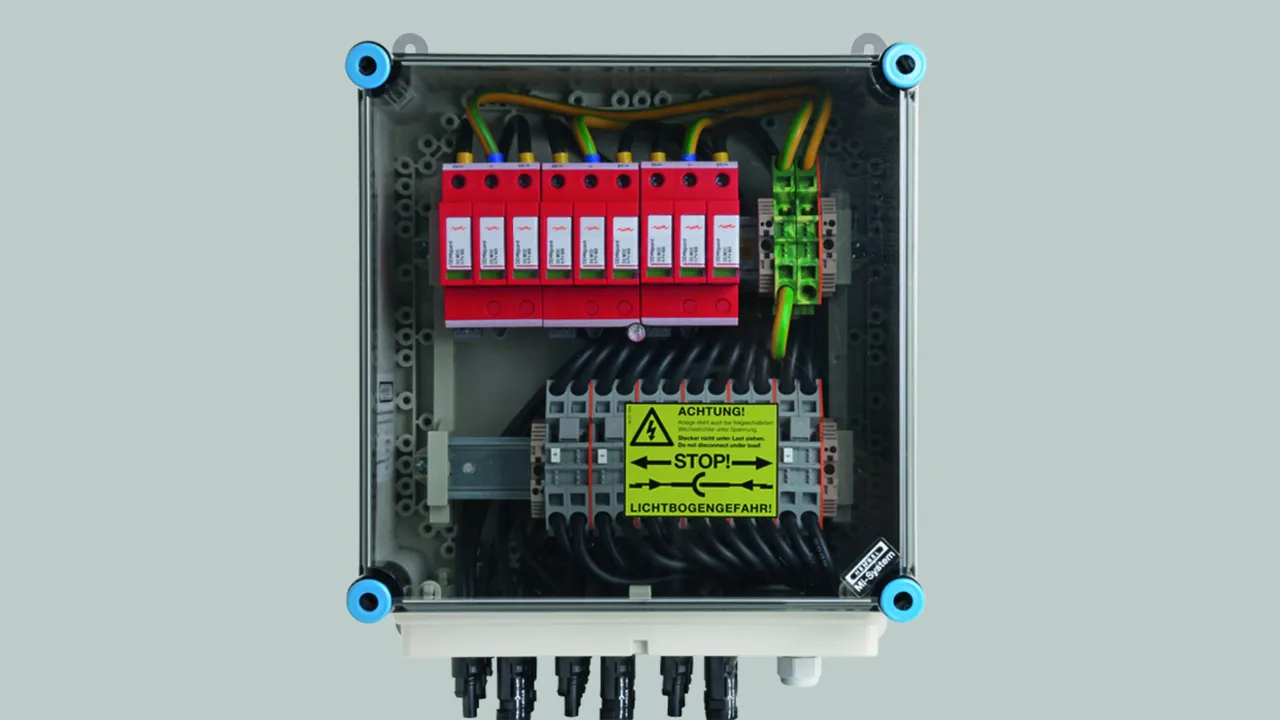

DEHNguard YPV ... FM

Unité complète précâblée pour systèmes photovoltaïques, comprenant une embase et des modules de protection enfichables
Circuit Y résistant aux erreurs avec trois varistances hautes performances qui permet d’éviter les dommages de la protection contre les surtensions par défauts d’isolation dans le circuit générateur
Testé selon la norme EN 61643-31
Haute fiabilité de la surveillance en raison du système « Thermo-Dynamic-Control »
Indication de défaut grâce à un voyant rouge dans la fenêtre
Utilisation conformément à la norme IEC 60364-7-712 « Installations d’énergie solaire photovoltaïque »

DEHNguard MP YPV ... FM

Parafoudre modulaire et multipolaire pour les systèmes photovoltaïques avec contact de télésignalisation pour le dispositif de surveillance (contact inverseur sans potentiel).

2 Productos

N.º art. 942565 DG MP YPV 1200 FM

GTIN 4013364495685, N.º de arancel aduanero (EU): 85363030, Peso bruto: 355.99 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Parafoudre DEHNguard MP YPV 1200 FM
Parafoudre multipolaire, modulaire, enfichable pour installations photovoltaïques
avec borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série adapté
jusqu’à 1170 V DC, largeur 3 modules standard
Indication de défaut
avec contact de télésignalisation
Type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <= 1170 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA

produit : DEHN
Type: DG MP YPV 1200 FM
Référence: 942565
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1170 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Contacts de télésignalisation/Type de contact	inverseur

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1170 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal DC (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm2 rigide/brins souples

Se ha añadido el artículo 942565 a favoritos.

Ir a favoritos

El artículo 942565 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942567 DG MP YPV 1500 FM

GTIN 4013364495678, N.º de arancel aduanero (EU): 85363030, Peso bruto: 387.05 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Parafoudre DEHNguard MP YPV 1500 FM
Parafoudre multipolaire, modulaire, enfichable pour installations photovoltaïques
avec borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série adapté
jusqu’à 1500 V DC, largeur 3 modules standard
Indication de défaut
avec contact de télésignalisation
Type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <= 1500 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 5 kV
Résistance aux courts-circuits Iscpv : 10 kA

produit : DEHN
Type: DG MP YPV 1500 FM
Référence: 942567
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1500 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 5 kV
Contacts de télésignalisation/Type de contact	inverseur

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1500 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 5 kV
Courant nominal DC (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm2 rigide/brins souples

Se ha añadido el artículo 942567 a favoritos.

Ir a favoritos

El artículo 942567 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard M YPV ... FM

Parafoudre modulaire et multipôlaires pour les systèmes photovoltaïques avec contact de signalisation pour le dispositif de surveillance (contact inverseur)

2 Productos

N.º art. 952565 DG M YPV 1200 FM

GTIN 4013364327719, N.º de arancel aduanero (EU): 85354000, Peso bruto: 382.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Parafoudre DEHNguard M YPV 1200 FM
Parafoudre photovoltaïque multipolaire, modulaire, enfichable
jusqu’à 1170 V DC, largeur 3 modules standard
Indication de défaut
Type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <= 1170 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA

produit : DEHN
Type: DG M YPV 1200 FM
Référence: 952565
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1170 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Certifications	UL, KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1170 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	UL, KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
- Utilisation dans les systèmes de stockage de batterie DC jusqu'à ISCCR	≤ 100 kA (t ≤ 5,83 ms)
- Fusible de déconnexion DC	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Fusible pour systèmes de stockage sur batterie DC jusqu’à I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
UL Standard	5^th edition

Se ha añadido el artículo 952565 a favoritos.

Ir a favoritos

El artículo 952565 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952567 DG M YPV 1500 FM

GTIN 4013364327726, N.º de arancel aduanero (EU): 85354000, Peso bruto: 411.20 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Parafoudre DEHNguard M YPV 1500
Parafoudre photovoltaïque multipolaire, modulaire, enfichable
jusqu’à 1500 V DC, largeur 3 modules standard
Indication de défaut
Avec contact de télésignalisation
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <= 1500 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 5 kV
Résistance aux courts-circuits Iscpv : 10 kA

produit : DEHN
Type: DG M YPV 1500 FM
Référence: 952567
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1500 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 5 kV
Certifications	UL, KEMA
Contacts de télésignalisation/Type de contact	inverseur

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1500 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm2 rigide/brins souples
Section de raccordement (max.)	35 mm2 multi-brins/25 mm2 brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	UL, KEMA
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm2 rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
- Utilisation dans les systèmes de stockage de batterie DC jusqu'à ISCCR	≤ 100 kA (t ≤ 5,83 ms)
- Fusible de déconnexion DC	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Fusible pour systèmes de stockage sur batterie DC jusqu’à I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
Certification	UL
UL Standard	UL 1449 5^th edition
UL File Number	E319777

Se ha añadido el artículo 952567 a favoritos.

Ir a favoritos

El artículo 952567 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Resultados de los productos (0)

Results for content (0)

DEHNguard YPV ... FM

DEHNguard MP YPV ... FM

N.º art. 942565 DG MP YPV 1200 FM

Se ha añadido el artículo 942565 a favoritos.

El artículo 942565 ha sido añadido a la cesta de compra.

N.º art. 942567 DG MP YPV 1500 FM

Se ha añadido el artículo 942567 a favoritos.

El artículo 942567 ha sido añadido a la cesta de compra.

DEHNguard M YPV ... FM

N.º art. 952565 DG M YPV 1200 FM

Se ha añadido el artículo 952565 a favoritos.

El artículo 952565 ha sido añadido a la cesta de compra.

N.º art. 952567 DG M YPV 1500 FM

Se ha añadido el artículo 952567 a favoritos.

El artículo 952567 ha sido añadido a la cesta de compra.

DEHNguard YPV ... FM

DEHNguard MP YPV ... FM

N.º art. 942565 DG MP YPV 1200 FM

Debe estar registrado para descargar 942XXX_DG_MP_YPV_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_YPV_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_YPV_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_YPV_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942565 a favoritos.

El artículo 942565 ha sido añadido a la cesta de compra.

N.º art. 942567 DG MP YPV 1500 FM

Debe estar registrado para descargar 942XXX_DG_MP_YPV_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_YPV_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_YPV_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_YPV_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942567 a favoritos.

El artículo 942567 ha sido añadido a la cesta de compra.

DEHNguard M YPV ... FM

N.º art. 952565 DG M YPV 1200 FM

Se ha añadido el artículo 952565 a favoritos.

El artículo 952565 ha sido añadido a la cesta de compra.

N.º art. 952567 DG M YPV 1500 FM

Debe estar registrado para descargar 952305.stp.

Debe estar registrado para descargar 952305.igs.

Debe estar registrado para descargar 952305.jt.

Debe estar registrado para descargar 952305.dwg.

Debe estar registrado para descargar 952305m_E.dxf.

Debe estar registrado para descargar DEHN.952567.wspak.

Debe estar registrado para descargar DEHN.952567.edz.

Se ha añadido el artículo 952567 a favoritos.

El artículo 952567 ha sido añadido a la cesta de compra.
