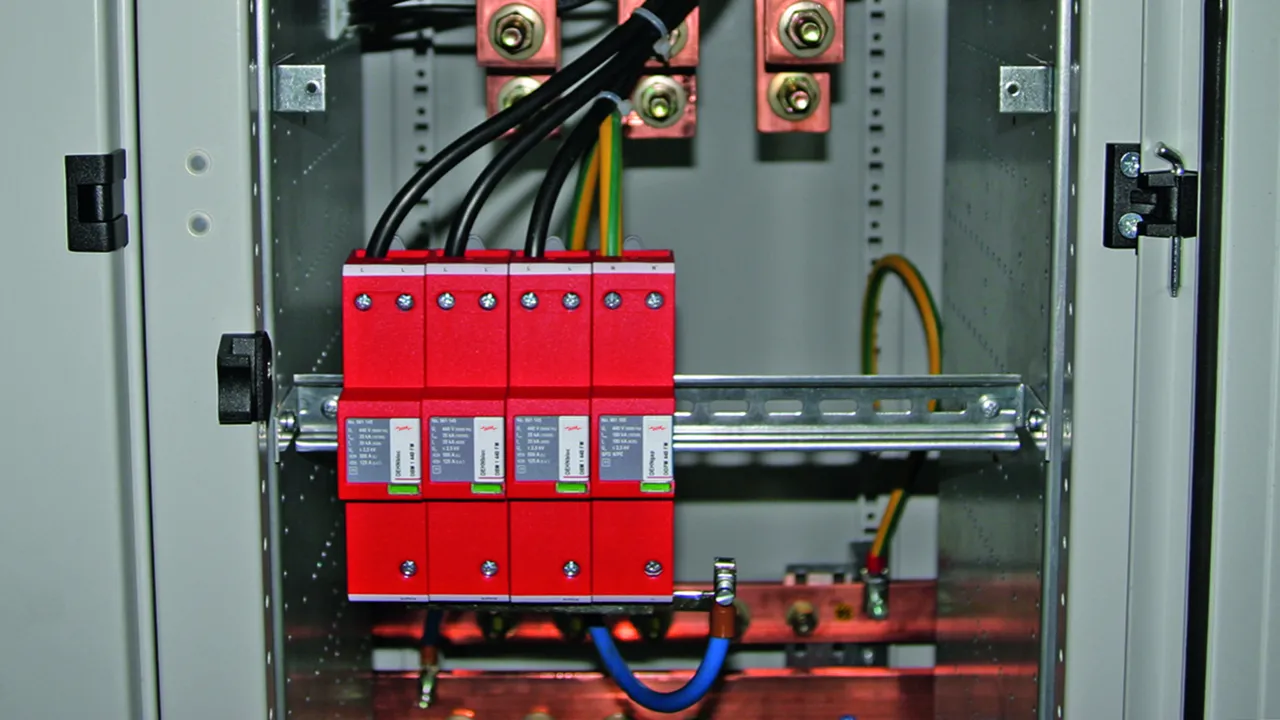

DEHNbloc Maxi 440 / 760

Parafoudre à base d'éclateurs à air
Éclateur à air encapsulé sans soufflage d'arc
Continuité de service accrue des installations grâce à la technologie de limitation du courant de suite « RADAX-Flow »
Directement coordonné avec les parafoudres DEHNguard sans nécessiter de longueur de câble ou d'inductance supplémentaire
Indication optique de fonctionnement/de défaut grâce à un voyant mécanique vert/rouge

Detalles

DEHNbloc Maxi 1 440 (FM)

Parafoudre coordonné unipolaire pour les systèmes 400 / 690 V ; type FM avec contact sec de télésignalisation.

2 Productos

N.º art. 961140 DBM 1 440

GTIN 4013364116269, N.º de arancel aduanero (EU): 85363090, Peso bruto: 592.00 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DBM 1 440
Référence: 961140
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	440 V
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 5 s)	250 A gG
Certifications	UL, CSA

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension nominale AC (U_N )	400 V
Tension max. de régime permanent AC (U_C )	440 V
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Énergie spécifique (W/R)	306,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	35 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 5 s)	250 A gG
Fusible amont max. (L - L')	125 A gG
Caractéristique de la surtension temporaire (UT)	760 V/120 min. – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N/PEN) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N/PEN) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL, CSA
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution présentant des court-circuits présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation / Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff(ta ≤ 0,2 s)	500 A gG
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff (ta ≤ 5 s)	250 A gG

Se ha añadido el artículo 961140 a favoritos.

Ir a favoritos

El artículo 961140 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 961145 DBM 1 440 FM

GTIN 4013364116276, N.º de arancel aduanero (EU): 85363090, Peso bruto: 601.60 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DBM 1 440 FM
Référence: 961145
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	440 V
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 5 s)	250 A gG
Certifications	UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension nominale AC (U_N )	400 V
Tension max. de régime permanent AC (U_C )	440 V
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Énergie spécifique (W/R)	306,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	35 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 5 s)	250 A gG
Fusible amont max. (L - L')	125 A gG
Caractéristique de la surtension temporaire (UT)	760 V/120 min. – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N/PEN) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N/PEN) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution présentant des court-circuits présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation / Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff(ta ≤ 0,2 s)	500 A gG
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff (ta ≤ 5 s)	250 A gG

Se ha añadido el artículo 961145 a favoritos.

Ir a favoritos

El artículo 961145 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNbloc Maxi 1 760 FM

Parafoudre coordonné unipolaire pour les systèmes 690 V ; type FM avec contact sec de télésignalisation.

1 Producto

N.º art. 961175 DBM 1 760 FM

GTIN 4013364116283, N.º de arancel aduanero (EU): 85363090, Peso bruto: 589.80 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DBM 1 760 FM
Référence: 961175
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	760 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Fusible amont max. (L) jusqu'à I_K = 25 kA_eff(t_a ≤ 5 s)	250 A gG
Certifications	UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension nominale AC (U_N )	690 V
Tension max. de régime permanent AC (U_C )	760 V
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 25 kA_eff(t_a ≤ 5 s)	250 A gG
Fusible amont max. (L) avec I_K = 25 kA_eff	100 A gG
Fusible amont max. (L - L')	125 A gG
Caractéristique de la surtension temporaire (UT)	1320 V/120 min. – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', 9) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, 9) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Se ha añadido el artículo 961175 a favoritos.

Ir a favoritos

El artículo 961175 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNbloc Maxi 1 440 SN1885 FM

1 Producto

N.º art. 961148 DBM 1 440 SN1885 FM

GTIN 4013364475953, N.º de arancel aduanero (EU): 85363090, Peso bruto: 601.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DBM 1 440 SN1885 FM
Référence: 961148
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	440 V
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 5 s)	250 A gG
Contacts de télésignalisation/Type de contact	Inverseur

DBM 440 FM SN1885 en combinaison avec BCO ML2 MVG 230
Tension parasite permanente selon Ril 819.0804	250 V
Tension de tenue (selon DIN EN 62561-3) ou tension parasite temporaire selon Ril 819.0804	1500 V_eff
Séparation galvanique contre la terre	Oui / Absence de courant de fuite
Résistance d’isolation	> 1 GOhm à 1000 V DC
Niveau de protection (à I_n = 3 kA) (U_P )	3,25 kV

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension nominale AC (U_N )	400 V
Tension max. de régime permanent AC (U_C )	440 V
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Énergie spécifique (W/R)	306,25 kJ/ohm
Courant nominal de décharge (8/20 µs) (I_n )	35 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 5 s)	250 A gG
Fusible amont max. (L - L')	125 A gG
Caractéristique de la surtension temporaire (UT)	760 V/120 min. – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, L', N/PEN) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N/PEN) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L') (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Non réponse en combinaison avec BCO ML2 MVG 230	jusqu’à 1500 V AC

Se ha añadido el artículo 961148 a favoritos.

Ir a favoritos

El artículo 961148 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNbloc Maxi 440 / 760

Detalles

DEHNbloc Maxi 1 440 (FM)

N.º art. 961140 DBM 1 440

Debe estar registrado para descargar 961140.stp.

Debe estar registrado para descargar 961140.igs.

Debe estar registrado para descargar 961140.jt.

Debe estar registrado para descargar 961140.dwg.

Debe estar registrado para descargar 961140m_E.dxf.

Debe estar registrado para descargar DEHN.961140.wspak.

Debe estar registrado para descargar 961175_eplan.zip.

Se ha añadido el artículo 961140 a favoritos.

El artículo 961140 ha sido añadido a la cesta de compra.

N.º art. 961145 DBM 1 440 FM

Debe estar registrado para descargar 961145.stp.

Debe estar registrado para descargar 961145.igs.

Debe estar registrado para descargar 961145.jt.

Debe estar registrado para descargar 961145.dwg.

Debe estar registrado para descargar 961145m_E.dxf.

Debe estar registrado para descargar DEHN.961145.wspak.

Debe estar registrado para descargar 961175_eplan.zip.

Se ha añadido el artículo 961145 a favoritos.

El artículo 961145 ha sido añadido a la cesta de compra.

DEHNbloc Maxi 1 760 FM

N.º art. 961175 DBM 1 760 FM

Debe estar registrado para descargar 961145.stp.

Debe estar registrado para descargar 961145.igs.

Debe estar registrado para descargar 961145.jt.

Debe estar registrado para descargar 961145.dwg.

Debe estar registrado para descargar 961145m_E.dxf.

Debe estar registrado para descargar DEHN.961175.wspak.

Debe estar registrado para descargar 961175_eplan.zip.

Se ha añadido el artículo 961175 a favoritos.

El artículo 961175 ha sido añadido a la cesta de compra.

DEHNbloc Maxi 1 440 SN1885 FM

N.º art. 961148 DBM 1 440 SN1885 FM

Debe estar registrado para descargar 961145.stp.

Debe estar registrado para descargar 961145.igs.

Debe estar registrado para descargar 961145.jt.

Debe estar registrado para descargar 961145.dwg.

Debe estar registrado para descargar 961145m_E.dxf.

Se ha añadido el artículo 961148 a favoritos.

El artículo 961148 ha sido añadido a la cesta de compra.
