DEHNsafe

Parafoudre type 3 bipolaire pour équipements 230 V

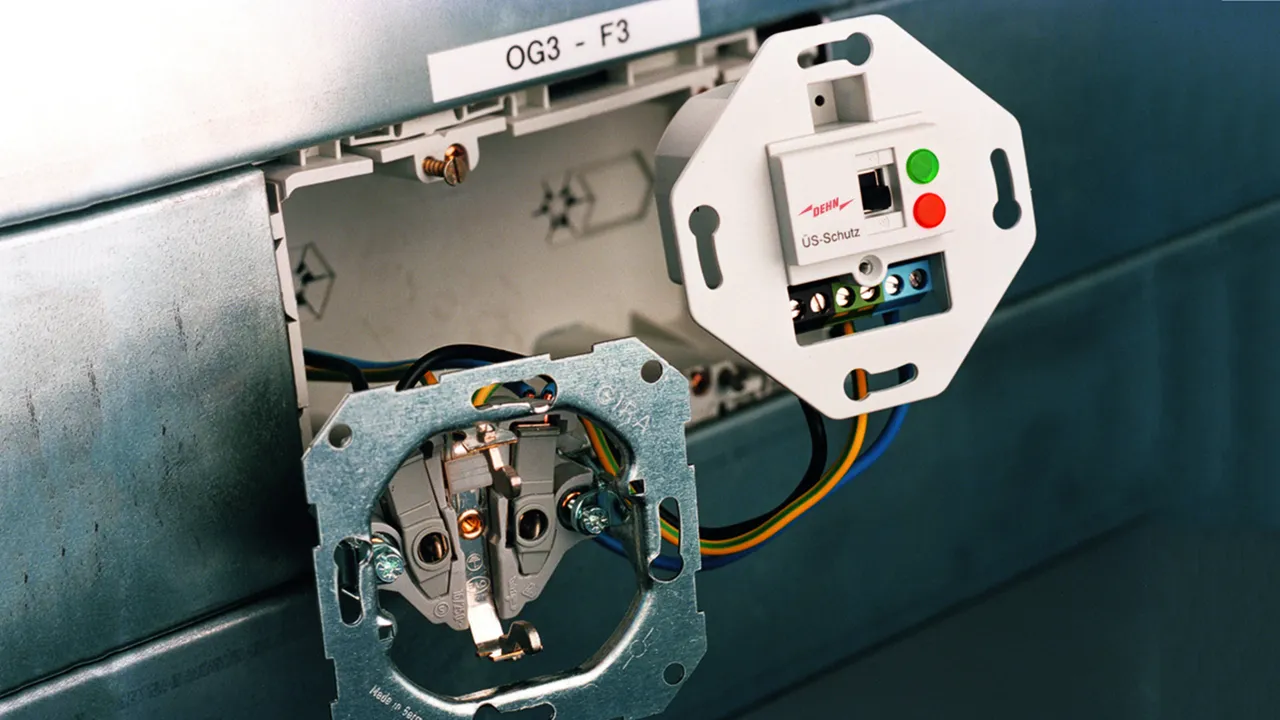

Pour montage dans les boîtes d'encastrement et les goulottes
Sécurité élevée grâce au circuit de protection en étoile anti-méprise
Indication optique multiple de fonctionnement
Fonction acoustique programmable
Bornes de raccordement pour câblage en V
Indépendant du type de prise

Detalles

DEHNsafe

Parafoudre type 3 pour goulottes et boîtes d'encastrement. Pour les systèmes TT et TN 230 V uniphasés.

1 Producto

N.º art. 924370 DSA 230 LA

GTIN 4013364081321, N.º de arancel aduanero (EU): 85363010, Peso bruto: 88.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

produit : DEHN
Type: DSA 230 LA
Référence: 924370
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	B 16 A
Indication de fonctionnement/de défaut	voyant rouge + signal sonore
Indication de fonctionnement	voyant vert

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal AC (I_L )	16 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L+N-PE] (U_{OC total} )	10 kV
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Indication de fonctionnement/de défaut	voyant rouge + signal sonore
Indication de fonctionnement	voyant vert
Nombre de ports	1
Interrupteur	test de fonction/signal sonore éteint
Température d'utilisation (T_U )	-25 °C ... +40 °C
Section de raccordement (min.)	0,5 mm² rigide/multi-brins/brins souples
Section de raccordement (max.)	2,5 mm² rigide/multi-brins/brins souples
Montage sur	goulottes ou boîtes d'encastrement : diamètre 60 mm, profondeur 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur grise, UL 94 V-2
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Couvercle	TAE
