Parafoudre DEHNrapid LSA

Protection adaptable pour 1 à 10 paires pour systèmes LSA de la série 2/10
La barrette de sectionnement LSA intégrée dans le parafoudre permet d'effectuer le sectionnement et le brassage
Système modulaire, la réalisation d’un parafoudre combiné est possible

Detalles

Système modulaire comprenant le chargeur avec les éclateurs à gaz, le châssis de mise à la terre et les modules de protection.

lorem ipsum — Système modulaire comprenant le chargeur avec les éclateurs à gaz, le châssis de mise à la terre et les modules de protection.

Protection combinée contre la foudre pour barrettes de raccordement LSA.

Modules de protection contre les surtensions pour une protection optimale des équipements terminaux.

Parafoudres enfichables sous forme de blocs de protection raccordés par des barrettes de raccordement ou de sectionnement.

Chargeur résistant aux courants de foudre, équipé d’éclateurs à gaz. Indication optique de défaut et fonction « fail-safe » en option.

DRL 10 B

Chargeur DRL 10 paires résistant aux courants de foudre avec éclateurs à gaz tripolaires pour presque toutes les applications, transformable avec des protections antisurtension enfichables DRL en parafoudre combiné. Les contacts de déconnexion intégrés permettent d'effectuer des tests, des mesures et des brassages même si la protection antisurtension est enfichée.

1 Producto

N.º art. 907400 DRL 10 B 180

GTIN 4013364107557, N.º de arancel aduanero (EU): 85363010, Peso bruto: 69.90 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL 10 B 180
Référence: 907400
ou équivalent

Certificados

Datos técnicos

Classe SPD	G
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	≤ 0,005 ohm
Enfichable dans	barrette de sectionnement LSA 2/10

Classe SPD	G
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 450 V
Impédance série par conducteur	≤ 0,005 ohm
Capacité cond-cond (C)	≤ 5 pF
Capacité cond-terre (C)	≤ 5 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Enfichable dans	barrette de sectionnement LSA 2/10
Mise à la terre par	l'étrier de montage
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	gris
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907400 a favoritos.

Ir a favoritos

El artículo 907400 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DRL 10 B FSD

Chargeur DRL 10 paires résistant aux courants de foudre pour presque toutes les applications, transformable avec des protections antisurtension enfichables DRL en parafoudre combiné. Les contacts d'ouverture intégrés permettent d'effectuer des tests, des mesures et des brassages même si la protection anti-surtension est enfichée. Les éclateurs à gaz tripolaires disposent d'une fonction « fail-safe » avec indication optique de défaut.

1 Producto

N.º art. 907401 DRL 10 B 180 FSD

GTIN 4013364107564, N.º de arancel aduanero (EU): 85363010, Peso bruto: 74.30 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL 10 B 180 FSD
Référence: 907401
ou équivalent

Certificados

Datos técnicos

Classe SPD	G
Indication de défaut	optique par changement de couleur
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	≤ 0,005 ohm
Enfichable dans	barrette de sectionnement LSA 2/10

Classe SPD	G
Indication de défaut	optique par changement de couleur
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 450 V
Impédance série par conducteur	≤ 0,005 ohm
Capacité cond-cond (C)	≤ 5 pF
Capacité cond-terre (C)	≤ 5 pF
Comportement «fail-safe»	Éclateurs à gaz avec contacts à ressort
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Enfichable dans	barrette de sectionnement LSA 2/10
Mise à la terre par	l'étrier de montage
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	gris
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907401 a favoritos.

Ir a favoritos

El artículo 907401 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DRL RE

Protection enfichable pour une paire coordonnée énergétiquement avec le chargeur DRL pour une protection des équipements terminaux avec impédances de découplage. Particulièrement approprié pour les circuits de signaux avec niveau de tension commun. Mise à la terre par EF 10 DRL. Seulement pour barrettes de sectionnement ou chargeur DRL.

5 Productos

N.º art. 907421 DRL RE 12

GTIN 4013364107618, N.º de arancel aduanero (EU): 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 14 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 12
Référence: 907421
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	14 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	14 V
Tension d’utilisation permanente max AC (U_C )	9,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 45 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 36 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 19 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 2 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907421 a favoritos.

Ir a favoritos

El artículo 907421 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 907422 DRL RE 24

GTIN 4013364107625, N.º de arancel aduanero (EU): 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 24
Référence: 907422
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	4,5 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 65 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 72 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 38 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	4,5 MHz
Capacité cond-cond (C)	≤ 0,55 nF
Capacité cond-terre (C)	≤ 1,1 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907422 a favoritos.

Ir a favoritos

El artículo 907422 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 907423 DRL RE 48

GTIN 4013364107632, N.º de arancel aduanero (EU): 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 54 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 48
Référence: 907423
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	7,35 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 95 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 135 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 70 V
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	7,35 MHz
Capacité cond-cond (C)	≤ 350 pF
Capacité cond-terre (C)	≤ 700 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907423 a favoritos.

Ir a favoritos

El artículo 907423 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 907424 DRL RE 60

GTIN 4013364107649, N.º de arancel aduanero (EU): 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 70 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 60
Référence: 907424
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	70 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	10,5 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	70 V
Tension d’utilisation permanente max AC (U_C )	49,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 115 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 185 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 95 V
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	10,5 MHz
Capacité cond-cond (C)	≤ 250 pF
Capacité cond-terre (C)	≤ 500 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907424 a favoritos.

Ir a favoritos

El artículo 907424 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 907425 DRL RE 180

GTIN 4013364107656, N.º de arancel aduanero (EU): 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,1 A

produit : DEHN
Type: DRL RE 180
Référence: 907425
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	42 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 280 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 270 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	42 MHz
Capacité cond-cond (C)	≤ 50 pF
Capacité cond-terre (C)	≤ 80 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907425 a favoritos.

Ir a favoritos

El artículo 907425 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DRL RD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonné énergétiquement avec le chargeur DRL comme protection des équipements terminaux. Bas niveau de protection conducteur-conducteur pour interfaces sans potentiel. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

5 Productos

N.º art. 907441 DRL RD 12

GTIN 4013364107694, N.º de arancel aduanero (EU): 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 14 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 12
Référence: 907441
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	14 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	2,7 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	14 V
Tension d’utilisation permanente max AC (U_C )	9,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 18 V
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	2,7 MHz
Capacité cond-cond (C)	≤ 2,0 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907441 a favoritos.

Ir a favoritos

El artículo 907441 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 907442 DRL RD 24

GTIN 4013364107700, N.º de arancel aduanero (EU): 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 24
Référence: 907442
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	5,4 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 36 V
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	5,4 MHz
Capacité cond-cond (C)	≤ 1,1 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907442 a favoritos.

Ir a favoritos

El artículo 907442 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 907443 DRL RD 48

GTIN 4013364107717, N.º de arancel aduanero (EU): 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 54 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 48
Référence: 907443
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 70 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Capacité cond-cond (C)	≤ 700 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907443 a favoritos.

Ir a favoritos

El artículo 907443 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 907444 DRL RD 60

GTIN 4013364107724, N.º de arancel aduanero (EU): 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 70 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 60
Référence: 907444
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	70 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	11 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	70 V
Tension d’utilisation permanente max AC (U_C )	49,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 95 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	11 MHz
Capacité cond-cond (C)	≤ 500 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907444 a favoritos.

Ir a favoritos

El artículo 907444 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 907445 DRL RD 110

GTIN 4013364118461, N.º de arancel aduanero (EU): 85363010, Peso bruto: 3.30 g, Empaquetado: 10.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 110
Référence: 907445
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	20 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	110 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 250 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	20 MHz
Capacité cond-cond (C)	≤ 200 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907445 a favoritos.

Ir a favoritos

El artículo 907445 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DRL PD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonné énergétiquement avec chargeur DRL comme protection combinée des équipements terminaux. Bas niveau de protection conducteur-conducteur et protection contre les surintensités intégrés pour ADSL, RNIS (ISDN) U_ko ou conducteurs a/b. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

1 Producto

N.º art. 907430 DRL PD 180

GTIN 4013364107670, N.º de arancel aduanero (EU): 85363010, Peso bruto: 3.90 g, Empaquetado: 10.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,1 A

produit : DEHN
Type: DRL PD 180
Référence: 907430
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	10 ohm +/- 15 %
Bande passante cond-cond (f_G )	61 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B...

Classe SPD	O
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 270 V
Impédance série par conducteur	10 ohm +/- 15 %
Bande passante cond-cond (f_G )	61 MHz
Capacité cond-cond (C)	≤ 80 pF
Version	Protection antisurtension intégrée
Température d'utilisation (T_U )	0 °C ... +70 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907430 a favoritos.

Ir a favoritos

El artículo 907430 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DRL HD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonnée énergétiquement avec le chargeur DRL comme protection combinée des équipements terminaux pour transmissions haute fréquence tel que G.703 ou RNIS U_2m, S_2m et S₀. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

1 Producto

N.º art. 907470 DRL HD 24

GTIN 4013364107663, N.º de arancel aduanero (EU): 85363010, Peso bruto: 5.40 g, Empaquetado: 10.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL HD 24
Référence: 907470
ou équivalent

Certificados

Datos técnicos

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 46 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (100 ohm) (f_G )	85 MHz
Capacité cond-cond (C)	≤ 22 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Se ha añadido el artículo 907470 a favoritos.

Ir a favoritos

El artículo 907470 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

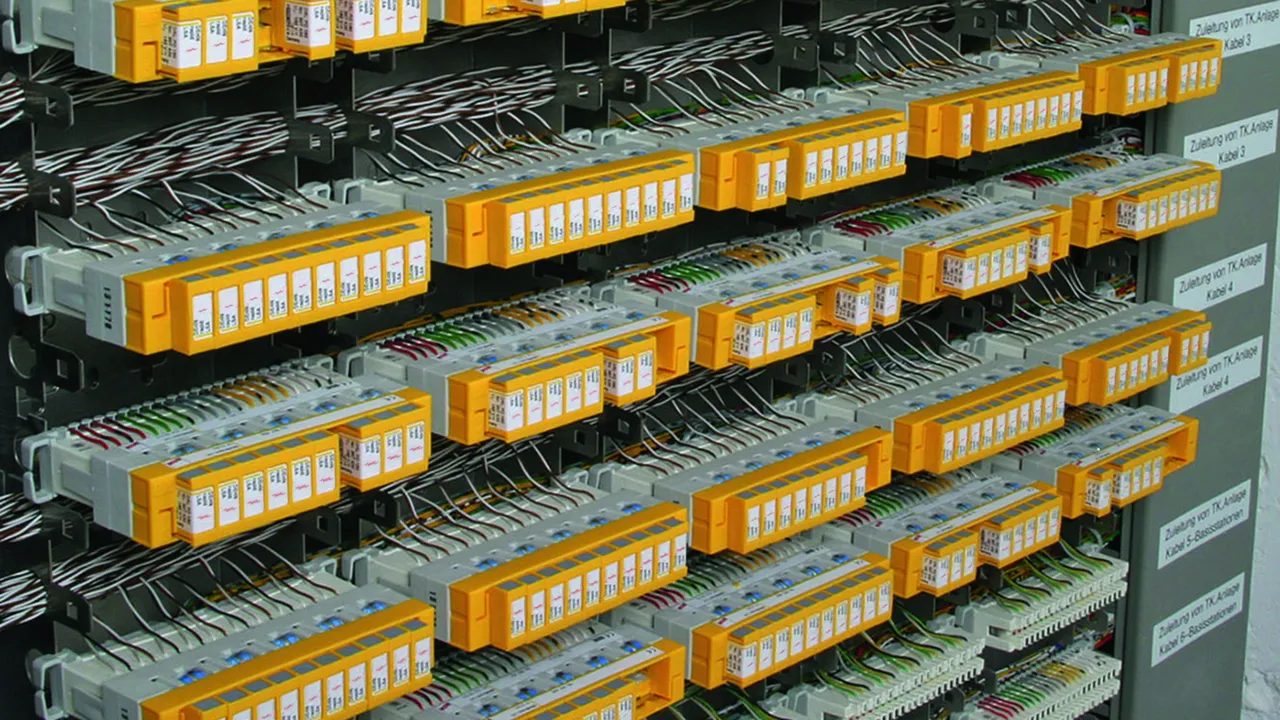

Parafoudre DEHNrapid LSA

Detalles

DRL 10 B

N.º art. 907400 DRL 10 B 180

Debe estar registrado para descargar 907400.stp.

Debe estar registrado para descargar 907400.igs.

Debe estar registrado para descargar 907400.jt.

Debe estar registrado para descargar 907400.dwg.

Debe estar registrado para descargar 907400m_D.dxf.

Debe estar registrado para descargar DEHN.907400.wspak.

Debe estar registrado para descargar DEHN.907400.edz.

Se ha añadido el artículo 907400 a favoritos.

El artículo 907400 ha sido añadido a la cesta de compra.

DRL 10 B FSD

N.º art. 907401 DRL 10 B 180 FSD

Debe estar registrado para descargar 907401.stp.

Debe estar registrado para descargar 907401.igs.

Debe estar registrado para descargar 907401.jt.

Debe estar registrado para descargar 907401.dwg.

Debe estar registrado para descargar 907400m_D.dxf.

Debe estar registrado para descargar DEHN.907401.wspak.

Debe estar registrado para descargar DEHN.907401.edz.

Se ha añadido el artículo 907401 a favoritos.

El artículo 907401 ha sido añadido a la cesta de compra.

DRL RE

N.º art. 907421 DRL RE 12

Debe estar registrado para descargar 907425.stp.

Debe estar registrado para descargar 907425.igs.

Debe estar registrado para descargar 907425.jt.

Debe estar registrado para descargar 907425.dwg.

Debe estar registrado para descargar 907420m_D.dxf.

Debe estar registrado para descargar DEHN.907421.wspak.

Debe estar registrado para descargar DEHN.907421.edz.

Se ha añadido el artículo 907421 a favoritos.

El artículo 907421 ha sido añadido a la cesta de compra.

N.º art. 907422 DRL RE 24

Debe estar registrado para descargar 907425.stp.

Debe estar registrado para descargar 907425.igs.

Debe estar registrado para descargar 907425.jt.

Debe estar registrado para descargar 907425.dwg.

Debe estar registrado para descargar 907420m_D.dxf.

Debe estar registrado para descargar DEHN.907422.wspak.

Debe estar registrado para descargar DEHN.907422.edz.

Se ha añadido el artículo 907422 a favoritos.

El artículo 907422 ha sido añadido a la cesta de compra.

N.º art. 907423 DRL RE 48

Debe estar registrado para descargar 907425.stp.

Debe estar registrado para descargar 907425.igs.

Debe estar registrado para descargar 907425.jt.

Debe estar registrado para descargar 907425.dwg.

Debe estar registrado para descargar 907420m_D.dxf.

Debe estar registrado para descargar DEHN.907423.wspak.

Debe estar registrado para descargar DEHN.907423.edz.

Se ha añadido el artículo 907423 a favoritos.

El artículo 907423 ha sido añadido a la cesta de compra.

N.º art. 907424 DRL RE 60

Debe estar registrado para descargar 907425.stp.

Debe estar registrado para descargar 907425.igs.

Debe estar registrado para descargar 907425.jt.

Debe estar registrado para descargar 907425.dwg.

Debe estar registrado para descargar 907420m_D.dxf.

Debe estar registrado para descargar DEHN.907424.wspak.

Debe estar registrado para descargar DEHN.907424.edz.

Se ha añadido el artículo 907424 a favoritos.

El artículo 907424 ha sido añadido a la cesta de compra.

N.º art. 907425 DRL RE 180

Debe estar registrado para descargar 907425.stp.

Debe estar registrado para descargar 907425.igs.

Debe estar registrado para descargar 907425.jt.

Debe estar registrado para descargar 907425.dwg.

Debe estar registrado para descargar 907420m_D.dxf.

Debe estar registrado para descargar DEHN.907425.wspak.

Debe estar registrado para descargar DEHN.907425.edz.

Se ha añadido el artículo 907425 a favoritos.

El artículo 907425 ha sido añadido a la cesta de compra.

DRL RD

N.º art. 907441 DRL RD 12

Debe estar registrado para descargar 907425.stp.

Debe estar registrado para descargar 907425.igs.

Debe estar registrado para descargar 907425.jt.
