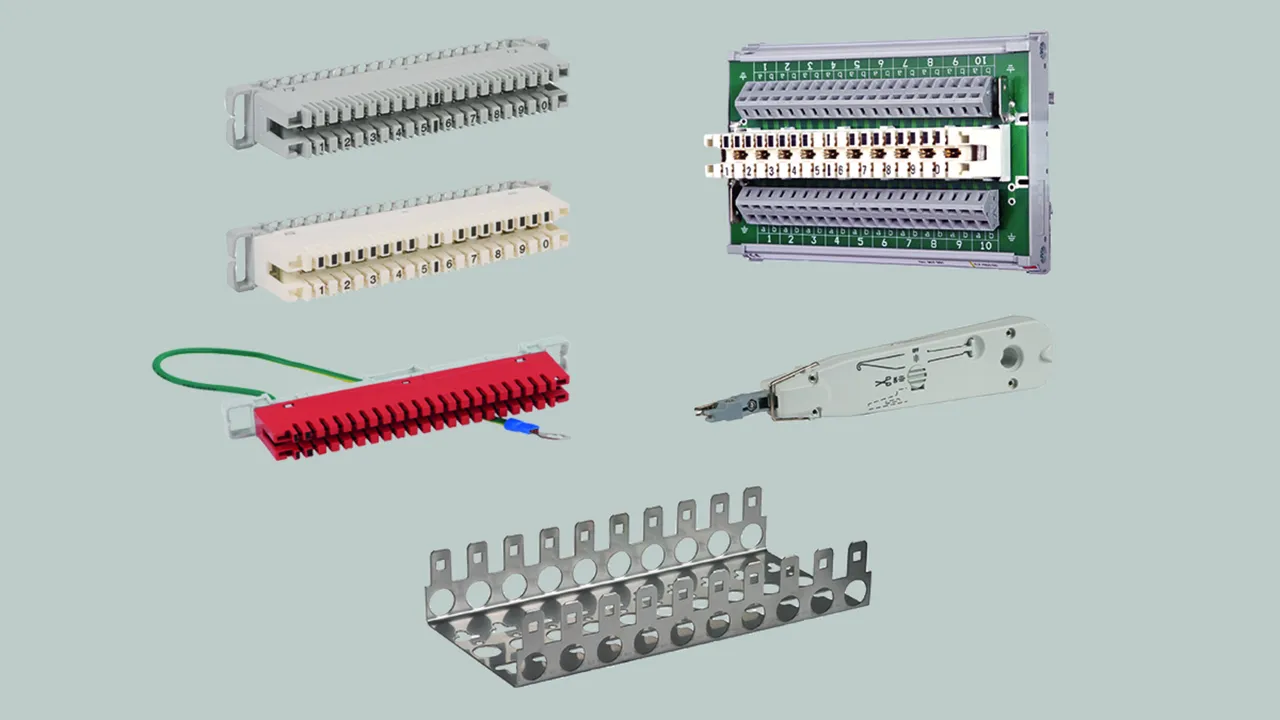

Accessoires pour la technologie LSA

Technique de câblage auto-dénudant éprouvée
Modification miniale de la section grâce aux lames de contact coudées à 45° sur la barrette de sectionnement
Meilleure stabilité du conducteur
Résistance à la corrosion plus élevée
Accessoires complémentaires disponibles sur demande

Étrier de montage

Étrier de montage pour l'insertion de 10 barrettes LSA de la série 2/10.
Largeur totale : 104,5 mm

1 Producto

N.º art. 907995 MB2 10 LSA

GTIN 4013364033528, N.º de arancel aduanero (EU): 85389099, Peso bruto: 228.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

produit : DEHN
Type: MB2 10 LSA
Référence: 907995
ou équivalent

Datos técnicos

Dimensions

223 x 105 x 42 mm

Se ha añadido el artículo 907995 a favoritos.

Ir a favoritos

El artículo 907995 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Outil de raccordement

Outil de raccordement avec détecteur pour technique de connexion LSA pour le raccordement et l’ajustement de la longueur des conducteurs. Avec crochet repliable et lame de déverrouillage.

1 Producto

N.º art. 907994 AW2 LSA

GTIN 4013364033511, N.º de arancel aduanero (EU): 82055980, Peso bruto: 105.20 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

produit : DEHN
Type: AW2 LSA
Référence: 907994
ou équivalent

Datos técnicos

Couleur

Blanc ○

Se ha añadido el artículo 907994 a favoritos.

Ir a favoritos

El artículo 907994 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Barrette de raccordement

Technique de raccordement LSA série 2 pour le raccordement de 10 paires de conducteurs côté câble et côté brassage permettant de réaliser une liaison non sectionnable.Utilisation uniquement avec les protections DPL 10 G3. Uniquement pour montage de protections parallèles.

1 Producto

N.º art. 907997 AL2 10DA LSA

GTIN 4013364033542, N.º de arancel aduanero (EU): 85369010, Peso bruto: 51.40 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

produit : DEHN
Type: AL2 10DA LSA
Référence: 907997
ou équivalent

Certificados

Datos técnicos

Diamètre du conducteur rigide	0,40-0,80 mm
Diamètre du conducteur avec isolation	0,70-1,50 mm

Matériau de l'enveloppe	PBT
Diamètre du conducteur rigide	0,40-0,80 mm
Diamètre du conducteur avec isolation	0,70-1,50 mm
Répétition de contactage ≤ 0,56 mm diamètre du conducteur	> 50x
Répétition de contactage ≤ 0,8 mm diamètre du conducteur	≤ 50x
Matériau de contact	Laiton spécial
Surface du contact	Argentée
Ignifugeage	UL 94 V-0
Résistance d'isolement	5x 10.000 Mohm
Résistance de passage de la borne coupante	< 10 mohm
Résistance à la tension	2 kV/50 Hz

Se ha añadido el artículo 907997 a favoritos.

Ir a favoritos

El artículo 907997 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Barrette de sectionnement

Technique de raccordement LSA série 2 pour le raccordement de 10 paires de conducteurs côté câble et côté brassage. Doit être utilisé avec les modules DRL, cela permet de réaliser une protection série entre les contacts de sectionnement. Utilisation également possible avec les protections DPL 10 G3.

1 Producto

N.º art. 907996 TL2 10DA LSA

GTIN 4013364033535, N.º de arancel aduanero (EU): 85369010, Peso bruto: 60.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

produit : DEHN
Type: TL2 10DA LSA
Référence: 907996
ou équivalent

Certificados

Datos técnicos

Certifications	correspond à DTAG TS 0272/96
Diamètre du conducteur rigide	0,40-0,80 mm
Diamètre du conducteur avec isolation	0,70-1,50 mm

Matériau de l'enveloppe	PBT
Certifications	correspond à DTAG TS 0272/96
Diamètre du conducteur rigide	0,40-0,80 mm
Diamètre du conducteur avec isolation	0,70-1,50 mm
Répétition de contactage ≤ 0,56 mm diamètre du conducteur	> 50x
Répétition de contactage ≤ 0,8 mm diamètre du conducteur	≤ 50x
Matériau de contact	Laiton spécial
Surface du contact	Argentée
Ignifugeage	UL 94 V-0
Résistance d'isolement	5x 10.000 Mohm
Résistance de passage de la borne coupante	< 10 mohm
Résistance à la tension	2 kV/50 Hz

Se ha añadido el artículo 907996 a favoritos.

Ir a favoritos

El artículo 907996 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Barrette de mise à la terre

Technique de raccordement LSA série 2 pour le raccordement de max. 38 conducteurs ou fils de signaux non raccordés. Avec conducteur de terre et cosse à câble annulaire M4.

1 Producto

N.º art. 907993 EL2 38EA LSA

GTIN 4013364048584, N.º de arancel aduanero (EU): 85369010, Peso bruto: 59.80 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

produit : DEHN
Type: EL2 38EA LSA
Référence: 907993
ou équivalent

Certificados

Datos técnicos

Mise à la terre par	conducteur de terre et cosse à câble annulaire M4
Diamètre du conducteur rigide	0,40 - 0,80 mm
Diamètre du conducteur avec isolation	0,70-1,50 mm
Couleur	Rouge ●

Mise à la terre par	conducteur de terre et cosse à câble annulaire M4
Diamètre du conducteur rigide	0,40 - 0,80 mm
Diamètre du conducteur avec isolation	0,70-1,50 mm
Répétition de contactage ≤ 0,56 mm diamètre du conducteur	> 50 x
Répétition de contactage ≤ 0,8 mm diamètre du conducteur	≤ 50 x
Matériau de contact	Laiton spécial
Surface du contact	argentée
Ignifugeage	UL 94 VO
Résistance d'isolement	5x 10.000 Mohm
Résistance de passage de la borne coupante	< 10 Mohm
Résistance à la tension	2 kV/50 Hz
Couleur	Rouge ●

Se ha añadido el artículo 907993 a favoritos.

Ir a favoritos

El artículo 907993 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Adaptateur pour barrette de sectionnement LSA avec borne à ressort

Platine de montage pour barrettes de sectionnement pouvant être fixée sur rail DIN, équipée de barrettes LSA de la série 2/10 ainsi que de bornes à ressort pour le raccordement de conducteurs de différents diamètres. Peut recevoir un chargeur DPL et des parafoudres DEHNrapid LSA.

1 Producto

N.º art. 907991 TL2 10DA CC

GTIN 4013364112988, N.º de arancel aduanero (EU): 85389099, Peso bruto: 213.20 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

produit : DEHN
Type: TL2 10DA CC
Référence: 907991
ou équivalent

Certificados

Datos técnicos

Charge utile des élements de liaison D1 courant de foudre (10/350) total (I_imp )	5 kA
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Ressort ou LSA/Ressort ou LSA
Mise à la terre par	Rail DIN oméga/Connecteur plat 6,3 mm
Diamètre du conducteur rigide	0,40-0,80 mm
Diamètre du conducteur avec isolation	0,70-1,60 mm

Charge utile des élements de liaison D1 courant de foudre (10/350) total (I_imp )	5 kA
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	Ressort ou LSA/Ressort ou LSA
Section de raccordement borne à ressort rigide	0,08-2,5 mm²
Section de raccordement borne à ressort brins souples	0,08-2,5 mm²
Mise à la terre par	Rail DIN oméga/Connecteur plat 6,3 mm
Matériau de l'enveloppe	PA/PBT
Diamètre du conducteur rigide	0,40-0,80 mm
Diamètre du conducteur avec isolation	0,70-1,60 mm
Résistance de passage de la borne coupante	< 10 mohm

Se ha añadido el artículo 907991 a favoritos.

Ir a favoritos

El artículo 907991 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
