UGKF

Parafoudre sous forme d’adaptateur enfichable permettant de simplifier le rééquipement
Directement enfichable aux équipements terminaux avec technique de raccordement coaxiale
La mise à la terre intégrée indirecte du blindage evite tout circuit de terre

Detalles

DGA BNC VC... pour un montage mural ou sur rail DIN.

lorem ipsum — DGA BNC VC... pour un montage mural ou sur rail DIN.

Liste UL pour une utilisation spécifique au pays.

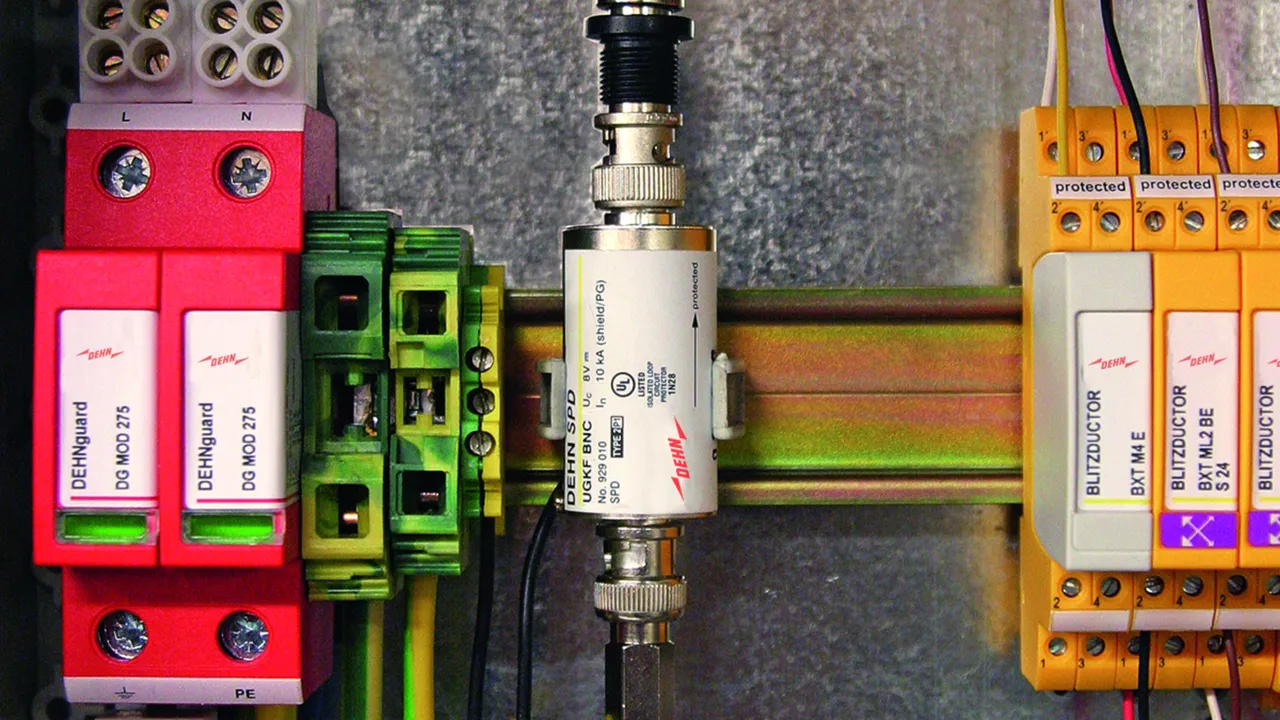

UGKF BNC est à enficher directement aux interfaces des équipements terminaux.

DGA BNC VC... s'adapte facilement grâce au raccordement BNC.

UGKF BNC

Parafoudre à deux niveaux pour les caméras vidéo et Arcnet avec raccordement BNC avec mise à la terre indirecte du blindage pour éviter les interférences CEM.

1 Producto

N.º art. 929010 UGKF BNC

GTIN 4013364039940, N.º de arancel aduanero (EU): 85363010, Peso bruto: 67.70 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 8 V
C2 Courant nominal de décharge (8/20 µs) cond-blindage: 2,5 kA

produit : DEHN
Type: UGKF BNC
Référence: 929010
ou équivalent

Certificados

Datos técnicos

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	8 V
Courant nominal (I_L )	0,1 A
C2 Courant nominal de décharge (8/20 µs) cond-blindage (I_n )	2,5 kA
Pertes par insertion sous 300 MHz (50 ohm)	≤ 3 dB
Pertes par retour de flux avec 40 MHz (50 ohm)	≥ 20 dB
Pertes par insertion sous 265 MHz (75 ohm)	≤ 3 dB
Pertes par retour de flux avec 40 MHz (75 ohm)	≥ 20 dB
Certifications	CSA, UL

Classe SPD	T
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	8 V
Courant nominal (I_L )	0,1 A
C2 Courant nominal de décharge (8/20 µs) cond-blindage (I_n )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) blindage-terre (I_n )	10 kA
Niveau de protection cond-blindage avec I_n C2 (U_P )	≤ 25 V
Niveau de protection cond-blindage avec 1 kV/µs C3 (U_P )	≤ 15 V
Niveau de protection blindage-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Pertes par insertion sous 300 MHz (50 ohm)	≤ 3 dB
Pertes par retour de flux avec 40 MHz (50 ohm)	≥ 20 dB
Pertes par insertion sous 265 MHz (75 ohm)	≤ 3 dB
Pertes par retour de flux avec 40 MHz (75 ohm)	≥ 20 dB
Impédance caractéristique (Z)	50 ohm / 75 ohm
Impédance série par conducteur	10 ohm
Capacité cond-blindage (C)	≤ 50 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Raccordement d'entrée/de sortie	prise BNC/connecteur BNC
Mise à la terre par	conducteur de terre sortant de 0,75 mm²
Mise à la terre du blindage	de façon indirecte par un éclateur à air intégré
Normes de test	CEI 61643-21/EN 61643-21
Certifications	CSA, UL
