DEHNcube PV

Parafoudre prêt au raccordement, multipolaire pour les installations photovoltaïques avec indice de protection IP 65
Mise en œuvre facile de la protection contre les surtensions sans encombrement dans un boîtier de distribution
Câble de raccordement préconfectionné disponible pour le raccordement facile d’un parafoudre directement en amont de l’onduleur à protéger
Dispositif combiné de coupure et de mise en court-circuit avec coupure électrique sécurisée dans chaque chemin de protection (principe SCI breveté)
Raccordement facile, rapide et sans outillage via bornes à ressorts
Testé selon la norme EN 61643-31
Peut être utilisé dans tous les systèmes photovoltaïques conformément à IEC 60364-7-712

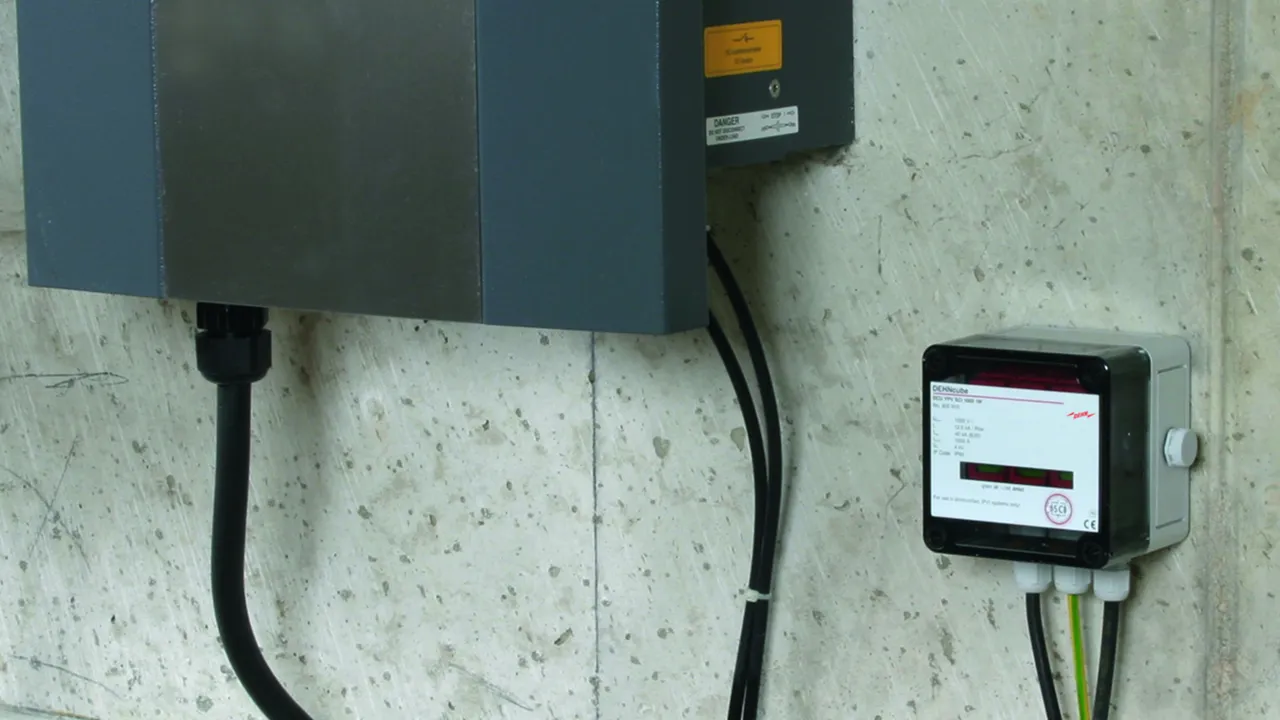

DEHNcube YPV SCI 1000 1M

Parafoudre bipolaire avec indice de protection 65, comprenant un dispositif de déconnexion en trois étapes pour les onduleurs photovoltaïques pour la protection d'une entrée MPPT.

1 Producto

N.º art. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, N.º de arancel aduanero (EU): 85363030, Peso bruto: 426.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Parafoudre DEHNcube YPV SCI 1000 1M
Parafoudre photovoltaïque multipolaire jusqu’à 1000 V DC
pour protéger 1 entrée MPP avec indice de protection IP65
Indication de défaut
Type 2 selon EN 61643-31 avec système de commutation DC à 3 niveaux
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
Courant nominal de décharge : (8/20) 12,5 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 1000 A
Dimensions : 94 x 94 x 81 mm
Entrée de câbles : 3x Ø3-7 mm

produit : DEHN
Type: DCU YPV SCI 1000 1M
Référence: 900910
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
SPD selon NF EN 50539-11	Type 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	2,5 mm² rigide/brins souples
Section de raccordement (max.)	6 mm² rigide/brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	3x Ø3-7 mm
Dimensions du coffret (l x h x p)	94 x 94 x 81 mm
Certifications	KEMA

Se ha añadido el artículo 900910 a favoritos.

Ir a favoritos

El artículo 900910 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube YPV SCI 1000 2M

Parafoudre à 4 pôles avec indice de protection 65, comprenant un dispositif de déconnexion en trois étapes pour les onduleurs photovoltaïques pour la protection de deux entrées MPPT.

1 Producto

N.º art. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, N.º de arancel aduanero (EU): 85363030, Peso bruto: 731.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Parafoudre DEHNcube YPV SCI 1000 2M
Parafoudre photovoltaïque multipolaire jusqu’à 1000 V DC
pour protéger 2 entrées MPP avec indice de protection IP65
Indication de défaut
Type 2 selon EN 61643-31 avec système de commutation DC à 3 niveaux
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
Courant nominal de décharge : (8/20) 12,5 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 1000 A
Dimensions : 130 x 94 x 81 mm
Entrée de câbles : 5x Ø3-7 mm

produit : DEHN
Type: DCU YPV SCI 1000 2M
Référence: 900920
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
SPD selon NF EN 50539-11	Type 2
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	1 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tension avec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	2,5 mm² rigide/brins souples
Section de raccordement (max.)	6 mm² rigide/brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	5x Ø3-7 mm
Dimensions du coffret (l x h x p)	130 x 94 x 81 mm
Certifications	KEMA

Se ha añadido el artículo 900920 a favoritos.

Ir a favoritos

El artículo 900920 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1100 1M 2S

Coffrets de raccordement pour générateur pour les systèmes photovoltaïques jusqu’à 1100V DC pour protéger une entrée MPP et deux cordons.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Producto

N.º art. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, N.º de arancel aduanero (EU): 85372091, Peso bruto: 1.59 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Coffrets de raccordement pour générateur DCU 2 YPV 1100 1M 2S
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger une entrée MPP et
deux cordons avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 182 x 111 mm
Entrée de câbles : 2x raccords à 3 vis (conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20 (16 mm²)

produit : DEHN
Type: DCU 2 YPV 1100 1M 2S
Référence: 900913
ou équivalent

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x raccords à 3 vis
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900913 a favoritos.

Ir a favoritos

El artículo 900913 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1100 2M 1S

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100V DC, pour protéger deux entrées MPP et un cordon.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Producto

N.º art. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, N.º de arancel aduanero (EU): 85372091, Peso bruto: 2.14 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Coffrets de raccordement pour générateur DCU 2 YPV 1100 2M 1S
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger deux entrées MPP
et un cordon chacune avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 182 x 111 mm
Entrée de câbles : 2x raccords à 4 vis (conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20 (16 mm²)

produit : DEHN
Type: DCU 2 YPV 1100 2M 1S
Référence: 900921
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x raccords à 4 vis
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900921 a favoritos.

Ir a favoritos

El artículo 900921 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1100 2M 2S

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100 V DC, pour protéger deux entrées MPP et deux cordons chacune.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Producto

N.º art. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, N.º de arancel aduanero (EU): 85372091, Peso bruto: 2.21 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Coffrets de raccordement pour générateur DCU 2 YPV 1100 2M 2S
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger deux entrées MPP
et deux cordons chacune avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 182 x 111 mm
Entrée de câbles : 4x raccords à 3 vis (conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1100 2M 2S
Référence: 900923
ou équivalent

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	4x raccords à 3 vis
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900923 a favoritos.

Ir a favoritos

El artículo 900923 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1000 V DC, avec bornes de sectionnement, pour protéger une entrée MPP et deux cordons.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Producto

N.º art. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, N.º de arancel aduanero (EU): 85371098, Peso bruto: 1.85 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Coffrets de raccordement pour générateur jusqu’à 1000 V DC
pour protéger une entrée MPP et
deux cordons avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 182 x 180 x 111 mm
Entrée de câbles : 2x raccords à 3 vis
(conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1+2 1000 1M 2S FM
Référence: 900975
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Courant nominal (I_L )	30 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins / 25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm² brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1000 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x raccords à 3 vis
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brins rigides / brins souples

Se ha añadido el artículo 900975 a favoritos.

Ir a favoritos

El artículo 900975 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1000 V DC, avec bornes de sectionnement, pour protéger deux entrées MPP et deux cordons chacune.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Producto

N.º art. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, N.º de arancel aduanero (EU): 85371098, Peso bruto: 2.69 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Coffrets de raccordement pour générateur DCU 2 YPV 1+2 1000 2M 2S FM
Coffrets de raccordement pour générateur jusqu’à 1000 V DC
pour protéger deux entrées MPP
et deux cordons chacune avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 254 x 180 x 111 mm
Entrée de câbles : 4x raccords à 3 vis
(conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1+2 1000 2M 2S FM
Référence: 900976
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Courant nominal (I_L )	30 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1000 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	4x raccords à 3 vis
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brins rigides / brins souples

Se ha añadido el artículo 900976 a favoritos.

Ir a favoritos

El artículo 900976 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1000 V DC, avec bornes de sectionnement, pour protéger trois entrées MPP et deux strings chacune.
Avec protection contre les surtensions et bornes à connexion rapide push-in pour l’entrée et la sortie.

1 Producto

N.º art. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, N.º de arancel aduanero (EU): 85372091, Peso bruto: 4.19 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Coffrets de raccordement pour générateur jusqu’à 1000 V DC
pour protéger trois entrées MPP
et deux strings chacune, avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1000 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 361 x 254 x 111 mm
Entrée de câbles : 3x raccord à visser, 6 éléments
(conducteur photovoltaïque 2,5 mm² - 6 mm²)
Entrée de câbles : 2x M20

produit : DEHN
Type: DCU 2 YPV 1+2 1000 3M 2S FM
Référence: 900978
ou équivalent

Datos técnicos

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	≤ 3,8 kV
Courant nominal (I_L )	30 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm² brins souples
Section de raccordement (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement (DC+, DC-) (max.)	6 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1000 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	3x raccord à visser, 6 éléments
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brins rigides / brins souples

Se ha añadido el artículo 900978 a favoritos.

Ir a favoritos

El artículo 900978 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100 V DC, pour protéger une entrée MPP et un cordon.

1 Producto

N.º art. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, N.º de arancel aduanero (EU): 85372091, Peso bruto: 1027.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger une entrée MPP
et un cordon, avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 130 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1100 1M 1S MC4 FM
Référence: 900911
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm² brins rigides / 25 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm² brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brin simple/brins souples

Se ha añadido el artículo 900911 a favoritos.

Ir a favoritos

El artículo 900911 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1100 2M 1S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100V DC, pour protéger deux entrées MPP et un cordon.

1 Producto

N.º art. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, N.º de arancel aduanero (EU): 85372091, Peso bruto: 1963.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

GAK DCU 2 YPV 1100 2M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger deux entrées MPP
et un cordon avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1100 2M 1S MC4
Référence: 900924
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +50 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900924 a favoritos.

Ir a favoritos

El artículo 900924 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100 V DC, pour protéger trois entrées MPP et un string chacune.

1 Producto

N.º art. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, N.º de arancel aduanero (EU): 85372091, Peso bruto: 2.63 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger trois entrées MPP
et un cordon chacune avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
In : (8/20) 20 kA / pol
Itotal : (8/20) 40 kA
Up : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 254 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1100 3M 1S MC4 FM
Référence: 900931
ou équivalent

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +50 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	6x fiche MC4 Original (PV-ADS4-EVO 2A), 6x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900931 a favoritos.

Ir a favoritos

El artículo 900931 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1200 V DC, pour protéger une entrée MPP et un cordon.

1 Producto

N.º art. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, N.º de arancel aduanero (EU): 85372091, Peso bruto: 1169.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger une entrée MPP
et un cordon, avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 130 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 1M 1S MC4
Référence: 900985
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm²multi-brins/25 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm² brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900985 a favoritos.

Ir a favoritos

El artículo 900985 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1200 V DC, pour protéger deux entrées MPP et un cordon.

1 Producto

N.º art. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, N.º de arancel aduanero (EU): 85372091, Peso bruto: 2.76 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger deux entrées MPP
et un cordon avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 254 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 2M 1S MC4
Référence: 900986
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	4x fiche MC4 Original (PV-ADS4-EVO 2A), 4x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900986 a favoritos.

Ir a favoritos

El artículo 900986 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1200 V DC, pour protéger deux entrées MPP et deux cordons chacune.

1 Producto

N.º art. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, N.º de arancel aduanero (EU): 85372091, Peso bruto: 2.74 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger deux entrées MPP
et deux cordons chacune avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 254 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 2M 2S MC4
Référence: 900987
ou équivalent

Datos técnicos

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	6x fiche MC4 Original (PV-ADS4-EVO 2A), 6x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900987 a favoritos.

Ir a favoritos

El artículo 900987 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1200 V DC, pour protéger trois entrées MPP et un cordon chacune.

1 Producto

N.º art. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, N.º de arancel aduanero (EU): 85372091, Peso bruto: 3.70 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger trois entrées MPP
et un cordon chacune avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 361 x 254 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Référence: 900988
ou équivalent

Datos técnicos

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	6x fiche MC4 Original (PV-ADS4-EVO 2A), 6x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900988 a favoritos.

Ir a favoritos

El artículo 900988 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube S 2 YPV 1100 1M 1S MC4 FM

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100 V DC, pour protéger une entrée MPP et un cordon.

1 Producto

N.º art. 900918 DCU S 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364538450, N.º de arancel aduanero (EU): 85372091, Peso bruto: 1400.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

GAK DCU S 2 YPV 1100 1M 1S MC4 FM
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger une entrée MPP
et un cordon, avec indice de protection IP65
avec contact de télésignalisation, indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 130 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU S 2 YPV 1100 1M 1S MC4 FM
Référence: 900918
ou équivalent

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm² brins rigides / 25 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm² brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² brin simple/brins souples

Se ha añadido el artículo 900918 a favoritos.

Ir a favoritos

El artículo 900918 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube S 2 YPV 1100 2M 1S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1100V DC, pour protéger deux entrées MPP et un cordon.

1 Producto

N.º art. 900926 DCU S 2 YPV 1100 2M 1S MC4

GTIN 4013364538467, N.º de arancel aduanero (EU): 85372091, Peso bruto: 1.88 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

GAK DCU S 2 YPV 1100 2M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1100 V DC
pour protéger deux entrées MPP
et un cordon avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1100 V DC
Courant nominal de décharge : (8/20) 20 kA
Courant de décharge total : (8/20) 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU S 2 YPV 1100 2M 1S MC4
Référence: 900926
ou équivalent

Datos técnicos

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1 100 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 μs) [(DC+/DC-) --> PE] (I_n )	20 kA
Courant de décharge max. (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +50 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	6 mm²
Section de raccordement (9) (max.)	16 mm²brins rigides / 25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'extérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	avec un élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900926 a favoritos.

Ir a favoritos

El artículo 900926 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube S 2 YPV 1+2 1200 1M 1S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1200 V DC, pour protéger une entrée MPP et un cordon.

1 Producto

N.º art. 900980 DCU S 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364538481, N.º de arancel aduanero (EU): 85372091, Peso bruto: 1537.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

GAK DCU S 2 YPV 1+2 1200 1M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger une entrée MPP
et un cordon, avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 180 x 130 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU S 2 YPV 1+2 1200 1M 1S MC4
Référence: 900980
ou équivalent

Datos técnicos

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm²multi-brins/25 mm² brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm² brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	2x fiche MC4 Original (PV-ADS4-EVO 2A), 2x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900980 a favoritos.

Ir a favoritos

El artículo 900980 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube S 2 YPV 1+2 1200 2M 1S MC4

Coffret de raccordement de générateur pour systèmes photovoltaïques jusqu’à 1200 V DC, pour protéger deux entrées MPP et un cordon.

1 Producto

N.º art. 900981 DCU S 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364538498, N.º de arancel aduanero (EU): 85372091, Peso bruto: 2634.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

GAK DCU S 2 YPV 1+2 1200 2M 1S MC4
Coffrets de raccordement pour générateur jusqu’à 1200 V DC
pour protéger deux entrées MPP
et un cordon avec indice de protection IP65
Indication de défaut
Coffrets de raccordement selon DIN EN IEC 61439-2
Utilisation conformément à la norme IEC 60364-7-712
Tension photovoltaïque maximale : <=1200 V DC
In : (8/20) 20 kA / pol
Itotal : (10/350) 12,5 kA
Up : <= 3,8 kV
Résistance aux courts-circuits Iscpv : 10 kA
Dimensions : 254 x 180 x 111 mm
Mode de raccordement : Connecteur MC4 Original

produit : DEHN
Type: DCU S 2 YPV 1+2 1200 2M 1S MC4
Référence: 900981
ou équivalent

Datos técnicos

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tenue aux courts-circuits (I_SCPV )	10 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Indice de protection	IP 65

SPD selon NF EN 61643-31	Type 1 + Type 2 / Classe I + Classe II
Tension PV max. [DC+ -> DC-] (U_CPV )	1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de choc de décharge (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de choc de décharge (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (Imax)	40 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection en tension (U_P )	< 3,8 kV
Courant nominal (I_L )	40 A
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-35 °C ... +60 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (9) (min.)	2x 10 mm² / 1x 16 mm²
Section de raccordement (9) (max.)	35 mm² multi-brins/25 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (min.)	2,5 mm²brins souples
Section de raccordement, connecteurs MC4 (DC+, DC-) (max.)	10 mm²brins souples
Prévu pour le montage	à l'intérieur
Indice de protection	IP 65
Tension assignée d’isolation (DC) (U_i )	1500 V
Version	Avec élément de compensation de pression
Type de couvercle	couvercle translucide avec repérage des produits
Couleur du coffret	gris
Nombre d'entrées pour câbles	4x fiche MC4 Original (PV-ADS4-EVO 2A), 4x douille MC4 Original (PV-ADB4-EVO 2A)
Nombre d’entrées de câbles	2x M20

Se ha añadido el artículo 900981 a favoritos.

Ir a favoritos

El artículo 900981 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNcube PV

DEHNcube YPV SCI 1000 1M

N.º art. 900910 DCU YPV SCI 1000 1M

Debe estar registrado para descargar 900910.stp.

Debe estar registrado para descargar 900910.igs.

Debe estar registrado para descargar 900910.jt.

Debe estar registrado para descargar 900910.dwg.

Debe estar registrado para descargar 900910m_D.dxf.

Debe estar registrado para descargar DEHN.900910.wspak.

Debe estar registrado para descargar DEHN.900910.edz.

Se ha añadido el artículo 900910 a favoritos.

El artículo 900910 ha sido añadido a la cesta de compra.

DEHNcube YPV SCI 1000 2M

N.º art. 900920 DCU YPV SCI 1000 2M

Debe estar registrado para descargar 900920.stp.

Debe estar registrado para descargar 900920.igs.

Debe estar registrado para descargar 900920.jt.

Debe estar registrado para descargar 900920.dwg.

Debe estar registrado para descargar 900920m_D.dxf.

Debe estar registrado para descargar DEHN.900920.wspak.

Debe estar registrado para descargar DEHN.900920.edz.

Se ha añadido el artículo 900920 a favoritos.

El artículo 900920 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1100 1M 2S

N.º art. 900913 DCU 2 YPV 1100 1M 2S

Debe estar registrado para descargar 900913.stp.

Debe estar registrado para descargar 900913.igs.

Debe estar registrado para descargar 900913.jt.

Debe estar registrado para descargar 900913.dwg.

Debe estar registrado para descargar 900913m_D.dxf.

Se ha añadido el artículo 900913 a favoritos.

El artículo 900913 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1100 2M 1S

N.º art. 900921 DCU 2 YPV 1100 2M 1S

Debe estar registrado para descargar 900921.stp.

Debe estar registrado para descargar 900921.igs.

Debe estar registrado para descargar 900921.jt.

Debe estar registrado para descargar 900921.dwg.

Debe estar registrado para descargar 900921m_D.dxf.

Se ha añadido el artículo 900921 a favoritos.

El artículo 900921 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1100 2M 2S

N.º art. 900923 DCU 2 YPV 1100 2M 2S

Debe estar registrado para descargar 900923.stp.

Debe estar registrado para descargar 900923.igs.

Debe estar registrado para descargar 900923.jt.

Debe estar registrado para descargar 900923.dwg.

Debe estar registrado para descargar 900923m_D.dxf.

Se ha añadido el artículo 900923 a favoritos.

El artículo 900923 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

N.º art. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Debe estar registrado para descargar 900975.stp.

Debe estar registrado para descargar 900975.igs.

Debe estar registrado para descargar 900975.jt.

Debe estar registrado para descargar 900975.dwg.

Debe estar registrado para descargar 900975m_D.dxf.

Se ha añadido el artículo 900975 a favoritos.

El artículo 900975 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

N.º art. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Debe estar registrado para descargar 900976.stp.

Debe estar registrado para descargar 900976.igs.

Debe estar registrado para descargar 900976.jt.

Debe estar registrado para descargar 900976.dwg.

Debe estar registrado para descargar 900976m_D.pdf.

Se ha añadido el artículo 900976 a favoritos.

El artículo 900976 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

N.º art. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Debe estar registrado para descargar 900978m_D.dxf.

Se ha añadido el artículo 900978 a favoritos.

El artículo 900978 ha sido añadido a la cesta de compra.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

N.º art. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

Debe estar registrado para descargar 900911_900985.stp.

Debe estar registrado para descargar 900911_900985.igs.

Debe estar registrado para descargar 900911_900985.jt.

Debe estar registrado para descargar 900911_900985.dwg.

Debe estar registrado para descargar 900911_900985m_D.dxf.
