N.º art. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN 4013364024519, N.º de arancel aduanero (EU): 85359000, Peso bruto: 324.00 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats St/tZn

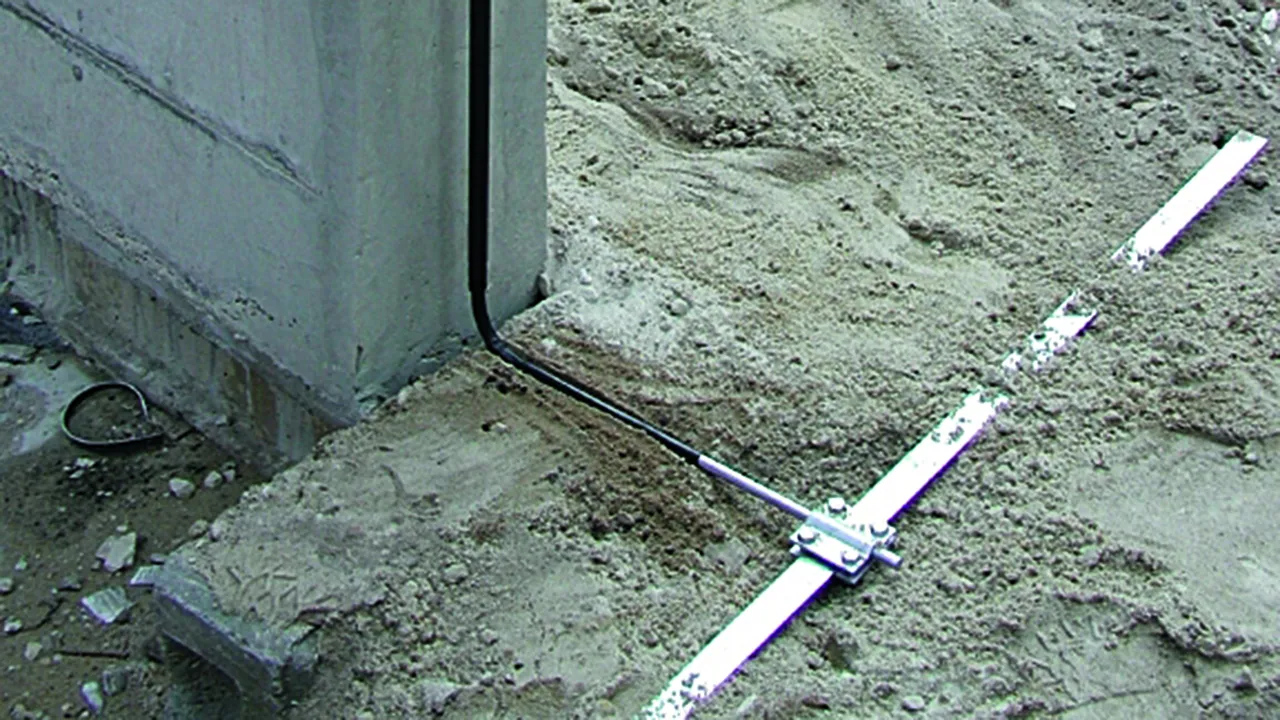

Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: St/tZn
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 ZP STTZN
Référence: 319201
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 319201 a favoritos.

Ir a favoritos

El artículo 319201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN 4013364020047, N.º de arancel aduanero (EU): 85359000, Peso bruto: 353.00 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats Cu
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: Cu
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 ZP CU
Référence: 319207
ou équivalent

Certificados

Datos técnicos

Matériau - borne	Cu
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 319207 a favoritos.

Ir a favoritos

El artículo 319207 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN 4013364035980, N.º de arancel aduanero (EU): 85359000, Peso bruto: 316.90 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats INOX (V4A)
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T

Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 ZP V4A
Référence: 319209
ou équivalent

Certificados

Datos técnicos

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-70 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 319209 a favoritos.

Ir a favoritos

El artículo 319209 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 321045 KS 8.10 FL40 STTZN

GTIN 4013364021518, N.º de arancel aduanero (EU): 85359000, Peso bruto: 417.80 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats jusqu’à 40 mm
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd/pl: 8-10 / 30-40 mm
Plage de serrage pl/pl: 30-40 / 30-40 mm
Matériau - vis / écrou: St/tZn
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL40 STTZN
Référence: 321045
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd/pl	8-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Dimensions	70 x 70 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/pl	8-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Vis	di M8 x 30 mm
Matériau - vis / écrou	St/tZn
Dimensions	70 x 70 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 321045 a favoritos.

Ir a favoritos

El artículo 321045 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 321047 KS 8.10 FL40 CU

GTIN 4013364021525, N.º de arancel aduanero (EU): 85359000, Peso bruto: 457.80 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement avec plaquette intermédiaire pour conducteurs ronds et plats jusqu’à 40 mm
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: Cu
Plage de serrage rd/pl: 8-10 / 30-40 mm
Plage de serrage pl/pl: 30-40 / 30-40 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL40 CU
Référence: 321047
ou équivalent

Certificados

Datos técnicos

Matériau - borne	Cu
Plage de serrage rd/pl	8-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	70 x 70 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/pl	8-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	di M8 x 30 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	70 x 70 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 321047 a favoritos.

Ir a favoritos

El artículo 321047 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN 4013364108752, N.º de arancel aduanero (EU): 85359000, Peso bruto: 413.80 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement avec plaquette intermédiaire pour deux conducteurs ronds et plats jusqu’à 40 mm
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
avec plaquette intermédiaire pour
conducteurs Rd et Pl jusqu’à 40 mm
Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 7-10 / 7-10 mm
Plage de serrage rd/pl: 7-10 / 30-40 mm
Plage de serrage pl/pl: 30-40 / 30-40 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 7.10 7.10 FL40 ZP V4A
Référence: 319229
ou équivalent

Certificados

Datos técnicos

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	7-10 / 7-10 mm
Plage de serrage rd/pl	7-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Plage de serrage (multi-brins / câble)	35-95 mm²
Dimensions	70 x 70 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	7-10 / 7-10 mm
Plage de serrage rd/pl	7-10 / 30-40 mm
Plage de serrage pl/pl	30-40 / 30-40 mm
Plage de serrage (multi-brins / câble)	35-95 mm²
Vis	di M8 x 30 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	70 x 70 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 319229 a favoritos.

Ir a favoritos

El artículo 319229 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN 4013364024526, N.º de arancel aduanero (EU): 85359000, Peso bruto: 337.80 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement avec plaquette intermédiaire pour tiges de mise à la terre / tiges de capture
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
avec tiges de mise à la terre ou tiges de capture
Matériau - borne: St/tZn
Plage de serrage rd/rd: 16 / 8-10 mm
Plage de serrage rd/pl: 16 / 30 mm
Matériau - vis / écrou: St/tZn
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 16 FL30 ZP STTZN
Référence: 319202
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd/rd	16 / 8-10 mm
Plage de serrage rd/pl	16 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	16 / 8-10 mm
Plage de serrage rd/pl	16 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 319202 a favoritos.

Ir a favoritos

El artículo 319202 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 319219 KS 8.10 16 FL30 ZP V4A

GTIN 4013364069916, N.º de arancel aduanero (EU): 85359000, Peso bruto: 323.90 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement avec plaquette intermédiaire pour tiges de mise à la terre / tiges de capture
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
avec tiges de mise à la terre ou tiges de capture
Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 16 / 8-10 mm
Plage de serrage rd/pl: 16 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Plaquette intermédiaire: oui
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 16 FL30 ZP V4A
Référence: 319219
ou équivalent

Certificados

Datos técnicos

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	16 / 8-10 mm
Plage de serrage rd/pl	16 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	16 / 8-10 mm
Plage de serrage rd/pl	16 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Plaquette intermédiaire	oui
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 319219 a favoritos.

Ir a favoritos

El artículo 319219 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 318201 KS 8.10 FL30 STTZN

GTIN 4013364021464, N.º de arancel aduanero (EU): 85359000, Peso bruto: 238.00 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement sans plaquette intermédiaire pour conducteurs ronds et plats St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: St/tZn
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL30 STTZN
Référence: 318201
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318201 a favoritos.

Ir a favoritos

El artículo 318201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 318207 KS 8.10 FL30 CU

GTIN 4013364021488, N.º de arancel aduanero (EU): 85359000, Peso bruto: 257.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement sans plaquette intermédiaire pour conducteurs ronds et plats Cu
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: Cu
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL30 CU
Référence: 318207
ou équivalent

Certificados

Datos técnicos

Matériau - borne	Cu
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	Cu
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318207 a favoritos.

Ir a favoritos

El artículo 318207 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 318209 KS 8.10 FL30 V4A

GTIN 4013364035973, N.º de arancel aduanero (EU): 85359000, Peso bruto: 249.40 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement sans plaquette intermédiaire pour conducteurs ronds et plats INOX (V4A)
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: INOX (V4A)
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 FL30 V4A
Référence: 318209
ou équivalent

Certificados

Datos técnicos

Matériau - borne	INOX (V4A)
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318209 a favoritos.

Ir a favoritos

El artículo 318209 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 318251 KS 8.10 8.10 FL30 STTZN

GTIN 4013364046559, N.º de arancel aduanero (EU): 85359000, Peso bruto: 245.00 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement sans plaquette intermédiaire pour deux conducteurs ronds et plats St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: St/tZn
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 STTZN
Référence: 318251
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318251 a favoritos.

Ir a favoritos

El artículo 318251 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 318219 KS 8.10 8.10 FL30 V4A

GTIN 4013364129320, N.º de arancel aduanero (EU): 85359000, Peso bruto: 239.00 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement sans plaquette intermédiaire pour deux conducteurs ronds et plats INOX
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 8-10 / 8-10 mm
Plage de serrage rd/pl: 8-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 8.10 FL30 V4A
Référence: 318219
ou équivalent

Certificados

Datos técnicos

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage rd/rd	8-10 / 8-10 mm
Plage de serrage rd/pl	8-10 / 30 mm
Plage de serrage pl/pl	30 / 30 mm
Plage de serrage (multi-brins / câble)	35-120 mm²
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318219 a favoritos.

Ir a favoritos

El artículo 318219 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 318033 KS FL30 STTZN

GTIN 4013364021471, N.º de arancel aduanero (EU): 85359000, Peso bruto: 240.00 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement sans plaquette intermédiaire pour deux conducteurs plats St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: St/tZn
Normes: NF EN 62561-1

produit : DEHN
Type: KS FL30 STTZN
Référence: 318033
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage pl/pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage pl/pl	30 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318033 a favoritos.

Ir a favoritos

El artículo 318033 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 318233 KS FL30 V4A

GTIN 4013364096646, N.º de arancel aduanero (EU): 85359000, Peso bruto: 229.30 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement sans plaquette intermédiaire pour deux conducteurs plats INOX (V4A)
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: INOX (V4A)
Plage de serrage pl/pl: 30 / 30 mm
Matériau - vis / écrou: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: KS FL30 V4A
Référence: 318233
ou équivalent

Certificados

Datos técnicos

Matériau - borne	INOX (V4A)
Plage de serrage pl/pl	30 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	INOX (V4A)
Plage de serrage pl/pl	30 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318233 a favoritos.

Ir a favoritos

El artículo 318233 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 320044 KS FL40 STTZN

GTIN 4013364021501, N.º de arancel aduanero (EU): 85359000, Peso bruto: 305.80 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Raccords de croisement sans plaquette intermédiaire pour deux conducteurs plats jusqu’à 40 mm St/tZn
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage pl/pl: 30-40 / 30-40 mm
Matériau - vis / écrou: St/tZn
Normes: NF EN 62561-1

produit : DEHN
Type: KS FL40 STTZN
Référence: 320044
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage pl/pl	30-40 / 30-40 mm
Dimensions	70 x 70 x 3 mm
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage pl/pl	30-40 / 30-40 mm
Vis	di M8 x 30 mm
Matériau - vis / écrou	St/tZn
Dimensions	70 x 70 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 320044 a favoritos.

Ir a favoritos

El artículo 320044 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 318252 KS 8.10 16 FL30 STTZN

GTIN 4013364048454, N.º de arancel aduanero (EU): 85359000, Peso bruto: 255.80 g, Empaquetado: 25.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Raccords de croisement sans plaquette intermédiaire pour tiges de mise à la terre / tiges de capture
Raccords de croisement pour raccordements en surface et sous terre

pour le raccordement de conducteurs
perpendiculaires, parallèles et en T
Matériau - borne: St/tZn
Plage de serrage rd/rd: 8-10 / 16 mm
Plage de serrage rd/pl: 16 / 30 mm
Matériau - vis / écrou: St/tZn
Normes: NF EN 62561-1

produit : DEHN
Type: KS 8.10 16 FL30 STTZN
Référence: 318252
ou équivalent

Certificados

Datos técnicos

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 16 mm
Plage de serrage rd/pl	16 / 30 mm
Dimensions	60 x 60 x 3 mm
Normes	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Matériau - borne	St/tZn
Plage de serrage rd/rd	8-10 / 16 mm
Plage de serrage rd/pl	16 / 30 mm
Vis	di M8 x 25 mm
Matériau - vis / écrou	St/tZn
Dimensions	60 x 60 x 3 mm
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
Revêtement de zinc selon NF EN 1461	~50 µm
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Se ha añadido el artículo 318252 a favoritos.

Ir a favoritos

El artículo 318252 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Raccords de croisement pour raccordements en surface et sous terre

Avec plaquette intermédiaire pour conducteurs ronds et plats

N.º art. 319201 KS 8.10 8.10 FL30 ZP STTZN

Debe estar registrado para descargar 319209.stp.

Debe estar registrado para descargar 319209.igs.

Debe estar registrado para descargar 319209.jt.

Debe estar registrado para descargar 319209.dwg.

Debe estar registrado para descargar 319201m_D.dxf.

Se ha añadido el artículo 319201 a favoritos.

El artículo 319201 ha sido añadido a la cesta de compra.

N.º art. 319207 KS 8.10 8.10 FL30 ZP CU

Debe estar registrado para descargar 319209.stp.

Debe estar registrado para descargar 319209.igs.

Debe estar registrado para descargar 319209.jt.

Debe estar registrado para descargar 319209.dwg.

Debe estar registrado para descargar 319201m_D.dxf.

Se ha añadido el artículo 319207 a favoritos.

El artículo 319207 ha sido añadido a la cesta de compra.

N.º art. 319209 KS 8.10 8.10 FL30 ZP V4A

Debe estar registrado para descargar 319209.stp.

Debe estar registrado para descargar 319209.igs.

Debe estar registrado para descargar 319209.jt.

Debe estar registrado para descargar 319209.dwg.

Debe estar registrado para descargar 319201m_D.dxf.

Se ha añadido el artículo 319209 a favoritos.

El artículo 319209 ha sido añadido a la cesta de compra.

Avec plaquette intermédiaire pour conducteurs ronds et plats jusqu'à 40 mm

N.º art. 321045 KS 8.10 FL40 STTZN

Debe estar registrado para descargar 321045.stp.

Debe estar registrado para descargar 321045.igs.

Debe estar registrado para descargar 321045.jt.

Debe estar registrado para descargar 321045.dwg.

Debe estar registrado para descargar 321045m_D.dxf.

Se ha añadido el artículo 321045 a favoritos.

El artículo 321045 ha sido añadido a la cesta de compra.

N.º art. 321047 KS 8.10 FL40 CU

Debe estar registrado para descargar 321045.stp.

Debe estar registrado para descargar 321045.igs.

Debe estar registrado para descargar 321045.jt.

Debe estar registrado para descargar 321045.dwg.

Debe estar registrado para descargar 321045m_D.dxf.

Se ha añadido el artículo 321047 a favoritos.

El artículo 321047 ha sido añadido a la cesta de compra.

Avec plaquette intermédiaire pour deux conducteurs ronds et plats jusqu'à 40 mm

N.º art. 319229 KS 7.10 7.10 FL40 ZP V4A

Debe estar registrado para descargar 319229.stp.

Debe estar registrado para descargar 319229.igs.

Debe estar registrado para descargar 319229.jt.

Debe estar registrado para descargar 319229.dwg.

Debe estar registrado para descargar 319229m_D.dxf.

Se ha añadido el artículo 319229 a favoritos.

El artículo 319229 ha sido añadido a la cesta de compra.

Avec plaquette intermédiaire pour barres de terre / pointes de capture

N.º art. 319202 KS 8.10 16 FL30 ZP STTZN

Debe estar registrado para descargar 319202.stp.

Debe estar registrado para descargar 319202.igs.

Debe estar registrado para descargar 319202.jt.

Debe estar registrado para descargar 319202.dwg.

Debe estar registrado para descargar 319202m_D.dxf.

Se ha añadido el artículo 319202 a favoritos.

El artículo 319202 ha sido añadido a la cesta de compra.

N.º art. 319219 KS 8.10 16 FL30 ZP V4A

Debe estar registrado para descargar 319202.stp.

Debe estar registrado para descargar 319202.igs.

Debe estar registrado para descargar 319202.jt.

Debe estar registrado para descargar 319202.dwg.

Debe estar registrado para descargar 319202m_D.dxf.

Se ha añadido el artículo 319219 a favoritos.

El artículo 319219 ha sido añadido a la cesta de compra.

Sans plaquette intermédiaire pour conducteurs ronds et plats

N.º art. 318201 KS 8.10 FL30 STTZN

Debe estar registrado para descargar 318201.stp.

Debe estar registrado para descargar 318201.igs.

Debe estar registrado para descargar 318201.jt.

Debe estar registrado para descargar 318201.dwg.

Debe estar registrado para descargar 318201m_D.dxf.

Se ha añadido el artículo 318201 a favoritos.

El artículo 318201 ha sido añadido a la cesta de compra.

N.º art. 318207 KS 8.10 FL30 CU

Debe estar registrado para descargar 318201.stp.
